عجلة النغمات

عجلة النغمات هي جهاز كهروميكانيكي بسيط يُستخدم لتوليد النوتات الموسيقية الكهربائية في آلات الأرغن الكهروميكانيكية ، مثل أرغن هاموند ، وفي أنظمة الهاتف لتوليد إشارات مسموعة مثل نغمة الرنين . طُوِّرت هذه العجلة على يد ثاديوس كاهيل لآلة التيلهارمونيوم حوالي عام 1896، وحصلت على براءة اختراع عام 1897. ^{[ 1 ]} أُعيد اختراعها حوالي عام 1910 على يد رودولف غولدشميت لاستخدامها في أجهزة استقبال الراديو قبل عصر الصمامات المفرغة، كمذبذب تردد الخفقان (BFO) لجعل إشارات التلغراف اللاسلكي المستمر ( شفرة مورس ) مسموعة.

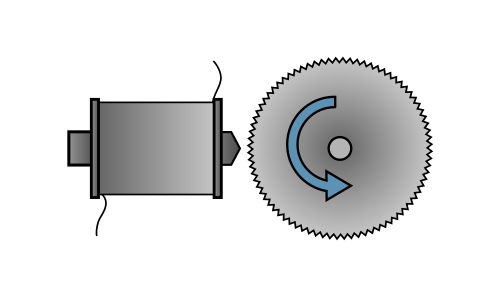

تتكون مجموعة عجلة النغمة من محرك تيار متردد متزامن وعلبة تروس مرتبطة به ، والتي تُشغل سلسلة من الأقراص الدوارة. يحتوي كل قرص على عدد محدد من النتوءات الملساء على حافته؛ تُولد هذه النتوءات ترددًا معينًا عندما يدور القرص بالقرب ^{من مجموعة التقاط} تتكون من مغناطيس وملف كهرومغناطيسي .

مع اقتراب كل نتوء في العجلة من اللاقط، يُركّز المجال المغناطيسي مؤقتًا بالقرب منه، مما يُقوّي المجال المغناطيسي المار عبر الملف، مُولّدًا تيارًا كهربائيًا فيه بفعل الحث الكهرومغناطيسي . وعندما يمر النتوء، يقلّ تأثير التركيز هذا، ويضعف المجال المغناطيسي قليلًا، فيتولد تيار معاكس في الملف. لذا، يعتمد تردد التيار في الملف على سرعة دوران القرص وعدد النتوءات.

عادةً، يتم توصيل الملف بمضخم صوت عبر شبكة من المفاتيح والموصلات ومقاومات ومحولات كهربائية، والتي تُستخدم لمزج التيار المتذبذب الذي يمثل النغمة من ملف واحد مع تيارات مماثلة من ملفات أخرى تمثل نغمات أخرى. وبذلك، يمكن دمج تردد أساسي واحد مع توافقية واحدة أو أكثر لإنتاج أصوات معقدة. طُوّرت عجلات النغمات لأول مرة واستُخدمت في آلة التلهارمونيوم غير العملية حوالي عام 1896 ^{[ 2 ]} ، ولاحقًا في آلات هاموند الأصلية .

يحدث تسرب النغمات في أورغن هاموند وفي حالات مشابهة، حيث يؤدي العدد الكبير من النغمات إلى التقاط إشارات من نغمات أخرى غير نغمات الأورغن نفسه. وهذا بدوره يُضيف نغمات لونية إلى النغمات المُعزوفة. في بعض أنواع الموسيقى، يُعدّ هذا الأمر غير مرغوب فيه، بينما في أنواع أخرى أصبح جزءًا أساسيًا من صوت هاموند. في بعض المحاكاة الرقمية لأورغن هاموند، يُمكن للمستخدم ضبط خاصية تسرب النغمات.

تم اختراع عجلة النغمة بشكل مستقل في عام 1910 بواسطة رودولف جولدشميت كمذبذب تردد الخفقان في أجهزة الاستقبال الراديوية المبكرة لجعل إشارات التلغراف الراديوي المستمر ( شفرة مورس ) مسموعة، قبل وجود الصمام المفرغ .
