VA-111 Shkval

طوربيد VA -111 شكفال (من الروسية : шквал ، وتعني العاصفة ) وما حلّ به من أطوار، هي طوربيدات فائقة التجويف طُوّرت في الأصل من قِبل الاتحاد السوفيتي . وهي قادرة على بلوغ سرعات تتجاوز 200 عقدة (370 كم/ساعة أو 230 ميل/ساعة). ^{[ 1 ]}

بدأ تصميم سلاح شكفال في ستينيات القرن العشرين عندما كُلِّف معهد الأبحاث NII-24 بإنتاج سلاح جديد قادر على الاشتباك مع الغواصات النووية . وقد أدى اندماج المعهد مع مكتب التصميم GSKB-47 إلى إنشاء معهد أبحاث الهيدروميكانيكا التطبيقية، الذي واصل تصميم وإنتاج سلاح شكفال. ^{[ 2 ]}

كان الطوربيد يعمل سابقاً منذ عام 1977، وأُعلن عن نشره في التسعينيات. ^{[ 2 ]} ويهدف طوربيد شكفال إلى أن يكون إجراءً مضاداً للطوربيدات التي تطلقها غواصات العدو غير المكتشفة. ^{[ 2 ]}

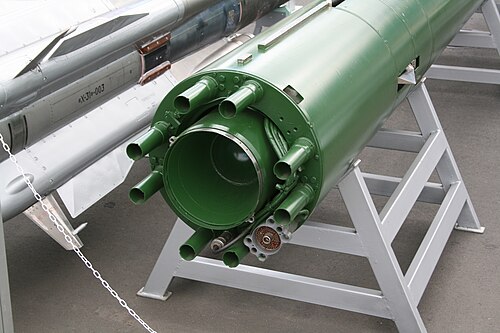

يُطلق طوربيد VA-111 من أنابيب طوربيد عيار 533 ملم (21 بوصة) بسرعة 50 عقدة (93 كم/ساعة؛ 58 ميل/ساعة) . ^{[ 3 ]} يُسرّع صاروخ يعمل بالوقود الصلب الطوربيد إلى سرعة التكهف، حيث يقوم توربين غازي ذو دورة مركبة في مقدمة الطوربيد بتوليد فقاعة الغاز المطلوبة. ^{[ 4 ]} بعد التسارع، تُحافظ على السرعة بواسطة محرك نفاث تحت الماء يعمل بالمعادن المتفاعلة مع الماء، مستخدمًا مياه البحر كمتفاعل ومصدر مؤكسد؛ ويتحرك الطوربيد بسرعة تقارب 200 عقدة (370 كم/ساعة؛ 230 ميل/ساعة) . ^{[ 5 ] [ 6 ]}

تشير بعض التقارير إلى أن سرعة طائرة VA-111 قد تتجاوز 250 عقدة (460 كم/ساعة؛ 290 ميل/ساعة) ، وأن العمل جارٍ على نسخة منها تصل سرعتها إلى 300 عقدة (560 كم/ساعة؛ 350 ميل/ساعة) . ^{[ 7 ] [ 8 ]}

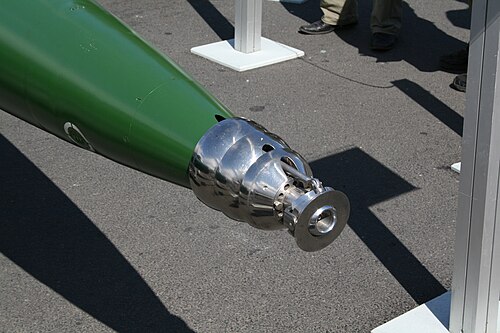

تُصبح السرعة العالية ممكنة بفضل ظاهرة التجويف الفائق ، حيث تتشكل فقاعة غازية تحيط بالطوربيد نتيجة انحراف الماء للخارج بفعل مخروطه الأمامي ذي الشكل الخاص ، وتمدد الغازات المنبعثة من محركه ومولد الغاز الموجود في مقدمته. هذا يقلل من احتكاك الماء بالطوربيد، مما يقلل بشكل كبير من مقاومة الماء . ^{[ 2 ]}

ربما اعتمدت التصاميم الأولية كلياً على نظام توجيه بالقصور الذاتي . ^{[ 9 ] [ 10 ]} كان التصميم الأولي مخصصاً لإيصال الرؤوس الحربية النووية . وتشير التقارير إلى أن التصاميم اللاحقة تتضمن توجيهاً نهائياً ورؤوساً حربية تقليدية . ^{[ 7 ]}

يتم توجيه الطوربيد باستخدام أربعة زعانف تلامس السطح الداخلي لفقاعة الغاز الناتجة عن التجويف الفائق. ولتغيير الاتجاه، يتم تمديد الزعنفة (أو الزعانف) الموجودة داخل المنعطف المطلوب، بينما يتم سحب الزعانف المقابلة. ^{[ 2 ]}

في عام 2016، كانت شركة KTRV تقوم بتحديث محطة Shkval. ^{[ 11 ]}

يُصنع الطوربيد في قيرغيزستان في مصنع "داستان" الحكومي. وفي عام 2012، طلبت الحكومة الروسية امتلاك 75% من المصنع مقابل شطب ديون قيرغيزستانية لروسيا بقيمة 180 مليون دولار. ^{[ 12 ]}

في عام 2000، احتُجز إدموند بوب (نقيب متقاعد من البحرية الأمريكية) ، وهو ضابط سابق في الاستخبارات البحرية الأمريكية وجاسوس مزعوم لوكالة استخبارات الدفاع الأمريكية ، وحوكم وأُدين في روسيا بتهمة التجسس على معلومات حصل عليها حول نظام سلاح شكفال. وقد أصدر الرئيس الروسي فلاديمير بوتين عفواً عن بوب في ديسمبر/كانون الأول 2000 لأسباب إنسانية نظراً لإصابته بسرطان العظام . ^{[ 13 ] [ 14 ]}

•  إيران
  • البحرية الإيرانية
•  روسيا
  • البحرية الروسية
•  فيتنام
  • البحرية الشعبية الفيتنامية ^{[ 15 ] [ 16 ]}

هناك ثلاثة أنواع على الأقل:

• VA-111 Shkval – النسخة الأصلية؛ نظام التوجيه بالقصور الذاتي GOLIS.
• "Shkval 2" - النسخة الحالية؛ يُعتقد أنها تحتوي على أنظمة توجيه إضافية، ربما عن طريق استخدام الدفع الموجه ، وبمدى أطول بكثير.
• هناك نسخة أقل كفاءة يتم تصديرها حاليًا إلى القوات البحرية الأجنبية. ويُشار إلى نسخة التصدير باسم "شكفال-إي".

يُعتقد أن جميع النسخ الحالية مزودة فقط برؤوس حربية متفجرة تقليدية ، على الرغم من أن التصميم الأصلي استخدم رأسًا حربيًا نوويًا.

• الطول: 8.2 متر (26 قدمًا و11 بوصة)
• القطر: 532 مم (21 بوصة)
• الوزن: 2700 كجم (6000 رطل)
• وزن الرأس الحربي: 210 كجم (460 رطلاً)
• سرعة
  • سرعة الإطلاق: 50 عقدة (93 كم/ساعة؛ 58 ميل/ساعة)
  • السرعة القصوى: 200 عقدة (370 كم/ساعة؛ 230 ميل/ساعة) أو أكثر
• المدى: حوالي 11-15 كم (6.8-9.3 ميل) (الإصدار الجديد). الإصدارات القديمة 7 كم فقط (4.3 ميل) ^{[ 17 ]}
