ار اس-422
| ار اس-422 | |
|---|---|
| معيار | تيا/إيا-422 |
| معلومات البروتوكول | |
| الوسائط المادية | زوج ملتوي |
| طوبولوجيا الشبكة | نقطة إلى نقطة ، ناقل متعدد النقاط أحادي الاتجاه |
| الحد الأقصى للأجهزة | 10 (سائق واحد و10 مستقبلين) |
| المسافة القصوى | 1200 متر (3900 قدم) |
| طريقة التشغيل | التفاضلي |
| الحد الأقصى للمعدل الثنائي | 100 كيلوبت/ثانية – 10 ميجابت/ثانية |
| الجهد االكهربى | −6 إلى +6 فولت (الجهد الأقصى لكل خط) |
| مارك(1) | الفرق السلبي |
| الفضاء(0) | فرق إيجابي |
| الإشارات المتاحة | Tx+، Tx−، Rx+، Rx− (دوبلكس كامل) |
| أنواع الموصلات | غير محدد |
RS-422 ، المعروف أيضًا باسم TIA/EIA-422 ، هو معيار فني نشأ عن تحالف الصناعات الإلكترونية ، وأصدر لأول مرة في عام 1975، والذي يحدد الخصائص الكهربائية لدائرة الإشارات الرقمية. كان من المفترض أن يكون الأساس لمجموعة من المعايير التي من شأنها أن تحل محل معيار RS-232C الأقدم بمعايير توفر سرعة أعلى بكثير، ومناعة أفضل ضد الضوضاء، وأطوال كابلات أطول. يمكن لأنظمة RS-422 نقل البيانات بمعدلات تصل إلى 10 ميجابت في الثانية ، أو يمكن إرسالها على كابلات يصل طولها إلى 1200 متر (3900 قدم) بمعدلات أقل. وهو وثيق الصلة بـ RS-423 ، الذي يستخدم نفس أنظمة الإشارات ولكن على ترتيب أسلاك مختلف.
يحدد RS-422 الإشارات التفاضلية ، حيث يقترن كل خط بيانات بخط إرجاع مخصص. إن فرق الجهد بين هذين الخطين هو الذي يحدد العلامة والمساحة، وليس كما هو الحال في RS-232، الفرق في الجهد بين خط البيانات والأرض المحلية. نظرًا لأن جهد الأرض يمكن أن يختلف عند أي من طرفي الكابل، فقد تطلب هذا من RS-232 استخدام إشارات بمقادير جهد أكبر من 5 فولت. يتيح الانتقال إلى خطوط الإرجاع المخصصة وتحديد الأرض دائمًا في إشارة إلى المرسل لـ RS-422 استخدام 0.4 فولت، مما يسمح له بالعمل بسرعات أعلى بكثير. يختلف RS-423 بشكل أساسي في أنه يحتوي على دبوس إرجاع واحد بدلاً من واحد لكل دبوس بيانات. [1]
النطاق القياسي
RS-422 هو العنوان المختصر الشائع لمعيار المعهد الوطني الأمريكي للمعايير (ANSI) ANSI / TIA / EIA-422-B الخصائص الكهربائية لدوائر الواجهة التفاضلية ذات الجهد المتوازن ومكافئها الدولي ITU-T Recommendation T-REC-V.11 ، [2] والمعروف أيضًا باسم X.27 . تحدد هذه المعايير الفنية الخصائص الكهربائية لدائرة الواجهة الرقمية ذات الجهد المتوازن. [3] يوفر RS-422 نقل البيانات باستخدام إشارات متوازنة أو تفاضلية مع خطوط نقل أحادية الاتجاه / غير قابلة للعكس أو منتهية أو غير منتهية أو من نقطة إلى نقطة أو متعددة القطرات. على النقيض من EIA-485 ، لا يسمح RS-422 / V.11 بمحركات متعددة ولكن فقط أجهزة استقبال متعددة.
تم إصدار النسخة الأولى من RS-422 في عام 1975، [4] مع إصدار المراجعة A في ديسمبر 1978. وتم تأكيد المراجعة B، التي نُشرت في مايو 1994، من قبل جمعية صناعة الاتصالات في عام 2005.
صفات

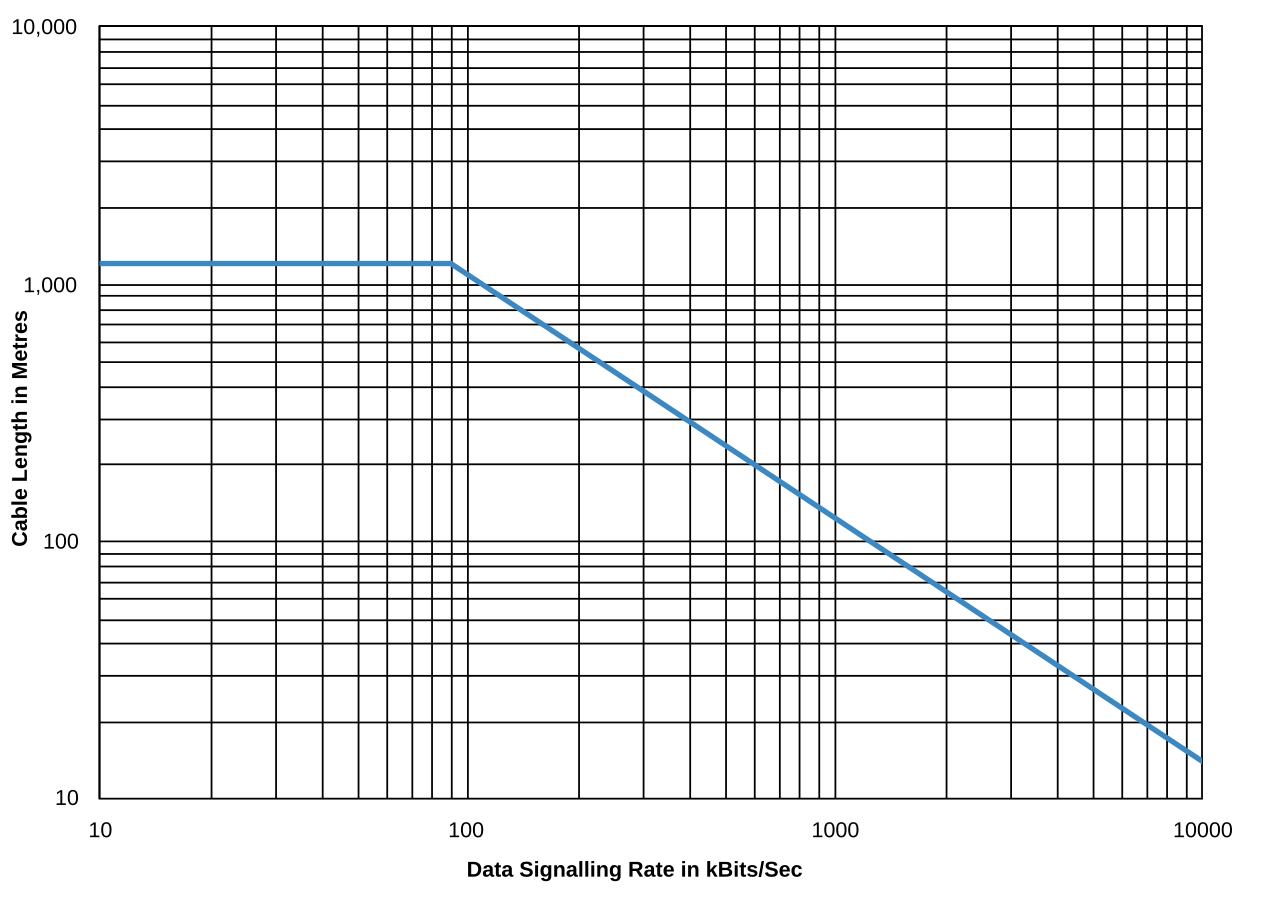

تتضمن العديد من المزايا الرئيسية التي يوفرها هذا المعيار جهاز الاستقبال التفاضلي، ومحرك التفاضل ومعدلات البيانات التي تصل إلى 10 ميجابت في الثانية على مسافة 12 مترًا (40 قدمًا). نظرًا لأن جودة الإشارة تتدهور مع طول الكابل، فإن الحد الأقصى لمعدل البيانات ينخفض مع زيادة طول الكابل. يتوقف الشكل A.1 في الملحق الذي يرسم هذا عند 10 ميجابت في الثانية .
لا يتم تحديد الحد الأقصى لطول الكابل في المعيار، ولكن يتم تقديم الإرشادات في الملحق الخاص به. (هذا الملحق ليس جزءًا رسميًا من المعيار، ولكنه مُدرج لأغراض المعلومات فقط.) تختلف القيود المفروضة على طول الخط ومعدل البيانات وفقًا لمعلمات طول الكابل والتوازن والإنهاء، بالإضافة إلى التثبيت الفردي. يوضح الشكل A.1 طولًا أقصى يبلغ 1200 متر (3900 قدم)، ولكن هذا مع الإنهاء، ويناقش الملحق حقيقة أن العديد من التطبيقات يمكنها تحمل تشوه التوقيت والسعة الأكبر، وأن التجربة أظهرت أن طول الكابل يمكن تمديده إلى عدة كيلومترات. تبلغ معدلات البيانات القصوى المحافظة مع كابل UTP مقاس 24 AWG ( POTS ) 10 ميجابت/ثانية عند 12 مترًا (39 قدمًا) إلى 90 كيلوبت/ثانية عند 1200 متر (3900 قدم)، كما هو موضح في الشكل A.1. هذا الرقم هو دليل محافظ يعتمد على بيانات تجريبية، وليس حدًا مفروضًا من قبل المعيار.
تحدد RS-422 الخصائص الكهربائية لإشارة متوازنة واحدة. تمت كتابة المعيار ليتم الرجوع إليه من قبل معايير أخرى تحدد واجهة DTE/DCE الكاملة للتطبيقات التي تتطلب دائرة جهد متوازنة لنقل البيانات. تحدد هذه المعايير الأخرى البروتوكولات والموصلات وتعيينات الدبابيس والوظائف. تستخدم معايير مثل EIA-530 ( موصل DB-25 ) و EIA-449 ( موصل DC-37 ) إشارات RS-422 الكهربائية. تحتوي بعض أجهزة RS-422 على 4 أطراف لولبية لأزواج الأسلاك، مع استخدام زوج واحد للبيانات في كل اتجاه.
لا يمكن لـ RS-422 تنفيذ شبكة اتصالات متعددة النقاط حقيقية، كما هو الحال مع EIA-485، حيث لا يمكن أن يكون هناك سوى برنامج تشغيل واحد على كل زوج من الأسلاك. ومع ذلك، يمكن لبرنامج تشغيل واحد أن ينتشر إلى ما يصل إلى عشرة أجهزة استقبال.
يمكن أن يتفاعل RS-422 مع الواجهات المصممة وفقًا لمعيار MIL-STD-188-114B ، لكنهما ليسا متطابقين. يستخدم RS-422 إشارة اسمية تتراوح من 0 إلى 5 فولت ، بينما يستخدم MIL-STD-188-114B إشارة متماثلة تبلغ حوالي 0 فولت. ومع ذلك، فإن التسامح مع جهد الوضع المشترك في كل من المواصفات يسمح لهما بالتفاعل. يجب توخي الحذر مع شبكة الإنهاء.
EIA-423 هي مواصفة مماثلة للإشارات غير المتوازنة ( RS-423 ).
عند استخدامه فيما يتعلق بأسلاك الاتصالات، يشير مصطلح أسلاك RS-422 إلى كبل مصنوع من مجموعتين من الأسلاك المجدولة ، وغالبًا ما يكون كل زوج محميًا، وسلك أرضي. وفي حين أن الكبل المزدوج قد يكون عمليًا للعديد من تطبيقات RS-422، فإن مواصفات RS-422 تحدد مسار إشارة واحد فقط ولا تحدد أي وظيفة له. يجب وضع علامة على أي مجموعة كابلات كاملة مع موصلات بالمواصفات التي حددت وظيفة الإشارة والتخطيط الميكانيكي للموصل، مثل RS-449 .
التطبيقات
كان أحد أكثر استخدامات RS-422 انتشارًا على أجهزة كمبيوتر Macintosh المبكرة . [5] تم تنفيذ ذلك في موصل متعدد الدبابيس يحتوي على دبابيس كافية لدعم غالبية دبابيس RS-232 الشائعة ؛ استخدمت النماذج الأولى موصل D مكون من 9 دبابيس ، ولكن تم استبداله بسرعة بموصل mini-DIN -8. يمكن وضع المنافذ في وضع RS-232 أو RS-422، والذي يغير سلوك بعض الدبابيس مع تشغيل أو إيقاف تشغيل البعض الآخر تمامًا. تُستخدم هذه الموصلات لدعم أجهزة RS-232 مثل أجهزة المودم وشبكات AppleTalk وطابعات RS-422 والأجهزة الطرفية الأخرى. كان اثنان من هذه المنافذ جزءًا من تصميمات سلسلة Apple Macintosh المبكرة حتى تم استبدالهما، جنبًا إلى جنب مع منافذ ADB ، بواسطة Universal Serial Bus على iMac في عام 1998.
RS-422 هي آلية نقل شائعة لموسعات RS-232. تتكون هذه من منافذ RS-232 على طرفي اتصال RS-422.
قبل استخدام أنظمة التشغيل والتحرير المعتمدة على القرص الصلب، استخدمت أنظمة أتمتة البث ومرافق التحرير الخطي في مرحلة ما بعد الإنتاج RS-422A [ تحقق من التهجئة ] للتحكم عن بعد في المشغلات/المسجلات الموجودة في غرفة الجهاز المركزية . في معظم الحالات، تم استخدام اتصال Sony ذي 9 دبابيس ، والذي يستخدم موصل DE-9 . هذا هو موصل الصناعة القياسي الفعلي لـ RS-422، [6] والذي لا يزال موجودًا في معدات البث اليوم.
