زين (الجيل الأول)

زين هي أول إصدار من عائلة معمارية المعالجات الدقيقة زين من AMD . استُخدمت لأول مرة مع سلسلة معالجات رايزن في فبراير 2017. ^[⁴^] عُرض أول نظام تجريبي قائم على زين في معرض E3 2016 ، وكُشف عن تفاصيله الرئيسية لأول مرة في فعالية أُقيمت على بُعد خطوات من منتدى مطوري إنتل 2016. وصلت أولى المعالجات المركزية القائمة على زين، والتي تحمل الاسم الرمزي "ساميت ريدج"، إلى الأسواق في أوائل مارس 2017، وأُطلقت معالجات خوادم إيبك المشتقة من زين في يونيو 2017 ^[¹¹^] ، ووصلت وحدات المعالجة المسرعة (APUs) القائمة على زين في نوفمبر 2017. ^[¹²^]

معمارية Zen هي تصميم جديد كليًا يختلف عن معمارية Bulldozer السابقة من AMD . تستخدم معالجات Zen تقنية FinFET بدقة 14 نانومتر ، وتتميز بكفاءة أعلى في استهلاك الطاقة، وقدرة أكبر على تنفيذ عدد أكبر من التعليمات في الدورة الواحدة . تم إدخال تقنية SMT ، مما يسمح لكل نواة بتشغيل خيطين. كما أُعيد تصميم نظام الذاكرة المخبئية، ليصبح ذاكرة التخزين المؤقت L1 قابلة للكتابة المؤجلة . تستخدم معالجات Zen ثلاثة مقابس مختلفة: تستخدم معالجات Ryzen المكتبية مقبس AM4 ، مما يوفر دعمًا لذاكرة DDR4 ؛ بينما تدعم معالجات Threadripper المكتبية المتطورة القائمة على معمارية Zen ذاكرة DDR4 رباعية القنوات وتوفر 64 مسار PCIe 3.0 (مقابل 24 مسارًا)، باستخدام مقبس TR4 ؛ ^[¹³^]^[¹⁴^] أما معالجات Epyc للخوادم فتُوفر 128 مسار PCIe 3.0 وذاكرة DDR4 ثمانية القنوات باستخدام مقبس SP3 .

يعتمد نظام Zen على تصميم SoC . ^{[ 15 ]} يتم دمج وحدة تحكم الذاكرة ووحدات تحكم PCIe وSATA وUSB في نفس الشريحة (الشريحات) التي تحتوي على أنوية المعالج. يوفر هذا مزايا في عرض النطاق الترددي وكفاءة استهلاك الطاقة، على حساب تعقيد الشريحة ومساحة الرقاقة. ^{[ 16 ]} يسمح تصميم SoC هذا لبنية Zen الدقيقة بالتوسع من أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر الشخصية الصغيرة إلى أجهزة الكمبيوتر المكتبية والخوادم المتطورة.

بحلول عام 2020، قامت شركة AMD بشحن 260 مليون نواة Zen بالفعل. ^{[ 17 ]}

تصميم

بحسب شركة AMD ، فإن التركيز الرئيسي لمعالجات Zen ينصب على زيادة أداء كل نواة على حدة. ^{[ 21 ]}^{[ 22 ]}^{[ 23 ]}

تشمل الميزات الجديدة أو المحسّنة ما يلي: ^{[ 24 ]}

تم تغيير ذاكرة التخزين المؤقت L1 من الكتابة المباشرة إلى الكتابة المؤجلة، مما يسمح بانخفاض زمن الوصول وزيادة عرض النطاق الترددي.
تتيح بنية SMT (المعالجة المتعددة المتزامنة) خيطين لكل نواة، وهو ما يختلف عن تصميم CMT (المعالجة المتعددة العنقودية) المستخدم في بنية Bulldozer السابقة . وهذه ميزة كانت متوفرة سابقًا في بعض معالجات IBM و Intel و Oracle . ^{[ 25 ]}
يُعدّ مُركّب النواة (CCX) وحدةً أساسيةً في جميع وحدات المعالجة المركزية المبنية على معمارية Zen، ويتألف من أربع نوى وذاكرات تخزين مؤقتة مرتبطة بها. أما المعالجات التي تحتوي على أكثر من أربع نوى، فتتكون من مُركّبات نواة متعددة متصلة عبر تقنية Infinity Fabric . ^{[ 26 ]} بينما تحتوي المعالجات التي لا يكون عدد أنويتها من مضاعفات العدد أربعة على بعض النوى المُعطّلة.
أربع وحدات حسابية ومنطقية ، ووحدتان حسابيتان / وحدات تحميل وتخزين ، ووحدتان حسابيتان للفاصلة العائمة لكل نواة. ^{[ 27 ]}
ذاكرة تخزين مؤقتة جديدة "كبيرة" للعمليات الدقيقة . ^{[ 28 ]}
يمكن لكل نواة SMT إرسال ما يصل إلى ست عمليات دقيقة لكل دورة (مزيج من 6 عمليات دقيقة للأعداد الصحيحة و4 عمليات دقيقة للأعداد العشرية لكل دورة). ^{[ 29 ]}^{[ 30 ]}
سرعة النطاق الترددي L1 و L2 أسرع بحوالي مرتين، مع زيادة إجمالي عرض النطاق الترددي لذاكرة التخزين المؤقت L3 بمقدار 5 أضعاف.
التحكم في التوقيت .
قوائم انتظار أكبر للتقاعد والتحميل والتخزين.
تحسين التنبؤ بالتفرع باستخدام نظام بيرسيبترون مجزأ مع مصفوفة هدف غير مباشرة مشابهة للبنية الدقيقة Bobcat، ^{[ 31 ]} وهو أمر قارنه مهندس AMD مايك كلارك بشبكة عصبية . ^{[ 32 ]}
يتم فصل مُتنبئ الفروع عن مرحلة الجلب.
محرك مكدس مخصص لتعديل مؤشر المكدس ، على غرار معالجات Intel Haswell و Broadwell. ^{[ 33 ]}
حذف عمليات النقل، وهي طريقة تقلل من حركة البيانات المادية لتقليل استهلاك الطاقة.
التوافق الثنائي مع معالجات Skylake من إنتل (باستثناء VT-x و MSRs الخاصة):
- دعم RDSEED ، وهي مجموعة من تعليمات مولد الأرقام العشوائية عالية الأداء للأجهزة التي تم تقديمها في Broadwell. ^{[ 34 ]}
- دعم تعليمات SMAP و SMEP و XSAVEC/XSAVES/XRSTORS و CLFLUSHOPT. ^{[ 34 ]}
- دعم ADX .
- دعم SHA .
تعليمة CLZERO لمسح سطر ذاكرة التخزين المؤقت. ^{[ 34 ]} مفيدة لمعالجة استثناءات فحص الآلة المتعلقة بتقنية تصحيح الأخطاء (ECC) .
دمج إدخالات جدول الصفحات (PTE ) ، والذي يجمع جداول الصفحات بحجم 4 كيلوبايت في حجم صفحة يبلغ 32 كيلوبايت.
"الطاقة النقية" (أجهزة استشعار أكثر دقة لمراقبة الطاقة). ^{[ 35 ]}
- دعم قياس حد متوسط الطاقة التشغيلي (RAPL) على غرار معالجات إنتل. ^{[ 36 ]}
تقنية الجلب المسبق الذكي.
تعزيز الدقة.
نطاق التردد الممتد (XFR)، وهي ميزة رفع تردد التشغيل التلقائي التي تزيد من سرعات الساعة إلى ما يتجاوز تردد التوربو المعلن عنه. ^{[ 37 ]}

هذه هي المرة الأولى منذ زمن طويل التي نُمنح فيها نحن المهندسين حرية كاملة لبناء معالج من الصفر وبذل قصارى جهدنا. إنه مشروع متعدد السنوات بفريق ضخم. إنه أشبه بماراثون مع بعض سباقات السرعة في المنتصف. يعمل الفريق بجد، لكنهم يرون خط النهاية. أضمن لكم أنه سيحقق تحسناً هائلاً في الأداء واستهلاك الطاقة مقارنةً بالجيل السابق.

— سوزان بلامر، قائدة فريق زين، في 19 سبتمبر 2015. ^{[ 38 ]}

تعتمد بنية Zen على تقنية FinFET بدقة 14 نانومتر، والتي تم التعاقد عليها من الباطن مع شركة GlobalFoundries ، ^[³⁹^] والتي بدورها تستخدم تقنية 14 نانومتر المرخصة من شركة Samsung Electronics . ^[⁴⁰^] وهذا يمنحها كفاءة أعلى من تقنيات 32 نانومتر و28 نانومتر المستخدمة في معالجات AMD FX ووحدات المعالجة المسرعة AMD APUs السابقة ، على التوالي. ^[⁴¹^] تستخدم عائلة معالجات Zen "Summit Ridge" مقبس AM4 وتدعم ذاكرة DDR4 ، ويبلغ استهلاكها الحراري 95 واط . ^[⁴¹^] في حين أن الخطط المستقبلية الأحدث لا تؤكد استهلاك الطاقة لأجهزة سطح المكتب، إلا أنها تشير إلى نطاق يتراوح بين 5 و15 واط للأجهزة المحمولة منخفضة الطاقة التي تحتوي على نواتين Zen كحد أقصى، وبين 15 و35 واط للأجهزة المحمولة عالية الأداء التي تحتوي على أربع نوى Zen كحد أقصى. ^[⁴²^]

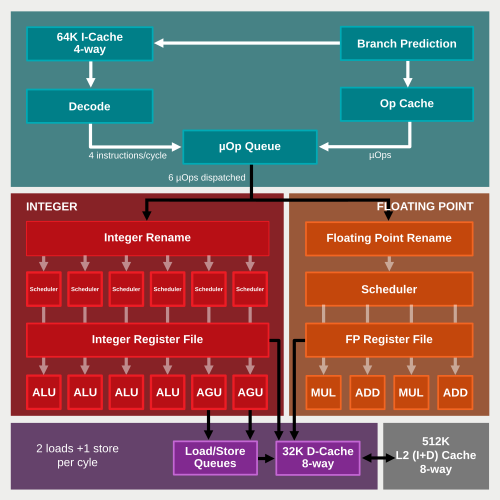

تستطيع كل نواة Zen فك تشفير أربع تعليمات في كل دورة ساعة ، وتتضمن ذاكرة تخزين مؤقتة للعمليات الدقيقة تُغذي مُجدولَين، أحدهما للأعداد الصحيحة والآخر للأعداد العشرية . ^{[ 43 ]}^{[ 44 ]} تحتوي كل نواة على وحدتي توليد عناوين، وأربع وحدات للأعداد الصحيحة، وأربع وحدات للأعداد العشرية. اثنتان من وحدات الأعداد العشرية عبارة عن وحدات جمع، واثنتان عبارة عن وحدات ضرب وجمع. مع ذلك، قد يؤدي استخدام عمليات الضرب والجمع إلى منع عملية الجمع المتزامنة في إحدى وحدات الجمع. ^{[ 45 ]} كما أُدخلت تحسينات على مُتنبئ التفرع. يبلغ حجم ذاكرة التخزين المؤقتة من المستوى الأول (L1) 64 كيلوبايت للتعليمات لكل نواة و32 كيلوبايت للبيانات لكل نواة. يبلغ حجم ذاكرة التخزين المؤقتة من المستوى الثاني (L2) 512 كيلوبايت لكل نواة، بينما يتراوح حجم ذاكرة التخزين المؤقتة من المستوى الثالث (L3) بين 1 و2 ميجابايت لكل نواة. توفر ذاكرة التخزين المؤقتة من المستوى الثالث (L3) عرض نطاق ترددي أكبر بخمس مرات من تصميمات AMD السابقة.

التاريخ والتطور

بدأت AMD التخطيط لبنية Zen الدقيقة بعد فترة وجيزة من إعادة تعيين جيم كيلر في أغسطس 2012. ^{[ 46 ]} كشفت AMD رسميًا عن Zen في عام 2015.

كان فريق Zen بقيادة كيلر (الذي غادر في سبتمبر 2015 بعد ثلاث سنوات من العمل) وسوزان بلامر، قائدة فريق Zen. ^{[ 47 ]}^{[ 48 ]} وكان كبير مهندسي Zen هو مايكل كلارك، زميل أول في AMD. ^{[ 49 ]}^{[ 50 ]}^{[ 51 ]}

كان من المخطط أصلاً إطلاق معالج Zen في عام 2017 بعد معالج K12 الشقيق القائم على معمارية ARM64 ، ولكن في يوم المحللين الماليين لشركة AMD لعام 2015، تم الكشف عن تأجيل K12 لصالح تصميم Zen، للسماح له بدخول السوق خلال عام 2016، ^{[ 9 ]} مع توقع إصدار أول معالجات قائمة على معمارية Zen في أكتوبر 2016. ^{[ 52 ]}

في نوفمبر 2015، أفاد مصدر داخل شركة AMD أن معالجات Zen الدقيقة قد خضعت للاختبار و"حققت جميع التوقعات" دون "وجود أي اختناقات كبيرة". ^{[ 2 ]}^{[ 53 ]}

في ديسمبر 2015، انتشرت شائعاتٌ تُفيد باحتمالية تعاقد شركة AMD مع سامسونج لتصنيع معالجاتها بتقنية FinFET 14 نانومتر، بما في ذلك معمارية Zen ومعمارية Polaris لوحدات معالجة الرسومات التي كانت AMD بصدد إطلاقها آنذاك . ^[⁵⁴^] وقد أوضحت AMD هذا الأمر بإعلانها في يوليو 2016 عن نجاح إنتاج منتجات باستخدام تقنية FinFET 14 نانومتر من سامسونج . ^[⁵⁵^] وأكدت AMD أنها ستستعين بسامسونج "عند الحاجة"، مُعللةً ذلك بأن هذا سيُقلل من المخاطر التي تواجهها AMD بتقليل اعتمادها على أي مصنعٍ واحد.

في ديسمبر 2019، بدأت شركة AMD في طرح منتجات الجيل الأول من معالجات Ryzen المبنية باستخدام معمارية Zen+ من الجيل الثاني. ^{[ 56 ]}

مزايا مقارنة بالسابقين

عملية التصنيع

تستخدم المعالجات المبنية على معمارية Zen تقنية تصنيع السيليكون FinFET بدقة 14 نانومتر . ^[⁵⁷^] وتُنتج هذه المعالجات، بحسب التقارير، في شركة GlobalFoundries . ^[⁵⁸^] قبل Zen، كانت أصغر تقنية تصنيع لدى AMD هي 28 نانومتر، كما هو مستخدم في معماريتي Steamroller و Excavator . ^[⁵⁹^]^[⁶⁰^] أما المنافس المباشر، معماريتي Skylake و Kaby Lake من Intel ، فتُصنعان أيضاً بتقنية FinFET بدقة 14 نانومتر؛ ^[⁶¹^] مع أن Intel كانت تخطط لبدء طرح معالجات بدقة 10 نانومتر في وقت لاحق من عام 2017. ^[⁶²^] إلا أن Intel لم تتمكن من تحقيق هذا الهدف، وفي عام 2021، لم تُنتج سوى رقائق الهواتف المحمولة بتقنية 10 نانومتر. وبالمقارنة مع معالجات Intel بتقنية FinFET بدقة 14 نانومتر، زعمت AMD في فبراير 2017 أن أنوية Zen ستكون أصغر بنسبة 10%. ^[⁶³^] أعلنت شركة إنتل لاحقًا في يوليو 2018 أنه لا ينبغي توقع ظهور معالجات 10 نانومتر السائدة قبل النصف الثاني من عام 2019. ^[⁶⁴^]

بالنسبة للتصاميم المتطابقة، فإن تصغير حجم الرقاقات هذه سيستهلك تيارًا (وطاقة) أقل عند نفس التردد (أو الجهد). ولأن وحدات المعالجة المركزية عادةً ما تكون محدودة الطاقة (عادةً حتى 125 واط تقريبًا، أو 45 واط تقريبًا للأجهزة المحمولة)، فإن الترانزستورات الأصغر حجمًا تسمح إما باستهلاك طاقة أقل عند نفس التردد، أو بتردد أعلى عند نفس الطاقة. ^{[ 65 ]}

أداء

كان أحد الأهداف الرئيسية لمعالجات Zen في عام 2016 التركيز على أداء كل نواة، حيث استهدفت تحسينًا بنسبة 40% في عدد التعليمات لكل دورة (IPC) مقارنةً بسابقتها. ^{[ 66 ]} في المقابل، حققت معالجات Excavator تحسينًا بنسبة 4-15% مقارنةً بالبنى السابقة. ^{[ 67 ]}^{[ 68 ]} أعلنت AMD أن بنية Zen الدقيقة النهائية حققت بالفعل تحسينًا بنسبة 52% في عدد التعليمات لكل دورة (IPC) مقارنةً بمعالجات Excavator. ^{[ 69 ]} كما يسمح تضمين تقنية SMT لكل نواة بمعالجة ما يصل إلى خيطين، مما يزيد من إنتاجية المعالجة من خلال الاستخدام الأمثل للموارد المتاحة.

تستخدم معالجات Zen أيضًا مستشعرات موزعة على الشريحة لضبط التردد والجهد ديناميكيًا. ^{[ 70 ]} وهذا يسمح للمعالج نفسه بتحديد الحد الأقصى للتردد ديناميكيًا وتلقائيًا بناءً على التبريد المتاح.

أظهرت شركة AMD أن معالج Zen ثماني النواة/ستة عشر مسارًا يتفوق على معالج Intel Broadwell-E بنفس سرعة المعالجة في اختبارات Blender للرندر ^{[ 4 ]}^{[ 10 ]} و HandBrake . ^{[ 70 ]}

يدعم معالج Zen تقنية AVX2، لكنه يتطلب دورتين من دورات الساعة لإكمال كل تعليمة AVX2 مقارنةً بدورة واحدة في معالجات Intel. ^{[ 71 ]}^{[ 72 ]} وقد تم تصحيح هذا الاختلاف في معالج Zen 2 .

ذاكرة

يدعم Zen ذاكرة DDR4 (حتى ثماني قنوات) ^{[ 73 ]} و ECC . ^{[ 74 ]}

أشارت التقارير التي سبقت الإصدار إلى أن وحدات المعالجة المسرعة (APUs) التي تستخدم بنية Zen ستدعم أيضًا ذاكرة النطاق الترددي العالي (HBM). ^{[ 75 ]} ومع ذلك، لم تستخدم أول وحدة معالجة مسرعة تم عرضها ذاكرة HBM. ^{[ 76 ]} اعتمدت وحدات المعالجة المسرعة السابقة من AMD على ذاكرة مشتركة لكل من وحدة معالجة الرسومات (GPU) ووحدة المعالجة المركزية (CPU).

استهلاك الطاقة وانبعاث الحرارة

ينبغي أن تُظهر المعالجات المصنعة بتقنية 14 نانومتر على السيليكون بتقنية FinFET انخفاضًا في استهلاك الطاقة وبالتالي الحرارة مقارنة بمعالجات 28 نانومتر و32 نانومتر غير المصنعة بتقنية FinFET (للتصميمات المكافئة)، أو أن تكون أكثر قوة حسابية مع إنتاج حرارة/استهلاك طاقة مكافئ.

يستخدم معالج Zen أيضًا تقنية التحكم في تردد الساعة ^{[ 44 ]} ، مما يقلل من تردد الأجزاء غير المستغلة من النواة لتوفير الطاقة. وتعتمد هذه التقنية على تقنية SenseMI من AMD، التي تستخدم مستشعرات موزعة على الشريحة لضبط التردد والجهد ديناميكيًا. ^{[ 70 ]}

دعم محسّن للأمان والافتراضية

أضافت معمارية Zen دعمًا لتقنيتي تشفير الذاكرة الآمنة (SME) وتقنية التشفير الافتراضي الآمنة (SEV) من AMD. تشفير الذاكرة الآمنة هو تشفير فوري للذاكرة يتم على مستوى كل مدخل في جدول الصفحات. تتم عملية التشفير والتحقق باستخدام خوارزمية AES مع محرك GCM المدمج في وحدة تحكم الذاكرة، وتُدار المفاتيح بواسطة معالج الأمان المدمج ( ARM Cortex-A5 ) عند بدء التشغيل لتشفير كل صفحة، مما يسمح بتشفير أي نوع من الذاكرة (بما في ذلك الذاكرة غير المتطايرة). كما تجعل تقنية AMD SME محتويات الذاكرة أكثر مقاومة لهجمات التجسس على الذاكرة وهجمات إعادة التشغيل البارد . ^{[ 77 ]}^{[ 78 ]}

يمكن استخدام تقنية SME لتمييز صفحات الذاكرة الفردية على أنها مشفرة من خلال جداول الصفحات. سيتم فك تشفير صفحة الذاكرة التي تم تمييزها على أنها مشفرة تلقائيًا عند قراءتها من ذاكرة الوصول العشوائي الديناميكية (DRAM)، وسيتم تشفيرها تلقائيًا عند كتابتها إلى ذاكرة الوصول العشوائي الديناميكية (DRAM). يتم تحديد ميزة SME من خلال دالة CPUID وتفعيلها من خلال سجل إدارة الذاكرة (MSR) في SYSCFG. بمجرد التفعيل، تحدد إدخالات جدول الصفحات كيفية الوصول إلى الذاكرة. إذا تم تعيين قناع تشفير الذاكرة لإدخال جدول الصفحات، فسيتم الوصول إلى تلك الذاكرة على أنها ذاكرة مشفرة. يتم تحديد قناع تشفير الذاكرة (بالإضافة إلى معلومات أخرى ذات صلة) من الإعدادات التي يتم إرجاعها من خلال دالة CPUID نفسها التي تحدد وجود الميزة. ^{[ 79 ]}

تتيح ميزة التشفير الافتراضي الآمن (SEV) تشفير محتويات ذاكرة الجهاز الظاهري (VM) بشفافية باستخدام مفتاح فريد خاص بالجهاز الظاهري الضيف. يحتوي متحكم الذاكرة على محرك تشفير عالي الأداء يمكن برمجته بمفاتيح متعددة لاستخدامها من قبل أجهزة ظاهرية مختلفة في النظام. تتم برمجة هذه المفاتيح وإدارتها بواسطة برنامج AMD Secure Processor الثابت الذي يوفر واجهة برمجة تطبيقات (API) لهذه المهام. ^{[ 80 ]}

في معالجات العملاء، يتم تقديم SME و SEV في سلسلة Ryzen Pro من AMD.

الاتصال

يشتمل معالج Zen على جزء كبير من الجسر الجنوبي ضمن نظام SoC ، ويتضمن روابط SATA و USB و PCI Express NVMe . ^{[ 81 ]}^{[ 82 ]} ويمكن تعزيز ذلك باستخدام شرائح Socket AM4 المتوفرة التي تضيف خيارات اتصال إضافية، بما في ذلك وصلات SATA وUSB إضافية، ودعم تقنيتي Crossfire من AMD و SLI من Nvidia . ^{[ 83 ]}

أعلنت AMD عن سلسلة Radeon Instinct، مؤكدةً أن معالج Naples الجديد للخوادم، المبني على معمارية Zen، سيكون مناسبًا بشكل خاص لبناء أنظمة التعلم العميق . ^{[ 84 ]}^{[ 85 ]} تتيح 128 ^{[ 86 ]} مسار PCIe لكل معالج Naples توصيل ثماني بطاقات Instinct بمعالج واحد عبر منفذ PCIe x16. وهذا يُعدّ ميزةً مقارنةً بسلسلة Intel Xeon، التي تحتوي على 40 مسار PCIe فقط.

منتجات

تُستخدم بنية Zen في معالجات Ryzen المكتبية من الجيل الحالي . كما تُستخدم أيضًا في معالجات Epyc للخوادم (التي خلفت معالجات Opteron )، ووحدات المعالجة المسرعة (APUs). ^{[ 75 ]}^[⁸⁷^]^[⁸⁸^]

كان من المتوقع مبدئيًا أن تبدأ معالجات سطح المكتب الأولى بدون وحدات معالجة رسومية (التي تحمل الاسم الرمزي "Summit Ridge") بالبيع في نهاية عام 2016، وفقًا لخارطة طريق AMD؛ على أن تتبعها معالجات الأجهزة المحمولة وسطح المكتب الأولى من نوع وحدة المعالجة المُسرّعة من AMD (التي تحمل الاسم الرمزي "Raven Ridge") في أواخر عام 2017. ^{[ 89 ]} أجلت AMD رسميًا إطلاق معمارية Zen حتى الربع الأول من عام 2017. في أغسطس 2016، عرضت تجربة مبكرة للمعمارية نموذجًا هندسيًا لوحدة معالجة مركزية بثمانية أنوية وستة عشر مسارًا بتردد 3.0 جيجاهرتز. ^{[ 10 ]}

في ديسمبر 2016، أعلنت AMD رسميًا عن خط معالجات سطح المكتب تحت علامة Ryzen التجارية لإطلاقه في الربع الأول من عام 2017. كما أكدت أيضًا أن معالجات الخوادم ستصدر في الربع الثاني من عام 2017، ووحدات المعالجة المسرعة المحمولة في النصف الثاني من عام 2017. ^{[ 90 ]}

في 2 مارس 2017، أطلقت AMD رسميًا أول معالجات سطح المكتب Ryzen ثمانية النوى المبنية على معمارية Zen. وقد أظهرت سرعات الساعة النهائية واستهلاك الطاقة (TDP) للمعالجات الثلاثة التي طُرحت في الربع الأول من عام 2017 تحسنًا ملحوظًا في الأداء لكل واط مقارنةً بمعمارية K15h (Piledriver) السابقة . ^{[ 91 ]}^{[ 92 ]} وقد أظهرت معالجات Ryzen ثمانية النوى أداءً لكل واط يُضاهي أداء معالجات Broadwell ثمانية النوى من Intel. ^{[ 93 ]}^{[ 94 ]}

في مارس 2017، عرضت AMD أيضًا نموذجًا هندسيًا لوحدة معالجة مركزية للخوادم مبنية على معمارية Zen. تم تكوين وحدة المعالجة المركزية (التي تحمل الاسم الرمزي "Naples") كمنصة خادم ثنائية المقبس، حيث تحتوي كل وحدة معالجة مركزية على 32 نواة/64 خيطًا. ^{[ 4 ]}^{[ 10 ]}

معالجات سطح المكتب

الميزات الشائعة لوحدات المعالجة المركزية Ryzen 1000 لأجهزة الكمبيوتر المكتبية:

المقبس: AM4 .
تدعم جميع وحدات المعالجة المركزية ذاكرة DDR4 -2666 في وضع القناة المزدوجة .
تدعم جميع وحدات المعالجة المركزية 24 مسار PCIe 3.0 . 4 من هذه المسارات محجوزة كوصلة مع مجموعة الشرائح.
لا يوجد معالج رسومات مدمج.
ذاكرة التخزين المؤقت L1 : 96 كيلوبايت (32 كيلوبايت بيانات + 64 كيلوبايت تعليمات) لكل نواة.
ذاكرة التخزين المؤقت من المستوى الثاني: 512 كيلوبايت لكل نواة.
عملية التصنيع/العقدة: GlobalFoundries 14 LP .

العلامة التجارية والنموذج		النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )			ذاكرة التخزين المؤقت من المستوى الثالث (إجمالي)	TDP	التكوين الأساسي ^{[ i ]}	الحل الحراري	تاريخ الافراج عنه	سعر الإطلاق ^{[ أ ]}
العلامة التجارية والنموذج		النوى ( الخيوط )	قاعدة	PBO 1–2 (≥3)	XFR ^{[ 95 ]} 1–2	ذاكرة التخزين المؤقت من المستوى الثالث (إجمالي)	TDP	التكوين الأساسي ^{[ i ]}	الحل الحراري	تاريخ الافراج عنه	سعر الإطلاق ^{[ أ ]}
رايزن 7	1800X ^{[ 96 ]}	8 (16)	3.6	4.0 (3.7)	4.1	16 ميجابايت	95 واط	2 × 4	رايث ماكس	2 مارس 2017	499 دولارًا أمريكيًا
	1700X PRO		3.4	3.8 (3.5)	3.9				غير متوفر	29 يونيو 2017	مصنّع المعدات الأصلية
	1700X ^{[ 96 ]}		3.4	3.8 (3.5)	3.9				رايث ماكس	2 مارس 2017	399 دولارًا أمريكيًا
	1700 برو		3.0	3.7 (3.2)	3.75		65 واط		غير متوفر	29 يونيو 2017	مصنّع المعدات الأصلية
	1700 ^{[ 96 ]}		3.0	3.7 (3.2)	3.75		65 واط		برج الشبح	2 مارس 2017	329 دولارًا أمريكيًا
رايزن 5	1600X ^{[ 97 ]}	6 (12)	3.6	4.0 (3.7)	4.1		95 واط	2 × 3	رايث ماكس	11 أبريل 2017	249 دولارًا أمريكيًا
	1600 برو		3.2	3.6 (3.4)	3.7		65 واط		غير متوفر	29 يونيو 2017	مصنّع المعدات الأصلية
	1600 ^{[ 97 ]}		3.2	3.6 (3.4)	3.7				شبح التخفي	11 أبريل 2017	219 دولارًا أمريكيًا
	1500X ^{[ 97 ]}	4 (8)	3.5	3.7 (3.6)	3.9			2 × 2	برج الشبح (بدون إضاءة LED)	11 أبريل 2017	189 دولارًا أمريكيًا
	1500 برو		3.5	3.7 (3.6)	3.9				غير متوفر	29 يونيو 2017	مصنّع المعدات الأصلية
	1400 ^{[ 97 ]}		3.2	3.4 (3.4)	3.45	8 ميجابايت			شبح التخفي	11 أبريل 2017	169 دولارًا أمريكيًا
رايزن 3	1300X ^{[ 98 ]}	4 (4)	3.5	3.7 (3.5)	3.9				شبح التخفي	27 يوليو 2017	129 دولارًا أمريكيًا
	1300 برو		3.5	3.7 (3.5)	3.9				غير متوفر	29 يونيو 2017	مصنّع المعدات الأصلية
	1200 برو		3.1	3.4 (3.1)	3.45				غير متوفر	29 يونيو 2017	مصنّع المعدات الأصلية
	1200 ^{[ 98 ]}		3.1	3.4 (3.1)	3.45				شبح التخفي	27 يوليو 2017	109 دولار أمريكي

↑ سعر التجزئة المقترح من الشركة المصنعة عند الإطلاق

↑ المجمعات الأساسية (CCX) × النوى لكل CCX

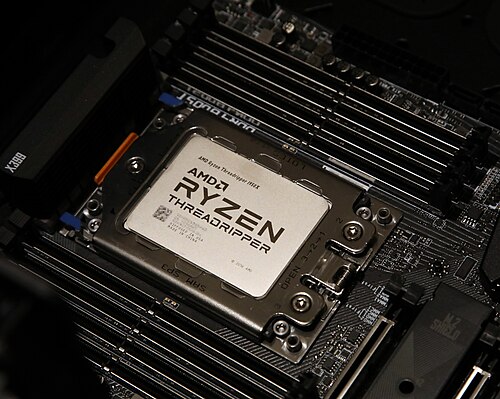

الميزات الشائعة لوحدات المعالجة المركزية Ryzen 1000 HEDT:

المقبس: TR4 .
تدعم جميع وحدات المعالجة المركزية ذاكرة DDR4 -2666 في وضع القناة الرباعية .
تدعم جميع وحدات المعالجة المركزية 64 مسار PCIe 3.0 . تم حجز 4 من هذه المسارات كوصلة مع مجموعة الشرائح.
لا يوجد معالج رسومات مدمج.
ذاكرة التخزين المؤقت L1 : 96 كيلوبايت (32 كيلوبايت بيانات + 64 كيلوبايت تعليمات) لكل نواة.
ذاكرة التخزين المؤقت من المستوى الثاني: 512 كيلوبايت لكل نواة.
عملية التصنيع/العقدة: GlobalFoundries 14LP .

العلامة التجارية والنموذج		النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )			ذاكرة التخزين المؤقت من المستوى الثالث (إجمالي)	TDP	رقائق البطاطس	التكوين الأساسي ^{[ i ]}	تاريخ الافراج عنه	سعر الإطلاق ^{[ أ ]}
العلامة التجارية والنموذج		النوى ( الخيوط )	قاعدة	PBO 1–4 (≥5)	XFR ^{[ 95 ]} 1–2	ذاكرة التخزين المؤقت من المستوى الثالث (إجمالي)	TDP	رقائق البطاطس	التكوين الأساسي ^{[ i ]}	تاريخ الافراج عنه	سعر الإطلاق ^{[ أ ]}
معالج رايزن ثريدريبر	1950X ^{[ 99 ]}	16 (32)	3.4	4.0 (3.7)	4.2	32 ميجابايت	180 واط	2 × CCD ^{[ ii ]}	4 × 4	10 أغسطس 2017	999 دولارًا أمريكيًا
	1920X ^{[ 99 ]}	12 (24)	3.5	4.0 (3.7)		32 ميجابايت			4 × 3	10 أغسطس 2017	799 دولارًا أمريكيًا
	1900X ^{[ 99 ]}	8 (16)	3.8	4.0 (3.9)		16 ميجابايت			2 × 4	31 أغسطس 2017	549 دولارًا أمريكيًا

↑ سعر التجزئة المقترح من الشركة المصنعة عند الإطلاق

↑ المجمعات الأساسية (CCX) × النوى لكل CCX
↑ تحتوي حزمة المعالج في الواقع على شريحتين إضافيتين غير نشطتين لتوفير الدعم الهيكلي لموزع الحرارة المتكامل.

وحدات المعالجة المركزية المدمجة لأجهزة الكمبيوتر المكتبية

يتم التعرف على وحدات المعالجة المركزية Ryzen APUs إما من خلال اللاحقة G أو GE في اسمها.

نموذج	تاريخ الإصدار والسعر	رائع	الحل الحراري	وحدة المعالجة المركزية						وحدة معالجة الرسومات				المقبس	مسارات PCIe	دعم ذاكرة DDR4	TDP (W)
				النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )		مخبأ			نموذج	Config ^{[ i ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
				النوى ( الخيوط )	قاعدة	يعزز	L1	المستوى الثاني	المستوى 3	نموذج	Config ^{[ i ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
أثلون 200GE ^{[ 100 ]}	6 سبتمبر 2018، 55 دولارًا أمريكيًا	GloFo 14LP	حل تبريد AMD بقدرة 65 واط	2 (4)	3.2	غير متوفر	64 كيلوبايت للأجهزة، 32 كيلوبايت للبيانات لكل نواة	512 كيلوبايت لكل نواة	4 ميجابايت	فيغا 3	192:12:4 3 CU	1.0	384	AM4	16 (8+4+4)	2667 قناة مزدوجة	35
أثلون برو 200GE ^{[ 101 ]}	6 سبتمبر 2018، الشركة المصنعة للمعدات الأصلية		مصنّع المعدات الأصلية		3.2
أثلون 220GE ^{[ 102 ]}	21 ديسمبر 2018، 65 دولارًا أمريكيًا		حل تبريد AMD بقدرة 65 واط		3.4
أثلون 240GE ^{[ 103 ]}	21 ديسمبر 2018، 75 دولارًا أمريكيًا				3.5
أثلون 3000G ^{[ 104 ]}^{[ iii ]}	١٩ نوفمبر ٢٠١٩ (فيسبوك)، ٤٩ دولارًا أمريكيًا - أواخر عام ٢٠٢٣ (فيسبوك) ٤٠ دولارًا أمريكيًا				3.5							1.1	424.4
أثلون 300GE ^{[ 106 ]}	7 يوليو 2019، الشركة المصنعة للمعدات الأصلية		مصنّع المعدات الأصلية		3.4
أثلون سيلفر 3050GE ^{[ 107 ]}	21 يوليو 2020 - الشركة المصنعة الأصلية				3.4
Ryzen 3 Pro 2100GE ^{[ 108 ]}	حوالي عام 2019 مصنّع المعدات الأصلية				3.2	؟							؟			2933 قناة مزدوجة
Ryzen 3 2200GE ^{[ 109 ]}	19 أبريل 2018، الشركة المصنعة الأصلية			4 (4)	3.2	3.6				فيغا 8	512:32:16 8 CU		1126
Ryzen 3 Pro 2200GE ^{[ 110 ]}	10 مايو 2018، الشركة المصنعة الأصلية				3.2	3.6
معالج رايزن 3 2200G	١٢ فبراير ٢٠١٨، ٩٩ دولارًا أمريكيًا		شبح التخفي		3.5	3.7											45– 65
Ryzen 3 Pro 2200G ^{[ 111 ]}	10 مايو 2018، الشركة المصنعة الأصلية		مصنّع المعدات الأصلية		3.5	3.7											45– 65
Ryzen 5 2400GE ^{[ 112 ]}	19 أبريل 2018، الشركة المصنعة الأصلية			4 (8)	3.2	3.8				RX Vega 11	704:44:16 11 وحدة تحكم	1.25	1760				35
Ryzen 5 Pro 2400GE ^{[ 113 ]}	10 مايو 2018، الشركة المصنعة الأصلية				3.2	3.8											35
Ryzen 5 2400G ^{[ 114 ]}	١٢ فبراير ٢٠١٨ ^{[ ١١٥ ]}^{[ ١١٦ ]} ١٦٩ دولارًا أمريكيًا		شبح التخفي		3.6	3.9											45– 65
Ryzen 5 Pro 2400G ^{[ 117 ]}	10 مايو 2018، الشركة المصنعة الأصلية		مصنّع المعدات الأصلية		3.6	3.9											45– 65

↑ تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)
↑ يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .
↑ أعادت AMD إطلاق معالج Athlon 3000G المحدث في أواخر عام 2023 استنادًا إلى "Dali" (بدلاً من "Raven Ridge") ويدعم نظام التشغيل Windows 11 بسعر مقترح للبيع بالتجزئة يبلغ 40 دولارًا.^{[ 105 ]}

وحدات المعالجة المساعدة المتنقلة

نموذج	تاريخ الافراج عنه	رائع	وحدة المعالجة المركزية						وحدة معالجة الرسومات				المقبس	مسارات PCIe	دعم الذاكرة	TDP
			النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )		مخبأ			نموذج	Config ^{[ i ]}	الساعة ( ميجاهرتز )	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
			النوى ( الخيوط )	قاعدة	يعزز	L1	المستوى الثاني	المستوى 3	نموذج	Config ^{[ i ]}	الساعة ( ميجاهرتز )	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
أثلون برو 200 يو	2019	GloFo 14LP	2 (4)	2.3	3.2	64 كيلوبايت للأجهزة، 32 كيلوبايت للبيانات لكل نواة	512 كيلوبايت لكل نواة	4 ميجابايت	راديون فيغا 3	192:12:4 3 CU	1000	384	FP5	12 (8+4)	DDR4-2400 ثنائي القناة	12 – 25 واط
أثلون 300U	6 يناير 2019			2.4	3.3						1000	384
معالج رايزن 3 2200U	8 يناير 2018			2.5	3.4						1100	422.4
معالج رايزن 3 3200U	6 يناير 2019			2.6	3.5						1200	460.8
معالج رايزن 3 2300U	8 يناير 2018		4 (4)	2.0	3.4				راديون فيغا 6	384:24:8 6 CU	1100	844.8
رايزن 3 برو 2300U	15 مايو 2018		4 (4)		3.4				راديون فيغا 6	384:24:8 6 CU		844.8
رايزن 5 2500U	26 أكتوبر 2017		4 (8)		3.6				راديون فيغا 8	512:32:16 8 CU		1126.4
رايزن 5 برو 2500U	15 مايو 2018
رايزن 5 2600H	10 سبتمبر 2018			3.2											DDR4-3200 ثنائي القناة	35 – 54 غرباً
رايزن 7 2700U	26 أكتوبر 2017			2.2	3.8				Radeon RX Vega 10	640:40:16 10 CU	1300	1664			DDR4-2400 ثنائي القناة	12 – 25 واط
رايزن 7 برو 2700U	15 مايو 2018			2.2					راديون فيغا 10	640:40:16 10 CU		1664			DDR4-2400 ثنائي القناة	12 – 25 واط
رايزن 7 2800H	10 سبتمبر 2018			3.3					Radeon RX Vega 11	704:44:16 11 وحدة تحكم		1830.4			DDR4-3200 ثنائي القناة	35 – 54 غرباً

↑ تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)
↑ يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

وحدات معالجة مساعدة فائقة الحركة

دالي

نموذج	تاريخ الافراج عنه	رائع	وحدة المعالجة المركزية						وحدة معالجة الرسومات				المقبس	مسارات PCIe	دعم الذاكرة	TDP	رقم القطعة
			النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )		مخبأ			نموذج	Config ^{[ a ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ب ]}
			النوى ( الخيوط )	قاعدة	يعزز	L1	المستوى الثاني	المستوى 3	نموذج	Config ^{[ a ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ب ]}
AMD 3020e	6 يناير 2020	14 نانومتر	2 (2)	1.2	2.6	64 كيلوبايت للأجهزة، 32 كيلوبايت للبيانات لكل نواة	512 كيلوبايت لكل نواة	4 ميجابايت	رسومات راديون (فيجا)	192:12:4 3 CU	1.0	384	FP5	12 (8+4)	DDR4-2400 ثنائي القناة	6 واط	YM3020C7T2OFG
أثلون برو 3045 بي	الربع الأول من عام 2021			2.3	3.2					128:8:4 2 CU	1.1	281.6				15 واط	YM3045C4T2OFG
أثلون سيلفر 3050U	6 يناير 2020																YM3050C4T2OFG
أثلون سيلفر 3050 سي	22 سبتمبر 2020																YM305CC4T2OFG
أثلون سيلفر 3050e	6 يناير 2020		2 (4)	1.4	2.8					192:12:4 3 CU ^{[ 118 ]}	1.0	384				6 واط	YM3050C7T2OFG
أثلون برو 3145 بي	الربع الأول من عام 2021			2.4	3.3											15 واط	YM3145C4T2OFG
أثلون جولد 3150U	6 يناير 2020																YM3150C4T2OFG
أثلون جولد 3150 سي	22 سبتمبر 2020																YM315CC4T2OFG
رايزن 3 3250U	6 يناير 2020			2.6	3.5						1.2	460.8					YM3250C4T2OFG
رايزن 3 3250 سي	22 سبتمبر 2020			2.6	3.5						1.2	460.8					YM325CC4T2OFG

↑ تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)
↑ يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

بولوك

نموذج	تاريخ الافراج عنه	رائع	وحدة المعالجة المركزية						وحدة معالجة الرسومات				المقبس	مسارات PCIe	دعم الذاكرة	TDP	رقم القطعة
			النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )		مخبأ			نموذج	Config ^{[ a ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ب ]}
			النوى ( الخيوط )	قاعدة	يعزز	L1	المستوى الثاني	المستوى 3	نموذج	Config ^{[ a ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ب ]}
AMD 3015e	6 يوليو 2020	14 نانومتر	2 (4)	1.2	2.3	64 كيلوبايت للأجهزة، 32 كيلوبايت للبيانات لكل نواة	512 كيلوبايت لكل نواة	4 ميجابايت	رسومات راديون (فيجا)	192:12:4 3 CU	0.6	230.4	FT5	12 (8+4)	قناة واحدة DDR4-1600	6 واط	AM3015BRP2OFJ
AMD 3015Ce	29 أبريل 2021	14 نانومتر	2 (4)	1.2	2.3	64 كيلوبايت للأجهزة، 32 كيلوبايت للبيانات لكل نواة	512 كيلوبايت لكل نواة	4 ميجابايت	رسومات راديون (فيجا)	192:12:4 3 CU	0.6	230.4	FT5	12 (8+4)	قناة واحدة DDR4-1600	6 واط	AM301CBRP2OFJ

↑ تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)
↑ يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

المعالجات المدمجة

V1000

في فبراير 2018، أعلنت AMD عن سلسلة V1000 من وحدات المعالجة المركزية المدمجة Zen+Vega بأربعة طرازات. ^{[ 119 ]} (وثلاثة طرازات أخرى في ديسمبر من ذلك العام).

نموذج	تاريخ الافراج عنه	رائع	وحدة المعالجة المركزية						وحدة معالجة الرسومات				دعم الذاكرة	TDP	نطاق درجة حرارة الوصلة (°م)
			النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )		مخبأ			نموذج	Config ^{[ i ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
			النوى ( الخيوط )	قاعدة	يعزز	L1	المستوى الثاني	المستوى 3	نموذج	Config ^{[ i ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
V1202B	فبراير 2018	GloFo 14LP	2 (4)	2.3	3.2	64 كيلوبايت للأجهزة، 32 كيلوبايت للبيانات لكل نواة	512 كيلوبايت لكل نواة	4 ميجابايت	فيغا 3	192:12:16 3 CU	1.0	384	DDR4-2400 ثنائي القناة	12-25 واط	0–105
V1404I	ديسمبر 2018		4 (8)	2.0	3.6				فيغا 8	512:32:16 8 CU	1.1	1126.4			-40–105
V1500B	ديسمبر 2018			2.2	غير متوفر				غير متوفر						0–105
V1605B	فبراير 2018			2.0	3.6				فيغا 8	512:32:16 8 CU	1.1	1126.4
V1756B	فبراير 2018			3.25					فيغا 8	512:32:16 8 CU	1.1	1126.4	DDR4-3200 ثنائي القناة	35–54 غربًا
V1780B	ديسمبر 2018			3.35					غير متوفر
V1807B	فبراير 2018			3.35	3.8				فيغا 11	704:44:16 11 وحدة تحكم	1.3	1830.4

↑ تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)
↑ يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

1000 راند

في عام 2019، أعلنت شركة AMD عن سلسلة R1000 من وحدات المعالجة المدمجة Zen+Vega APUs.

نموذج	تاريخ الافراج عنه	رائع	وحدة المعالجة المركزية						وحدة معالجة الرسومات				دعم الذاكرة	TDP
			النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )		مخبأ			نموذج	Config ^{[ i ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
			النوى ( الخيوط )	قاعدة	يعزز	L1	المستوى الثاني	المستوى 3	نموذج	Config ^{[ i ]}	تردد الساعة (جيجاهرتز)	قوة المعالجة ( جيجا فلوبس ) ^{[ ii ]}
R1102G	25 فبراير 2020	GloFo 14LP	2 (2)	1.2	2.6	64 كيلوبايت للأجهزة، 32 كيلوبايت للبيانات لكل نواة	512 كيلوبايت لكل نواة	4 ميجابايت	فيغا 3	192:12:4 3 CU	1.0	384	قناة واحدة DDR4-2400	6 واط
R1305G	25 فبراير 2020		2 (4)	1.5	2.8								DDR4-2400 ثنائي القناة	8-10 واط
R1505G	16 أبريل 2019			2.4	3.3									12-25 واط
R1606G	16 أبريل 2019			2.6	3.5						1.2	460.8		12-25 واط

↑ تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)
↑ يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

معالجات الخوادم

أعلنت AMD في مارس 2017 عن إطلاق منصة خوادم مبنية على معمارية Zen، تحمل الاسم الرمزي Naples، خلال الربع الثاني من العام. تتضمن المنصة أنظمة أحادية وثنائية المقابس. تتواصل وحدات المعالجة المركزية في التكوينات متعددة المعالجات عبر تقنية Infinity Fabric من AMD. ^{[ 120 ]} تدعم كل شريحة ثماني قنوات ذاكرة و128 مسار PCIe 3.0، منها 64 مسارًا مخصصة للتواصل بين وحدات المعالجة المركزية عبر Infinity Fabric عند تركيبها في تكوين ثنائي المعالجات. ^{[ 121 ]} كشفت AMD رسميًا عن Naples تحت الاسم التجاري Epyc في مايو 2017. ^{[ 122 ]}

في 20 يونيو 2017، أطلقت شركة AMD رسميًا سلسلة معالجات Epyc 7000 في حدث إطلاق أقيم في أوستن، تكساس. ^{[ 123 ]}

السمات المشتركة:

مقبس SP3
بنية زين الدقيقة
عملية GloFo 14 نانومتر
MCM مع أربعة رقاقات نظام على رقاقة (SOC)، واثنين من المجمعات الأساسية (CCX) لكل رقاقة SOC ^{[ 124 ]}
ثماني قنوات DDR4-2666 (يقتصر طراز 7251 على DDR4-2400)
128 مسار PCIe 3.0 لكل مقبس، 64 منها تُستخدم لروابط Infinity Fabric بين المعالجات في منصات 2P
تقتصر طرازات سلسلة 7xx1 P على التشغيل بمعالج واحد ( 1P ، مقبس واحد).

نموذج	النوى ( الخيوط )	رقائق البطاطس	التكوين الأساسي ^{[ i ]}	معدل الساعة		حجم ذاكرة التخزين المؤقت			مقبس	التوسع	TDP (W)	تاريخ الافراج عنه	سعر الإصدار	الخيارات المضمنة ^{[ ii ]}
نموذج	النوى ( الخيوط )	رقائق البطاطس	التكوين الأساسي ^{[ i ]}	القاعدة (جيجاهرتز)	تردد معزز (جيجاهرتز)	L2 لكل نواة	المستوى 3 لكل CCX	المجموع	مقبس	التوسع	TDP (W)	تاريخ الافراج عنه	سعر الإصدار	الخيارات المضمنة ^{[ ii ]}
7251 ^{[ 125 ]}^{[ 126 ]}	8 (16)	4 ^{[ 124 ]}	8 × 1	2.1	2.9	512 كيلوبايت	4 ميجابايت	36 ميجابايت	SP3	2P	120	يونيو 2017 ^{[ 127 ]}	475 دولارًا	7251
7261 ^{[ 125 ]}^{[ 128 ]}	8 (16)		8 × 1	2.5	2.9		8 ميجابايت	68 ميجابايت		2P	155/170	يونيو 2018 ^{[ 129 ]}	570 دولارًا	7261
7281 ^{[ 125 ]}^{[ 126 ]}	16 (32)		8 × 2	2.1	2.7		4 ميجابايت	40 ميجابايت		2P	155/170	يونيو 2017 ^{[ 127 ]}	650 دولارًا	7281
7301 ^{[ 125 ]}^{[ 126 ]}				2.2	2.7		8 ميجابايت	72 ميجابايت		2P			800 دولار	7301
7351 (P) ^{[ 125 ]}^{[ 126 ]}				2.4	2.9					2P (1P)			1100 دولار (750 دولار)	7351 (735P)
7371 ^{[ 125 ]}^{[ 130 ]}				3.1	3.8					2P	200	نوفمبر 2018 ^{[ 131 ]}	1550 دولارًا	7371
7401 (P) ^{[ 125 ]}^{[ 126 ]}	24 (48)		8 × 3	2.0	3.0		8 ميجابايت	76 ميجابايت		2P (1P)	155/170	يونيو 2017 ^{[ 127 ]}	1850 دولارًا (1075 دولارًا)	7401 (740P)
7451 ^{[ 125 ]}^{[ 126 ]}	24 (48)		8 × 3	2.3	3.2		8 ميجابايت	76 ميجابايت		2P	180	يونيو 2017 ^{[ 127 ]}	2400 دولار	7451
7501 ^{[ 125 ]}^{[ 126 ]}	32 (64)		8 × 4	2.0	3.0		8 ميجابايت	80 ميجابايت		2P	155/170	يونيو 2017 ^{[ 127 ]}	3400 دولار	7501
7551 (P) ^{[ 125 ]}^{[ 126 ]}				2.0	3.0					2P (1P)	180	يونيو 2017 ^{[ 127 ]}	3400 دولار (2100 دولار)	7551 (755P)
7571 ^{[ 132 ]}^{[ 133 ]}				2.2	3.0					2P	200	نوفمبر 2018	OEM/ AWS	--
7601 ^{[ 125 ]}^{[ 126 ]}				2.2	3.2					2P	180	يونيو 2017 ^{[ 127 ]}	4200 دولار	7601

↑ المجمعات الأساسية (CCX) × النوى لكل CCX
↑ تتميز طرازات سلسلة Epyc Embedded 7001 بمواصفات متطابقة مع سلسلة Epyc 7001 المقابلة.

معالجات الخوادم المدمجة

في فبراير 2018، أعلنت AMD أيضًا عن سلسلة معالجات Zen المدمجة EPYC 3000. ^{[ 134 ]} الميزات المشتركة لمعالجات سلسلة EPYC المدمجة 3000:

المقبس: SP4 (تستخدم طرازات 31xx و 32xx حزمة SP4r2).
تدعم جميع وحدات المعالجة المركزية ECC DDR4 -2666 في وضع القناة المزدوجة (يدعم 3201 فقط DDR4-2133)، بينما تدعم طرازات 33xx و 34xx وضع القناة الرباعية.
ذاكرة التخزين المؤقت L1 : 96 كيلوبايت (32 كيلوبايت بيانات + 64 كيلوبايت تعليمات) لكل نواة.
ذاكرة التخزين المؤقت من المستوى الثاني: 512 كيلوبايت لكل نواة.
تدعم جميع وحدات المعالجة المركزية 32 مسار PCIe 3.0 لكل CCD (بحد أقصى 64 مسارًا).
عملية التصنيع: GlobalFoundries 14 نانومتر .

نموذج	النوى ( الخيوط )	معدل الساعة ( جيجاهرتز )			ذاكرة التخزين المؤقت من المستوى الثالث (إجمالي)	TDP	رقائق البطاطس	التكوين الأساسي ^{[ i ]}	تاريخ الافراج عنه
		قاعدة	يعزز
		قاعدة	جميع النوى	الأعلى
3101 ^{[ 135 ]}	4 (4)	2.1	2.9	2.9	8 ميجابايت	35 واط	1 × CCD	1 × 4	فبراير 2018
3151 ^{[ 135 ]}	4 (8)	2.7	2.9	2.9	16 ميجابايت	45 واط		2 × 2
3201 ^{[ 135 ]}	8 (8)	1.5	3.1	3.1		30 واط		2 × 4
3251 ^{[ 135 ]}	8 (16)	2.5				55 واط
3255 ^{[ 136 ]}	8 (16)	2.5				25 – 55 واط			ديسمبر 2018
3301 ^{[ 135 ]}	12 (12)	2.0	2.15	3.0	32 ميجابايت	65 واط	2 × CCD	4 × 3	فبراير 2018
3351 ^{[ 135 ]}	12 (24)	1.9	2.75			60 – 80 واط		4 × 3
3401 ^{[ 135 ]}	16 (16)	1.85	2.25			85 واط		4 × 4
3451 ^{[ 135 ]}	16 (32)	2.15	2.45			80 – 100 واط		4 × 4

↑ المجمعات الأساسية (CCX) × النوى لكل CCX

انظر أيضاً

مراجع

↑ "معالجات AMD Ryzen™ 7 المكتبية ذات أداء كسر السرعة القياسي متوفرة عالميًا اليوم" (بيان صحفي). ساني فيل، كاليفورنيا: شركة أدفانسد مايكرو ديفايسز. 2017-03-02. مؤرشف من الأصل بتاريخ 2021-10-28 . تم الاطلاع عليه بتاريخ 2020-11-07 .
١ ٢ ٣ "شركة GlobalFoundries تعلن عن اعتماد تقنية 14 نانومتر مع معالج AMD Zen" . موقع ExtremeTech . مؤرشف من الأصل بتاريخ ٧ ديسمبر ٢٠١٦. تاريخ الاطلاع: ٢٩ نوفمبر ٢٠١٥ .
↑ كاتريس، إيان (22 فبراير 2017). "شركة AMD تُطلق معالج Ryzen: أداء أفضل بنسبة 52%، ثمانية أنوية بأقل من 330 دولارًا، اطلب مسبقًا اليوم، والبيع في 2 مارس" . AnandTech . مؤرشف من الأصل في 22 فبراير 2017. تم الاطلاع عليه في 18 نوفمبر 2022 .
١ ٢ ٣ ٤ ٥ أنتوني، سيباستيان (١٨ أغسطس ٢٠١٦). "شركة AMD تقول إن معالج Zen سيتفوق على معالج Intel Broadwell-E، وتؤجل إصداره إلى عام ٢٠١٧" . آرس تكنيكا. مؤرشف من الأصل في ١٨ أغسطس ٢٠١٦. تم الاطلاع عليه في ١٨ أغسطس ٢٠١٦ .
↑ "ظهور تفاصيل معالج AMD Zen ذي 16 نواة x86 APU" . 13 أبريل 2015. مؤرشف من الأصل في 2 مايو 2016. تم الاطلاع عليه في 17 يناير 2016 .
↑ "معالج سطح المكتب ثماني النواة من AMD Zen يصل في عام 2016، على مقبس FM3" . TechPowerUp . مؤرشف من الأصل بتاريخ 2016-03-02 . تم الاطلاع عليه بتاريخ 2016-01-17 .
↑ كامبمان، جيف (16 مايو 2017). "معالجات رايزن ثريدريبر ستوفر 16 نواة و32 خيطًا" . تقرير تقني. مؤرشف من الأصل في 17 مايو 2017. تم الاطلاع عليه في 16 مايو 2017 .
↑ كينيدي، باتريك (16 مايو 2017). "تفاصيل جديدة حول منصة الخوادم الناشئة AMD EPYC" . خدمة المنازل. مؤرشف من الأصل في 6 يونيو 2017. تم الاطلاع عليه في 16 مايو 2017 .
1 2 ريان سميث (6 مايو 2015). "خارطة طريق AMD لمعالجات x86 لعامي 2016-2017: معمارية Zen هي السائدة، ومعمارية Skybridge هي السائدة" . AnandTech . مؤرشف من الأصل في 8 مايو 2015. تم الاطلاع عليه في 15 مايو 2015 .
١ ٢ ٣ ٤ كامبمان، جيف (١٨ أغسطس ٢٠١٦). "شركة AMD تمنحنا أول لحظة حقيقية من السكينة" . تقرير تقني. مؤرشف من الأصل في ١٨ نوفمبر ٢٠١٦. تم الاطلاع عليه في ١٨ أغسطس ٢٠١٦ .
↑ كاتريس، إيان. "مستقبل AMD في الخوادم: إطلاق معالجات جديدة من سلسلة 7000 وتحليل Epyc" . AnandTech . مؤرشف من الأصل في 21 يونيو 2017. تم الاطلاع عليه في 8 أغسطس 2017 .
↑ "لابتوب HP ENVY x360 القابل للتحويل - شاشة لمس 15 بوصة - متجر HP® الرسمي" . store.hp.com . مؤرشف من الأصل بتاريخ 10 ديسمبر 2017. تم الاطلاع عليه بتاريخ 9 ديسمبر 2017 .
↑ براد تشاكوس (8 يناير 2016). "وحدات المعالجة المركزية ووحدات المعالجة المسرّعة (APUs) المبنية على معمارية AMD Zen ستتوحد حول مقبس AM4" . PCWorld . مؤرشف من الأصل في 2 فبراير 2017. تم الاطلاع عليه في 10 يناير 2016 .
↑ "معالجات Ryzen™ Threadripper™ | AMD" . www.amd.com . مؤرشف من الأصل بتاريخ 29-09-2017 . تم الاطلاع عليه بتاريخ 29-09-2017 .
↑ "كيف تتحدى شريحة Zen القوية من AMD الصورة النمطية لأنظمة SoC" . PCWorld . مؤرشف من الأصل بتاريخ 2017-02-06 . تم الاطلاع عليه بتاريخ 2017-03-08 .
↑ كاتريس، إيان (18 أغسطس 2016). "تفاصيل مبكرة عن معالج AMD Zen Server ولوحة الأم" . أناندتك. مؤرشف من الأصل في 22 مارس 2017. تم الاطلاع عليه في 22 مارس 2017 .
↑ شحنت AMD 260 مليون نواة Zen بحلول عام 2020. مؤرشف بتاريخ 29 أكتوبر 2021 في Wayback Machine . AnandTech .
↑ "شركة AMD تكشف سبب احتواء معالجات Threadripper على 4 رقاقات داخلية - ExtremeTech" . مؤرشف من الأصل بتاريخ 2020-11-02 . تم الاطلاع عليه بتاريخ 2020-10-28 .
↑ "معالج AMD Ryzen Threadripper يحتوي على أربع رقاقات ثمانية النواة (32 نواة)" . مؤرشف من الأصل بتاريخ 2018-07-02 . تم الاطلاع عليه بتاريخ 2020-10-28 .
↑ ليلي، بول (28 يوليو 2017). "مُحَرِّك معالجات يُزيل غطاء شريحة AMD Ryzen Threadripper ويجد معالج Epyc بداخلها | PC Gamer" . PC Gamer . مؤرشف من الأصل في 31 أكتوبر 2020. تم الاطلاع عليه في 28 أكتوبر 2020 .
↑ "قراءة تقنية في عطلة نهاية الأسبوع: معالجات AMD 'Zen' وعودتها إلى وحدات المعالجة المركزية عالية الأداء، وملاحقة مقرصني نظام ويندوز - TechSpot" . techspot.com. مؤرشف من الأصل بتاريخ 11 مايو 2015. تم الاطلاع عليه بتاريخ 12 مايو 2015 .
↑ "AMD: معالجات Zen ستُطرح في أجهزة الكمبيوتر المكتبية والخوادم عام 2016 - تقرير التقنية - الصفحة 1" . techreport.com. 6 مايو 2015. مؤرشف من الأصل بتاريخ 9 مايو 2015. تم الاطلاع عليه بتاريخ 12 مايو 2015 .
↑ أنطون شيلوف (11 سبتمبر 2014). "AMD: لم يكن معالج 'Bulldozer' نقلة نوعية، لكن معالج 'Zen' من الجيل التالي سيفعل ذلك" . KitGuru . مؤرشف من الأصل في 4 يونيو 2016. تم الاطلاع عليه في 1 فبراير 2015 .
↑ دليل تحسين البرامج لمعالجات AMD من عائلة 17h، مؤرشف بتاريخ 12 يوليو 2017 في Wayback Machine / AMD، يونيو 2017
↑ "تم تأكيد إطلاق معالج AMD Zen في عام 2016، ويتميز بتحسين بنسبة 40% في كفاءة المعالجة لكل دورة ساعة مقارنةً بمعالج Excavator" . مؤرشف من المصدر الأصلي بتاريخ 4 مارس 2016. تم الاطلاع عليه بتاريخ 11 يناير 2016 .
↑ إيان كوتريس (2017-03-02). "المجمع الأساسي، والمخازن المؤقتة، والنسيج" . مؤرشف من الأصل في 2017-06-25 . تم الاطلاع عليه في 2017-06-21 .
↑ كلارك، مايك. "معمارية x86 جديدة للجيل القادم من الحوسبة" (ملف PDF) . AMD. ص 7. مؤرشف (ملف PDF) من الأصل بتاريخ 26-11-2016.
↑ كاتريس، إيان. "الكشف عن بنية AMD Zen الدقيقة: مُجدولات مزدوجة، وذاكرة تخزين مؤقتة للعمليات الدقيقة، وهيكل الذاكرة" . مؤرشف من الأصل بتاريخ 19 أغسطس 2016. تم الاطلاع عليه بتاريخ 18 أغسطس 2016 .
↑ مجتبى، حسن (23 أغسطس 2016). "شركة AMD تكشف النقاب عن تفاصيل معمارية Zen في معرض Hot Chips - قفزة هائلة في الأداء مقارنةً بمعالج Excavator، وإنتاجية ضخمة في تصميم FinFET بتقنية 14 نانومتر" . WCCFtech . مؤرشف من الأصل في 25 أغسطس 2016. تم الاطلاع عليه في 23 أغسطس 2016 .
↑ والراث، جوش (2 مارس 2017). "نظرة عامة على معمارية AMD Zen: التركيز على Ryzen | منظور الحاسوب الشخصي" . منظور الحاسوب الشخصي . مؤرشف من الأصل في 12 أكتوبر 2017. تم الاسترجاع في 13 مارس 2017 .
↑ خيمينيز، دانيال. "متنبئ بيرسيبترون مُجزأ بتقنية أخذ العينات المتدرجة" (ملف PDF) . جامعة تكساس إيه آند إم. مؤرشف (ملف PDF) من الأصل بتاريخ 19 سبتمبر 2016. تم الاطلاع عليه بتاريخ 23 أغسطس 2016 .
↑ ويليامز، كريس. ""رُصدت شبكة عصبية في أعماق معالج سامسونج جالاكسي إس 7" . ذا ريجستر . مؤرشف من الأصل بتاريخ 19 سبتمبر 2017. تم الاطلاع عليه بتاريخ 19 سبتمبر 2017 .
↑ فوغ، أغنر. "البنية الدقيقة لوحدات المعالجة المركزية من إنتل، وإيه إم دي، وفيا" (ملف PDF) . الجامعة التقنية في الدنمارك. مؤرشف (ملف PDF) من الأصل بتاريخ 28 مارس 2017. تم الاطلاع عليه بتاريخ 23 أغسطس 2016 .
١ ٢ ٣ "شركة AMD تبدأ بتفعيل نظام لينكس على معمارية "زين" من الجيل التالي" . فورونيكس. ١٧ مارس ٢٠١٥. مؤرشف من الأصل في ٨ مارس ٢٠١٧. تم الاطلاع عليه في ١٧ مارس ٢٠١٥ .
↑ "شركة AMD ترتقي بالحوسبة إلى آفاق جديدة مع معالجات Ryzen™" . www.amd.com . مؤرشف من الأصل بتاريخ 12 يونيو 2018. تم الاطلاع عليه بتاريخ 19 سبتمبر 2017 .
↑ "دعم لينكس لواجهات قياس الطاقة" . web.eece.maine.edu . مؤرشف من الأصل بتاريخ 2018-04-05 . تم الاطلاع عليه بتاريخ 2020-11-25 .
↑ تشين، سام (24 يونيو 2017). "XFR" . مراجعة أجهزة الكمبيوتر المخصصة . مؤرشف من الأصل في 26 أغسطس 2018. تم الاسترجاع في 26 يوليو 2017 .
↑ كيرك لادندورف - لصحيفة أمريكان ستيتسمان. "وسط التحديات، ترى شركة AMD لصناعة الرقائق الإلكترونية طريقًا للمضي قدمًا" .
↑ ليلي، بول (23 يوليو 2016)، "شركة AMD تشحن معالجات Zen بكميات محدودة في الربع الرابع، وزيادة الإنتاج في الربع الأول من عام 2017" ، hothardware.com ، مؤرشف من الأصل في 21 أبريل 2019 ، تم الاطلاع عليه في 19 أغسطس 2016. يتم تصنيع معالجات Zen باستخدام تقنية FinFET متطورة بدقة 14 نانومتر من إنتاج شركة GlobalFoundries .
↑ شور، ديفيد (22 يوليو 2018). "معرض VLSI 2018: شركة GlobalFoundries تتصدر الأداء بتقنية 12 نانومتر، 12LP" . ويكي تشيب فيوز . مؤرشف من الأصل بتاريخ 7 أبريل 2019. تم الاطلاع عليه بتاريخ 31 مايو 2019 .
١ ٢ "معالج AMD Zen بتقنية 14 نانومتر سيدعم ذاكرة DDR4 وتقنية المعالجة المتعددة المتزامنة" . سوفتبيديا. ٢٨ يناير ٢٠١٥. مؤرشف من الأصل في ١٠ مارس ٢٠١٥. تم الاطلاع عليه في ٣١ يناير ٢٠١٥ .
↑ "معالج Zen من الجيل التالي من AMD" . Shattered.Media. مايو 2015. مؤرشف من الأصل بتاريخ 17 نوفمبر 2015.
↑ "معالج Zen من AMD (عائلة 17h) سيحتوي على عشرة مسارات معالجة لكل نواة" . 3 أكتوبر 2015. مؤرشف من الأصل بتاريخ 29 أكتوبر 2015. تم الاطلاع عليه بتاريخ 13 أكتوبر 2015 .
1 2 كاتريس، إيان (18 أغسطس 2016). "معمارية AMD Zen الدقيقة" . أناندتك. مؤرشف من الأصل في 19 أغسطس 2016. تم الاسترجاع في 18 أغسطس 2016 .
↑ AMD، "دليل تحسين البرامج لمعالجات AMD من عائلة 17h"
↑ جيم كيلر يتحدث عن الجيل القادم من معالجات AMD عالية الأداء من نوع x86 Zen Core و K12 ARM Core . يوتيوب . 7 مايو 2014.
↑ «جيم كيلر يغادر شركة AMD» . موقع Anand Tech. مؤرشف من الأصل بتاريخ 15 أكتوبر 2015. تم الاطلاع عليه بتاريخ 14 أكتوبر 2015 .
↑ لادندورف، كيرك. "وسط التحديات، ترى شركة AMD لصناعة الرقائق الإلكترونية طريقًا للمضي قدمًا" . أوستن أمريكان-ستيتسمان . مؤرشف من الأصل في 4 يناير 2020. تم الاطلاع عليه في 4 يناير 2020 .
↑ ميريت، ريك (24 أغسطس 2016). "شركة AMD تكشف عن Zen of X86" . EE Times. مؤرشف من الأصل في 4 مارس 2017. تم الاطلاع عليه في 3 مارس 2017 .
↑ تاكاهاشي، دين (24 أغسطس 2016). "كيف صممت AMD ما قد يكون أكثر معالجاتها تنافسية خلال عقد من الزمن" . فينشر بيت. مؤرشف من الأصل في 4 مارس 2017. تم الاطلاع عليه في 3 مارس 2017 .
↑ وونغ، أدريان (18 أبريل 2017). "جو ماكري : الطبيعة الثورية لمعالجات AMD Ryzen" . TechArp. مؤرشف من الأصل في 22 أبريل 2017. تم الاطلاع عليه في 20 أبريل 2017 .
↑ «تستعد شركة AMD لإطلاق أول معالجاتها الدقيقة القائمة على معمارية "Zen" في أواخر عام 2016 - وثيقة» . KitGuru.net . 12 يونيو 2015. مؤرشف من الأصل في 13 سبتمبر 2015. تم الاطلاع عليه في 30 أغسطس 2015 .
↑ «OC3D :: مقال :: AMD تختبر معالجات Zen، «حققت كل التوقعات» دون وجود «اختناقات كبيرة» :: AMD تختبر معالجات Zen، حققت كل التوقعات دون وجود اختناقات كبيرة» . 2 نوفمبر 2015. مؤرشف من الأصل في 4 نوفمبر 2015. تم الاطلاع عليه في 3 نوفمبر 2015 .
↑ «سامسونج ستصنع معالجات AMD Zen وArctic Islands بتقنية FinFET 14 نانومتر» ، Tech power up ، مؤرشف من الأصل بتاريخ 9 يناير 2016 ، تم الاطلاع عليه بتاريخ 10 يناير 2016.
↑ مورهد، باتريك (25 يوليو 2016). "شركة AMD تُنَوِّع رسميًا تصنيعها بتقنية 14 نانومتر مع سامسونج" . فوربس . مؤرشف من الأصل في 26 يوليو 2016. تم الاطلاع عليه في 26 يوليو 2016 .
↑ "معالجات AMD Ryzen من الجيل الأول تظهر ببنية Zen+ بتقنية 12 نانومتر" . 22 ديسمبر 2019. مؤرشف من الأصل في 22 ديسمبر 2019. تم الاطلاع عليه في 22 ديسمبر 2019 .
↑ "تسريب معلومات عن معالج AMD من الجيل التالي: تقنية 14 نانومتر، ودعم تعدد الخيوط المتزامن، وذاكرة DDR4" . إكستريم تك . مؤرشف من الأصل بتاريخ 25 يناير 2016. تم الاطلاع عليه بتاريخ 12 يناير 2016 .
↑ روليسون، لاري (22 أغسطس 2016). "تقارير: شريحة من صنع غلوبال فاوندريز تتفوق على إنتل" . تايمز يونيون. مؤرشف من الأصل في 23 أغسطس 2016. تم الاطلاع عليه في 22 أغسطس 2016 .
↑ "شركة AMD: لقد انتهينا من تصنيع أول منتجاتنا بتقنية FinFET" . KitGuru . مؤرشف من الأصل بتاريخ 25 يناير 2016. تم الاطلاع عليه بتاريخ 10 يناير 2016 .
↑ "معرض الإلكترونيات الاستهلاكية: AMD تكشف أخيرًا عن معالج Kaveri بتقنية 28 نانومتر لمنافسة معالجات Intel Haswell" . صحيفة The Inquirer . مؤرشف من الأصل بتاريخ 9 يناير 2014.
↑ "معالجات إنتل كابي ليك ستنافس معالجات AMD زين في نهاية عام 2016" . 2016-03-02. مؤرشف من الأصل في 2016-03-06 . تم الاطلاع عليه في 2016-03-07 . من المقرر إطلاق معالجات إنتل من سلسلة كابي ليك في الربع الثالث، ولكن لن يبدأ إنتاجها بكميات كبيرة حتى نهاية عام 2016، بينما من المقرر أن تُصدر AMD معالجاتها المبنية على معمارية زين في نهاية الربع الرابع.
↑ إدوارد جونز (21 أكتوبر 2016). "معالج AMD Zen: هل يُمثل تحديًا جديًا لشركة إنتل؟" . قناة برو. مؤرشف من الأصل في 23 يونيو 2016. تم الاطلاع عليه في 27 يونيو 2016 .
↑ مانيون، واين (8 فبراير 2017). "شركة AMD تروج لميزة حجم رقاقة Zen في مؤتمر ISSCC" . تقرير تقني. مؤرشف من الأصل في 9 فبراير 2017. تم الاطلاع عليه في 10 فبراير 2017 .
↑ «إنتل تقول إنه لا يُتوقع طرح رقائق 10 نانومتر في الأسواق الرئيسية قبل النصف الثاني من عام 2019 | آرس تكنيكا» . 27 يوليو 2018. مؤرشف من الأصل في 29 يوليو 2018. تم الاطلاع عليه في 29 يوليو 2018 .
↑ "يبدو أن تقنية "تيك توك" من إنتل قد ماتت، وأصبحت تُعرف باسم "تحسين بنية العمليات"" . Anandtech . مؤرشف من الأصل بتاريخ 23 مارس 2016. تم الاطلاع عليه بتاريخ 23 مارس 2016 .
↑ سميث، رايان (31 مايو 2016). "شركة AMD تستعرض بإيجاز معالج Zen "Summit Ridge" السيليكوني" . مؤرشف من الأصل في 5 يونيو 2016. تم الاطلاع عليه في 7 يونيو 2016 .
↑ "شركة AMD تعلن عن معالج Zen، الذي يحقق تحسناً بنسبة 40% في أداء المعالجة لكل دورة ساعة مقارنةً بمعالج Excavator - سيصدر في عام 2016" . 7 مايو 2015. مؤرشف من الأصل في 5 يونيو 2016. تم الاطلاع عليه في 4 يونيو 2016 .
↑ إيان كوتريس (2 يونيو 2015). "زيادة في أداء المعالج: ذاكرة تخزين مؤقتة من المستوى الأول مضاعفة، وتوقع أفضل للتفرعات - AMD تطلق معالج Carrizo: قفزة نوعية في كفاءة أجهزة الكمبيوتر المحمولة وتحديثات معمارية" . Anandtech. مؤرشف من الأصل في 16 فبراير 2016. تم الاطلاع عليه في 17 يناير 2016 .
↑ كاتريس، إيان (22 فبراير 2017). "AMD تطلق Zen" . Anandtech.com. مؤرشف من الأصل في 27 فبراير 2017. تم الاطلاع عليه في 22 فبراير 2017 .
1 2 3 كامبمان، جيف (13 ديسمبر 2016). "شركة AMD تُطلق معالجات Ryzen في قمة سلسلة Summit Ridge" . TechReport. مؤرشف من الأصل في 14 ديسمبر 2016. تم الاطلاع عليه في 13 ديسمبر 2016 .
↑ كاتريس، إيان. "معمارية AMD Zen الدقيقة، الجزء الثاني: استخلاص التوازي على مستوى التعليمات" . مؤرشف من الأصل بتاريخ 12 مارس 2017. تم الاطلاع عليه بتاريخ 10 مارس 2017 .
↑ ليدبيتر، ريتشارد (22 فبراير 2017). "نظريًا: كيف سيُحدث معالج Ryzen من AMD ثورة في سوق معالجات الألعاب" . يورو غيمر . مؤرشف من الأصل في 9 مارس 2017. تم الاطلاع عليه في 10 مارس 2017 .
↑ "معالجات Zen من AMD ستضم ما يصل إلى 32 نواة، وذاكرة DDR4 ثمانية القنوات" . TechSpot . مؤرشف من الأصل بتاريخ 28 فبراير 2016. تم الاطلاع عليه بتاريخ 24 فبراير 2016 .
↑ ماك (30 مارس 2017). "ذاكرة ECC ومعالجات AMD Ryzen - نظرة معمقة" . هاردوير كانوكس. مؤرشف من الأصل في 4 يوليو 2017. تم الاطلاع عليه في 14 يوليو 2017 .
١ ٢ "معالج APU قائم على معمارية Zen مزود بذاكرة HBM ليكون خليفة معالج AMD Carrizo" . ٤ يناير ٢٠١٦. مؤرشف من الأصل بتاريخ ١٢ يناير ٢٠١٦. تم الاطلاع عليه بتاريخ ١٠ يناير ٢٠١٦ .
↑ شروت، رايان (30 مايو 2017). "معرض كومبيوتكس 2017: شركة AMD تستعرض معالج Ryzen Mobile SoC مع رسومات Vega" . مجلة PC Perspective. مؤرشف من الأصل في 22 مارس 2019. تم الاطلاع عليه في 2 يونيو 2017 .
↑ " [ RFC PATCH v1 00/18 ] x86: تشفير الذاكرة الآمن (AMD)" . مؤرشف من الأصل بتاريخ 2016-05-01 . تم الاطلاع عليه بتاريخ 2016-05-09 .
↑ "ورقة عمل AMD حول تشفير الذاكرة" (ملف PDF) . مؤرشفة (ملف PDF) من الأصل بتاريخ 9 مايو 2016. تم الاطلاع عليها بتاريخ 9 مايو 2016 .
↑ "LKML - توم لينداكي (AMD) يشرح تشفير الذاكرة الآمن من AMD" . مؤرشف من الأصل بتاريخ 4 أغسطس 2016. تم الاطلاع عليه بتاريخ 9 مايو 2016 .
↑ "AMD - أدلة مطورين أخرى: إدارة مفاتيح التشفير الآمنة للتقنية الافتراضية (ملف PDF - 19/05/2016)" (ملف PDF) . مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 25/03/2017 . تم الاطلاع عليه بتاريخ 14/06/2017 .
↑ ل، أليكس؛ والراث، جوش (12 يناير 2017). "بودكاست رقم 432 - كابي ليك، فيغا، مراجعة معرض الإلكترونيات الاستهلاكية" . منظور الحاسوب الشخصي . تم الاطلاع عليه في 13 يناير 2017 .
↑ ماه أونغ، غوردون (28 سبتمبر 2016). "كيف تتحدى شريحة Zen القوية من AMD الصورة النمطية لأنظمة SoC" . مجلة PC World. مؤرشف من الأصل في 6 فبراير 2017. تم الاطلاع عليه في 13 يناير 2017 .
↑ جاستن، مايكل؛ سيكستون، ألين (3 مارس 2017). "شرائح AMD AM4 Ryzen" . موقع Tom's Hardware . تاريخ الاسترجاع: 3 مارس 2017 .
↑ سميث، رايان (12 ديسمبر 2016). "شركة AMD تعلن عن Radeon Instinct: معالجات رسوميات مُسرّعة للتعلم العميق، ستصدر في عام 2017" . موقع Anandtech. مؤرشف من الأصل في 12 ديسمبر 2016. تم الاطلاع عليه في 12 ديسمبر 2016 .
↑ شروت، رايان (12 ديسمبر 2016). "معالجات الرسوميات Radeon Instinct Machine Learning تتضمن Vega، معاينة الأداء" . PC Per. مؤرشف من الأصل في 11 أغسطس 2017. تم الاسترجاع في 12 ديسمبر 2016 .
↑ مجتبى، حسن (2017-03-07). "تفاصيل حول معالجات AMD Naples عالية الأداء للخوادم، بـ 32 نواة و64 خيطًا" . Wccftech . مؤرشف من الأصل بتاريخ 2018-11-24 . تم الاطلاع عليه بتاريخ 2018-11-24 .
↑ "تفاصيل إطلاق معالجات AMD Zen FX ووحدات المعالجة المسرعة (APUs) تظهر، وأداء فائق متوقع" . Tech Times . مؤرشف من الأصل بتاريخ 25 ديسمبر 2015. تم الاطلاع عليه بتاريخ 10 يناير 2016 .
↑ "معالج AMD Opteron ذو 32 نواة يتميز بتصميم MCM رباعي الرقاقات" . KitGuru . مؤرشف من الأصل بتاريخ 25 يناير 2016. تم الاطلاع عليه بتاريخ 10 يناير 2016 .
^ مارك مانتل (7 فبراير 2017). "خريطة طريق وحدة المعالجة المركزية 2017 - 2018: تطوير AMD- وIntel-CPUs/-APUs في der Übersicht" . أجهزة ألعاب الكمبيوتر (باللغة الألمانية). أرشفة من الأصلي في 1 مارس 2017 . تم الاسترجاع في 7 فبراير 2017 .
↑ لارابيل، مايكل (13 ديسمبر 2016). "شركة AMD تكشف عن المزيد من تفاصيل معالج Zen، المعروف رسميًا باسم Ryzen، ولا توجد تفاصيل عن نظام Linux حتى الآن" . فورونيكس. مؤرشف من الأصل في 14 ديسمبر 2016. تم الاطلاع عليه في 13 ديسمبر 2016 .
↑ "استهلاك الطاقة والكفاءة - مراجعة معالج AMD FX-8350: هل يُصلح معالج Piledriver عيوب معالج Bulldozer؟" . موقع Tom's Hardware . تاريخ النشر: 22 أكتوبر 2012. تاريخ الاسترجاع: 12 مارس 2017 .
↑ "معالج AMD Ryzen 7 1800X: استهلاك الطاقة ودرجات الحرارة" . موقع Tom's Hardware . 2017-03-02 . تاريخ الاطلاع: 2017-03-12 .
↑ "مراجعة معالج AMD Ryzen 7 1800X ومنصة AM4" . bit-tech . مؤرشف من الأصل بتاريخ 13 مارس 2017. تم الاطلاع عليه بتاريخ 12 مارس 2017 .
↑ "مراجعة معالج AMD Ryzen 7 1800X: الأداء الحالي والتحسين | استهلاك الطاقة والاستنتاجات" . www.pcper.com . 2 مارس 2017. مؤرشف من الأصل بتاريخ 3 يوليو 2017. تم الاطلاع عليه بتاريخ 12 مارس 2017 .
1 2 تشين، سام (13 فبراير 2020). "ما هي تقنية XFR؟ (AMD)" . دليل المعدات . تم الاطلاع عليه في 11 يونيو 2020 .
1 2 3 سافورد، مات. "مراجعة معالج AMD Ryzen 7 1700X" . مجلة PCMAG . تم الاطلاع عليه بتاريخ 14 مايو 2024 .
وان ، صموئيل ( 5 أبريل 2017). "مراجعة معالج AMD Ryzen 5 1600 تظهر قبل الإطلاق" . إي تكنكس . تم الاطلاع عليه بتاريخ 14 مايو 2024 .
1 2 هاغيدورن، هيلبرت (27 يوليو 2017). "مراجعة معالج AMD Ryzen 3 1200 و1300X" . www.guru3d.com . تاريخ الاسترجاع: 14 مايو 2024 .
1 2 3 أونغ، غوردون ماه (6 سبتمبر 2017). "معالج AMD Ryzen Threadripper: كل ما نعرفه حتى الآن عن هذا المعالج الجبار" . PCWorld . تم الاطلاع عليه بتاريخ 14 مايو 2024 .
↑ معالج AMD Athlon 200GE مع رسومات Radeon Vega 3. AMD.
↑ "AMD Athlon PRO 200GE APU" . AMD.
↑ "معالج AMD Athlon 220GE مع رسومات Radeon Vega 3" .
↑ معالج AMD Athlon 240GE مع رسومات Radeon Vega 3. AMD.
↑ "معالج AMD Athlon 3000G مع رسومات Radeon" . AMD.
↑ "تواصل AMD بيع معالجات Zen بتقنية 14 نانومتر في عام 2023" . موقع Tom's Hardware.
↑ "AMD Athlon 300GE" .
↑ "AMD Athlon Silver 3050GE" .
↑ "مواصفات HP Desktop Pro A G2" . هيوليت-باكارد.
↑ "معالج AMD Ryzen 3 2200GE مع رسومات Radeon Vega 8" .
↑ "معالج AMD Ryzen 3 PRO 2200GE مع رسومات Radeon Vega 8" .
↑ معالج AMD Ryzen 3 PRO 2200G مع بطاقة رسومات Radeon Vega 8. www.amd.com
↑ "المواصفات" . www.amd.com . تم الاطلاع عليه بتاريخ 10-06-2019 .
↑ "المواصفات" . www.amd.com . تم الاطلاع عليه بتاريخ 10-06-2019 .
↑ "معالج AMD Ryzen 5 2400G" . تم الاطلاع عليه بتاريخ 19 يناير 2018 .
↑ «معالجات Ryzen من الجيل الثاني من AMD ستصدر في أبريل، ووحدات المعالجة المركزية Ryzen APU لأجهزة سطح المكتب ستصل في 12 فبراير» . TechSpot . تاريخ الاسترجاع: 10 يونيو 2019 .
↑ بيتر برايت (8 يناير 2018). "خارطة طريق AMD لعام 2018: وحدات المعالجة المركزية المدمجة لأجهزة سطح المكتب في فبراير، ومعالجات Ryzen من الجيل الثاني في أبريل" . آرس تكنيكا . تم الاطلاع عليه بتاريخ 10 يونيو 2019 .
↑ "المواصفات" . www.amd.com . تم الاطلاع عليه بتاريخ 10-06-2019 .
↑ "مواصفات AMD Radeon Vega 3 للأجهزة المحمولة" . TechPowerUp . تم الاطلاع عليه بتاريخ 25 أبريل 2023 .
↑ ألكورن، بول (21 فبراير 2018). "شركة AMD تطلق معالجات Ryzen Embedded V1000 وEPYC Embedded 3000" . موقع Tom's Hardware . تاريخ الاسترجاع: 5 أبريل 2018 .
↑ كامبمان، جيف (7 مارس 2017). "منصة نابولي من AMD تستعد لإطلاق معالج Zen في مراكز البيانات" . تقرير تقني. مؤرشف من الأصل في 18 أغسطس 2017. تم الاطلاع عليه في 7 مارس 2017 .
↑ كاتريس، إيان (7 مارس 2017). "شركة AMD تُجهّز معالجات نابولي ذات 32 نواة لخوادم المعالج الواحد والمعالجين: ستُطرح في الربع الثاني" . موقع Anandtech. مؤرشف من الأصل في 11 سبتمبر 2017. تم الاطلاع عليه في 7 مارس 2017 .
↑ كامبمان، جيف (16 مايو 2017). "معالجات مركز البيانات من AMD في نابولي ستُحدث ضجة كبيرة" . تقرير تقني. مؤرشف من الأصل في 17 مايو 2017. تم الاطلاع عليه في 16 مايو 2017 .
↑ "أطلقت AMD سلسلة معالجات خوادم Epyc واسعة النطاق، تصل إلى 32 نواة لكل شريحة" . VentureBeat . 20 يونيو 2017. مؤرشف من الأصل في 8 أغسطس 2017. تم الاطلاع عليه في 8 أغسطس 2017 .
1 2 ""زيبيلين": نظام على شريحة واحدة لهياكل متعددة الرقاقات . 26 أكتوبر 2018. تم الاطلاع عليه في 27 سبتمبر 2024 .
1 2 3 4 5 6 7 8 9 10 11 "معالجات سلسلة AMD EPYC 7000" (ملف PDF) . AMD . يناير 2019. تم الاطلاع عليه في 25 مارس 2023 .
1 2 3 4 5 6 7 8 9 كاتريس، إيان (20 يونيو 2017). "مستقبل AMD في الخوادم: إطلاق معالجات سلسلة 7000 الجديدة وتحليل EPYC" . AnandTech . تم الاطلاع عليه في 21 يونيو 2017 .
1 2 3 4 5 كينيدي، باتريك (16 مايو 2017). "تفاصيل جديدة حول منصة الخوادم الناشئة AMD EPYC" . ServeTheHome . تم الاطلاع عليه في 16 مايو 2017 .
↑ "AMD EPYC 7261 – PS7261BEV8RAF" . CPU-World . 26 مارس 2023.
↑ كينيدي، باتريك (31 أكتوبر 2018). "معالج AMD EPYC 7261 ثماني النواة يُطلق بهدوء وحش ذاكرة التخزين المؤقت L3" . ServeTheHome . تم الاسترجاع في 28 مارس 2023 .
↑ "AMD EPYC 7371 – PS7371BDVGPAF" . CPU-World . 26 مارس 2023.
↑ "حواسيب عملاقة جديدة تعمل بمعالجات AMD تُطلق العنان للاكتشاف وتُسرّع الابتكار" (بيان صحفي). AMD. ١٣ نوفمبر ٢٠١٨. تاريخ الاطلاع: ٢٨ مارس ٢٠٢٣ .
↑ "AMD EPYC 7571 – PS7571BDVIHAF" . CPU-World . 25 مارس 2023.
↑ لارابيل، مايكل (7 نوفمبر 2018). "نظرة على أداء معالج AMD EPYC على سحابة أمازون EC2" . فورونيكس . تم الاطلاع عليه في 28 مارس 2023 .
↑ ألكورن، بول (21 فبراير 2018). "شركة AMD تطلق معالجات Ryzen Embedded V1000 وEPYC Embedded 3000" . موقع Tom's Hardware . تاريخ الاسترجاع: 5 أبريل 2018 .
1 2 3 4 5 6 7 8 "موجز المنتج: عائلة معالجات AMD EPYC المدمجة 3000" (ملف PDF) . AMD . 2018. تم الاطلاع عليه بتاريخ 26 مارس 2023 .
↑ "معالج AMD EPYC المدمج 3255 - PE3255BGR88AF" . CPU-World . 26 مارس 2023.

روابط خارجية

معالجات رايزن – AMD

[96] سعر التجزئة المقترح من الشركة المصنعة عند الإطلاق

[95] المجمعات الأساسية (CCX) × النوى لكل CCX

[102] سعر التجزئة المقترح من الشركة المصنعة عند الإطلاق

[101] المجمعات الأساسية (CCX) × النوى لكل CCX

[stability-104] تحتوي حزمة المعالج في الواقع على شريحتين إضافيتين غير نشطتين لتوفير الدعم الهيكلي لموزع الحرارة المتكامل.

[cconfig-105] تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)

[SFLOPS-106] يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

[Re-launched_Athlon-113] أعادت AMD إطلاق معالج Athlon 3000G المحدث في أواخر عام 2023 استنادًا إلى "Dali" (بدلاً من "Raven Ridge") ويدعم نظام التشغيل Windows 11 بسعر مقترح للبيع بالتجزئة يبلغ 40 دولارًا.^{[ 105 ]}

[cconfig-126] تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)

[SFLOPS-127] يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

[cconfig-128] تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)

[SFLOPS-129] يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

[cconfig-131] تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)

[SFLOPS-132] يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

[cconfig-134] تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)

[SFLOPS-135] يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

[cconfig-136] تظليل موحد : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض ووحدات الحساب (CU)

[SFLOPS-137] يتم حساب أداء الدقة الفردية من سرعة الساعة الأساسية (أو المعززة) للمعالج بناءً على عملية FMA .

[

[

[

[

[

[ 15 ]

[ 16 ]

[ 17 ]

[ 18 ]

[ 19 ]

[ 20 ]

[ 21 ]

[ 22 ]

[ 23 ]

[ 24 ]

[ 25 ]

[ 26 ]

[ 27 ]

[ 28 ]

[ 29 ]

[ 30 ]

[ 31 ]

[ 32 ]

[ 33 ]

[ 34 ]

[ 35 ]

[ 36 ]

[ 37 ]

[ 38 ]

[

[

[

[

[ 43 ]

[ 44 ]

[ 45 ]

[ 46 ]

[ 47 ]

[ 48 ]

[ 49 ]

[ 50 ]

[ 51 ]

[ 9 ]

[ 52 ]

[ 2 ]

[ 53 ]

[

[

[ 56 ]

[

[

[

[

[

[

[

[

[ 65 ]

[ 66 ]

[ 67 ]

[ 68 ]

[ 69 ]

[ 70 ]

[ 10 ]

[ 71 ]

[ 72 ]

[ 73 ]

[ 74 ]

[ 75 ]

[ 76 ]

[ 77 ]

[ 78 ]

[ 79 ]

[ 80 ]

[ 81 ]

[ 82 ]

[ 83 ]

[ 84 ]

[ 85 ]

[ 86 ]

[

[

[ 89 ]

[ 90 ]

[ 91 ]

[ 92 ]

[ 93 ]

[ 94 ]

[ i ]

[ أ ]

[ 95 ]

[ 96 ]

[ 97 ]

[ 98 ]

[ i ]

[ أ ]

[ 99 ]

[ ii ]

[ i ]

[ ii ]

اللغة	العربية (RTL)
روابط موسوعية	30 رابطاً
المصدر الأصلي	ويكيبيديا ↗
