10 بيس 2

الموسوعة الحرة
كابل 10BASE2 يظهر نهاية موصل BNC.
كابل 10BASE2 مع موصل BNC T.

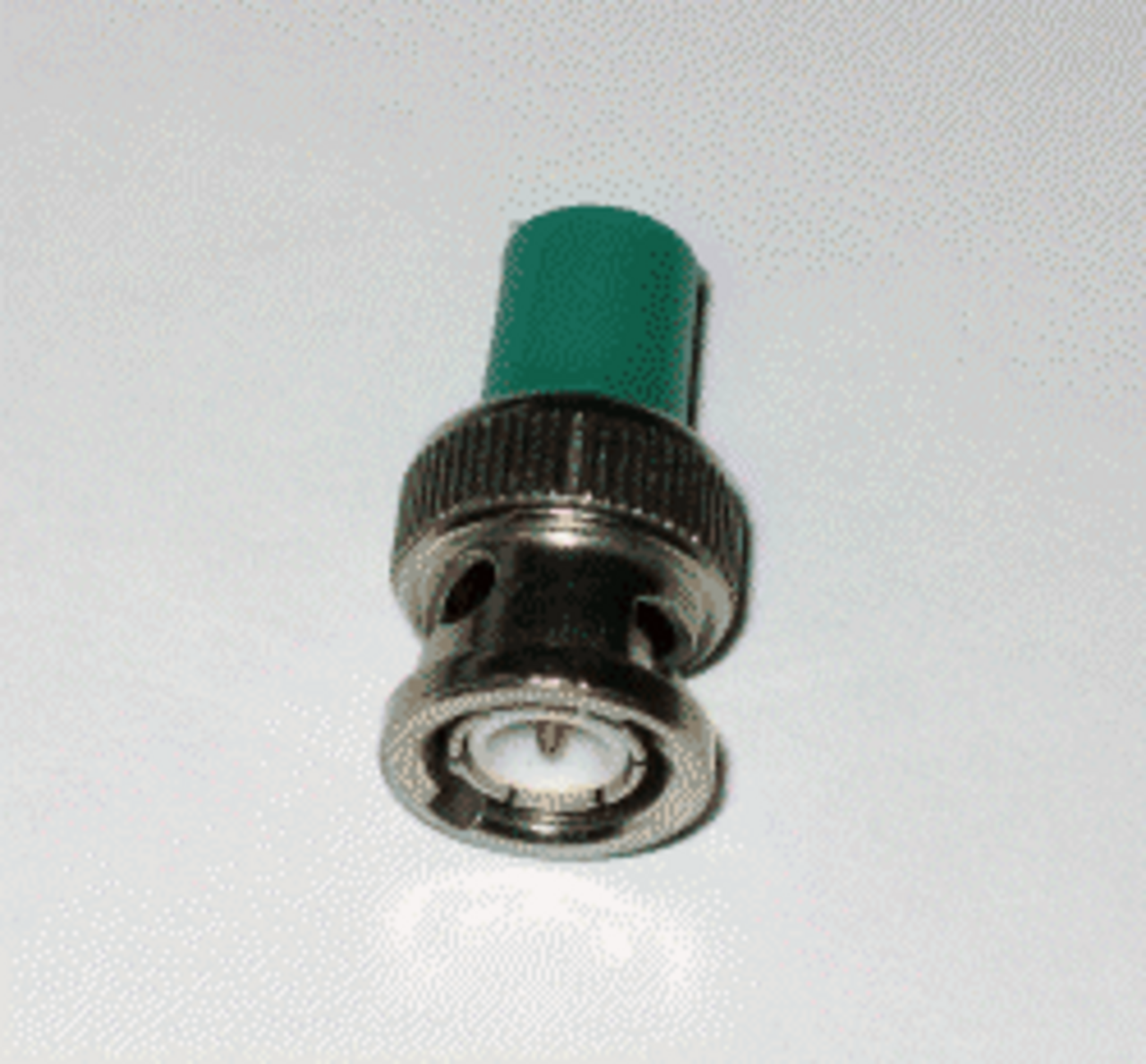

نهاية كابل 10BASE2.

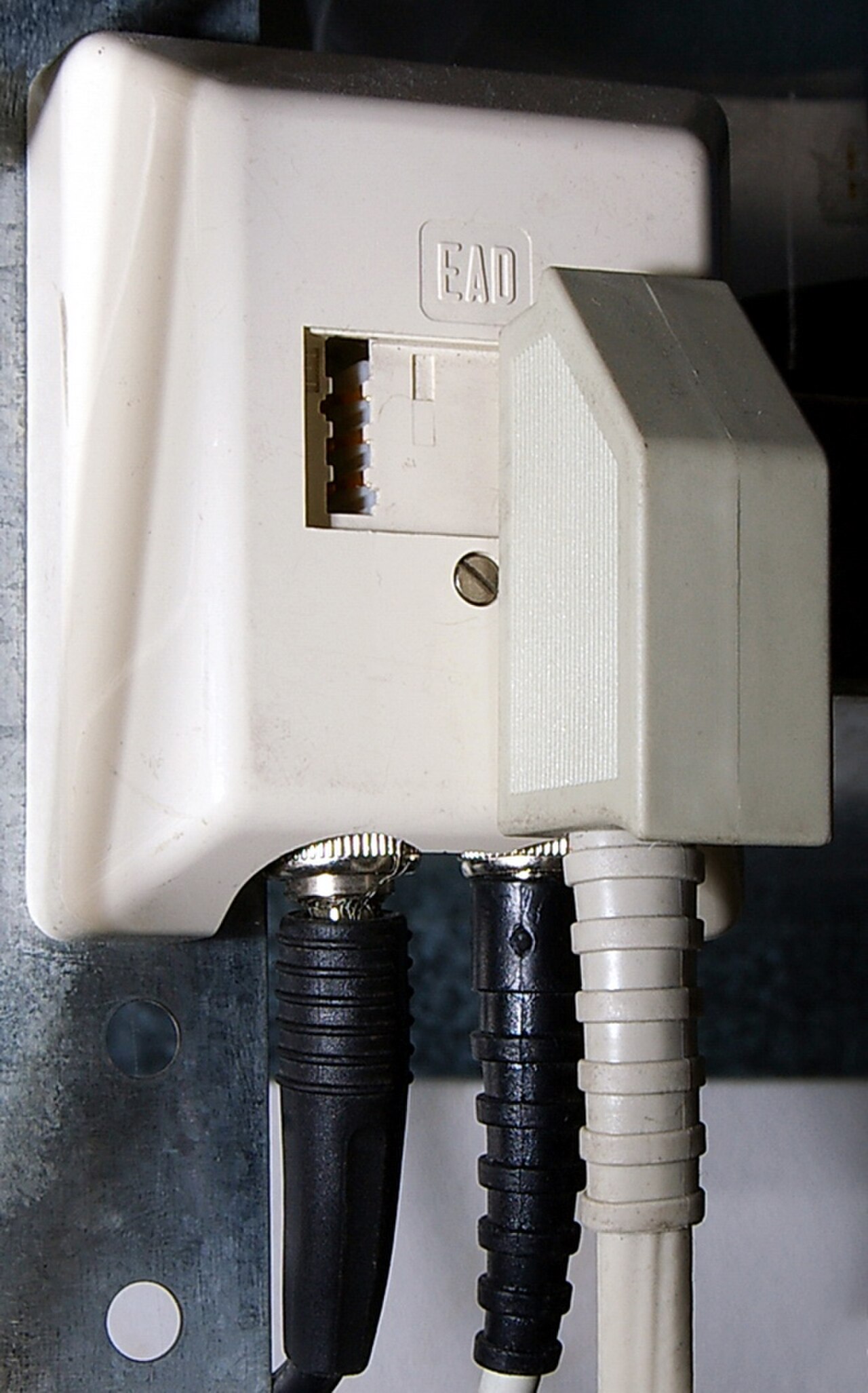

منفذ EAD

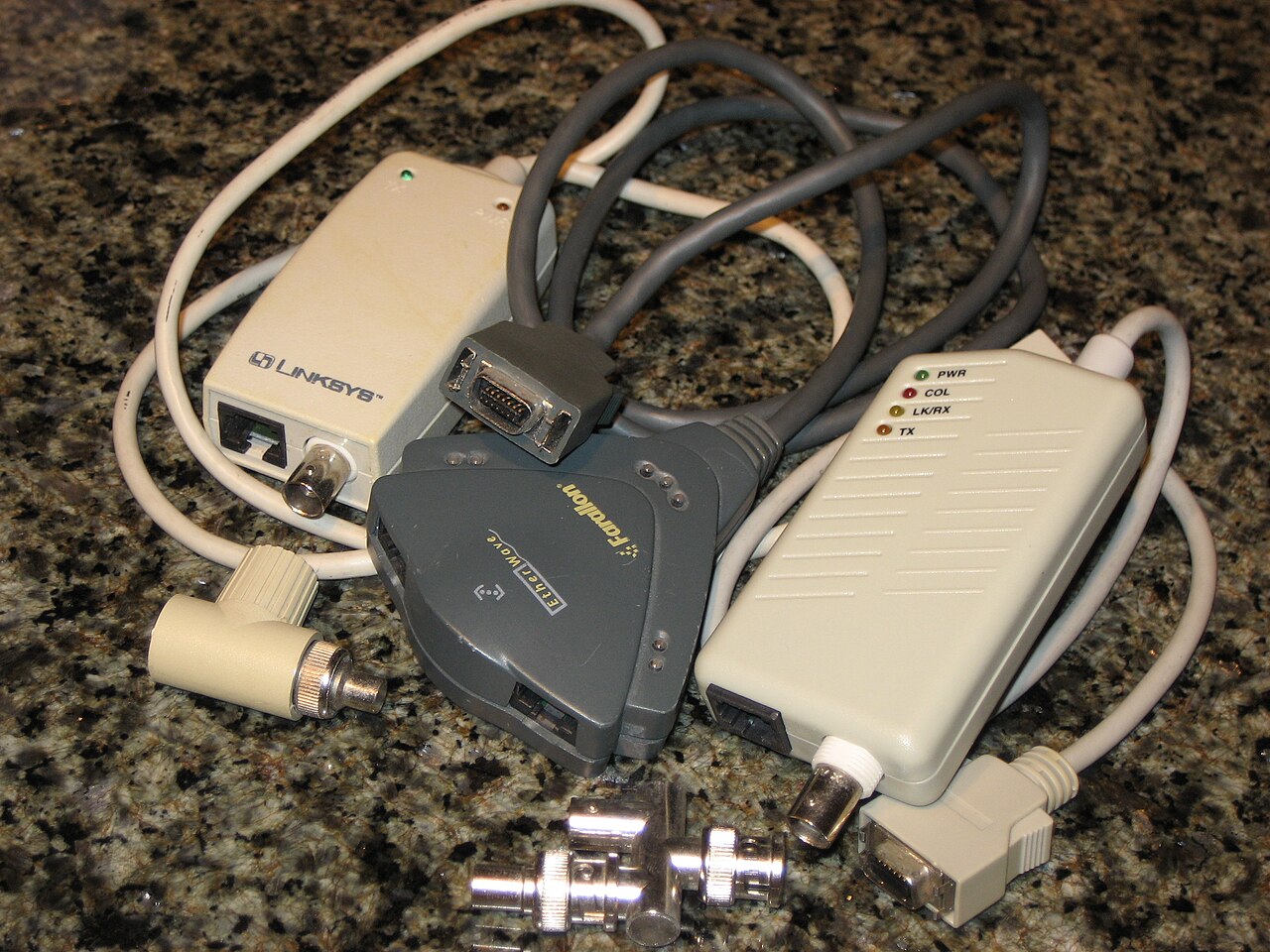

أنواع مختلفة من موصلات T، مع AAUIs (متغير AUI خاص بأجهزة كمبيوتر Apple )

10BASE2 (المعروف أيضًا باسم cheapestnet ، [1] وthin Ethernet ، وthinnet ، و thinwire ) هو أحد أشكال Ethernet التي تستخدم كبل محوري رفيع منتهي بموصلات BNC لبناء شبكة محلية . خلال منتصف إلى أواخر الثمانينيات، كان هذا هو السائدمعيار إيثرنت 10  ميجابت/ثانية .

تنافس استخدام شبكات الزوج المجدول مع استخدام 10BASE2 لكابل محوري واحد. في عام 1988، تم تقديم Ethernet عبر الزوج المجدول ، والذي يعمل بنفس السرعة 10 ميجابت/ثانية. في عام 1995، قام معيار Fast Ethernet بترقية السرعة إلى 100 ميجابت/ثانية، ولم يتم إجراء أي تحسين للسرعة على الإطلاق لشبكة thinnet. بحلول عام 2001، انخفضت أسعار بطاقات Fast Ethernet إلى أقل من 50 دولارًا. بحلول عام 2003، أصبحت معدات شبكات Wi-Fi متاحة على نطاق واسع وبأسعار معقولة.

بسبب الطلب الهائل على الشبكات عالية السرعة، والتكلفة المنخفضة لكابل الفئة 5 ، وشعبية شبكات 802.11 اللاسلكية، أصبح كل من 10BASE2 و 10BASE5 عتيقين بشكل متزايد، على الرغم من أن الأجهزة لا تزال موجودة في بعض المواقع. [2] اعتبارًا من عام 2011، أوقف IEEE 802.3 هذا المعيار للتثبيتات الجديدة. [3]

أصل الاسم

يشتق اسم 10BASE2 من عدة خصائص للوسيط المادي. يأتي الرقم 10 من سرعة الإرسال التي تبلغ 10  ميجابت/ثانية . يرمز BASE إلى إشارات النطاق الأساسي ، ويرمز الرقم 2 إلى طول مقطع أقصى يقترب من 200 متر (الطول الأقصى الفعلي هو 185 مترًا).

ترميز الإشارة

يستخدم إيثرنت بسرعة 10 ميجابت/ثانية ترميز مانشستر . يتم الإشارة إلى الصفر الثنائي من خلال انتقال من المنخفض إلى المرتفع في منتصف فترة البت ويتم الإشارة إلى الصفر الثنائي من خلال انتقال من المرتفع إلى المنخفض في منتصف فترة البت. يسمح ترميز مانشستر باستعادة الساعة من الإشارة. ومع ذلك، فإن التحولات الإضافية المرتبطة به تضاعف عرض النطاق الترددي للإشارة.

تصميم الشبكات

يبلغ الحد الأقصى لطول كابلات 10BASE2 المحورية 185 مترًا (607 قدمًا). يقتصر الحد الأقصى العملي لعدد العقد التي يمكن توصيلها بقطعة 10BASE2 على 30 [4] مع مسافة لا تقل عن 0.5 متر (20 بوصة) بين الأجهزة. [5] في شبكة 10BASE2، يتم توصيل كل جزء من الكابل بجهاز الإرسال والاستقبال (الذي عادةً ما يكون مدمجًا في محول الشبكة) باستخدام موصل BNC T ، [أ] مع توصيل جزء واحد بكل موصل أنثوي من T. يجب توصيل موصل T مباشرة بمحول الشبكة بدون وجود كابل بينهما.

كما هو الحال مع معظم حافلات السرعة العالية الأخرى ، يجب إنهاء أجزاء Ethernet بمقاوم عند كل طرف. يحتوي كل طرف من الكابل على[ب] في حالة عدم وجود طرف توصيل أو  انقطاع في الكابل، تنعكس إشارة التيار المتردد على الناقل، بدلاً من تبديدها ، عندما تصل إلى النهاية . لا يمكن تمييز هذه الإشارة المنعكسة عن التصادم، وبالتالي لا يمكن إجراء أي اتصال.

تحتوي بعض الموصلات على سلسلة معدنية متصلة بها لأغراض التأريض. يجب تأريض الكابل من أحد طرفيه فقط. قد يؤدي تأريض الموصلات من كلا الطرفين إلى حدوث حلقة أرضية وقد يتسبب في انقطاع الشبكة أو تلف البيانات عندما تمر موجات من الكهرباء عبر الدرع الخارجي للكابل المحوري.

عند توصيل شبكة 10BASE2، يجب توخي عناية خاصة لضمان توصيل الكابلات بشكل صحيح بجميع موصلات T. من الصعب بشكل خاص تشخيص جهات الاتصال أو الدوائر القصيرة السيئة. يميل الفشل في أي نقطة من كبلات الشبكة إلى منع جميع الاتصالات. لهذا السبب، قد يكون من الصعب صيانة شبكات 10BASE2 وغالبًا ما يتم استبدالها بشبكات 10BASE-T ، والتي (بشرط استخدام كابل الفئة 5 أو أفضل) وفرت أيضًا مسار ترقية جيد إلى 100BASE-TX .

مقارنات مع 10BASE-T

لا يمكن تمديد شبكات 10BASE2 بشكل عام دون قطع الخدمة مؤقتًا للمستخدمين الحاليين، كما أن وجود العديد من المفاصل في الكابل يجعلها أيضًا عرضة للانقطاع العرضي أو المتعمد. كانت هناك أنظمة خاصة ادعت تجنب هذه المشكلات (على سبيل المثال SaferTap) ولكنها لم تنتشر على نطاق واسع، ربما بسبب نقص التوحيد القياسي. يمكن تمديد 10BASE-T عن طريق إنشاء اتصال جديد بمحور. لا يؤدي وجود خلل في اتصال محور واحد بالضرورة إلى المساس بالاتصالات الأخرى بالمحور.

كانت أنظمة 10BASE2 تتمتع بعدد من المزايا مقارنة بـ 10BASE-T. لا يتطلب الأمر وجود محور كما هو الحال مع 10BASE-T، لذا كانت تكلفة الأجهزة ضئيلة، وكان التوصيل بالأسلاك سهلاً بشكل خاص حيث لا يلزم سوى سلك واحد، والذي يمكن الحصول عليه من أقرب جهاز كمبيوتر. جعلت هذه الخصائص 10BASE2 مثاليًا لشبكة صغيرة مكونة من جهازين أو ثلاثة أجهزة، ربما في المنزل حيث كان من المفيد إخفاء الأسلاك بسهولة. بالنسبة لشبكة مكتب معقدة أكبر، فإن صعوبة تتبع التوصيلات الرديئة جعلتها غير عملية. لسوء الحظ بالنسبة لـ 10BASE2، بحلول الوقت الذي أصبحت فيه شبكات الكمبيوتر المنزلية المتعددة شائعة، كان التنسيق قد حل محله بالفعل 10BASE-T.

المقارنات مع 10BASE5، استخدام AUI

يستخدم 10BASE2 كابل RG-58A/U أو ما شابه ذلك لطول مقطع أقصى يبلغ 185 مترًا على عكس الكابل الأكثر سمكًا المماثل لـ RG-8 المستخدم في شبكات 10BASE5 بطول أقصى يبلغ 500 متر. كان السلك من نوع RG-58 المستخدم بواسطة 10BASE2 غير مكلفًا وأصغر حجمًا وأكثر مرونة بكثير من البديل المتخصص RG-8. يمكن لـ 10BASE2 أيضًا استخدام كابل RG-59 . [6] [7]

قد تتضمن وحدة تحكم واجهة شبكة Ethernet (NIC) أجهزة الإرسال والاستقبال 10BASE2 وبالتالي توفر بشكل مباشر موصل 10BASE2 BNC (الذي يتم توصيل موصل T به)، أو قد تقدم موصل AUI يمكن لأجهزة الإرسال والاستقبال الخارجية (انظر وحدة التثبيت المتوسطة ) الاتصال به. يمكن أن تكون هذه أجهزة إرسال واستقبال لـ 10BASE2، ولكن أيضًا لـ 10BASE5 أو 10BASE-T. توفر بعض بطاقات NIC موصلات BNC وAUI، أو مجموعات أخرى بما في ذلك BNC و10BASE-T. مع وجود اتصالات متعددة، تم تصميم موصل واحد فقط ليتم استخدامه في نفس الوقت.

انظر أيضا

تحتوي ويكيميديا ​​كومنز على وسائط متعلقة بـ10 BASE2 .

ملحوظات

  1. ^ تم الترويج لموصلات أخرى مثل مقابس EAD كبديل أقل عرضة للخطأ من موصلات BNC.
  2. ^ تحتوي بعض الأجهزة مثل DEMPR وDESPR من Digital على نهاية مدمجة وبالتالي لا يمكن استخدامها إلا في نهاية مادية واحدة من مسار الكابل.

مراجع

  1. ^ Alex Djenguerian (يونيو 1986). "Ethernet/Cheapernet Physical Layer Made Easy with DP8391/92" (PDF) . National Semiconductor. مؤرشف من الأصل (PDF) في 2022-10-09 . تم الاسترجاع في 2019-08-13 .
  2. ^ "L-com تقدم محولات Thinnet (10Base-2) وThicknet (10Base-5) من الدرجة التجارية للتثبيتات القديمة". L-com, Inc. 2012-06-11 . تم الاسترجاع في 2012-07-01 .
  3. ^ IEEE 802.3-2012 10. مواصفات وحدة ربط الوسائط ووسائط النطاق الأساسي، النوع 10BASE2
  4. ^ IEEE 802.3 10.7.2.2 موضع MAU
  5. ^ IEEE 802.3 10.7.2.1 تقسيم الكابلات
  6. ^ روشان، بيجمان؛ ليري، جوناثان (2004). أساسيات الشبكة المحلية اللاسلكية 802.11. مطبعة سيسكو. ص. 12. رقم ISBN 978-1-58705-077-0.
  7. ^ رجب زاده، محمد. "ربط DP8392 بكابل 93X و75X" (PDF) . National Semiconductor . تم الاسترجاع في 14 مايو 2024 .
