واجهة وحدة ملحق أبل

واجهة وحدة التوصيل من آبل ( AAUI ) هي إعادة تصميم ميكانيكية من آبل لواجهة وحدة التوصيل القياسية (AUI) المستخدمة لتوصيل أجهزة الكمبيوتر بشبكة الإيثرنت . ^{[ 1 ] : 1} كانت واجهة AUI شائعة في الحقبة التي سبقت هيمنة شبكات 10BASE-T التي بدأت في أوائل التسعينيات؛ وكانت واجهة AAUI محاولة لجعل الموصل أصغر حجمًا وأكثر سهولة في الاستخدام، ^{[ 2 ]} على الرغم من أن الطبيعة الاحتكارية للواجهة تعرضت أيضًا لانتقادات. ^{[ 1 ] : 8}

تُعدّ AAUI جزءًا من نظام ملحقات إيثرنت يهدف إلى تسهيل الاتصال عبر الإيثرنت. عند طرح AAUI، كانت أنظمة الإيثرنت عادةً من نوع 10BASE2 ، والمعروفة أيضًا باسم ThinNet. يُطلق على نظام Apple اسم FriendlyNet. لا يستخدم نظام FriendlyNet 10BASE2 موصلات BNC T أو موصلات منفصلة. مقاومة 50 أوم . بدلاً من موصل BNC واحد يُدخل في موصل T موضوع في الخط، يحتوي جهاز الإرسال والاستقبال FriendlyNet على موصلين BNC، واحد على كل جانب، تُوصل بهما الكابلات. يقوم جهاز الإرسال والاستقبال بإنهاء الشبكة تلقائيًا في حال فقدان أحد الكابلات من أي من الجانبين. بالإضافة إلى ذلك، تُنهي كابلات Apple 10BASE2 الشبكة عند عدم توصيل أي جهاز بها. وبالتالي، يقل عدد الأخطاء التي قد تحدث عند توصيل شبكة ThinNet بشكل كبير. ونظرًا لأن أيًا من هذه الأخطاء قد يُعطل جزءًا من الشبكة، فإن هذا يُمثل تحسنًا ملحوظًا.

كانت معدات FriendlyNet باهظة الثمن. ولهذا السبب، كانت أجهزة كمبيوتر Apple، التي تم الترويج لها بأنها مزودة بتقنية Ethernet مدمجة، مكلفةً عند توصيلها بشبكة Ethernet، مما قد يضيف عُشر السعر الإجمالي لنظام الكمبيوتر. بالإضافة إلى ذلك، لم يكن لتقنية AAUI أي ميزة لأي نظام آخر غير 10BASE2، وبالتالي مع انتشار تقنية 10BASE-T، أصبح من المستحيل تبرير تكلفة جهاز الإرسال والاستقبال الخارجي. في النهاية، تخلت Apple عن النظام وباعت الاسم التجاري.

تحتوي أجهزة ماكنتوش كوادرا ، وسينتريس ، وباوربوك 500 ، وديو دوك 2 (لجهاز باوربوك ديو) ، وأجهزة باور ماكنتوش القديمة على منافذ AAUI، التي تتطلب أجهزة إرسال واستقبال خارجية. ومع اقتراب نهاية دعم تقنية AAUI، أصبحت تكلفة جهاز الإرسال والاستقبال الخاص بها عبئًا على المستهلكين. تتضمن الطرازات اللاحقة منافذ AAUI ومنافذ موصلات معيارية للتوصيل المباشر بشبكة 10BASE-T؛ ويمكن استخدام أي منهما، ولكن ليس كليهما في الوقت نفسه. كما توجد موصلات AAUI في بعض بطاقات محولات إيثرنت ذات فتحة المعالج المباشرة المستخدمة في أجهزة ماكنتوش LC وبيرفورما . اختفت تقنية AAUI بحلول أواخر التسعينيات، عندما اقتصرت أجهزة أبل الجديدة، بدءًا من سلسلة باور ماكنتوش G3 ذات اللون البيج ، على منافذ الموصلات المعيارية فقط.

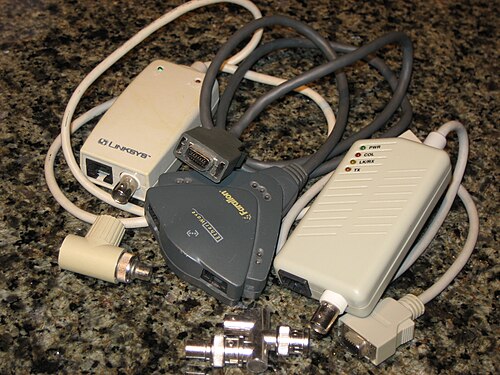

قامت العديد من الشركات الخارجية بتطوير أجهزة إرسال واستقبال AAUI. وقد أدخلت معظمها تبسيطات على الموصلات والكابلات، على الأرجح لخفض التكاليف. تستخدم معظم الشركات الخارجية، بالإضافة إلى أي معدات غير تابعة لشركة Apple، كابلات 10BASE2 القياسية، بما في ذلك موصلات T والإنهاء اليدوي. علاوة على ذلك، لم تكن كابلات 10BASE2 من Apple مناسبة لجميع الاستخدامات، حيث كانت تأتي بأطوال ثابتة فقط، ولم تكن أطرافها قابلة للفصل، مما يصعب عملية توصيلها عبر الجدران. لسوء الحظ، عند دمج أجهزة 10BASE2 من Apple وغيرها، ظهرت العديد من التكوينات التي تبدو طبيعية للكابلات والموصلات، والتي قد تتسبب في عدم موثوقية الشبكة أو عدم إمكانية استخدامها في المنطقة، مما يقلل من قيمة نظام توصيل 10BASE2 المعقد والخاص بشركة Apple.

تستخدم واجهة المستخدم الرسومية (AUI) موصل DA-15 ومشبكًا منزلقًا لتثبيت الاتصال ميكانيكيًا. أما واجهة المستخدم الرسومية المتقدمة (AAUI) فتستبدلهما بموصل صغير ذي 14 موضعًا، بمسافة 0.05 بوصة بين المواضع. ربما تم اختيار هذا الموصل لتجنب الخلط بينه وبين منفذ الشاشة في أجهزة ماكنتوش القديمة ، والذي يستخدم أيضًا موصل DA-15. ^{[ 3 ]} يُثبّت الموصل في مكانه باستخدام مشبكين أو خطافين على جانبيه خارج الغلاف، حيث يصدر صوت طقطقة تلقائيًا عند توصيله، ويمكن إزالته بسحب غلاف منزلق فوق جسم الموصل، مما يؤدي إلى فصل الخطافين. غالبًا ما تُستغنى أجهزة AAUI التابعة لجهات خارجية عن هذا الغلاف، مما يتطلب من المستخدم الضغط مباشرةً على ألسنة صغيرة على جانبي غلاف الموصل لفصل الخطافين.

تتشابه إشارات AAUI في الوصف والوظيفة والمتطلبات الكهربائية مع إشارات واجهة وحدة التوصيل (AUI) التي تحمل الاسم نفسه، كما هو موضح بالتفصيل في معيار IEEE 802.3-1990 CSMA/CD، القسم 7، ^{[ 4 ]} باستثناء أن معظم الأجهزة المضيفة توفر 5 فولتات فقط من الطاقة بدلاً من 12 فولتًا المطلوبة لمعظم أجهزة الإرسال والاستقبال AUI. وقد وفرت شركة Apple محولًا مزودًا بمصدر طاقة لتوفير 12 فولتًا المطلوبة، مما يسمح بتوصيل أجهزة الإرسال والاستقبال AUI القياسية بمنفذ AAUI. وقد سهّل ذلك الاتصال المباشر بشبكات إيثرنت 10BASE-F ( الألياف الضوئية ) و 10BASE5 (ThickNet)، والتي لم تكن أجهزة الإرسال والاستقبال AAUI متوفرة لها. ^{[ 5 ]}
