إنتل 80186

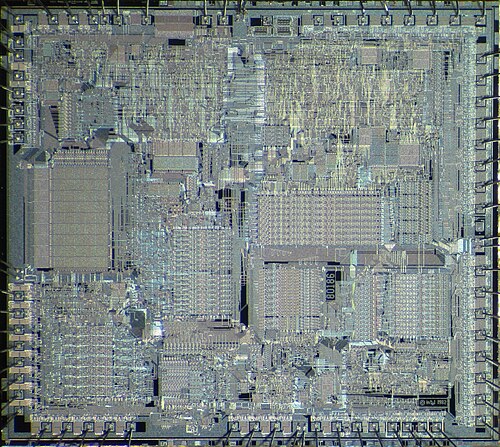

إنتل 80186 ، المعروف أيضًا باسم iAPX 186 ، ^{[ 5 ]} أو ببساطة 186 ، هو معالج دقيق ووحدة تحكم دقيقة تم طرحه عام 1982. وهو مبني على أساس إنتل 8086 ، ومثله، يحتوي على ناقل بيانات خارجي 16 بت مُدمج مع ناقل عناوين 20 بت . أما 80188 فهو نسخة معدلة منه بناقل بيانات خارجي 8 بت .

صُممت سلسلة 80186 لتقليل عدد الدوائر المتكاملة المطلوبة. وتضمنت ميزات مثل مولد الساعة ، ووحدة التحكم بالمقاطعات ، والمؤقتات ، ومولد حالة الانتظار ، وقنوات الوصول المباشر للذاكرة ، وخطوط اختيار الشريحة الخارجية . وقد استُخدمت في العديد من الأنظمة المدمجة ، كوحدات تحكم دقيقة مزودة بذاكرة خارجية.

كان معدل الساعة الأولي للمعالج 80186 هو 6 ميجاهرتز ، ولكن بفضل توفر المزيد من المكونات المادية للبرمجيات الدقيقة ، وخاصةً لحساب العناوين، تم إنجاز العديد من التعليمات الفردية في دورات ساعة أقل مقارنةً بالمعالج 8086 عند نفس تردد الساعة. على سبيل المثال، كان نمط عنونة السجل المشترك + العنوان الفوري أسرع بكثير من المعالج 8086، ^{[ أ ]} خاصةً عندما كان موقع الذاكرة هو أحد المعاملات والوجهة في آنٍ واحد. كما شهدت عمليتا الضرب والقسمة تحسنًا كبيرًا، حيث كانتا أسرع بعدة مرات من المعالج 8086 الأصلي، وتم تنفيذ عمليات الإزاحة متعددة البتات بسرعة تقارب أربعة أضعاف سرعة المعالج 8086.

أُضيفت بعض التعليمات الجديدة مع معالج 80186 (يُشار إليه في بعض جداول البيانات باسم مجموعة تعليمات 8086-2 ): تعليمات الإدخال / الإخراج (التي حلت محل عدة تعليمات عند معالجة إطارات المكدس)، وتعليمات الدفع / السحب (لدفع/سحب جميع السجلات العامة)، وتعليمات التحقق من فهرس المصفوفة مقابل حدودها، وتعليمات الإدخال / الإخراج (لإدخال/إخراج سلسلة نصية). كما أُضيف وضع فوري مفيد ^{لتعليمات} الدفع ، والضرب الفوري ، والإزاحة متعددة ^{البتات . وقد أُدرجت هذه التعليمات أيضًا في معالج 80286 المعاصر} وفي الرقاقات اللاحقة.

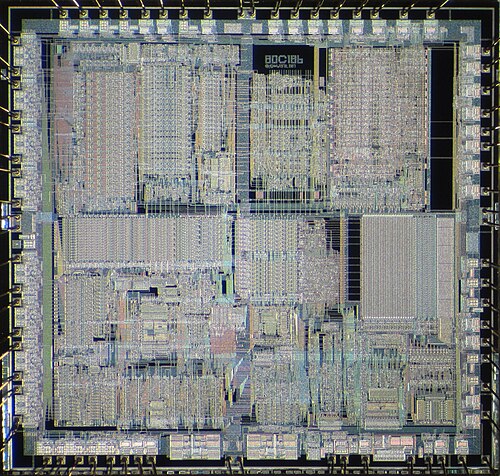

أدخلت النسخة المُعاد تصميمها من معالج CMOS ، 80C186، ميزة تحديث ذاكرة الوصول العشوائي الديناميكية (DRAM ) ، ووضع توفير الطاقة، وواجهة مباشرة مع المعالج المساعد الرقمي ذي الفاصلة العائمة 80C187 . وقد قامت شركة إنتل بتوريد هذا المعالج الدقيق إلى شركة فوجيتسو المحدودة حوالي عام 1985. ^{[ 6 ]} توفرت حزمتا معالج إنتل 80186 في عبوات PLCC ذات 68 طرفًا و PGA كعينات تجريبية في الربع الثالث من عام 1985. ^{[ 7 ]} تم بيع نسخة إنتل 80186-12 بتردد 12.5 ميجاهرتز، والتي تستخدم عملية HMOS-III بدقة 1.5 ميكرومتر ، بسعر 36 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 8 ]} أما نسخة إنتل 80C186 بتردد 12.5 ميجاهرتز، والتي تستخدم تقنية HMOS III-E، فتستهلك حوالي 90 مللي أمبير تحت الحمل العادي، و32 مللي أمبير فقط في وضع توفير الطاقة. كان متوفرًا في حزمة PLCC ذات 68 طرفًا، أو CPGA ، أو CLCC. ^{[ 9 ]}

كان الإصدار العسكري من معالج M80C186 متوفرًا  بترددين: 10 و12 ميجاهرتز. وقد استوفت هذه المعالجات معايير تطبيقات ناقل البيانات MIL-STD-883 Rev.  C و MIL-STD-1553  . يستهلك إصدار CHMOS بتردد 12 ميجاهرتز حوالي 100  مللي أمبير. وكانت العبوات المتوفرة هي CPGA ذات 68 طرفًا و CQFP . أما إصدار PGA من معالج M80C186 بتردد 10  ميجاهرتز، فكان متوفرًا بسعر 378 دولارًا أمريكيًا عند طلب 100 وحدة. ^{[ 10 ]}

كانت شريحة 80C186EB تصميمًا ثابتًا بالكامل للمنتج القياسي المُخصص لتطبيقات محددة، باستخدام تقنية CHMOS IV بدقة 1  ميكرومتر . توفرت هذه الشريحة بنسختين: 3 و5 فولت، مع تغليف PLCC ذي 84 طرفًا وتغليف QFP ذي 80 طرفًا من نوع EIAJ . كما توفرت بسعر 16.95 دولارًا أمريكيًا عند طلب 1000 وحدة. ^{[ 11 ]}

تحتوي وحدة التحكم الدقيقة Intel 80C186EC على 4 قنوات DMA، ووحدتي تحكم بالمقاطعات، و22 منفذ إدخال/إخراج تتحكم في قناتين تسلسليتين، و4 مؤقتات. كان سعر هذا الإصدار 17.70 دولارًا أمريكيًا عند طلب 1000 وحدة. كانت هذه الوحدة متوفرة بإصدار 5 فولت فقط. تحتوي كل من Intel 80C186EC و80C186EA على ثلاثة أوضاع مختلفة لإدارة الطاقة، وهي: وضع الخمول، ووضع إيقاف التشغيل، ووضع توفير الطاقة. يتوفر الإصدار 80C186EA بإصدارين: 5 فولت و3 فولت.

كان إصدار 80C186XL متوفرًا بتردد يصل إلى 20  ميجاهرتز، وهو متوافق مع إصدار CMOS الحالي من 80C186، والذي يتميز بأداء أعلى بنسبة 25% واستهلاك طاقة أقل بنسبة 50%. استخدم هذا الإصدار  تقنية تصنيع CMOS بدقة 1 ميكرومتر. كان كل من 80C186EA و80C186XL متوفرين بسعر 11.80 دولارًا أمريكيًا عند شراء 1000 وحدة. ^{[ 12 ]}

كان الإصدار 80188 ، المزود بناقل بيانات خارجي 8 بت ، متاحًا أيضًا؛ مما جعل توصيله بالأجهزة الطرفية أقل تكلفة. مع ذلك، ظلت سجلات 16 بت ونطاق عناوين الميغابايت الواحد دون تغيير. بلغت سرعة معالجة التعليمات مليون تعليمة في الثانية . ^{[ 17 ]} عادت إنتل لتزويد شركة فوجيتسو المحدودة بهذا المعالج الدقيق حوالي عام 1985. ^{[ 18 ]} كان المعالج 80188 متوفرًا في حزم PLCC وPGA ذات 68 طرفًا، وتم تسليم عينات منه لأول مرة في الربع الثالث من عام 1985. ^{[ 19 ]} كان الإصدار 80C188EB متوفرًا بتصميم ثابت بالكامل للمنتج القياسي الخاص بالتطبيقات، باستخدام تقنية CHMOS IV بدقة 1 ميكرون . كان متوفرًا بإصدارات 3 و5 فولت، مع حزم PLCC ذات 84 طرفًا وحزم EIAJ QFP ذات 80 طرفًا . كما كان متوفرًا بسعر 15.15 دولارًا أمريكيًا عند طلب 1000 وحدة. ^{[ 20 ]}

صُممت سلسلة 80188 بشكل عام للأنظمة المدمجة ، كوحدات تحكم دقيقة مزودة بذاكرة خارجية. ولتقليل عدد الرقاقات المطلوبة، تضمنت ميزات مثل مولد الساعة ، ووحدة التحكم بالمقاطعات ، والمؤقتات، ومولد حالة الانتظار ، وقنوات الوصول المباشر للذاكرة ، وخطوط اختيار الرقاقة الخارجية . بينما كان N80188 متوافقًا مع المعالج المساعد الرقمي 8087 ، لم يكن 80C188 كذلك، إذ لم تكن رموز التحكم في وحدة التحكم الإلكترونية المدمجة (ESC) مُدمجة فيه.

في 30 مارس 2006، أعلنت شركة إنتل أن إنتاج معالجي 80186 و80188، بالإضافة إلى إنتاج طرازات معالجات أخرى مثل 80386 و 80486 ، سيتوقف بنهاية سبتمبر 2007. ^{[ 28 ] [ 29 ]} قد تستمر جهات خارجية مختلفة في تصنيع بدائل متوافقة من حيث عدد الأطراف والتعليمات، ^{[ 30 ]} كما تتوفر إصدارات FPGA للعموم. ^{[ 31 ]}
