لم تعد شركة IBM تصنع أجهزة طرفية 3270، ولكن بروتوكول IBM 3270 لا يزال يستخدم بشكل شائع [ 4 ] عبر عملاء TN3270 [ 5 ] أو محاكاة طرفية 3270 أو واجهات الويب للوصول إلى التطبيقات القائمة على الحواسيب المركزية، والتي يشار إليها أحيانًا باسم تطبيقات الشاشة الخضراء .
مبادئ
صُممت سلسلة 3270 للاتصال بأجهزة الحاسوب المركزية، غالبًا في مواقع بعيدة، باستخدام التقنية المتاحة آنذاك في أوائل سبعينيات القرن العشرين. [ 2 ] كان الهدف الرئيسي للنظام هو زيادة عدد المحطات الطرفية التي يمكن استخدامها على جهاز حاسوب مركزي واحد. ولتحقيق ذلك، صُممت سلسلة 3270 لتقليل كمية البيانات المنقولة، وتقليل عدد المقاطعات التي تصل إلى جهاز الحاسوب المركزي. ومن خلال ضمان عدم مقاطعة وحدة المعالجة المركزية مع كل ضغطة مفتاح، تمكن جهاز حاسوب مركزي من طراز IBM 3033 من سبعينيات القرن العشرين، مزود بذاكرة رئيسية سعتها 16 ميجابايت فقط، من دعم ما يصل إلى 17500 محطة طرفية من سلسلة 3270 تحت نظام CICS .
نموذج لمجموعة حواسيب IBM 3270 مع وحدة تحكم واحدة متصلة بطابعة وشاشتين عرض.
معظم أجهزة 3270 مُجمّعة ، حيث يتصل جهاز أو أكثر بشاشة أو طابعة بوحدة تحكم (يحتوي جهازا 3275 و3276 على وحدة تحكم مُدمجة). [ 6 ] في البداية، كانت الأجهزة تتصل بوحدة التحكم عبر كابل محوري؛ لاحقًا، توفرت اتصالات Token Ring أو الكابل المزدوج المجدول أو الإيثرنت . تتصل وحدة التحكم المحلية مباشرةً بقناة حاسوب مركزي قريب. أما وحدة التحكم البعيدة فتتصل بخط اتصالات عبر مودم . غالبًا ما تكون وحدات التحكم البعيدة 3270 متعددة النقاط ، حيث تتصل عدة وحدات تحكم بخط واحد.
تُوصَّل أجهزة IBM 3270 بمُضاعِف الإرسال 3299 أو بوحدة تحكم المجموعة، مثل 3271 و3272 و3274 و3174، باستخدام كابلات محورية RG-62 ذات مقاومة 93 أوم في تكوين نقطة إلى نقطة، حيث يُخصَّص كابل واحد لكل طرفية. تُرسَل البيانات بمعدل بت 2.3587 ميجابت/ثانية باستخدام ترميز مانشستر التفاضلي المُعدَّل قليلاً . يدعم النظام أطوال كابلات تصل إلى 1500 متر (4900 قدم) ، على الرغم من أن وثائق IBM كانت تُشير عادةً إلى أن أقصى طول مدعوم للكابل المحوري هو 2000 قدم (610 أمتار) . [ 7 ] [ 8 ] في الأصل، كانت الأجهزة مُجهَّزة بموصلات BNC ، والتي استُبدِلت لاحقًا بموصلات خاصة ثنائية الغرض ( DPCs ) تدعم نظام كابلات الأزواج الملتوية المحمية من IBM دون الحاجة إلى مُوازِنات التوازن الحمراء .
في تدفق البيانات، يتداخل كل من النص ووظائف التحكم (أو التنسيق)، مما يسمح برسم الشاشة بأكملها كعملية إخراج واحدة. يتيح مفهوم التنسيق في هذه الأجهزة تقسيم الشاشة إلى حقول (مجموعات من خلايا الأحرف المتجاورة) يمكن ضبط العديد من سمات الحقول لها، مثل اللون، والتمييز ، ومجموعة الأحرف، والحماية من التعديل . [ 9 ] تشغل سمة الحقل موقعًا فعليًا على الشاشة ، وتحدد أيضًا بداية الحقل ونهايته. كما توجد سمات أحرف مرتبطة بمواقع الشاشة الفردية .
باستخدام تقنية تُعرف باسم "قراءة البيانات المُعدّلة" [ 10 ] ، يمكن أن تتضمن عملية إرسال واحدة إلى الحاسوب المركزي التغييرات من أي عدد من الحقول المُنسّقة التي تم تعديلها، دون إرسال أي حقول غير مُعدّلة أو بيانات ثابتة. تُحسّن هذه التقنية إنتاجية وحدة المعالجة المركزية ، وتقلل من حجم البيانات المُرسلة. يجد بعض المستخدمين المُعتادين على واجهات طرفية تعتمد على مقاطعات الأحرف هذه التقنية غير مألوفة. كما توجد إمكانية "مخزن القراءة المؤقت " [ 11 ] التي تنقل كامل محتوى مخزن شاشة 3270 ، بما في ذلك خصائص الحقول. يُستخدم هذا بشكل أساسي لأغراض تصحيح الأخطاء، للحفاظ على محتويات شاشة برنامج التطبيق مع استبدالها مؤقتًا بمعلومات تصحيح الأخطاء.
قدمت أجهزة 3270 المبكرة ثلاثة أنواع من لوحات المفاتيح. توفرت لوحة مفاتيح الآلة الكاتبة بنسختين: نسخة بـ 66 مفتاحًا بدون مفاتيح وظائف مبرمجة (PF) ، ونسخة بـ 78 مفتاحًا تحتوي على 12 مفتاحًا. احتوت كلتا النسختين على مفتاحي تنبيه للبرنامج (PA). [ 12 ] [ 13 ] احتوت لوحة مفاتيح إدخال البيانات على 5 مفاتيح PF ومفتاحي PA. احتوت لوحة مفاتيح وحدة التحكم الخاصة بالمشغل على 12 مفتاح PF ومفتاحي PA. [ 14 ] : ص 19. احتوت أجهزة 3270 اللاحقة على مفتاح تنبيه [ b ] ، ومفتاح تحديد المؤشر [ c ] ، ومفتاح طلب النظام، و24 مفتاح PF، و3 مفاتيح PA. كما احتوت على مفتاح طلب اختبار (TEST REQ). عند الضغط على أحد هذه المفاتيح، تقوم وحدة التحكم الخاصة به بتوليد مقاطعة إدخال/إخراج [ d ] إلى الحاسوب المضيف، وعرض مُعرّف تنبيه (AID) يُحدد المفتاح الذي تم الضغط عليه. يمكن استدعاء وظائف برنامج التطبيق مثل الإنهاء، أو الانتقال إلى الصفحة التالية، أو الانتقال إلى الصفحة التالية، أو المساعدة عن طريق ضغطة مفتاح واحدة، مما يقلل الحمل على المعالجات المشغولة للغاية.
من عيوب هذا النهج عدم إمكانية الاستجابة لضغطات المفاتيح الفردية، على غرار برنامج vi . وللسبب نفسه، لم ينجح نقل برنامج Lotus 1-2-3 إلى الحواسيب المركزية المزودة بشاشات 3279، لأن مبرمجيه لم يتمكنوا من تكييف واجهة المستخدم الخاصة بالبرنامج مع عرض الشاشة في كل مرة بدلاً من عرض حرف واحد في كل مرة. مع ذلك، كان من الممكن التنبؤ باستجابة المستخدم النهائي بشكل أفضل مع شاشة 3270، وهو ما لاقى استحسان المستخدمين.
التطبيقات
بعد طرحها، كانت أجهزة 3270 والأجهزة المتوافقة معها هي الأكثر استخدامًا على أنظمة IBM System/370 والأنظمة اللاحقة. [ 15 ] وقد افترضت برامج IBM وبرامج الجهات الخارجية التي تضمنت مكونًا تفاعليًا وجود أجهزة 3270، وقدمت مجموعة من لوحات ISPF والبرامج الداعمة.
يدعم دعم وحدة تشغيل العرض المستقلة للجهاز (DIDOCS) في دعم وحدة التحكم المتعددة (MCS) لنظام التشغيل OS/360 والإصدارات اللاحقة أجهزة 3270، وفي الواقع، لم يعد MCS في الإصدارات الحالية من MVS يدعم وضع الخط، [ e ] أجهزة 2250 أو 2260 .
وفر نظام التشغيل MUSIC/SP الخاص بجامعة ماكجيل الدعم لمحطات وتطبيقات 3270، بما في ذلك محرر نصوص ملء الشاشة، ونظام قوائم، ووظيفة PANEL لإنشاء تطبيقات ملء الشاشة 3270.
تُعدّ علامة البيانات المُعدّلة مناسبةً تمامًا لتحويل مدخلات البطاقات المثقبة المُنسّقة والمنظمة إلى شاشة العرض 3270. وباستخدام البرمجة المناسبة، يُمكن دمج أي برنامج دفعي يستخدم مدخلات البطاقات المنسّقة والمنظمة مع طرفية 3270.
حقق برنامج OfficeVision من IBM ، المتخصص في برامج الإنتاجية المكتبية ، نجاحًا باهرًا مع نظام التفاعل 3270 بفضل تصميمه المتقن. ولسنوات عديدة، كان تقويم PROFS الشاشة الأكثر شيوعًا على أجهزة الكمبيوتر المكتبية حول العالم.
يمكن أن تكون أجهزة 3270 جزءًا من شبكة SNA (بنية شبكة النظام) أو شبكة غير SNA. إذا كانت وحدات التحكم متصلة بشبكة SNA، فإنها تظهر لشبكة SNA كوحدات فيزيائية من النوع 2.0 (PU2.1 لشبكة APPN)، وعادةً ما تكون متصلة بوحدات منطقية من النوع 1 و2 و3. يتم التحكم في وحدات التحكم المحلية المتصلة بالقناة بواسطة VTAM (طريقة الوصول إلى الاتصالات الافتراضية) . أما وحدات التحكم البعيدة، فيتم التحكم فيها بواسطة برنامج التحكم بالشبكة (NCP) في معالج الواجهة الأمامية ، أي 3705 و 3720 و 3725 و 3745 وVTAM.
أطراف ثالثة
كانت جامعة ميشيغان من أوائل الجهات التي طورت أنظمة تشغيل ودعمت جهاز 3270 والإصدارات السابقة له، حيث أنشأت نظام ميشيغان الطرفي ( MTS ) لضمان استخدام الجهاز خارج نطاق الشركة المصنعة. وقد ظل نظام MTS هو نظام التشغيل الافتراضي في ميشيغان لسنوات عديدة، واستمر استخدامه حتى تسعينيات القرن الماضي.
قامت العديد من الشركات المصنعة، مثل GTE و Hewlett-Packard و Honeywell / Incoterm Div و Memorex و ITT Courier و McData و Harris و Alfaskop و Teletype / AT&T، بتطوير محطات طرفية متوافقة مع معيار 3270 ، أو قامت بتعديل محطات ASCII مثل سلسلة HP 2640 لتتمتع بقدرة مماثلة على نقل البيانات على شكل كتل، بحيث تُرسل شاشة واحدة في كل مرة، مع إمكانية التحقق من صحة البيانات. وقد ميّزت الصناعة بين وحدات التحكم "المتوافقة مع النظام" ووحدات التحكم "المتوافقة مع التوصيل"، حيث تعني "التوافق مع النظام" أن نظام الطرف الثالث متوافق مع تدفق بيانات 3270 المُنهى في الوحدة، بينما تعني "التوافق مع التوصيل" أيضًا التوافق على مستوى الكابل المحوري، مما يسمح بتوصيل محطات IBM الطرفية بوحدة تحكم تابعة لجهة خارجية أو العكس.
تُبنى التطبيقات الحديثة أحيانًا على تطبيقات 3270 القديمة، باستخدام أدوات برمجية لالتقاط ( استخراج البيانات من الشاشة) ونقل البيانات إلى صفحات الويب أو واجهات المستخدم الرسومية.
يتكون النظام الفرعي لمحطة العرض IBM 3270 من شاشات عرض وطابعات ووحدات تحكم. تشمل الميزات الاختيارية للطرازين 3275 و3277 قلم التحديد ، ومجموعة أحرف ASCII بدلاً من EBCDIC ، وجهاز إنذار صوتي، وقفل لوحة المفاتيح. كان قفل لوحة المفاتيح الرقمي متاحًا، حيث يقوم بقفلها إذا حاول المستخدم إدخال بيانات غير رقمية في حقل مُعرَّف على أنه رقمي. [ 14 ] لاحقًا ، أُضيف قارئ بطاقات تعريف المستخدم، والذي يمكنه قراءة المعلومات المُشفَّرة على بطاقة الشريط المغناطيسي .
شاشات العرض
بشكل عام، تسمح طرازات 3277 بإدخال الأحرف الكبيرة فقط، باستثناء لوحات المفاتيح المختلطة EBCDIC/APL أو لوحات مفاتيح النصوص ، التي تدعم الأحرف الصغيرة. كانت إمكانية إدخال الأحرف الصغيرة والمفاتيح الميتة متاحة كطلب عرض سعر ( RPQ )؛ وقد أُضيفت هذه الميزات إلى طرازات 3278 و3279 اللاحقة.
تضمنت نسخة من جهاز IBM PC تُسمى 3270 PC ، صدرت في أكتوبر 1983، محاكاة طرفية 3270. وتلتها لاحقًا أجهزة 3270 PC/G (رسومات)، و3270 PC/GX (رسومات موسعة)، و3270 Personal Computer AT، و3270 PC AT/G (رسومات)، و3270 PC AT/GX (رسومات موسعة).
القطع مقابل DFT
يوجد نوعان من شاشات العرض 3270 فيما يتعلق بمكان انتهاء تدفق بيانات 3270:
بالنسبة لشاشات CUT (وحدة التحكم الطرفية)، ينتهي التدفق في وحدة التحكم في العرض، حيث تقوم وحدة التحكم بتوجيه الشاشة لتحريك المؤشر، ووضع حرف، وما إلى ذلك. يتم ترجمة EBCDIC بواسطة وحدة التحكم إلى "مجموعة الأحرف 3270"، ويتم ترجمة رموز مسح لوحة المفاتيح من الطرفية، التي تقرأها وحدة التحكم من خلال استطلاع، بواسطة وحدة التحكم إلى EBCDIC.
بالنسبة لشاشات العرض من نوع DFT (محطة الوظائف الموزعة)، يقوم المتحكم بتوجيه معظم تدفق بيانات 3270 إلى الشاشة. وتقوم الشاشة بتفسير بروتوكول 3270 بنفسها.
إضافةً إلى تمرير تدفق بيانات 3270 مباشرةً إلى الجهاز الطرفي، مما يتيح ميزات مثل EAB (السمات الموسعة والرسومات وغيرها)، مكّنت تقنية DFT أيضًا من تشغيل جلسات متعددة (حتى 5 جلسات متزامنة)، وهي ميزة موجودة في شاشات العرض متعددة الجلسات 3290 و3194. وقد استُخدمت هذه الميزة على نطاق واسع في برامج محاكاة الجهاز الطرفي 3270 من الجيل الثاني.
كما أتاحت ميزة MLT - المحطات المنطقية المتعددة في وحدة التحكم 3174 إمكانية إجراء جلسات متعددة من محطة طرفية من نوع CUT.
القطع مقابل DFT
اسم محطة العرض
القطع مقابل DFT
3178 — جميع الطرازات
يقطع
3179 — النموذج 1
يقطع
3179 — الطرازات G1، G2
DFT
3180 — النموذج 1
يقطع
3191 — جميع الطرازات
يقطع
3192 — الموديلات C، D، F، L، W
يقطع
3192 — موديل G
DFT
3193 — جميع الطرازات
DFT
3194 — جميع الطرازات
DFT
3277 — جميع الطرازات
يقطع
3278 — جميع الطرازات
يقطع
3279 — جميع الطرازات
يقطع
3290 — جميع الطرازات
DFT
3472 — باستثناء الطراز G
يقطع
3472 — طراز G
DFT
3482 — جميع الطرازات
DFT
3277
3277 موديل 1: طرفية 40×12
3277 النموذج 2: طرفية 80×24، أكبر نجاح على الإطلاق [ 19 ]
3277 GA: جهاز 3277 مزود بمدخلات /مخرجات RS232C ، ويستخدم غالبًا لتشغيل شاشة رسومية Tektronix 4013 أو 4015 (أحادية اللون).

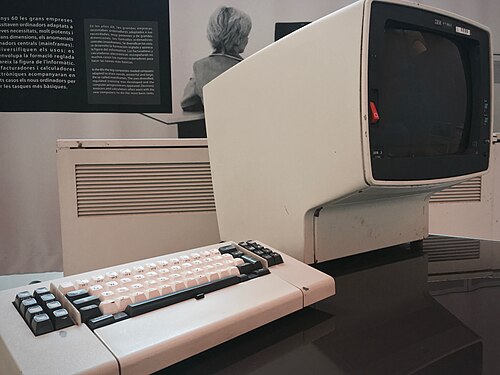

المحطة 3278
3278
3278 طرازات 1-5: الجيل التالي، مع أحرف مميزة ومفاتيح ميتة في البلدان التي تحتاج إليها
النموذج 1: 80x12
النموذج 2: 80×24
النموذج 2A: 80x24 (وحدة تحكم) مع 4 أسطر محجوزة
طرفيات IBM 3278 و 3279 جنبًا إلى جنبالنموذج 3: 80×32 أو 80×24 (قابل للتبديل)
النموذج 4: 80×43 أو 80×24 (قابل للتبديل)
النموذج 5: 132×27 أو 80×24 (قابل للتبديل)
ميزة التمييز الموسّع: إمكانية تحديد خصائص التمييز على الأحرف الفردية وكذلك على الحقول. بالنسبة للطراز 3278، تتضمن هذه الميزة ما يلي:
وميض
مجموعة الأحرف
فيديو معكوس
مسطر
الرموز المبرمجة (PS): أحرف قابلة للبرمجة؛ قادرة على عرض رسومات أحادية اللون
قدم جهاز 3278، إلى جانب شاشة العرض الملونة 3279 وطابعة 3287، تقنية Extended Display Stream (EDS) كإطار عمل للميزات الجديدة.
3279
محطة عرض ملونة IBM 3279مبرمج حاسوب من شركة إنفورماتيكس جنرال يستخدم طرفية IBM 3279يعرض جهاز IBM 3279-S3G مخططًا دائريًا، يظهر فيه برق أخضر
كان جهاز IBM 3279 أول جهاز طرفي ملون من إنتاج شركة IBM [ 20 ] . أعلنت IBM في البداية عن أربعة نماذج، ثم أضافت لاحقًا نموذجًا خامسًا لاستخدامه كوحدة تحكم للمعالج.
نماذج
الموديل 2A: اللون الأساسي 80-24
الموديل 2B: 80-24 لون ممتد
النموذج 2C: لون أساسي 80-24 (وحدة التحكم) مع 4 أسطر محجوزة
الموديل 3A: اللون الأساسي 80-32
الموديل 3B: 80-32 لون ممتد
طراز S3G: 80-32 لون موسع مع مجموعة رموز مبرمجة
اللون الأساسي
في وضع اللون الأساسي، تحدد سمات مجال الحماية والشدة اللون:
وضع اللون الأساسي
حماية
شدة
لون
غير محمي
طبيعي
أخضر
غير محمي
تكثيف
أحمر
محمي
طبيعي
أزرق
محمي
تكثيف
أبيض
ألوان موسعة
في وضع الألوان الموسّع، يحدد حقل اللون وخصائص الأحرف اللون كواحد من
محايد (أبيض)
أحمر
أزرق
أخضر
لون القرنفل
أصفر
الفيروزي
طُرح جهاز 3279 في عام 1979. [ 21 ] وقد استُخدم على نطاق واسع كطرفية حاسوب مركزي من IBM قبل شيوع استخدام الحواسيب الشخصية لهذا الغرض. كان جزءًا من سلسلة 3270، حيث استخدم تدفق بيانات 3270. [ 22 ] يمكن توصيل هذه الأطراف بوحدة تحكم 3274، إما عبر قناة اتصال مباشرة بحاسوب مركزي من IBM أو عبر وصلة SDLC ( التحكم المتزامن في وصلة البيانات ). في بروتوكول بنية شبكة الأنظمة (SNA)، كانت هذه الأطراف من النوع المنطقي 2 (LU2). استخدم الطرازان الأساسيان 2A و3A اللونين الأحمر والأخضر لحقول الإدخال، والأزرق والأبيض لحقول الإخراج. أما الطرازان 2B و3B، فقد دعما سبعة ألوان، وعند تجهيزهما بميزة مجموعة الرموز المبرمجة الاختيارية، احتوى كل منهما على مجموعة أحرف قابلة للتحميل يمكن استخدامها لعرض الرسومات. يمكن إضافة ميزة مجموعة الرموز المبرمجة ميدانيًا، وكانت قياسية في الطراز S3G.
يُعدّ 3290 طرفية وظائف موزعة (DFT) ويتطلب من وحدة التحكم القيام بتحميل تنازلي (DSL) للبرامج الثابتة من القرص المرن أو القرص الصلب.
317x
3178: محطة ذات تكلفة أقل (1983)
3179: تم الإعلان عن محطة طرفية ملونة منخفضة التكلفة [ 26 ] في 20 مارس 1984.
3180
كانت شاشة 3180 شاشة أحادية اللون، طُرحت في 20 مارس 1984، وكان بإمكان المستخدم ضبطها على عدة أوضاع عرض أساسية وموسعة؛ جميع الأوضاع الأساسية لها حجم شاشة رئيسي 24×80. أما الوضعان 2 و2+ فلهما حجم شاشة ثانوي 24×80، والوضعان 3 و3+ فلهما حجم شاشة ثانوي 32×80، والوضعان 4 و4+ فلهما حجم شاشة ثانوي 43×80، والوضعان 5 و5+ فلهما حجم شاشة ثانوي 27×132. يمكن للتطبيق تجاوز أحجام الشاشة الرئيسية والبديلة للوضع الموسع. كما دعمت شاشة 3180 قسمًا واحدًا صريحًا يمكن إعادة تهيئته تحت تحكم التطبيق.
3191
محطة العرض IBM 3191 عبارة عن شاشة CRT أحادية اللون اقتصادية. الطرازان A وB عبارة عن شاشات CRT مقاس 12 بوصة بسعة 1920 حرفًا. أما الطرازات D وE وL فهي شاشات CRT مقاس 14 بوصة بسعة 1920 أو 2560 حرفًا.
3192
يوفر الطراز C شاشة CRT بسبعة ألوان مقاس 14 بوصة بدقة 80×24 أو 80×32 حرفًا
يوفر الطراز D شاشة CRT أحادية اللون خضراء مقاس 15 بوصة بدقة 80×24 أو 80×32 أو 80×44 أو 132×27 حرفًا
يوفر الطراز F شاشة CRT عالية الدقة مقاس 14 بوصة بسبعة ألوان مع 80×24 أو 80×32 أو 80×44 أو 132×27 حرفًا
يوفر الطراز G شاشة CRT بسبعة ألوان مقاس 14 بوصة بدقة 80×24 أو 80×32 حرفًا
يوفر الطراز L شاشة CRT أحادية اللون خضراء مقاس 15 بوصة بدقة 80×24 أو 80×32 أو 80×44 أو 132×27 حرفًا مع إمكانية استخدام قلم التحديد [ g ].
يوفر طراز W شاشة CRT سوداء وبيضاء مقاس 15 بوصة بدقة عرض 80×24 أو 80×32 أو 80×44 أو 132×27 حرفًا
3193
محطة العرض IBM 3193 عبارة عن شاشة عرض CRT عالية الدقة، عمودية، أحادية اللون، بقياس 380 مم (15 بوصة)، توفر إمكانية عرض مستندات بحجم يصل إلى A4 أو Letter، بالإضافة إلى البيانات الأبجدية الرقمية. يمكن إرسال الصور المضغوطة إلى 3193 من الماسح الضوئي، ويتم فك ضغطها داخل المحطة. يُعد ضغط بيانات الصور تقنيةً لتوفير وقت الإرسال وتقليل متطلبات التخزين.
3194
إن جهاز IBM 3194 عبارة عن محطة عرض تتميز بمحرك أقراص مرنة 3.5 بوصة بسعة 1.44 ميجابايت ونقل IND$FILE .
يوفر الطراز C شاشة CRT ملونة مقاس 12 بوصة بدقة 80×24 أو 80×32 حرفًا
يوفر الطراز D شاشة CRT أحادية اللون مقاس 15 بوصة بدقة عرض 80×24 أو 80×31 أو 80×44 أو 132×27 حرفًا
يوفر الطراز H شاشة CRT ملونة مقاس 14 بوصة بدقة عرض 80×24 أو 80×31 أو 80×44 أو 132×27 حرفًا
تالي
3104: طرفية متصلة بحلقة R منخفضة التكلفة لنظام IBM 8100
3472 نافذة المعلومات
شاشات غير تابعة لشركة IBM
قامت العديد من الشركات المصنعة الخارجية بإنتاج شاشات 3270 بالإضافة إلى شركة IBM.
جي تي إي
قامت شركة GTE بتصنيع نظام عرض الفيديو IS/7800 [ 27 ] ، المتوافق اسميًا مع شاشات IBM 3277 المتصلة بجهاز 3271 أو 3272. وقد أدى عدم التوافق مع ترتيب مخزن RA المؤقت إلى تعطيل شاشة تسجيل الدخول في VM/SE (SEPP).
هاريس
قامت شركة Harris بتصنيع أنظمة المحطات الطرفية من سلسلة 8000 [ 28 ] ، المتوافقة مع شاشات IBM 3277 المتصلة بجهاز 3271 أو 3272.
قامت شركة هاريس لاحقًا بتصنيع أنظمة معالجة المعلومات 9100-9200 [ 29 ] ، والتي تضمنت
قدمت شركة AT&T جهاز Dataspeed 40 الطرفي/وحدة التحكم، المتوافق مع IBM 3275، في عام 1980. [ 33 ]
نماذج رسومية
كان لدى شركة IBM تطبيقان مختلفان لدعم الرسومات. تم تطبيق الأول في مجموعات الرموز المبرمجة الاختيارية [ 34 ] (PSS) الخاصة بأجهزة 3278 و3279 و3287، والتي أصبحت ميزة قياسية في جهاز 3279-S3G اللاحق، المعروف أيضًا باسم 3279G، واعتمد على تجميع الرسومات باستخدام رموز مخصصة يتم تنزيلها إلى الجهاز الطرفي أثناء التشغيل.
قدّم الإصدار الثاني اللاحق رسومات قابلة للعنونة على جميع النقاط (APA)، والمعروفة أيضًا باسم الرسومات المتجهة، مما أتاح رسومات أكثر كفاءة من التقنية القديمة. كان أول طرفية تدعم رسومات APA/المتجهة هي الطرفية 3179G، والتي استُبدلت لاحقًا بالطرفية 3192G أولًا، ثم بالطرفية 3472G.
كلا التطبيقين مدعومان بواسطة IBM GDDM - مدير عرض البيانات الرسومية الذي تم إصداره لأول مرة في عام 1979، وبواسطة SAS مع برنامج SAS/GRAPH الخاص بها.
IBM 3279G
كان جهاز IBM 3279-S3G، المعروف أيضًا باسم 3279G، الذي أُعلن عنه عام 1979، بديلًا رسوميًا من IBM لجهاز 3279-3B المزود بمعالج PSS. يدعم الجهاز سبعة ألوان، وتتكون رسوماته من مجموعات رموز قابلة للبرمجة يتم تحميلها إلى الجهاز بواسطة تطبيق GDDM الرسومي (مدير عرض البيانات الرسومية) باستخدام أمر كتابة الحقول المهيكلة.
تُعدّ الرموز القابلة للبرمجة إضافةً إلى مجموعة الأحرف الأساسية العادية التي تتألف من الأحرف اللاتينية والأرقام وغيرها، والمُدمجة في الجهاز. يدعم جهاز 3279G ست مجموعات إضافية من الرموز، كل منها تحتوي على 190 رمزًا، ليصبح المجموع 1140 رمزًا قابلاً للبرمجة. تحتوي ثلاث من مجموعات الرموز القابلة للبرمجة على ثلاثة مستويات، كل منها يُمكّن من تلوين الرموز القابلة للبرمجة المُحمّلة على تلك المجموعات (بالأحمر والأزرق والأخضر)، وبالتالي دعم سبعة ألوان إجمالاً.
تتكون كل خلية "حرف" من مصفوفة نقطية 9×12 أو 9×16، وذلك حسب طراز الشاشة. يتطلب برمجة خلية برمز ما 18 بايت من البيانات، مما يجعل حجم البيانات كبيرًا نسبيًا في بعض الحالات مقارنةً بشاشات النصوص التقليدية.
إذا أراد المستخدم، على سبيل المثال، رسم قطع زائد على الشاشة، فيجب على التطبيق أولاً حساب الرموز القابلة للبرمجة اللازمة لتكوين القطع الزائد وتحميلها إلى الجهاز. بعد ذلك، يقوم التطبيق برسم الشاشة من خلال تحديد موضع الخلية واختيار الرمز المناسب من إحدى مجموعات الرموز القابلة للبرمجة.
كان من الممكن طلب جهاز 3279G مع لوحة مفاتيح اختيار السمات التي تتيح للمشغل تحديد السمات والألوان ومجموعات الرموز القابلة للبرمجة، مما يجعل هذا الإصدار من الجهاز مميزًا للغاية.
IBM 3179G
تم الإعلان عن جهاز IBM 3179G في 18 يونيو 1985، [ 35 ] وهو عبارة عن محطة طرفية للحاسوب المركزي من IBM توفر 80×24 أو 80×32 حرفًا، و16 لونًا، بالإضافة إلى الرسومات [ 36 ] [ 37 ] [ 38 ] [ 39 ] [ 40 ] وهو أول محطة طرفية تدعم رسومات APA بصرف النظر عن 3270 PC/G و3270 PC/GX وPC AT/G وPC AT/GX.
تجمع محطات 3179-G بين النصوص والرسومات كطبقات منفصلة على الشاشة. ورغم ظهور النصوص والرسومات مدمجةً على الشاشة، إلا أن طبقة النصوص تقع فعليًا فوق طبقة الرسومات. تحتوي طبقة النصوص على خلايا نمط 3270 المعتادة لعرض الأحرف (الحروف والأرقام والرموز، أو أحرف التحكم غير المرئية). [ 41 ] أما طبقة الرسومات، فتبلغ مساحتها 720×384 بكسل. [ 42 ] وتُستخدم تقنية معالجة جميع النقاط (All Points Addressable ) أو الرسومات المتجهة لتلوين كل بكسل بأحد الألوان الستة عشر. وإلى جانب كونها طبقات منفصلة على الشاشة، تُرسل طبقات النصوص والرسومات إلى الشاشة في تدفقات بيانات منفصلة، مما يجعلها مستقلة تمامًا.
يقوم تطبيق GDDM بإرسال تعريفات المتجهات إلى معالج 3179-G، ويتم تفعيل وحدات البكسل التي تمثل الصورة (تحويل المتجهات إلى صور نقطية) داخل الجهاز نفسه. يرتبط تدفق البيانات بعدد العناصر الرسومية الأساسية (الخطوط، الأقواس، وما إلى ذلك) في الصورة. تُقسّم الأقواس إلى متجهات قصيرة، تُرسل بدورها إلى معالج 3179-G لرسمها. لا يخزن معالج 3179-G بيانات رسومية، وبالتالي لا يمكنه تفويض أي وظيفة معالجة من GDDM. على وجه الخصوص، مع تحكم المستخدم، تتطلب كل عملية عرض جديدة إعادة إنشاء البيانات وإعادة إرسالها.
يُعد 3179G طرفية وظائف موزعة (DFT) ويتطلب تحميلًا تنازليًا (DSL) لتحميل التعليمات البرمجية الدقيقة الخاصة به من القرص المرن أو القرص الصلب لوحدة التحكم في المجموعة.
كان جهاز IBM 3192G، الذي تم الإعلان عنه في عام 1987، خليفةً لجهاز 3179G. وقد تميز بـ 16 لونًا، ودعم الطابعات (مثل IBM Proprinter) للطباعة المحلية مع دعم الرسومات، أو طابعة النظام، للنصوص فقط، والتي تم تنفيذها كوحدة منطقية إضافية.
IBM 3472G
كان جهاز IBM 3472G، الذي أُعلن عنه عام 1989، خليفةً لجهاز 3192G، وتميز بخمس جلسات متزامنة، إحداها مخصصة للرسومات. وعلى عكس جهاز 3192G، لم يكن بحاجة إلى وحدة توسعة لتوصيل فأرة أو راسمة ملونة، كما كان بإمكانه توصيل جهاز لوحي للإدخال الرقمي وقارئ للرموز الشريطية.
APL / APL2
كانت معظم محطات IBM الطرفية، بدءًا من طراز 3277، تُزوَّد بلوحة مفاتيح APL ، مما يسمح للمشغل/المبرمج بإدخال تعليمات APL الرمزية مباشرةً في المحرر. ولعرض رموز APL على المحطة الطرفية، كان لا بد من تزويدها بمجموعة أحرف APL بالإضافة إلى مجموعة أحرف 3270 العادية. ويتم الوصول إلى مجموعة أحرف APL باستخدام تعليمة Graphic Escape X'08' السابقة.
مع ظهور الطرفية الرسومية 3179G، أصبحت مجموعة أحرف لغة APL قابلة للتوسيع إلى 138 حرفًا، وأُطلق عليها اسم APL2. وشملت الأحرف المضافة: المعين، والخط الرباعي الصفري، والخط السفلي إيوتا، والخط السفلي إبسيلون، والخط الأيسر، والخط الأيمن، والخط السفلي المتساوي، والخط الرباعي المضغوط، والخط الرباعي المنحدر، ونقطة ديريسيس. لاحقًا، دعمت طرازات 3191 D وE وL، ونسخة CUT من 3192، و3472، رموز APL2.
يرجى ملاحظة أن إصدار IBM من لغة APL يسمى أيضًا APL2.
وحدة التحكم بالعرض
شاشة عرض عن بعد 3275 مزودة بوظيفة التحكم (لا يمكن إضافة شاشات عرض إضافية أو توصيل طابعة واحدة فقط)
شاشة عرض عن بُعد 3276 مع وظيفة تحكم. كان جهاز IBM 3276، الذي أُعلن عنه عام 1981، عبارة عن وحدة تحكم عن بُعد وشاشة عرض مدمجة، تدعم ما يصل إلى 8 شاشات، بما في ذلك شاشة 3276 نفسها. يحتوي الجهاز افتراضيًا على منفذي كابل محوري من النوع A، أحدهما لشاشته الخاصة، والآخر متاح لمحطة طرفية أو طابعة إضافية. ويمكن تركيب ما يصل إلى ثلاثة محولات إضافية، يدعم كل منها جهازين كابل محوري. يستطيع جهاز 3276 الاتصال بمضيف غير متوافق مع SNA أو متوافق معه باستخدام BSC أو SDLC بسرعة خط تصل إلى 9600 بت/ثانية. يشبه جهاز 3276 إلى حد كبير محطة 3278، وكانت وظائف المحطة الطرفية فيه متطابقة تقريبًا مع وظائف محطة 3278.
الطابعات
طابعة 4224
طابعة مصفوفة 3284
طابعة مصفوفة 3286
طابعة 3287، بما في ذلك طراز ملون
طابعة خطية 3288
طابعة مستقلة متصلة بحلقة R رقم 3268-1 لنظام IBM 8100
طابعة مصفوفة 4224
في عام ١٩٨٤، أُعلن عن تقنية IPDS (تدفق بيانات الطابعة الذكي) للطباعة الفورية لوثائق AFP (عرض الوظائف المتقدمة) ، باستخدام اتصالات ثنائية الاتجاه بين التطبيق والطابعة. تدعم IPDS، من بين أمور أخرى، طباعة النصوص والخطوط والصور والرسومات والرموز الشريطية. تُعد طابعة IBM 4224 إحدى طابعات المصفوفة النقطية المتوافقة مع IPDS.
مع ظهور الطابعات، بما فيها طابعات الليزر ، من شركات مثل HP و Canon وغيرها، والموجهة لسوق أجهزة الكمبيوتر الشخصية، حصل عملاء IBM 3270 على بديل لطابعات IBM 3270 من خلال توصيل هذا النوع من الطابعات عبر محولات بروتوكولات الطابعات من شركات مصنعة مثل I-data وMPI Tech وAdacom وغيرها. تحاكي محولات بروتوكولات الطابعات في الأساس طابعة من نوع 3287، وتم توسيع نطاق دعمها لاحقًا ليشمل IPDS.
قدم جهاز IBM 3482 الطرفي، الذي تم الإعلان عنه في عام 1992، منفذ طابعة، والذي يمكن استخدامه للطباعة التي يمكن الوصول إليها من المضيف بالإضافة إلى نسخ الشاشة المحلية.
في الإصدارات اللاحقة من 3174، تم تحسين محول المحاكاة غير المتزامن (AEA)، الذي يدعم المحطات الطرفية غير المتزامنة القائمة على الأحرف RS-232، لدعم الطابعات المجهزة بواجهة تسلسلية.
أجهزة التحكم

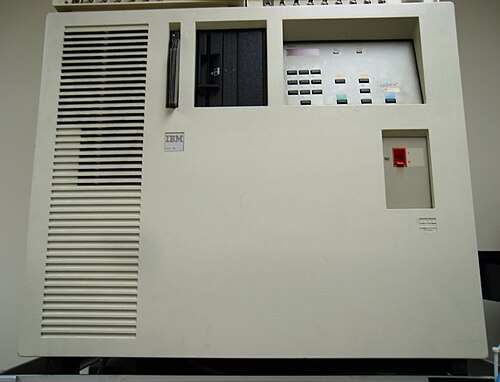

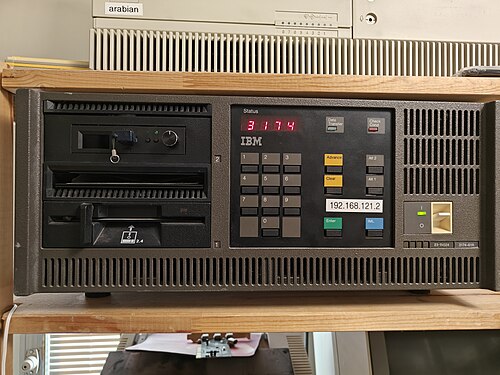

وحدة التحكم IBM 3174-1Rوحدة تحكم IBM 3274-41D مع طرفيةوحدة تحكم العرض IBM 3174-61R
جهاز التحكم عن بعد 3271
وحدة التحكم المحلية 3272
وحدة التحكم في المجموعة 3274 (يمكن توصيل الطرازات المختلفة بالقناة أو التحكم عن بعد عبر خطوط اتصال BSC أو SDLC ، وتحتوي على ما بين ثمانية و 32 منفذًا محوريًا)
في جهازي 3274 و 3174، استخدمت شركة IBM مصطلح " رسالة دعم التكوين" ، متبوعًا أحيانًا برقم إصدار، لتحديد قائمة بالميزات بالإضافة إلى الأجهزة والبرامج الثابتة اللازمة لدعمها.
بحلول عام 1994، كان جهاز التحكم 3174 يدعم ميزات مثل الاتصال بمضيفين متعددين عبر Token Ring أو Ethernet أو X.25 بالإضافة إلى اتصال القناة القياسي أو SDLC؛ وتوصيل المحطات الطرفية عبر زوج ملتوي أو Token Ring أو Ethernet بالإضافة إلى 3270 المحوري؛ وTN3270. كما يدعم أيضًا توصيل المحطات الطرفية غير المتزامنة ASCII والطابعات والراسمات جنبًا إلى جنب مع أجهزة 3270. [ 44 ]
وحدة التحكم 3274
قدمت شركة IBM عائلة وحدات التحكم 3274 في عام 1977، لتحل محل خط إنتاج 3271-2.
بينما كانت ميزات 3271-2 مبرمجة بشكل ثابت، كان يتم التحكم في 3274 بواسطة الكود الصغير الخاص به والذي تمت قراءته من محرك الأقراص المرنة المدمج 8 بوصة في 3274 .
تضمنت طرازات 3274 وحدات تحكم عن بُعد بـ 8 و12 و16 و32 منفذًا، بالإضافة إلى وحدات محلية متصلة بالقناة بـ 32 منفذًا. وبلغ إجمالي عدد الطرازات المطروحة في السوق 16 طرازًا مختلفًا على مدار فترة زمنية. كان الطراز 3274-1A وحدة مادية من نوع SNA 2.0 (PU2.0)، ويتطلب عنوانًا واحدًا فقط على القناة لجميع الأجهزة الـ 32، ولم يكن متوافقًا مع الطراز 3272. أما الطرازان 3274-1B و3274-1D فكانا متوافقين مع الطراز 3272، ويُشار إليهما بالطرازات المحلية غير SNA.
أدخلت وحدات التحكم 3274 جيلاً جديداً من بروتوكول الكابل المحوري، يُسمى الفئة أ، لتمييزها عن أجهزة الكابل المحوري من الفئة ب، مثل طرفية 3277 وطابعة 3284. وكانت أولى أجهزة الكابل المحوري من الفئة أ هي 3278 وأول طرفية ملونة، وهي محطة عرض الألوان IBM 3279. [ 45 ]
بفضل خاصية التوافق مع الإصدارات السابقة، أصبح من الممكن تركيب لوحات الكابلات المحورية، أو ما يُسمى بـ"اللوحات"، في مجموعات من 4 أو 8 لوحات تدعم أجهزة الكابلات المحورية من الفئة B القديمة. ويمكن دعم 16 طرفية كحد أقصى من الفئة B، و8 أطراف فقط في حال تحميل وحدة التحكم بالكامل بـ4 لوحات كحد أقصى، تدعم كل منها 8 أجهزة من الفئة A.
خلال فترة تشغيله، دعم جهاز 3274 العديد من الميزات بما في ذلك:
تدفق البيانات الموسع
تمييز موسع
مجموعة الرموز المبرمجة (PSS)
واجهات V.24 بسرعة تصل إلى 14.4 كيلوبت/ثانية
واجهات V.35 بسرعة تصل إلى 56 كيلوبت/ثانية
اتصال الشبكة X.25
DFT – محطة الوظائف الموزعة
DSL – تحميل البيانات للأجهزة 3290 و 3179G
مُضاعِف الإشارات 9901 و3299
مساعدة الدخول
المنطق المزدوج (ميزة وجود جلستين من شاشة وضع القطع).
وحدة التحكم 3174
قدمت شركة IBM وحدة التحكم في النظام الفرعي 3174 [ 46 ] في عام 1986، لتحل محل خط إنتاج 3274.
صُمم جهاز 3174 لتعزيز سلسلة منتجات 3270 بإضافة العديد من خيارات الاتصال والميزات الجديدة. وكما هو الحال في جهاز 3274، كان قابلاً للتخصيص، والفرق الرئيسي هو استخدامه لأقراص مرنة أصغر حجمًا (5.25 بوصة) مقارنةً بجهاز 3274 (أقراص مرنة 8 بوصة)، وأن الطرازات الأرضية الأكبر حجمًا تحتوي على 10 فتحات للمحولات، بعضها مشغول افتراضيًا بمحول قناة/واجهة تسلسلية، ومحول كابل محوري، وما إلى ذلك. وعلى عكس جهاز 3274، يمكن تهيئة أي طراز محلي إما كجهاز SNA محلي أو كجهاز غير SNA محلي، بما في ذلك PU2.1 (APPN).
كانت وحدات 01L متصلة بالقناة المحلية، بينما كانت طرازات R متصلة عن بُعد، ووحدات x3R متصلة بشبكة Token Ring (الشبكة الصاعدة). كانت طرازات 0xL/R وحدات أرضية تدعم ما يصل إلى 32 جهازًا محوريًا باستخدام مُضاعِفات إرسال داخلية أو خارجية (TMA/3299). أما طرازات 5xR فكانت وحدات رفية مزودة بـ 9 منافذ محورية، قابلة للتوسيع إلى 16 منفذًا عن طريق توصيل مُضاعِف إرسال 3299. بينما كانت أصغر وحدات سطح المكتب، 8xR، مزودة بـ 4 منافذ محورية قابلة للتوسيع إلى 8 منافذ عن طريق توصيل مُضاعِف إرسال 3299.
في سلسلة وحدات التحكم 3174، أدخلت IBM تعديلاً طفيفاً على موصل BNC المحوري التقليدي ، حيث استبدلته بموصل DPC ثنائي الغرض. كان موصل DPC الأنثوي أطول ببضعة ملليمترات، ومزوداً بمفتاح مدمج يكشف ما إذا كان موصل BNC عادياً أو موصل DPC الأحدث متصلاً، مما غيّر الطبقة الفيزيائية من كابل محوري غير متوازن 93 أوم إلى زوج ملتوي متوازن 150 أوم، وبالتالي دعم نظام كابلات IBM مباشرةً دون الحاجة إلى ما يُعرف بمحول التوازن الأحمر.
كان دعم التكوين A هو أول رمز صغير يتم تقديمه مع 3174. وقد دعم جميع وحدات الأجهزة الموجودة في ذلك الوقت، وجميع ميزات الرمز الصغير الموجودة في 3274 تقريبًا، وقدم عددًا من الميزات الجديدة بما في ذلك: تدفق بيانات الطابعة الذكي (IPDS)، والمحطات الطرفية المنطقية المتعددة، وصفحة الترميز الموسعة للبلد (CECP)، ومراقبة وقت الاستجابة، و Token Ring المُكوَّن كواجهة مضيفة.
دعم التكوين S، بشكل غريب بعد الإصدار A، قدم إمكانية أن يعمل جهاز التحكم المحلي أو البعيد كبوابة 3270 Token-Ring DSPU، ويدعم ما يصل إلى 80 وحدة معالجة فرعية في اتجاه المصب.
في عام 1989، طرحت شركة IBM سلسلة جديدة من طرازات 3174، وغيرت اسمها من وحدة التحكم الفرعية 3174 إلى وحدة التحكم في المنشأة 3174. وكانت الميزة الجديدة الرئيسية هي دعم منفذ كابل محوري إضافي رقم 32 في الطرازات الأرضية.
جاء خط وحدات التحكم الجديد مع إصدار دعم التكوين B 1، وزاد عدد وحدات DSPU المدعومة على بوابة Token-Ring إلى 250 وحدة، وقدم في نفس الوقت "استطلاع المجموعة" الذي خفف من متطلبات استطلاع الحاسوب المركزي / VTAM على القناة.
دعم التكوين B الإصدار 2 إلى 5، ميزات ممكّنة مثل: تخزين التنسيق المحلي (مخزن شاشة CICS)، والتنبؤ بالنوع، ومعالجة القيم الفارغة/المسافة، ودعم قناة ESCON.
في عامي 1990-1991، أُضيفت سبعة طرازات جديدة: 21R، 21L، 12L، 22L، 22R، 23R، و90R. يُتيح الطراز 12L إمكانية توصيل قناة الألياف الضوئية ESCON. كانت الطرازات التي تحمل رمز 2xx مُماثلة للطرازات التي تحمل رمز 1xx، ولكنها مُعاد تصميمها لتناسب التركيب في الرفوف، وتضمنت أربعة منافذ للمحولات فقط. لم يُصمم الطراز 90R كوحدة تحكم في الكابل المحوري، بل صُمم كبوابة Token Ring 3270 DSPU. ومع ذلك، احتوى على منفذ كابل محوري واحد لتهيئة الوحدة، والذي يُمكن توسيعه إلى ثمانية منافذ باستخدام مُضاعِف الإرسال 3299.
تأتي سلسلة وحدات التحكم مزودةً بدعم التكوين C لدعم شبكات ISDN وAPPN والاتصال المباشر بين الأجهزة. تتيح ميزة ISDN للأجهزة المتصلة، كأجهزة الكمبيوتر الشخصية عادةً، الاتصال بوحدة التحكم 3174 عبر شبكة ISDN. كما يتيح دعم APPN لوحدة التحكم 3174 الانضمام إلى شبكة APPN، بينما يتيح الاتصال المباشر بين الأجهزة لأجهزة الكمبيوتر الشخصية المتصلة عبر كابل محوري والمزودة بدعم الاتصال المباشر بين الأجهزة الوصول إلى موارد شبكة Token-Ring المتصلة بوحدة التحكم 3174.
تُتيح الإصدارات اللاحقة من 2 إلى 6 من دعم التكوين C دعم الميزات التالية: تقسيم الشاشة، والنسخ بين الجلسات، ووظيفة الآلة الحاسبة، والوصول إلى مضيف AS/400 ومحاكاة لوحة مفاتيح 5250، والعديد من تحسينات APPN، ودعم TCP/IP Telnet الذي يسمح لمحطات 3270 CUT بالتواصل مع خوادم TCP/IP باستخدام Telnet، وفي الوقت نفسه، من خلال شاشة أخرى، التواصل مع الحاسوب المركزي باستخدام 3270 الأصلي. كما يدعم TN3270 حيث يمكن لجهاز 3174 الاتصال بمضيف/بوابة TN3270، مما يلغي الحاجة إلى SNA، مع الحفاظ على تدفق بيانات 3270. بالإضافة إلى توجيه IP الذي يسمح بربط الأجهزة المتصلة بشبكة LAN (Token-Ring أو Ethernet) في اتجاه المصب إلى جهاز 3174 لتوجيه حركة مرور IP إلى واجهة WAN الخاصة بـ Frame Relay.
في عام 1993، تمت إضافة ثلاثة نماذج جديدة مع الإعلان عن محول إيثرنت (FC 3045). وكانت هذه النماذج هي: 14R و24R و64R.
كان هذا أيضًا آخر إعلان لشركة IBM عن الأجهزة من طراز 3174.
يمكن توسيع نماذج الأرضيات والوحدات القابلة للتركيب على الرفوف بمجموعة من محولات 3174 الخاصة، والتي شملت بحلول عام 1993 ما يلي: محول القناة، ومحول ESCON، ومحول التسلسلي (V.24/V.35)، ومحول الاتصال المتزامن، ومحول الكابل المحوري، ومحول الألياف الضوئية "المحوري"، ومحول غير متزامن، ومحول ISDN، ومحول Token-Ring، ومحول Ethernet، ومحول تشفير الخط.
في عام 1994، قامت شركة IBM بدمج وظائف RPQ 8Q0935 في إصدار Configuration Support-C 3، بما في ذلك عميل TN3270. [ 47 ]
وحدات تحكم غير تابعة لشركة IBM
جي تي إي
استخدمت أنظمة عرض الفيديو GTE IS/7800 أحد نوعين من وحدات التحكم المتوافقة اسميًا مع IBM:
7801 (عن بعد، ما يعادل 3271)
7802 (محلي، ما يعادل 3277)
هاريس
استخدمت أنظمة المحطات الطرفية من سلسلة Harris 8000 واحدة من أربع وحدات تحكم:
8171 (عن بعد، ما يعادل 3271)
8172 (محلي، ما يعادل 3277)
8181 (عن بعد، ما يعادل 3271)
8182 (محلي، ما يعادل 3277)
9116
9210
9220
منتج محلي
يوجد تطبيق بديل لوحدة تحكم المنشأة يُعرف باسم OEC (وحدة تحكم المنشأة المفتوحة). [ 48 ] [ 49 ] [ 50 ] [ 51 ] وهو عبارة عن مزيج من لوحة أردوينو مزودة بموصل BNC وبرنامج بايثون يعمل على نظام POSIX . تتيح OEC توصيل شاشة 3270 بأجهزة IBM الرئيسية عبر TN3270 أو بأنظمة أخرى عبر VT100 . حاليًا، تدعم OEC شاشات CUT فقط، ولا تدعم شاشات DFT.
ميموركس
كان لدى شركة ميموركس وحدتا تحكم لجهازها 1377 المتوافق مع 3277؛ وحدة التحكم 1371 للاتصال عن بعد ووحدة التحكم 1372 للاتصال المحلي. [ 52 ]
وفي وقت لاحق، قدمت شركة ميموركس سلسلة من وحدات التحكم المتوافقة مع طرازي IBM 3274 و3174.
2074
2076
2174
2274
أجهزة الإرسال المتعدد
قدمت شركة IBM جهازًا يسمى 3299 يعمل كمضاعف بين وحدة تحكم 3274 مهيأة وفقًا لذلك، مع ميزة المضاعف 9901، وما يصل إلى ثمانية شاشات/طابعات، مما يقلل من عدد كابلات المحور بين وحدة التحكم 3x74 والشاشات/الطابعات.
مع طرح وحدة التحكم 3174، أصبحت وحدات الإرسال المتعددة الداخلية أو الخارجية (3299) شائعة الاستخدام، حيث زُوّدت وحدة التحكم 3174-1L بأربعة منافذ إرسال متعددة، يدعم كل منها ثمانية أجهزة. وسُمّيت بطاقة الإرسال المتعددة الداخلية 3174 بـ TMA - محول الإرسال المتعدد الطرفي 9176.
قام عدد من البائعين بتصنيع أجهزة الإرسال المتعدد 3270 قبل شركة IBM وبالتزامن معها، بما في ذلك Fibronics و Adacom، حيث قدموا أجهزة إرسال متعدد تدعم TTP - زوج الهاتف الملتوي كبديل للوصلات المحورية والألياف الضوئية بين أجهزة الإرسال المتعدد.
في بعض الحالات، عمل جهاز الإرسال المتعدد كوحدة "توسعة" على أجهزة التحكم عن بعد الأصغر حجمًا بما في ذلك 3174-81R / 91R، حيث قام 3299 بتوسيع عدد منافذ الكابل المحوري من أربعة إلى ثمانية، أو 3174-51R / 61R، حيث قام 3299 بتوسيع عدد منافذ الكابل المحوري من ثمانية إلى 16.
التصنيع
صُمم وطُوّر نظام العرض الطرفي IBM 3270 في مختبر IBM بمدينة كينغستون، نيويورك (الذي أُغلق لاحقًا خلال فترة عصيبة مرت بها IBM في منتصف التسعينيات). وطُوّرت الطابعات في مختبر إنديكوت، نيويورك . ومع توسع النظام، طُوّر جهاز التحكم بالعرض 3276 في مختبر فوجيساوا باليابان، ثم لاحقًا في مختبر ياماتو ؛ بينما طُوّرت شاشة العرض الملونة 3279 والطابعة الملونة 3287 في مختبر هورسلي بالمملكة المتحدة. صُنعت منتجات النظام في كينغستون (شاشات العرض وأجهزة التحكم)، وإنديكوت (الطابعات)، وغرينوك ، اسكتلندا، المملكة المتحدة (معظم المنتجات)، وشُحنت إلى المستخدمين في الولايات المتحدة والعالم. استمر تصنيع أجهزة العرض الطرفية 3278 في هورتولانديا ، بالقرب من كامبيناس ، البرازيل حتى أواخر الثمانينيات، حيث أعاد فريق هندسي محلي تصميم مكوناتها الداخلية باستخدام تقنية CMOS الحديثة، مع الحفاظ على مظهرها الخارجي.
Telnet 3270
يصف Telnet 3270، أو tn3270، كلاً من عملية إرسال واستقبال تدفقات بيانات 3270 باستخدام بروتوكول Telnet، والبرنامج الذي يحاكي طرفية من فئة 3270 للتواصل باستخدام هذه العملية. [ 5 ] [ 53 ] يسمح tn3270 لمحاكي طرفية 3270 بالتواصل عبر شبكة TCP/IP بدلاً من شبكة SNA . يمكن استخدام Telnet 3270 للاتصالات الطرفية أو الطباعة. لا يمكن استخدام عملاء Telnet القياسيين كبديل لعملاء tn3270، لأنهما يستخدمان تقنيات مختلفة تمامًا لتبادل البيانات. تشمل حزم برامج TN3270 الشائعة: Personal Communications من IBM، و HostExplorer من Hummingbird ، و Attachmate Extra!، و RUMBA من Wall Data ، و TN3270 Plus من SDI USA . [ 54 ] [ 55 ]
في طرفيات 3275 و3277 التي لا تحتوي على ميزة النص، تُعرض الأحرف الصغيرة كأحرف كبيرة. تُعرض أحرف التحكم NL وEM وDUP وFM وتُطبع على التوالي كـ 5 و9 و* و;، باستثناء الطابعة عندما تكون بتات WCC أو CCC 2 و3 = '00'b، وفي هذه الحالة، تؤدي NL وEM وظيفة التحكم ولا تُطبع. [ 14 ] : ص 15
مجموعة الأحرف 3270 (نظام ترميز الأحرف الإلكتروني الأمريكي EBCDIC)
تتألف البيانات المرسلة إلى وحدة التحكم 3270 من أوامر، ورمز تحكم النسخ (CCC) [ j ] أو رمز تحكم الكتابة (WCC) عند الاقتضاء، وعنوان الجهاز [ j ] للنسخ، والأوامر، وبيانات الأحرف، و [ a ] الحقول المهيكلة. تُوجه الأوامر وحدة التحكم 3270 لتنفيذ إجراء ما على جهاز محدد، مثل القراءة أو الكتابة. تُرسل الأوامر كجزء من تدفق البيانات للتحكم في تنسيق مخزن الجهاز المؤقت. تُستخدم الحقول المهيكلة لنقل وظائف تحكم وبيانات إضافية من وإلى الجهاز الطرفي. [ a ]
في وحدة تحكم محلية غير SNA، يكون الأمر عبارة عن رمز عملية عكس اتجاه عقارب الساعة بدلاً من البايت الأول من دفق العرض الصادر؛ أما في جميع وحدات التحكم الأخرى، فيكون الأمر هو البايت الأول من دفق العرض، باستثناء رؤوس البروتوكول.
الأوامر
يتضمن الجدول التالي أوامر تدفق البيانات ورموز CCW لوحدات التحكم المحلية غير SNA؛ ولا يتضمن رموز CCW لوحدات التحكم المحلية SNA.
بالنسبة لأجهزة 3270 البعيدة، يتم ضبط البتات غير المهمة بحيث يشكل الأمر حرف EBCDIC (أو ASCII) صالحًا.
اكتب حرف التحكم
تتألف البيانات المرسلة عبر وظيفة الكتابة أو المسح/الكتابة من رمز الأمر نفسه متبوعًا بحرف تحكم الكتابة (WCC)، وقد يتبعه اختياريًا مخزن مؤقت يحتوي على أوامر أو بيانات (أو كليهما). يتحكم حرف تحكم الكتابة (WCC) في تشغيل الجهاز. قد تبدأ بعض البتات عملية الطباعة وتحدد تنسيق الطباعة. أما إعدادات البتات الأخرى فتُشغّل الإنذار الصوتي (إن وُجد)، أو تُتيح فتح لوحة المفاتيح للسماح للمشغل بإدخال البيانات، أو تُعيد ضبط جميع علامات البيانات المُعدّلة في مخزن الجهاز المؤقت.
طلبات
تتكون الطلبات [ 76 ] من بايت رمز الطلب متبوعًا بصفر إلى ثلاثة بايتات من المعلومات المتغيرة.
يشير إلى بداية حقل عند موضع المخزن المؤقت الحالي ويقدم سماته
تعيين عنوان المخزن المؤقت (SBA)
11
بايت العنوان 1
بايت العنوان 2
يحدد عنوان المخزن المؤقت ليصبح موضع المخزن المؤقت الحالي (انظر عنونة المخزن المؤقت )
إدراج المؤشر (IC)
13
يضع المؤشر في موضع المخزن المؤقت الحالي
علامة تبويب البرنامج (PT)
05
يُنقل عنوان المخزن المؤقت الحالي إلى الموضع الأول من الحقل غير المحمي التالي
كرر لمعالجة (RA)
3C
بايت العنوان 1
بايت العنوان 2
شخصية للتكرار
يخزن الحرف الموجود في البايت الرابع في جميع مواقع المخزن المؤقت بدءًا من موقع المخزن المؤقت الحالي وحتى العنوان المحدد (باستثناء العنوان المحدد)، ويضبط موقع المخزن المؤقت الحالي على العنوان المحدد.
مسح العنوان غير المحمي (EUA)
12
بايت العنوان 1
بايت العنوان 2
يملأ جميع الحقول غير المحمية بقيم فارغة بدءًا من موضع المخزن المؤقت الحالي وحتى العنوان المحدد، ولكن ليس ضمنه.
صفات
يحتوي الجهاز 3270 على ثلاثة أنواع من السمات [ 77 ] :
استخدمت شاشات العرض الأصلية 3277 و3275 بايت سمة حقل مكون من 8 بتات [ 78 ] ، استُخدم منها خمسة بتات. [ 14 ] : ص 18
يتم ضبط البتات 0 و 1 بحيث تكون السمة دائمًا حرفًا صالحًا من أحرف EBCDIC (أو ASCII).
البت 2 هو صفر للإشارة إلى أن الحقل المرتبط غير محمي (يمكن للمشغل إدخال البيانات) أو واحد للحماية .
البت الثالث يساوي صفرًا للإشارة إلى أن هذا الحقل، في حال عدم حمايته، يمكنه قبول المدخلات الأبجدية الرقمية. أما البت الذي يساوي واحدًا فيشير إلى قبول المدخلات الرقمية فقط، ويتم التحويل تلقائيًا إلى المدخلات الرقمية في بعض لوحات المفاتيح.
تعمل البتات 4 و 5 معًا:
يشير الرمز '00'B إلى أن الحقل معروض على الشاشة ولا يمكن اكتشافه بواسطة قلم التحديد .
يشير الرمز '01'B إلى أن الحقل قابل للعرض وقابل للكشف بواسطة قلم التحديد.
يشير الرمز '10'B إلى أن المجال مكثف (ساطع)، وقابل للعرض، وقابل للكشف بواسطة قلم التحديد.
يشير الرمز '11'B إلى أن الحقل غير قابل للعرض أو الطباعة أو الكشف بواسطة القلم. ويمكن استخدام هذا الأخير مع علامة البيانات المعدلة لتضمين بيانات ثابتة على الشاشة تُقرأ في كل مرة تُقرأ فيها البيانات من الجهاز.
البت رقم 7 هو "علامة البيانات المعدلة"، حيث يشير الرقم '0' إلى أن الحقل المرتبط لم يتم تعديله بواسطة المستخدم، بينما يشير الرقم '1' إلى أنه قد تم تعديله. وكما ذُكر سابقًا، يمكن ضبط هذا البت برمجيًا لاعتبار الحقل مُعدَّلًا.
تتضمن الطرازات اللاحقة اللون الأساسي : "يمكن إنتاج اللون الأساسي (أربعة ألوان) على شاشات العرض الملونة وطابعات الألوان من برامج تطبيقات 3270 الحالية باستخدام مجموعات من بتات سمات تكثيف الحقل وحماية الحقل. لمزيد من المعلومات حول اللون، راجع نظام معلومات IBM 3270: اللون والرموز المبرمجة، GA33-3056." [ 78 ] : 1-7
السمات الموسعة
استخدمت الطرازات 3278 و 3279 والطرازات اللاحقة سمات موسعة [ 79 ] لإضافة دعم لسبعة ألوان، والوميض، والفيديو العكسي، والتسطير، وتحديد الحقول، والتحقق من صحة الحقول، والرموز المبرمجة.
سمات الشخصية
سمحت الطرازات 3278 و 3279 والطرازات اللاحقة بتجاوز سمات الحقول المقابلة على الأحرف الفردية [ 80 ] .
وقد سمح هذا للبرامج (مثل محرر النصوص LEXX ) بتعيين أي خط (بما في ذلك الخطوط القابلة للبرمجة) ولون وما إلى ذلك لأي حرف على الشاشة.
معالجة المخزن المؤقت
تحتوي شاشات وطابعات 3270 على مخزن مؤقت يحتوي على بايت واحد لكل موضع على الشاشة. على سبيل المثال، يتميز طراز 3277 2 بشاشة عرض مكونة من 24 صفًا و80 عمودًا، مما يعني أن حجم المخزن المؤقت يبلغ 1920 بايت. يتم ترقيم البايتات من الصفر إلى حجم الشاشة ناقص واحد، أي 1919 في هذا المثال. "هناك علاقة ثابتة بين كل موقع تخزين مؤقت وموضعه على شاشة العرض." [ 14 ] : ص 13. تبدأ معظم الأوامر العمل من عنوان المخزن المؤقت "الحالي"، وسيؤدي تنفيذ أمر أو كتابة بيانات إلى تحديث هذا العنوان. يمكن تعيين عنوان المخزن المؤقت مباشرةً باستخدام أمر "تعيين عنوان المخزن المؤقت" (SBA) ، والذي غالبًا ما يتبعه أمر "بدء الحقل" أو "بدء الحقل الموسع" . بالنسبة لجهاز بشاشة عرض 1920 حرفًا، يكفي عنوان مكون من 12 بت. أما طرازات 3270 الأحدث ذات أحجام الشاشة الأكبر فتستخدم 14 أو 16 بت.
تُشفّر العناوين ضمن ترتيبات في بايتين. [ 81 ] بالنسبة للعناوين ذات الاثني عشر بتًا، تُضبط أعلى بتين من كل بايت لتشكيل أحرف EBCDIC (أو ASCII) صالحة. على سبيل المثال، يُشفّر العنوان 0 كـ X'4040'، أي مسافة-مسافة، ويُشفّر العنوان 1919 كـ X'5D7F'، أي ' " '. [ 14 ] : الصفحات 75-90. عادةً ما يحتفظ المبرمجون الذين يُشفّرون اللوحات يدويًا بجدول العناوين من وصف مكون 3270 أو بطاقة مرجع 3270 في متناول اليد. بالنسبة للعناوين ذات الأربعة عشر والستة عشر بتًا، يستخدم العنوان بتات متجاورة في بايتين.
مثال
يكتب تدفق البيانات التالي سمةً في الصف 24، العمود 1، ويكتب الأحرف (المحمية) '>' في الصف 24، العمودين 2 و3، وينشئ حقلاً غير محمي في الصف 24 من العمود 5 إلى 79. ولأن المخزن المؤقت يلتف حول السمة، يتم وضعها في الصف 24، العمود 80 لإنهاء حقل الإدخال. عادةً ما يُكتب تدفق البيانات هذا باستخدام أمر مسح/كتابة، والذي يُعيّن المواضع غير المُعرّفة على الشاشة إلى '00'x. تُعطى القيم بالنظام الست عشري.
وصف البيانات D3 WCC [إعادة ضبط الجهاز + استعادة (فتح) لوحة المفاتيح + إعادة ضبط MDT] 11 5C F0 SBA الصف 24 العمود 1 1D F0 SF/Attribute [محمي، أبجدي رقمي، عرض بكثافة عادية، غير قابل للكشف بالقلم، إيقاف تشغيل MDT] 6E 40 '> ' 1D 40 SF/Attribute [غير محمي، أبجدي رقمي، عرض بكثافة عادية، غير قابل للكشف بواسطة القلم، MDT متوقف] لا حاجة إلى SBA هنا لأن هذا يتم كتابته في موضع المخزن المؤقت الحالي 13 IC — يعرض المؤشر في الموضع الحالي: الصف 24، العمود 5 11 5D 7F SBA الصف 24 العمود 80 1D F0 SF/Attribute [محمي، أبجدي رقمي، عرض بكثافة عادية، غير قابل للكشف بالقلم، إيقاف تشغيل MDT]
تدفق البيانات الموسع
تدعم معظم أجهزة الطرفية 3270 الأحدث من 3275 و3277 و3284 و3286 تدفق بيانات موسع (EDS) يسمح بالعديد من الإمكانيات الجديدة، بما في ذلك:
1 2 3 4 5 6 7 8 عند توفر خيار معالجة الحقول والخصائص المهيكلة
↑ SNA فقط، يتسبب في إشارة انتباه تدفق سريعة حتى في حالة قفل لوحة المفاتيح.
↑ الضغط على زر تحديد المؤشر له نفس تأثير النقر على قلم التحديد في موقع المؤشر الحالي.
↑ بالنسبة لوحدات التحكم المحلية غير المتصلة بشبكة SNA. في حال توصيلها بوحدة تحكم SNA ، فإنها تبدأ عملية نقل بيانات AID للقراءة أو التعديل أو المختصر. أما بالنسبة لوحدات تحكم BSC، فإنها تؤدي إلى استجابة إيجابية للاستطلاع التالي.
↑ "محطة عرض الألوان IBM 3179" . رسائل إعلانية. IBM . 20 مارس 1984. LTR 184-039. أعلنت IBM عن محطة عرض الألوان 3179، وهي شاشة عرض ملونة جديدة ومنخفضة السعر، تُعد جزءًا من نظام عرض المعلومات IBM 3270. تتميز 3179 بشاشة CRT مدمجة مقاس 14 بوصة، تدعم 7 ألوان، و1920 حرفًا، بألوان زاهية وواضحة، وسطح شاشة مقاوم للبصمات. كما أنها مزودة بلوحة مفاتيح جديدة قابلة للتعديل، ووظائف مماثلة لتلك التي توفرها طرازات IBM 3279 S2A وS2B. من المقرر شحن أول دفعة من 3179 للعملاء في مارس 1984. ...سعر الشراء: 2295 دولارًا أمريكيًا.
↑ "أنظمة عرض الفيديو GTE IS/7800" (ملف PDF) . Bitsavers . Datapro. مايو 1977. C25-457-103. مؤرشف من الأصل (ملف PDF) في 13 يونيو 2021. تم الاطلاع عليه في 13 يونيو 2021 .
↑ "محطات عرض الرسومات الملونة IBM 3179، الطرازين G1 وG2، ووحدة التوسعة IBM 3979" . رسائل إعلانية. IBM . 18 يونيو 1985. LTR 185-076. مؤرشفة من الأصل في 8 يونيو 2021. تُعد محطات عرض الرسومات الملونة IBM 3179، الطرازين G1 وG2، ووحدة التوسعة IBM 3979، أحدث منتجات عائلة IBM 3270 لأنظمة عرض المعلومات الرسومية. تتميز طرازات 3179 G الجديدة بأسعارها الجذابة، وهي شاشات CRT ثمانية الألوان، بسعة 1920 أو 2560 حرفًا، مقاس 14 بوصة، بألوان زاهية وواضحة، وسطح شاشة مقاوم للبصمات. تم تحسين إمكانيات الرسومات بشكل كبير من خلال توفير شاشة قابلة للعنونة من جميع النقاط (APA) والقدرة على توصيل طابعة IBM Color Jetprinter (3852 Model 2) بشكل أصلي لنسخ الشاشة محليًا.
↑ مارك ستيفنز (20 يونيو 1988). "برنامج صن يحاكي محطة عرض IBM" . إنفوورلد . المجلد 10، العدد 25، صفحة 11. يحاكي البرنامج محطة عرض IBM 3179G ويتيح لمستخدمي محطات عمل صن
↑ جيم براون (16 فبراير 1987). "تيلكس تعزز تشكيلتها" . عالم الشبكات . المجلد 4، العدد 7. ص 27. ... كما طرحت الشركة خيارًا يدعم ربط محطة العرض الرسومي 3179G من IBM بوحدة تحكم من السلسلة 274...
↑ "العنصر: 11000554 IBM 3179G، المُصنِّع: IBM، الرقم التسلسلي: 55-N1186، التاريخ: 1985-11-01–1985-11-30، تاريخ الاستلام: 2009-11-18، الوصف: IBM 3179 — محطة عرض (ملونة أو رسومية) لجهاز IBM 3270" . ويكي جمعية البيانات التاريخية الدنماركية . مؤرشف من الأصل في 29 مايو 2019. تم الاسترجاع في 29 مايو 2019 .
↑ "البرمجيات والخدمات: أدوات الإنتاجية" . مجلة Computerworld . المجلد 19، العدد 28. 15 يوليو 1985. صفحة 62. أعلنت شركة Pansopic Systems, Inc أن نظام Gener/O1، وهو نظام تطوير البرامج عبر الإنترنت الخاص بها لنظام CICS من IBM، يدعم الآن محطة الرسومات 3179 Model G من IBM...
↑ جريج برايس (يناير 2008). "رسومات 3270" . برايكروفت 6. 2. رسومات المتجهات الأصلية - تم تقديمها مع 3179G وتستخدم أيضًا بواسطة 3192G و3472G.
↑ "إحداثيات الرسومات 3179G" . مرجع برمجة Reflection لنظام IBM 14.x. مؤرشف من الأصل في 10 ديسمبر 2017. تقسم إحداثيات الرسومات IBM 3179G نافذة Reflection إلى 384 وحدة رأسية و720 وحدة أفقية.
↑ 3174 مقدمة ، ص 1-2 ، الفصل 1. تقديم وحدة التحكم في التأسيس 3174 - الشكل 1-1 نظرة عامة على ملحق وحدة التحكم في التأسيس IBM 3174.
↑ شركة آي بي إم (1994). دليل تثبيت وحدة التحكم/خادم الشبكة 3174 (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2 مارس 2016.
↑ أفيري، مايك (16 أكتوبر 2000). "برنامج ICOM Winsurf للوصول إلى الحواسيب المركزية لا يحقق الهدف". الحوسبة الشبكية . المجلد 11، العدد 20. سي إم بي ميديا. الصفحات 38-40 . بروكويست 215400699 .
