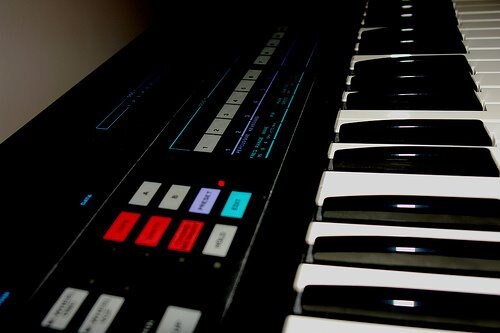

جهاز توليف الصوت Akai AX80

جهاز AX80 هو مُركِّب صوتي تناظري متعدد الأصوات ، أنتجته شركة أكاي عام 1984. [ 2 ] وكان هذا أول مشروع لشركة أكاي في سوق الآلات الموسيقية الإلكترونية الاحترافية . استخدم جهاز AX80 مُذبذبات يتم التحكم فيها رقميًا (DCO) [ 1 ] [ 3 ] [ 4 ] ودائرة ترشيح تعتمد على الدائرة المتكاملة CEM 3372 من شركة كورتيس إلكتروميوزيك . تم تسويقه كجزء من مجموعة معدات استوديوهات المشاريع المسماة نظام أكاي ميوزيك ستوديو، والتي شملت جهاز أخذ العينات الرقمي S612 ، وآلة الطبول MR16، وجهاز التسلسل MS08، ومسجل الأشرطة متعدد المسارات MG1212 .

الميزات والخزانة

هذه لوحة مفاتيح إلكترونية متعددة الأصوات بثمانية أصوات ، [ 5 ] وهي عبارة عن مُركِّب صوتي تناظري يتم التحكم فيه رقميًا . تحتوي على 64 موقعًا للذاكرة للأصوات (" البرامج الصوتية ")، مُرتبة في مجموعتين، كل مجموعة تضم 32 صوتًا، بالإضافة إلى مجموعة من 32 صوتًا مُعدًا مسبقًا من المصنع. يدعم الجهاز تقنية MIDI الأساسية ، ولكنه يفتقر إلى إمكانية حفظ أو استعادة الأصوات إلا باستخدام شريط كاسيت .

اللوحة الأمامية

الشكل 1. عرض فلوري لمعلمات المرشح

تحتوي اللوحة الأمامية على مقبض للتحكم في مستوى الصوت ، ومقبض رئيسي لضبط النغمات ، ومقبض لإدخال البيانات لبرمجة الإعدادات ، وعجلات للتحكم في التعديل والنغمة مع مقابض لضبط عمق التأثير، بالإضافة إلى أزرار متنوعة لتشغيل وإيقاف وجهات التعديل، وتفعيل ذاكرة الأوتار، ونقل نغمات لوحة المفاتيح، أو إطالة النغمات إلى ما لا نهاية. الهيكل مصنوع من المعدن الأسود مع شاشات عرض فلورية لعرض حالة معلمات التوليف المختلفة (انظر الشكل 1)، وأجزاء طرفية مطاطية سوداء. ربما كان الإصدار الأقدم مزودًا بأطراف خشبية مطلية بطلاء لامع.

اللوحة الخلفية

تتميز اللوحة الخلفية بتصميمها المائل الذي يسمح برؤية المنافذ من أمام الجهاز. تتضمن هذه المنافذ مقابس ربع بوصة لتسجيل البيانات على شريط كاسيت ، ومنافذ دواسة القدم للتحكم في الاستدامة وتغيير البرنامج، ومنافذ MIDI للإدخال والإخراج والتمرير عبر موصلات DIN ، ومخرج صوت أحادي ربع بوصة، ومقبس سماعة رأس ربع بوصة، بالإضافة إلى مفاتيح حماية الذاكرة والطاقة. تحتوي بعض الطرازات على مفتاح اختيار الجهد الكهربائي لمصدر الطاقة أسفل الجهاز.

لوحة المفاتيح

لوحة المفاتيح ذات خمسة أوكتافات (61 نغمة، من دو إلى دو) وهي غير مُثقّلة. تتميز بحساسية سرعة الضغط، ولكنها لا تدعم خاصية ما بعد الضغط . تغطي قيم سرعة ضغط MIDI المُخرجة النطاق الكامل (حتى 127)، ولكن يتم استخدام "خطوات" منفصلة فقط (أي ليس كل قيمة عددية صحيحة من 1 إلى 127). تستخدم مفاتيح غشائية مطاطية من نوع لوحة المفاتيح، بدلاً من الأسلاك الموصلة. من المشاكل الشائعة تعطل هذه المفاتيح، والذي قد يكون ناتجًا عن تلوث أو تآكل نقاط التلامس أسفل الوسادات.

هندسة الصوت وبرمجة الصوت

بنية الصوت

تتشابه أصوات المُركِّب إلى حدٍّ ما مع تلك الموجودة في Roland JX-3P أو Teisco SX-240 ، حيث يوجد مُذبذبان (يُشار إليهما بـ "OSC") لكل صوت، مع خيار استخدام موجات سن المنشار و/أو الموجات المربعة . يتم التحكم في هذه المُذبذبات رقميًا، بينما تُستخدم الدوائر التناظرية فقط لإنشاء شكل موجة سن المنشار. [ 4 ] يمكن مزامنة OSC2 مع OSC1، أو يمكن تعديل المُذبذبين بشكل متقاطع. يمكن فصل المُذبذبين بفواصل نصف نغمة (حتى أربع أوكتافات ) وضبط ترددهما (إلى ما يقارب نصف نغمة ). يوجد تعديل عرض النبضة للموجة المربعة لـ OSC1 (مع مُذبذب تردد منخفض مُخصَّص لهذا الغرض) ومُذبذب فرعي للموجة المربعة مُثبَّت على أوكتاف واحد أقل. يمكن تعديل درجة صوت المذبذب OSC2 بواسطة أحد مولدي غلاف ADSR ، المخصصين لمستوى صوت VCA وتردد قطع VCF . المرشح من نوع تمرير منخفض رنان بتردد 24 ديسيبل/أوكتاف (أربعة أقطاب)، كما يوجد مرشح تمرير عالي منفصل بتردد 12 ديسيبل/أوكتاف غير متحكم به بواسطة الغلاف.

يُمكن تعديل تردد قطع المرشح تبعًا لموضع لوحة المفاتيح، مما يسمح للأصوات بأن تصبح "أكثر سطوعًا" أو "أكثر قتامة" مع عزف النوتات العالية. كما يُمكن أن تؤثر سرعة الضغط على لوحة المفاتيح على مستوى الصوت و/أو تردد قطع المرشح .

يحتوي قسم التعديل في هذا المُركِّب الصوتي على أربعة مُذبذبات منخفضة التردد . ثلاثة منها تُتيح أربعة أشكال موجية (جيبية، مربعة، سن المنشار، ومنحدرة)، وتُخصَّص هذه المُذبذبات لضبط تردد القطع ودرجة صوت كلٍّ من المُذبذبين. كما يُمكن برمجة تأخيرها قبل بدء تأثيرها. أما المُذبذب الرابع، فهو مُخصَّص لتعديل عرض النبضة للمُذبذب الأول، ولا يُمكن برمجة سوى معدله وعمقه.

يوجد أيضًا مستوى إخراج قابل للبرمجة لكل نمط صوتي ، للمساعدة في تحقيق التوازن بين الأصوات العالية والمنخفضة. ومن الملاحظ غياب الضوضاء البيضاء وتقنية البورتامينتو من بنية الصوت .

ضوابط الأداء

يحتوي جهاز AX80 على مقابض للتحكم في مستوى الصوت الرئيسي وضبط النغمات ، بالإضافة إلى مقبض لإدخال البيانات يُستخدم لتغيير المعلمة المُحددة حاليًا في الوقت الفعلي، مع العلم أن القيمة ستنتقل تلقائيًا إلى موضع المقبض الحالي. توجد مفاتيح متعددة لاختيار وجهات التعديل التي تتحكم بها عجلة التعديل ( الفلتر والنغمة )، ولتمكين حفظ التآلفات أو استدامة النغمات بلا حدود، ولاختيار الأصوات أو تعديلها. تحتوي عجلتا تغيير النغمة والتعديل أيضًا على مقابض تتحكم في عمق تأثير كل منهما. يمكن استخدام دواسات القدم للتحكم في الاستدامة، أو تبديل الأصوات عن طريق تحريكها لأعلى بمقدار رقعة واحدة في كل مرة.

تطبيق MIDI

يتميز جهاز AX80 بتطبيق MIDI قياسي إلى حد كبير بالنسبة لجهاز من هذا الطراز، مع إمكانية استخدام أي قناة (من 1 إلى 16) للإرسال أو الاستقبال (ويمكن ضبطهما بشكل منفصل). لا يتعرف الجهاز على طلبات ضبط MIDI ، كما أنه لا يسمح بحفظ أو تحميل الأصوات ( البرامج الصوتية ) إلى جهاز كمبيوتر عبر ملفات بيانات خاصة بالنظام.

مصمم

صُمم جهاز AX80 على يد كازو موريؤكا. كان يدير سابقًا شركته الخاصة لتصنيع أجهزة المزج الموسيقي، هيلوود، المعروفة أيضًا باسم فيرستمان، من عام 1972 وحتى أوائل الثمانينيات، حيث كانت تُصدر أجهزة المزج الموسيقي الخاصة به من قبل شركة مولتيفوكس في أمريكا الشمالية، قبل انضمامه إلى شركة أكاي في أوائل الثمانينيات. كما صمم أيضًا آلات أخرى لنظام أكاي ميوزيك ستوديو في أوائل الثمانينيات، مثل مسجل الأشرطة متعدد المسارات MG1212. [ 6 ]

مُكَمِّلات

عندما تم إصداره، قامت شركة Akai بالإعلان عن ملحقات متنوعة لجهاز AX80: مفتاح قدم (PS-X80)، وحقيبة سفر FC-X80، وحقيبة صلبة HC-X80، وحقيبة ناعمة SC-X80، وغطاء غبار من الفينيل (DC-X80).

يُستخدم في الموسيقى المسجلة

يظهر جهاز AX80 في فيديو أغنية "All We Are" لكيم ميتشل ، التي عزفها باي دوبوا ، مع أن اسم الشركة المصنعة محجوب. ويُقال أيضاً إن ثنائي موسيقى السينثبوب اليوناني مارشيو وفرقة سبيس هوتيل البريطانية البديلة استخدموا جهاز AX80، وكذلك فرقة روديو جونز لموسيقى الرقص في التسعينيات ومارك بيل من فرقة LFO في ألبوم بيورك " Homogenic " . وقد ذكرت فرقة ديجيتال إيموشن الهولندية صراحةً استخدام جهازي AX80 وS612 على غلاف أغنيتها المنفردة "Jungle Beat" الصادرة عام 1986.

الأدب

نُشرت إعلانات بصفحة كاملة تحمل شعار "ببساطة... رائع!" في مجلة Keyboard Magazine خلال منتصف ثمانينيات القرن الماضي. [ 7 ] كما يظهر جهاز AX80 في قوائم الأسعار في نهاية كلا طبعتي كتاب Mark Vail's Vintage Synthesizers . [ 8 ] تحتوي الطبعة الثانية على حاشية: "إذا تمكنت من تجاوز واجهات أجهزة Akai AX-series، فإن ويس تاغارت (من شركة Analogics [جنيف، أوهايو، الولايات المتحدة الأمريكية]) يُشير إلى أن "جهاز توليف موسيقي ذو صوت رائع يكمن في طياته". [ 9 ] استعرض جيم أيكين جهاز AX80 في مجلة Keyboard Magazine في يناير 1985، مُشيرًا إلى أنه يتمتع "بصوت دافئ وكامل، ويمكنه تقديم مجموعة كاملة من الألوان الصوتية المفيدة موسيقيًا... إنه دخول ممتاز إلى سوق لوحات المفاتيح، من شركة نحن على يقين من أننا سنرى المزيد منها". [ 10 ] كما نشرت مجلة Keyboard ملخصًا موجزًا ​​في قسم "ورقة المواصفات" الخاص بملف تعريف المنتج الجديد. [ 11 ] يوجد أيضًا مراجعة من صفحتين في الدليل الكامل لأجهزة المزج، وأجهزة التسلسل، وآلات الطبول ، بقلم دين فريدمان. [ 12 ]

مراجع

  1. 1 2 كتيبات خدمة Akai AX80 1985
    • مخطط كتلة وحدة المعالجة المركزية AX80 (رقم 2-1 850321A)، صفحة 2
    • مخطط تخطيطي لوحدة المعالجة المركزية AX80 (رقم 6-5 850313A)، صفحة 12 - يتم تنفيذ مذبذبات DCO التي تتكون من مذبذب رئيسي، ومقسمات أوكتاف، وذاكرة قراءة فقط لجدول التردد، و16 مجموعة من العدادات القابلة للبرمجة (لـ 2OSCs × 8 أصوات) على المجال الرقمي.
    • مخطط كتلة الصوت AX80 (رقم 2-2 850322A)، صفحة 3
    • مخطط الصوت AX80 (رقم 6-6 850314A)، صفحة 14 - بدلاً من VCOs، يتم تنفيذ 16 مجموعة من Waveshapers مع مدخل CV (= جهد الشحن للتحكم في ميل شكل الموجة المنشارية) على المجال التناظري.
  2. ↑ "تاريخ منتجات أكاي بروفيشنال / أكاي ديجيتال" . شركة أكاي بروفيشنال إم آي، 1999-2005. مؤرشف من الأصل بتاريخ 30 يناير 2012.(مؤرشف على موقع HollowSun.com)
  3. ↑ "Akai Professional AX80" . شركة AKAI Professional MI Corp. 1999–2005. كانت المذبذبات تناظرية ولكنها كانت "تتحكم رقميًا" لتحسين استقرار درجة الصوت وتتبعه.{{cite web}}: CS1 maint: deprecated archival service ( link ) ملاحظة: وصفها جوردون ريد 1996 مؤرشفة في 2011-10-02 في Wayback Machine بأنها "VCOs بدلاً من DCOs"، ومع ذلك، يبدو أن تقديره يفتقر إلى الأدلة.
  4. 1 2 "Akai AX80 -1984" . الدعم الفني العالمي لأجهزة المزج . SoundDoctorin.com. نظرة عامة على الدائرة: ... ما هي هذه المذبذبات بالضبط... على ما يبدو مذبذبات رقمية تناظرية (DCO) كما هو متوقع مع وجود 16 منها. ... تحديث: كان من المفترض أن يكون هذا منذ فترة طويلة. ههه. حصلت على المخططات منذ فترة، وبالفعل هذا هو نفس نوع الدائرة مثل SX-240 وما إلى ذلك. مؤقتات قابلة للبرمجة تولد "الذبذبات" الأساسية في هذه الدائرة. يتم نبض مكبرات العمليات بإشارة المذبذب الرقمي التناظري بالتعاون مع إشارة تحكم من خلايا أخذ العينات/الاحتفاظ الفعلية التي تحدد معدل انحدار الدائرة التناظرية التي تولد موجات سن المنشار. ولكن بالطبع الجزء المربع رقمي من البداية إلى النهاية.
  5. ↑ "عودة رجل الفأس" . ساوند أون ساوند . يونيو 2002. مؤرشف من الأصل في 6 يونيو 2015.
  6. ↑ حكاية جهازي توليف موسيقيين ، ساوند أون ساوند ، يوليو 2002
  7. ↑ مجلة لوحة المفاتيح ، نوفمبر 1984
  8. ↑ فايل 2000 ، ص 260، 300
  9. ↑ فايل 2000 ، ص 303
  10. ↑ أيكين، جيم . "(مراجعة)". مجلة لوحة المفاتيح . العدد يناير 1985. الصفحات من 76 إلى 78.
  11. ↑ "(ورقة المواصفات)". مجلة لوحة المفاتيح . العدد: سبتمبر 1985. صفحة 88.
  12. ↑ فريدمان، دين (1985). الدليل الكامل لأجهزة المزج الموسيقي، وأجهزة التسلسل، وآلات الطبول . شركة ميوزيك سيلز. الصفحات 16-17 . ISBN  978-0-8256-2410-0.
