إضاءة خلفية

الموسوعة الحرة

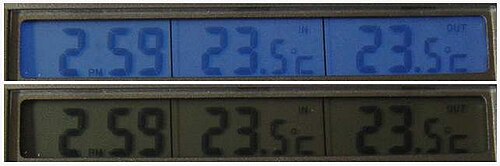

صور لشاشة عرض بلورية سائلة ، مع تشغيل الإضاءة الخلفية الكهروضوئية (أعلى) وإيقاف تشغيلها (أسفل).

الإضاءة الخلفية هي شكل من أشكال الإضاءة المستخدمة في شاشات الكريستال السائل (LCD)، حيث توفر الضوء من خلف أو جانب لوحة العرض. لا تُنتج شاشات الكريستال السائل الضوء من تلقاء نفسها، لذا فهي تتطلب إضاءة - إما من الضوء المحيط أو من مصدر ضوئي مخصص - لإنشاء صورة مرئية. تُستخدم الإضاءة الخلفية بشكل شائع في الهواتف الذكية وشاشات الكمبيوتر وأجهزة تلفزيون LCD . كما تُستخدم أيضًا في الشاشات الصغيرة، مثل ساعات اليد ، لتحسين وضوح القراءة في ظروف الإضاءة المنخفضة. [ 1 ]

تشمل مصادر الإضاءة النموذجية للإضاءة الخلفية الثنائيات الباعثة للضوء (LEDs) ومصابيح الفلورسنت ذات الكاثود البارد (CCFLs).

تُصنع أنواع بسيطة من شاشات LCD، كتلك المستخدمة في الآلات الحاسبة الجيبية ، بدون مصدر إضاءة داخلي، وتعتمد على مصادر إضاءة خارجية لعرض الصورة للمستخدم. مع ذلك، فإن معظم شاشات LCD مصممة بمصدر إضاءة داخلي. تتكون هذه الشاشات من طبقات متعددة، وعادةً ما تكون الإضاءة الخلفية هي الطبقة الأولى من الخلف.

تتحكم صمامات الضوء بكمية الضوء الواصلة إلى العين عن طريق حجب مروره بطرق محددة. تستخدم معظم شاشات الكريستال السائل مزيجًا من مرشح استقطاب ثابت وآخر متحرك لحجب الضوء غير المرغوب فيه.

تُنتج العديد من أنواع الشاشات الأخرى غير شاشات LCD ضوءها الخاص ولا تتطلب إضاءة خلفية، على سبيل المثال شاشات OLED وشاشات أنبوب أشعة الكاثود (CRT) وشاشات البلازما (PDP).

يُطلق على نوع مماثل من التكنولوجيا اسم الإضاءة الأمامية ، والتي تضيء شاشة LCD من الأمام.

تم تقديم مراجعة لبعض مخططات الإضاءة الخلفية المبكرة لشاشات الكريستال السائل في تقرير بعنوان "تاريخ الهندسة والتكنولوجيا" من تأليف بيتر جيه وايلد . [ 2 ]

أنواع مصادر الضوء

يمكن أن يتكون مصدر الضوء من: [ 3 ]

يُصدر جهاز ELP ضوءًا موحدًا على كامل سطحه، لكن الإضاءة الخلفية الأخرى تستخدم في كثير من الأحيان ناشرًا لتوفير إضاءة متساوية من مصدر غير متساوٍ.

تأتي الإضاءة الخلفية بألوان عديدة. عادةً ما تحتوي شاشات LCD أحادية اللون على إضاءة خلفية صفراء أو خضراء أو زرقاء أو بيضاء ، بينما تستخدم الشاشات الملونة إضاءة خلفية بيضاء تغطي معظم طيف الألوان .

الاستخدام

تُستخدم الإضاءة الخلفية الملونة بتقنية LED بشكل شائع في شاشات LCD الصغيرة والرخيصة. وتزداد شعبية الإضاءة الخلفية البيضاء بتقنية LED. أما الإضاءة الخلفية بتقنية ELP فتُستخدم غالبًا في الشاشات الكبيرة أو عندما تكون الإضاءة الخلفية المتساوية مهمة؛ ويمكن أن تكون ملونة أو بيضاء. وتتطلب تقنية ELP طاقة تيار متردد عالية الجهد نسبيًا ، يتم توفيرها بواسطة دائرة عاكسة . وتُستخدم الإضاءة الخلفية بتقنية CCFL في الشاشات الكبيرة مثل شاشات الكمبيوتر، وعادةً ما تكون بيضاء اللون؛ وتتطلب هذه أيضًا استخدام عاكس ومشتت ضوئي. وقد استُخدمت الإضاءة الخلفية المتوهجة في شاشات LCD المبكرة لتحقيق سطوع عالٍ، [ 8 ] [ 9 ] ولكن قصر عمر المصابيح المتوهجة والحرارة الزائدة الناتجة عنها شكّلت قيودًا كبيرة. وعادةً ما تتطلب الحرارة المتولدة من المصابيح المتوهجة تركيبها بعيدًا عن الشاشة لمنع تلفها.

إضاءة خلفية CCFL

18 مصباح CCFL متوازي كإضاءة خلفية لتلفزيون LCD
شاشة LCD بإضاءة خلفية CCFL جانبية

لعدة سنوات (حتى عام 2010 تقريبًا)، كان نظام الإضاءة الخلفية المفضل لشاشات LCD الكبيرة ذات العناوين المصفوفية، كما هو الحال في الشاشات وأجهزة التلفاز، يعتمد على مصباح فلورسنت ذي كاثود بارد (CCFL)، وذلك باستخدام مصباحين CCFL على حافتي شاشة LCD المتقابلتين، أو باستخدام مصفوفة من مصابيح CCFL خلف شاشة LCD (انظر الصورة لمصفوفة تضم 18 مصباح CCFL لتلفاز LCD مقاس 40 بوصة). ونظرًا لعيوب الإضاءة الخلفية بتقنية LED مقارنةً بها (الحاجة إلى جهد وطاقة أعلى، وتصميم لوحة أكثر سمكًا، وعدم وجود تبديل عالي السرعة، وسرعة التلف)، أصبحت الإضاءة الخلفية بتقنية LED أكثر شيوعًا.

تحتوي العديد من طرازات شاشات LCD، بدءًا من شاشات TN الرخيصة وحتى لوحات S-IPS أو S-PVA المستخدمة في اختبار الألوان، على مصابيح CCFL ذات نطاق ألوان واسع تمثل أكثر من 95٪ من مواصفات ألوان NTSC .

إضاءة خلفية LED

شاشة LCD بإضاءة خلفية LED مصفوفية

تتوفر إضاءة LED الخلفية في الشاشات الملونة بنوعين: إضاءة LED بيضاء وإضاءة LED RGB. [ 10 ] تُستخدم مصابيح LED البيضاء بكثرة في أجهزة الكمبيوتر المحمولة وشاشات سطح المكتب، وتشكل جميع شاشات LCD المحمولة تقريبًا. يتكون مصباح LED الأبيض عادةً من مصباح LED أزرق مع فوسفور أصفر واسع الطيف لإنتاج الضوء الأبيض. ومع ذلك، نظرًا لأن ذروة منحنى الطيف تقع عند اللون الأصفر، فإنه لا يتوافق جيدًا مع ذروة نفاذية مرشحات اللون الأحمر والأخضر في شاشة LCD. يؤدي هذا إلى انزياح اللونين الأحمر والأخضر الأساسيين نحو الأصفر، مما يقلل من نطاق ألوان الشاشة. [ 11 ] تتكون مصابيح LED RGB من مصباح LED أحمر وأزرق وأخضر، ويمكن التحكم بها لإنتاج درجات حرارة لونية مختلفة للون الأبيض. توجد مصابيح LED RGB للإضاءة الخلفية في شاشات عرض الألوان عالية الجودة مثل شاشة HP DreamColor LP2480zx أو بعض أجهزة الكمبيوتر المحمولة HP EliteBook ، بالإضافة إلى شاشات العرض الحديثة المخصصة للمستهلكين مثل أجهزة الكمبيوتر المحمولة من سلسلة Dell Studio التي تحتوي على شاشة LED RGB اختيارية.

تُتيح مصابيح LED ثلاثية الألوان (RGB) نطاقًا لونيًا واسعًا جدًا للشاشات. [ 12 ] عند استخدام ثلاثة مصابيح LED منفصلة ( ألوان مُضافة )، يُمكن للإضاءة الخلفية إنتاج طيف لوني يُطابق تقريبًا مرشحات الألوان في وحدات البكسل في شاشة LCD نفسها. وبهذه الطريقة، يُمكن تضييق نطاق تمرير المرشح بحيث يسمح كل مُكوّن لوني بمرور نطاق ضيق جدًا من الطيف عبر شاشة LCD. يُحسّن هذا من كفاءة الشاشة نظرًا لانخفاض كمية الضوء المحجوب عند عرض اللون الأبيض. كما يُمكن تحريك نقاط الأحمر والأخضر والأزرق الفعلية إلى مسافة أبعد، مما يُتيح للشاشة إعادة إنتاج ألوان أكثر حيوية.

تعتمد إحدى طرق تحسين نطاق الألوان في شاشات LCD ذات الإضاءة الخلفية بتقنية LED على مصابيح LED زرقاء (مثل مصابيح LED المصنوعة من نتريد الغاليوم (GaN)) تُضيء طبقة من الفوسفور النانوي البلوري، تُسمى النقاط الكمومية (QDs). [ 13 ] تُحوّل النقاط الكمومية الأطوال الموجية الزرقاء إلى أطوال موجية أطول مرغوبة، مُنتجةً اللونين الأخضر والأحمر بنطاق ترددي ضيق، وذلك لإضاءة شاشة LCD بشكل مثالي من الخلف. وتدّعي الشركة المصنّعة، Nanosys ، إمكانية ضبط لون النقاط بدقة من خلال التحكم في حجم البلورات النانوية. ومن بين الشركات الأخرى التي تُطبّق هذه الطريقة: Nanoco Group PLC (المملكة المتحدة)، و QD Vision ، و 3M (المرخصة من Nanosys)، وAvantama ( سويسرا) . [ 14 ] [ 15 ] قامت سوني بتكييف تقنية النقاط الكمومية من شركة QD Vision الأمريكية [ 16 ] لتقديم تلفزيونات LCD مزودة بإضاءة خلفية LED محسّنة من الجوانب، والتي تم تسويقها تحت اسم Triluminos في عام 2013. بفضل مصباح LED أزرق وبلورات نانوية مُحسّنة للألوان الأخضر والأحمر أمامه، يُتيح الضوء الأبيض المُدمج الناتج نطاقًا لونيًا مُكافئًا أو أفضل من ذلك الذي تُصدره مجموعة أغلى ثمنًا من ثلاثة مصابيح LED RGB. في معرض الإلكترونيات الاستهلاكية 2015، عرضت العديد من الشركات تلفزيونات LCD بإضاءة خلفية LED مُحسّنة بتقنية النقاط الكمومية، بما في ذلك سامسونج إلكترونيكس ، وإل جي إلكترونيكس ، وشركة TCL الصينية . [ 17 ] [ 18 ]

تُعاني شاشات LED الخلفية من عدة تحديات. فمن الصعب تحقيق التجانس، خاصةً مع مرور الوقت، حيث يتأثر كل مصباح LED بمعدل مختلف. استخدام ثلاثة مصادر ضوئية منفصلة للأحمر والأخضر والأزرق يعني أن النقطة البيضاء للشاشة قد تتغير مع اختلاف معدلات تغير درجة حرارة اللون؛ وتتأثر مصابيح LED البيضاء بهذه الظاهرة، حيث سُجلت تغيرات في درجة حرارة اللون تصل إلى عدة مئات من الكلفن . كما تعاني مصابيح LED البيضاء من انزياح نحو اللون الأزرق عند درجات حرارة أعلى تتراوح بين 3141 كلفن و3222 كلفن عند درجات حرارة تتراوح بين 10 و80 درجة مئوية على التوالي. [ 19 ] قد تُمثل كفاءة استهلاك الطاقة تحديًا؛ إذ يُحتمل أن تستهلك تطبيقات الجيل الأول طاقةً أكبر من نظيراتها من مصابيح CCFL، مع إمكانية أن تكون شاشات LED أكثر كفاءة في استهلاك الطاقة. في عام 2010، تميزت شاشات LED من الجيل الحالي بمزايا كبيرة في استهلاك الطاقة. على سبيل المثال، يبلغ استهلاك الطاقة للنسخة غير المزودة بتقنية LED من شاشة Benq G2420HDB الاستهلاكية مقاس 24 بوصة 49 واط مقارنة بـ 24 واط للنسخة المزودة بتقنية LED من نفس الشاشة ( G2420HDBL ).

للتغلب على التحديات المذكورة سابقًا المتعلقة بإضاءة LED الخلفية بتقنية RGB والإضاءة الخلفية البيضاء، طورت شركة NDF Special Light Products تقنية LED متطورة تعتمد على الفوسفور البعيد [ 20 ] ، خصيصًا لتطبيقات شاشات LCD عالية الجودة وطويلة العمر ، مثل شاشات قمرة القيادة [ 21 ] وشاشات مراقبة الحركة الجوية والشاشات الطبية. تستخدم هذه التقنية مصابيح LED زرقاء اللون مع طبقة مطبوعة عليها مواد فوسفورية مضيئة لتحويل الألوان. يشبه مبدأ عملها مبدأ النقاط الكمومية، إلا أن الفوسفور المستخدم فيها أكثر متانة من جسيمات النقاط الكمومية النانوية، ما يجعلها مناسبة للتطبيقات التي تتطلب عمرًا طويلًا في ظروف تشغيل قاسية. ولأن طبقة الفوسفور موضوعة على مسافة (بعيدة) من مصباح LED، فإنها تتعرض لإجهاد حراري أقل بكثير من الفوسفور الموجود في مصابيح LED البيضاء. ونتيجة لذلك، تصبح نقطة اللون الأبيض أقل اعتمادًا على مصابيح LED الفردية، وأقل تدهورًا في أداء مصابيح LED الفردية مع مرور الوقت، ما يؤدي إلى إضاءة خلفية أكثر تجانسًا مع تحسين ثبات اللون وانخفاض أقل في شدة الإضاءة.

يتزايد استخدام الإضاءة الخلفية بتقنية LED في أجهزة الكمبيوتر المحمولة. وقد استخدمت سوني هذه التقنية في بعض أجهزة الكمبيوتر المحمولة النحيفة عالية الجودة من سلسلة VAIO منذ عام 2005، وقدمت فوجيتسو أجهزة كمبيوتر محمولة مزودة بإضاءة خلفية بتقنية LED في عام 2006. وفي عام 2007، أضافت كل من أسوس وديل وآبل إضاءة خلفية بتقنية LED إلى بعض طرازات أجهزة الكمبيوتر المحمولة الخاصة بها. اعتبارًا من عام 2008أعلنت لينوفو عن أجهزة كمبيوتر محمولة بإضاءة خلفية LED. في أكتوبر 2008 ، أعلنت آبل أنها ستستخدم إضاءة خلفية LED في جميع أجهزة الكمبيوتر المحمولة وشاشة Apple Cinema Display الجديدة مقاس 24 بوصة ، وبعد عام واحد، طرحت جهاز iMac جديدًا بإضاءة LED ، ما يعني أن جميع شاشات الكمبيوتر الجديدة من آبل أصبحت بإضاءة خلفية LED. تستخدم جميع أجهزة الكمبيوتر المحمولة تقريبًا المزودة بشاشة بنسبة عرض إلى ارتفاع 16:9 والتي طُرحت منذ سبتمبر 2009 لوحات بإضاءة خلفية LED. وينطبق هذا أيضًا على معظم أجهزة تلفزيون LCD، التي تُسوّق في بعض البلدان تحت اسم " تلفزيون LED" المُضلل ، على الرغم من أن الصورة لا تزال تُنتج بواسطة لوحة LCD.

معظم مصابيح LED الخلفية لشاشات LCD تعمل بتقنية الإضاءة الجانبية ، أي يتم وضع عدة مصابيح LED على حواف موجه ضوئي (لوحة توجيه ضوئي، LGP) يقوم بتوزيع الضوء خلف لوحة الكريستال السائل. من مزايا هذه التقنية تصميمها الرقيق جدًا ولوحتها المسطحة، بالإضافة إلى انخفاض تكلفتها. أما النسخة الأكثر تكلفة فتُسمى مصفوفة LED الكاملة أو LED المباشر ، وتتكون من العديد من مصابيح LED الموضوعة خلف لوحة الكريستال السائل ( مصفوفة من مصابيح LED)، مما يسمح بإضاءة اللوحات الكبيرة بشكل متساوٍ. يُشار إلى التعتيم الموضعي لمصفوفة LED الكاملة اختصارًا بـ "FALD". يتيح هذا الترتيب إمكانية التعتيم الموضعي للحصول على بكسلات سوداء أغمق حسب الصورة المعروضة.

تعتيم الإضاءة الخلفية

غالبًا ما يتم التحكم في الإضاءة الخلفية LED بشكل ديناميكي باستخدام معلومات الفيديو [ 22 ] (التحكم الديناميكي في الإضاءة الخلفية أو الإضاءة الخلفية LED الديناميكية "التعتيم الموضعي"، والتي يتم تسويقها أيضًا باسم HDR، تلفزيون النطاق الديناميكي العالي، الذي اخترعه باحثو فيليبس دوغلاس ستانتون ومارتينوس سترومر وأدريانوس دي فان [ 23 ] [ 24 ] [ 25 ] ).

باستخدام تقنية تعديل عرض النبضة (PWM)، وهي تقنية يتم فيها الحفاظ على شدة إضاءة مصابيح LED ثابتة، ولكن يتم ضبط السطوع عن طريق تغيير الفاصل الزمني لوميض مصادر الضوء ذات شدة الإضاءة الثابتة هذه [ 26 ] ، يتم خفض إضاءة الشاشة الخلفية إلى أقصى درجة سطوع للون الذي يظهر على الشاشة مع تعزيز تباين شاشة LCD في الوقت نفسه إلى أقصى مستويات ممكنة.

إذا كان تردد تعديل عرض النبضة منخفضًا جدًا أو كان المستخدم شديد الحساسية للوميض، فقد يُسبب ذلك إزعاجًا وإجهادًا للعين، على غرار وميض شاشات CRT . [ 27 ] [ 28 ] يمكن للمستخدم اختبار ذلك ببساطة عن طريق تحريك يده أو أي جسم أمام الشاشة. إذا بدا الجسم ذا حواف واضحة المعالم أثناء حركته، فإن الإضاءة الخلفية تومض بتردد منخفض نسبيًا. أما إذا بدا الجسم ضبابيًا، فإما أن الشاشة مزودة بإضاءة خلفية مستمرة أو أنها تُشغل الإضاءة الخلفية بتردد أعلى مما يستطيع الدماغ إدراكه. يمكن تقليل الوميض أو إزالته بضبط سطوع الشاشة على الحد الأقصى، مع العلم أن ذلك قد يؤثر سلبًا على جودة الصورة وعمر البطارية نظرًا لزيادة استهلاك الطاقة.

موزعات العطور

لإنتاج إضاءة خلفية غير متجانسة (غير ELP)، وهو أمر بالغ الأهمية لشاشات العرض، يمر الضوء أولاً عبر موجه ضوئي (لوحة توجيه الضوء، LGP) - وهي طبقة بلاستيكية مصممة خصيصًا لتشتيت الضوء عبر سلسلة من النتوءات غير المتساوية التباعد. تزداد كثافة النتوءات كلما ابتعدنا عن مصدر الضوء وفقًا لمعادلة التشتت . ثم ينتقل الضوء المنتشر إلى جانبي المشتت؛ يواجه الجانب الأمامي لوحة LCD الفعلية، بينما يحتوي الجانب الخلفي على عاكس لتوجيه الضوء المهدر نحو لوحة LCD. يُصنع العاكس أحيانًا من رقائق الألومنيوم أو سطح أبيض مصبوغ.

مستقطبات عاكسة

تُحسّن أنظمة الإضاءة الخلفية لشاشات LCD كفاءتها العالية باستخدام أغشية بصرية، مثل الهياكل المنشورية، لتوجيه الضوء نحو المشاهد، وأغشية استقطاب عاكسة تُعيد تدوير الضوء المستقطب الذي امتصه سابقًا المستقطب الأول لشاشة LCD (الذي ابتكره باحثا شركة فيليبس، أدريانوس دي فان وباولوس شاريمان). [ 29 ] ويتم ذلك عادةً باستخدام أغشية DBEF المصنعة والموردة من قبل شركة 3M. [ 30 ] تتكون هذه المستقطبات من مجموعة كبيرة من الأغشية ثنائية الانكسار أحادية المحور، والتي تعكس نمط الاستقطاب الممتص سابقًا للضوء. [ 31 ] وقد ابتكر باحثو شركة فيليبس، ديرك بروير وأدريانوس دي فان ويورغ برامبرينغ، هذه المستقطبات العاكسة التي تستخدم بلورات سائلة مبلمرة أحادية المحور (بوليمرات ثنائية الانكسار أو غراء ثنائي الانكسار) في عام 1989. [ 32 ] إن الجمع بين هذه المستقطبات العاكسة والتحكم الديناميكي في الإضاءة الخلفية بتقنية LED [ 23 ] يجعل أجهزة تلفزيون LCD الحالية أكثر كفاءة بكثير من أجهزة التلفزيون القائمة على تقنية CRT، مما يؤدي إلى توفير عالمي في الطاقة قدره 600 تيراواط/ساعة (2017)، أي ما يعادل 10% من استهلاك الكهرباء لجميع المنازل في جميع أنحاء العالم أو ما يعادل ضعف إنتاج الطاقة من جميع الخلايا الشمسية في العالم. [ 33 ] [ 34 ]

استهلاك الطاقة

أدى تطور معايير الطاقة وتزايد توقعات الجمهور بشأن استهلاكها إلى ضرورة إدارة أنظمة الإضاءة الخلفية لاستهلاكها للطاقة. وكما هو الحال مع المنتجات الإلكترونية الاستهلاكية الأخرى (مثل الثلاجات والمصابيح الكهربائية)، تُطبق فئات استهلاك الطاقة على أجهزة التلفزيون. [ 35 ] وقد تم استحداث معايير لتصنيفات الطاقة لأجهزة التلفزيون، على سبيل المثال، في الولايات المتحدة الأمريكية والاتحاد الأوروبي وأستراليا [ 36 ] وكذلك في الصين. [ 37 ] علاوة على ذلك، أظهرت دراسة أجريت عام 2008 [ 38 ] أن استهلاك الطاقة يُعدّ من أهم المعايير التي يعتمد عليها المستهلكون عند اختيار التلفزيون في الدول الأوروبية، تمامًا كأهمية حجم الشاشة. [ 39 ]
