تأثيرات الجسم

بنية جهاز MOSFET ذي قناة n مستوية (4 أطراف).

يُعد تأثير الجسم ( المعروف أيضًا باسم تأثير انحياز الركيزة ) تأثيرًا غير مرغوب فيه من الدرجة الثانية موجودًا في ترانزستورات تأثير المجال ( MOSFET ) ويصف التغير في جهد عتبة الترانزستور (Vتح{\displaystyle V_{th}}ينتج هذا عن فرق جهد بين طرفي المصدر والركيزة. [ 1 ] [ 2 ] في حين تفترض نماذج MOSFET المثالية من الدرجة الأولى أن المصدر والركيزة مرتبطان بنفس الجهد، [ 3 ] في العديد من تصميمات الدوائر المتكاملة ، يتغير جهد المصدر ديناميكيًا بينما تُحفظ الركيزة عند جهد مرجعي عام. [ 4 ] يؤدي فرق الجهد هذا إلى تغيير التوازن الكهروستاتيكي الداخلي للجهاز، مما يُغير بشكل كبير حالة تحيز الجهاز وخصائص التبديل وقدرات التضخيم. [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ]

المبدأ الأساسي

يعتمد تشغيل أي ترانزستور ذي تأثير المجال لأشباه الموصلات المعدنية المؤكسدة على التعديل الدقيق لنطاقات الطاقة عند واجهة أشباه الموصلات والأكسيد من خلال جهد خارجي مطبق بين البوابة والجسم (Vجيب{\displaystyle V_{GB}}[ 1 ] تُعرف هذه الظاهرة بتأثير المجال ، وهي تُتيح انعكاس التطعيم في أشباه الموصلات عند السطح البيني، مما يسمح بإنشاء قناة موصلة بين طرفي المصدر والمصب. مع ذلك ، لا يُستخدم سوى جزء من الجهد المُطبق خارجيًا لتعديل نطاقات الطاقة، بينما يتسرب جزء آخر عبر طبقة الأكسيد، ويعتمد هذا الجزء على كمية الشحنة الثابتة المكشوفة في الركيزة نتيجةً لتكوّن طبقة الانعكاس. [ 1 ] [ 2 ] [ 6 ]

عندما يكون جهد المصدر إلى الكتلة غير صفري (VSب{\displaystyle V_{SB}}عند تطبيق جهد عكسي، يتغير السلوك الكهربائي لمنطقة القناة. وبشكل أدق، يؤدي الانحياز العكسي بين المصدر والجسم إلى توسيع طبقة الاستنزاف أسفل أكسيد البوابة، مما يزيد من كمية أيونات التطعيم غير المعوضة المعرضة لتأثير المجال . ويؤدي هذا إلى انخفاض أكبر في الجهد عبر منطقة الأكسيد بأكملها. ونتيجة لذلك، يصبح التيار أعلى.Vجيب{\displaystyle V_{GB}}وبالتالي، فإن جهد العتبة مطلوب للسماح بتكوين قناة الانعكاس بالنسبة إلىVSب=0{\displaystyle V_{SB}=0}الشرط. [ 1 ] [ 2 ] [ 6 ]

الهيكل المادي

في جهاز nMOS ذي وضع التحسين ، فيما يتعلق بجهد المصدر إلى المادة الأساسية، من الممكن تحديد حالتين محتملتين:

  • حالة محايدة (VSب=0{\displaystyle V_{SB}=0})
  • التحيز العكسي للجسم (VSب>0{\displaystyle V_{SB}>0})

شرط انحياز الجسم الأمامي (VSب<0{\displaystyle V_{SB}<0}يُهمل هذا الوضع عادةً كنظام تشغيل صالح لأنه يفشل عمومًا في منع تدفق التيارات في وصلات pn بين المصدر والركيزة وبين المصرف والركيزة ، مما يُعيق عمل MOSFET بشكل صحيح. ويمكن اشتقاق حجة مماثلة لجهاز pMOS المزدوج . [ 1 ] [ 2 ] [ 5 ] [ 6 ]

الحالة المحايدة (V SB = 0)

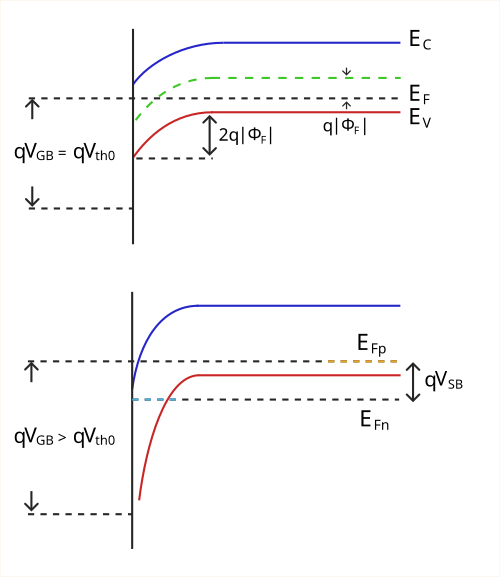

اللوحة العلوية: يتم تطبيقها خارجياًVجيب{\displaystyle V_{GB}}يُحدث انحناءً في نطاق الطاقة ( مخطط نطاق الطاقة ) مما يؤدي إلى استنزاف الثقوب من السطح البيني. يوضح الشكل حالة العتبة للانعكاس داخل جهاز nMOS في غياب التحيز الجسدي (Vجيب=Vتح0{\displaystyle V_{GB}=V_{th0}}). فريد من نوعههـF{\displaystyle E_{F}}يجب أن يكون موجودًا في القسم المدروس نظرًا لعدم وجود تيار كهربائي فيهVSب=0{\displaystyle V_{SB}=0}وVدS=0{\displaystyle V_{DS}=0}الشرط. اللوحة السفلية: في حالة وجود تحيز الجسم، يتم تطبيقVSب{\displaystyle V_{SB}}يؤدي تقسيم مستويات فيرمي إلى الحاجة إلى حجم أكبرVجيب{\displaystyle V_{GB}}لإنشاء قناة انعكاس. [ 1 ] [ 2 ]

في ظل حالة انعدام التحيز الجسدي (VSب=0{\displaystyle V_{SB}=0}) وعندما يتم اعتبار طرفي المصرف والمصدر عند نفس الجهد الكهروستاتيكي (VدS=0{\displaystyle V_{DS}=0})، مستوى فيرمي واحد وثابت (هـF{\displaystyle E_{F}}توجد هذه الظاهرة في جميع أنحاء بنية الركيزة والقناة. [ 5 ] [ 7 ] ولإنشاء قناة توصيل إلكتروني بين المصدر والمصب، يجب أن تنحني نطاقات الطاقة نحو الأسفل عند سطح التلامس بين أشباه الموصلات والأكسيد. تُعرف هذه الحالة بشرط العتبة للانعكاس، حيث تصل كثافة الإلكترونات عند سطح التلامس إلى نفس قيمة تطعيم الثقوب في المادة الأساسية، وتتحقق عندما يحقق جهد السطح المعادلة التالية: [ 1 ] [ 2 ] [ 5 ] [ 6 ]

ϕs=2|ϕF|{\displaystyle \phi _{s}=2|\phi _{F}|}

أينϕF{\textstyle \phi _{F}} يُطلق عليه اسم جهد فيرمي الحجمي، ويُعرَّف على النحو التالي:

ϕF=كبتيqln(شمالأنأنا){\displaystyle \phi _{F}={\frac {k_{B}T}{q}}\ln {\bigg (}{\frac {N_{A}}{n_{i}}}{\bigg )}}

هنا،كب{\displaystyle k_{B}}هو ثابت بولتزمان ،تي{\displaystyle T}هل درجة الحرارة المطلقة معبر عنها بالكلفن ؟q{\displaystyle q} هي الشحنة الأولية ،شمالأ{\displaystyle N_{A}} يمثل تركيز تطعيم مستقبلات الركيزة في الكتلة ونأنا{\displaystyle n_{i}} يمثل تركيز حاملات الشحنة الذاتية لأشباه الموصلات. [ 1 ] [ 2 ] [ 6 ]

الشحنة العكسية المستحثة عند السطح البيني، نتيجة للجهد المطبق خارجياًVجيب{\displaystyle V_{GB}}ويمكن التعبير عنها على النحو التالي: [ 1 ] [ 2 ]

سؤالأنانv=جox(Vجيب-VFب-ϕs-سؤالدهـص(ϕs)جox)=جox(VجيS-Vتح0){\displaystyle Q_{inv}=C_{ox}{\bigg (}V_{GB}-V_{FB}-\phi _{s}-{\frac {Q_{dep}(\phi _{s})}{C_{ox}}}{\bigg )}=C_{ox}(V_{GS}-V_{th0})}

أينجox{\displaystyle C_{ox}}هي سعة أكسيد البوابة لكل وحدة مساحة،VFب{\textstyle V_{FB}}يمثل جهد النطاق المسطح للجهاز،سؤالدهـص{\textstyle Q_{dep}}تمثل كثافة شحنة الاستنزاف المعرضة في الركيزة ( طبقة الاستنزاف )، بينماVتح0{\displaystyle V_{th0}} يُعرَّف بأنه جهد العتبة للهيكل عند انحياز الركيزة الصفري، ويشير إلى الحد الأدنىVجيب{\textstyle V_{GB}}يلزم ذلك للحصول على شحنة انعكاس ملحوظة (قناة). لاحظ أنه بما أن طرفي المصدر والحجم يقعان عند نفس الجهد الكهروستاتيكي، فإن المعادلةVجيب=VجيS{\textstyle V_{GB}=V_{GS}}يحمل. [ 1 ] [ 2 ] [ 5 ] [ 6 ] [ 7 ]

التحيز العكسي للجسم (V SB > 0)

عند تطبيق جهد موجب بين المصدر والركيزة، يدخل وصلة pn المتكونة من الركيزة من النوع p ومنطقة المصدر من النوع n+ في حالة انحياز عكسي أعمق . يدفع هذا الانحياز الخارجي النظام خارج حالة التوازن الديناميكي الحراري ، مما يؤدي إلى انقسام مستوى فيرمي الفريد إلى مستويين شبه فيرمي متميزين : [ 5 ] [ 7 ]

  • هـFص{\displaystyle E_{Fp}}: مستوى شبه فيرمي للثقوب ، المرتبط بجهد الركيزة.
  • هـFن{\displaystyle E_{Fn}}: مستوى شبه فيرمي للإلكترونات ، والذي يتم سحبه لأسفل بواسطة الجهد الأعلى للمصدر.

بما أن جهد المصدر أعلى بالنسبة للمادة الأساسية، فإن مستوى طاقة الإلكترونات في المصدر ينخفض. هذا التحولهـFن{\displaystyle E_{Fn}}في المصدر نزولاً بالنسبة إلىهـFص{\displaystyle E_{Fp}}في الجزء الأكبر بمقدار يساويqVSب{\displaystyle qV_{SB}}في هذه الحالة، يجب أن تنحني نطاقات الطاقة بشكل أكبر بكثير مما كانت عليه عند حالة التوازن "لمواكبة" مستوى شبه فيرمي المُزاح للمصدر، وبالتالي ملء نطاق التوصيل بنفس كمية حاملات الشحنة. ويترجم هذا إلى جهد سطحي عتبة أعلى.ϕs{\displaystyle \phi _{s}}محددة بالمساواة الأكثر عمومية: [ 1 ] [ 2 ] [ 5 ] [ 6 ]

ϕs=2|ϕF|+VSب{\displaystyle \phi _{s}=2|\phi _{F}|+V_{SB}}

بالنظر إلى الجهد السطحي الأعلى المطلوب، تصبح كمية الشحنة المجمعة عند واجهة أكسيد أشباه الموصلات كما يلي: [ 1 ] [ 2 ]

سؤالأنانv=جox(Vجيب-VFب-2|ϕF|-VSب-سؤالدهـص(2|ϕF|+VSب)جox){\displaystyle Q_{inv}=C_{ox}{\bigg (}V_{GB}-V_{FB}-2|\phi _{F}|-V_{SB}-{\frac {Q_{dep}(2|\phi _{F}|+V_{SB})}{C_{ox}}}{\bigg )}}

ويمكن التعبير عن ذلك بطريقة أكثر ملاءمة كدالة لجهد العتبةVتح0{\displaystyle V_{th0}}كما يلي: [ 1 ] [ 2 ]

سؤالأنانv=جox(VجيS-Vتح0-سؤالدهـص(2|ϕF|+VSب)-سؤالدهـص(2|ϕF|)جox)=جox(VجيS-Vتح){\displaystyle Q_{inv}=C_{ox}{\bigg (}V_{GS}-V_{th0}-{\frac {Q_{dep}(2|\phi _{F}|+V_{SB})-Q_{dep}(2|\phi _{F}|)}{C_{ox}}}{\bigg )}=C_{ox}(V_{GS}-V_{th})}

أينVتح{\displaystyle V_{th}}هو التعبير العام عن جهد العتبة للجهاز في وجود انحياز الجسم.

وكما هو متوقع، يتم تعديل العتبة الناتجة بواسطة الشحنة الإضافية المعرضة في الركيزة بفعل جهد المصدر إلى الجسم، بينما تسمح المعادلة الأخيرة باشتقاق تعبير أكثر شمولاً لـVتح{\displaystyle V_{th}}كدالة لـVSب{\displaystyle V_{SB}}، دون أي افتراض فعلي بشأن توزيع الشوائب الموجودة في المادة الصلبة. [ 1 ] [ 2 ] [ 5 ] [ 6 ]

جهد العتبة

بالنسبة للركيزة المشوبة بشكل موحد، يمكن نمذجة اعتماد جهد العتبة على جهد المصدر إلى الركيزة تحليليًا بواسطة معادلة تأثير الجسم [ 1 ] [ 4 ] [ 6 ].

Vتح=Vتح0+γ(2|ϕF|+VSب-2|ϕF|){\displaystyle V_{th}=V_{th0}+\gamma {\bigg (}{\sqrt {2|\phi _{F}|+V_{SB}}}-{\sqrt {2|\phi _{F}|}}{\bigg )}}

أينγ{\displaystyle \gamma }هل يُعبّر عن معامل تأثير الجسم على النحو التالي:

γ=2ϵsأناqشمالأجox{\displaystyle \gamma ={\frac {\sqrt {2\epsilon _{si}qN_{A}}}{C_{ox}}}}

هنا،ϵsأنا{\displaystyle \epsilon _{si}}هي سماحية السيليكون . [ 1 ] [ 4 ] [ 8 ]

تُبرز هذه الصيغة كيف تُحدد المعايير الهندسية والتكنولوجية تأثير الجسم على جهد العتبة. وعلى وجه التحديد، تُوضح أن تأثير الجسم يتناسب طرديًا مع:

  • تركيز المنشطات (شمالأ{\displaystyle N_{A}}): يؤدي ارتفاع نسبة التشويب في الركيزة إلى زيادة شحنة الاستنزاف، مما قد يؤدي إلى تكثيف تأثير الجسم؛
  • سمك الأكسيد (تox{\displaystyle t_{ox}}): مضمنة فيجox=ϵoxتox{\textstyle C_{ox}={\frac {\epsilon _{ox}}{t_{ox}}}}يؤدي استخدام طبقة أكسيد أرق إلى زيادة التحكم في البوابة على القناة، وبالتالي حمايتها من التغيرات غير المرغوب فيها في بنية الجسم. [ 1 ] [ 4 ] [ 6 ] [ 8 ]

نموذج الإشارة الصغيرة

نموذج MOSFET للإشارات الصغيرة: ناقلية الجسمزمب{\displaystyle g_{mb}}يتم تصميمها كمصدر تيار يتم التحكم فيه بالجهد (VCCS) بالتوازي مع البوابة الرئيسيةزم{\displaystyle g_{m}}ومن وجهة نظر الإشارة، يتصرف بنفس الطريقة. لا يتم عرض طرفية البيانات المجمعة بشكل صريح.

في الدوائر التناظرية ، تؤدي التغيرات في جهد القاعدة إلى تعديل جهد العتبة للجهاز، وبالتالي تعديل تيار المصرف الخاص به (أناد{\displaystyle I_{D}}) بطريقة مشابهة لطرف البوابة. يمكن نمذجة هذا السلوك من خلال دائرة مكافئة للإشارة الصغيرة عن طريق إدخال مصدر تيار يتم التحكم فيه بالجهد ويتم تشغيله بواسطة جهد الجسم-المصدر. [ 3 ] [ 4 ] [ 8 ]

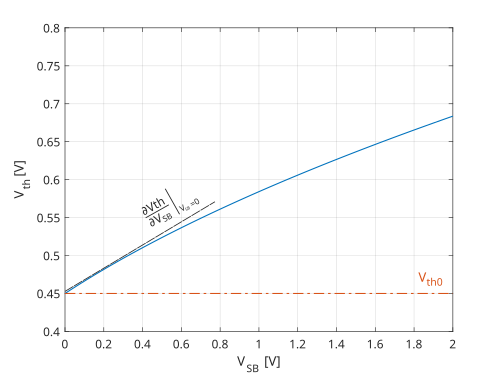

جهد العتبة لجهاز nMOS كدالة لجهد الجسم إلى المصدر في تقنية MOS النموذجية.VSب{\displaystyle V_{SB}}يزيد من التأثير علىVتح{\displaystyle V_{th}}وهي محدودة بسبب العلاقة غير الخطية التي تربط بينهما.η{\displaystyle \eta }يتم تمثيلها بيانيًا على أنها مماس للمخطط عندVSب=0{\displaystyle V_{SB}=0}.

وبشكل أدق، يمكن تعريف ناقلية الجسم على النحو التالي:

زمب=أنادVبS=VتحVبSأنادVتح=ηزم{\displaystyle g_{mb}={\frac {\partial {I_{D}}}{\partial {V_{BS}}}}={\frac {\partial {V_{th}}}{\partial {V_{BS}}}}{\frac {\partial {I_{D}}}{\partial {V_{th}}}}=\eta g_{m}}

أينزم{\displaystyle g_{m}}يمثل معامل التوصيلية للبوابة في حالة الإشارة الصغيرة لترانزستور MOSFET وη{\displaystyle \eta }(تتراوح عادةً بين 0.1 و 0.3) [ 8 ] تمثل النسبة بين ناقلية الجسم وناقلية البوابة المكافئة لها. ويمكن اشتقاق تعبيرها مباشرةً من معادلة تأثير الجسم، مما ينتج عنه:

η=VتحVبS=γ2|2ϕF|+VSب=جدهـصجox|VSب=0{\displaystyle \eta ={\frac {\partial {V_{th}}}{\partial {V_{BS}}}}={\frac {\gamma }{2{\sqrt {|2\phi _{F}|+V_{SB}}}}}={\frac {C_{dep}}{C_{ox}}}{\bigg |}_{V_{SB}=0}}

ملاحظة ذلكη{\displaystyle \eta }لا يوفر هذا فقط طريقة لتحديد مساهمة الجسم في تيار التصريف، بل هو أيضًا مقياس موجز لحساسية جهد العتبة لأيVSب{\displaystyle V_{SB}}التباين. [ 1 ] [ 3 ] [ 4 ] [ 8 ]

تأثير ذلك على تصميم الدوائر المتكاملة

تاريخيًا، يُصنف تأثير الجسم كتأثير طفيلي غير مثالي، مما يُفرض قيودًا تصميمية شديدة في كلٍ من التصميم الرقمي والتناظري. وبشكل أدق، فإن أكثر العيوب شيوعًا الناتجة عن تحيز الجسم هي:

  • انخفاض الأداء في الدوائر التناظرية : في التكوينات الأساسية ذات المصدر المشترك أو في الدوائر الفرعية لمتابع المصدر، يساهم تأثير الركيزة في خفض كسب الجهد الكلي للتكوينات وتدهور الخطية بسبب الاعتماد غير الخطي لـVتح{\displaystyle V_{th}}[ 1 ] [ 4 ] [ 3 ] [ 8 ]

تطبيقات متقدمة وهياكل حديثة

في الإلكترونيات الدقيقة الحديثة، حوّلت القدرة على تعديل جهد العتبة عمدًا عبر طرف الركيزة تأثير الجسم من ظاهرة طفيلية غير مرغوب فيها إلى أداة تصميم بديلة يمكن استغلالها عمدًا لتحسين تصميم الرقاقة. [ 4 ] [ 8 ] وبشكل أدق، على الرغم من أن تأثير الجسم عادةً ما يكون ضئيلاً مقارنةً بموصلية البوابة، إلا أنه يوفر مسارًا منفصلاً لتعديل تيار المصرف، مما يسمح باستخدام الركيزة كمدخل بديل لتشغيل الإشارة والتحكم بها. [ 1 ] [ 3 ] [ 4 ] [ 8 ]

التحكم في البوابة الخلفية في تقنيات FD-SOI

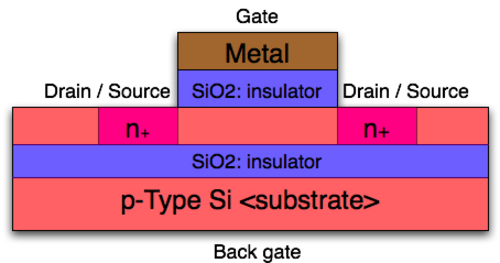

بنية جهاز FD-SOI nMOS. الإضافةSأنايا2{\displaystyle SiO_{2}}توفر الطبقة صندوق العزل الذي يتيح تحيز الجسم بشكل مستقل.

في تقنيات السيليكون المستنفد بالكامل على العازل ( FD-SOI )، تُصنع قناة الترانزستور على طبقة رقيقة جدًا من السيليكون المستنفد بالكامل، والتي تُعزل كهربائيًا عن الركيزة بواسطة طبقة أكسيد مدفونة (BOX ). في هذه الحالة، تعمل الركيزة كبوابة ثانية معزولة لترانزستور MOSFET، ويُشار إليها غالبًا باسم البوابة الخلفية. [ 11 ] [ 12 ]

يؤدي تطبيق جهد كهربائي على البوابة الخلفية إلى إزاحة نطاقات الطاقة داخل القناة عموديًا، مما يؤدي إلى تعديلها.Vتح{\displaystyle V_{th}}بكفاءة أعلى بكثير من الأجهزة المستوية التقليدية. وعلى وجه الخصوص، تُمكّن هذه البنية من تطبيق التحيز الديناميكي للجسم (DBB)، مما يعزز بشكل كبير كفاءة الوحدات الرقمية FD-SOI من خلال: [ 11 ] [ 12 ]

  • التحيز الأمامي للجسم (FBB): تطبيق تحيز أمامي على البوابة الخلفية (VSب<0{\displaystyle V_{SB}<0}يُقلل هذا من تأثير الركيزة. ونتيجةً لذلك، يزداد جهد التشغيل الزائد لهياكل MOS، مما يسمح بسلوك توصيل أفضل للأجهزة وأداء تبديل أفضل للبوابات المنطقية . [ 12 ] من المهم ملاحظة أن هذا النهج ممكن فقط عند مراعاة القيود الناتجة عن تشغيل ثنائيات المصدر-الركيزة والمصب-الركيزة الطفيلية للجهاز.
  • الانحياز العكسي للجسم (RBB): تطبيق انحياز عكسي (VSب>0{\displaystyle V_{SB}>0}) يؤدي إلى زيادة في جهد العتبةVتح{\displaystyle V_{th}}مما يقلل من تيارات التسرب دون العتبة للأجهزة غير المتصلة ويسمح لكتل ​​المنطق بالدخول في حالة استعداد منخفضة الطاقة للغاية. [ 11 ] [ 12 ]

دوائر الطاقة المنخفضة للغاية (ULP) والجهد المنخفض للغاية (ULV)

مخطط لمضخم تشغيلي بسيط يعمل بنظام تفاضلي كامل عند الجزء الأكبر من الترانزستورات الزوجية التفاضلية. يتم تطبيق إشارة الدخل على الجزء الأكبر من الترانزستورات الزوجية التفاضلية.م1{\displaystyle M_{1}}وم2{\displaystyle M_{2}}والتي يتم تثبيت البوابة عند جهد التيار المستمرVX{\displaystyle V_{X}}. كسب الإشارة الصغيرة لمرحلة OTA جي=زمبRouت{\displaystyle G=g_{mb}R_{out}}يكونη{\displaystyle \eta }أصغر بمقدار مرات مقارنةً بنظيرتها التي تعمل بالبوابات. [ 3 ] [ 13 ]

بالنسبة للتطبيقات التي تستهدف إنترنت الأشياء ( IoT[ 14 ] أو أجهزة الاستشعار الطبية الحيوية القابلة للزرع ، أو أنظمة حصاد الطاقة ، [ 14 ] يتم تخفيض جهد الإمداد إلى ما يقارب أو أقل من جهد العتبة الاسمي لأجهزة MOSFET (Vدد{\displaystyle V_{DD}}تتراوح القيم بين0.3V{\displaystyle 0.3V}و0.5V{\displaystyle 0.5V}[ 15 ] في هذا النظام المتطرف، لا يمكن استخدام تصميمات مكبرات الصوت التقليدية التي تعمل بالبوابة، لأنها لا تضمن ديناميكية إدخال مقبولة. [ 13 ] [ 16 ] ولتجاوز هذا القيد، يمكن لإشارة إدخال المكبر أن تُشغّل طرف جسم ترانزستورات الإدخال مباشرةً، بينما تُحيز بواباتها بجهد تيار مستمر ثابت، مما يُبقي الأجهزة في حالة انعكاس ضعيف . [ 15 ] يُعرف هذا النهج عادةً بتصميم MOSFET المُشغّل بالجسم، ويعتمد كليًا على ناقلية الجسم، مما يتطلب آبارًا مخصصة لعزل جسم كل جهاز عن ركيزة الشريحة. على الرغم من أن هذه التصميمات تُقدم تنازلات كبيرة، ويرجع ذلك أساسًا إلى عامل الناقلية الأضعف مقارنةً بعمل البوابة الرئيسية، إلا أنها تُتيح إمكانية تأرجح إدخال واسع (يكاد يكون من طرف إلى طرف) مع الحفاظ على التشغيل الخطي. [ 13 ] [ 16 ] يمكن التخفيف من بعض هذه العيوب عن طريق زيادة كسب الجهد الكلي للمراحل من خلال طوبولوجيات متسلسلة أو عن طريق تطبيق تقنيات التغذية الراجعة الموجبة المحلية المدمجة داخل مرحلة الإدخال. [ 14 ] [ 15 ] [ 13 ] [ 16 ]
