أنبوب قياسي بريطاني
معيار الأنابيب البريطاني ( BSP ) هو مجموعة من المعايير الفنية للوصلات اللولبية ، وقد اعتُمد دوليًا لربط الأنابيب والتجهيزات وإحكام إغلاقها ، وذلك عن طريق دمج خيط خارجي ( ذكر ) مع خيط داخلي (أنثى). وقد اعتُمد كمعيار في أعمال السباكة وتركيب الأنابيب ، باستثناء أمريكا الشمالية، حيث تُستخدم وصلات NPT وما شابهها . [ 1 ] [ 2 ]
الأنواع
يتم تمييز نوعين من الخيوط:
- الخيوط المتوازية (المستقيمة)، خيوط الأنابيب المتوازية القياسية البريطانية ( BSPP ؛ والمعروفة أصلاً باسم [ 3 ] خيوط تركيب الأنابيب القياسية البريطانية / BSPF وخيوط الأنابيب الميكانيكية القياسية البريطانية / BSPM )، والتي لها قطر ثابت؛ ويرمز لها بالحرف G.
- الخيوط المخروطية، خيوط الأنابيب المخروطية القياسية البريطانية ( BSPT )، التي يزداد قطرها أو ينقص على طول الخيط؛ ويرمز لها بالحرف R.
يمكن دمج هذه في نوعين من المفاصل:

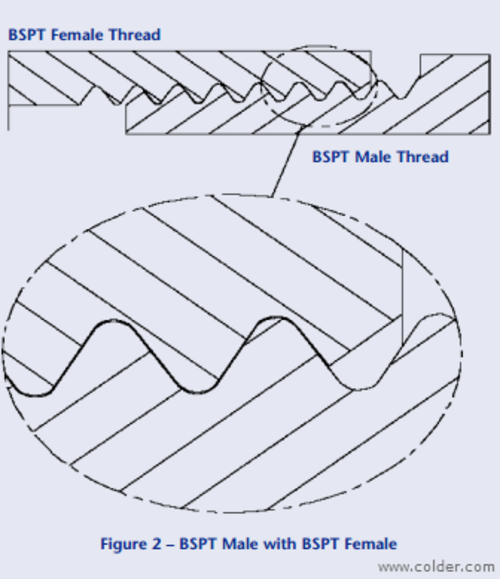

- خيوط التوصيل
- هذه وصلات أنابيب يتم فيها إحكام الضغط عن طريق تزاوج خيطين معًا. تستخدم دائمًا خيطًا ذكريًا مخروطيًا، ولكن يمكن أن تكون لها خيوط أنثوية متوازية أو مخروطية. (في أوروبا، لا تُستخدم وصلات الأنابيب الأنثوية المخروطية بشكل شائع).

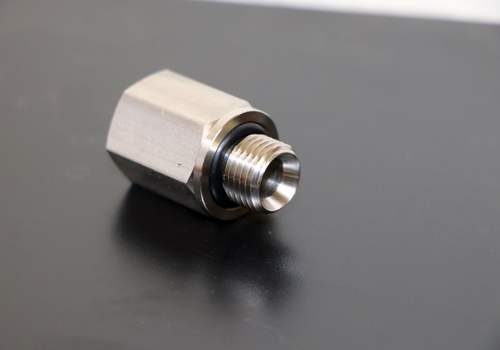

- خيوط لولبية طويلة
- هذه خيوط أنابيب متوازية تستخدم حيث يتم تحقيق وصلة محكمة الضغط عن طريق ضغط مادة لينة (مثل حلقة مانعة للتسرب أو غسالة) بين الوجه النهائي للخيط الذكري ووجه المقبس أو الحلمة، مع شد صامولة خلفية.
نموذج الموضوع
يتبع شكل الخيط معيار ويتوورث البريطاني القياسي:
- خيط متناظر على شكل حرف V تكون فيه الزاوية بين الجانبين 55 درجة (مقاسة في مستوى محوري)
- يتم اقتطاع سدس هذا الشكل V الحاد من الأعلى والأسفل
- تُقوّس الخيوط بالتساوي عند القمم والجذور بواسطة أقواس دائرية تنتهي بشكل مماس مع الجوانب حيث r ≈ 0.1373 P
- وبالتالي، فإن العمق النظري للسن اللولبي يساوي 0.6403 ضعف الخطوة الاسمية h ≈ 0.6403 P
أحجام خيوط الأنابيب
تم تحديد 41 مقاسًا للخيوط على الأقل، تتراوح من 1/16 إلى 18 ، مع العلم أن 15 مقاسًا فقط منها مُدرجة في معيار ISO 7 و24 في معيار ISO 228. [ 5 ] [ 6 ] [ 7 ] [ 8 ] كان رقم المقاس في الأصل يعتمد على القطر الداخلي (المقاس بالبوصة) لأنبوب فولاذي مُصمم للخيوط، ولكن الأنابيب الحديثة تميل إلى استخدام جدران أرق لتوفير المواد، وبالتالي يكون قطرها الداخلي أكبر من هذا المقاس الاسمي. في النسخة المترية القياسية الحديثة، هو ببساطة رقم المقاس، حيث يُمثل مقاس القطر المُدرج القطر الخارجي الأكبر للخيط الخارجي. بالنسبة للخيوط المخروطية، فهو القطر عند "طول القياس" (زائد/ناقص خطوة خيط واحدة) من الطرف الصغير للخيط. نسبة التناقص هي 1:16، مما يعني أنه مقابل كل زيادة قدرها 16 وحدة قياس في المسافة من الطرف، يزداد القطر بمقدار وحدة قياس واحدة.
| مقاس G / R | كثافة الخيوط ( TPI ) | خطوة الخيط | القطر الرئيسي | القطر الأصغر | طول المقياس | مثقاب دق | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| R 95% | G 80% | |||||||||
| (في) | (في -1 ) | (مم) | (في) | (مم) | (في) | (مم) | (في) | (مم) | (مم) | (مم) |
| ١/١٦ | 28 | 0.907 | 0.3041 | 7.723 | 0.2583 | 6.561 | 5/32 | 4.0 | 6.6 | 6.8 |
| 1/8 | 28 | 0.907 | 0.3830 | 9.728 | 0.3372 | 8.566 | 5/32 | 4.0 | 8.6 | 8.8 |
| ربع | 19 | 1.337 | 0.5180 | 13.157 | 0.4506 | 11.445 | 0.2367 | 6.0 | 11.5 | 11.8 |
| 3/8 | 19 | 1.337 | 0.6560 | 16.662 | 0.5886 | 14.950 | ربع | 6.4 | 15.0 | 15.3 |
| نصف | 14 | 1.814 | 0.8250 | 20.955 | 0.7335 | 18.631 | 0.3214 | 8.2 | 18.7 | 19.1 |
| 5/8 | 14 | 1.814 | 0.9020 | 22.911 | 0.8105 | 20.587 | 0.3214 | 8.2 | 20.7 | 21.1 |
| 3/4 | 14 | 1.814 | 1.0410 | 26.441 | 0.9495 | 24.117 | 3/8 | 9.5 | 24.2 | 24.6 |
| 7 ⁄ 8 | 14 | 1.814 | 1.1890 | 30.201 | 1.0975 | 27.877 | 3/8 | 9.5 | 28.0 | 28.3 |
| 1 | 11 | 2.309 | 1.3090 | 33.249 | 1.1926 | 30.291 | 0.4091 | 10.4 | 30.4 | 30.9 |
| 1 + 1/8 | 11 | 2.309 | 1.4920 | 37.897 | 1.3756 | 34.939 | 0.4091 | 10.4 | 35.1 | 35.5 |
| 1 + 1 ⁄ 4 | 11 | 2.309 | 1.6500 | 41.910 | 1.5335 | 38.952 | نصف | 12.7 | 39.1 | 39.5 |
| 1 + 3/8 | 11 | 2.309 | 1.7450 | 44.323 | 1.6285 | 41.365 | نصف | 12.7 | 41.5 | 42.0 |
| 1 + 1 ⁄ 2 | 11 | 2.309 | 1.8820 | 47.803 | 1.7656 | 44.845 | نصف | 12.7 | 45.0 | 45.4 |
| 1 + 5 ⁄ 8 | 11 | 2.309 | 2.0820 | 52.883 | 1.9656 | 49.926 | 5/8 | 15.9 | 50.1 | 50.5 |
| 1 + 3/4 | 11 | 2.309 | 2.1160 | 53.746 | 1.9995 | 50.788 | 5/8 | 15.9 | 50.9 | 51.4 |
| 1 + 7 ⁄ 8 | 11 | 2.309 | 2.2440 | 56.998 | 2.1276 | 54.041 | 5/8 | 15.9 | 54.2 | 54.6 |
| 2 | 11 | 2.309 | 2.3470 | 59.614 | 2.2306 | 56.656 | 5/8 | 15.9 | 56.8 | 57.2 |
| 2 + 1 ⁄4 | 11 | 2.309 | 2.5870 | 65.710 | 2.4706 | 62.752 | 11 ⁄ 16 | 17.5 | 62.9 | 63.3 |
| 2 + 1 ⁄ 2 | 11 | 2.309 | 2.9600 | 75.184 | 2.8435 | 72.226 | 11 ⁄ 16 | 17.5 | 72.4 | 72.8 |
| 2 + 3 ⁄ 4 | 11 | 2.309 | 3.2100 | 81.534 | 3.0935 | 78.576 | 13 ⁄ 16 | 20.6 | 78.7 | 79.2 |
| 3 | 11 | 2.309 | 3.4600 | 87.884 | 3.3435 | 84.926 | 13 ⁄ 16 | 20.6 | 85.1 | 85.5 |
| 3 + 1/4 | 11 | 2.309 | 3.7000 | 93.980 | 3.5835 | 91.022 | 7 ⁄ 8 | 22.2 | 91.2 | 91.6 |
| 3 + 1 ⁄ 2 | 11 | 2.309 | 3.9500 | 100.330 | 3.8335 | 97.372 | 7 ⁄ 8 | 22.2 | 97.5 | 98.0 |
| 3 + 3 ⁄ 4 | 11 | 2.309 | 4.2000 | 106.680 | 4.0835 | 103.722 | 7 ⁄ 8 | 22.2 | 103.9 | 104.3 |
| 4 | 11 | 2.309 | 4.4500 | 113.030 | 4.3335 | 110.072 | 1 | 25.4 | 110.2 | 110.7 |
| 4 + 1 ⁄ 2 | 11 | 2.309 | 4.9500 | 125.730 | 4.8335 | 122.772 | 1 | 25.4 | 122.9 | 123.4 |
| 5 | 11 | 2.309 | 5.4500 | 138.430 | 5.3335 | 135.472 | 1 + 1/8 | 28.6 | 135.6 | 136.1 |
| 5 + 1 ⁄2 | 11 | 2.309 | 5.9500 | 151.130 | 5.8335 | 148.172 | 1 + 1/8 | 28.6 | 148.3 | 148.8 |
| 6 | 11 | 2.309 | 6.4500 | 163.830 | 6.3335 | 160.872 | 1 + 1/8 | 28.6 | 161.0 | 161.5 |
| 7 | 10 | 2.540 | 7.4500 | 189.230 | 7.3220 | 185.979 | 1 + 3/8 | 34.9 | 186.1 | 186.6 |
| 8 | 10 | 2.540 | 8.4500 | 214.630 | 8.3220 | 211.379 | 1 + 1 ⁄ 2 | 38.1 | 211.5 | 212.0 |
| 9 | 10 | 2.540 | 9.4500 | 240.030 | 9.3220 | 236.779 | 1 + 1 ⁄ 2 | 38.1 | 236.9 | 237.4 |
| 10 | 10 | 2.540 | 10.4500 | 265.430 | 10.3220 | 262.179 | 1 + 5 ⁄ 8 | 41.3 | 262.3 | 262.8 |
| 11 | 8 | 3.175 | 11.4500 | 290.830 | 11.2900 | 286.766 | 1 + 5 ⁄ 8 | 41.3 | 287.0 | 287.6 |
| 12 | 8 | 3.175 | 12.4500 | 316.230 | 12.2900 | 312.166 | 1 + 5 ⁄ 8 | 41.3 | 312.4 | 313.0 |
| 13 | 8 | 3.175 | 13.6800 | 347.472 | 13.5200 | 343.408 | 1 + 5 ⁄ 8 | 41.3 | 343.6 | 344.2 |
| 14 | 8 | 3.175 | 14.6800 | 372.872 | 14.5200 | 368.808 | 1 + 3/4 | 44.5 | 369.0 | 369.6 |
| 15 | 8 | 3.175 | 15.6800 | 398.272 | 15.5200 | 394.208 | 1 + 3/4 | 44.5 | 394.4 | 395.0 |
| 16 | 8 | 3.175 | 16.6800 | 423.672 | 16.5200 | 419.608 | 1 + 7 ⁄ 8 | 47.6 | 419.8 | 420.4 |
| 17 | 8 | 3.175 | 17.6800 | 449.072 | 17.5200 | 445.008 | 2 | 50.8 | 445.2 | 445.8 |
| 18 | 8 | 3.175 | 18.6800 | 474.472 | 18.5200 | 470.408 | 2 | 50.8 | 470.6 | 471.2 |
تُعرف هذه الخيوط الأنبوبية القياسية رسميًا بالتسلسل التالي من الكتل:
- الكلمات: خيط الأنابيب ،
- رقم وثيقة المعيار (على سبيل المثال، ISO 7 أو EN 10226 )
- رمز نوع سنّ الأنابيب:
- G ، متوازي خارجي وداخلي (ISO 228)
- R ، مخروط خارجي (ISO 7)
- Rp ، متوازي داخلي (ISO 7/1)
- Rc ، مخروط داخلي (ISO 7)
- Rs ، متوازي خارجي
- حجم الخيط
الخيوط عادةً ما تكون يمينية. أما بالنسبة للخيوط اليسارية، فيتم إضافة الأحرف LH .
مثال : سن لولبي للأنابيب EN 10226 Rp 2 + 1 ⁄2
نشأت المصطلحات المستخدمة في G و R من ألمانيا ( G تعني الغاز ، حيث تم تصميمها في الأصل للاستخدام على أنابيب الغاز؛ R تعني rohr ، أي الأنبوب ).
أبعاد الأنابيب والمثبتات
| مقاس G / R | أحجام الصواميل النموذجية | الأنبوب المقابل | |||
|---|---|---|---|---|---|
| دي إن | OD | حائط | |||
| (في) | (مم) | (مم) | (مم) | (مم) | |
| ١/١٦ | 3 | ||||
| 1/8 | 15 | 6 | 10.2 | 2 | |
| ربع | 19 | 8 | 13.5 | 2.3 | |
| 3/8 | 22 أو 23 | 10 | 17.2 | 2.3 | |
| نصف | 27 | 15 | 21.3 | 2.6 | |
| 3/4 | 32 | 20 | 26.9 | 2.6 | |
| 1 | 43 | 25 | 33.7 | 3.2 | |
| 1 + 1 ⁄ 4 | 53 | 32 | 42.4 | 3.2 | |
| 1 + 1 ⁄ 2 | 57 | 40 | 48.3 | 3.2 | |
| 2 | 70 | 50 | 60.3 | 3.6 | |
| 2 + 1 ⁄ 2 | 65 | 76.1 | 3.6 | ||
| 3 | 80 | 88.9 | 4 | ||
| 4 | 100 | 114.3 | 4.5 | ||
| 5 | 125 | 139.7 | 5 | ||
| 6 | 150 | 168.3 | 5 | ||
ISO 7 (خيوط محكمة الإغلاق ضد الضغط)
يتكون معيار ISO 7 - خيوط الأنابيب حيث يتم عمل وصلات محكمة الإغلاق بالضغط على الخيوط - من الأجزاء التالية:
- ISO 7-1:1994 الأبعاد والتفاوتات والتسمية
- التحقق باستخدام مقاييس الحد وفقًا للمعيار ISO 7-2:2000
ISO 228 (خيوط غير محكمة الضغط)
يتكون معيار ISO 228 - خيوط الأنابيب حيث لا يتم عمل وصلات محكمة الإغلاق على الخيوط - من الأجزاء التالية:
- ISO 228-1:2000 الأبعاد والتفاوتات والتسمية
- ISO 228-2:1987 التحقق بواسطة مقاييس الحد
