تمزق القرص

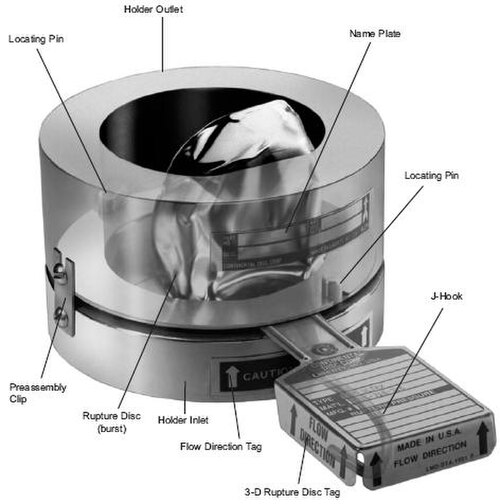

قرص التمزق ، المعروف أيضًا باسم قرص أمان الضغط ، أو قرص الانفجار ، أو قرص التمزق ، أو غشاء الانفجار ، هو جهاز أمان لتخفيف الضغط لا يعيد الإغلاق ، وفي معظم الاستخدامات، يحمي وعاء الضغط أو المعدات أو النظام من زيادة الضغط أو ظروف الفراغ التي قد تسبب الضرر .

قرص التمزق هو نوع من الأجزاء القابلة للاستهلاك ، إذ يحتوي على غشاء يُستخدم لمرة واحدة فقط، ويتلف عند فرق ضغط محدد مسبقًا، سواء كان موجبًا أو سالبًا، وعند درجة حرارة محددة. يُصنع الغشاء عادةً من المعدن، ^{[ 1 ]} ولكن يمكن استخدام أي مادة تقريبًا (أو مواد مختلفة في طبقات) لتناسب تطبيقًا معينًا. توفر أقراص التمزق استجابة فورية (في غضون أجزاء من الثانية أو أجزاء من الميكروثانية في الأحجام الصغيرة جدًا) لزيادة أو نقصان ضغط النظام، ولكن بمجرد تمزق القرص، لا يُعاد إغلاقه. تشمل المزايا الرئيسية لاستخدام أقراص التمزق مقارنةً بصمامات تخفيف الضغط: منع التسرب، والتكلفة، وسرعة الاستجابة، وقيود الحجم، ومساحة التدفق، وسهولة الصيانة.

تُستخدم أقراص التمزق على نطاق واسع في تطبيقات البتروكيماويات ، والفضاء ، والطيران ، والدفاع، والطب، والسكك الحديدية ، والطاقة النووية ، والصناعات الكيميائية ، والصيدلانية ، وتصنيع الأغذية ، وحقول النفط . ويمكن استخدامها كأجهزة حماية منفردة أو كجهاز تخفيف ضغط ثانوي لصمام أمان تقليدي ؛ فإذا ازداد الضغط وفشل صمام الأمان في العمل أو لم يتمكن من تخفيف الضغط بالسرعة الكافية، سينفجر قرص التمزق. وكثيرًا ما تُستخدم أقراص التمزق مع صمامات تخفيف الضغط، لعزل الصمامات عن العملية، مما يوفر تكاليف صيانة الصمامات ويُوفر حلاً محكمًا لتخفيف الضغط. وفي بعض الأحيان، يكون من الممكن، بل والمفضل لتحقيق أعلى مستويات الموثوقية، وإن كان ذلك بتكلفة أولية أعلى، تجنب استخدام أجهزة تخفيف الضغط الطارئة من خلال تطوير تصميم ميكانيكي آمن بطبيعته يوفر احتواءً في جميع الحالات.

على الرغم من شيوع تصنيعها على شكل أقراص، تُصنع هذه الأجهزة أيضًا على شكل ألواح مستطيلة (تُعرف باسم "ألواح التمزق" أو "ألواح التهوية" أو فتحات الانفجار ) وتُستخدم لحماية المباني وأنظمة النقل المغلقة أو أي مساحة كبيرة جدًا من الضغط الزائد الناتج عادةً عن الانفجار. تتراوح أحجام أقراص التمزق من 3 مم ( 0.125 بوصة) إلى أكثر من 1.2 متر ( 4 أقدام ) ، وذلك حسب التطبيق الصناعي. تُصنع أقراص التمزق وألواح التهوية من الفولاذ الكربوني والفولاذ المقاوم للصدأ والهاستيلوي والجرافيت ومواد أخرى، حسب متطلبات بيئة الاستخدام المحددة.

تُعدّ أقراص التمزق مقبولة على نطاق واسع في مختلف الصناعات، وهي مُدرجة في معظم معايير تصميم معدات الضغط العالمية (مثل معايير الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) وتوجيهات معدات الضغط (PED)). ويمكن استخدام أقراص التمزق لحماية المنشآت من الضغوط العالية غير المقبولة، أو تصميمها لتعمل كصمامات أحادية الاستخدام أو أجهزة تشغيل لبدء سلسلة من الإجراءات المطلوبة بسرعة وموثوقية عاليتين.

تُستخدم تقنيتان لأقراص التمزق في جميع أقراص التمزق، وهما: الانبعاج الأمامي (التحميل بالشد) والانبعاج العكسي (الضغط). ويمكن دمج كلتا التقنيتين مع مؤشر لقرص التمزق لتوفير إشارة مرئية وكهربائية للفشل. ^{[ 2 ]}

في التصميم التقليدي ذي التأثير الأمامي، تُطبَّق الأحمال على الجانب المقعر لقرص التمزق المقبب، مما يؤدي إلى تمدد القبة حتى تتجاوز قوى الشد أقصى إجهاد شد للمادة، فينفجر القرص. أما أقراص التمزق المسطحة، فلا تحتوي على قبة، ولكنها مع ذلك تخضع لقوى شد عند تطبيق الضغط عليها، وبالتالي تُصنَّف أيضًا ضمن الأقراص ذات التأثير الأمامي. ويُحدِّد سُمك المادة الخام المستخدمة في التصنيع (المعروف أيضًا بسُمك الشبكة في أقراص الجرافيت) وقطر القرص ضغط الانفجار. تُركَّب معظم الأقراص ذات التأثير الأمامي في أنظمة ذات نسبة تشغيل 80% أو أقل. ^{[ 3 ]}

في التصاميم اللاحقة للأقراص الأمامية، استُخدمت تقنيات القطع الدقيق أو الشقوق الليزرية في المادة أثناء التصنيع لإضعافها بدقة، مما أتاح مزيدًا من التحكم في ضغط الانفجار. ورغم فعالية هذا النهج في تصنيع الأقراص، إلا أنه لا يخلو من بعض القيود. فالأقراص الأمامية عُرضة للإجهاد المعدني الناتج عن دورات الضغط وظروف التشغيل التي قد تتجاوز الحدود الموصى بها، مما يؤدي إلى انفجار القرص عند ضغط أقل من ضغط الانفجار المحدد له. كما يُشكل انخفاض ضغط الانفجار مشكلةً لهذه التقنية، فمع انخفاضه، يقل سُمك المادة، مما قد يُنتج أقراصًا رقيقة للغاية (شبيهة برقائق القصدير) عُرضة للتلف، وتزداد احتمالية تكوّن ثقوب دقيقة فيها نتيجة التآكل. ومع ذلك، لا تزال هذه الأقراص تُستخدم بنجاح حتى اليوم، بل وتُفضّل في بعض الحالات.

أقراص التمزق العكسية هي عكس أقراص التمزق الأمامية. حيث ينقلب شكل القبة، ويُحمّل الضغط على الجانب المحدب من القرص. عند بلوغ عتبة الانعكاس، تنهار القبة وتنفجر لتشكل قبة في الاتجاه المعاكس. أثناء ذلك، يُفتح القرص بواسطة شفرات حادة أو نقاط معدنية مثبتة على طول خط القطع في الجانب السفلي من القرص. من خلال تحميل قرص التمزق العكسي بالضغط، يصبح قادرًا على مقاومة دورات الضغط أو ظروف النبض. يتميز قرص التمزق العكسي بسماكة مادية أكبر بكثير من قرص التمزق الأمامي ذي الحجم نفسه وضغط الانفجار نفسه. والنتيجة هي عمر أطول ودقة وموثوقية أعلى مع مرور الوقت. يُعد التركيب الصحيح لأقراص التمزق العكسية أمرًا بالغ الأهمية. فإذا تم تركيبه بالمقلوب، سيعمل الجهاز كقرص تمزق أمامي، ونظرًا لزيادة سماكة المادة، فقد ينفجر عند ضغط أعلى بكثير من ضغط الانفجار المحدد. ^{[ 4 ]}

تُستخدم ألواح التفجير ، أو ألواح التفجير ، وهي مناطق ذات بنية مُضعفة عمدًا، في الأماكن المغلقة أو المباني أو المركبات التي قد يحدث فيها ضغط زائد مفاجئ. ومن خلال انهيارها بطريقة يمكن التنبؤ بها، فإنها توجه الضغط الزائد أو موجة الضغط في اتجاه يُسبب ضررًا محدودًا ومُتحكمًا فيه، بدلًا من التسبب في انهيار كارثي للهيكل. ومن الأمثلة الأخرى على ذلك جدار مُضعف عمدًا في غرفة تُستخدم لتخزين أسطوانات الغاز المضغوط؛ ففي حالة نشوب حريق أو أي حادث آخر، يتم توجيه الطاقة الهائلة المُخزنة في الغاز المضغوط (الذي قد يكون قابلًا للاشتعال) إلى اتجاه "آمن"، بدلًا من أن تُؤدي إلى انهيار الهيكل بطريقة مشابهة لسلاح الضغط الحراري .

تستخدم بعض نماذج مسدسات الجينات قرصًا ممزقًا، ولكن ليس كإجراء أمان. بل يُعدّ جزءًا من التشغيل الطبيعي للجهاز، مما يسمح بالتحكم الدقيق في تطبيق الجسيمات على العينة بناءً على الضغط. في هذه الأجهزة، صُمم القرص الممزق ليتعطل ضمن نطاق مثالي لضغط الغاز، والذي ثبت تجريبيًا ارتباطه بنجاح اندماج الجسيمات في الأنسجة أو مزارع الخلايا. تتوفر قوى مختلفة للقرص في بعض نماذج مسدسات الجينات.
