منظار بصري C79

المنظار البصري C79 ( SpecterOS3.4× ) هو منظار تلسكوبي من إنتاج شركة إلكان . ويُستخدم نوعٌ منه، وهو منظار الرشاش M145،  من قِبل الجيش الأمريكي. يتميز هذا المنظار بتكبير 3.4×28، أي 3.4 ضعف، وعدسة موضوعية قطرها 28 مم. كما يحتوي على شبكة تصويب مضاءة بالتريتيوم تُسهّل الرؤية في ظروف الإضاءة العادية والمنخفضة. [ 1 ] يُمكن تركيبه على مجموعة متنوعة من البنادق والرشاشات الخفيفة باستخدام نظام سكة بيكاتيني أو نظام سكة ديماكو المُشابه الموجود في الأسلحة الصغيرة التي تُنتجها شركة ديماكو / كولت كندا . [ 2 ] ومن المناظير المُشابهة للبنادق: وحدة الرؤية للأسلحة الصغيرة، تريلوكس (SUSAT)، ومنظار القتال البصري المتقدم (ACOG).

يستخدم

جندي كندي مستلقٍ على بطنه أثناء التدريب، وهو يصوّب مدفع رشاش خفيف من طراز C9A1 مزود بمنظار بصري من طراز C79، مع وجود أشجار في الخلفية.
جنود كنديون يتدربون على استخدام رشاشات خفيفة من طراز C9A1 مزودة بـ C79

يُعد نظام التصويب Elcan C79، الذي اعتُمد عام 1989، نظام التصويب الأساسي للأسلحة الصغيرة في القوات الكندية ، وهو مُثبّت على بنادق عائلة Colt Canada C7 وC8 ، بالإضافة إلى المدفع الرشاش الخفيف C9A1 . كما يُستخدم أيضاً في جيوش الدنمارك ، والجيش الملكي الهولندي ، ومشاة البحرية الهولندية ، والقوات المسلحة النرويجية .

في الخدمة الكندية، تأتي جميع بنادق C7A1 وC7A2 مزودة بمنظار C79 كمعيار أساسي. تستخدم بندقية C7A1 منظار C79، والذي يمكن تمييزه بسهولة من خلال غلافه المطاطي الأسود غير اللامع. بعد مراجعة ملاحظات الجنود الذين استخدموا المنظار، أنتجت شركة إلكان الجيل الرابع من قاعدة تثبيت C79، والمعروفة باسم C79A2، والتي تُركّب على بندقية C7A2، بالإضافة إلى بنادق C8A3 القصيرة. يُعدّ منظار C79A2 جزءًا من برنامج تحديث منتصف العمر لبنادق C7A1 التابعة للقوات الكندية. من المقرر استبدال البنادق والمناظير القديمة مباشرةً بأخرى لتتوافق مع معيار C7A2.

في الخدمة الهولندية، يتم استخدامه في بنادق كولت كندا C7 (المشاة النظامية)، وC7A1 (المشاة المحمولة جواً)، وC8، و FN Minimi ، و FN MAG .

شبكاني

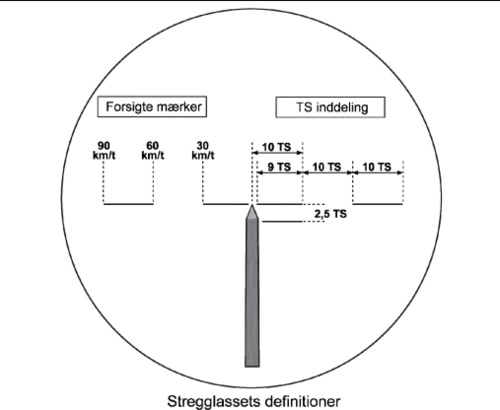

رسم تخطيطي لشبكة التصويب البصرية C79، مستنسخ من دليل دنماركي تم رفع السرية عنه لعائلة بنادق M95.
شبكة C79 كما هو موضح في دليل الأسلحة الدنماركي الذي تم رفع السرية عنه HRN 111-00 لعائلة بنادق M95 (C7 و C8 و C8IUR).

صُممت شبكة التصويب في منظار C79 خصيصًا للاستخدام مع مدفع C9 الرشاش الخفيف، ولذلك تم اختيار نمط مناسب لمساعدة الرامي في تقدير المسافة. تتكون الشبكة من عمود رأسي واحد ذي طرف حاد في المنتصف، ويحيط بهذا الطرف خطان أفقيان (ميل) على كلا الجانبين. أسفل الخط الأفقي الأيسر، أُضيف خط أفقي ثانٍ لتقدير المسافات، حيث تعادل المسافة بين الخطين 76  سم عند مسافة 300 متر. مصدر الضوء ( التريتيوم المشع) هو نظير غير مستقر يبلغ عمر النصف له 12.32 سنة، ويفقد سطوعه تدريجيًا بسبب التحلل الإشعاعي . يجب استبداله كل 8 إلى 12 سنة للحفاظ على سطوعه الكافي.

عملية

صورة مقربة لأدوات التحكم في الضبط على منظار بصري C79 3.4×28.
أدوات ضبط الرؤية C79 3.4×28

يُثبّت جهاز التصويب C79 على سكة تثبيت في جسم السلاح. في أسلحة القوات الكندية، تكون هذه السكة من نوع ويفر المعدّل، والمعروف أيضًا باسم "سكة ديماكو". يُستخدم مقبضان للضبط لتثبيت القاعدة على جسم السلاح. عادةً ما يُستخدم جهاز معايرة لضبط جهاز التصويب تقريبًا قبل أن يستخدمه الرامي لأول مرة في ميدان الرماية. تتم التعديلات بنقرات مقدارها 0.25 ميل ( الميل الواحد يساوي 10  سم عند مدى 100 متر، لذا فإن كل نقرة تُعدّل جهاز التصويب بمقدار 2.5  سم عند 100 متر). عادةً ما تتم معايرة جهاز التصويب C79 على مدى 200 متر. تُجرى تعديلات الانحراف الجانبي على الجانب الأيسر من القاعدة، باستخدام أداة مسطحة مثل مفك براغي مسطح الرأس أو عملة معدنية. يُخصص تعديل الانحراف الجانبي فقط لإجراء المعايرة الأولية لجهاز C79. تُجرى تعديلات الارتفاع عبر مقبض دوار، وتتراوح مداها من 200 إلى 800 متر. لضبط المنظار على الصفر الارتفاعي الصحيح، يجب رفع "بوابة" صغيرة تفصل كامة الارتفاع، مما يسمح بإجراء نقرات بمقدار جزء من الألف من البوصة. وللتصويب الدقيق، تُترك البوابة مفتوحة عادةً لإجراء تعديلات أدق من الإعدادات المسبقة التقريبية. أحيانًا ما يُعلّم رماة الأهداف تعديلات البوابة المفتوحة المُسبقة باستخدام أقلام تصحيح بيضاء لتذكيرهم بعدد النقرات المطلوبة لكل مدى. في المدى القريب، عندما يكون التصويب السريع ضروريًا، يمكن استخدام مناظير القتال الطارئة الموجودة أعلى المنظار، على الرغم من أنها بدائية للغاية ومخصصة للاستخدام على مسافة أقل من 75 مترًا.

لوحظ أن قاعدة الضبط الخارجية تمثل نقطة ضعف في جهاز C79 حيث يمكن أن تتعطل بسبب الأجسام الغريبة وتزيد أيضًا من وزن الجهاز. [ 3 ]

أبعاد

  • الطول × العرض × الارتفاع = 165 × 57 × 86  مم
  • الوزن = 690 غرام
  • التكبير = 3.4×
  • مجال الرؤية = 8 درجات (14.1 متر على مسافة 100 متر)
  • قطر بؤبؤ العين الداخل = 28  مم
  • قطر بؤبؤ الخروج = 8.5  مم
  • راحة العين = 70  مم

المتغيرات

C79A2

جندي كندي يطلق النار من بندقية C7A2 مزودة بمنظار بصري C79A2.
جندي كندي يطلق النار من بندقية C7A2 المزودة بمنظار C79A2.

يتميز الطراز الحالي بنظام تثبيت مُحسّن لضمان دقة أعلى في إعادة التصويب. يحتوي جهاز C79A2 على غطاء مطاطي أخضر مُدرّع ليساعده على التمويه مع الزي الكندي CADPAT . تُعدّ سلسلة A2 ترقيةً متوسطة العمر لبرنامج C7A2، حيث يجب استبدال التريتيوم كل 8 إلى 12 عامًا من الخدمة. يُنقش "C79A2" على الجانب الأيسر من قاعدة تثبيت الجهاز. يُستخدم هذا الطراز في بنادق C7A2 وبنادق C8A3. كما تستخدم الولايات المتحدة هذا الجهاز في بعض بنادق M4 . تُوفّر شركة Armament Technologies في نوفا سكوتيا ، كندا، نسخًا من هذا الجهاز للسوق المدنية .

منظار رشاش M145

جندي يرتدي زيًا قتاليًا يحمل مدفع رشاش M240B مزودًا بمنظار مدفع رشاش M145، متمركزًا فوق شرفة.
منظار رشاش M145 مثبت على رشاش M240B .

منظار الرشاش M145 هو نسخة معدلة من منظار C79، طُوّر للجيش الأمريكي، ويُستخدم عادةً مع رشاشات M240 و M249 . يتميز M145 عن غيره من المناظير المستخدمة في الجيش الأمريكي بأن تعويض المقذوفات مُدمج في قاعدة التثبيت، وليس في الشبكة. تُضاء الشبكة بواسطة مصباح LED يعمل بالبطارية مع إمكانية ضبط شدة الإضاءة. تتوافق قاعدة التثبيت مباشرةً مع أي سكة أو مستقبل Picatinny MIL-STD-1913. ويحافظ المنظار على ضبطه حتى بعد فكه وإعادة تركيبه عدة مرات. يتميز M145 بمقاومته العالية للصدمات والغمر في الماء، كما أنه مزود بجهاز مضاد للانعكاس وأغطية عدسات مطاطية. يستخدم M145 أيضًا نظام شبكة فريدًا مصممًا خصيصًا للرشاشات، حيث لا توجد شعيرة تصويب واحدة مُحددة على مسافة معينة، بل يستخدم المنظار عدة شعيرات تصويب أصغر مُحددة بمسافات مُعينة. تم ضبط مسار المقذوفات في الرشاش لتتوافق مع هذه المسافات المحددة بحيث يمكن للمستخدمين الاشتباك بسرعة مع الأهداف على مسافات ممتدة دون الحاجة إلى تعديل المنظار.

منظار M145 M4

يُعدّ منظار M145 M4 نسخةً معدّلة من منظار رشاش M145 مزوّد بشبكة تصويب "M4" مُحسّنة للاستخدام مع بندقية M4 كاربين وبندقية M16 ومشتقاتها. وباستثناء شبكة التصويب، فهو مطابقٌ تمامًا لمنظار رشاش M145 من الناحية الميكانيكية والبصرية.

منظار رشاش خفيف دنماركي C79

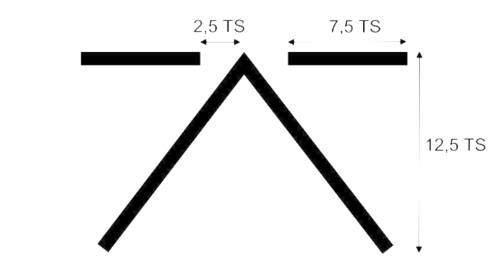

رسم تخطيطي لشبكة التصويب البصرية MG3، مستنسخ من دليل أسلحة دنماركي تم رفع السرية عنه.
شبكة تصويب من دليل الأسلحة الدنماركي HRN 111-107 الذي رُفعت عنه السرية، خاصة ببندقية MG3

منظار بصري مُصنّف M/98 للرشاشات الدنماركية M/62، ولاحقًا M/60E6، عيار 7.62×51 ملم الناتو. يُركّب أعلى جسم البندقية، ويمكن ضبطه على مدى يتراوح بين 300 و800 متر (328 إلى 875 ياردة) بزيادات قدرها 100 متر (109 ياردة) . ما يُميّزه عن المنظار القياسي C79 هو شبكته الفريدة على شكل حرف V بارتفاع 12.5 وحدة قياس، مع خطين بطول 2 وحدة قياس على اليسار واليمين، بطول 7.5 وحدة قياس، يبدأان على بُعد 2.5 وحدة قياس من طرف الحرف V. يتوفر المنظار المُصنّف M/99 أيضًا بنسخة رؤية ليلية. [ 4 ]
