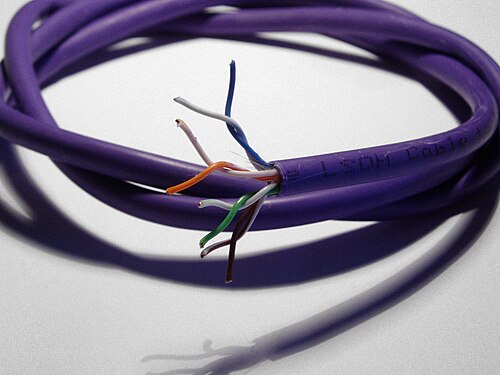

كابل من الفئة 5 تم تجريده جزئياً ويظهر أزواج الأسلاك الأربعة الملتوية (ثمانية أسلاك).

 كابل الفئة 5 ( Cat  5 ) هو كابل مزدوج ملتوي يُستخدم في شبكات الحاسوب . منذ عام 2001، أصبح النوع الأكثر شيوعًا هو كابل الفئة  5e ( Cat  5e ). يوفر هذا الكابل أداءً يصل إلى 100  ميجاهرتز، وهو مناسب لمعظم أنواع الإيثرنت عبر الأزواج الملتوية حتى سرعة 10GBASE-T ، ولكنه يعمل عادةً بسرعة 1000BASE-T (جيجابت إيثرنت). يُستخدم كابل الفئة 5 أيضًا  لنقل إشارات أخرى مثل الهاتف والفيديو .

يتم توصيل هذا الكابل عادةً باستخدام كتل التوصيل المباشر والموصلات المعيارية . معظم  كابلات الفئة 5 غير محمية ، وتعتمد على تصميم الزوج الملتوي المتوازن والإشارات التفاضلية لكبح الضوضاء.

المعايير

 تُعرَّف الفئة 5 حاليًا في معايير ISO/IEC 11801 و IEC 61156 و EN 50173 ، على الرغم من أنها عُرِّفت في الأصل في معيار ANSI / TIA/EIA-568-A (مع توضيح في TSB-95). [ 1 ] تُحدِّد هذه الوثائق خصائص الأداء ومتطلبات الاختبار للترددات التي تصل إلى 100  ميجاهرتز.

يتوفر الكابل بنوعين: موصلات مجدولة وموصلات صلبة. يتميز النوع المجدول بمرونة أكبر وقدرة أعلى على تحمل الانحناء دون أن ينكسر. كابلات التوصيل من النوع المجدول، بينما الكابلات الثابتة المستخدمة في أنظمة الكابلات الهيكلية من النوع الصلب. يمكن تحديد فئة ونوع الكابل من خلال الطباعة الموجودة على غلافه. [ 2 ]

يشترط معيار الفئة  الخامسة أن تكون الموصلات مصنوعة من النحاس الخالص. وقد شهدت الكابلات المقلدة ارتفاعًا ملحوظًا، لا سيما تلك المصنوعة من الألومنيوم المطلي بالنحاس (CCA). [ 3 ] وقد عرّض هذا الأمر مصنّعي ومركّبي هذه الكابلات المقلدة لمسؤوليات قانونية. [ 4 ]

المتغيرات والمقارنات

مقطع عرضي لكابل من الفئة 5e

 تُحسّن مواصفات الفئة 5e  مواصفات الفئة 5 من خلال تقليل التشويش المتبادل بشكل أكبر . [ 5 ] يتشابه عرض النطاق الترددي (100 ميجاهرتز) والبنية الفيزيائية بين الفئتين، [ 6 ] ومعظم كابلات الفئة 5 تُطابق مواصفات الفئة 5e على الرغم من عدم حصولها على شهادة اعتماد. [ 7 ] تم إيقاف استخدام الفئة 5 في عام 2001 وحلّت محلها مواصفات الفئة 5e. [ 8 ]

تُحسّن مواصفات الفئة 6 من  مواصفات الفئة  5e من خلال توسيع نطاق استجابة التردد وتقليل التشويش المتبادل.  يوفر الأداء المُحسّن للفئة 6  نطاق ترددي يبلغ 250 ميجاهرتز. [ 8 ]  بينما يوفر كابل الفئة 6A  نطاق ترددي يبلغ 500 ميجاهرتز. كلا النوعين متوافقان مع  كابلات الفئتين 5 و5e.

إنهاء الخدمة

توصيل الأسلاك وفقًا لمعيار ANSI/TIA-568 T568A [ 9 ] [ 10 ]
دبوسزوجسلكلون
131الزوج 3 السلك 1أبيض/أخضر
232الزوج 3 السلك 2أخضر
321الزوج 2 السلك 1أبيض/برتقالي
412الزوج 1 السلك 2أزرق
511الزوج 1 السلك 1أبيض/أزرق
622الزوج 2 السلك 2البرتقالي
741الزوج 4 السلك 1أبيض/بني
842الزوج 4 السلك 2بني
توصيل الأسلاك وفقًا لمعيار ANSI/TIA-568 T568B [ 9 ] [ 10 ]
دبوسزوجسلكلون
121الزوج 2 السلك 1أبيض/برتقالي
222الزوج 2 السلك 2البرتقالي
331الزوج 3 السلك 1أبيض/أخضر
412الزوج 1 السلك 2أزرق
511الزوج 1 السلك 1أبيض/أزرق
632الزوج 3 السلك 2أخضر
741الزوج 4 السلك 1أبيض/بني
842الزوج 4 السلك 2بني
مجموعة تثبيت جدارية ثنائية المنافذ من نوع Cat  5e توضح مخططي التوصيل: A لـ T568A ، وB لـ T568B

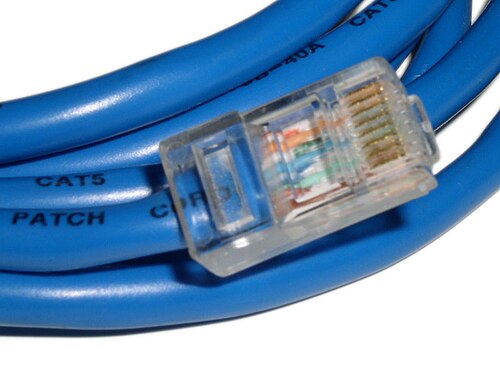

كابل توصيل من الفئة  5 في أسلاك T568B

تُحدد معايير ANSI/TIA-568 أنواع الكابلات والموصلات وتصميمات التوصيل .  يُنهى كابل الفئة 5 عادةً بموصلات 8P8C المعيارية (والتي يُشار إليها خطأً أحيانًا باسم موصلات RJ45 [ 11 ] [ 12 ] [ 13 ] ). يُنهى الكابل إما وفقًا لنمط T568A أو نمط T568B . يعمل كلا النمطين بكفاءة متساوية، ويمكن استخدامهما معًا في التركيب طالما يُستخدم النمط نفسه على طرفي كل كابل.

التطبيقات

يُستخدم كابل الفئة 5 في أنظمة الكابلات الهيكلية لشبكات الحاسوب ، مثل إيثرنت عبر أزواج الأسلاك المجدولة . يحدد معيار الكابل معايير الأداء للترددات حتى 100 ميجاهرتز ، وهو مناسب لشبكات 10BASE-T و 100BASE-TX (إيثرنت سريع) و 1000BASE-T (إيثرنت جيجابت) و 2.5GBASE-T [ 14 ] [ 15 ] [ 16 ] [ 17 ] و 10GBASE-T . تتطلب اتصالات إيثرنت 10BASE -T و 100BASE-TX زوجين من الأسلاك، بينما تتطلب اتصالات إيثرنت 1000BASE-T وما فوقها أربعة أزواج من الأسلاك. وباستخدام تقنية التغذية عبر الإيثرنت (PoE)، يمكن نقل الطاقة عبر الكابل بالإضافة إلى بيانات الإيثرنت.

 يُستخدم كابل Cat 5 أيضًا لنقل إشارات أخرى مثل الاتصالات الهاتفية والفيديو . [ 18 ]في بعض الحالات، يمكن نقل إشارات متعددة عبر كابل واحد؛ إذ  يمكن لكابل Cat 5 نقل خطي هاتف تقليديين بالإضافة إلى تقنية 100BASE-TX في كابل واحد. [ 19 ] [ 20 ] [ 21 ] [ 22 ] [ 23 ] ويمكن استخدام معيار التوصيل USOC /RJ-61 في وصلات الهاتف متعددة الخطوط. وتوجد أنظمة متنوعة لنقل كل من الفيديو التناظري والرقمي عبر الكابل. وتُعد تقنية HDBaseT (10.2 جيجابت/ثانية) أحد هذه الأنظمة. [ 24 ]

صفات

يساعد استخدام الخطوط المتوازنة في الحفاظ على نسبة إشارة إلى ضوضاء عالية على الرغم من التداخل من المصادر الخارجية والتشويش المتبادل من الأزواج الأخرى.

الخصائص الكهربائية لمنتج كابل Cat  5e UTP متوفر تجارياً
ملكيةالاسميتسامحوحدةمرجع
المعاوقة المميزة ، 1-100 ميجاهرتز100± 15Ω[ 25 ]
المعاوقة المميزة عند 100 ميجاهرتز100± 5Ω[ 25 ]
مقاومة حلقة التيار المستمر≤ 0.188أوم/م[ 25 ]
سرعة الانتشار بالنسبة لسرعة الضوء0.64[ 25 ]
تأخيرات الانتشار5.30نانوثانية / متر[ 25 ]
انحراف التأخير < 100 ميجاهرتز< 0.20نانوثانية/متر[ 25 ]
السعة عند 800 هرتز52بيكو فاراد / متر[ 25 ]
أقصى حمل شد أثناء التركيب100شمال[ 25 ]
قطر السلك (24 AWG ؛ 0.205 مم² ) )0.51مم[ 25 ]
درجة حرارة التشغيلمن -55 إلى +60درجة مئوية[ 25 ]
أقصى جهد تشغيل للتيار المستمر ( يستخدم PoE بحد أقصى 57 فولت ) [ 26 ]125V[ 27 ]

العزل

عادةً ما يكون العزل الخارجي من كلوريد البولي فينيل (PVC) [ 28 ] أو منخفض الدخان وخالٍ من الهالوجين (LS0H).

أمثلة على المواد المستخدمة كعازل في الكابل [ 29 ]
اختصارمادة
البولي إيثيلينالبولي إيثيلين
FPالبولي إيثيلين الرغوي
FEPإيثيلين بروبيلين مفلور
FFEPرغوة الإيثيلين بروبيلين المفلور
AD/PEعازل هوائي/بولي إيثيلين
LSZH أو LS0Hدخان منخفض، خالٍ من الهالوجين
LSFZH أو LSF0Hدخان وأبخرة منخفضة، خالٍ من الهالوجين

نصف قطر الانحناء

يمكن ثني معظم  كابلات الفئة 5 بأي نصف قطر يتجاوز أربعة أضعاف القطر الخارجي للكابل تقريبًا. [ 30 ] [ 31 ]

أقصى طول لقطعة الكابل

يبلغ الحد الأقصى لطول قطعة الكابل 100 متر (330 قدمًا) وفقًا لمعيار TIA/EIA 568-5-A. [ 32 ] في حال الحاجة إلى مسافات أطول، يلزم استخدام أجهزة نشطة مثل مُكرِّر الإشارة أو المُبدِّل. [ 33 ] [ 34 ] تُحدد مواصفات شبكات 10BASE-T طولًا قدره 100 متر بين الأجهزة النشطة. [ 35 ] يسمح هذا بطول 90 مترًا من الأسلاك الصلبة الدائمة، وموصلين، وكابلين توصيل مجدولين بطول 5 أمتار، أحدهما في كل طرف. [ 36 ]

قادة الفرق الموسيقية

منذ عام 1995، يُشترط ألا يتجاوز سُمك كابلات الأسلاك المجدولة غير المحمية ذات الموصلات الصلبة (UTP) المستخدمة في شبكات النقل الرئيسية 22 AWG، وألا يقل سُمكها عن 24 AWG، أو 26 AWG للكابلات ذات المسافات القصيرة. وقد تم الإبقاء على هذا المعيار في مراجعة عام 2009 لمعيار ANSI TIA/EIA 568. [ 37 ]

على الرغم من شيوع استخدام تجميعات الكابلات التي تحتوي على أربعة أزواج، إلا أن الفئة  5 لا تقتصر على أربعة أزواج. وتتضمن تطبيقات العمود الفقري استخدام ما يصل إلى 100 زوج . [ 38 ]

أطوال اللف الفردية

تُعرف المسافة بين كل لفة عادةً باسم "الخطوة". لكل زوج من الأزواج الأربعة في  كابل Cat 5 خطوة مختلفة لتقليل التداخل بين الأزواج. لم يُحدد المعيار خطوة الأزواج الملتوية.

التصنيفات البيئية

شهادات مقاومة الحريق في الولايات المتحدة وكندا [ 39 ]
فصلعبارةوصفالمعايير
LSZHاتصالات منخفضة الدخان وخالية من الهالوجينNES-711، NES-713، MIL-C-24643، UL  1685
CMPقاعة الاتصالاتمعزول بمادة فلورو إيثيلين بروبيلين (FEP) والبولي إيثيلين (PE) ومغلف بمادة البولي فينيل كلوريد منخفضة الدخان (PVC)، وذلك بسبب تصنيفات اختبار اللهب الأفضل.CSA  FT6 [ 40 ] أو NFPA  262 ( UL  910)
CMRمنصة الاتصالاتمعزول بمادة البولي أوليفين عالية الكثافة ومغطى بغلاف من كلوريد البولي فينيل منخفض الدخان (PVC).

UL  1666

سي إم جيالاتصالات للأغراض العامةCSA  FT4
سي إمالاتصالاتمعزول بمادة البولي أوليفين عالية الكثافة، ولكنه غير مغلف بمادة PVC، وبالتالي فهو الأقل مقاومة للهب من بين الثلاثة.صينية عمودية UL  1685 (UL 1581، القسم 1160)
سي إم إكسالاتصالات السكنيةUL  1581، القسم 1080 (VW-1)
CMHCSA  FT1

بعض الكابلات مصنفة لمقاومة الأشعة فوق البنفسجية أو مستقرة ضدها، مما يعني أنه يمكن تعريضها للأشعة فوق البنفسجية الخارجية دون تدهور كبير. [ 41 ]

تتميز الكابلات المصنفة للاستخدام في الأماكن المغلقة بأنها أبطأ احتراقاً وتنتج دخاناً أقل من الكابلات التي تستخدم غلافاً من مواد مثل PVC. ويمكن تركيب هذه الكابلات في الأماكن المغلقة حيث يُمنع استخدام PVC. [ 42 ]

تُعد الكابلات المحمية ( FTP أو STP ) مفيدة للبيئات التي قد يؤدي فيها القرب من معدات الترددات اللاسلكية إلى حدوث تداخل كهرومغناطيسي ، ويمكن استخدامها أيضًا حيث يجب تقليل احتمالية التنصت .
