زوج ملتوي

📅 آخر تحديث: ٢٨ يوليو ٢٠٢٦
✍️ نُشر في: ٢٨ يوليو ٢٠٢٦
📷 يحتوي على 22 صور
الموسوعة الحرة

مخطط رموز الألوان المكون من 25 زوجًا

الكابلات المجدولة هي نوع من كابلات الاتصالات حيث يتم لف موصلين من دائرة واحدة معًا بغرض تحسين التوافق الكهرومغناطيسي . وبالمقارنة مع موصل واحد أو زوج متوازن غير مجدل ، فإن الزوج المجدول يقلل من الإشعاع الكهرومغناطيسي من الزوج والتداخل بين الأزواج المجاورة ويحسن رفض التداخل الكهرومغناطيسي الخارجي . وقد اخترعه ألكسندر جراهام بيل . [1]

للحصول على مزيد من الحماية من الضوضاء، يمكن حجب الكابلات المجدولة . يُعرف الكابل المزود بحجب باسم الكابل المجدول المحمي ( STP ) والكابل غير المحمي باسم الكابل المجدول غير المحمي ( UTP ).

توضيح

يمكن استخدام زوج مجدول كخط متوازن ، والذي كجزء من دائرة متوازنة يمكنه أن يقلل بشكل كبير من تأثير تيارات الضوضاء المستحثة على الخط عن طريق اقتران المجالات الكهربائية أو المغناطيسية. الفكرة هي أن التيارات المستحثة في كل من السلكين متساوية تقريبًا. يضمن الالتواء أن يكون السلكان في المتوسط ​​على نفس المسافة من المصدر المتداخل ويتأثران بالتساوي. وبالتالي تنتج الضوضاء إشارة ذات وضع مشترك يمكن إلغاؤها عند المستقبل عن طريق اكتشاف إشارة الاختلاف فقط، حيث تكون الأخيرة هي الإشارة المطلوبة.

تبدأ عملية رفض الوضع المشترك في الفشل في الأسلاك غير الملتوية عندما يكون مصدر الضوضاء قريبًا من أسلاك الإشارة؛ حيث يقترن السلك الأقرب بالضوضاء بقوة أكبر ولن يتمكن المستقبل من التخلص منها. تظهر هذه المشكلة بشكل خاص في كابلات الاتصالات حيث توجد أزواج في نفس الكابل بجوار بعضها البعض لعدة أميال. يعمل لف الأزواج على مواجهة هذا التأثير حيث يتم تبادل السلك الأقرب إلى مصدر الضوضاء في كل لفة نصف لفة. بشرط أن يظل المصدر المتداخل موحدًا، أو تقريبًا، على مسافة لفة واحدة، فإن الضوضاء المستحثة ستظل في الوضع المشترك.

يشكل معدل الالتواء (يُطلق عليه أيضًا درجة الالتواء، ويُعرَّف عادةً بعدد الالتواءات لكل متر ) جزءًا من المواصفات الخاصة بنوع معين من الكابلات. عندما يكون للأزواج القريبة معدلات التواء متساوية، فقد تتواجد نفس الموصلات للأزواج المختلفة بجوار بعضها البعض بشكل متكرر، مما يؤدي جزئيًا إلى إبطال فوائد الالتواء. لهذا السبب، من المعتاد تحديد أنه، على الأقل بالنسبة للكابلات التي تحتوي على عدد صغير من الأزواج، يجب أن تختلف معدلات الالتواء. [2]

على النقيض من الكابلات المجدولة المحمية أو المغلفة برقائق معدنية (عادةً ما تكون محمية بواسطة كابلات S/FTP أو F/UTP)، فإن كابلات UTP غير محاطة بأية حماية. كابلات UTP هي النوع الأساسي من الأسلاك المستخدمة في الهاتف وهي شائعة جدًا في شبكات الكمبيوتر .

تاريخ

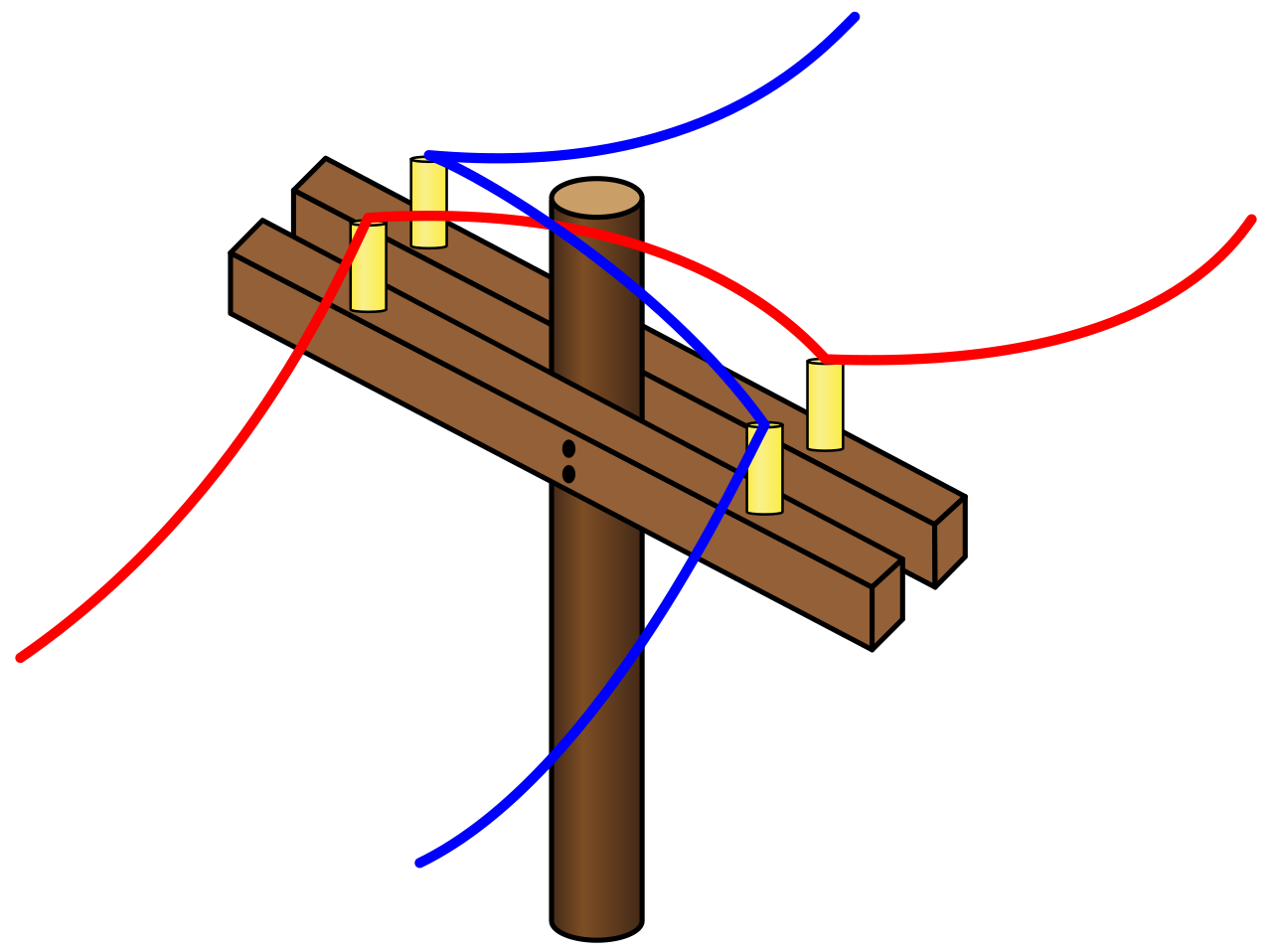

نقل الأسلاك فوق القطب

استخدمت الهواتف الأولى خطوط التلغراف التي كانت عبارة عن دوائر عودة أرضية أحادية السلك . في ثمانينيات القرن التاسع عشر، تم تركيب الترام الكهربائي في العديد من المدن، مما تسبب في حدوث ضوضاء في هذه الدوائر. في بعض البلدان، كانت شركات الترام مسؤولة عن تعطيل خطوط التلغراف الحالية واضطرت إلى دفع ثمن أعمال الإصلاح. [أ] ومع ذلك، بالنسبة للتركيبات الجديدة، كان من الضروري الحماية من الترام الحالي منذ البداية. التداخل على خطوط الهاتف أكثر إزعاجًا مما هو عليه في خطوط التلغراف. تحولت شركات الهاتف إلى دوائر متوازنة ، والتي كان لها فائدة عرضية تتمثل في تقليل التوهين ، وبالتالي زيادة النطاق.

مع شيوع توزيع الطاقة الكهربائية، ثبت أن هذا الإجراء غير كافٍ. كان هناك سلكان، مربوطان على جانبي القضبان المتقاطعة على أعمدة المرافق ، يتشاركان المسار مع خطوط الطاقة الكهربائية . وفي غضون بضع سنوات، أدى الاستخدام المتزايد للكهرباء مرة أخرى إلى زيادة التداخل، لذلك ابتكر المهندسون طريقة تسمى تبديل الأسلاك ، لإلغاء التداخل.

في عملية تبديل الأسلاك، يتم تبادل المواضع بين الأسلاك مرة واحدة كل عدة أقطاب. وبهذه الطريقة، يتلقى السلكان تداخلًا كهرومغناطيسيًا مشابهًا من خطوط الطاقة. ويمثل هذا تنفيذًا مبكرًا للالتواء، بمعدل التواء يبلغ حوالي أربع لفات لكل كيلومتر ، أو ست لفات لكل ميل . ولا تزال مثل هذه الخطوط المتوازنة ذات الأسلاك المفتوحة مع عمليات تبديل دورية موجودة حتى اليوم في بعض المناطق الريفية.

اخترع ألكسندر جراهام بيل الكابلات المجدولة في عام 1881. [4] وبحلول عام 1900، كانت شبكة الهاتف الأمريكية بأكملها إما مزدوجة مجدولة أو سلك مفتوح مع تبديل للحماية من التداخل. واليوم، فإن معظم ملايين الكيلومترات من الكابلات المجدولة في العالم عبارة عن خطوط أرضية خارجية، مملوكة لشركات الهاتف وتديرها، وتستخدم لخدمة الصوت.

زوج مجدول غير محمي

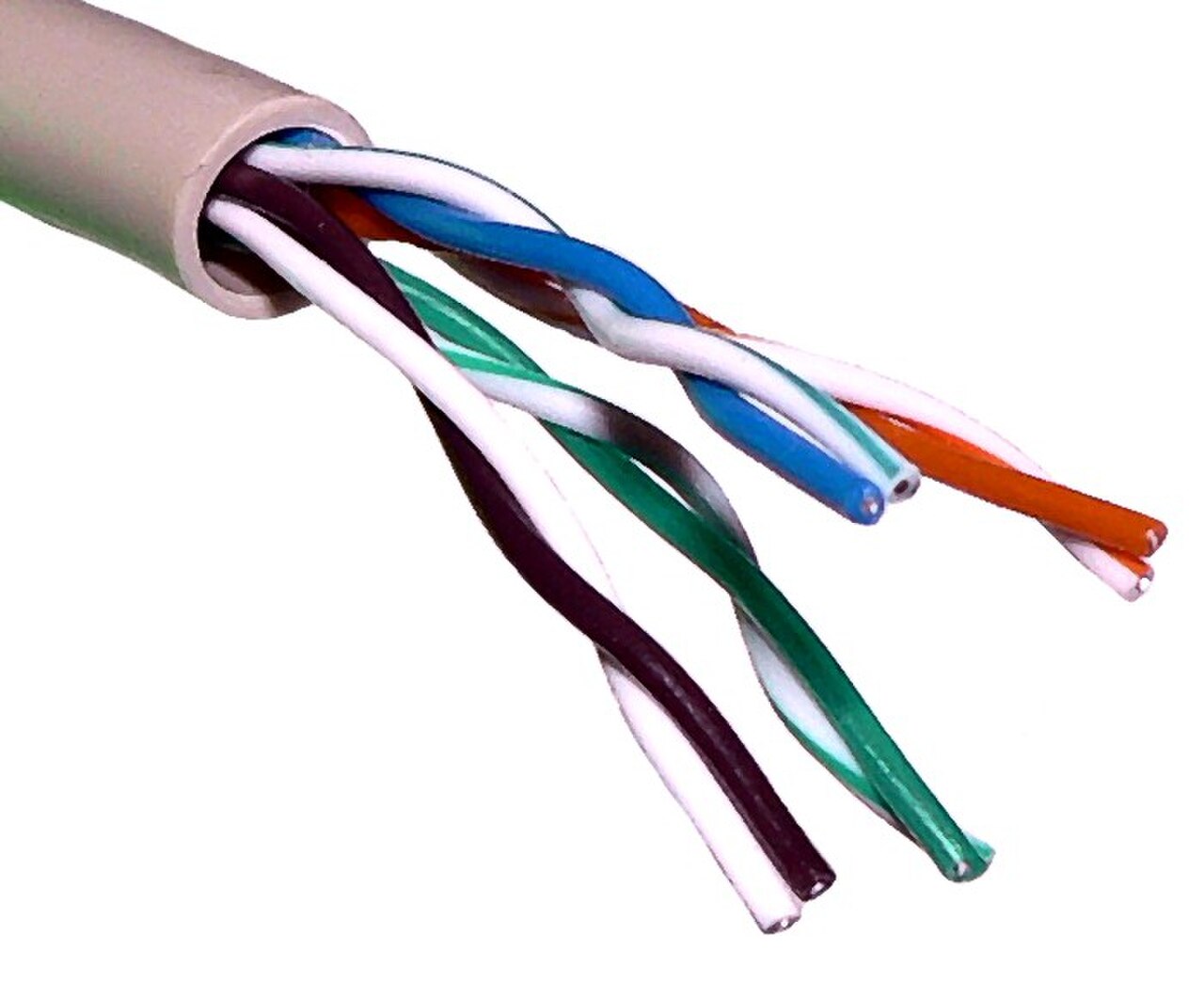

مقطع عرضي لكابل به أربعة أزواج مجدولة غير محمية

توجد كابلات زوج مجدول غير محمية (UTP) في العديد من شبكات Ethernet وأنظمة الهاتف. بالنسبة لتطبيقات الهاتف الداخلية، غالبًا ما يتم تجميع UTP في مجموعات من 25 زوجًا وفقًا لرمز لوني قياسي مكون من 25 زوجًا تم تطويره في الأصل بواسطة شركة AT&T Corporation . تظهر مجموعة فرعية نموذجية من هذه الألوان (أبيض/أزرق، أزرق/أبيض، أبيض/برتقالي، برتقالي/أبيض) في معظم كابلات UTP. عادةً ما تكون الكابلات مصنوعة من أسلاك نحاسية مقاسة بقياس 22 أو 24 مقياس الأسلاك الأمريكي (AWG) (0.644 أو 0.511 مم²)، [5] مع العزل الملون المصنوع عادةً من عازل مثل البولي إيثيلين أو FEP والحزمة الكاملة مغطاة بغلاف من البولي إيثيلين .

بالنسبة لكابلات الهاتف الخارجية الحضرية التي تحتوي على مئات أو آلاف الأزواج، يتم تقسيم الكابل إلى حزم صغيرة ولكنها متطابقة. تتكون كل حزمة من أزواج مجدولة لها معدلات التواء مختلفة، حيث لا تزال الأزواج التي لها نفس معدل الالتواء داخل الكابل تعاني من درجة معينة من التداخل . يتم لف الحزم بدورها معًا لتكوين الكابل.

كابل زوج مجدول غير محمي بمعدلات التواء مختلفة

كما أن كابل UTP هو الكابل الأكثر شيوعًا المستخدم في شبكات الكمبيوتر . يمكن لشبكة Ethernet الحديثة ، وهي معيار شبكات البيانات الأكثر شيوعًا، استخدام كابلات UTP، مع زيادة معدلات البيانات التي تتطلب متغيرات مواصفات أعلى لكابل UTP. غالبًا ما يتم استخدام الكابلات المجدولة في شبكات البيانات للاتصالات القصيرة والمتوسطة الطول بسبب تكلفتها المنخفضة نسبيًا مقارنة بالألياف الضوئية والكابل المحوري .

مع تحسن عرض النطاق الترددي لكابل UTP ليتناسب مع النطاق الأساسي لإشارات التلفزيون ، يتم استخدام UTP الآن في بعض تطبيقات الفيديو ، وخاصة في كاميرات الأمان . [6] نظرًا لأن UTP عبارة عن خط نقل متوازن، فإن هناك حاجة إلى محول متوازن للاتصال بالمعدات غير المتوازنة، على سبيل المثال أي جهاز يستخدم موصلات BNC ومصمم للكابل المحوري.

حماية الكابلات

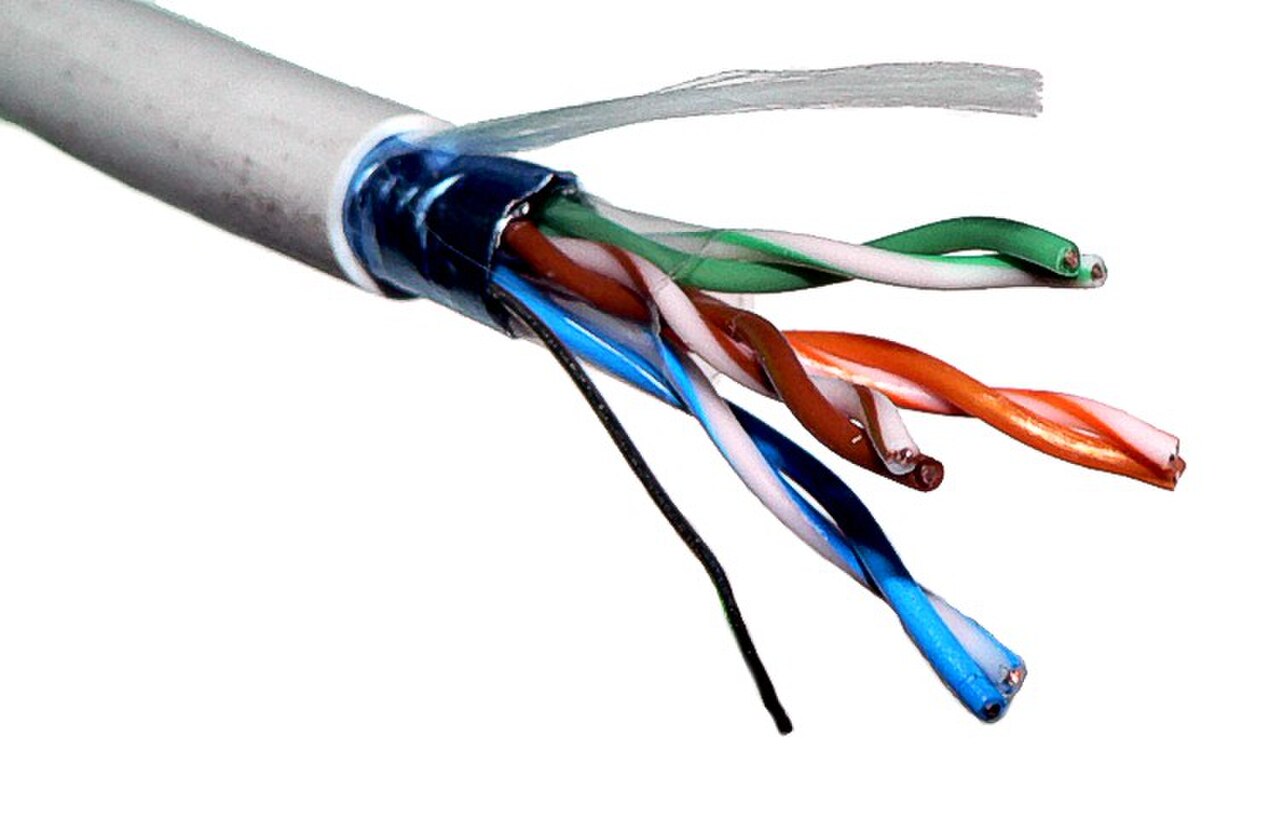

كابل F/UTP

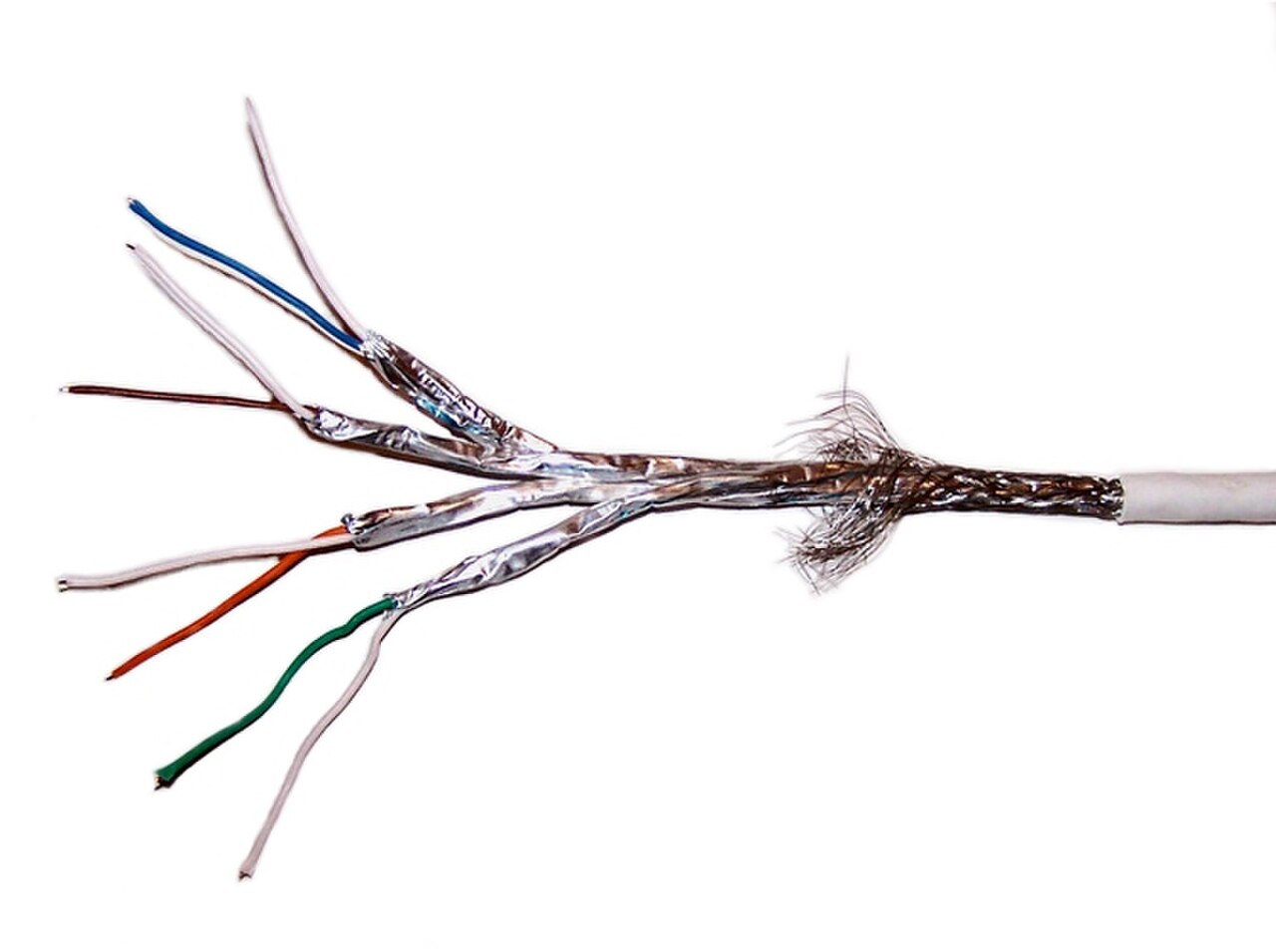

كابل S/FTP

قد تتضمن كابلات الزوج الملتوي حجبًا في محاولة لمنع التداخل الكهرومغناطيسي. يوفر الحجب حاجزًا موصلًا للكهرباء لتخفيف الموجات الكهرومغناطيسية الخارجية للحجب. يوفر الحجب أيضًا مسار توصيل يمكن من خلاله تدوير التيارات المستحثة وإعادتها إلى المصدر عبر اتصال مرجعي أرضي. يمكن تطبيق هذا الحجب على أزواج فردية أو على مجموعة من الأزواج. قد يكون الحجب عبارة عن رقائق معدنية أو سلك مضفر.

عندما يتم تطبيق الحماية على مجموعة من الأزواج، يشار إليها عادةً باسم الفحص، ولكن الاستخدام بين البائعين والمؤلفين في تطبيق كلمات مثل الفحص والحماية و STP (زوج مجدول محمي) يمكن أن يكون عرضة للتغير. [ 7] [8]

تحاول ISO/IEC 11801 :2002 (الملحق E) توحيد التسميات المختلفة للحماية لكابلات الزوج المجدول (TP) دوليًا باستخدام اختصار واضح من جزأين في شكل x/xTP ، حيث يشير أول x إلى الحماية للكابل الإجمالي ويشير الثاني x إلى الحماية للأزواج الفردية أو الرباعيات، حيث يمكن أن يكون كل x :

  • U غير محمي،
  • S للحماية المضفرة (في الطبقة الخارجية فقط)، و/أو
  • F للحماية من الرقائق المعدنية.
يتم استخدام U/FTP وF/UTP وF/FTP في كابلات Cat 6A

عادةً ما تحتوي الكابلات المحمية Cat 5e و Cat 6/6A و Cat 8/8.1 على بنية F/UTP، بينما تستخدم الكابلات المحمية Cat 7/7 A وCat 8.2 بنية S/FTP. [9]

نظرًا لأن الغطاء موصل للكهرباء، فقد يعمل أيضًا كمسار إلى الأرض. قد يحتوي كبل الزوج الملتوي المغطى برقائق معدنية على سلك تأريض مدمج يسمى سلك التصريف والذي يجعل اتصالًا كهربائيًا بالغطاء. الغرض من سلك التصريف هو التوصيل السهل بالمحطات الطرفية المصممة عادةً لتوصيل الأسلاك المستديرة.

تشمل أنواع بناء الدرع الشائعة ما يلي:

درع فردي (U/FTP)
حجب فردي برقائق الألومنيوم لكل زوج مجدول أو رباعي. الأسماء الشائعة: زوج في رقائق معدنية (PiMF)، زوج مجدول محمي، زوج مجدول محجوب، زوج محمي. [10] يساعد هذا النوع من الحجب في منع التداخل الكهرومغناطيسي من الدخول أو الخروج من الأزواج الفردية ويحمي أيضًا الأزواج المجاورة من التداخل.
الدرع الشامل (F/UTP، وS/UTP، وSF/UTP)
رقاقة معدنية شاملة، أو درع مضفر أو ضفيرة برقاقة معدنية عبر جميع الأزواج داخل كبل الزوج المجدول 100 أوم. الأسماء الشائعة: زوج مجدول مغلف، زوج مجدول محمي، زوج مجدول محجوب. يساعد هذا النوع من الدرع على منع التداخل الكهرومغناطيسي من الدخول أو الخروج من الكبل.
الدرع الفردي والشامل (F/FTP، وS/FTP، وSF/FTP)
الحماية الفردية باستخدام رقائق لكل زوج مجدول في الكبل، وكذلك رقاقة خارجية أو حماية مضفرة. الأسماء الشائعة: زوج مجدول محمي بالكامل، زوج مجدول محمي برقائق، زوج مجدول محمي برقائق، زوج مجدول محمي محمي، زوج مجدول محمي محمي. يساعد هذا النوع من الحماية على منع التداخل الكهرومغناطيسي من الدخول أو الخروج من الكبل كما يحمي الأزواج المجاورة من التداخل.

كان IBM STP-A مثالاً مبكرًا على الكابلات المجدولة المحمية، وهو كابل S/FTP مكون من زوجين بمقاومة 150 أوم، تم تعريفه في عام 1985 بواسطة مواصفات نظام الكابلات IBM، ويُستخدم مع شبكات Token Ring أو FDDI . [7] [11]

التسمية الصناعية الشائعة لأنواع بناء الكابلات
اختصارات الصناعة تسمية ISO/IEC 11801 [أ] حماية الكابلات حماية الزوج توضيح
يو تي بي، تي بي يو/يو تي بي لا أحد لا أحد حماية كابل الزوج الملتوي U/UTP
FTP، STP، ScTP ف/تب رقائق معدنية لا أحد حماية كابل الزوج الملتوي F/UTP
STP، ScTP س/يو تي بي تجديل لا أحد حماية كابل الزوج الملتوي S/UTP
SFTP، S-FTP، STP سان فرانسيسكو/يو تي بي التضفير والرقائق المعدنية لا أحد حماية كابلات الزوج الملتوية SF/UTP
STP، ScTP، PiMF يو/FTP لا أحد رقائق معدنية حماية كابلات الزوج الملتوية U/FTP
FFTP، STP إف/إف تي بي رقائق معدنية رقائق معدنية حماية كابلات F/FTP المجدولة
SSTP، SFTP، STP، STP PiMF إس/إف تي بي تجديل رقائق معدنية حماية كابلات الزوج الملتوية S/FTP
SSTP، SFTP، STP SF/FTP التضفير والرقائق المعدنية رقائق معدنية حماية كابلات الزوج الملتوية SF/FTP
  1. ^ يشير الكود الموجود قبل الشرطة المائلة إلى الحماية الخاصة بالكابل نفسه، بينما يحدد الكود الموجود بعد الشرطة المائلة الحماية الخاصة بالأزواج الفردية:
    U – غير محمي
    F – درع رقائقي
    S – درع محجوب (الطبقة الخارجية فقط)
    TP – زوج مجدول
    TQ – زوج مجدول، حماية فردية في الرباعيات

أنواع

الهاتف التناظري

قبل انتشار الاتصالات الرقمية والإيثرنت على نطاق واسع، لم يكن هناك معيار دولي لكابل الهاتف. تم تحديد المعايير على المستوى الوطني. على سبيل المثال، في المملكة المتحدة، حدد مكتب البريد العام كابلات CW1293 وCW1308. كان CW1308 عبارة عن مواصفات مماثلة لـ CW1293 السابقة ولكن مع رمز لوني محسّن. استخدم CW1293 ألوانًا صلبة في الغالب على النوى مما يجعل من الصعب تحديد الزوج الملتوي معه دون تجريد كمية كبيرة من الغلاف. لحل هذه المشكلة، يحتوي CW1308 على حلقات ضيقة من اللون المزدوج مطبوعة فوق اللون الأساسي. كلا الكابلين معيار مماثل لكابل الفئة 3. [12] [13] تحتوي الكابلات من الفئات 3 إلى 7 على 4 أزواج مجدولة. [14]

قبل الاستخدام الشائع للبولي إيثيلين وغيره من المواد البلاستيكية للعزل، كان يتم عزل كابل الهاتف المجدول بورق مشمع أو قطن مع طلاء شمعي يوضع على النحاس. كان الغلاف العام لهذا النوع من الكابلات عادةً من الرصاص. بدأ استخدام هذا النمط من الكابلات في أواخر القرن التاسع عشر بعد وقت قصير من اختراع الهاتف. [15] تم غلق نهايات الكابلات في صناديق الغلق بالشمع المنصهر أو الراتنج لمنع دخول الرطوبة التي من شأنها أن تؤدي إلى تدهور خطير في خصائص العزل للعزل الورقي. [16] ومع ذلك، فإن مثل هذه الأختام جعلت الصيانة والتغييرات المستقبلية أكثر صعوبة. لم تعد هذه الكابلات تُصنع ولكنها لا تزال موجودة أحيانًا في المباني القديمة وفي مناطق خارجية مختلفة، وعادةً ما تكون قرى ريفية.

بناء البنية التحتية

أنواع الكابلات المجدولة القياسية
اسم البناء النموذجي النطاق الترددي التطبيقات ملحوظات
المستوى 1 400 كيلو هرتز خطوط الهاتف والمودم لم يتم وصفه في توصيات تقييم الأثر البيئي/تقييم المخاطر البيئية. غير مناسب للأنظمة الحديثة. [17]
المستوى الثاني 4 ميجا هرتز أنظمة المحطات الطرفية القديمة، على سبيل المثال IBM 3270 لم يتم وصفه في توصيات تقييم الأثر البيئي/تقييم المخاطر البيئية. غير مناسب للأنظمة الحديثة. [17]
القطة 3 [18] يو تي بي 16 ميجا هرتز [18] 10BASE-T ، 100BASE-T4 [18] موصوف في EIA/TIA-568. غير مناسب للسرعات التي تزيد عن 16 ميجابت/ثانية. يستخدم الآن بشكل أساسي لكابلات الهاتف. [18]
القطة 4 [18] يو تي بي 20 ميجا هرتز [18] حلقة رمزية بسرعة 16 ميجابت/ثانية [18] غير مستخدم بشكل شائع [18]
القطة رقم 5 [18] يو تي بي 100 ميجا هرتز [18] 100BASE-TX ، 1000BASE-T [18] شائع في شبكات LAN الحالية. تم استبداله بكابلات Cat 5e، لكن معظم كابلات Cat 5 تلبي معايير Cat 5e. [18] يقتصر على 100 متر بين المعدات.
القط 5e UTP، [18] F/UTP، U/FTP [19] 100 ميجا هرتز [18] 1000BASE-T ، 2.5GBASE-T [18] Cat 5 المحسّن. شائع في شبكات LAN الحالية. نفس بنية Cat 5، ولكن مع معايير اختبار أفضل. [18] يقتصر على 100 متر بين المعدات.
القطة 6 UTP، [18] F/UTP، U/FTP [20] 250 ميجا هرتز [18] 5 جيجابايت من قاعدة البيانات-T ، 10 جيجابايت من قاعدة البيانات-T ISO/IEC 11801 الإصدار الثاني (2002)، ANSI/TIA 568-B.2-1. يقتصر على مسافة 55 مترًا عند 10GBASE-T
القط 6أ UTP، F/UTP، U/FTP، S/FTP 500 ميجا هرتز 5 جيجابايت من قاعدة البيانات-T ، 10 جيجابايت من قاعدة البيانات-T معايير محسنة، تم اختبارها على تردد 500 ميجاهرتز. مسافة 100 متر كاملة عند 10GBASE-T ISO/IEC 11801 2nd Ed. Am. 2. (2008)، ANSI/TIA-568-C.1 (2009)
القطة 7 س/ف تي بي، ف/ف تي بي 600 ميجا هرتز [21] ؟ ISO/IEC 11801 الإصدار الثاني (2002). فقط مع موصلات GG45 أو TERA . لا يتم التعرف عليه من قبل EIA / TIA .
القط 7 أ س/ف تي بي، ف/ف تي بي 1 جيجاهرتز [21] ؟ ISO/IEC 11801 الإصدار الثاني Am. 2. (2008). فقط مع موصلات GG45 أو TERA. لا يتم التعرف عليه من قبل EIA/TIA.
القط 8.1 F/UTP، U/FTP 2 جيجاهرتز [21] 25 جيجابايت قاعدة بيانات-T ، 40 جيجابايت قاعدة بيانات-T ANSI/TIA-568-C.2-1، ISO/IEC 11801-1:2017
القط 8.2 س/ف تي بي، ف/ف تي بي 2 جيجاهرتز 25 جيجابايت قاعدة بيانات-T ، 40 جيجابايت قاعدة بيانات-T ايزو/اي اي سي 11801-1:2017

محملة

تمت إضافة المحاثة بشكل مقصود إلى الزوج المجدول المحمل وكانت ممارسة شائعة في السابق على خطوط الاتصالات. تُعرف المحاثات المضافة باسم ملفات الحمل وتقلل التوهين لترددات النطاق الصوتي ولكنها تزيده على الترددات الأعلى. تقلل ملفات الحمل من التشوه في النطاق الصوتي على الخطوط الطويلة جدًا. [22] في هذا السياق، يُشار إلى الخط بدون ملفات الحمل باسم الخط غير المحمل.

مُرتبط

زوج الأسلاك المجدولة الملتصقة هو نوع من أنواع البناء حيث يتم ربط السلكين من كل زوج معًا بطول الكابل. وقد ابتكرته شركة Belden ، ويهدف إلى المساعدة في ضمان اتساق التكوين أثناء التثبيت وبعده. تتمثل إحدى الفوائد الرئيسية في إمكانية حماية أداء مقاومة الضوضاء للكابل على الرغم من التعامل القاسي المحتمل. [23] قد يكون الأداء المحسن غير ضروري ويقلل الترابط من مرونة الكابل ويجعله عرضة للفشل حيث يتم ثنيه. [24]

كابل الشريط الملتوي

كابل الشريط الملتوي المستخدم لاتصالات SCSI المتوازية

كبل الشريط الملتوي هو أحد أشكال كبل الشريط القياسي حيث يتم ربط أزواج الموصلات المتجاورة معًا ولفها معًا. ثم يتم ربط الأزواج الملتوية بشكل خفيف ببعضها البعض في شكل شريط. بشكل دوري على طول الشريط، توجد أقسام قصيرة بدون التواء حيث يمكن توصيل الموصلات باستخدام تقنيات IDC المعتادة لكبل الشريط . [25]

الكابلات الصلبة مقابل الكابلات المجدولة

كتلة لكمة لأسفل

يستخدم الكبل ذو النواة الصلبة سلكًا صلبًا واحدًا لكل موصل وفي الكبل ذي الأربعة أزواج سيكون هناك إجمالي ثمانية أسلاك صلبة. [18] يستخدم الكبل المجدول أسلاكًا متعددة ملفوفة حول بعضها البعض في كل موصل وفي الكبل ذي الأربعة أزواج بسبعة خيوط لكل موصل، سيكون هناك إجمالي 56 سلكًا (2 لكل زوج × 4 أزواج × 7 خيوط). [18]

الكابل ذو القلب الصلب مخصص للتمديدات المثبتة بشكل دائم ( وصلة دائمة ). وهو أقل مرونة من الكابلات المجدولة وأكثر عرضة للفشل إذا تم ثنيه بشكل متكرر بسبب التصلب الناتج عن العمل . يستخدم الكابل المجدول في لوحات التوصيل وفي التوصيلات من المنافذ المثبتة على الحائط إلى الأجهزة الطرفية ( سلك التوصيل أو الكابل المتدلي)، حيث أنه يقاوم تشقق الموصلات.

تم تصميم الموصلات بشكل مختلف للكابل الصلب عن الكابلات المجدولة. يمكن أن يؤدي استخدام موصل بنوع كابل خاطئ إلى توصيل كابلات غير موثوقة. تتوفر المقابس المصممة للكابل الصلب والجدائل بسهولة، ويقدم بعض البائعين حتى مقابس مصممة للاستخدام مع كلا النوعين. تم تصميم كتل الثقب على لوحة التوصيل ومقابس الحائط للاستخدام مع الكابل الصلب. تعمل هذه الكتل من خلال طريقة العزل والإزاحة ، حيث يخترق الجهاز جوانب العزل و"يعض" الموصل النحاسي لتشكيل اتصال. تُستخدم كتل الثقب كلوحات توصيل أو كصناديق فصل للكابل ذي الزوج المجدول.

ملكيات

يتمتع الزوج الملتوي بالخصائص المفيدة التالية: [26]

  • يمكن منع الضوضاء الكهربائية الداخلة إلى الكابل أو القادمة منه.
  • تم تقليل التداخل في الصوت .
  • أرخص شكل من أشكال الكابلات المتاحة لأغراض الشبكات.
  • سهلة التعامل والتثبيت.

الزوج الملتوي لديه القيود التالية:

  • التشوه: تعتمد قابلية الكابلات المجدولة للتداخل الكهرومغناطيسي بشكل كبير على بقاء مخططات التواء الكابلات المجدولة سليمة أثناء التركيب. ونتيجة لذلك، عادةً ما تكون للكابلات المجدولة متطلبات صارمة فيما يتعلق بأقصى شد سحب بالإضافة إلى الحد الأدنى لنصف قطر الانحناء . تجعل هشاشة الكابلات المجدولة من ممارسات التركيب جزءًا مهمًا من ضمان أداء الكابل. [27]
  • انحراف التأخير: بسبب معدلات الالتواء المختلفة المستخدمة لتقليل التداخل بين الأزواج، فإن الأزواج المختلفة داخل الكبل لها أطوال مختلفة وبالتالي تأخيرات مختلفة. يمكن أن يؤدي هذا إلى تدهور جودة الصورة عند استخدام أزواج متعددة لحمل مكونات إشارة الفيديو. يتوفر كبل ذو انحراف منخفض للتخفيف من هذه المشكلة. [28] [29]
  • عدم التوازن (انظر الخط المتوازن ): يمكن أن تتسبب الاختلافات بين السلكين في الزوج في حدوث اقتران بين الوضع المشترك والوضع التفاضلي. ينتج تحويل الخط التفاضلي إلى الوضع المشترك تيارات الوضع المشترك التي يمكن أن تسبب تداخلًا خارجيًا ويمكن أن تنتج إشارات الوضع المشترك في أزواج أخرى. يمكن أن ينتج تحويل الوضع المشترك إلى الوضع التفاضلي إشارات الوضع التفاضلي من تداخل الوضع المشترك من أزواج أخرى أو مصادر خارجية. يمكن أن يحدث عدم التوازن بسبب عدم التماثل بين موصلي الزوج عن بعضهما البعض وفيما يتعلق بالأسلاك الأخرى والدرع. قد تنشأ بعض مصادر عدم التماثل من الاختلافات في قطر الموصل وسمك العزل. [ب] [30]

انظر أيضا

ملحوظات

  1. ^ على سبيل المثال، في مدينة كيب تاون، تم تركيب موصل موازنة من مكتب التلغراف عبر الشوارع وعلى بعد ستة أميال إلى البحر لإصلاح التداخل مع كابل التلغراف البحري من لواندا . [3]
  2. ^ في لغة الهاتف، يسمى الوضع الشائع طوليًا ويسمى الوضع التفاضلي معدنيًا .

مراجع

  1. ^ بارنيت، ديفيد؛ جروث، ديفيد؛ ماكبي، جيم (2004). الكابلات: الدليل الكامل لتوصيلات الشبكة (الطبعة الثالثة). سان فرانسيسكو: SYBEX. ص. 11. ISBN 9780782143317.
  2. ^ "اعتماد التداخل على عدد الدورات/البوصة لإصدارات الزوج الملتوي من كبل الحبل السري ذي الغطاء النهائي" (PDF) .
  3. ^ تروتر، أ. ب.، "اضطراب عمل الكابلات البحرية بواسطة الترام الكهربائي"، مجلة مؤسسة المهندسين الكهربائيين ، المجلد 26، العدد 130، ص 501-514، يوليو 1897.
  4. ^ US 244426, Bell, Alexander Graham, "Telephone-circuit", released 1881 . انظر أيضًا عمليات مسح بتنسيق TIFF لـ USPTO 00244426
  5. ^ ستيفن ت. كاريس (2009). الشبكات: التصميم والإدارة. منشورات أورشارد. ص 6. ISBN 978-1-934404-15-7.
  6. ^ كريستين بايتا (2008-10-27). "استكشاف الأخطاء وإصلاحها في أنظمة CCTV UTP".
  7. ^ دليل استخدام Anitech Systems MP 4000
  8. ^ التأريض لكابلات الشبكة المحمية والمحمية - سيمون
  9. ^ فاليري، ماجواير (12 يوليو 2015). "حجم القاعدة المثبتة من الفئة 7أ" (PDF) . تم استرجاعه في 25 سبتمبر 2015 .
  10. ^ نظرة عامة على الكابلات وأجهزة الإرسال والاستقبال (PDF) ، Intel ، تم الاسترجاع في 2024-08-20
  11. ^ "TechFest - IBM Cabling System Technical Summary". مؤرشف من الأصل في 2014-03-11 . تم الاسترجاع في 2014-01-25 .
  12. ^ ستيفن روبرتس (2001)، دليل تركيب الهاتف ، إلسفير، ص 32-34، رقم ISBN 0080521487
  13. ^ Barry J. Elliot (2002)، تصميم نظام الكابلات الهيكلية وفقًا لمعيار ISO 11801 ، CRC Press، ص 269، ISBN 0824741307
  14. ^ Newnes Data Communications Pocket Book. Elsevier. 19 أبريل 2002. ISBN 978-0-08-049742-6.
  15. ^ Telephony ، المجلد 153، ص 118، شركة النشر الهاتفي 1957.
  16. ^ Paper Maker and British Paper Trade Journal ، المجلد 83-84، ص 294، 1 نوفمبر 1932 OCLC  10634178
  17. ^ من "CCNA: أنواع الوسائط الشبكية".
  18. ^ abcdefghijklmnopqrst "مقارنة بين كابلات CAT5 وCAT5e وCAT6 وCAT7". مؤرشف من الأصل في 2020-06-02 . تم الاسترجاع في 2022-07-18 .
  19. ^ "استخدام كابل UTP Cat5e مقابل كابل STP Cat5e - SewellDirect.com". sewelldirect.com . تم الاسترجاع في 2018-08-19 .
  20. ^ "CAT3 مقابل CAT5 مقابل CAT6 - CustomCable". CustomCable . 2011-12-24 . تم الاسترجاع في 2018-08-19 .
  21. ^ دليل مراجعة CompTIA Network+: الاختبار N10-008. John Wiley & Sons. 28 سبتمبر 2021. ISBN 978-1-119-80696-7.
  22. ^ "Understanding Line Impairments". Cisco.com . تم الاسترجاع في 2012-06-04 .
  23. ^ "استطلاع ميداني للمقاولين يكشف عن وفورات في التكاليف مرتبطة بالأداء باستخدام كابلات مزدوجة مترابطة" (PDF) . Belden . تم الاسترجاع في 13 أغسطس 2016 .
  24. ^ "كابل مزدوج مترابط" (PDF) . تورك . تم الاسترجاع في 2019-04-08 .
  25. ^ "3M Twisted Pair Flat Cable" (PDF) . 3M . تم الاسترجاع في 13 أغسطس 2016 .
  26. ^ "اختبار الزوج الملتوي".
  27. ^ "تأثير إجهادات التركيب على أداء الكابلات" (PDF) . بيلدن . تم الاسترجاع في 13 أغسطس 2016 .
  28. ^ "ورقة البيانات الفنية للطراز 7987R (بالنظام المتري)" (PDF) . Belden . تم الاسترجاع في 13 أغسطس 2016 .
  29. ^ "ورقة البيانات الفنية للطراز 7989R (بالنظام المتري)" (PDF) . Belden . تم الاسترجاع في 13 أغسطس 2016 .
  30. ^ Reeve, Whitman D. (1995). Subscriber Loop Signaling and Transmission Handbook - Digital (الطبعة الأولى). IEEE Press. ص 215-220. ISBN 0-7803-0440-3.

الوسائط المتعلقة بالكابلات المجدولة في ويكيميديا ​​كومنز
