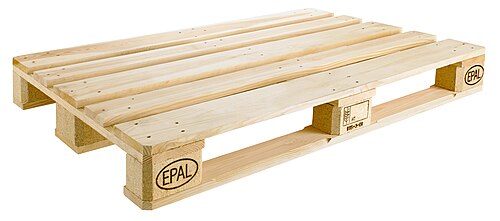

منصات نقالة أوروبية

المنصة الأوروبية (EUR-pallet )، والمعروفة أيضًا باسم المنصة الأوروبية القياسية أو منصة EPAL القياسية ، هي المنصة الأوروبية القياسية كما حددتها مجموعة عمل المنصات التابعة للاتحاد الدولي للسكك الحديدية (UIC) ونشرة UIC 435-2. [ 1 ] المنصات المطابقة لهذا المعيار مؤهلة للانضمام إلى مجمع المنصات الأوروبي (EPP)، وهو النظام الذي يسمح بتبادل المنصات وفقًا لمعيار "منصة مقابل منصة".

يبلغ حجم منصة التحميل EUR/EPAL 800 مم × 1200 مم × 144 مم (31.5 بوصة × 47.2 بوصة × 5.7 بوصة) ؛ وهي منصة تحميل رباعية الاتجاهات مصنوعة من الخشب، مثبتة بـ 78 مسمارًا خاصًا وفق نمط محدد. يبلغ وزن منصة التحميل EUR/EPAL (EPAL 1) حوالي 25 كجم. [ 2 ] ويوجد حاليًا ما بين 450 و500 مليون منصة تحميل EUR متداولة. [ 2 ]

يبلغ الحد الأقصى للحمل الآمن لمنصة التحميل EUR/EPAL 1500 كجم. ويمكن أن يصل الحد الأقصى للحمل الإضافي إلى 4000 كجم عند التكديس. [ 2 ]

قد يصل وزن منصة EUR/EPAL إلى 1500 كجم (3300 رطل) عند تحميلها بالتساوي، وإلا فإن الحد الأقصى هو 1000 كجم (2200 رطل) .

تاريخ

مكاوي وسم لوضع علامات على منصات الشحن الأوروبية، معروضة في متحف العمل، هامبورغ ، ألمانيا

يعود تاريخ المنصة الأوروبية إلى المنصات الخشبية المستخدمة في النقل بالسكك الحديدية. في عام 1961، كلّفت السكك الحديدية الأوروبية الاتحاد الدولي للسكك الحديدية (UIC) بتوحيد نوع المنصة . وكان مخترعاها الأخوين إيفار وتوري سفينسون من جيلسيو، سكانيا ، السويد. [ 3 ] [ 4 ] وباستخدام المنصة الأوروبية، أصبح من الممكن تحميل عربات السكك الحديدية في 10% فقط من وقت عمليات التحميل السابقة. [ 5 ] وفي عام 1968، حدد الاتحاد أيضًا صندوقًا شبكيًا قياسيًا إلى جانب منصة صندوق شبكي قياسية.

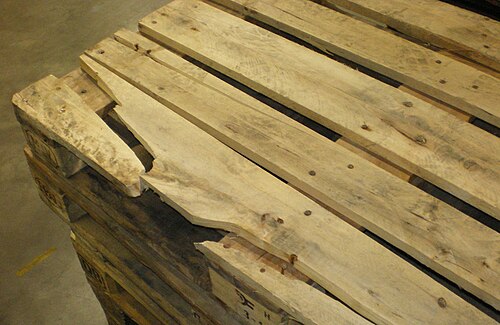

لا يمكن استبدال المنصات المكسورة - يجب إصلاحها أو إزالتها من المجموعة

بعد توحيد المعايير، تحوّلت معظم الصناعات الأوروبية إلى استخدام منصات التحميل الأوروبية (يورو باليت) مع شاحنات ورافعات شوكية ومستودعات ذات رفوف عالية مُصممة خصيصًا لتناسب حجمها. [ 6 ] وضعت الجمعيات الوطنية اتفاقيات إطارية لتبادل منصات التحميل، حيث يتم نقل البضائع على منصات يورو باليت، ويتم تبادل نفس العدد من منصات يورو بالمقابل ("منصة مقابل منصة"). وتتولى الجمعية إدارة منصات يورو باليت، كما تتولى مسؤولية إصلاح المنصات القديمة أو إزالتها من المخزون. ومع استمرار التكامل الأوروبي ، أتاح مجمع منصات التحميل الأوروبي إمكانية تبادل المنصات حتى في المعاملات عبر الحدود.

مع نجاح منصات التحميل الأوروبية، دخلت السوق العديد من المنتجات المقلدة المصنوعة من خشب رديء الجودة، سهل التكسر وعرضة للعفن . لذا، أنشأت السكك الحديدية الأوروبية، المالكة للعلامات التجارية EUR/EPAL، هيئة توحيد معايير مستقلة. تأسست EPAL، الرابطة الأوروبية لمنصات التحميل (European Pallet Association eV)، عام 1991، [ 7 ] ولا يُسمح باستخدام شعاري EUR وEPAL إلا من قبل المرخص لهم من هذه المنظمة. تولت EPAL مسؤولية سلامة وجودة جميع منصات التحميل المجمعة عام 2016. [ 8 ]

أدى التوسع العالمي إلى تراجع نظام منصات التحميل الأوروبية (EUR/EPAL) نظرًا لعدم ملاءمة منصات التحميل الأوروبية لحاويات ISO . ومع ذلك، لا تزال هذه المنصات الأكثر انتشارًا في العالم، حيث يُقدّر عددها المتداول بين 350 و500 مليون منصة. [ 5 ] ومن مزاياها أن عرضها البالغ 800 مم (31 بوصة) يسمح بمرورها عبر الأبواب العادية ( أما أبواب DIN الأكثر شيوعًا فهي بأبعاد 850 × 2000 مم [33 × 79 بوصة] ).

طُوِّرت أنواعٌ مُشتقة من منصة التحميل الأوروبية (EUR-pallet) لاستخداماتٍ مُحددة. فقد تلت منصة التحميل الأوروبية (EUR-pallet)، المعروفة أيضًا باسم منصة التحميل الأوروبية رقم 1 (EUR-1-pallet)، منصتا التحميل الأوروبية رقم 2 (EUR-2-pallet) ورقم التحميل الأوروبية رقم 3 (EUR-3-pallet)، وكلاهما بأبعاد 1200 مم × 1000 مم (47 بوصة × 39 بوصة) ، وهي قريبة من أبعاد منصة التحميل الأمريكية القياسية البالغة 40 بوصة × 48 بوصة (1016 مم × 1219 مم) . أما منصة التحميل الأوروبية رقم 6 (EUR-6-pallet)، المُخصصة للاستخدام في متاجر البيع بالتجزئة، فهي نصف حجم منصة التحميل الأوروبية، أي 600 مم × 800 مم (24 بوصة × 31 بوصة) . [ 9 ] كما نُشرت معايير المنظمة الدولية للتوحيد القياسي (ISO) لهذه الأنواع من منصات التحميل الأوروبية.

لاستيعاب منصات التحميل الأوروبية (EUR-pallets)، توجد حاويات نقل متعدد الوسائط مشتقة أعرض بحوالي 5 سم (بوصتين ) - تُعرف عادةً باسم الحاويات "العريضة للمنصة". [ 10 ] تتميز هذه الحاويات بعرض داخلي يبلغ 2440 مم (96 بوصة) لتسهيل تحميل منصتين بطول 1200 مم (47 بوصة) جنبًا إلى جنب - يسمح العديد من مزودي خدمات الشحن البحري في أوروبا باستخدامها، حيث أن البروزات في الحاويات القياسية كافية لتناسبها في مساحات التعشيق المعتادة. وقد حظيت حاوية الشحن البحري القصيرة المكعبة العالية بعرض المنصة، والتي يبلغ طولها 14 مترًا (45 قدمًا) ، بقبول واسع، حيث يمكن لهذه الحاويات أن تحل محل هياكل A-Behälter القابلة للتبديل بطول 13670 مم (44 قدمًا و10 بوصات) الشائعة في النقل بالشاحنات في أوروبا. وقد بدأ الاتحاد الأوروبي في توحيد معايير حاويات النقل العريض للمنصة في مبادرة EILU (وحدة التحميل الأوروبية متعددة الوسائط). [ 11 ]

مواصفة

مواصفات منصات التحميل الأوروبية

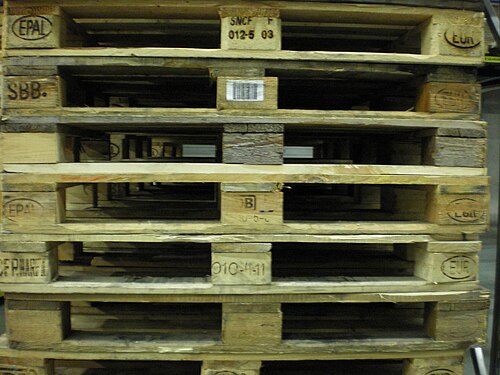

كومة من منصات التحميل الأوروبية المزيفة

تم تحديد أبعاد منصة التحميل الأوروبية (EUR-pallet) وفقًا للمعايير التالية:

  • UIC 435-2 معيار الجودة للمنصات المسطحة الأوروبية المصنوعة من الخشب بقياس 800 مم × 1200 مم (EUR-1)
  • ISO 445 منصات نقل المواد - المصطلحات (ISO 445:2008)
  • معيار ISO 3676 للتغليف - أحجام وحدات التحميل - الأبعاد
  • ISO 3394 أبعاد العبوات المستطيلة الصلبة، عبوات النقل.
  • منصات نقل المواد ISO 8611-1
    • ISO 8611-1 منصات نقل المواد - المنصات المسطحة - الجزء 1: طرق الاختبار
    • ISO 8611-2 منصات نقل المواد - المنصات المسطحة - الجزء 2: متطلبات الأداء واختيار الاختبارات
  • منصات التحميل ISO 12776 - الألواح المنزلقة
  • ISO 12777-1 طرق اختبار وصلات المنصات
    • ISO 12777-1 طرق اختبار وصلات المنصات الخشبية - الجزء 1: تحديد مقاومة الانحناء لمسامير المنصات الخشبية، وغيرها من أدوات التثبيت من نوع الدبوس والدبابيس
    • ISO 12777-2 طرق اختبار وصلات المنصات الخشبية - الجزء 2: تحديد مقاومة السحب ومقاومة سحب رأس مسامير ودبابيس المنصات الخشبية
    • ISO 12777-3 طرق اختبار وصلات المنصات - الجزء 3: تحديد قوة وصلات المنصات
  • معيار ISO 15629: منصات نقل المواد - جودة أدوات التثبيت لتجميع المنصات الخشبية المسطحة الجديدة وإصلاح المنصات الخشبية المستعملة
  • معيار ISO 18334: منصات نقل المواد - جودة تجميع المنصات الخشبية الجديدة
  • ISO 18613 إصلاح المنصات الخشبية المسطحة
  • المعيار الأوروبي EN 13626: التعبئة والتغليف - منصات نقالة من الصناديق - المتطلبات العامة وطرق الاختبار
  • EN 13382 منصات مسطحة لنقل المواد - الأبعاد الرئيسية
  • مواصفات إنتاج المنصات الخشبية EN 13698-1
    • المواصفة الأوروبية EN 13698-1: مواصفات إنتاج المنصات الخشبية - الجزء 1: مواصفات بناء المنصات الخشبية المسطحة بأبعاد 800 مم × 1200 مم (31 بوصة × 47 بوصة)
    • المواصفة الأوروبية EN 13698-2: مواصفات إنتاج المنصات الخشبية - الجزء 2: مواصفات بناء المنصات الخشبية المسطحة بأبعاد 1000 مم × 1200 مم (39 بوصة × 47 بوصة)
  • EN 15512 أنظمة التخزين الثابتة الفولاذية - أنظمة رفوف البالتات القابلة للتعديل - مبادئ التصميم الإنشائي
  • أنظمة التخزين الثابتة المصنوعة من الفولاذ وفقًا للمعيار الأوروبي EN 15620 - رفوف تخزين البضائع القابلة للتعديل - التفاوتات والتشوهات والمسافات

المواد والتعريف

يجب أن تستخدم منصة التحميل الأوروبية 78 مسمارًا على الأقل من نوع محدد، وفقًا لنمط تثبيت مُحدد. يبلغ وزن المنصة النهائية من 20 إلى 25 كيلوغرامًا (من 44 إلى 55 رطلًا) . يُسمح باستخدام الخشب الجاف فقط، للحد من خطر نمو العفن.

تحمل كل منصة نقالة أوروبية عددًا من علامات الجودة:

  • يظهر شعار EPAL على الساق اليسرى. كان هذا الشعار يُستخدم في الأصل لتسمية شركة السكك الحديدية المؤهلة للتحكم في إنتاج منصات التحميل الأوروبية. ومنذ أن نُقلت صلاحية التحكم إلى EPAL، أصبحت العديد من الاتفاقيات الإطارية تشترط وجود شعار EPAL.
  • يُظهر الجزء المركزي من المنصة رمز الشركة المُصنِّعة، بالإضافة إلى توقيع المُدقِّق واسم شركة السكك الحديدية التي قامت بتركيبه. إذا كانت المنصة قد خضعت للإصلاح، يُوضع مسمار تحقق دائري في الجزء المركزي. تشير الأرقام الأخيرة إلى سنة الإنتاج، وربما نوع الخشب.
  • يظهر شعار EUR على الساق اليمنى. ويحيط بشعاري EPAL وEUR شكل بيضاوي يشبه ملصق الجنسية للسيارات.

مع تصنيف جودة منصات التحميل الإلكترونية (EPAL)، أنشأت هيئة التقييس 3 فئات لمنصات التحميل المستعملة لوضع معيار لتبادل منصات التحميل بشكل أكثر عدلاً وإنصافاً. [ 12 ]

الأنواع الشائعة

الأحجام الأربعة الشائعة لمنصات التحميل الأوروبية [ 9 ] (إلى جانب الأحجام البديلة وفقًا لمعيار ISO) [ 13 ] هي:

نوع المنصة الأوروبيةالأبعاد (الطول × العرض)بديل منصات التحميل ISO
يورو  أو 1 يورو800  مم ×  1200  مم31.50  بوصة ×  47.24  بوصةISO1، نفس حجم EUR
2 يورو1200  مم ×  1000  مم47.24  بوصة ×  39.37  بوصةISO2
3 يورو1000  مم ×  1200  مم39.37  بوصة ×  47.24  بوصة
6 يورو800  مم ×  600  مم31.50  بوصة ×  23.62  بوصةISO0، نصف حجم اليورو

انظر أيضاً

  • حاويات يورو ، وهي حاويات بأحجام مختلفة يمكن تكديسها معًا لملء منصة نقالة أوروبية
