أربع شرائح

آلة التشكيل الرباعية ، والمعروفة أيضًا باسم آلة التشكيل متعددة الانزلاقات ، هي آلة تشكيل معادن تُستخدم في الإنتاج بكميات كبيرة للمكونات الصغيرة المختومة من قضبان أو أسلاك معدنية . ويمكن وصفها ببساطة بأنها مكبس تشكيل أفقي يستخدم الكامات للتحكم في الأدوات. ^{[ 1 ]} تُستخدم هذه الآلة في عمليات التشكيل التدريجي أو التحويلي . ^{[ 2 ] [ 3 ]}

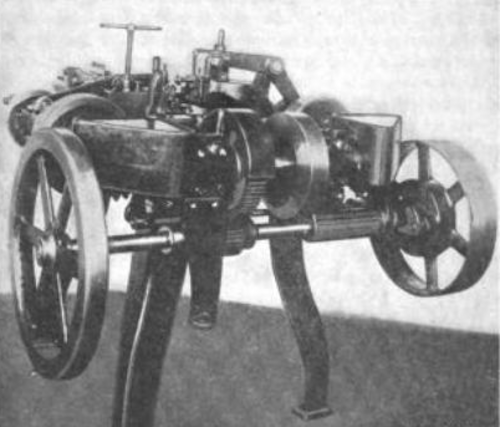

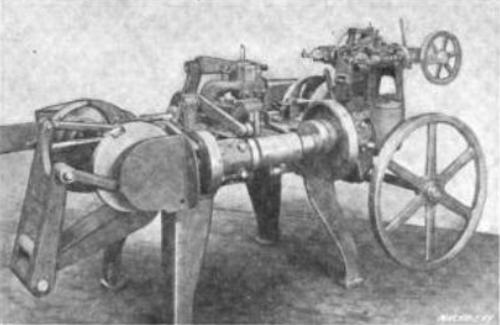

تختلف آلة التشكيل ذات الأربع منزلقات اختلافًا كبيرًا عن معظم آلات التشكيل الأخرى . يكمن سرّ هذه الآلة في منزلقاتها المتحركة المزودة بأدوات، والتي تضرب قطعة العمل معًا أو بالتتابع لتشكيلها. تُدار هذه المنزلقات بواسطة أربعة أعمدة تُحيط بالآلة. تتصل هذه الأعمدة بتروس مخروطية، بحيث يُدار أحدها بواسطة محرك كهربائي ، ثم تُحرك حركة هذا المحرك الأعمدة الثلاثة الأخرى. يحتوي كل عمود على حدبات تُحرك المنزلقات، وعادةً ما تكون من النوع المنفصل . يسمح هذا الترتيب للأعمدة بتشكيل قطعة العمل من جميع جوانبها الأربعة، مما يجعل هذه الآلة متعددة الاستخدامات للغاية. يوجد ثقب بالقرب من مركز الآلة لإخراج قطعة العمل المُشكّلة. ^{[ 1 ] [ 2 ]}

تتمثل الميزة الأكبر لآلة التشكيل رباعية الشرائح في قدرتها على إنجاز جميع العمليات اللازمة لتشكيل قطعة العمل من البداية إلى النهاية. ^{[ 4 ]} علاوة على ذلك، يمكنها التعامل مع أجزاء معينة لا تستطيع قوالب النقل أو القوالب التدريجية التعامل معها، نظرًا لقدرتها على المناورة من أربعة محاور. وبفضل هذه المرونة، تنخفض تكلفة القطعة النهائية لأنها تتطلب عددًا أقل من الآلات وعمليات الإعداد والمعالجة. كما أن الحاجة إلى آلة واحدة فقط تقلل من المساحة المطلوبة لكل قطعة عمل. وبالمقارنة مع مكابس التشكيل القياسية، فإن أدواتها عادةً ما تكون غير مكلفة نظرًا لبساطتها. ويمكن لآلة التشكيل رباعية الشرائح إنتاج ما بين 20,000 و70,000 قطعة نهائية خلال وردية عمل مدتها 16 ساعة، وذلك حسب عدد العمليات لكل قطعة؛ وتؤدي هذه السرعة عادةً إلى انخفاض تكلفة القطعة الواحدة. ^{[ 2 ]}

أكبر عيوبها هي قيود الحجم. تستطيع أكبر الآلات التعامل مع مواد يصل عرضها إلى 76 مم، وطولها إلى 320 مم ، وسُمكها إلى 2.4 مم . أما بالنسبة للأسلاك ، فالحد الأقصى هو 3.175 مم . ^{[ 3 ]} ومن القيود الأخرى مدى حركة المنزلقات، الذي يصل إلى 19.05 مم ، ومدى حركة كاميرات التشكيل، الذي يتراوح بين 22 و 51 مم . كما تقتصر الآلة على عمليات القص والثني فقط . أما عمليات البثق والتشكيل بالضغط فهي غير عملية لأنها تعيق حركة قطعة العمل إلى المحطة التالية. ويتطلب السحب والتمديد قوة كبيرة ، كما أن الآليات اللازمة لهذه العمليات تشغل مساحة كبيرة . وأخيرًا، لا يُمكن استخدام هذه الآلة إلا مع الأجزاء ذات الكميات الكبيرة نظرًا لطول الوقت اللازم لإعداد الأدوات. ^{[ 2 ] [ 5 ]}

عادةً ما تكون كمية المواد المستخدمة في آلات التشكيل الرباعية محدودة بقابليتها للتشكيل وليس بقدرات الآلة. وعادةً ما تكون خصائص التشكيل ونصف قطر الانحناء هما العاملان الأكثر تحديدًا. ومن أكثر المواد استخدامًا: ^{[ 6 ]}

• الفولاذ المدلفن على البارد منخفض الكربون
• فولاذ زنبركي كروي الشكل مدلفن على البارد
• الفولاذ الزنبركي المقاوم للصدأ من النوعين 300 و 400
• سبائك النحاس
• سبائك البريليوم والنحاس

تشمل المنتجات التي يتم إنتاجها بشكل شائع على هذه الآلة ما يلي: قطع غيار السيارات المختومة ، ^{[ 5 ]} المفصلات ، والوصلات ، والمشابك ، وشفرات الحلاقة . ^{[ 3 ]}
