محرك جنرال إلكتريك T64 هو محرك توربيني ذو عمود دوران حر ، طُوّر في الأصل للاستخدام في المروحيات ، ثم استُخدم لاحقًا في الطائرات ذات الأجنحة الثابتة . طرحت جنرال إلكتريك هذا المحرك عام 1964. تضمن التصميم الأصلي للمحرك ابتكارات تقنية مثل الطلاءات المقاومة للتآكل والطلاءات المقاومة لدرجات الحرارة العالية. [ 1 ] يتميز المحرك بنسبة ضغط إجمالية عالية ، مما يُنتج استهلاكًا منخفضًا للوقود في ذلك الوقت. [ 2 ] على الرغم من أن الضاغط محوري بالكامل، كما هو الحال في محرك جنرال إلكتريك T58 السابق ، فإن عمود توربين الطاقة متحد المحور مع عمود الضغط العالي، ويُوصل الطاقة إلى مقدمة المحرك، وليس إلى الخلف. يتطلب المحرك 14 مرحلة ضغط لتوفير نسبة الضغط الإجمالية المطلوبة. تُسهّل 4 صفوف من الدوارات المتغيرة عملية تشغيل الضاغط . على عكس محرك T58، يحتوي توربين الطاقة في محرك T64 على مرحلتين.

تنتج الإصدارات اللاحقة من المحرك قوة تتراوح من 3925 إلى 4750 حصانًا (2927 إلى 3542 كيلوواط) . [ 3 ]

صُمم المحرك ليتوافق مع علب تروس أو أعمدة نقل حركة مختلفة، وذلك لتطبيقات الطائرات المروحية أو الطائرات ذات الأجنحة الثابتة المزودة بمحركات توربينية . ويمكن تشغيل المحرك بشكل مستمر بزوايا تتراوح بين 100 درجة للأعلى و45 درجة للأسفل لتطبيقات الإقلاع والهبوط القصيرين أو تطبيقات الطائرات المروحية. [ 4 ]

المتغيرات

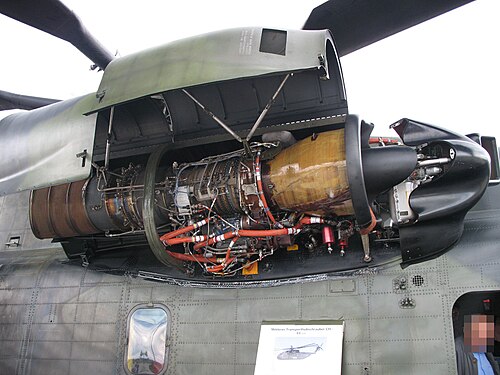

منظر جانبي لطائرة هليكوبتر مع فتح حجرة المحرك، يعرض الأجزاء الداخلية للمحرك
تم تركيب نظام T64-GE-7 على مروحية سيكورسكي CH-53G

البيانات من: Vectorsite؛ طائرات الهليكوبتر العملاقة من سيكورسكي [ 5 ]

T64-GE-1
3080  حصان (2300  كيلوواط)
T64-GE-2
عمود توربيني: 2810  حصان (2100  كيلوواط) عند خرج 5200 دورة في الدقيقة [ 6 ]
T64-GE-3
T64-GE-4
محرك توربيني مروحي، علبة تروس تخفيض السرعة أسفل خط الوسط، فرامل المروحة ووحدة تحكم مثبتة بمسامير: 2850  حصان (2130  كيلوواط) عند 1160 دورة في الدقيقة للمروحة. [ 6 ]
YT64-GE-6
2850  حصان (2130  كيلوواط) تستخدم في طائرة الهليكوبتر البحثية Hughes XV-9 ذات محرك الدوار ذي الدورة الساخنة.
T64-GE-6
عمود توربيني: 2850  حصان (2130  كيلوواط) عند 13600 دورة في الدقيقة للمحرك. [ 6 ]
T64-GE-7
3925  حصان (2927  كيلوواط)
T64-GE-7A
3936  حصان (2935  كيلوواط)
T64-GE-8
محرك توربيني مروحي، علبة تروس تخفيض السرعة فوق خط الوسط، فرامل المروحة ووحدة تحكم مثبتة بمسامير: 2850  حصان (2130  كيلوواط) عند 1160 دورة في الدقيقة للمروحة. [ 6 ]
T64-GE-10
2970  حصان (2210  كيلوواط)
T64-GE-16
3485  حصان (2599  كيلوواط)
T64-GE-100
4330  حصان (3230  كيلوواط)
T64-GE-412
3695  حصان (2755  كيلوواط)
T64-GE-413
3925  حصان (2927  كيلوواط)
T64-GE-413A
3936  حصان (2935  كيلوواط)
T64-GE-415
4380  حصان (3270  كيلوواط)
T64-GE-416
4380  حصان (3270  كيلوواط) - ثلاثة على سيكورسكي CH-53E سوبر ستاليون [ 7 ]
T64-GE-419
محرك بقوة 4750  حصان (3540  كيلوواط) لتشغيل طائرة MV-75 شايان II ذات المراوح القابلة للإمالة
T64-GE-423
3925  حصان (2927  كيلوواط)
T64-BS-12
T63-BS-16
T64-P4D
محرك توربيني مروحي بقوة 3400  حصان (2500  كيلوواط)
CT64-820-1
2850  حصان (2130  كيلوواط)
CT64-820-2
CT64-820-3
3130  حصان (2330  كيلوواط)
CT64-820-4
3133  حصان (2336  كيلوواط)
T64/P4D
3400  حصان (2500  كيلوواط) [ 8 ]
إيشيكاواجيما-هاريما T64-IHI-10
لـ Kawasaki P-2J و Shin Meiwa PS-X

التطبيقات

المواصفات (T64-GE-100)

البيانات من محركات التوربينات الغازية [ 9 ]

الخصائص العامة

  • النوع: محرك توربيني عمودي
  • الطول: 79  بوصة (2007  مم)
  • القطر: 20  بوصة (508  مم)
  • الوزن الجاف: 720  رطل (327  كجم)
