محول هجين

المحول الهجين (المعروف أيضًا باسم محول الجسر ، أو الملف الهجين ، أو ببساطة الهجين ) هو نوع من الموصلات الاتجاهية المصممة لتكوين دائرة كهربائية بأربعة منافذ مترافقة في أزواج، ويتم تنفيذها باستخدام محول واحد أو أكثر . وهو حالة خاصة من المفهوم العام للموصل الهجين .

تُقسّم الإشارة الواصلة إلى أحد المنافذ بالتساوي بين المنفذين المجاورين، لكنها لا تظهر في المنفذ المقابل. في المخطط التوضيحي، تنقسم الإشارة الداخلة إلى المنفذ W بين المنفذين X وZ، ولا تمر أي إشارة إلى المنفذ Y. وبالمثل، تنقسم الإشارات الداخلة إلى المنفذ X إلى المنفذين W وY، ولا تمر أي إشارة إلى المنفذ Z، وهكذا.

يتطلب التشغيل الصحيح مطابقة المعاوقة المميزة عند جميع المنافذ الأربعة. توجد أشكال أخرى من الموصلات الهجينة غير ملفات المحولات؛ إذ يمكن تصميم أي شكل من أشكال الموصلات الاتجاهية ليكون موصلاً هجيناً. تشمل هذه الأشكال خطوط النقل والموجات الدليلية .

يُستخدم محول النطاق الصوتي الهجين بشكل أساسي للتحويل بين تشغيل سلكين وتشغيل أربعة أسلاك في أقسام متتابعة من دائرة الاتصالات ، كما هو الحال في مجموعة إنهاء بأربعة أسلاك . كان هذا التحويل ضروريًا عند إدخال أجهزة إعادة الإرسال في دائرة سلكين، وهي ممارسة شائعة في أوائل القرن العشرين في مجال الاتصالات الهاتفية . بدون المحولات الهجينة، يُغذّي خرج أحد المُضخّمات مدخل الآخر مباشرةً، مما يؤدي إلى تذبذب ارتدادي لا يمكن التحكم فيه (الرسم التوضيحي العلوي). باستخدام المحولات الهجينة، يتم عزل المخارج والمداخل، مما ينتج عنه تشغيل صحيح لجهاز إعادة الإرسال بسلكين. في أواخر القرن، أصبحت هذه الممارسة نادرة، لكن استمر استخدام المحولات الهجينة في بطاقات الخطوط .

يتم تحقيق الدوائر الهجينة باستخدام المحولات . تم استخدام نسختين من الدوائر الهجينة المحولة، نسخة المحول الواحد التي توفر مخرجات غير متوازنة مع تأريض أحد طرفيها ، ونسخة المحول المزدوج التي توفر منافذ متوازنة .

محول واحد

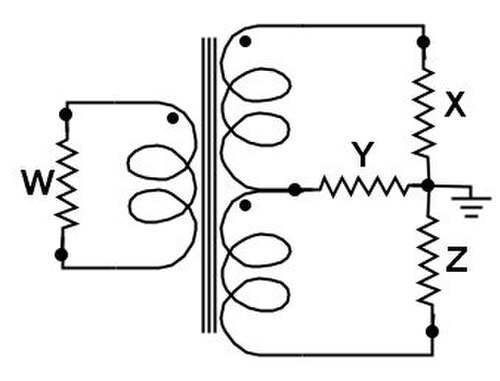

للاستخدام في أجهزة إعادة الإرسال ثنائية الأسلاك ، يكفي استخدام محول واحد، لأن مضخمات الإشارة في هذه الأجهزة مزودة بمداخل ومخارج مؤرضة. تشترك الأطراف X وY وZ في أرضية مشتركة . كما هو موضح على اليسار، ستظهر الإشارة الداخلة إلى W (منفذ الأسلاك الثنائية) عند X وZ. ولكن نظرًا لأن Y موصول من مركز الملف إلى مركز X وZ، فلن تظهر أي إشارة. ستظهر الإشارة الداخلة إلى X عند W وY. لكن الإشارة عند Z هي الفرق بين ما يظهر عند Y، وما يظهر عبر ملف المحول عند W، وهو صفر. وبالمثل، يثبت المنطق أن كلا الزوجين، W وY، وX وZ، مترافقان.

محول مزدوج

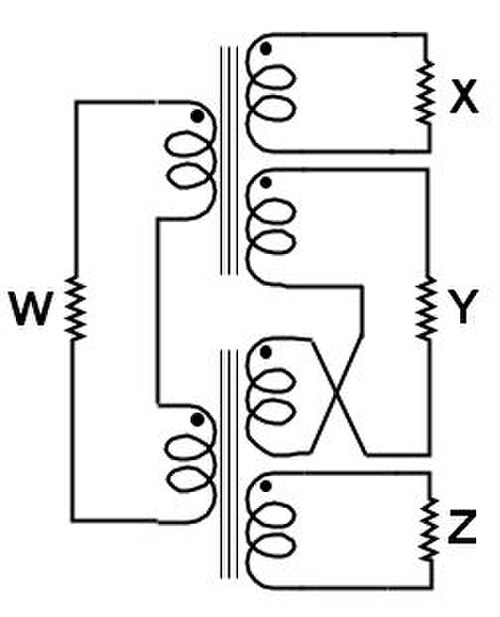

عندما يتطلب الأمر موازنة كل من الدوائر ثنائية الأسلاك ورباعية الأسلاك ، تُستخدم محولات هجينة مزدوجة، كما هو موضح على اليمين. تنقسم الإشارة الداخلة إلى المنفذ W بين X وZ، ولكن بسبب التوصيل العكسي للملفات، يتم إلغاؤها عند المنفذ Y. تنتقل الإشارة الداخلة إلى المنفذ X إلى W وY. ولكن بسبب التوصيل العكسي للمنفذين W وY، لا تصل أي إشارة إلى Z. وبالتالي، فإن الأزواج W وY، وX وZ، مترافقة.

تُستخدم المحولات الهجينة في مقاسم الهاتف لتحويل إشارة الهاتف من أربعة أسلاك إلى سلكين فقط، وذلك لتوصيل الهاتف إلى هاتف المشترك . ويُستخدم نوع آخر من المحولات الهجينة في سماعات الهاتف لتحويل الأسلاك الأربعة لجهاز الإرسال (سماعة الأذن) وجهاز الاستقبال (الميكروفون) إلى سلكين فقط. يُعرف هذا النوع من المحولات الهجينة باسم "ملف الحث" نظرًا لاشتقاقه من ملفات الحث عالية الجهد . لا يُنتج هذا النوع جهدًا عاليًا، ولكنه، مثل النوع عالي الجهد، يعمل كمحول رافع للجهد لمطابقة مقاومة جهاز الإرسال ذي الزر الكربوني المنخفض مع مقاومة أجزاء النظام الأعلى. تطور ملف الحث البسيط لاحقًا إلى شكل من أشكال المحولات الهجينة كإجراء لتقليل النغمات الجانبية ، أو مستوى صوت الميكروفون الذي يُعاد توجيهه إلى سماعة الأذن. فبدون ذلك، سيكون صوت مستخدم الهاتف أعلى في سماعة الأذن من صوت الطرف الآخر. ^{[ 1 ] [ 2 ]} اليوم، تم استبدال نسخة المحول الهجين بشبكات المقاومة وإصدارات الدوائر المتكاملة المدمجة، والتي تستخدم إلكترونيات الدوائر المتكاملة للقيام بعمل الملف الهجين.

تُستخدم أجهزة المزج بترددات الراديو لتقسيم إشارات الراديو، بما في ذلك إشارات التلفزيون. يقوم جهاز التقسيم بتقسيم إشارة الهوائي لتغذية عدة أجهزة استقبال.
