إن التدابير المضادة للأشعة تحت الحمراء ( IRCM ) هي جهاز مصمم لحماية الطائرات من الصواريخ الموجهة بالأشعة تحت الحمراء ("الباحثة عن الحرارة") عن طريق إرباك نظام التوجيه بالأشعة تحت الحمراء للصواريخ بحيث تفوت هدفها ( التدابير المضادة الإلكترونية ). كانت الصواريخ الباحثة عن الحرارة مسؤولة عن حوالي 80٪ من الخسائر الجوية في عملية عاصفة الصحراء . الطريقة الأكثر شيوعًا للتدابير المضادة للأشعة تحت الحمراء هي نشر الصواريخ المضيئة ، حيث تخلق الحرارة الناتجة عن الصواريخ المضيئة مئات الأهداف للصاروخ.

تتضمن الصواريخ التي تطلقها أنظمة الدفاع الجوي المحمولة التقليدية ( MANPADS ) مستشعرًا بالأشعة تحت الحمراء حساسًا للحرارة، على سبيل المثال الحرارة المنبعثة من محرك طائرة. يتم برمجة الصاروخ للتركيز على إشارة الحرارة بالأشعة تحت الحمراء باستخدام نظام توجيه. باستخدام شبكة دوارة كمصراع للمستشعر، يتم تعديل إشارة الحرارة الواردة، وباستخدام الإشارة المعدلة، يقوم معالج على متن الطائرة بإجراء الحسابات اللازمة لتوجيه الصاروخ إلى هدفه. نظرًا لحجمها المحمول، فإن صواريخ MANPADS لها مدى محدود، ووقت احتراق بضع ثوانٍ من الإطلاق إلى الإطفاء.

عادة ما يتم دمج أنظمة التدابير المضادة في الطائرة، مثل جسم الطائرة أو جناحها أو أنفها، أو تثبيتها في قسم خارجي من الطائرة. واعتمادًا على مكان تركيب الأنظمة، فإنها قد تزيد من السحب، مما يقلل من أداء الطيران ويزيد من تكلفة التشغيل.

نظرًا لارتفاع تكاليفها، نادرًا ما يتم استخدام مثل هذه الأنظمة المضادة، وخاصة على الطائرات العسكرية. يتم إنفاق الكثير من الوقت والمال على اختبار الأنظمة وصيانتها وخدمتها وتحديثها. تتطلب هذه الإجراءات إيقاف الطائرة عن الطيران لفترة من الوقت.

في السنوات الأخيرة، أصبحت أنظمة توجيه الصواريخ متطورة بشكل متزايد، ونتيجة لذلك، هناك عدد من الأنواع المختلفة من الصواريخ. في بعض الأحيان، يتم تجهيز الصاروخ بأجهزة استشعار متعددة تكتشف الأشعة تحت الحمراء بأطوال موجية متعددة، باستخدام شبكات مشفرة بأنماط مختلفة. في ضوء التهديد، أصبحت تقنيات التدابير المضادة المختلفة شائعة. يقوم نظام تحذير الصواريخ بمسح المنطقة بحثًا عن إشارات إطلاق الصواريخ، مثل توقيع الأشعة تحت الحمراء أو فوق البنفسجية لذيل الصاروخ. عند اكتشاف إطلاق صاروخ، يتم تنشيط أنظمة تدابير مضادة مختلفة. في أحد الأمثلة، يتم إطلاق شعلات ساخنة أو قش من الطائرة لإرباك نظام الأشعة تحت الحمراء أو الرادار للصاروخ الذي تم إطلاقه.

وتبث طرق أخرى طاقة ضوئية لإرباك أجهزة استشعار الأشعة تحت الحمراء للصواريخ. وفي أحد الأمثلة، يتم توجيه طاقة الضوء المنبعثة من مصابيح الفلاش غير المتماسكة نحو أجهزة استشعار الصواريخ لإرباكها وجعلها غير فعّالة (" التشويش "). وتكون الصواريخ العاملة بالأشعة تحت الحمراء عرضة لإشارات حاملة للأشعة تحت الحمراء عالية الطاقة والتي تعمي كاشف الأشعة تحت الحمراء للصاروخ القادم. بالإضافة إلى ذلك، تكون الصواريخ العاملة بالأشعة تحت الحمراء عرضة لإشارات حاملة للأشعة تحت الحمراء منخفضة الطاقة والتي يتم تعديلها باستخدام إشارات تعديل معينة تربك نظام التتبع الخاص بها وتتسبب في تتبع نظام التتبع لهدف زائف. وتشمل التدابير المضادة التقليدية لتهديد صاروخ بالأشعة تحت الحمراء أنظمة التشويش التي تربك أو تعمي الصاروخ بالأشعة تحت الحمراء باستخدام مصابيح الأشعة تحت الحمراء و/أو ليزر الأشعة تحت الحمراء. تنقل أنظمة التشويش هذه إما إشارة حاملة للأشعة تحت الحمراء عالية الطاقة لإرباك كاشف الأشعة تحت الحمراء للصاروخ القادم أو تنقل إشارة حاملة للأشعة تحت الحمراء منخفضة الطاقة مع تعديل بإشارة تعديل لإرباك كاشف الأشعة تحت الحمراء للصاروخ القادم.

مع تزايد انخفاض تكلفة الصواريخ التي تعمل بالأشعة تحت الحمراء وبساطتها، أصبحت أكثر خطورة. ووفقًا لأحد التقديرات، يوجد أكثر من 500 ألف صاروخ أرض-جو محمول على الكتف ومتاح في السوق العالمية. وقد تم إثبات فتك وانتشار صواريخ أرض-جو التي تعمل بالأشعة تحت الحمراء أثناء صراع عاصفة الصحراء، حيث كانت حوالي 80٪ من خسائر الطائرات الثابتة الجناح الأمريكية في عاصفة الصحراء من أنظمة دفاعية عراقية أرضية تستخدم صواريخ أرض-جو تعمل بالأشعة تحت الحمراء. تحتوي كل من صواريخ أرض-جو التي تعمل بالأشعة تحت الحمراء وصواريخ جو-جو التي تعمل بالأشعة تحت الحمراء على باحثين بقدرات مضادة للتدابير المضادة محسنة تقلل بشكل خطير من فعالية الطعوم القابلة للتصرف الحالية. تشكل أنظمة الدفاع الجوي المحمولة باليد (MANPADS) أخطر تهديد للطائرات الكبيرة والمتوقعة والبطيئة الحركة. هذه الأنظمة قاتلة وبأسعار معقولة وسهلة الاستخدام ويصعب تتبعها ومواجهتها. وفقًا لتقرير صادر عن وكالة الاستخبارات المركزية الأمريكية عام 1997، انتشرت أنظمة الدفاع الجوي المحمولة على الكتف في جميع أنحاء العالم، حيث تسببت في أكثر من 400 ضحية في 27 حادثة شملت طائرات مدنية على مدار الأعوام التسعة عشر السابقة. وقد أجبر هذا الانتشار مخططي النقل الجوي على اختيار مسارات مهام أقل من الأمثل بشكل متكرر بسبب نقص الأنظمة الدفاعية على طائرات النقل الجوي.

كانت أجهزة البحث عن الصواريخ بالأشعة تحت الحمراء من الجيل الأول تستخدم عادةً شبكة دوارة عليها نمط يعمل على تعديل طاقة الأشعة تحت الحمراء قبل سقوطها على جهاز الكشف (وضع التشغيل يسمى المسح الدوراني). تختلف الأنماط المستخدمة من جهاز بحث إلى آخر، لكن المبدأ هو نفسه. من خلال تعديل الإشارة، يمكن لمنطق التوجيه أن يحدد مكان مصدر طاقة الأشعة تحت الحمراء بالنسبة لاتجاه طيران الصاروخ. في التصميمات الأحدث، تدور بصريات الصاروخ ويتم عرض الصورة الدوارة على شبكة ثابتة (وضع يسمى "المسح المخروطي") أو مجموعة ثابتة من أجهزة الكشف التي تولد إشارة نبضية تتم معالجتها بواسطة منطق التتبع.

تستخدم معظم أنظمة الدفاع الجوي المحمولة على الكتف ( MANPADS ) هذا النوع من الباحث، كما تفعل العديد من أنظمة الدفاع الجوي والصواريخ جو-جو (على سبيل المثال AIM-9L ).

تم تصميم أجهزة البحث بالأشعة تحت الحمراء لتتبع مصدر قوي للإشعاع تحت الأحمر (عادةً محرك نفاث في الطائرات العسكرية الحديثة). تعتمد أنظمة IRCM على مصدر للإشعاع تحت الأحمر بكثافة أعلى من الهدف. عندما يتم استقبال هذا بواسطة صاروخ، فقد يطغى على إشارة الأشعة تحت الحمراء الأصلية من الطائرة ويوفر إشارات توجيه غير صحيحة للصاروخ. قد ينحرف الصاروخ بعد ذلك عن الهدف، ويكسر القفل. بمجرد كسر جهاز البحث بالأشعة تحت الحمراء للقفل (عادةً ما يكون مجال رؤيته 1-2 درجة)، نادرًا ما يستعيد الهدف. باستخدام الصواريخ المضيئة، يمكن للهدف أن يتسبب في قيام الباحث المرتبك بالتثبيت على مصدر جديد للأشعة تحت الحمراء يتحرك بسرعة بعيدًا عن الهدف الحقيقي.

يولد الإشعاع المعدل من IRCM أمر تتبع خاطئ في منطق تتبع الباحث. يتم تحديد فعالية IRCM من خلال نسبة شدة التشويش إلى شدة الهدف (أو الإشارة). تسمى هذه النسبة عادةً بنسبة J/S. عامل مهم آخر هو ترددات التعديل التي يجب أن تكون قريبة من ترددات الصاروخ الفعلية. بالنسبة لصواريخ المسح الدوراني، تكون نسبة J/S المطلوبة منخفضة جدًا ولكن بالنسبة للصواريخ الأحدث، تكون نسبة J/S المطلوبة عالية جدًا مما يتطلب مصدرًا اتجاهيًا للإشعاع ( DIRCM ). ^[1]

تخلق الصواريخ الموجهة أهدافًا بالأشعة تحت الحمراء ذات بصمة أقوى بكثير من محركات الطائرة. توفر الصواريخ الموجهة أهدافًا زائفة تتسبب في اتخاذ الصاروخ قرارات توجيه خاطئة. سوف يكسر الصاروخ بسرعة قفل الهدف.

تتجنب أنظمة DIRCM، أو التدابير المضادة للأشعة تحت الحمراء الاتجاهية، هذا العيب المحتمل من خلال تركيب مصدر الطاقة على برج متحرك (يشبه إلى حد كبير برج FLIR ). تعمل هذه الأنظمة فقط عند توجيهها بواسطة نظام تحذير صاروخي لإطلاق صاروخ، وتستخدم عمود الصاروخ للتصويب بدقة على الباحث الصاروخي. يمكن بعد ذلك توجيه الإشارة المعدلة إلى الباحث، ويمكن تدوير مخطط التعديل لمحاولة هزيمة مجموعة متنوعة من الباحثين. يعتمد نجاح التدابير المضادة على تقنيات تتبع التهديد ويتطلب تحليلًا مناسبًا لقدرات الصاروخ. يتطلب هزيمة أنظمة التتبع المتقدمة مستوى أعلى من قوة DIRCM. يتم أيضًا أخذ قضايا سلامة الليزر في الاعتبار.

أعلنت إسرائيل عن برنامج لتطوير نظام يسمى Multi Spectral Infrared Countermeasure (MUSIC) والذي سيستخدم بشكل مماثل أشعة الليزر النشطة بدلاً من الصواريخ الباليستية لحماية الطائرات المدنية ضد أنظمة الدفاع الجوي المحمولة . ^[2] ينشر الجيش الأمريكي نظامًا مشابهًا لحماية طائراته الهليكوبتر . ^[3]

يوفر قسم مكافحة الطائرات الكبيرة التابع للبحرية (DoN LAIRCM) من شركة نورثروب جرومان حماية من التهديدات بالأشعة تحت الحمراء لمنصات CH-53E وCH-46E وCH-53D التابعة لسلاح مشاة البحرية الأمريكية. ^[4]

إن نظام AN/ALQ-212 المضاد للتهديدات المتقدمة بالأشعة تحت الحمراء ( ATIRCM ) من إنتاج شركة BAE Systems – وهو جزء من مجموعة أنظمة مضادة للأشعة تحت الحمراء قابلة للتوجيه – يتم نشره على طائرات الهليكوبتر CH-47 Chinook التابعة للجيش الأمريكي . يوفر النظام الحماية ضد مجموعة من التهديدات، بما في ذلك جميع نطاقات التهديد بالأشعة تحت الحمراء. يشتمل نظام AN/ALQ-212 على رأس تشويش بالأشعة تحت الحمراء واحد أو أكثر لمواجهة هجمات صاروخية متعددة.

في معرض IDEX 2013، أطلقت شركة Finmeccanica، Selex ES، نظام Miysis DIRCM المناسب لجميع المنصات المحمولة جواً، والأجنحة الدوارة والثابتة، الكبيرة والصغيرة.

الإجراءات المضادة للأشعة تحت الحمراء المشتركة (CIRCM) هي إجراءات مضادة للأشعة تحت الحمراء تعتمد على الليزر ضد أنظمة التهديد الحالية والمستقبلية للأشعة تحت الحمراء لطائرات الهليكوبتر التابعة للجيش الأمريكي ومنصات الأجنحة الثابتة ومنصات الطائرات العمودية التابعة للبحرية الأمريكية والقوات الجوية الأمريكية. كانت أنظمة BAE Systems وITT Defense and Information Solutions و Northrop Grumman و Raytheon قيد الدراسة. في أغسطس 2015، فازت شركة Northrop Grumman بالعقد. ^[5]

أنظمة IRCM النموذجية هي:

• AN/AAQ-24 من شركة نورثروب جرومان - DIRCM.
• AN/ALQ-132 من إنتاج Sanders Associates / BAE Systems . تم استخدامه في ستينيات القرن العشرين في فيتنام، وكان عبارة عن نظام مصباح يدوي يعمل بالوقود.

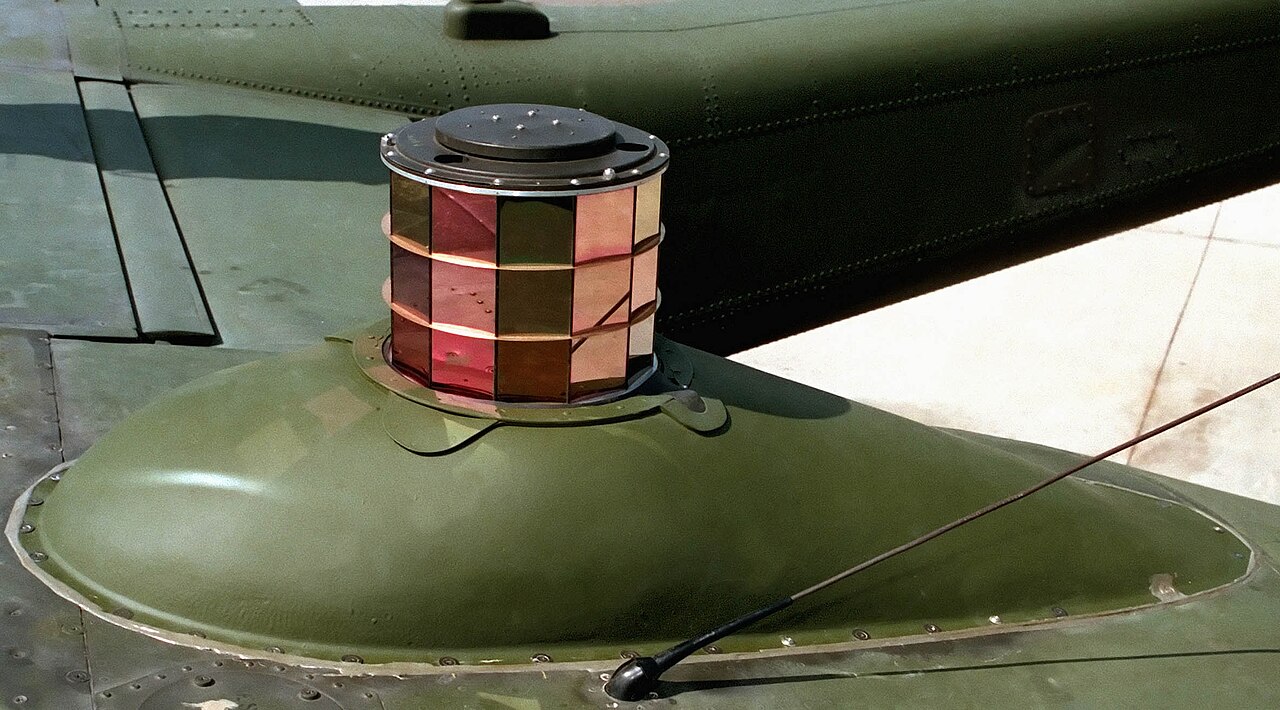

• AN/ALQ-144 من إنتاج شركة BAE Systems، يستخدم للدفاع عن المروحيات.
• AN/ALQ-157 من شركة BAE Systems، يستخدم للطائرات المروحية والطائرات الأكبر حجمًا.
• AN/ALQ-212 من إنتاج شركة BAE Systems، ويتم استخدامه حاليًا على طائرات هليكوبتر CH-47 Chinook التابعة للجيش الأمريكي. ^[6]
• نظام CAMPS من إنتاج شركة Saab Avitronics، يستخدم للطائرات المدنية وطائرات كبار الشخصيات .
• CIRCM بواسطة نورثروب جرومان ^[7]
• نظام Flight Guard من إنتاج شركة Israel Aerospace Industries ، والذي يستخدم في الطائرات العسكرية والمدنية (يُطلق عليه لقب "Live Saver" نظرًا لسجله الناجح في إنقاذ المركبات الجوية أثناء المعارك في العديد من البلدان)، ولكن تم حظره في العديد من المطارات الأوروبية. ووفقًا لمصادر دفاعية في إسرائيل، فإن الحظر الأوروبي "غريب ويستند في الغالب إلى سوء فهم". ^[8]

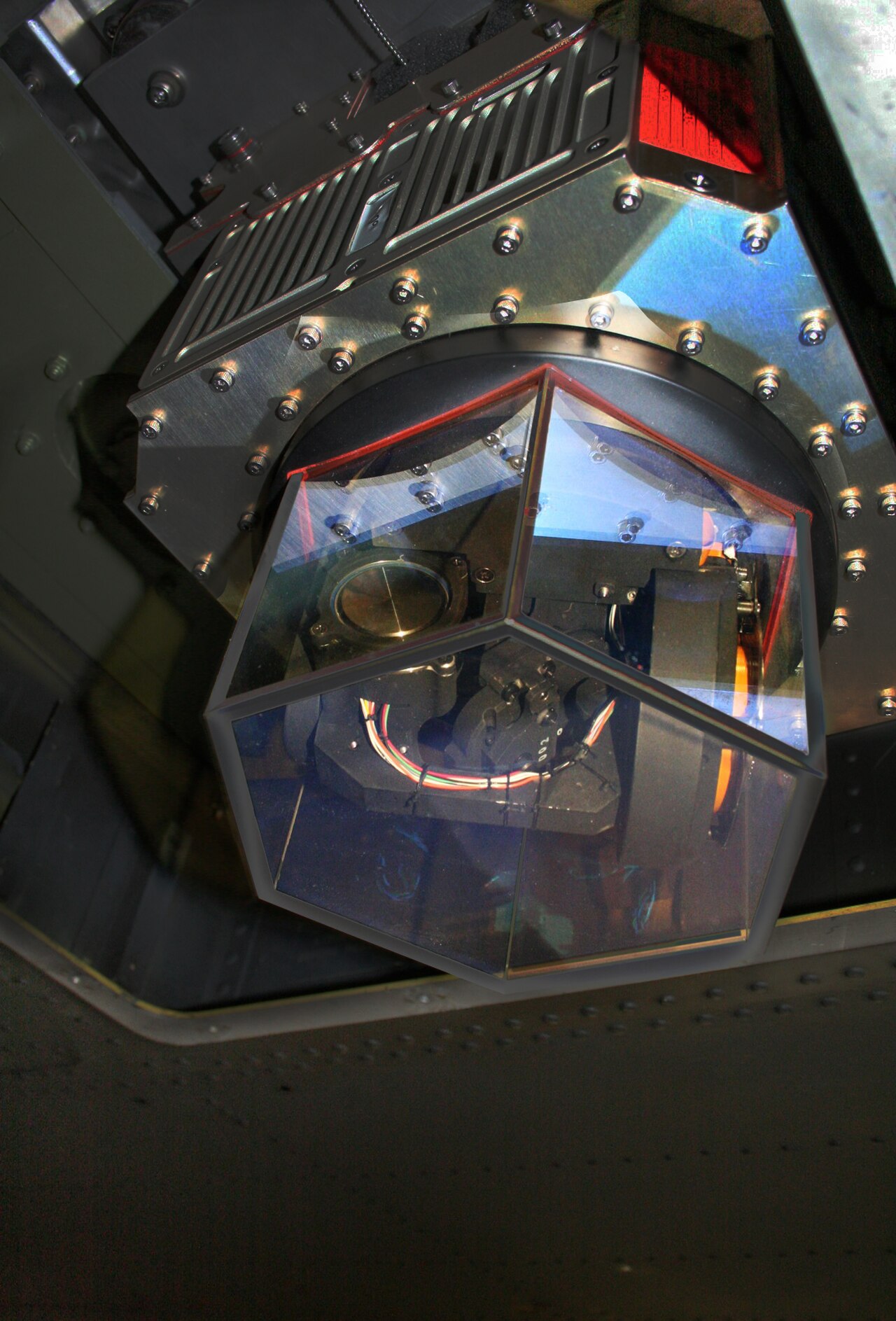

• نظام CIRCM الخاص بشركة ITT ^[9]
• نظام Miysis من Selex ES ^[10]
• "سوخوجروز" - نظام DIRCM الروسي (يستخدم على متن Su-25T).
• KT-01 AVE وKT-02 ACE من إنتاج شركة Adron، تستخدم في الطائرات العسكرية ^{[11] [12]}
• 101KS-O - DIRCM المستخدم في طائرة سوخوي Su-57
