تم اختراع تقنية نفث الحبر في الأصل لترسيب الأحبار المائية على الورق في مواضع "انتقائية" بناءً على خصائص الحبر فقط. تم تصميم فوهات نفث الحبر والأحبار معًا وكان أداء نفث الحبر يعتمد على التصميم. تم استخدامه كمسجل بيانات في أوائل الخمسينيات من القرن الماضي، [1] وفي وقت لاحق في الخمسينيات من القرن الماضي، شوهدت الأحبار القائمة على المذيبات في صناعة النشر للنصوص والصور، ثم ظهرت الأحبار القائمة على المذيبات في العلامات الصناعية على الأسطح المتخصصة وفي التسعينيات أصبح حبر تغيير الطور أو الحبر المنصهر الساخن [1] شائعًا مع الصور والتصنيع الرقمي [2] للأجهزة الإلكترونية والميكانيكية، وخاصة المجوهرات. [2] على الرغم من استخدام مصطلحات "النفث" و"تكنولوجيا نفث الحبر" و"الطباعة النافثة للحبر" بشكل متبادل، إلا أن الطباعة النافثة للحبر تشير عادةً إلى صناعة النشر، وتستخدم لطباعة المحتوى الرسومي، بينما يشير النفث الصناعي عادةً إلى التصنيع للأغراض العامة من خلال ترسب جزيئات المواد.

أول طابعة نافثة للحبر من المعدن السائل

لقد عملت العديد من الشركات مع نفث الحبر على مر السنين. وقد تم إصدار العديد من براءات الاختراع وتم استخدام التكنولوجيا في عدد من المنتجات. كان الشكل الأساسي لنفث الحبر عبارة عن فوهة واحدة مع سائل يتم دفعه من خلال الضغط، أو يتم سحبه منها بواسطة الجهد الكهربائي أو يتم دفعه للخارج بمساعدة البيزو. سيتم مناقشة نفث الحبر ذات الفوهة الواحدة أولاً في هذه المقدمة. كانت شركة Teletype Corporation رائدة في تكنولوجيا نفث الحبر [3] في الستينيات والتي قدمت "السحب الإلكتروني" واستخراج انخفاض الجهد العالي من الفوهة، وطابعة Inktronic Teleprinter في عام 1965 التي تطبع بسرعة 120 حرفًا في الثانية (cps) من صف من 40 طابعة نفث حبر باستخدام براءة اختراع تشارلز ر. وينستون، طريقة وجهاز لنقل الأحبار، 1962، US3،060،429. وقد أجرت شركة تيلي تايب تجارب على أحبار الشمع "المذابة الساخنة" كما هو موضح في براءة اختراع تيلي تايب التي سجلها يوهانس ف. جوتوالد، مسجل المعادن السائلة، 1971، الولايات المتحدة 3,596,285، والتي تنتج رمزًا معدنيًا مصطنعًا (رموز البورصة والأسعار) يمكن إزالته من الناقل الناقل وإعادة استخدام سبيكة معدن البزموت إذا رغبت في ذلك. ولم يُشاهد استخدام أحبار الذوبان الساخن مع تقنية نفث الحبر الأحدث Drop-On-Demand (التي اخترعها زولتان في عام 1972) مع هذه الأحبار مرة أخرى حتى عام 1984 في هاوتك وإكسون. [3]

بدأت شركة Howtek باسم RH Research في عام 1982 بواسطة روبرت هوارد بعد نجاحه في تنمية Centronics ، [3] [4] أول شركة لطابعات الشريط السلكي ذات المصفوفة النقطية في عام 1968. حسب هوارد أن طابعة المصفوفة النقطية الخاصة به [3] كانت أسرع من طابعة Teletype بمقدار 10-20 مرة . كان هوارد قد اختبر صنع النقاط على الورق باستخدام الصوت فوق الصوتي في أواخر الستينيات، لكنه لم يطور الفكرة حتى بعد حوالي 20 عامًا في عام 1984 مع Howtek عندما استأجر 6 موظفين رئيسيين من شركة Exxon لتطوير فكرة طابعة نفث الحبر الملونة بالذوبان الساخن.

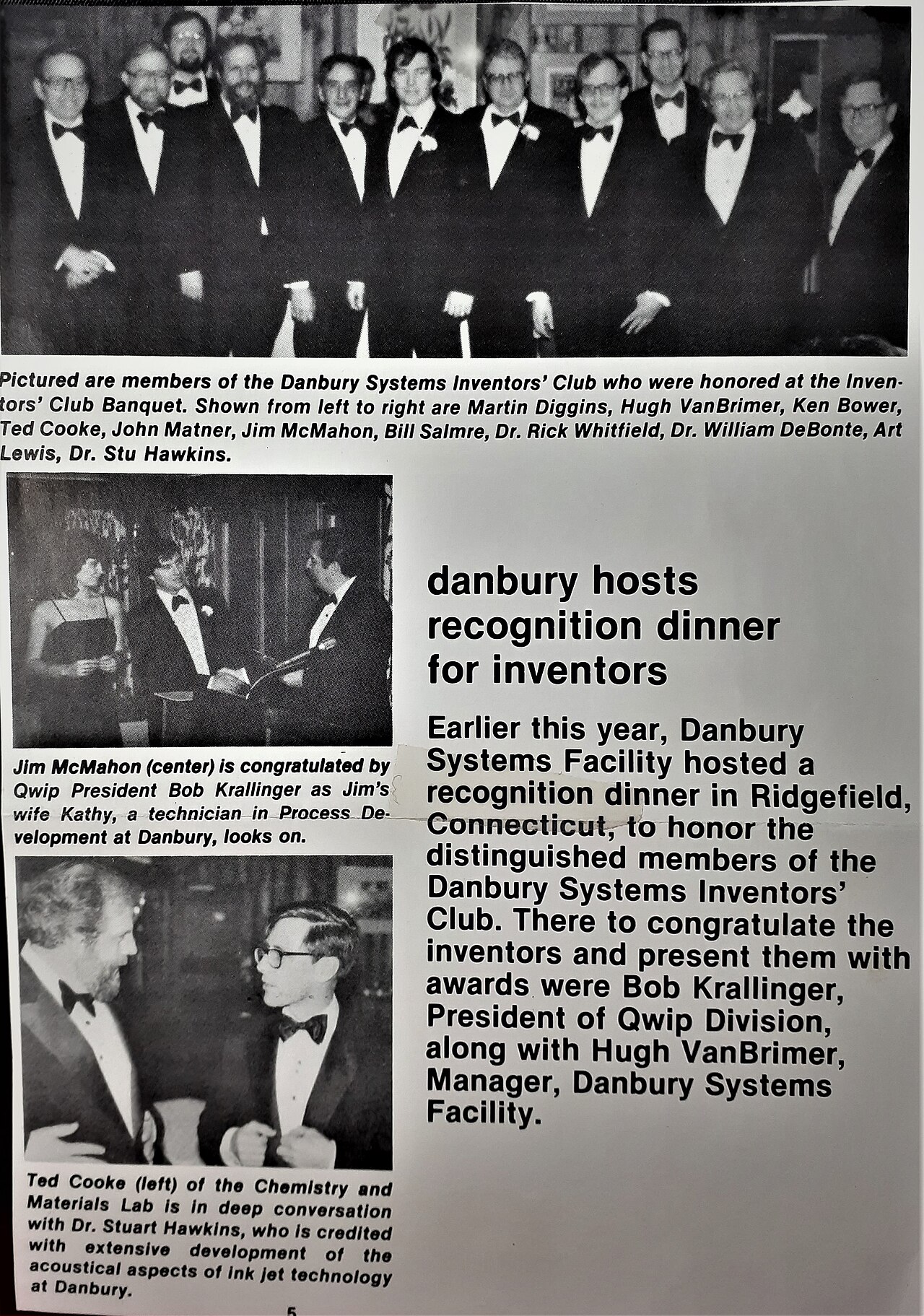

صورة من فعالية نادي المخترعين

انغمست شركة إكسون أوفيس سيستمز (EOS)، بروكفيلد، كونيتيكت في مجال الطابعات غير التصادمية في أواخر السبعينيات واستثمرت ما يصل إلى 2 مليار دولار. [3] تُظهر سجلات براءات الاختراع قائمة طويلة من موظفي الخلفية في الطباعة في EOS، Exxon Enterprises، قسم أنظمة دانبري بدءًا من عام 1978 بما في ذلك كين باور الذي جندته شركة إكسون لتأسيس قسم الهندسة في شركة إكسون إنتربرايزز. كانت أول وظيفة لكين بعد التخرج من الكلية في عام 1963 في قسم Teletype التابع لشركة AT&T في سكوكى، إلينوي حيث كانت وظيفته تحويل مؤشر بورصة الأوراق المالية الكهروميكانيكية (طابعة نفث الحبر) إلى الإنتاج. في أول يوم عمل له، شم رائحة الشمع وعُرضت عليه طابعة نفث الحبر 42 ذات رؤوس طباعة ساخنة كانت قيد التطوير. واصل كين العمل في نماذج أعمال UARCO وأقام ارتباطات مع مطوري نفث الحبر عند الطلب، بما في ذلك ستيف زولتان في جولد آند سيلونيكس تحت إشراف إد كايزر وستيفن سيرز. كان ستيف زولتان يستخدم الأنبوب الكهربائي الضغطي الأسطواني مع الضغط الأسطواني وكان إد كايزر يستخدم غشاء كهربائي ضغطي مسطح ينفث الحبر مثل علبة الزيت.

جائزة "Alpha Inkjets on Fax Printer" التي حصلت عليها شركة Exxon Office Systems عام 1980

كان جيمس ماكماهون وكاثي أولسون اثنين من الموظفين الذين تم تعيينهم في شركة إكسون (EOS) بدون خبرة في الطباعة. تم تعيين ماكماهون لتثبيت أول طابعة نفث حبر أحادية الفوهة من طراز Zoltan، واسمها الرمزي "Alpha Jet" على طابعة فاكس وتم تعيين أولسون لبناء نفثات "Alpha" لإنتاج طابعة فاكس. كان ماكماهون وأولسون (الاسم المتزوج ماكماهون) اثنين من الموظفين الستة [4] الذين تم تعيينهم من قبل روبرت هوارد لتصميم وبناء نفثات الحبر عند الطلب لطابعة Pixelmaster الملونة. في غضون 6 أشهر من الانضمام إلى RH Research (تم تغيير الاسم إلى Howtek) تم عرض عينات الطباعة بنفث Alpha باستخدام الحبر الساخن في COMDEX، في لاس فيجاس. [4] يُنسب إلى J. McMahon نظام نفث الحبر المحسن باستخدام تقنية Zoltan في EOS ويُنسب إلى K. McMahon تقنيات تصنيع الفوهات في Howtek. واصل جيه ماكماهون العمل في شركة Sanders Prototype (Solidscape) لتصنيع الطابعات ثلاثية الأبعاد وهو الآن يعمل في شركة Layer Grown Model Technology لدعم الطابعات النافثة للحبر ذات الفوهة الواحدة حسب الطلب ويدعي أنه الأب الروحي لتقنية الطباعة النافثة للحبر ثلاثية الأبعاد ذات الفوهة الواحدة كمؤرخ عمل في هذا المجال منذ عام 1978 مع ستيف زولتان وكين باور في شركة إكسون. تتبع الطباعة النافثة للحبر ثلاثية الأبعاد ذات الفوهة الواحدة مسارًا مباشرًا من أحبار التلي تايب الساخنة (الشمع وسبائك المعدن) إلى تقنية النفث ذات الفوهة الواحدة الخاصة بستيف زولتان والتي لم يتم تطويرها أبدًا في شركة إكسون باستخدام فوهات زجاجية ولكنها أصبحت حقيقة في شركة هاوتك باستخدام فوهات مصبوبة من التفلون ورؤوس طباعة ساخنة في عام 1984. يُنسب إلى ريتشارد هيلينسكي، وهو موظف سابق في شركة هاوتك، براءة الاختراع باستخدام مادتين لإنتاج مواد ترسب الجسيمات ثلاثية الأبعاد باستخدام طابعات نفث الحبر على طراز هاوتك وأحبار البلاستيك الحراري. تم استخدام نفس هذه الطابعات النافثة للحبر والمواد من Howtek في Ballistic Particle Manufacturing وPersonal Modeler وVisual Impact Corporation وشركات الطابعات ثلاثية الأبعاد Sculptor التي أغلقت منذ ذلك الحين. يمكن رؤية هذه الطابعات والحبر والمواد الأصلية من طراز Howtek في مجموعة 3D Inkjet في نيو هامبشاير، وهي المجموعة التاريخية الوحيدة لطابعات نفث الحبر وطابعات ثلاثية الأبعاد من طراز Zoltan. لا تزال النفاثات ذات الفوهة الواحدة قيد الاستخدام اليوم في طابعات Solidscape ثلاثية الأبعاد ويُعتقد أنها تنتج نموذجًا عالي الجودة للغاية.

التطبيقات

  • لحام
  • الأجزاء الدقيقة أو المجوهرات عن طريق الصب الاستثماري أو مباشرة على المعدن باستخدام مساحيق معدنية مع عوامل ربط نفثية.
  • ترسب المكونات الإلكترونية السلبية ، والتي يمكن استخدامها للاستشعار البسيط مثل الغاز، [5] الضغط، [6] [7] [8] الرطوبة، [9] [10] درجة الحرارة، [11] اللمس، [12] والمزيد.
  • المكونات الميكانيكية [13] والمحركات. [14]

يجب أن تتمتع بعض الأحبار بموصلية عالية ومقاومة عالية للأكسدة ودرجة حرارة تلبيد منخفضة بينما يكون البعض الآخر مخصصًا لتطبيقات أخرى.

  • الأجهزة البصرية. [15]

تشكيل القطرة

توجد تقنيات مختلفة لتشكيل القطرات، ويمكن تصنيفها إلى نوعين رئيسيين: نفث الحبر المستمر (CIJ) وتشكيل القطرات حسب الطلب (DOD). [1] [16]

لاسلو هالاسز في عام 1984

في حين أن CIJ يتميز بإنشاء قطرات مباشرة ومعالجة متطورة لمسار القطرة، فإن وزارة الدفاع لديها إنشاء قطرات متطورة و"بعض" معالجة المسار وتصميمات الفوهة البديلة ممكنة. لا تزال تقنية نفث الحبر ذات الفوهة الواحدة في مراحلها المبكرة لأولئك الذين يريدون التحقيق. [ بحاجة لمصدر ]

تستخدم فوهة نفث الحبر من Howtek بيزو أنبوبيًا رقيق الجدار ينتج موجة صوتية في حجرة السائل تنعكس عن طرفي الفوهة. تعمل الحافة الأمامية لإشارة الموجة المربعة على تشغيلها والحافة المتأخرة لإشارة الموجة المربعة بالتزامن مع موجة الضغط تطرد القطرة. هذه النفاثة المفردة DOD صوتية. فوهة Tefzel 120C ليست صلبة ولا تضغط. يتم التحكم في تكوين القطرات من خلال خصائص السائل وهندسة الفوهة. تلعب سعة نبضة القيادة والتوقيت دورًا رئيسيًا في حجم القطرات وتكوينها. بشكل عام، يمكن أن تكون تقنية DOD معقدة للغاية لفهمها واستخدامها.

تمثيل فوهة نفث الحبر من Howtek
تصنيف تقنيات نفث الحبر [17]
التسليم عند الطلب (DOD) مستمر (CIJ) رذاذ كهربائي
حراري كهرضغطية طائرة نفاثة واحدة طائرات متعددة
مطلق النار على الوجه مطلق النار الجانبي قص امتداد أحادي الشكل/ثنائي الشكل ضغط التعديل الصوتي التعديل الحراري

التسليم عند الطلب (DOD)

المصدر: [1]

في هذه الطريقة، يتم إطلاق قطرات الحبر بشكل فردي، عند الطلب، بواسطة إشارة جهد. إما أن تسقط القطرات المنطلقة رأسيًا دون أي تلاعب بالمسار أو تتطلب توقيتًا خاصًا لإطلاق النار عند إسقاطها أفقيًا من رأس طباعة دوار يدور بسرعة 121 دورة في الدقيقة لتشكيل الأحرف (طابعة ملونة Howtek 1986). يمكن أن تحتوي رؤوس الطباعة التجارية على فوهة واحدة (Solidscape) أو آلاف الفوهات (HP) والعديد من الاختلافات الأخرى بينهما. تم اختراع جهاز نفث الحبر المصفوف (براءة اختراع John G Martner 4468680، 1984 Exxon Research and Engineering Co) بعد اختبار Piezo DOD الملصق بالإيبوكسي على نهاية سلك بيانو بطول 30 بوصة وإدخاله في حجرة سائل حبر تؤدي إلى فوهة. كان البيزو الصغير إما يسحب السلك داخل وخارج حجرة السائل أو ينقل موجة صوتية عبر السلك لنقل الطاقة الصوتية إلى السائل لإطلاق قطرة. كان هدف هذا الاختراع هو بناء رأس طباعة لتقليل التداخل (الصوت أو أي طاقة في الفتحات الموضوعة بشكل وثيق لطباعة النصوص).

التكنولوجيتان الرائدتان لإخراج الحبر من الفوهة عند الطلب هما DOD الحراري وDOD الكهرضغطي. لاحظ أن DOD قد يستخدم "الملء قبل إطلاق القطرة" أو "الإطلاق قبل الملء" وDOD الحراري "يطلق قبل الملء". يجب التحكم في القطرات بدقة باستخدام Piezo DOD أو Thermal DOD. يمكن لـ Piezo DOD القياسي إطلاق القطرات بسرعة 9 أقدام في الثانية. يكون تحديد موقع هدف الإسقاط Piezo DOD دقيقًا للغاية مع كل قطرة يتم إطلاقها أفقيًا أو رأسيًا.

تتضمن التقنيات الإضافية الرش الكهربائي، [18] [19] التفريغ الصوتي، [20] الغشاء الكهروستاتيكي [21] والتشكيل الحراري الثنائي. [22]

DOD الكهرضغطية

المصدر: [1]

يحدد نبض الجهد الكهرضغطي حجم النفث.

تم اختراع طريقة DOD الكهرضغطية في السبعينيات. [23] [24] أحد عيوب طريقة DOD الكهرضغطية هو أن الأحبار القابلة للنفث يجب أن يكون لها لزوجة وتوتر سطحي ضمن نطاق صارم نسبيًا لطرد قطرات أصغر دون رش أو قطرات قمر صناعي. إحدى المزايا الكبيرة هي أنه يمكن تصميم نفاثات DOD الكهرضغطية للعمل مع اللدائن الحرارية عالية الحرارة وغيرها من أحبار الذوبان الساخن في نطاق درجة حرارة 100-130 درجة مئوية. يسمح هذا بطباعة قطرات ثلاثية الأبعاد على ركائز ويجعل الصب الاستثماري والنمذجة ثلاثية الأبعاد ممكنًا. بدأت براءة اختراع ريتشارد هيلينسكي ثلاثية الأبعاد US5136515A حقبة جديدة في الطباعة النافثة للحبر. شجعت خبرة هيلينسكي في Howtek، Inc من 1984 إلى 1989 والعديد من براءات الاختراع الأخرى بما في ذلك اللون الطرحي (طبقات القطرات الملونة) مع اقتراحات من زميل مخترع / موظف، آلان هوك، حول الصب الاستثماري هذه البراءة. تركز براءة الاختراع على طباعة أجسام صلبة معقدة ثلاثية الأبعاد مطبوعة بمادة احتراق نظيفة عند وضعها في عملية صب استثماري في المقام الأول في صناعة المجوهرات ولكنها كانت مفضلة أيضًا في صناعات الإلكترونيات والسيارات والطب في أوائل التسعينيات. تم إنشاء طابعات نفث الحبر على غرار Howtek والمواد البلاستيكية الحرارية لطباعة المستندات والصور وأحرف برايل لاحقًا.

هناك العديد من براءات الاختراع والطرق لطرد القطرات باستخدام الأجهزة الكهرضغطية. يتغير شكل البيزو عند تطبيق الجهد. كمية التغيير في الأبعاد صغيرة للغاية. يمكن تصنيع البيزو أيضًا بأحجام مختلفة عديدة. كلما كان البيزو أصغر، كلما كان إزاحة الشكل أصغر. يتطلب استخدام البيزو DOD لطباعة حرف نصي (حجم هذه الحروف) وضع البيزو جنبًا إلى جنب في غلاف. يجب أن تكون القطرات أصغر من 0.005 بوصة ويجب وضعها بدقة في خطوط لتشكيل الحروف. تهتز البيزو الموضوعة جنبًا إلى جنب بترددات عالية بما يكفي لطباعة ورقة كاملة بصوت عالٍ وتؤثر على القطرات القريبة. رؤوس الطباعة Drop-On-Demand (DOD) لها حدود تصنيع مع فوهات فردية. تعد طباعة DOD متعددة النفاثات أكثر شيوعًا مع طابعات نفث الحبر لهذا السبب.

نفث الحبر الحراري (TIJ) وزارة الدفاع

مقارنة بين النفاثة الكهرضغطية (يسار) والنفاثة الحرارية (يمين)

تم تقديم الطباعة الحرارية DOD في ثمانينيات القرن العشرين بواسطة Canon [25] و Hewlett-Packard . [26] لا تستخدم الطباعة الحرارية أحبارًا عالية الحرارة.

أحد عيوب هذه الطريقة هو أن تنوع الأحبار المتوافقة مع TIJ محدود بشكل أساسي، لأن هذه الطريقة متوافقة مع الأحبار التي تتمتع بضغط بخار مرتفع ونقطة غليان منخفضة وثبات كوجيتون مرتفع. [27] [28] إن كون الماء من هذه المذيبات حد من شعبية هذه الطريقة للطباعة الفوتوغرافية غير الصناعية فقط، حيث يتم استخدام الأحبار القائمة على الماء.

نفث الحبر المستمر (CIJ)

المصدر: [1]

في هذه الطريقة، يتم إطلاق تيار من الحبر بشكل مستمر من الفوهة. يعد تيار نفث خرطوم الحديقة مثالاً جيدًا للتدفق المستمر من الفوهة باستثناء فوهات CIJ صغيرة الحجم (أقل من 0.005 بوصة أو حوالي 1/10 مليمتر). ينقسم تيار الحبر بشكل طبيعي إلى قطرات منفصلة بسبب عدم استقرار تدفق بلاتو-رايلي . يمكن تقسيم تيارات السوائل إلى قطرات مختلفة الحجم بالاهتزاز من جهاز كهربائي ضغطي. لا ينبغي الخلط بين استخدام الجهاز الكهربائي الضغطي ونفث الحبر Drop-On-Demand الذي يستخدم الكهرباء الضغطية لتوليد موجات صوتية في الفوهات أو توسيع حجم حجرة السائل لدفع قطرات فردية من فوهة. يتم انحراف قطرات الحبر المشكلة CIJ إما بواسطة مجال كهربائي نحو الموقع المطلوب على الركيزة أو يتم جمعها لإعادة الاستخدام. يمكن أن تحتوي رؤوس الطباعة CIJ إما على نفاثة واحدة (فوهة) أو نفاثة متعددة. تحظى CIJ بشعبية في الصناعة والنشر ولكنها لا تُرى عادةً في طابعات البيع بالتجزئة للاستخدام المنزلي.

من عيوب طريقة CIJ الحاجة إلى مراقبة المذيبات. نظرًا لاستخدام جزء صغير فقط من الحبر للطباعة الفعلية، فيجب إضافة المذيبات باستمرار إلى الحبر المعاد تدويره للتعويض عن التبخر الذي يحدث أثناء طيران القطرات المعاد تدويرها. [27]

من العيوب الأخرى الحاجة إلى إضافات الحبر. نظرًا لأن هذه الطريقة تعتمد على الانحراف الكهروستاتيكي، فقد تتسبب إضافات الحبر، مثل ثيوسيانات البوتاسيوم ، في تدهور أداء الأجهزة المطبوعة. [27]

يمكن توجيه CIJ عبر مجال مغناطيسي باستخدام حبر سبيكة معدنية منخفضة الحرارة كما هو موضح في براءة اختراع مسجل المعدن السائل لـ Johannes F Gottwald US3596285A، الصادرة في 27 يوليو 1971. طبعت فوهة الزجاج ذات الفتحة 0.003 بوصة رموز أسعار سوق الأوراق المالية على حزام ركيزة معدنية متحركة وأسقطت على الطاولة لاستخدامها كعلامة أو إعادة استخدامها في المسجل لطباعة رموز أخرى. ربما كان هذا أقدم مثال على طباعة "أشياء مصطنعة" باستخدام طابعة نفث الحبر.

رأس الطباعة

يجب أن يكون رأس الطباعة مزودًا بقدرة تسخين لطباعة أي مادة تتأثر بتغيرات اللزوجة. الأحبار الزيتية حساسة لدرجة الحرارة. الشمع والمواد المذابة الساخنة تكون صلبة في درجة حرارة الغرفة. قد لا تحتاج الأحبار القائمة على الماء إلى الحرارة. من الممكن أيضًا الطباعة باستخدام سبائك معدنية مثل الرصاص والقصدير والإنديوم والزنك والألمنيوم. تسمى عملية طباعة المعادن ذات نقطة الانصهار المنخفضة "طباعة الذوبان المباشر" وتم تقديمها في عام 1971 من قبل براءة اختراع يوهانس إف جوتوالد، US3596285، "التسجيل المعدني السائل" باستخدام نفث الحبر المستمر (CIJ) قبل وقت طويل من التفكير في أي شكل من أشكال الطباعة ثلاثية الأبعاد. تطبع أحبار DOD الحرارية البلاستيكية عند درجة حرارة كوري الكهرضغطية أو أعلى منها ويجب أن تكون قطبية باستمرار للعمل. كان لا بد من تحسين إزاحة Piezo D33 لخفض جهد الدفع. راجع مجهر القوة الاستجابة للبيزو للنظرية ذات الصلة. لقد أدى البحث السابق الذي أجراه جيمس ماكماهون في عام 1980 حول حالات الاستقطاب الفيزيائية الستة للبيزو والاختبارات التي أجريت لتعظيم ترددات الرنين البيزو والترددات المضادة للرنين إلى تسريع وقت التطوير. قامت شركة Howtek بتصنيع هذه الطابعات النافثة للحبر في عام 1985 قبل اختراع الطباعة ثلاثية الأبعاد باستخدام الطابعات النافثة للحبر في 4/8/1992.

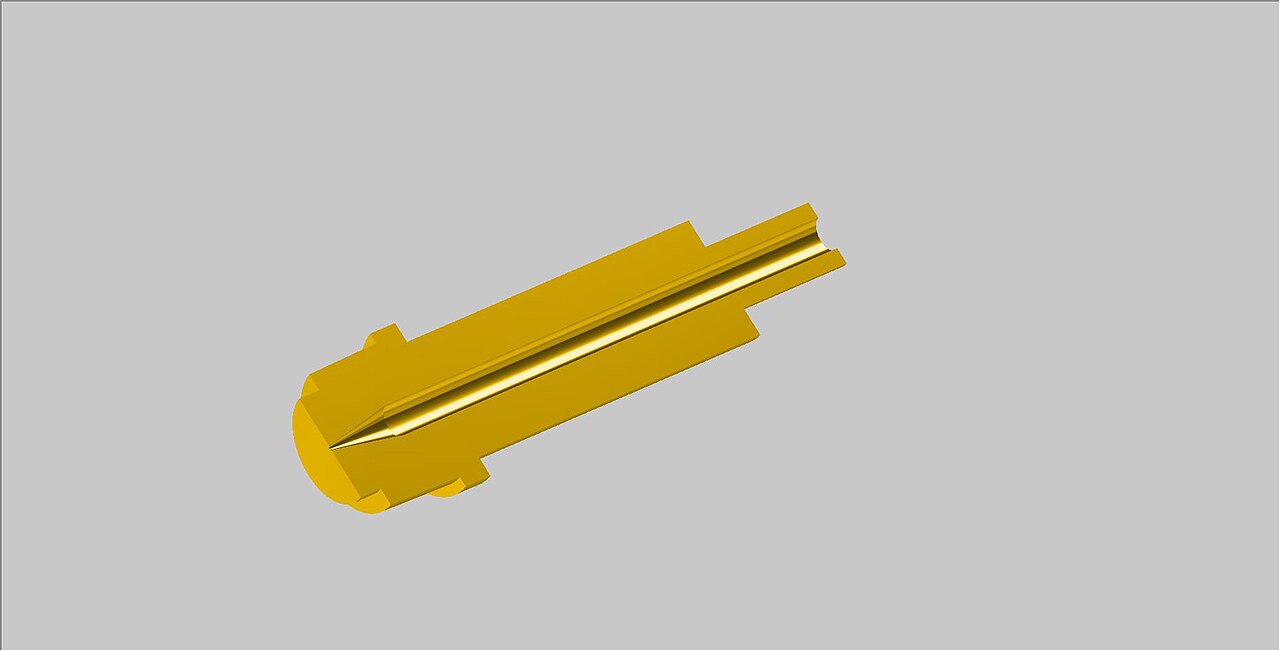

فوهة الحبر النفاث زولتان

صُنعت رؤوس الطباعة النافثة للحبر الأصلية لوزارة الدفاع من الزجاج في عام 1972 بواسطة ستيف زولتان. كانت رؤوس الطباعة النافثة للحبر ذات الفوهة الواحدة المبكرة تُطبع بأحبار مائية. لاحقًا، كانت هناك حاجة إلى غلاف يحيط بالحبر النفاث بكتلة حرارية مستقرة. كان من الصعب تكرار فوهات نفث الحبر الزجاجية، وتم تقديم الفوهات المصبوبة بواسطة شركة Howtek، Inc. كان لابد من صنع فوهات Howtek الزجاجية بالحرارة بواسطة شعلة وأنابيب زجاجية مرسومة، ثم قطعها حسب الحجم وتلميعها لإنتاج سطح فتحة فوهة مسطحة. تم فهم تقنية الفوهة الزجاجية بشكل أفضل من قبل أحد المخترعين، لازلو هالاسز في الثمانينيات، وكان بإمكانه تكوين أشكال مختلفة للفوهة باستخدام الزيت الساخن لإذابة الشعيرات الزجاجية. قدمت Howtek فوهات Tefzel المصبوبة ذات الأنبوب الواحد باستخدام دبوس قلب من الفولاذ المقاوم للصدأ - مصبوب بشكل أعمى ثم مقطع بشفرة حلاقة لفضح الفتحة في شكل مثالي. أنتجت شركة هاوتك أوراق خطابات مطبوعة من مادة الحبر البلاستيكي الحراري بالألوان الكاملة في طابعة Pixelmaster ذات الرأس الدوار في عام 1986 باستخدام 32 فوهة فردية (ثمانية لكل لون أساسي). سمحت مادة فوهة تفزيل التي تعمل عند 125 درجة مئوية فقط لطاقة نبضة الجهد بإثارة موجة ضغط صوتية في السائل دون اقتران الاهتزازات عالية التردد من البيزو التي تسبب الرش واهتزاز السائل أثناء قذف القطرات. جاءت أفكار التصميم من كتاب اكتشفه جيم ماكماهون في عام 1972، موسيقى وفيزياء وهندسة هاري إف أولسون . [29] كانت التصميمات السابقة لنفث الحبر ذات الفوهات الزجاجية أيضًا مصادر رنين وعندما تم تعبئتها بمادة تخميد الاهتزازات لا يمكنها أبدًا القضاء على الرش. كان هدف التصميم هو إخراج قطرات نظيفة خالية من الرش على مدى نطاق تردد طول الفوهة. تعمل نفاثات هاوتك بشكل جيد من 1 إلى 16000 هرتز. لم تنتج أي شركة أخرى رؤوس طباعة بهذا التصميم حتى يومنا هذا. [ متى؟ ] امتصت فوهة تفزيل ذات حجرة السائل الأمامية المدببة الطويلة التوافقيات غير المرغوب فيها ولم تسمح إلا للاندفاع الهيدروليكي للسائل من نبضة محرك البيزو الفردية بإخراج قطرة. تساوي نبضة محرك واحدة قطرة واحدة في جميع الترددات حتى رنين السائل لطول الأنبوب. تسببت الحافة الأمامية لنبضة الموجة المربعة في إحداث موجة صوتية في السائل تنعكس عن الطرف الخلفي لأنبوب الفوهة وتعززت عندما كانت الحافة المتأخرة لنبضة المحرك تمر أسفل مركز البيزو لتعزيز ضغط السائل بما يكفي لإخراج قطرة واحدة. تختلف سرعة الصوت لكل من الحبرين (الشمع والبلاستيك الحراري) مما يؤدي إلى ترددين أقصى للرنين لنفس هيكل فوهة نفث الحبر. وبالتالي فإن تصميم رأس الطباعة Howtek واحد يعمل لحبرين مختلفين. فوهة نفث الحبر Howtek فريدة من نوعها في كثير من النواحي. يتطلب التصميم تسلسل تجميع صارم وعملية تصنيع.

لا تزال إحدى الطابعات ثلاثية الأبعاد المستخدمة في عام 2021 (Solidscape) تحتوي على فوهة على طراز Howtek كما تم تصنيعها في عام 1986. كان لها في الأصل هيكل نهاية فوهة معدنية على شكل سداسي مع فتحة فوهة إزاحة تسمح بتوجيه قطرات النفاثة (التصويب) نحو هدف لمحاذاة بشكل صحيح للحصول على أفضل جودة طباعة عندما تم تثبيتها سابقًا في Howtek Pixelmaster. تم الحصول على أكثر من 1500 طابعة نفث حبر على طراز Howtek بواسطة Sanders Prototype، Inc عندما بدأ إنتاج Modelmaker 6 Pro لأول مرة في عام 1994. تستخدم Modelmaker 6 pro طابعتين نفث حبر لكل جهاز. يتم تثبيت نفثات الحبر في رأس طباعة خاص يوجه القطرات مباشرة إلى الأسفل للطباعة ثلاثية الأبعاد. تم طباعة النموذج الأولي الأصلي للطابعة ثلاثية الأبعاد، Sculptor من شركة Visual Impact Corporation، باستخدام فوهات Howtek، أفقيًا في عام 1989. كما أسقطت Pixelmaster القطرات أفقيًا من رأس طباعة دوار بسرعة 121 دورة في الدقيقة لطباعة أحرف أو صور ثنائية الأبعاد على الورق. تم تقديم طابعة أحرف برايل من قبل Howtek ولم يتم بيع سوى عدد قليل من الآلات في عامي 1990-1991 بخط بارز مطبوع على ورق عادي باستخدام نفثات الحبر Howtek. تطلب هذا أربع طبقات من القطرات للتكديس لكل حرف برايل. كان هذا مثالًا مبكرًا لكيفية بدء طباعة المواد ثلاثية الأبعاد (الحبر) (لم تسمى الطباعة ثلاثية الأبعاد في عام 1984) والآن لا يشير التصنيع الإضافي (AM) إلى نفث تاريخي لخصائص مادة الذوبان الساخن المستخدمة في الطباعة ثلاثية الأبعاد. كانت الطباعة ثلاثية الأبعاد (الطباعة بالحبر السطحي المرتفع) عبارة عن طباعة نفث الحبر في الستينيات والثمانينيات من القرن العشرين باستخدام الشمع والمعادن السائلة والسوائل الحرارية البلاستيكية. [ بحاجة لمصدر ]

طرق التصنيع

نادرًا ما تكون المادة المطبوعة عبارة عن خطوة واحدة فقط في العملية، والتي قد تشمل ترسيب المواد مباشرة متبوعًا بأسطوانة ميكانيكية أو خطوة طحن سطحية متحكم فيها. قد يكون ترسيب مادة أولية متبوعًا بحفاز ، والتلبيد ، والمعالجة الفوتونية ، والطلاء الخالي من الكهرباء وما إلى ذلك، لإعطاء النتيجة النهائية. انظر تصنيع الجسيمات الباليستية (BPM) الذي يستخدم فوهة حبر صلبة واحدة، يتم تسخينها إلى 125 درجة مئوية وتقنية طباعة بخمسة محاور لا تتطلب أي عملية أخرى للتصنيع.

  • الترسيب المباشر هو عبارة عن مادة يتم تطبيقها مباشرة على ركيزة أو سطح
  • طباعة القناع
  • النقش
  • الطباعة العكسية
  • سرير مسحوق

تصنيع نفث الحبر الإضافي

  • تطبيق أي مادة نفاثة ذات خصائص ثلاثية الأبعاد كافية لتحقيق بعد المحور Z عند طباعتها فوق نفسها عدة مرات. ويمكن أن يشمل ذلك خطوات تصنيع أخرى كما هو مذكور أعلاه ضمن أساليب التصنيع.

تصنيع نفث الحبر الطرحي

  • استخدام خطوة الطحن بعد الترسيب. تستخدم طابعات نفث الحبر ثلاثية الأبعاد Solidscape هذه التقنية في عملية تشكيل النموذج. تتطلب سماكة الطبقة 0.0005 بوصة طباعة قطرات 4 مل ونشر المادة، لكن خطوة الطحن تقلل البعد Z إلى 0.0005 قبل ترسيب الطبقة التالية. تتم إزالة أكثر من 50% من المادة على هذه الطبقات الرقيقة، لكن يتم تحقيق جودة ممتازة للجزء مع القليل من الخطوات على الأسطح المائلة للنموذج.

مواد سائلة للحبر النفاث

يجب أن يكون الحبر سائلاً، ولكن قد يحتوي أيضًا على مواد صلبة صغيرة إذا لم تسبب انسدادًا. يجب أن تكون الجزيئات الصلبة أصغر من 1/10 من قطر الفوهة لتجنب الانسداد وأصغر من 2 ميكرون لتقليل رذاذ قطرات القمر الصناعي. تتميز الطباعة النافثة للحبر ذات التفاصيل الدقيقة بمواد مفلترة بفلاتر 1 ميكرون لمنع الرش وخطوط السوائل محمية بفلاتر 15 ميكرون لمنع الانسداد.

يتم التحكم في تكوين القطرات من خلال خاصيتين فيزيائيتين رئيسيتين: التوتر السطحي واللزوجة . يشكل التوتر السطحي القطرات المنبعثة في كرات، وفقًا لعدم استقرار بلاتو-رايلي . يمكن تحسين اللزوجة في وقت النفث باستخدام درجة حرارة رأس الطباعة المناسبة. يتم التحكم في حجم القطرات من خلال عرض توقيت نبضة القيادة وسعة جهد القيادة. سيكون لكل مجموعة نفث حبر اختلاف طفيف في حجم القطرة، والحفاظ على جميع معلمات المادة والنفث ضروري للأداء الأمثل. يختلف تكوين القطرات وحجمها مع تردد القطرات وموضع هلال فتحة النفث. يتم وضع السائل في فتحة الفوهة بواسطة الجاذبية (يجب أن يكون خزان تخزين السائل أقل ارتفاعًا قليلاً من الفوهة). كما يحافظ التوتر السطحي للسائل على السائل عند حافة فتحة الفوهة (الفتحة). يغير عمل طرد القطرة حالة وضع السائل الثابت الطبيعي هذه. تسمى هذه الحالة عادةً هلال السائل. يعمل الهلال كحاجز ويجب التغلب عليه للسماح بطرد القطرات. يمارس الهلال أيضًا قوى قوية عند تمدده. كلما انخفض ارتفاع خزان التخزين، زادت القوة المطلوبة لطرد القطرة. يغير توقيت عمل زنبرك الهلال حجم القطرة وسرعة القطرة وجهد الدفع في تكوين القطرات. إن إطلاق القطرات بشكل متكرر يعني أن خصائص القطرة تتغير باستمرار بسبب موضع الهلال. كل مادة قابلة للنفث لها خصائص فيزيائية مختلفة وتتطلب معلمات طابعة مختلفة وإعدادات ارتفاع خزان مختلفة. لا يمكن تبديل المواد ببساطة. يجب التحكم في درجة حرارة نفث الحبر عن كثب للحفاظ على التوتر السطحي واللزوجة في نظام DOD مقارنة بنظام CIJ.

بشكل عام، تسمح اللزوجة المنخفضة بتكوين قطرات أفضل [30] وفي الممارسة العملية، يمكن طباعة السوائل ذات اللزوجة 2-50 ميجا باسكال/ثانية فقط. [17] وبشكل أكثر دقة، يمكن نفث السوائل التي يكون رقم Ohnesorge الخاص بها أكبر من 0.1 وأصغر من 1. [31] [32] [33]
