الجسيمات النانوية

الجسيمات النانوية أو الجسيمات فائقة الدقة هي جسيمات من المادة يتراوح قطرها بين 1 و100 نانومتر . ^[¹^]^[²^] يُستخدم هذا المصطلح أحيانًا للجسيمات الأكبر حجمًا، التي يصل قطرها إلى 500 نانومتر، أو للألياف والأنابيب التي يقل قطرها عن 100 نانومتر في اتجاهين فقط. ^[²^]^:³⁹⁴ أما في أدنى نطاق، فتُسمى الجسيمات المعدنية التي يقل قطرها عن 1 نانومتر عادةً بتجمعات الذرات .

يتم تمييز الجسيمات النانوية عن الجسيمات الميكروية (1-1000 ميكرومتر)، و"الجسيمات الدقيقة" (التي يتراوح حجمها بين 100 و2500 نانومتر)، و"الجسيمات الخشنة" (التي يتراوح حجمها من 2500 إلى 10000 نانومتر)، لأن صغر حجمها يؤدي إلى خصائص فيزيائية أو كيميائية مختلفة تمامًا، مثل الخصائص الغروانية والتأثيرات البصرية فائقة السرعة ^{[ 3 ]} أو الخصائص الكهربائية.

ونظرًا لكونها أكثر عرضة للحركة البراونية ، فإنها عادة لا تترسب، مثل الجسيمات الغروية التي من المفهوم عادةً أنها تتراوح من 1 إلى 1000 نانومتر.

نظرًا لصغر حجم الجسيمات النانوية مقارنةً بأطوال موجات الضوء المرئي (400-700 نانومتر)، لا يمكن رؤيتها بالمجاهر الضوئية العادية ، مما يستلزم استخدام المجاهر الإلكترونية أو المجاهر المزودة بالليزر . وللسبب نفسه، يمكن أن تكون معلقات الجسيمات النانوية في الأوساط الشفافة شفافة، ^{[ 4 ]} بينما عادةً ما تُشتت معلقات الجسيمات الأكبر حجمًا جزءًا من الضوء المرئي الساقط عليها أو كله. كما تمر الجسيمات النانوية بسهولة عبر المرشحات الشائعة ، مثل الشموع الخزفية العادية ، ^{[ 5 ]} لذا يتطلب فصلها عن السوائل تقنيات ترشيح نانوية خاصة.

تختلف خصائص الجسيمات النانوية اختلافًا كبيرًا عن خصائص الجسيمات الأكبر حجمًا من نفس المادة. ونظرًا لأن القطر النموذجي للذرة يتراوح بين 0.15 و0.6 نانومتر، فإن جزءًا كبيرًا من مادة الجسيم النانوي يقع ضمن نطاق بضعة أقطار ذرية من سطحه. ولذلك، قد تطغى خصائص هذه الطبقة السطحية على خصائص المادة الأساسية. ويكون هذا التأثير قويًا بشكل خاص بالنسبة للجسيمات النانوية المنتشرة في وسط ذي تركيب مختلف، حيث تصبح التفاعلات بين المادتين عند سطح التماس بينهما ذات أهمية بالغة. ^{[ 6 ]}

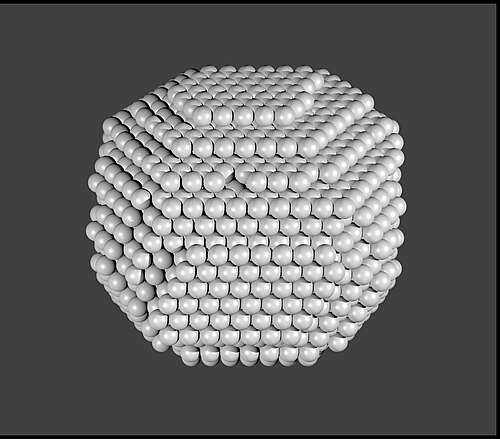

نموذج مثالي لجسيم نانوي بلوري من البلاتين ، يبلغ قطره حوالي 2 نانومتر، يوضح الذرات الفردية.

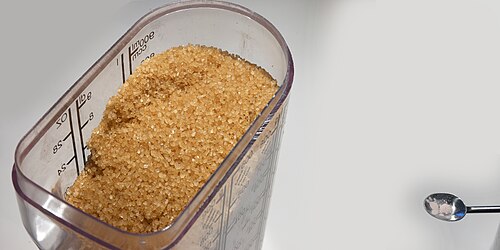

تنتشر الجسيمات النانوية على نطاق واسع في الطبيعة، وهي موضوع دراسة في العديد من العلوم ، كالكيمياء والفيزياء والجيولوجيا وعلم الأحياء . ونظرًا لكونها تقع عند نقطة التقاء بين المواد الصلبة والبنى الذرية أو الجزيئية ، فإنها غالبًا ما تُظهر ظواهر لا تُلاحظ على أي من هذين المستويين. تُعدّ الجسيمات النانوية عنصرًا هامًا من عناصر تلوث الهواء ، ومكونًا أساسيًا في العديد من المنتجات الصناعية ، كالدهانات والبلاستيك والمعادن والسيراميك والمنتجات المغناطيسية . ويُعتبر إنتاج الجسيمات النانوية ذات الخصائص المحددة فرعًا من فروع تقنية النانو .

بشكل عام، يؤدي صغر حجم الجسيمات النانوية إلى انخفاض تركيز العيوب النقطية مقارنةً بنظيراتها الكبيرة، ^{[ 7 ]} إلا أنها تدعم أنواعًا مختلفة من الانخلاعات التي يمكن تصويرها باستخدام مجاهر إلكترونية عالية الدقة . ^{[ 8 ]} ومع ذلك، تُظهر الجسيمات النانوية آليات انخلاع مختلفة، والتي، إلى جانب بنيتها السطحية الفريدة، تُنتج خصائص ميكانيكية تختلف عن خصائص المادة الكبيرة. ^{[ 9 ]}^{[ 10 ]}^{[ 11 ]}

تُظهر الجسيمات النانوية غير الكروية (مثل الموشورات والمكعبات والقضبان وغيرها) خصائص تعتمد على الشكل والحجم (كيميائيًا وفيزيائيًا) ( تباين الخواص ). ^{[ 12 ]}^{[ 13 ]} ونظرًا لخصائصها البصرية المميزة، تجد الجسيمات النانوية غير الكروية المصنوعة من الذهب (Au) والفضة (Ag) والبلاتين ( Pt) تطبيقات متنوعة. تُنتج الأشكال غير الكروية للموشورات النانوية مقاطع عرضية فعالة عالية وألوانًا أعمق للمحاليل الغروية. ^{[ 14 ]} كما أن إمكانية تغيير أطوال موجات الرنين عن طريق ضبط هندسة الجسيمات تسمح باستخدامها في مجالات الوسم الجزيئي، والتحليلات الجزيئية الحيوية، والكشف عن آثار المعادن، أو تطبيقات تقنية النانو. تُظهر الجسيمات النانوية المتباينة الخواص سلوك امتصاص محددًا وتوجيهًا عشوائيًا للجسيمات تحت الضوء غير المستقطب، مما يُظهر نمط رنين مميزًا لكل محور قابل للاستثارة. ^{[ 14 ]}

التعريفات

الاتحاد الدولي للكيمياء البحتة والتطبيقية (IUPAC)

في مصطلحاتها المقترحة لعام 2012 للبوليمرات ذات الصلة البيولوجية ، عرّف الاتحاد الدولي للكيمياء البحتة والتطبيقية (IUPAC) الجسيمات النانوية بأنها "جسيمات بأي شكل ذات أبعاد تتراوح بين 1 × 10⁻⁹ ^و 1 × 10⁻⁷ ^متر ". ^{[ 2 ]}^{: 393} وقد تطور هذا التعريف من تعريف قدمه الاتحاد الدولي للكيمياء البحتة والتطبيقية عام 1997. ^{[ 15 ]}^{[ 16 ]}

في نفس المنشور الصادر عام 2012، وسّع الاتحاد الدولي للكيمياء البحتة والتطبيقية (IUPAC) نطاق المصطلح ليشمل الأنابيب والألياف ذات البعدين فقط التي يقل طولها عن 100 نانومتر. ^{[ 2 ]}^{: 394}

المنظمة الدولية للتوحيد القياسي (ISO)

وفقًا للمواصفات الفنية للمنظمة الدولية للتوحيد القياسي (ISO) 80004 ، فإن الجسيمات النانوية هي جسم ذو أبعاد خارجية ثلاثة في النطاق النانوي، ولا يختلف محوره الأطول والأقصر اختلافًا كبيرًا، وعادة ما يكون الاختلاف الكبير عاملًا لا يقل عن 3. ^{[ 17 ]}

الاستخدام الشائع

يُفهم مصطلح "المقياس النانوي" عادةً على أنه النطاق من 1 إلى 100 نانومتر لأن الخصائص الجديدة التي تميز الجسيمات عن المادة الصلبة تتطور عادةً في هذا النطاق من الأحجام.

بالنسبة لبعض الخصائص، مثل الشفافية أو العكارة ، والترشيح الفائق ، والتشتت المستقر، وما إلى ذلك، تُلاحظ تغيرات جوهرية مميزة للجسيمات النانوية حتى في الجسيمات التي يصل حجمها إلى 500 نانومتر. لذلك، يُستخدم المصطلح أحيانًا ليشمل هذا النطاق الحجمي. ^{[ 2 ]}^{: 394}

مفاهيم ذات صلة

تُعرف التجمعات النانوية بأنها تكتلات من الجسيمات النانوية، لا يقل بُعد واحد منها عن 1 إلى 10 نانومترات، وتتميز بتوزيع حجمي ضيق. أما المساحيق النانوية ^{[ 18 ]} فهي تكتلات من الجسيمات متناهية الصغر، أو الجسيمات النانوية، أو التجمعات النانوية. وغالبًا ما يُشار إلى البلورات الأحادية النانوية ، أو الجسيمات متناهية الصغر أحادية النطاق ، باسم البلورات النانوية.

لا يُمكن استخدام مصطلحي الغرواني والجسيم النانوي بشكلٍ تبادلي. الغرواني هو خليط يحتوي على جسيمات من طورٍ واحد مُنتشرة أو مُعلقة داخل طورٍ آخر. يُستخدم هذا المصطلح فقط إذا كانت الجسيمات أكبر من الأبعاد الذرية ولكنها صغيرة بما يكفي لإظهار الحركة البراونية ، ويتراوح نطاق الحجم الحرج (أو قطر الجسيم) عادةً من النانومترات (10⁻⁹ ^متر ) إلى الميكرومترات ( ^10⁻⁶ متر). ^{[ 19 ]} قد تحتوي الغروانيات على جسيمات أكبر من أن تُصنّف كجسيمات نانوية، كما يُمكن أن توجد الجسيمات النانوية في صورة غير غروانية، على سبيل المثال كمسحوق أو في مادة صلبة.

تاريخ

ظاهرة طبيعية

تُنتَج الجسيمات النانوية طبيعيًا من خلال العديد من العمليات الكونية ^{[ 20 ]} ، والجيولوجية ^{[ 20 ] ،}^{[ 21 ]} ، والأرصادية ، والبيولوجية. ويُشكّل جزء كبير (من حيث العدد، إن لم يكن من حيث الكتلة) من الغبار بين الكواكب ، الذي لا يزال يتساقط على الأرض بمعدل آلاف الأطنان سنويًا، حجمًا نانويًا؛ ^{[ 22 ]}^{، [ 23 ]} وينطبق الأمر نفسه على جزيئات الغبار الجوي . ويبلغ قطر العديد من الفيروسات حجمًا نانويًا.

التكنولوجيا ما قبل الصناعية

استخدم الحرفيون الجسيمات النانوية منذ عصور ما قبل التاريخ، وإن كان ذلك دون معرفة طبيعتها. وقد استخدمها صانعو الزجاج والخزافون في العصور الكلاسيكية القديمة ، كما يتضح من كأس ليكورغوس الروماني المصنوع من الزجاج ثنائي اللون (القرن الرابع الميلادي) وفخار بلاد ما بين النهرين ذي البريق المعدني (القرن التاسع الميلادي). ^[²⁴^]^[²⁵^]^[²⁶^] ويتميز الأخير بوجود جسيمات نانوية من الفضة والنحاس منتشرة في الطلاء الزجاجي .

القرن التاسع عشر

قدّم مايكل فاراداي أول وصف علمي للخصائص البصرية للمعادن النانومترية في بحثه الكلاسيكي عام 1857. وفي بحث لاحق، أشار المؤلف (تيرنر) إلى أنه: "من المعروف أنه عند تثبيت رقائق رقيقة من الذهب أو الفضة على الزجاج وتسخينها إلى درجة حرارة أقل بكثير من درجة حرارة الاحمرار (حوالي 500 درجة مئوية)، يحدث تغيير ملحوظ في الخصائص، حيث تُفقد استمرارية الغشاء المعدني. والنتيجة هي أن الضوء الأبيض يُصبح نافذًا بحرية، ويقل الانعكاس تبعًا لذلك، بينما تزداد المقاومة الكهربائية بشكل كبير." ^{[ 27 ]}^{[ 28 ]}^{[ 29 ]}

القرن العشرين

خلال سبعينيات وثمانينيات القرن الماضي، عندما كانت أولى الدراسات الأساسية الشاملة حول الجسيمات النانوية جارية في الولايات المتحدة على يد غرانكفيست وبورمان [ 30 ^]^وفي^{اليابان} ضمن مشروع إراتو ^[³¹^] ، استخدم الباحثون مصطلح الجسيمات متناهية الصغر . مع ذلك، خلال تسعينيات القرن الماضي، عندما أُطلقت المبادرة الوطنية لتقنية النانو في الولايات المتحدة، أصبح مصطلح الجسيمات النانوية أكثر شيوعًا، على سبيل المثال، انظر إلى ورقة المؤلف الرئيسي نفسه بعد 20 عامًا والتي تناولت القضية نفسها، وهي التوزيع اللوغاريتمي الطبيعي للأحجام. ^[³²^]

المورفولوجيا والبنية

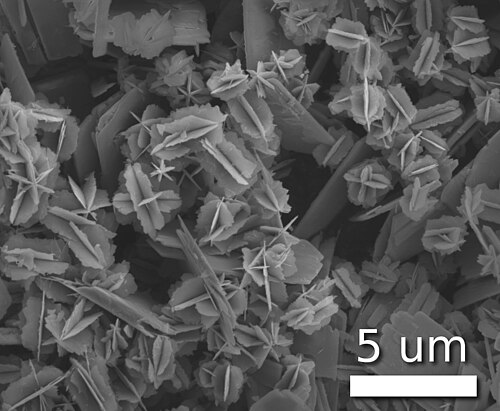

نجوم نانوية من أكسيد الفاناديوم (IV) ( VO2 ) تُظهر بنية عناقيد بلورية تشبه بنية ورود الصحراء _.

توجد الجسيمات النانوية بأشكال متنوعة للغاية، وقد أُطلق عليها العديد من الأسماء مثل الكرات النانوية، ^{[ 33 ]} والقضبان النانوية ، والسلاسل النانوية ، ^{[ 34 ]} والجسيمات النانوية ذات الشكل العشري ، والنجوم النانوية، والزهور النانوية ، والشعاب النانوية، ^{[ 35 ]} والشعيرات النانوية ، والألياف النانوية، والصناديق النانوية. ^{[ 36 ]}

قد تتحدد أشكال الجسيمات النانوية بالبنية البلورية الأصلية للمادة، أو بتأثير البيئة المحيطة بتكوينها، مثل تثبيط نمو البلورات على أسطح معينة بواسطة إضافات التغليف، أو شكل قطرات المستحلب والمذيلات في تحضير المادة الأولية، أو شكل المسام في مصفوفة صلبة محيطة. ^{[ 37 ]} تتطلب بعض تطبيقات الجسيمات النانوية أشكالًا محددة، بالإضافة إلى أحجام أو نطاقات حجمية محددة.

تتخذ الجسيمات غير المتبلورة عادةً شكلاً كروياً (بسبب تجانس بنيتها المجهرية ).

الاختلافات

تم إنتاج جسيمات نانوية شبه صلبة ولينة. يُعد الليبوسوم نموذجًا أوليًا للجسيمات النانوية شبه الصلبة . وتُستخدم أنواع مختلفة من جسيمات الليبوسوم النانوية حاليًا سريريًا كنظم توصيل للأدوية المضادة للسرطان واللقاحات .

يُعتبر تفكيك البوليمرات الحيوية إلى وحداتها البنائية النانوية مسارًا محتملاً لإنتاج جسيمات نانوية ذات توافق حيوي وقابلية تحلل بيولوجي محسّنة . وأكثر الأمثلة شيوعًا هو إنتاج السليلوز النانوي من لب الخشب . ^{[ 38 ]} ومن الأمثلة الأخرى: اللجنين النانوي ، والكيتين النانوي ، والنشا النانوي . ^{[ 39 ]}

تُسمى الجسيمات النانوية التي يكون نصفها محبًا للماء والنصف الآخر كارهًا للماء بجسيمات يانوس ، وهي فعالة بشكل خاص في تثبيت المستحلبات . يمكنها التجمع الذاتي عند أسطح التماس بين الماء والزيت وتعمل كمثبتات بيكرينغ .

يمكن تلوين الجسيمات النانوية الهيدروجيلية المصنوعة من غلاف هيدروجيل N- أيزوبروبيل أكريلاميد داخليًا باستخدام طعوم ذات ألفة عالية. ^{[ 40 ]} تسمح هذه الطعوم للجسيمات النانوية بعزل البروتينات غير المرغوب فيها وإزالتها مع تعزيز تركيز المواد التحليلية المستهدفة. ^{[ 40 ]}

التكوين والنمو

تأثير التكوين النووي

تُشكل عملية التكوين النووي الأساس لتصنيع الجسيمات النانوية. تلعب النوى الأولية دورًا حيويًا في تحديد حجم وشكل الجسيمات النانوية التي ستتشكل في نهاية المطاف، وذلك من خلال عملها كنوى قالبية للجسيم النانوي نفسه. كما تتحدد الاستقرارية طويلة الأمد من خلال إجراءات التكوين النووي الأولية. ^{[ 41 ]} يحدث التكوين النووي المتجانس عندما تتشكل النوى بشكل منتظم في جميع أنحاء الطور الأصلي، وهو أقل شيوعًا. أما التكوين النووي غير المتجانس، فيتشكل على مناطق مثل أسطح الحاويات والشوائب والعيوب الأخرى. ^{[ 42 ]} يمكن أن تتشكل البلورات في وقت واحد عندما يحدث التكوين النووي بسرعة، مما ينتج عنه منتج أكثر تجانسًا (أحادي التشتت). في المقابل، غالبًا ما تؤدي معدلات التكوين النووي البطيئة إلى مجموعة متنوعة (متعددة التشتت) من البلورات بأحجام متفاوتة. تتجلى هذه الظاهرة في تكوين بلورات كربونات الكالسيوم (CaCO3) _. [ ⁴³^]^يتيح التحكم في التكوين النووي التحكم في حجم الجسيمات النانوية وتشتتها وطورها.

يمكن وصف عملية التكوين والنمو داخل الجسيمات النانوية من خلال التكوين، أو نضج أوستوالد، أو نموذج الآلية ذات الخطوتين - التحفيز الذاتي . ^{[ 44 ]}

التنوي

كانت النظرية الأصلية لتكوين الجسيمات النانوية، والتي طُرحت عام 1927، هي نظرية التكوين النووي الكلاسيكية (CNT). ^{[ 45 ]} وكان يُعتقد أن التغيرات في حجم الجسيمات يمكن تفسيرها بالتكوين النووي المتفجر وحده. في عام 1950، استخدم فيكتور لامير نظرية التكوين النووي الكلاسيكية كأساس لنموذجه لنمو الجسيمات النانوية. يتكون نموذج لامير من ثلاثة أجزاء: 1. زيادة سريعة في تركيز المونومرات الحرة في المحلول، 2. تكوين نووي سريع للمونومر يتميز بنمو متفجر للجسيمات، 3. نمو الجسيمات الذي يتحكم فيه انتشار المونومر. ^{[ 46 ]} يصف هذا النموذج أن النمو على النواة تلقائي ولكنه محدود بانتشار المادة الأولية إلى سطح النواة. لم يتمكن نموذج لامير من تفسير حركية التكوين النووي في أي نظام حديث. ^{[ 47 ]}^{[ 48 ]}^{[ 49 ]}

نضج أوستوالد

نضج أوستوالد هو عملية تنمو فيها الجسيمات الكبيرة على حساب الجسيمات الأصغر نتيجةً لذوبان الجسيمات الصغيرة وترسب الجزيئات المذابة على أسطح الجسيمات الأكبر. يحدث هذا لأن الجسيمات الأصغر تمتلك طاقة سطحية أعلى من الجسيمات الأكبر. ^{[ 50 ]} عادةً ما تكون هذه العملية غير مرغوب فيها في تصنيع الجسيمات النانوية لأنها تؤثر سلبًا على وظائفها.

نموذج التحفيز الذاتي ذو الخطوتين

في عام ١٩٩٧، اقترح فينكي وواتزكي نموذجًا حركيًا جديدًا لتكوين ونمو الجسيمات النانوية. يشير هذا النموذج ذو الخطوتين إلى أن التكوين البطيء المستمر (الذي يحدث بعيدًا عن حالة التشبع الفائق) يتبعه نمو ذاتي التحفيز، حيث يتحدد تشتت الجسيمات النانوية إلى حد كبير. يوفر نموذج فينكي-واتزكي ذو الخطوتين أساسًا ميكانيكيًا أكثر متانة لتصميم الجسيمات النانوية مع التركيز على التحكم في الحجم والشكل والتشتت. ^{[ ٤٤ ]}^{[ ٤٧ ]} تم توسيع النموذج لاحقًا إلى نموذج ثلاثي الخطوات ونموذجين رباعيي الخطوات بين عامي ٢٠٠٤ و٢٠٠٨. في هذه النماذج، أُضيفت خطوة إضافية لتفسير تكتل الجسيمات الصغيرة، حيث يمكن لجسيمين صغيرين أن يتجمعا لتكوين جسيم أكبر. ^{[ ٥١ ]} بعد ذلك، أُضيفت خطوة رابعة (خطوة تحفيز ذاتي أخرى) لتفسير تكتل جسيم صغير مع جسيم أكبر. ^{[ 52 ]}^{[ 53 ]}^{[ 54 ]} وأخيرًا، في عام 2014، تم النظر في خطوة رابعة بديلة تأخذ في الاعتبار نمو السطح الذري على جسيم كبير. ^{[ 55 ]}

قياس معدل التكوين النووي

اعتبارًا من عام 2014، أوضحت نظرية التكوين النووي الكلاسيكية أن معدل التكوين النووي يتناسب طرديًا مع القوة الدافعة. إحدى طرق قياس معدل التكوين النووي هي طريقة زمن التحريض. تعتمد هذه الطريقة على الطبيعة العشوائية للتكوين النووي، وتحدد معدل التكوين النووي من خلال تحليل الفترة الزمنية بين ثبات التشبع الفائق ولحظة اكتشاف البلورات لأول مرة. ^{[ 56 ]} وهناك طريقة أخرى تتضمن نموذج توزيع الاحتمالات، وهو مشابه للطرق المستخدمة في دراسة السوائل فائقة التبريد، حيث يتم استنتاج احتمالية وجود نواة واحدة على الأقل في وقت محدد.

اعتبارًا من عام 2019، تم نمذجة المراحل المبكرة من التكوين النووي ومعدلات التكوين النووي من خلال النمذجة الحاسوبية متعددة المقاييس. وشمل ذلك استكشاف نموذج محسّن لمعادلة معدل الحركة ودراسات دالة الكثافة باستخدام نموذج البلورة ذي المجال الطوري. ^{[ 57 ]}

ملكيات

تختلف خصائص المادة في شكل جسيمات نانوية اختلافًا كبيرًا عن خصائصها في حالتها الصلبة، حتى عند تقسيمها إلى جسيمات بحجم الميكرومتر. ^{[ 58 ]}^{[ 59 ]}^{[ 60 ]} وينشأ الكثير من هذه الاختلافات من الحصر المكاني للجسيمات دون الذرية (مثل الإلكترونات والبروتونات والفوتونات) والمجالات الكهربائية المحيطة بها. كما تُعدّ النسبة الكبيرة بين مساحة السطح والحجم عاملًا مهمًا على هذا النطاق. ^{[ 13 ]}

خصائص التحكم

تؤثر المراحل الأولية لتكوين النوى في عملية التخليق بشكل كبير على خصائص الجسيمات النانوية. فالتكوين، على سبيل المثال، ضروري لتحديد حجم الجسيم النانوي. يجب الوصول إلى نصف قطر حرج في المراحل الأولية لتكوين المادة الصلبة، وإلا ستذوب الجسيمات في الطور السائل. ^{[ 61 ]} كما يتحكم التكوين في الشكل النهائي للجسيم النانوي. تشمل الأشكال النهائية المحتملة الناتجة عن التكوين جسيمات كروية، ومكعبة، وإبرية، وديدانية، وغيرها. ^{[ 44 ]} ويمكن التحكم في التكوين بشكل أساسي عن طريق الوقت ودرجة الحرارة، بالإضافة إلى درجة تشبع الطور السائل وبيئة التخليق بشكل عام. ^{[ 62 ]}

نسبة كبيرة بين مساحة السطح والحجم

من المتوقع أن تتمتع المواد الصلبة ( التي يزيد حجمها عن 100 نانومتر) بخصائص فيزيائية ثابتة (مثل التوصيل الحراري والكهربائي ، والصلابة ، والكثافة ، واللزوجة ) بغض النظر عن حجمها. أما بالنسبة للجسيمات النانوية، فالأمر مختلف: إذ يُصبح حجم الطبقة السطحية (التي يبلغ عرضها بضعة أقطار ذرية) جزءًا كبيرًا من حجم الجسيم، بينما يكون هذا الجزء ضئيلاً بالنسبة للجسيمات التي يبلغ قطرها ميكرومترًا واحدًا أو أكثر. بعبارة أخرى، تؤثر نسبة مساحة السطح إلى الحجم على بعض خصائص الجسيمات النانوية بشكل أوضح مما هو عليه في الجسيمات الصلبة. ^[¹³^]

الطبقة البينية

بالنسبة للجسيمات النانوية المنتشرة في وسط ذي تركيب مختلف، يمكن للطبقة البينية - المتكونة من أيونات وجزيئات من الوسط تقع ضمن بضعة أقطار ذرية من سطح كل جسيم - أن تحجب أو تغير خصائصها الكيميائية والفيزيائية. في الواقع، يمكن اعتبار هذه الطبقة جزءًا لا يتجزأ من كل جسيم نانوي. ^{[ 6 ]}

ألفة المذيب

إن تعليق الجسيمات النانوية ممكن لأن تفاعل سطح الجسيمات مع المذيب قوي بما يكفي للتغلب على اختلافات الكثافة ، والتي عادة ما تؤدي إلى غرق المادة أو طفوها في سائل.

الطلاءات

غالباً ما تُغطى الجسيمات النانوية بمواد أخرى، تختلف عن مادة الجسيم والوسط المحيط به. حتى عندما لا يتجاوز سمك هذه الطبقات جزيئاً واحداً، فإنها قادرة على تغيير خصائص الجسيمات بشكل جذري، مثل التفاعل الكيميائي، والنشاط التحفيزي، والاستقرار في المحلول المعلق.

الانتشار عبر السطح

تسمح المساحة السطحية الكبيرة للمادة في شكل جسيمات نانوية بانتشار الحرارة والجزيئات والأيونات داخل الجسيمات أو خارجها بمعدلات عالية جدًا. في المقابل، يسمح قطر الجسيمات الصغير للمادة بأكملها بالوصول إلى حالة اتزان متجانسة فيما يتعلق بالانتشار في وقت قصير جدًا. وبالتالي، يمكن أن تحدث العديد من العمليات التي تعتمد على الانتشار، مثل التلبيد ، عند درجات حرارة منخفضة وعلى فترات زمنية أقصر، وهو أمر بالغ الأهمية في مجال التحفيز .

التأثيرات المغناطيسية الحديدية والكهربائية الحديدية

يؤثر صغر حجم الجسيمات النانوية على خصائصها المغناطيسية والكهربائية. وتُعد المواد المغناطيسية الحديدية في نطاق الميكرومتر مثالًا جيدًا على ذلك: فهي تُستخدم على نطاق واسع في وسائط التسجيل المغناطيسي ، نظرًا لاستقرار حالة مغنطتها. أما الجسيمات التي يقل حجمها عن 10 نانومتر فهي غير مستقرة، ويمكن أن تغير حالتها (تنعكس) نتيجة للطاقة الحرارية في درجات الحرارة العادية، مما يجعلها غير مناسبة لهذا التطبيق. ^{[ 63 ]}

الخواص الميكانيكية

يمكن أن يؤثر انخفاض تركيز الشواغر في البلورات النانوية سلبًا على حركة الانخلاعات ، إذ يتطلب صعود الانخلاعات هجرة الشواغر. إضافةً إلى ذلك، يوجد ضغط داخلي مرتفع جدًا نتيجةً للإجهاد السطحي الموجود في الجسيمات النانوية الصغيرة ذات أنصاف أقطار الانحناء العالية . ^{[ 64 ]} يتسبب هذا في إجهاد شبكي يتناسب عكسيًا مع حجم الجسيم، ^[⁶⁵^] وهو ما يُعرف أيضًا بإعاقة حركة الانخلاعات، تمامًا كما هو الحال في تصلب المواد بالتشكيل. ^[⁶⁶^] على سبيل المثال، تُعد جسيمات الذهب النانوية أصلب بكثير من المادة الصلبة. ^[⁶⁷^] علاوةً على ذلك، فإن النسبة العالية بين مساحة السطح والحجم في الجسيمات النانوية تجعل الانخلاعات أكثر عرضةً للتفاعل مع سطح الجسيم. يؤثر هذا بشكل خاص على طبيعة مصدر الانخلاعات ، ويسمح لها بالهروب من الجسيم قبل أن تتكاثر، مما يقلل من كثافة الانخلاعات وبالتالي مدى التشوه اللدن . ^[⁶⁸^]^[⁶⁹^]

تُوجد تحديات فريدة مرتبطة بقياس الخواص الميكانيكية على المستوى النانوي، إذ لا يُمكن استخدام الوسائل التقليدية كآلة الاختبار الشاملة . ونتيجةً لذلك، طُوّرت تقنيات جديدة، مثل تقنية النانو-انضغاط، تُكمّل طرق المجهر الإلكتروني ومسبار المسح الحالية . ^{[ 70 ]} يُمكن استخدام مجهر القوة الذرية (AFM) لإجراء اختبار النانو-انضغاط لقياس الصلابة ، ومعامل المرونة ، والالتصاق بين الجسيمات النانوية والركيزة. ^{[ 71 ]} يُمكن قياس تشوه الجسيمات من خلال انحراف طرف الكابولي فوق العينة. يُمكن استخدام منحنيات القوة-الإزاحة الناتجة لحساب معامل المرونة . ^{[ 72 ]} مع ذلك، لا يزال من غير الواضح ما إذا كان حجم الجسيمات وعمق الانضغاط يؤثران على معامل المرونة المقاس للجسيمات النانوية بواسطة مجهر القوة الذرية. ^{[ 72 ]}

تُعدّ قوى الالتصاق والاحتكاك من الاعتبارات المهمة في تصنيع المواد النانوية، والتشحيم، وتصميم الأجهزة، وتثبيت الغرويات، وإيصال الأدوية. ^{[ 71 ]} تُشكّل قوة الخاصية الشعرية المساهم الرئيسي في قوة الالتصاق في الظروف المحيطة. ^{[ 73 ]} يمكن الحصول على قوة الالتصاق والاحتكاك من انحراف ذراع المجهر الذري (AFM) إذا اعتُبرت رأس المجهر جسيمًا نانويًا. مع ذلك، فإن هذه الطريقة محدودة بمادة رأس المجهر وشكله الهندسي. ^{[ 74 ]} تتغلب تقنية المجس الغرواني على هذه المشكلات من خلال ربط جسيم نانوي برأس المجهر الذري، مما يسمح بالتحكم في الحجم والشكل والمادة. ^{[ 75 ]} على الرغم من أن تقنية المجس الغرواني طريقة فعالة لقياس قوة الالتصاق، إلا أنه لا يزال من الصعب ربط جسيم نانوي واحد أصغر من 1 ميكرون بمستشعر قوة المجهر الذري. ^{[ 75 ]}

تُعدّ تقنية المجهر الإلكتروني النافذ في الموقع (in situ TEM) تقنية أخرى توفر تصويرًا عالي الدقة في الوقت الحقيقي لاستجابة البنية النانوية للمؤثرات الخارجية. فعلى سبيل المثال، استُخدم حامل مسبار القوة في الموقع داخل المجهر الإلكتروني النافذ لضغط الجسيمات النانوية المتوأمة وتحديد مقاومة الخضوع . ^{[ 76 ]} وبشكل عام، تتأثر قياسات الخواص الميكانيكية للجسيمات النانوية بعوامل عديدة، منها التوزيع المنتظم للجسيمات النانوية، والتطبيق الدقيق للحمل، والحد الأدنى من تشوه الجسيمات، والمعايرة، ونموذج الحساب. ^{[ 71 ]}

كما هو الحال مع المواد الصلبة، تعتمد خصائص الجسيمات النانوية على نوع المادة. ففي حالة الجسيمات النانوية البوليمرية الكروية، قد تؤثر درجة حرارة التحول الزجاجي والتبلور على التشوه وتغير معامل المرونة مقارنةً بالمادة الصلبة. ^{[ 71 ]} ومع ذلك، لا يمكن تعميم سلوك معامل المرونة المعتمد على الحجم على جميع البوليمرات. ^{[ 71 ]} أما بالنسبة للجسيمات النانوية المعدنية البلورية، فقد وُجد أن الانخلاعات تؤثر على الخصائص الميكانيكية للجسيمات النانوية، مما يناقض الرأي السائد بأن الانخلاعات غائبة في الجسيمات النانوية البلورية. ^{[ 71 ]}

انخفاض نقطة الانصهار

قد تكون درجة انصهار المادة أقل في شكل جسيمات نانوية مقارنةً بشكلها الكتلي. على سبيل المثال، تنصهر جسيمات الذهب النانوية التي يبلغ قطرها 2.5 نانومتر عند حوالي 300 درجة مئوية، بينما ينصهر الذهب الكتلي عند 1064 درجة مئوية. ^{[ 77 ]}

تأثيرات ميكانيكا الكم

تصبح تأثيرات ميكانيكا الكم ملحوظة في الأجسام النانوية. ^{[ 78 ]} وتشمل هذه التأثيرات الحصر الكمي في جسيمات أشباه الموصلات ، والبلازمونات السطحية الموضعية ^{[ 78 ]} في بعض الجسيمات المعدنية، والمغناطيسية الفائقة في المواد المغناطيسية . النقاط الكمومية هي جسيمات نانوية من مواد شبه موصلة صغيرة بما يكفي (عادةً أقل من 10 نانومتر) لامتلاك مستويات طاقة إلكترونية كمية .

تُعزى الألوان الداكنة، من الأحمر إلى الأسود، لمساحيق الذهب أو السيليكون النانوية ومعلقات الجسيمات النانوية إلى التأثيرات الكمومية. ^{[ 77 ]} ويكون امتصاص الإشعاع الشمسي أعلى بكثير في المواد المكونة من جسيمات نانوية مقارنةً بالأغشية الرقيقة أو الصفائح المتصلة من المادة. وفي تطبيقات الطاقة الشمسية الكهروضوئية والحرارية ، يُمكن التحكم في امتصاص الطاقة الشمسية من خلال التحكم في حجم الجسيمات وشكلها ومادتها. ^{[ 79 ]}^{[ 80 ]}^{[ 81 ]}^{[ 82 ]}

يمكن للجسيمات النانوية ذات البنية الأساسية-الغلافية أن تدعم الرنين الكهربائي والمغناطيسي في آنٍ واحد، مما يُظهر خصائص جديدة تمامًا مقارنةً بالجسيمات النانوية المعدنية المجردة، وذلك في حال هندسة الرنين بشكلٍ مناسب. ^{[ 83 ]}^{[ 84 ]}^{[ 85 ]} يُتيح تكوين البنية الأساسية-الغلافية من معدنين مختلفين تبادلًا للطاقة بين النواة والغلاف، وهو ما يُلاحظ عادةً في الجسيمات النانوية المُحولة للترددات الأعلى والجسيمات النانوية المُحولة للترددات الأدنى، ويُسبب انزياحًا في طيف طول موجة الانبعاث. ^{[ 86 ]}

من خلال إضافة طبقة عازلة، تعمل الجسيمات النانوية ذات النواة البلازمونية (معدنية) والغطاء (عازلة) على تعزيز امتصاص الضوء عن طريق زيادة التشتت. وقد أظهرت دراسة حديثة أن الجسيمات النانوية ذات النواة المعدنية والغطاء العازل تتميز بانعدام التشتت الخلفي مع تعزيز التشتت الأمامي على ركيزة من السيليكون عندما يكون البلازمون السطحي موجودًا أمام خلية شمسية. ^{[ 87 ]}

التعبئة العادية

قد تستقر الجسيمات النانوية ذات الحجم المتجانس بشكل كافٍ تلقائيًا في ترتيبات منتظمة، مكونةً بلورة غروانية . وقد تُظهر هذه الترتيبات خصائص فيزيائية فريدة، كما هو الحال في البلورات الضوئية . ^{[ 88 ]}^{[ 89 ]}

إنتاج

يمكن تصنيع الجسيمات النانوية الاصطناعية من أي مادة صلبة أو سائلة، بما في ذلك المعادن والعوازل الكهربائية وأشباه الموصلات . وقد تكون متجانسة أو غير متجانسة داخليًا، على سبيل المثال ذات بنية لبية-قشرية. ^{[ 83 ]}^{[ 84 ]}^{[ 85 ]}^{[ 90 ]}

توجد عدة طرق لتصنيع الجسيمات النانوية، بما في ذلك تكثيف الغاز ، والتفتيت ، والترسيب الكيميائي ، ^{[ 91 ]} وزرع الأيونات ، والتحلل الحراري ، والتخليق الحراري المائي ، والتخليق الحيوي. ^{[ 92 ]}

ميكانيكياً

يمكن طحن الجسيمات الصلبة الهشة، سواءً كانت كبيرة أو صغيرة الحجم، في مطحنة كروية ، أو مطحنة كروية كوكبية ، أو أي آلية أخرى لتقليل الحجم، حتى يصبح عدد كافٍ منها في نطاق الحجم النانوي. ويمكن تصنيف المسحوق الناتج بالهواء لاستخلاص الجسيمات النانوية. ^{[ 93 ]}^{[ 94 ]}^{[ 95 ]}

تحلل البوليمرات الحيوية

يمكن تفكيك البوليمرات الحيوية مثل السليلوز واللجنين والكيتين والنشا إلى وحداتها البنائية النانوية الفردية ، مما ينتج عنه جسيمات نانوية غير متجانسة تشبه الألياف أو الإبر. تُفكك هذه البوليمرات الحيوية ميكانيكيًا بالتزامن مع الأكسدة الكيميائية أو المعالجة الأنزيمية لتعزيز التفكك، أو تُحلل مائيًا باستخدام الأحماض .

الانحلال الحراري

تتمثل إحدى طرق إنتاج الجسيمات النانوية في تحويل مادة أولية مناسبة، مثل غاز (كالميثان مثلاً) أو رذاذ ، إلى جسيمات صلبة عن طريق الاحتراق أو التحلل الحراري . وهذا تعميم لعملية حرق الهيدروكربونات أو الأبخرة العضوية الأخرى لإنتاج السخام . غالباً ما ينتج عن التحلل الحراري التقليدي تجمعات وكتل بدلاً من جسيمات أولية منفردة. ويمكن تجنب هذه المشكلة باستخدام التحلل الحراري بالرش فوق الصوتي ، حيث يُدفع السائل الأولي عبر فتحة تحت ضغط عالٍ.

تكثف البلازما

يمكن تصنيع جسيمات نانوية من المعادن النقية، والأكاسيد ، والكربيدات ، والنيتريدات ^{[ 96} ] عن طريق تبخير مادة أولية صلبة باستخدام بلازما حرارية ^، ثم تكثيف البخار بالتمدد أو التبريد السريع في غاز أو سائل مناسب. ويمكن توليد البلازما بواسطة تيار مستمر نفاث ، أو قوس كهربائي ، أو حث بترددات الراديو . تصل درجة حرارة البلازما الحرارية إلى 10000 كلفن، وبالتالي يمكنها أيضًا تصنيع مساحيق نانوية ذات نقاط غليان عالية جدًا. ويمكن تبخير الأسلاك المعدنية باستخدام طريقة تفجير الأسلاك .

في مشاعل البلازما الحثية بترددات الراديو، يتم توصيل الطاقة بالبلازما عبر المجال الكهرومغناطيسي الناتج عن ملف الحث. لا يلامس غاز البلازما الأقطاب الكهربائية، مما يزيل مصادر التلوث المحتملة ويسمح بتشغيل هذه المشاعل مع مجموعة واسعة من الغازات، بما في ذلك الغازات الخاملة والمختزلة والمؤكسدة وغيرها من الغازات المسببة للتآكل. يتراوح تردد التشغيل عادةً بين 200 كيلوهرتز و40 ميجاهرتز. تعمل الوحدات المختبرية بقدرة تتراوح بين 30 و50 كيلوواط، بينما تم اختبار الوحدات الصناعية واسعة النطاق بقدرة تصل إلى 1 ميجاواط. ولأن زمن بقاء قطرات التغذية المحقونة في البلازما قصير جدًا، فمن المهم أن تكون أحجام القطرات صغيرة بما يكفي لضمان التبخر الكامل.

تكثيف الغاز الخامل

يُستخدم تكثيف الغاز الخامل بشكل متكرر لإنتاج الجسيمات النانوية المعدنية. يُبخر المعدن في حجرة مفرغة تحتوي على جو مُختزل من غاز خامل. ^{[ 97 ]} ينتج عن تكثيف بخار المعدن المُشبع للغاية تكوين جسيمات نانوية الحجم، والتي يمكن حملها في تيار الغاز الخامل وترسيبها على ركيزة أو دراستها في الموقع. اعتمدت الدراسات المبكرة على التبخير الحراري. ^{[ 97 ]} يسمح استخدام الترسيب بالرش المغناطيسي لإنتاج بخار المعدن بتحقيق إنتاجية أعلى. ^{[ 98 ]} يمكن تعميم هذه الطريقة بسهولة على الجسيمات النانوية المصنوعة من السبائك عن طريق اختيار أهداف معدنية مناسبة. يؤدي استخدام مخططات النمو المتسلسل، حيث تنتقل الجسيمات عبر بخار معدني ثانٍ، إلى نمو هياكل ذات نواة وغلاف. ^{[ 99 ]}^{[ 100 ]}^{[ 101 ]}^{[ 90 ]}

طريقة التحليل الإشعاعي

يمكن أيضًا تكوين الجسيمات النانوية باستخدام الكيمياء الإشعاعية . إذ يُمكن للتحلل الإشعاعي الناتج عن أشعة غاما أن يُولّد جذورًا حرة نشطة للغاية في المحلول. وتعتمد هذه التقنية البسيطة نسبيًا على الحد الأدنى من المواد الكيميائية، بما في ذلك الماء، وملح معدني قابل للذوبان، ومادة كاسحة للجذور الحرة (غالبًا ما تكون كحولًا ثانويًا)، ومادة فعالة سطحية (عامل تغليف عضوي). وتتطلب هذه العملية جرعات عالية من أشعة غاما تصل إلى 10⁴ ^غراي. في هذه العملية، تعمل الجذور المختزلة على خفض أيونات المعدن إلى حالة التكافؤ الصفري. وتتفاعل المادة الكيميائية الكاسحة بشكل تفضيلي مع الجذور المؤكسدة لمنع إعادة أكسدة المعدن. وبمجرد وصول ذرات المعدن إلى حالة التكافؤ الصفري، تبدأ بالتجمع لتكوين جسيمات. وتحيط مادة فعالة سطحية كيميائية بالجسيم أثناء تكوينه، وتنظم نموه. وعند وجودها بتراكيز كافية، تبقى جزيئات المادة الفعالة السطحية ملتصقة بالجسيم، مما يمنعه من التفكك أو تكوين تجمعات مع جسيمات أخرى. يُتيح تكوين الجسيمات النانوية باستخدام طريقة التحلل الإشعاعي إمكانية التحكم في حجم الجسيمات وشكلها عن طريق ضبط تركيزات المواد الأولية وجرعة أشعة جاما. ^{[ 103 ]}

الكيمياء الرطبة

يمكن تصنيع الجسيمات النانوية لمواد معينة باستخدام عمليات كيميائية رطبة، حيث تُخلط محاليل مركبات مناسبة أو تُعالج بطريقة أخرى لتكوين راسب غير قابل للذوبان من المادة المطلوبة. ويُضبط حجم هذه الجسيمات باختيار تركيز الكواشف ودرجة حرارة المحاليل، بالإضافة إلى إضافة عوامل خاملة مناسبة تؤثر على لزوجة السائل ومعدل انتشاره. وباستخدام معايير مختلفة، قد تُنتج العملية العامة نفسها هياكل نانوية أخرى من المادة ذاتها، مثل الهلاميات الهوائية والشبكات المسامية الأخرى. ^{[ 104 ]}

تُفصل الجسيمات النانوية المتكونة بهذه الطريقة عن المذيب والنواتج الثانوية الذائبة للتفاعل باستخدام مزيج من التبخير والترسيب والطرد المركزي والغسل والترشيح . وبدلاً من ذلك ، إذا كان من المقرر ترسيب الجسيمات على سطح ركيزة صلبة، فيمكن طلاء المحاليل الأولية على ذلك السطح بالغمس أو الطلاء الدوراني ، ويمكن إجراء التفاعل في مكانه.

يُتيح الترسيب الكيميائي فرصةً فريدةً لنمو الجسيمات النانوية على الأسطح دون الحاجة إلى تقنيات الطلاء الدوراني المكلفة، أو الترسيب الكهربائي، أو الترسيب الفيزيائي للبخار. ويمكن لعمليات الترسيب الكيميائي تكوين معلقات غروانية من خلال الترسيب التحفيزي للمعادن أو أكاسيدها. ويُعدّ معلق الجسيمات النانوية الناتج عن هذه العملية مثالاً على الغرويات . ومن الأمثلة الشائعة على هذه الطريقة إنتاج جسيمات نانوية ^من أكاسيد أو هيدروكسيدات المعادن عن طريق التحلل المائي لألكوكسيدات وكلوريدات المعادن . ^[¹⁰⁵ ] ^[⁴^]

إلى جانب كونها رخيصة ومريحة، تتيح طريقة المعالجة الكيميائية الرطبة تحكمًا دقيقًا في التركيب الكيميائي للجسيمات. حتى الكميات الصغيرة من المواد المضافة، مثل الأصباغ العضوية والمعادن الأرضية النادرة، يمكن إضافتها إلى محاليل الكواشف لتنتشر بشكل متجانس في المنتج النهائي. ^{[ 106 ]}^{[ 107 ]}

زرع الأيونات

يمكن استخدام زرع الأيونات لمعالجة أسطح المواد العازلة مثل الياقوت والسيليكا لصنع مركبات ذات تشتتات قريبة من السطح من الجسيمات النانوية المعدنية أو الأكسيدية.

التوظيف الوظيفي

يمكن تغيير العديد من خصائص الجسيمات النانوية، ولا سيما استقرارها وذوبانها ونشاطها الكيميائي أو البيولوجي، بشكل جذري عن طريق تغليفها بمواد مختلفة - وهي عملية تُعرف باسم التوظيف الوظيفي . ويمكن استخدام المحفزات القائمة على المواد النانوية الموظفة وظيفيًا لتحفيز العديد من التفاعلات العضوية المعروفة.

على سبيل المثال، يمكن تثبيت معلقات جزيئات الجرافين عن طريق إضافة مجموعات حمض الغاليك . ^{[ 108 ]}

في التطبيقات البيولوجية، يجب أن يكون الطلاء السطحي قطبيًا لضمان ذوبان عالٍ في الماء ومنع تكتل الجسيمات النانوية. في مصل الدم أو على سطح الخلية، تعزز الطلاءات عالية الشحنة الارتباط غير النوعي، بينما يصد بولي إيثيلين جلايكول المرتبط بمجموعات هيدروكسيل أو ميثوكسي طرفية التفاعلات غير النوعية. ^{[ 109 ]}^{[ 110 ]} من خلال تثبيت مجموعات الثيول على سطح الجسيمات النانوية أو تغليفها بالثيومرات، يمكن إضفاء خصائص عالية الالتصاق (المخاطي) وتعزيز الامتصاص الخلوي. ^{[ 111 ]}

يمكن ربط الجسيمات النانوية بجزيئات بيولوجية تعمل كعلامات توجيه، لتوجيهها إلى مواقع محددة داخل الجسم ^{[ 112 ]،} أو عضيات معينة داخل الخلية ^{[ 113 ]} ، أو لجعلها تتبع حركة جزيئات البروتين أو الحمض النووي الريبوزي (RNA) في الخلايا الحية ^{[ 114 ]} . ومن علامات التوجيه الشائعة الأجسام المضادة وحيدة النسيلة ، والأبتاميرات ، والستربتافيدين ، والببتيدات . يُفضل أن تكون هذه العوامل الموجهة مرتبطة تساهميًا بالجسيم النانوي، وأن يكون عددها مضبوطًا في كل جسيم نانوي. يمكن للجسيمات النانوية متعددة التكافؤ، التي تحمل مجموعات توجيه متعددة، أن تُجمّع المستقبلات، مما يُنشّط مسارات الإشارات الخلوية، ويُعزز تثبيتها. أما الجسيمات النانوية أحادية التكافؤ، التي تحمل موقع ارتباط واحد ^{[ 115 ]}^{[ 116 ]}^{[ 117 ]} ، فتتجنب التكتل، ولذلك فهي مُفضلة لتتبع سلوك البروتينات الفردية.

لقد ثبت أن النشاط التحفيزي ومعدلات التلبيد لمحفز الجسيمات النانوية الوظيفية ترتبط بكثافة عدد الجسيمات النانوية ^{[ 118 ].}

يمكن أن تساعد الطلاءات التي تحاكي طلاءات خلايا الدم الحمراء الجسيمات النانوية على التهرب من الجهاز المناعي. ^{[ 119 ]}

متطلبات التوحيد

تتطلب المعالجة الكيميائية وتصنيع المكونات التكنولوجية عالية الأداء للقطاعات الخاصة والصناعية والعسكرية استخدام مواد خزفية عالية النقاوة ( مثل السيراميك الأكسيدي ، كأكسيد الألومنيوم أو أكسيد النحاس الثنائي )، والبوليمرات ، والسيراميك الزجاجي ، والمواد المركبة ، مثل كربيدات المعادن ( كربيد السيليكون )، والنيتريدات ( نيتريدات الألومنيوم ، ونيتريد السيليكون )، والمعادن (الألومنيوم، والنحاس)، واللافلزات ( الجرافيت ، وأنابيب الكربون النانوية ) ، والمواد الطبقية ( الألومنيوم + كربونات الألومنيوم ، والنحاس + الكربون). في الأجسام المكثفة المتكونة من مساحيق ناعمة، غالبًا ما تؤدي أحجام وأشكال الجسيمات غير المنتظمة في المسحوق النموذجي إلى أشكال تعبئة غير منتظمة، مما ينتج عنه اختلافات في كثافة التعبئة في المسحوق المضغوط.

يمكن أن يؤدي التكتل غير المنضبط للمساحيق نتيجة لقوى فان دير فالس الجاذبة إلى عدم تجانس البنية المجهرية. وترتبط الإجهادات التفاضلية الناتجة عن انكماش التجفيف غير المنتظم ارتباطًا مباشرًا بمعدل إزالة المذيب ، وبالتالي فهي تعتمد اعتمادًا كبيرًا على توزيع المسامية . وقد ارتبطت هذه الإجهادات بانتقال من اللدونة إلى الهشاشة في الأجسام المتماسكة، ويمكن أن تؤدي إلى انتشار الشقوق في الجسم غير المحروق إذا لم يتم تخفيفها. ^[¹²⁰^]^[¹²¹^]^[¹²²^]

بالإضافة إلى ذلك، غالبًا ما تتضخم أي تقلبات في كثافة التعبئة في المادة المضغوطة أثناء تحضيرها للفرن خلال عملية التلبيد ، مما يؤدي إلى تكثيف غير متجانس. وقد تبين أن بعض المسامات والعيوب الهيكلية الأخرى المرتبطة بتغيرات الكثافة تلعب دورًا ضارًا في عملية التلبيد من خلال نموها وبالتالي الحد من كثافة نقطة النهاية. كما تبين أن الإجهادات التفاضلية الناجمة عن التكثيف غير المتجانس تؤدي إلى انتشار الشقوق الداخلية، لتصبح بذلك العيوب المتحكمة في القوة. ^{[ 123 ]}^{[ 124 ]}^{[ 125 ]}

تُعدّ عمليتا تبخير الغاز الخامل وترسيبه ^{[ 30 ]}^{[ 31 ]} خاليتين من العديد من هذه العيوب نظرًا لطبيعة التقطير (مقارنةً بالتنقية) للعملية، ولتوفر الوقت الكافي لتكوين جزيئات أحادية البلورة. مع ذلك، حتى رواسبهما غير المتكتلة تُظهر توزيعًا لوغاريتميًا طبيعيًا للأحجام، وهو أمر شائع في الجسيمات النانوية. ^{[ 31 ]} يعود السبب في قدرة تقنيات تبخير الغاز الحديثة على إنتاج توزيع حجمي ضيق نسبيًا إلى إمكانية تجنب التكتل. ^{[ 31 ]} مع ذلك، حتى في هذه الحالة، تؤدي فترات الإقامة العشوائية في منطقة النمو، نتيجةً لتداخل الانجراف والانتشار، إلى ظهور توزيع حجمي لوغاريتمي طبيعي. ^{[ 32 ]}

لذا، يبدو من المستحسن معالجة المادة بطريقة تضمن تجانسها الفيزيائي فيما يتعلق بتوزيع المكونات والمسامية، بدلاً من استخدام توزيعات أحجام الجسيمات التي تزيد من الكثافة الأولية. ويتطلب احتواء مجموعة متجانسة من الجسيمات المتفاعلة بقوة في معلق تحكمًا كاملاً في قوى التجاذب بين الجسيمات. وتوفر الجسيمات النانوية أحادية التشتت والغرويات هذه الإمكانية. ^{[ 126 ]}

توصيف

تختلف المتطلبات التحليلية للجسيمات النانوية عن المواد الكيميائية التقليدية، التي يكفي فيها قياس التركيب الكيميائي والتركيز. إذ تمتلك الجسيمات النانوية خصائص فيزيائية أخرى يجب قياسها للحصول على وصف كامل، مثل الحجم والشكل وخصائص السطح والتبلور وحالة التشتت . بالإضافة إلى ذلك، قد تؤثر إجراءات أخذ العينات والتحاليل المخبرية على حالة تشتتها أو تحريف توزيع خصائصها الأخرى. ^[¹²⁷^]^[¹²⁸^] وفي السياقات البيئية، يتمثل التحدي الإضافي في أن العديد من الطرق لا تستطيع الكشف عن التركيزات المنخفضة من الجسيمات النانوية التي قد يكون لها تأثير ضار. ^[¹²⁷^] وفي بعض التطبيقات، يمكن توصيف الجسيمات النانوية في مصفوفات معقدة مثل الماء والتربة والغذاء والبوليمرات والأحبار ومخاليط السوائل العضوية المعقدة كما في مستحضرات التجميل، أو الدم. ^[¹²⁹^]^[¹³⁰^]

توجد عدة فئات عامة من الطرق المستخدمة لتوصيف الجسيمات النانوية. تُنتج طرق المجهر صورًا للجسيمات النانوية الفردية لتحديد شكلها وحجمها وموقعها. يُعد المجهر الإلكتروني ومجهر المسح المجهري من الطرق الرئيسية. نظرًا لأن حجم الجسيمات النانوية أصغر من حد حيود الضوء المرئي ، فإن المجهر الضوئي التقليدي غير مُجدٍ. يمكن ربط المجاهر الإلكترونية بطرق التحليل الطيفي التي تُجري التحليل العنصري . تُعد طرق المجهر مُتلفة وقد تكون عُرضة لظهور شوائب غير مرغوب فيها ناتجة عن تحضير العينة، أو عن هندسة طرف المسبار في حالة مجهر المسح المجهري. بالإضافة إلى ذلك، يعتمد المجهر على قياسات الجسيمات الفردية ، مما يعني أنه يجب توصيف أعداد كبيرة من الجسيمات الفردية لتقدير خصائصها الكلية. ^{[ 127 ]}^{[ 129 ]}

يُعدّ التحليل الطيفي ، الذي يقيس تفاعل الجسيمات مع الإشعاع الكهرومغناطيسي كدالة للطول الموجي ، مفيدًا لبعض فئات الجسيمات النانوية لتحديد تركيزها وحجمها وشكلها. ويمكن استخدام التحليل الطيفي بالأشعة السينية ، والأشعة فوق البنفسجية المرئية ، والأشعة تحت الحمراء ، والرنين المغناطيسي النووي مع الجسيمات النانوية. ^{[ 131 ]}^{[ 127 ]}^{[ 129 ]} وتُستخدم طرق تشتت الضوء باستخدام ضوء الليزر أو الأشعة السينية أو تشتت النيوترونات لتحديد حجم الجسيمات، حيث تُناسب كل طريقة نطاقات أحجام وتراكيب جسيمية مختلفة. ^{[ 127 ]}^{[ 129 ]} ومن الطرق المتنوعة الأخرى: الترحيل الكهربائي لتحديد الشحنة السطحية، وطريقة بروناور-إيميت-تيلر لتحديد مساحة السطح، وحيود الأشعة السينية لتحديد البنية البلورية، ^{[ 127 ]} بالإضافة إلى مطياف الكتلة لتحديد كتلة الجسيمات، وعدادات الجسيمات لتحديد عددها. ^{[ 129 ]} يمكن استخدام تقنيات الكروماتوغرافيا والطرد المركزي والترشيح لفصل الجسيمات النانوية حسب الحجم أو الخصائص الفيزيائية الأخرى قبل أو أثناء عملية التوصيف . ^{[ 127 ]}

الصحة والسلامة

تُشكل الجسيمات النانوية مخاطر محتملة، سواءً من الناحية الطبية أو البيئية. ^{[ 132 ]}^{[ 133 ]}^{[ 134 ]}^{[ 135 ]} ويعود معظم هذه المخاطر إلى النسبة العالية بين مساحة السطح والحجم، مما قد يجعل الجسيمات شديدة التفاعل أو ذات خصائص تحفيزية . ^{[ 136 ]} كما يُعتقد أنها تتجمع على طبقات الفوسفوليبيد الثنائية ^{[ 137 ]} وتخترق أغشية الخلايا في الكائنات الحية، ولا تزال تفاعلاتها مع الأنظمة البيولوجية غير معروفة نسبيًا. ^{[ 138 ]}^{[ 139 ]} ومع ذلك، فمن غير المرجح أن تدخل الجسيمات إلى نواة الخلية أو جهاز جولجي أو الشبكة الإندوبلازمية أو غيرها من المكونات الخلوية الداخلية نظرًا لحجم الجسيمات وتجمعها بين الخلايا. ^{[ 140 ]} وقد وجدت دراسة حديثة تناولت تأثيرات جسيمات أكسيد الزنك النانوية على خلايا المناعة البشرية مستويات متفاوتة من الحساسية للسمية الخلوية . ^{[ 141 ]} ثمة مخاوف من أن شركات الأدوية، الساعية للحصول على موافقة الجهات التنظيمية على إعادة صياغة الأدوية الحالية بتقنية النانو، تعتمد على بيانات السلامة المُستقاة من الدراسات السريرية للنسخة السابقة من الدواء قبل إعادة صياغته. قد يؤدي ذلك إلى إغفال الهيئات التنظيمية، مثل إدارة الغذاء والدواء الأمريكية، للآثار الجانبية الجديدة الخاصة بإعادة الصياغة بتقنية النانو. ^{[ 142 ]} مع ذلك، أثبتت أبحاث كثيرة أن جزيئات الزنك النانوية لا تُمتص في مجرى الدم داخل الجسم الحي. ^{[ 143 ]}

أُثيرت مخاوف أيضًا بشأن الآثار الصحية للجسيمات النانوية القابلة للاستنشاق الناتجة عن بعض عمليات الاحتراق. ^{[ 144 ]}^{[ 145 ]} وقد أظهرت الدراسات ما قبل السريرية أن بعض البنى النانوية للمعادن النبيلة، عند استنشاقها أو حقنها، لا تبقى في الكائنات الحية. ^{[ 146 ]}^{[ 147 ]} وفي عام 2013، كانت وكالة حماية البيئة الأمريكية تُجري تحقيقًا حول سلامة الجسيمات النانوية التالية: ^{[ 148 ]}

أنابيب الكربون النانوية : تتميز المواد الكربونية بتعدد استخداماتها، بدءًا من المواد المركبة المستخدمة في المركبات والمعدات الرياضية وصولًا إلى الدوائر المتكاملة للمكونات الإلكترونية. وتؤثر التفاعلات بين المواد النانوية، مثل أنابيب الكربون النانوية، والمواد العضوية الطبيعية تأثيرًا كبيرًا على كلٍ من تكتلها وترسبها، مما يؤثر بدوره على انتقالها وتحولها وانتشارها في البيئات المائية. وقد أظهرت الأبحاث السابقة بعض الآثار السمية لأنابيب الكربون النانوية، والتي سيتم تقييمها في بيئات مختلفة ضمن أبحاث السلامة الكيميائية الحالية التي تجريها وكالة حماية البيئة الأمريكية. وستوفر أبحاث الوكالة البيانات والنماذج وأساليب الاختبار وأفضل الممارسات لاكتشاف الآثار الصحية الحادة لأنابيب الكربون النانوية وتحديد طرق التنبؤ بها. ^{[ 148 ]}
أكسيد السيريوم : يُستخدم أكسيد السيريوم النانوي في الإلكترونيات، والمستلزمات الطبية الحيوية، والطاقة، ومضافات الوقود. تنتشر العديد من تطبيقات جزيئات أكسيد السيريوم النانوية المُصنّعة طبيعيًا في البيئة، مما يزيد من خطر التعرّض لها. ويستمر التعرّض لانبعاثات الديزل الجديدة الناتجة عن استخدام مضافات الوقود التي تحتوي على جزيئات CeO₂ _{النانوية} ، ولا تزال الآثار البيئية والصحية العامة لهذه التقنية الجديدة غير معروفة. وتُجري وكالة حماية البيئة الأمريكية أبحاثًا حول السلامة الكيميائية لتقييم الآثار البيئية والإيكولوجية والصحية لمضافات وقود الديزل المُصنّعة بتقنية النانو. ^{[ 148 ]}
ثاني أكسيد التيتانيوم : يُستخدم ثاني أكسيد التيتانيوم النانوي حاليًا في العديد من المنتجات. وبحسب نوع الجسيمات، قد يوجد في واقيات الشمس ومستحضرات التجميل والدهانات والطلاءات. كما يجري البحث في استخدامه لإزالة الملوثات من مياه الشرب. ^{[ 148 ]}
الفضة النانوية : تُدمج الفضة النانوية في المنسوجات والملابس وتغليف المواد الغذائية وغيرها من المواد للقضاء على البكتيريا. وتدرس وكالة حماية البيئة الأمريكية ولجنة سلامة المنتجات الاستهلاكية الأمريكية بعض المنتجات لمعرفة ما إذا كانت تنقل جزيئات الفضة النانوية في ظروف الحياة اليومية. وتبحث وكالة حماية البيئة في هذا الموضوع لفهم كمية الفضة النانوية التي يتعرض لها الأطفال في بيئاتهم بشكل أفضل. ^{[ 148 ]}
الحديد: بينما يجري البحث في استخدامات عديدة للحديد النانوي ، بما في ذلك "السوائل الذكية" لأغراض مثل تلميع العدسات وكبديل غذائي للحديد سهل الامتصاص ، فإن أحد أبرز استخداماته الحالية هو إزالة التلوث من المياه الجوفية. ويجري تجريب هذا الاستخدام، المدعوم بأبحاث وكالة حماية البيئة الأمريكية، في عدد من المواقع في جميع أنحاء الولايات المتحدة. ^{[ 148 ]}

أنظمة

حتى عام 2016، سجلت وكالة حماية البيئة الأمريكية، بشكل مشروط ولمدة أربع سنوات، نوعين فقط من مبيدات الآفات النانوية كمكونات. وتُفرّق الوكالة بين المكونات النانوية وغير النانوية، إلا أن البيانات العلمية المتوفرة حول الاختلافات المحتملة في السمية قليلة. ولا تزال هناك حاجة لتطوير بروتوكولات الاختبار. ^{[ 149 ]}

التطبيقات

تُعدّ الجسيمات النانوية الشكل الأكثر شيوعًا للمواد النانوية المستخدمة في المنتجات الاستهلاكية، ولها نطاق واسع من التطبيقات المحتملة والفعلية. يلخص الجدول أدناه أكثر الجسيمات النانوية شيوعًا في مختلف أنواع المنتجات المتوفرة في الأسواق العالمية.

يشهد البحث العلمي حول الجسيمات النانوية نشاطًا مكثفًا نظرًا لتطبيقاتها المحتملة العديدة في مجالات الطب ما قبل السريري ^{[ 150 ]}^{[ 151 ]} والسريري، والفيزياء ^{[ 152 ]}^{[ 153 ]}^{[ 154 ]} ، والبصريات ^{[ 155 ]}^{[ 156 ]}^{[ 157 ]} ، والإلكترونيات ^{[ 84 ]}^{[ 80 ]}^{[ 78 ]}^{[ 81 ]} . وتقدم المبادرة الوطنية الأمريكية لتقنية النانو تمويلًا حكوميًا مخصصًا لأبحاث الجسيمات النانوية. وقد تم إثبات استخدام الجسيمات النانوية في وسائط كسب الليزر المصنوعة من بولي (ميثيل ميثاكريلات) (PMMA) المُطعّمة بصبغة الليزر في عام 2003، حيث أظهرت النتائج تحسنًا في كفاءة التحويل وانخفاضًا في تباعد شعاع الليزر ^[¹⁵⁸^] . ويعزو الباحثون انخفاض تباعد الشعاع إلى تحسن خصائص dn/dT للمركب النانوي العضوي-غير العضوي المُطعّم بالصبغة. أفاد هؤلاء الباحثون أن التركيبة المثلى هي 30% وزناً/وزناً من _ثاني أكسيد السيليكون (حوالي 12 نانومتر) في بولي ميثيل ميثاكريلات مُطعّم بصبغة. وتُجرى دراسات على الجسيمات النانوية كنظام محتمل لإيصال الأدوية. ^[¹⁵⁹^] يمكن ربط الأدوية أو عوامل النمو أو الجزيئات الحيوية الأخرى بالجسيمات النانوية للمساعدة في الإيصال المُوجّه. ^[¹⁶⁰^] يتيح هذا الإيصال المُساعد بالجسيمات النانوية التحكم المكاني والزماني في الأدوية المُحمّلة لتحقيق أفضل النتائج البيولوجية. كما تُدرس الجسيمات النانوية لتطبيقاتها المُحتملة كمكملات غذائية لإيصال المواد النشطة بيولوجياً، مثل العناصر المعدنية . ^[¹⁶¹^]

تقوية البوليمر

عند دمج جزيئات الطين النانوية في مصفوفات البوليمر، فإنها تزيد من قوة التعزيز، مما يؤدي إلى إنتاج بلاستيك أقوى، وهو ما يمكن التحقق منه من خلال ارتفاع درجة حرارة التحول الزجاجي واختبارات الخواص الميكانيكية الأخرى. تتميز هذه الجزيئات النانوية بصلابتها، وتضفي خصائصها على البوليمر (البلاستيك). كما تم ربط الجزيئات النانوية بألياف النسيج لإنتاج ملابس ذكية وعملية. ^{[ 162 ]}

مُعدِّل خصائص السوائل

يمكن أن يؤدي إدخال الجسيمات النانوية في وسط صلب أو سائل إلى تغيير خصائصه الميكانيكية بشكل كبير، مثل المرونة واللدونة واللزوجة والانضغاطية. ^{[ 163 ]}^{[ 164 ]}

التحفيز الضوئي

نظراً لصغر حجم الجسيمات النانوية مقارنةً بأطوال موجات الضوء المرئي، يمكن تشتيتها في الأوساط الشفافة دون التأثير على شفافيتها عند تلك الأطوال الموجية. وتُستغل هذه الخاصية في العديد من التطبيقات، مثل التحفيز الضوئي .

رصف الطرق

يمكن اعتبار تعديل الأسفلت باستخدام الجسيمات النانوية تقنية مثيرة للاهتمام ومنخفضة التكلفة في هندسة رصف الأسفلت، مما يوفر آفاقًا جديدة في جعل مواد الأسفلت أكثر متانة. ^{[ 165 ]}

الطب الحيوي

تُستخدم الجسيمات النانوية في التطبيقات الطبية الحيوية كناقلات للأدوية أو عوامل تباين تصويرية في المجهر. وتُعدّ الجسيمات النانوية غير المتناحية خيارًا واعدًا في الكشف عن الجزيئات الحيوية . ^{[ 13 ]} علاوة على ذلك، تُتيح الجسيمات النانوية المستخدمة في توصيل الأحماض النووية فرصةً غير مسبوقة للتغلب على بعض عيوب التوصيل، نظرًا لإمكانية تعديل خصائصها الفيزيائية والكيميائية المتنوعة، حيث يُمكن بسهولة ربطها بأي نوع من الجزيئات/المجموعات الحيوية للاستهداف الانتقائي. ^{[ 166 ]}

يُجرى بحث مكثف حول استخدام الجسيمات النانوية في علاج السرطان. وتؤدي بعض خصائص البيئة الدقيقة للورم، بما في ذلك الأوعية الدموية المتسربة وضعف التصريف اللمفاوي، إلى تراكم الجسيمات النانوية في الورم. ^[¹⁶⁷^] يُعرف هذا بتأثير النفاذية والاحتفاظ المعزز (EPR) ، وهو نوع من الاستهداف السلبي. إضافةً إلى ذلك، يمكن ربط جزيئات ترتبط بمستقبلات معينة موجودة أو مُفرطة التعبير في البيئة الدقيقة للورم بسطح الجسيمات النانوية لاستهداف الورم بشكل فعال. ^[¹⁶⁸^] يُمكن أن يُقلل تراكم الجسيمات النانوية في الورم من الآثار الجانبية الضارة، والتي تُعد عيبًا رئيسيًا للعلاج الكيميائي.

في مجال توصيل الأدوية، يُستغل الرقم الهيدروجيني الحمضي للبيئة الدقيقة للورم غالبًا لزيادة إطلاق الدواء من المواد الحساسة للرقم الهيدروجيني. ^{[ 169 ]} إضافةً إلى ذلك، يمكن لبعض الجسيمات النانوية توليد حرارة عند تعريضها لأشعة الليزر ( العلاج الضوئي الحراري ) أو المجال المغناطيسي المتناوب ( فرط الحرارة المغناطيسي )، مما قد يؤدي إلى قتل الخلايا السرطانية وإطلاق الأدوية المحملة في الجسيمات النانوية. ^{[ 170 ]}

تُجرى حاليًا دراسات على بعض الجسيمات النانوية المعدنية ذات العدد الذري العالي كمحسسات إشعاعية لتعزيز تأثيرات العلاج الإشعاعي في علاج السرطان. ^{[ 171 ]}

واقيات الشمس

تُضفي جزيئات ثاني أكسيد التيتانيوم النانوية ما يُعرف بتأثير التنظيف الذاتي، مما يُكسب الدهانات وغيرها من المنتجات خصائص طاردة للماء ومضادة للبكتيريا. وقد وُجد أن جزيئات أكسيد الزنك النانوية تتمتع بخصائص فائقة في حجب الأشعة فوق البنفسجية، وتُستخدم على نطاق واسع في تحضير مستحضرات الوقاية من الشمس ، ^{[ 172 ]} وهي مستقرة ضوئيًا تمامًا ^{[ 173 ]} على الرغم من كونها سامة. ^{[ 174 ]}^{[ 175 ]}^{[ 176 ]}^{[ 177 ]}^{[ 178 ]}^{[ 179 ]}

مجمعات سكنية حسب المنطقة الصناعية

تُستخدم مركبات كيميائية نانوية متنوعة بشكل شائع في المنتجات الاستهلاكية من قبل القطاعات الصناعية
لا.	القطاعات الصناعية	الجسيمات النانوية
1	زراعة	فضي ثاني أكسيد السيليكون البوتاسيوم الكالسيوم حديد الزنك الفوسفور البورون أكسيد الزنك الموليبدينوم
2	السيارات	ثاني كبريتيد التنجستن ثاني أكسيد السيليكون فخار ثاني أكسيد التيتانيوم الماس نحاس أكسيد الكوبالت أكسيد الزنك نتريد البورون ثاني أكسيد الزركونيوم التنجستن أكسيد الألومنيوم غاما البورون البلاديوم البلاتين أكسيد السيريوم (IV) كارنوبا أكسيد الألومنيوم فضي كربونات الكالسيوم كبريتات الكالسيوم
3	بناء	ثاني أكسيد التيتانيوم ثاني أكسيد السيليكون فضي فخار أكسيد الألومنيوم كربونات الكالسيوم هيدرات سيليكات الكالسيوم الكربون فوسفات الألومنيوم أكسيد السيريوم (IV) هيدروكسيد الكالسيوم
4	مستحضرات التجميل	فضي ثاني أكسيد التيتانيوم ذهب الكربون أكسيد الزنك ثاني أكسيد السيليكون فخار سيليكات الصوديوم حمض الكوجيك حمض الهيدروكسي كاربوكسيليك
5	الإلكترونيات	فضي الألومنيوم ثاني أكسيد السيليكون البلاديوم
6	بيئة	فضي ثاني أكسيد التيتانيوم الكربون أكسيد المنغنيز فخار ذهب السيلينيوم
7	طعام	فضي فخار ثاني أكسيد التيتانيوم ذهب أكسيد الزنك ثاني أكسيد السيليكون الكالسيوم نحاس الزنك البلاتين المنغنيز البلاديوم الكربون
8	ملحقات منزلية	فضي أكسيد الزنك ثاني أكسيد السيليكون الماس ثاني أكسيد التيتانيوم
9	الطب ^{[ 180 ]}	فضي ذهب هيدروكسيباتيت فخار ثاني أكسيد التيتانيوم ثاني أكسيد السيليكون ثاني أكسيد الزركونيوم الكربون الماس أكسيد الألومنيوم ثلاثي فلوريد الإيتربيوم
10	البترول	ثاني كبريتيد التنجستن أكسيد الزنك ثاني أكسيد السيليكون الماس فخار البورون نتريد البورون فضي ثاني أكسيد التيتانيوم التنجستن أكسيد الألومنيوم غاما الكربون ثاني كبريتيد الموليبدينوم
11	طباعة	مسحوق الحبر ، الذي تضعه الطابعة على الورق أو أي مادة أخرى
12	الطاقات المتجددة	التيتانيوم البلاديوم ثاني كبريتيد التنجستن ثاني أكسيد السيليكون فخار الجرافيت أكسيد الزركونيوم (IV) المثبت بالإيتريا الكربون أكسيد السيريوم (IV) المطعّم بالغادولينيوم أكسيد النيكل والكوبالت أكسيد النيكل (II) الروديوم أكسيد السيريوم (IV) المطعّم بـ sm تيتانات الباريوم والسترونتيوم فضي
13	الرياضة واللياقة البدنية	فضي ثاني أكسيد التيتانيوم ذهب فخار الكربون
14	نسيج	فضي الكربون ثاني أكسيد التيتانيوم كبريتيد النحاس فخار ذهب بولي إيثيلين تيريفثالات ثاني أكسيد السيليكون

انظر أيضاً

مراجع

↑ وكالة حماية البيئة الأمريكية (): " الوحدة 3: خصائص الجسيمات - فئات حجم الجسيمات ". من موقع وكالة حماية البيئة .
1 2 3 4 5 فيرت م، دوي ي، هيلويتش ك.هـ، هيس م، هودج ب، كوبيسا ب، وآخرون (2012). "مصطلحات البوليمرات الحيوية وتطبيقاتها (توصيات الاتحاد الدولي للكيمياء البحتة والتطبيقية 2012)" . الكيمياء البحتة والتطبيقية . 84 (2): 377-410 . doi : 10.1351/PAC-REC-10-12-04 . S2CID 98107080 .
↑ توريس-توريس سي، لوبيز-سواريز أ، كان-أوك ب، رانجيل-روخو ر، تامايو-ريفيرا ل، أوليفر أ (24 يوليو 2015). "تأثير كير البصري الجماعي الذي تُظهره تركيبة متكاملة من النقاط الكمومية السيليكونية وجزيئات الذهب النانوية المدمجة في السيليكا المزروعة بالأيونات" . تقنية النانو . 26 (29) 295701. Bibcode : 2015Nanot..26C5701T . doi : 10.1088/0957-4484 / 26/29/295701 . ISSN 0957-4484 . PMID 26135968. S2CID 45625439 .
1 2 تشاي إس واي، بارك إم كيه، لي إس كيه، كيم تي واي، كيم إس كيه، لي دبليو آي (أغسطس 2003). "تحضير جسيمات نانوية من ثاني أكسيد التيتانيوم ذات حجم مُتحكم به واستخلاص أغشية محفزة ضوئية شفافة بصريًا". كيمياء المواد . 15 (17): 3326-3331 . Bibcode : 2003ChMat..15.3326C . doi : 10.1021/cm030171d .
↑ جاك سيمونيس ج، كوتزي باسون أ (2011). "تقييم مرشح خزفي دقيق المسام منخفض التكلفة للقضاء على الكائنات الدقيقة المسببة للأمراض الشائعة". فيزياء وكيمياء الأرض، الأجزاء أ/ب/ج . 36 ( 14-15 ): 1129-1134 . Bibcode : 2011PCE....36.1129S . doi : 10.1016/j.pce.2011.07.064 .
1 2 سيلفيرا باتيستا، سي. أ.، لارسون، ر. ج.، كوتوف، ن. أ. (9 أكتوبر 2015). "عدم جمع تفاعلات الجسيمات النانوية" . مجلة ساينس . 350 (6257) 1242477. doi : 10.1126/science.1242477 . PMID 26450215 .
↑ كاي دبليو، نيكس دبليو دي (سبتمبر 2016). العيوب في المواد الصلبة البلورية . كامبريدج كور. doi : 10.1017/cbo9781316389508 . ISBN 978-1-107-12313-7تم الاطلاع عليه بتاريخ 21 مايو 2020 .
↑ تشين سي سي، تشو سي، وايت إي آر، تشيو سي واي، سكوت إم سي، ريغان بي سي، وآخرون (أبريل 2013) . "التصوير ثلاثي الأبعاد للانخلاعات في جسيم نانوي بدقة ذرية". مجلة نيتشر . 496 (7443): 74-77 . Bibcode : 2013Natur.496...74C . doi : 10.1038/nature12009 . PMID 23535594. S2CID 4410909 .
↑ غو د، شي غ، لو ج (8 يناير 2014). "الخواص الميكانيكية للجسيمات النانوية: الأساسيات والتطبيقات" . مجلة الفيزياء د: الفيزياء التطبيقية . 47 (1) 013001. رمز Bibcode : 2014JPhD...47a3001G . doi : 10.1088/0022-3727/47/1/013001 .
↑ خان، إي.، سعيد، ك.، خان، إي. (نوفمبر 2019). "الجسيمات النانوية: خصائصها وتطبيقاتها وسميتها" . المجلة العربية للكيمياء . 12 (7): 908-931 . Bibcode : 2019ArJC...12..908K . doi : 10.1016/j.arabjc.2017.05.011 .
↑ كارلتون سي، رابنبرغ إل، فيريرا بي (سبتمبر 2008). "حول تكوين الانخلاعات الجزئية في الجسيمات النانوية". رسائل المجلة الفلسفية . 88 ( 9-10 ): 715-724 . Bibcode : 2008PMagL..88..715C . doi : 10.1080/09500830802307641 . S2CID 40776948 .
↑ "الهياكل النانوية غير المتناحية" . ميركين . تم الاطلاع عليه بتاريخ 22 أغسطس 2021 .
1 2 3 4 ساجانلال بي آر، سريبراساد تي إس، سامال إيه كيه، براديب تي (16 فبراير 2011). "المواد النانوية غير المتجانسة: التركيب، والنمو، والتجميع، والوظائف" . مراجعات النانو . 2 : 5883. doi : 10.3402/nano.v2i0.5883 . ISSN 2000-5121 . PMC 3215190. PMID 22110867 .
1 2 كناور أ، كوهلر ج م (2016). "تفسير الرنين البصري المستوي المعتمد على الحجم للموشورات النانوية الفضية المثلثة". الكيمياء الفيزيائية والكيمياء الفيزيائية . 18 (23): 15943-15949 . Bibcode : 2016PCCP...1815943K . doi : 10.1039/c6cp00953k . PMID 27241479 .
↑ ماكنوت، آلان د.، ويلكنسون، أندرو ر.، محرران. (1997). موسوعة المصطلحات الكيميائية: توصيات الاتحاد الدولي للكيمياء البحتة والتطبيقية ( الطبعة الثانية). بلاكويل ساينس. ISBN 978-0-86542-684-9.
↑ أليمان جيه في، تشادويك إيه في، هي جيه، هيس إم، هوري كيه، جونز آر جي، وآخرون . (1 يناير 2007). "تعريفات المصطلحات المتعلقة ببنية ومعالجة المحاليل الغروية، والهلاميات، والشبكات، والمواد الهجينة غير العضوية-العضوية (توصيات الاتحاد الدولي للكيمياء البحتة والتطبيقية 2007)" . الكيمياء البحتة والتطبيقية . 79 (10): 1801-1829 . Bibcode : 2007PApCh..79.1801A . doi : 10.1351/pac200779101801 . S2CID 97620232 .
↑ "ISO/TS 80004-2: مفردات تقنيات النانو، الجزء 2: الأجسام النانوية" . المنظمة الدولية للتوحيد القياسي . 2015. تم الاطلاع عليه بتاريخ 18 يناير 2018 .
↑ فاهلمان، ب. د. (2007). كيمياء المواد . سبرينغر. ص 282-283. ISBN 978-1-4020-6119-6.
↑ بايس، أ. (2005). الرب دقيق: علم وحياة ألبرت أينشتاين . مطبعة جامعة أكسفورد. ISBN 978-0-19-280672-7تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .
1 2 سيماكوف، س. ك. (2018). "نشأة الماس النانوي والميكروني في الطبيعة: نظرة عامة" . حدود علوم الأرض . 9 (6): 1849-1858 . Bibcode : 2018GeoFr...9.1849S . doi : 10.1016/j.gsf.2017.10.006 .
↑ سيماكوف إس كيه، كوتشي إيه، سكريبانو في، كيمورا واي، هاما تي، سوزوكي إن، وآخرون (2015). " اكتشاف الماس النانوي في صخور زينوليث الوشاح الضحلة من نوع هيبليان" . التقارير العلمية . 5 10765. Bibcode : 2015NatSR...510765S . doi : 10.1038/srep10765 . PMC 5377066. PMID 26030133 .
↑ بلين، ج. م. (2012). "الغبار الكوني في الغلاف الجوي للأرض" . مجلة الجمعية الكيميائية . 41 (19): 6507-6518 . Bibcode : 2012ChSRv..41.6507P . doi : 10.1039/C2CS35132C . PMID 22678029 .
↑ زوك، هـ. أ. (2001). "قياسات المركبات الفضائية لتدفق الغبار الكوني". في: بوكر-إهرنبرينك، ب.، وشمتز، ب. (محرران). تراكم المادة خارج الأرض عبر تاريخ الأرض . بوسطن، ماساتشوستس: سبرينغر. ص 75-92 . doi : 10.1007/978-1-4419-8694-8_5 . ISBN 978-1-4613-4668-5.
↑ "الجدول الزمني لتكنولوجيا النانو | نانو" . www.nano.gov . تم الاطلاع عليه بتاريخ 12 ديسمبر 2016 .
↑ ريس، جي، وهوتن، أ (2010). "الجسيمات النانوية المغناطيسية" . في ساتلر، ك. د. (محرر). دليل الفيزياء النانوية: الجسيمات النانوية والنقاط الكمومية . مطبعة سي آر سي. ص 21. ISBN 978-1-4200-7545-8.
↑ خان، ف. أ. (2012). أساسيات التكنولوجيا الحيوية . مطبعة سي آر سي. ص 328. ISBN 978-1-4398-2009-4.
↑ فاراداي، مايكل (1857). "العلاقات التجريبية للذهب (وغيره من المعادن) بالضوء" . معاملات الجمعية الملكية بلندن ، 147 : 145-181. رمز Bibcode : 1857RSPT..147..145F . doi : 10.1098/rstl.1857.0011 .
↑ بيلبي، جي تي (31 يناير 1904). "تأثير الحرارة والمذيبات على الأغشية الرقيقة من المعدن" . وقائع الجمعية الملكية في لندن . 72 ( 477-486 ): 226-235 . Bibcode : 1903RSPS...72..226B . doi : 10.1098/rspl.1903.0046 .
↑ تيرنر، ت. (1908). "الفضة الشفافة والأغشية المعدنية الأخرى" . وقائع الجمعية الملكية أ . 81 (548): 301-310 . Bibcode : 1908RSPSA..81..301T . doi : 10.1098/rspa.1908.0084 . JSTOR 93060 .
1 2 غرانكفيست سي، بورمان آر، وينز جيه، سيفرز إيه (1976). "امتصاص الأشعة تحت الحمراء البعيدة في جزيئات الألومنيوم فائقة الدقة". رسائل المراجعة الفيزيائية . 37 (10): 625-629. Bibcode : 1976PhRvL..37..625G . doi : 10.1103/PhysRevLett.37.625 .
1 2 3 4 هاياشي، سي.، أويدا، ر.، تاساكي، أ. (1997). الجسيمات فائقة الدقة: العلوم والتكنولوجيا الاستكشافية (ترجمة عام 1997 للتقرير الياباني لمشروع إراتو ذي الصلة 1981-1986) . منشورات نويز.
1 2 كيس إل بي، سودرلوند جيه، نيكلاسون جي إيه، غرانكفيست سي جي (1 مارس 1999). "نهج جديد لأصل التوزيعات اللوغاريتمية الطبيعية لأحجام الجسيمات النانوية". تقنية النانو . 10 (1): 25-28 . Bibcode : 1999Nanot..10...25K . doi : 10.1088/0957-4484/10/1/006 . S2CID 250854158 .
↑ أغام، م. أ.، وغو، ك. (2007). "تعديل كريات البوليمر النانوية باستخدام حزمة الإلكترون" . مجلة علوم النانو وتكنولوجيا النانو . 7 (10): 3615-3619 . doi : 10.1166/jnn.2007.814 . PMID 18330181 .
↑ كرالج إس، ماكوفيتش دي (27 أكتوبر 2015). "التجميع المغناطيسي لتجمعات جسيمات أكسيد الحديد النانوية فائقة المغناطيسية في سلاسل وحزم نانوية". ACS Nano . 9 (10): 9700-7 . Bibcode : 2015ACSNa...9.9700K . doi : 10.1021/acsnano.5b02328 . PMID 26394039 .
↑ تشوي جيه إتش، جانغ إي إس، وون جيه إتش، تشونغ جيه إتش، جانغ دي جيه، كيم واي دبليو (2004). "طريقة المعالجة الحرارية المائية لإنتاج الشعاب المرجانية النانوية والألياف النانوية من أكسيد الزنك". مجلة الفيزياء التطبيقية ، 84 (2): 287. Bibcode : 2004ApPhL..84..287C . doi : 10.1063/1.1639514 .
↑ صن، ي، شيا، ي (2002). "تخليق جسيمات الذهب والفضة النانوية ذات الشكل المُتحكم به" . مجلة ساينس . 298 (5601): 2176-2179 . Bibcode : 2002Sci...298.2176S . doi : 10.1126 / science.1077229 . PMID 12481134. S2CID 16639413 .
↑ مورفي سي جيه (13 ديسمبر 2002). "علم المواد: المكعبات النانوية والصناديق النانوية". مجلة ساينس . 298 (5601): 2139-2141 . doi : 10.1126/science.1080007 . PMID 12481122. S2CID 136913833 .
↑ دوفريسن أ (يونيو 2013). "السليلوز النانوي: مادة نانوية حيوية جديدة لا تعرف الزمن" . مواد اليوم . 16 (6): 220-227 . doi : 10.1016/j.mattod.2013.06.004 .
↑ لو كور دي، براس جيه، دوفريسن إيه (10 مايو 2010). "جسيمات النشا النانوية: مراجعة". الجزيئات الحيوية الكبيرة . 11 (5): 1139-1153 . Bibcode : 2010Biomm..11.1139L . doi : 10.1021/bm901428y . PMID 20405913 .
1 2 لوتشيني أ، جيهو د.هـ، بيشوب ب، تران د، شيا س، دوفور ر.ل، وآخرون . (يناير 2008). "جسيمات الهيدروجيل الذكية: استخلاص المؤشرات الحيوية: تنقية أحادية الخطوة بالتقارب، والاستبعاد الحجمي، والحماية من التحلل" . رسائل نانو . 8 (1): 350-361 . Bibcode : 2008NanoL...8..350L . doi : 10.1021/ nl072174l . PMC 2877922. PMID 18076201 .
↑ غوميس سي جيه (2019). " نضج أوستوالد للجسيمات النانوية المحصورة: الاقتران الكيميائي الميكانيكي في المسام النانوية". نانوسكيل . 11 (15): 7386-7393 . doi : 10.1039/C9NR01349K . PMID 30938749. S2CID 91189669 .
↑ ثانه إن تي، ماكلين إن، محي الدين إس (2014). "آليات تكوين ونمو الجسيمات النانوية في المحلول" . مجلة الكيمياء. 114 ( 15): 7610-7630 . doi : 10.1021/cr400544s . PMID 25003956 .
↑ سيبما إس واي، رويز-هيرنانديز إس إي، نيركه جي، سويتايرت كيه، فيليبس إيه بي، كويبرز بي دبليو، وآخرون (2021). "التحكم في حجم جسيمات كربونات الكالسيوم _{باستخدام} نسب {Ca2 ⁺ }:{CO32– _} في البيئات المائية" . نمو البلورات وتصميمها . 21 (3): ^1576-1590 . doi : 10.1021 /acs.cgd.0c01403 . ISSN 1528-7505 . PMC 7976603. PMID 33762898 .
1 2 3 كولكارني إس إيه، كادام إس إس، ميكس إتش، ستانكيويتش إيه آي، تير هورست جيه إتش (2013). "حركية تكوين النوى البلورية من أوقات الحث وعرض المناطق شبه المستقرة". نمو البلورات وتصميمها . 13 (6): 2435-2440 . Bibcode : 2013CrGrD..13.2435K . doi : 10.1021/cg400139t .
^ فولمر م، ويبر من الألف إلى الياء (1927). “تكوين النواة في الأنظمة المفرطة التشبع”. Zeitschrift für Physikalische Chemie . 125 : 236 – 242.
↑ لامير، في. ك.، ودينغار، ر. هـ. (1950). "نظرية وإنتاج وآلية تكوين المحاليل الغروية أحادية التشتت". مجلة الجمعية الكيميائية الأمريكية . 72 (11): 4847-4854 . Bibcode : 1950JAChS..72.4847L . doi : 10.1021/ja01167a001 .
1 2 واتزكي، إم. أ.، وفينكي، آر. جي. (1997). "دراسات حركية وآلية لتكوين التجمعات النانوية للمعادن الانتقالية. آلية جديدة عند استخدام الهيدروجين كعامل مختزل: تكوين بطيء ومستمر ونمو سطحي سريع ذاتي التحفيز". مجلة الجمعية الكيميائية الأمريكية . 119 (43): 10382-10400 . Bibcode : 1997JAChS.11910382W . doi : 10.1021/ja9705102 .
↑ وايت هيد، سي بي، أوزكار، إس، فينكي، آر جي (2019). "نموذج لامير لعام 1950 لتكوين الجسيمات من خلال التكوين الفوري والنمو المتحكم فيه بالانتشار: نظرة تاريخية على أصول النموذج، وافتراضاته، ومعادلاته، وبيانات حركية تكوين غرواني الكبريت الأساسية". مجلة المواد الكيميائية . 31 (18): 7116-7132 . Bibcode : 2019ChMat..31.7116W . doi : 10.1021/acs.chemmater.9b01273 . hdl : 11511/32852 . S2CID 202880673 .
↑ وايت هيد سي بي، أوزكار إس، فينكي آر جي (2021). "نموذج لامير لعام 1950 لتكوين الجسيمات: مراجعة وتحليل نقدي لأساسه النظري الكلاسيكي للتنوي والتقلب، وللنماذج والآليات المنافسة لتغيرات الطور وتكوين الجسيمات، ثم تطبيقه على جسيمات نانوية من هاليد الفضة، وأشباه الموصلات، والمعادن، وأكاسيد المعادن" . مواد متقدمة 2 : 186-235 . doi : 10.1039 /d0ma00439a .
↑ الاتحاد الدولي للكيمياء البحتة والتطبيقية (IUPAC )، موسوعة المصطلحات الكيميائية ، الطبعة الخامسة (الكتاب الذهبي) (2025). النسخة الإلكترونية: (2006 – ) " نضج أوستوالد ". doi : 10.1351/goldbook.O04348
↑ هورنشتاين بي جيه، فينكي آر جي (2004). "دراسات حركية وآلية لتجمعات النانو للمعادن الانتقالية مع التركيز على تكتل تجمعات النانو: عرض لطريقة حركية تسمح برصد جميع المراحل الثلاث لتكوين تجمعات النانو وشيخوختها" . مجلة المواد الكيميائية . 16 (1): 139-150 . doi : 10.1021/cm034585i .
↑ بيسون سي، فيني إي إي، فينكي آر جي (2005). "آلية التجميع الذاتي للجسيمات النانوية للمعادن الانتقالية". مجلة الجمعية الكيميائية الأمريكية . 127 (22): 8179-8184 . Bibcode : 2005JAChS.127.8179B . doi : 10.1021/ja0504439 . PMID 15926847 .
↑ بيسون سي، فيني إي إي، فينكي آر جي (2005). "دراسات حركية وآلية لتكوين النوى النانوية، ونموها، ثم تكتلها: آلية أكثر عمومية من أربع خطوات تتضمن التحفيز الذاتي المزدوج". كيم. ماتير . 17 (20): 4925-4938 . doi : 10.1021/cm050207x .
↑ فيني إي إي، فينكي آر جي (2008). "آلية التحفيز الذاتي المزدوج ذات الأربع خطوات لتكوين ونمو وتكتل التجمعات النانوية للمعادن الانتقالية: دراسات تعتمد على المعدن، والرابطة، والتركيز، ودرجة الحرارة، والمذيب". مجلة المواد الكيميائية 20 (5): 1956-1970 . doi : 10.1021/cm071088j .
↑ كينت، ب. د.، موندلوخ، ج. إ.، فينكي، ر. ج. (2014). "آلية من أربع خطوات لتكوين محفزات غير متجانسة مدعومة بجزيئات نانوية عند ملامستها للمحلول: تحويل Ir(1,5-COD)Cl/γ-Al2O3 إلى Ir(0)~170/γ-Al2O3". مجلة الجمعية الكيميائية الأمريكية ، 136 (5): 1930-1941 . doi : 10.1021/ja410194r . PMID 24444431 .
↑ ثانه إن تي، ماكلين إن، محي الدين إس (2014). "آليات التكوين والنمو للجسيمات النانوية في المحلول" . مجلة الكيمياء. 114 ( 15): 7610-7630 . doi : 10.1021/cr400544s . PMID 25003956 .
↑ غراماتيكوبولوس، ب. (2019). "النمذجة الذرية لتكوين ونمو الجسيمات النانوية النقية والهجينة بواسطة ترسيب حزمة العناقيد" . الرأي الحالي في الهندسة الكيميائية . 23 : 164-173 . Bibcode : 2019COCE...23..164G . doi : 10.1016/j.coche.2019.04.004 . S2CID 181326215 .
↑ بوزيا سي، باتشيكو الثاني، روبي ك (ديسمبر 2007). "المواد النانوية والجسيمات النانوية: مصادرها وسميتها". التفاعلات الحيوية . 2 (4): MR17– MR71. arXiv : 0801.3280 . doi : 10.1116/1.2815690 . PMID 20419892. S2CID 35457219 .
↑ ASTM E 2456 06 المصطلحات القياسية المتعلقة بتقنية النانو
↑ فالنتي جي، رامبازو آر، بوناكي إس، بيتريزا إل، ماركاتشيو إم، مونتالتي إم، وآخرون (2016). "يؤدي التطعيم المتغير إلى تبديل الآلية في التلألؤ الكيميائي المُوَلَّد كهربائيًا لجزيئات السيليكا النانوية ذات الغلاف الأساسي Ru(bpy)32+". مجلة الجمعية الكيميائية الأمريكية . 138 (49): 15935-15942 . Bibcode : 2016JAChS.13815935V . doi : 10.1021/jacs.6b08239 . hdl : 11585/583548 . PMID 27960352 .
↑ فيكيلوف، ب. ج. (2010). "التنوي" . نمو البلورات وتصميمها . 10 (12): 5007-5019 . Bibcode : 2010CrGrD..10.5007V . doi : 10.1021/cg1011633 . PMC 2995260. PMID 21132117 .
↑ ثانه إن تي، ماكلين إن، محي الدين إس (2014). "آليات تكوين ونمو الجسيمات النانوية في المحلول" . مجلة الكيمياء . 114 (15): 7610-7630 . doi : 10.1021/cr400544s . PMID 25003956 .
↑ غوبين، سيرجي ب. (2009). الجسيمات النانوية المغناطيسية . وايلي-في سي إتش. رقم ISBN 978-3-527-40790-3.
↑ فولاث د، فيشر ف.د، هوليك د (23 أغسطس 2018). " طاقة سطح الجسيمات النانوية - تأثير حجم الجسيمات وبنيتها" . مجلة بيلشتاين لتقنية النانو . 9 : 2265-2276 . doi : 10.3762/bjnano.9.211 . PMC 6122122. PMID 30202695 .
↑ جيانغ كيو، ليانغ إل إتش، تشاو دي إس (يوليو 2001). "انكماش الشبكة والإجهاد السطحي للبلورات النانوية ذات التركيب المكعب المتمركز على الوجوه". مجلة الكيمياء الفيزيائية ب . 105 (27): 6275-6277 . رمز Bibcode : 2001JPCB..105.6275J . doi : 10.1021/jp010995n .
↑ كورتني، توماس هـ. (2000). السلوك الميكانيكي للمواد ( الطبعة الثانية). بوسطن: ماكجرو هيل. ISBN 0-07-028594-2. OCLC 41932585 .
↑ راموس م، أورتيز-جوردان ل، هورتادو-ماسياس أ، فلوريس س، إليزالدي-غاليندو ج ت، روشا س، وآخرون . (يناير 2013). "الصلابة ومعامل المرونة لجزيئات الذهب النانوية ذات التناظر السداسي" . المواد . 6 (1): 198-205 . Bibcode : 2013Mate....6..198R . doi : 10.3390/ ma6010198 . PMC 5452105. PMID 28809302 .
↑ أوه إس إتش، ليغروس إم، كينر دي، ديم جي (فبراير 2009). "ملاحظة مباشرة لتكوّن الخلع وهروبه في بلورة ألومنيوم أحادية دون الميكرومتر". مجلة نيتشر ماتيريالز . 8 (2): 95-100 . Bibcode : 2009NatMa...8...95O . doi : 10.1038/nmat2370 . PMID 19151703 .
^ فيروز واي، مورديهاي د (يناير 2016). “نحو قوة عالمية تعتمد على الحجم للجسيمات النانوية المكعبة المتمركزة حول الوجه”. اكتا ماديا . 103 : 433– 441. بيب كود : 2016AcMat.103..433F . دوى : 10.1016/j.actamat.2015.10.027 .
↑ كوليك أ، كيس أ، غريمو ج، هينغسبيرغر س، لونغو ج، زيسيت ب، وآخرون (2007)، "الخواص الميكانيكية على المستوى النانوي - تقنيات القياس والتطبيقات"، في بوشان ب (محرر)، دليل سبرينغر لتقنية النانو ، سلسلة أدلة سبرينغر، سبرينغر، الصفحات 1107-1136 ، رمز Bibcode : 2007shnt.book.1107K ، doi : 10.1007/978-3-540-29857-1_36 ، ISBN 978-3-540-29857-1
1 2 3 4 5 6 غو د، شي غ، لو ج (8 يناير 2014). "الخواص الميكانيكية للجسيمات النانوية: الأساسيات والتطبيقات" . مجلة الفيزياء د: الفيزياء التطبيقية . 47 (1) 013001. رمز Bibcode : 2014JPhD...47a3001G . doi : 10.1088/0022-3727/47/1/013001 . ISSN 0022-3727 .
تان إس ، شيرمان آر إل، فورد دبليو تي (1 أغسطس 2004). "ضغط الكريات المجهرية البوليمرية على المستوى النانوي باستخدام مجهر القوة الذرية". لانغمير . 20 (17): 7015-7020 . doi : 10.1021/la049597c . ISSN 0743-7463 . PMID 15301482 .
↑ أويانغ كيو، إيشيدا كيه، أوكادا كيه (15 يناير 2001). "دراسة الالتصاق الدقيق باستخدام مجهر القوة الذرية" . مجلة علوم الأسطح التطبيقية . 169-170 ( 1-2 ): 644-648 . رمز Bibcode : 2001ApSS..169..644O . doi : 10.1016/S0169-4332(00)00804-7 . ISSN 0169-4332 .
↑ لارسون، آي.، دروموند، سي. جيه.، تشان، دي. واي.، غريسر، إف. (1 ديسمبر 1993). "قياسات القوة المباشرة بين أسطح ثاني أكسيد التيتانيوم". مجلة الجمعية الكيميائية الأمريكية . 115 (25): 11885-11890 . Bibcode : 1993JAChS.11511885L . doi : 10.1021/ja00078a029 . ISSN 0002-7863 .
كابل ، م.، وبوت، هـ. ج. (2002). "تقنية المسبار الغرواني وتطبيقها على قياسات قوة الالتصاق" . توصيف الجسيمات وأنظمة الجسيمات . 19 (3): 129-143 . doi : 10.1002/1521-4117(200207)19:3 < 129::AID-PPSC129 > 3.0.CO ; 2-G . ISSN 1521-4117 .
↑ كاسياس جي، بالوماريس بايز جي بي، رودريغيز لوبيز جي إل، لوه جيه، بونس أ، إسبارزا آر، وآخرون . (11 ديسمبر 2012). “دراسة TEM في الموقع للسلوك الميكانيكي للجسيمات النانوية المزدوجة”. مجلة فلسفية . 92 (35): 4437– 4453. بيب كود : 2012PMag...92.4437C . دوى : 10.1080/14786435.2012.709951 . ردمك 1478-6435 . S2CID 137390443 .
1 2 بوفات، ب.، وبوريل، ج. ب. (1976). "تأثير الحجم على درجة انصهار جزيئات الذهب" . مجلة Physical Review A. 13 ( 6): 2287-2298 . Bibcode : 1976PhRvA..13.2287B . doi : 10.1103/PhysRevA.13.2287 .
1 2 3 هيواكوروبو واي إل، دومبروفسكي إل إيه، تشين سي، تيمتشينكو في، جيانغ إكس، بايك إس، وآخرون (2013). "طريقة "المضخة والمسبار" البلازمونية لدراسة السوائل النانوية شبه الشفافة". البصريات التطبيقية . 52 (24): 6041-50 . Bibcode : 2013ApOpt..52.6041H . doi : 10.1364/AO.52.006041 . PMID 24085009 .
↑ وو جيه، يو بي، سوشا إيه إس، سابلون كيه إيه، تشين إتش، تشو زد، وآخرون (1 أبريل 2015). "تحسين كفاءة النطاق العريض في الخلايا الشمسية ذات النقاط الكمومية المقترنة بنجوم نانوية بلازمونية متعددة الأشواك". طاقة النانو . 13 : 827-835 . Bibcode : 2015NEne...13..827W . doi : 10.1016/j.nanoen.2015.02.012 . S2CID 98282021 .
1 2 تايلور، ر. أ.، أوتانيكار، ت.، روزنغارتن، ج. (2012). "تحسين المرشحات البصرية القائمة على السوائل النانوية لأنظمة الخلايا الكهروضوئية/الحرارية" . الضوء: العلوم والتطبيقات . 1 (10) e34. Bibcode : 2012LSA.....1E..34T . doi : 10.1038/lsa.2012.34 .
1 2 تايلور، ر. أ.، أوتانيكار، ت. ب.، هيروكيروبو، ي.، بريموند، ف.، روزنغارتن، ج.، هوكس، إ. ر.، وآخرون . (2013). "جدوى المرشحات البصرية القائمة على السوائل النانوية" . البصريات التطبيقية . 52 (7): 1413-1422 . Bibcode : 2013ApOpt..52.1413T . doi : 10.1364/AO.52.001413 . hdl : 1959.4/unsworks_57107 . PMID 23458793 .
↑ تايلور، ر. أ.، فيلان، ب. إ.، أوتانيكار، ت. ب.، أدريان، ر.، براشر، ر. (2011). "توصيف الخصائص البصرية للسوائل النانوية: نحو جامعات شمسية فعالة للامتصاص المباشر" . رسائل أبحاث النانو . 6 (1): 225. Bibcode : 2011NRL ..... 6..225T . doi : 10.1186 / 1556-276X-6-225 . PMC 3211283. PMID 21711750 .
1 2 فالنتي جي، رامبازو إي، كيساركار إس، جينوفيز دي، فيوراني إيه، زانوت إيه، وآخرون (2018). "التألق الكيميائي المُوَلَّد كهربائيًا من جسيمات نانوية قائمة على معقدات معدنية لتطبيقات أجهزة الاستشعار عالية الحساسية". مراجعات كيمياء التناسق . 367 : 65-81 . doi : 10.1016/j.ccr.2018.04.011 . hdl : 11585/653909 . S2CID 103192810 .
1 2 3 تايلور ر، كولومب س، أوتانيكار ت، فيلان ب، غوناوان أ، ليف و، وآخرون (2013). "جسيمات صغيرة، تأثيرات كبيرة: مراجعة للتطبيقات المتنوعة للسوائل النانوية" . مجلة الفيزياء التطبيقية . 113 (1): 011301–011301–19. Bibcode : 2013JAP...113a1301T . doi : 10.1063/1.4754271 .
1 2 غوش تشودري ر، باريا س (11 أبريل 2012). "الجسيمات النانوية ذات النواة/الغلاف: فئاتها، وخصائصها، وآليات تصنيعها، وتوصيفها، وتطبيقاتها". مجلة المراجعات الكيميائية . 112 (4): 2373-2433 . doi : 10.1021/cr100449n . PMID 22204603 .
↑ لو جيه إف، تشين واي إتش، ين إف، كونغ إس كيه، هو إتش بي، يونغ كيه تي (ديسمبر 2019). "جسيمات نانوية ذات تحويل تصاعدي وتنازلي لتطبيقات الفوتونيات الحيوية والطب النانوي". مراجعات كيمياء التنسيق . 400 213042. doi : 10.1016/j.ccr.2019.213042 . S2CID 203938224 .
↑ يو ب، ياو ي، وو ج، نيو إكس، روغاش أ.ل، وانغ ز (ديسمبر 2017). "تأثيرات الجسيمات النانوية ذات النواة المعدنية البلازمونية والغلاف العازل على تعزيز امتصاص الضوء واسع النطاق في الخلايا الشمسية ذات الأغشية الرقيقة" . التقارير العلمية . 7 (1): 7696. Bibcode : 2017NatSR...7.7696Y . doi : 10.1038/ s41598-017-08077-9 . PMC 5550503. PMID 28794487 .
↑ وايتسايدز، جي إم، وآخرون (1991). "التجميع الذاتي الجزيئي والكيمياء النانوية: استراتيجية كيميائية لتخليق البنى النانوية". مجلة ساينس . 254 (5036): 1312-1319 . Bibcode : 1991Sci...254.1312W . doi : 10.1126/science.1962191 . PMID 1962191 .
↑ دابس، د. م. ، أكساي، إ. أ.، أكساي (2000). "السيراميك ذاتي التجميع". المراجعة السنوية للكيمياء الفيزيائية 51 : 601-622 . رمز Bibcode : 2000ARPC...51..601D . doi : 10.1146/annurev.physchem.51.1.601 . PMID 11031294. S2CID 14113689 .
تانكارد ، ر . إي.، روميجيو، ف.، أكازاوا، س. ك.، كرابي، أ.، سلوث، أ. ف.، سيشر، ن. م.، وآخرون . (2024). "جسيمات نانوية مستقرة مختارة الكتلة من AuTiOx لأكسدة أول أكسيد الكربون" . الكيمياء الفيزيائية والكيمياء الفيزيائية . 26 (12): 9253-9263 . Bibcode : 2024PCCP...26.9253T . doi : 10.1039/D4CP00211C . PMID 38445363 .
↑ أناندكومار م، بهاتاشاريا س، ديشباندي أ.س. (2019). "تخليق وتوصيف محاليل نانوية أحادية الطور متعددة المكونات من أكسيد الفلوريت عند درجات حرارة منخفضة" . RSC Advances . 9 (46): 26825–26830 . Bibcode : 2019RSCAd...926825A . doi : 10.1039/C9RA04636D . PMC 9070433. PMID 35528557 .
↑ حسيني م، مشرقي م، عشقي ح (2016). "التخليق الحيوي والنشاط المضاد للبكتيريا لجزيئات الذهب النانوية المغلفة بإنزيمات الاختزال" . رسائل الميكرو والنانو . 11 (9): 484-489 . doi : 10.1049/mnl.2016.0065 . S2CID 89082048 .
↑ سايتو تي، كيمورا إس، نيشياما واي، إيسوغاي إيه (أغسطس 2007). "ألياف السليلوز النانوية المُحضّرة بواسطة أكسدة السليلوز الطبيعي بوساطة TEMPO". الجزيئات الحيوية الكبيرة . 8 (8): 2485-2491 . doi : 10.1021/bm0703970 . PMID 17630692 .
↑ فان واي، سايتو تي، إيسوغاي إيه (17 مارس 2010). "شعيرات نانوية فردية من الكيتين مُحضّرة من كيتين ألفا منزوع الأسيتيل جزئيًا عن طريق تأيين سطح اللييف". بوليمرات الكربوهيدرات . 79 (4): 1046-1051 . doi : 10.1016/j.carbpol.2009.10.044 .
↑ حبيبي ي (2014). "التطورات الرئيسية في التعديل الكيميائي للنانوسليلوز". مجلة الجمعية الكيميائية ، 43 (5): 1519-1542 . Bibcode : 2014CSRev..43.1519H . doi : 10.1039/c3cs60204d . PMID 24316693 .
↑ جياين جي، شياوباو إف، دولبيك آر، سيون إكس، جوريفيتش جيه، بولس إم (أبريل 2010). "تطوير تصنيع المساحيق النانوية باستخدام بلازما الحث". علوم وتكنولوجيا البلازما . 12 (2): 188-199 . Bibcode : 2010PlST...12..188G . doi : 10.1088/1009-0630/12/2/12 . ISSN 1009-0630 . S2CID 250860605 .
1 2 غرانكفيست سي جي، وبورمان آر إيه (1976). "جسيمات معدنية فائقة الدقة" . مجلة الفيزياء التطبيقية . 47 (5): 2200-2219. Bibcode : 1976JAP....47.2200G . doi : 10.1063/1.322870 . S2CID 53659172 .
↑ هان، هـ.، وأفرباك، ر. س. (1990). "إنتاج مساحيق نانوية بلورية بواسطة الترسيب المغناطيسي". مجلة الفيزياء التطبيقية . 67 (2): 1113-1115. رمز Bibcode : 1990JAP....67.1113H . doi : 10.1063/1.345798 .
↑ وانغ جيه بي، باي جيه (2005). "جسيمات نانوية من نوع FeCo Au Ag ذات عزم مغناطيسي عالٍ وبنية غلافية". مجلة الفيزياء التطبيقية ، 87 : 152502. doi : 10.1063/1.2089171 .
1 2 هينيس م، لوتنيك أ، ماير إس جي (2014). "التخليق بمساعدة البلازما والتحليل عالي الدقة للجسيمات النانوية المغناطيسية ذات النواة والقشرة ثنائية المعدن غير المتناحية" . مجلة بيلشتاين لتقنية النانو . 5 : 466-475 . doi : 10.3762/bjnano.5.54 . PMC 3999878. PMID 24778973 .
↑ ياموسا د، روانو م، مارتينيز ل، مايورال أ، رومان إ، غارسيا-هيرنانديز م، وآخرون (2014). "الخطوة الحاسمة نحو هندسة مُخصصة للجسيمات النانوية ذات البنية الأساسية المغلفة (core@shell) والجسيمات النانوية ذات البنية الأساسية المغلفة المغلفة (core@shell@shell)". Nanoscale . 6 ( 22): 13483–13486 . Bibcode : 2014Nanos...613483L . doi : 10.1039/c4nr02913e . hdl : 10261/182011 . PMID 25180699 .
↑ ميشيلاكاكي، إي.، بوكوس، ن.، دراغاتوجيانيس، د.أ.، ستاثوبولوس، س.، شاريتيديس، ك.أ.، تسوكالاس، د. (27 يونيو 2018). " تخليق جسيمات نانوية من الهافنيوم وأغشية جسيمات نانوية من الهافنيوم عن طريق تكثيف الغاز والترسيب النشط" . مجلة بيلشتاين لتقنية النانو . 9 : 1868-1880 . doi : 10.3762/bjnano.9.179 . PMC 6036986. PMID 30013881 .
↑ بيلوني ج، مصطفوي م، ريميتا ح، مارينييه ج ل، ديلكورت أ م (1998). "تخليق التجمعات النانوية والغرويات النانوية أحادية ومتعددة المعادن باستخدام الإشعاع". المجلة الجديدة للكيمياء . 22 (11): 1239-1255. Bibcode : 1998NJCh...22.1239B . doi : 10.1039/A801445K .
↑ برينكر، سي جيه ، وشيرر، جي دبليو (1990). علم سول-جل: فيزياء وكيمياء معالجة سول-جل . دار النشر الأكاديمية. ISBN 978-0-12-134970-7.
↑ هينش إل إل، ويست جيه كيه (1990). "عملية سول-جل". مراجعات كيميائية . 90 : 33-72 . doi : 10.1021/cr00099a003 .
↑ كلاين ل (1994). بصريات سول-جل: المعالجة والتطبيقات . سبرينغر فيرلاغ. ISBN 978-0-7923-9424-2تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .
↑ كوريو، روبرت، آن، نغوين ترونغ (2009). الكيمياء الجزيئية للمواد النانوية المشتقة من طريقة سول-جل . جون وايلي وأولاده. ISBN 978-0-470-72117-9.
↑ صدري ر (15 أكتوبر 2017). "دراسة التوظيف الوظيفي الصديق للبيئة والسهل لصفائح الجرافين النانوية وتطبيقه في نقل الحرارة بالحمل". تحويل الطاقة وإدارتها . 150 : 26-36 . Bibcode : 2017ECM...150...26S . doi : 10.1016/j.enconman.2017.07.036 .
↑ برايم، ك. ل.، ووايتسايدز، ج. م. (1991). "الطبقات العضوية ذاتية التجميع: أنظمة نموذجية لدراسة امتزاز البروتينات على الأسطح". مجلة ساينس . 252 (5009): 1164-1167 . رمز Bibcode : 1991Sci...252.1164P . doi : 10.1126/science.252.5009.1164 . PMID 2031186. S2CID 26062996 .
↑ ليو و، غريتاك أ.ب، لي ج، وونغ س.ر، بارك ج، مارشال ل.ف، وآخرون . (20 يناير 2010). "نقاط كمومية مدمجة متوافقة حيوياً عبر تخليق ربيطة بوليمر عشوائي قائم على الإيميدازول بوساطة RAFT" . مجلة الجمعية الكيميائية الأمريكية . 132 (2): 472-483 . Bibcode : 2010JAChS.132..472L . doi : 10.1021/ ja908137d . PMC 2871316. PMID 20025223 .
↑ هوك ن، راكانييلو جي إف، أسبينال إس، دينورا ن، خوتوريانسكي في، بيرنكوب-شنورش أ (2022). " جسيمات نانوية مثيولة للتطبيقات الطبية الحيوية: محاكاة لعناصر الجسم الأساسية" . العلوم المتقدمة . 9 (1) 2102451. Bibcode : 2022AdvSc...902451H . doi : 10.1002/advs.202102451 . PMC 8728822. PMID 34773391 .
↑ أكرمان، م. إي. ، تشان، و. س.، لاكونين، ب.، بهاتيا، س. ن.، روسلاهتي، إي. (2002). "استهداف البلورات النانوية في الجسم الحي" . وقائع الأكاديمية الوطنية للعلوم في الولايات المتحدة الأمريكية . 99 (20): 12617-12621 . Bibcode : 2002PNAS...9912617A . doi : 10.1073 /pnas.152463399 . PMC 130509. PMID 12235356 .
↑ هوشينو أ، فوجيوكا ك، أوكو ت، ناكامورا س، سوغا م، ياماغوتشي ي، وآخرون (2004). "النقاط الكمومية الموجهة إلى العضية المحددة في الخلايا الحية" . علم الأحياء الدقيقة والمناعة . 48 (12): 985-994 . doi : 10.1111/j.1348-0421.2004.tb03621.x . PMID 15611617 .
↑ سوزوكي كي جي، فوجيوارا تي كي، إيديدين إم، كوسومي إيه (2007). "التجنيد الديناميكي لإنزيم فوسفوليباز سي في تجمعات مستقبلات مرتبطة بـ GPI ومثبتة مؤقتًا يحفز إشارات IP3 Ca2+: دراسة تتبع الجزيء المفرد 2" . مجلة بيولوجيا الخلية . 177 (4): 731-42 . doi : 10.1083/jcb.200609175 . PMC 2064217. PMID 17517965 .
↑ سونغ كيه إم، موسلي دي دبليو، بيل بي آر، تشانغ إس، جاكوبسون جيه إم (2004). "تخليق جسيمات الذهب النانوية أحادية الوظيفة بواسطة تفاعلات الطور الصلب fmoc". مجلة الجمعية الكيميائية الأمريكية . 126 (16): 5064-5065 . Bibcode : 2004JAChS.126.5064S . doi : 10.1021/ja049578p . PMID 15099078. S2CID 24702517 .
↑ فو أ، ميشيل سي إم، تشا ج، تشانغ هـ، يانغ هـ، أليفيساتوس إيه بي (2004). "بنى نانوية منفصلة من النقاط الكمومية/الذهب مع الحمض النووي". مجلة الجمعية الكيميائية الأمريكية . 126 (35): 10832-3 . Bibcode : 2004JAChS.12610832F . doi : 10.1021/ja046747x . PMID 15339154 .
↑ هاورث إم، ليو دبليو، بوثينفيتيل إس، تشنغ واي، مارشال إل إف، شميدت إم إم، وآخرون (2008). " نقاط كمومية أحادية التكافؤ صغيرة الحجم لتصوير المستقبلات على الخلايا الحية" . نيتشر ميثودز . 5 (5): 397-399 . doi : 10.1038/nmeth.1206 . PMC 2637151. PMID 18425138 .
↑ كامبل، سي تي (20 أغسطس 2013). "طاقة الجسيمات النانوية المعدنية المدعومة: علاقتها بمعدلات التلبيد والنشاط التحفيزي". مجلة أبحاث الكيمياء . 46 (8): 1712-1719 . doi : 10.1021/ar3003514 . ISSN 0001-4842 . PMID 23607711 .
↑ "الجسيمات النانوية تحاكي خلايا الدم الحمراء" . مؤرشف من الأصل في 1 يوليو 2011. تم الاطلاع عليه في 1 يوليو 2011 .
↑ أونودا، جي واي جونيور، وهينش، إل إل، محرران. (1979). معالجة السيراميك قبل الحرق . نيويورك: وايلي وأولاده. ISBN 978-0-471-65410-0.
↑ أكساي، آي إيه، لانج، إف إف، ديفيس، بي آي (1983). "تجانس مركبات Al2O3-ZrO2 بواسطة الترشيح الغرواني". مجلة الجمعية الأمريكية للخزف . 66 (10): C 190. doi : 10.1111/j.1151-2916.1983.tb10550.x .
↑ فرانكس، جي في، لانج، إف إف (1996). "التحول من اللدونة إلى الهشاشة في مساحيق الألومينا المشبعة المضغوطة". مجلة الجمعية الأمريكية للخزف . 79 (12): 3161-3168. doi : 10.1111 /j.1151-2916.1996.tb08091.x
↑ إيفانز، أ. ج.، دافيدج، ر. و. (1969). "قوة وكسر أكسيد المغنيسيوم متعدد البلورات كامل الكثافة". مجلة الفلسفة 20 (164): 373-388. رمز Bibcode : 1969PMag...20..373E . doi : 10.1080/14786436908228708 .
↑ إيفانز إيه جي، دافيدج آر دبليو (1970). "قوة وأكسدة نتريد السيليكون المُلبّد بالتفاعل". مجلة علوم المواد 5 ( 4): 314-325. Bibcode : 1970JMatS...5..314E . doi : 10.1007/BF02397783 . S2CID 137539240 .
↑ لانج إف إف، ميتكالف إم (يونيو 1983). "أصول الكسور المرتبطة بالمعالجة: الجزء الثاني، حركة التكتلات والأسطح الداخلية الشبيهة بالشقوق الناتجة عن التلبيد التفاضلي". مجلة الجمعية الأمريكية للخزف . 66 (6): 398-406 . doi : 10.1111/j.1151-2916.1983.tb10069.x .
↑ إيفانز، أ.ج. (1987). " اعتبارات تأثيرات عدم التجانس في التلبيد". مجلة الجمعية الأمريكية للخزف . 65 (10): 497-501 . doi : 10.1111/j.1151-2916.1982.tb10340.x
1 2 3 4 5 6 7 هاسيلوف م، ريدمان جيه دبليو، رانفيل جيه إف، تيدي ك (يوليو 2008). "منهجيات تحليل وتوصيف الجسيمات النانوية في تقييم المخاطر البيئية للجسيمات النانوية المصنعة". علم السموم البيئية . 17 (5): 344-361 . Bibcode : 2008Ecotx..17..344H . doi : 10.1007/s10646-008-0225-x . PMID 18483764. S2CID 25291395 .
↑ باورز، ك. و.، بالازويلوس، م.، مودجيل، ب. م.، روبرتس، س. م. (يناير 2007). "توصيف حجم وشكل وحالة تشتت الجسيمات النانوية للدراسات السمية". علم السموم النانوية . 1 (1): 42-51 . doi : 10.1080/17435390701314902 . S2CID 137174566 .
1 2 3 4 5 تيدي ك، بوكسال أ ب، تير س ب، لويس ج، ديفيد هـ، هاسيلوف م (يوليو 2008). "الكشف عن الجسيمات النانوية المصنعة وتوصيفها في الغذاء والبيئة" (ملف PDF) . إضافات الأغذية والملوثات: الجزء أ . 25 (7): 795-821 . doi : 10.1080/02652030802007553 . PMID 18569000. S2CID 23910918 .
↑ لينسينجر تي بي، روبن جي، سولانس سي، رامش آر (يناير 2011). "مواد مرجعية لقياس حجم الجسيمات النانوية". مجلة TrAC Trends in Analytical Chemistry . 30 (1): 18–27 . doi : 10.1016/j.trac.2010.09.005 . hdl : 10261/333681 .
↑ راوات، ب. س.، سريفاستافا، ر.، ديكسيت، ج.، أسوكان، ك. (2020). "تعديلات الترتيب الهيكلي والوظيفي والمغناطيسي في أكسيد الجرافين والجرافيت بواسطة تشعيع أيونات الذهب بطاقة 100 ميجا إلكترون فولت" . فراغ . 182 109700. Bibcode : 2020Vacuu.18209700R . doi : 10.1016/j.vacuum.2020.109700 . S2CID 225410221 .
↑ زورودو، م. أ.، ميديتشي، س.، ليدا، أ.، نورتشي، ف. م.، بيانا، ج. إ.، بيانا، م. (31 أكتوبر 2014). "سمية الجسيمات النانوية". الكيمياء الطبية الحالية . 21 (33): 3837-3853 . doi : 10.2174/0929867321666140601162314 . PMID 25306903. S2CID 24001137 .
↑ كريسبوني، جي.، نورتشي، في. إم.، لاخوفيتش، ج.، بيانا، إم.، ميديتشي، إس.، زورودو، إم. إيه. (2017). الفصل 18 - سمية الجسيمات النانوية: المسببات والآليات، في الهندسة النانوية المضادة للميكروبات . إلسيفير. الصفحات 511-546. doi : 10.1016/B978-0-323-52733-0.00018-5 . ISBN 978-0-323-52733-0.
^ منيوسيوالا أ، دار AS، المغني PA (1 مارس 2003). "«سدّ الفجوة»: العلم والأخلاق في تقنية النانو (ملف PDF) . تقنية النانو . 14 (3): R9– R13. doi : 10.1088/0957-4484/14/3/201 . S2CID 663082. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 26 سبتمبر 2020.
↑ «دراسة من جامعة ميسوري تكشف احتمال دخول الجسيمات النانوية السامة إلى سلسلة الغذاء البشري» . جامعة ميسوري . ٢٢ أغسطس ٢٠١٣. تاريخ الاطلاع: ٢٣ أغسطس ٢٠١٣ .
↑ يينغ، جاكي (2001). المواد النانوية التركيبية . نيويورك: أكاديميك برس. ISBN 978-0-12-744451-2تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .
↑ نوه إس واي، ناش إيه، نوتمان آر (2020). " تجمع الجسيمات النانوية المخططة في طبقات ثنائية من الفوسفوليبيدات المختلطة" . نانوسكيل . 12 (8): 4868-81 . doi : 10.1039/c9nr07106g . PMID 31916561. S2CID 210119752 .
↑ تقنيات النانو: 6. ما هي الآثار الضارة المحتملة للجسيمات النانوية؟ europa.eu
↑ ثاك، تي إتش إف، ويب، جيه آر، ناش، إيه، رابوبورت، جيه زد، نوتمان، آر. (2013). "نفاذية جسيمات البوليسترين النانوية عبر أغشية ثنائية الطبقة من الدهون النموذجية". المادة اللينة . 9 (43): 10265-10274. رمز Bibcode : 2013SMat....910265T . doi : 10.1039/c3sm51225h .
↑ غريليش سي، ديندورف جيه، سيمون تي، إيغلر جي، إيبل إم، كولر إم (يناير 2011). "امتصاص وتوزيع جزيئات الفضة النانوية داخل الخلايا الجذعية اللحمية المتوسطة البشرية". أكتا بيوماتيريليا . 7 (1): 347-354 . doi : 10.1016/j.actbio.2010.08.003 . PMID 20709196 .
↑ هانلي سي، ثوربر أ، حنا سي، بونوز أ، تشانغ جيه، وينجيت دي جي (ديسمبر 2009). "تأثير نوع الخلية وحجم جسيمات أكسيد الزنك النانوية على سمية الخلايا المناعية وتحفيز السيتوكينات" . رسائل أبحاث النانو . 4 (12): 1409-1420 . Bibcode : 2009NRL.....4.1409H . doi : 10.1007/ s11671-009-9413-8 . PMC 2894345. PMID 20652105 .
↑ فاينز تي، فونس تي (2009). "تقييم سلامة وفعالية التكلفة للأدوية النانوية المبكرة". مجلة القانون والطب . 16 (5): 822-45 . PMID 19554862 .
↑ بنسون، هـ. أ.، سارفيا ، ف.، ريسك، س.، روبرتس، م. س. (2005). "تأثير الموقع التشريحي والتركيبة الموضعية على اختراق واقيات الشمس للجلد" . العلاجات وإدارة المخاطر السريرية . 1 (3): 209-218 . PMC 1661631. PMID 18360561 .
↑ هوارد، ف. (2009). "بيان الأدلة: انبعاثات الجسيمات والصحة (مجلس الإدارة، بشأن منشأة رينغاسكيدي المقترحة لتحويل النفايات إلى طاقة)." تم الاطلاع عليه في 26 أبريل 2011.
↑ بيترز ن (مارس 2015). "ضغط الدم والتعرض لتلوث الهواء في المدرسة في نفس اليوم: علاقتهما بالجسيمات النانوية والخشنة لدى الأطفال" . منظورات الصحة البيئية . 123 (7): 737-742 . Bibcode : 2015EnvHP.123..737P . doi : 10.1289/ehp.1408121 (غير نشط في 29 يناير 2026). PMC 4492263. PMID 25756964 . {{cite journal}}: صيانة CS1: تم تعطيل DOI اعتبارًا من يناير 2026 ( رابط )
↑ Mapanao AK، Giannone G، Summa M، Ermini ML، Zamborlin A، Santi M، et al. (2020). "الحركية الحيوية وإزالة هياكل الذهب فائقة الصغر المستنشقة في النانو" . التقدم النانوي . 2 (9): 3815–3820 . بيب كود : 2020NanoA...2.3815M . دوى : 10.1039/D0NA00521E . بمك 9417912 . بميد 36132776 .
↑ كاسانو د، ماباناو أك، خلاصة م، فلاميديس واي، جيانوني جي، سانتي إم، وآخرون . (21 أكتوبر 2019). “السلامة الحيوية والحركية الحيوية للمعادن النبيلة: تأثير طبيعتها الكيميائية”. المواد الحيوية التطبيقية من ACS . 2 (10): 4464-4470 . دوى : 10.1021/acsabm.9b00630 . بميد 35021406 . S2CID 204266885 .
1 2 3 4 5 6 "المواد النانوية التي تقوم وكالة حماية البيئة بتقييمها" . وكالة حماية البيئة. مؤرشف من الأصل في 25 سبتمبر 2009. تم الاطلاع عليه في 6 فبراير 2013 .تتضمن هذه المقالة نصًا من هذا المصدر، وهو متاح للعموم .
↑ سوزان وايلاند وبينيلوبي فينير-كريسب. الحد من مخاطر المبيدات: نصف قرن من التقدم. رابطة خريجي وكالة حماية البيئة. مارس 2016.
↑ تاي واي، ميدجلي إيه سي (29 مارس 2022)، "الجسيمات النانوية في طب القلب والأوعية الدموية: اتجاهات علاج احتشاء عضلة القلب" ، المستحضرات الصيدلانية النانوية في الطب التجديدي ( الطبعة الأولى)، بوكا راتون: مطبعة سي آر سي، الصفحات 303-327 ، doi : 10.1201/9781003153504-17 ، ISBN 978-1-003-15350-4تم الاطلاع عليه بتاريخ 23 مايو 2022
↑ غو إكس، ليو زد، تاي واي، تشو لي، ليو كيه، كونغ دي، وآخرون . (1 أبريل 2022). "حوامل الهيدروجيل والجسيمات النانوية لعلاج أمراض الكلى: الاتجاهات والتطورات الحديثة" . التقدم في الهندسة الطبية الحيوية . 4 (2): 022006. Bibcode : 2022PBioE...4b2006G . doi : 10.1088/2516-1091/ ac6e18 . ISSN 2516-1091 . PMID 41287232. S2CID 248688540 .
↑ هابلر أ، أوسواغوو أ (2010). "بطاريات الكم الرقمية: تخزين الطاقة والمعلومات في مصفوفات الأنابيب النانوية المفرغة" . التعقيد . 15 (5): 48-55 . doi : 10.1002/cplx.20306 . S2CID 6994736 .
↑ ستيفنسون سي، هابلر أ (2015). " استقرار وتوصيلية الأسلاك ذاتية التجميع في مجال كهربائي عرضي" . تقارير علمية 5 15044. رمز Bibcode : 2015NatSR...515044S . doi : 10.1038/srep15044 . PMC 4604515. PMID 26463476 .
↑ هابلر أ، ليون د (2013). "اعتماد قوة العزل الكهربائي على حجم الفجوة في فجوات الفراغ النانوية". معاملات IEEE في العوازل الكهربائية . 20 (4): 1467-1471. Bibcode : 2013ITDEI..20.1467L . doi : 10.1109/TDEI.2013.6571470 . S2CID 709782 .
↑ أوميدفار أ (2016). "تعزيز التألق المعدني لأكسيد الجرافين بواسطة جسيمات البلاديوم النانوية في الجزء الأزرق المخضر من الطيف". الفيزياء الصينية ب . 25 (11) 118102. Bibcode : 2016ChPhB..25k8102O . doi : 10.1088/1674-1056/25/11/118102 . S2CID 125102995 .
↑ رشيديان، ف.م. (2017). "دراسة تأثير الحجم الخارجي للجسيمات النانوية الكروية من البلاديوم والذهب". المواد البصرية . 64 : 413-420 . Bibcode : 2017OptMa..64..413R . doi : 10.1016/j.optmat.2017.01.014 .
↑ أوميدفار أ (2018). "تحسين الخصائص البصرية غير الخطية لأكسيد الجرافين عن طريق إصلاحه بجزيئات البلاديوم النانوية". فيزيكا إي: الأنظمة منخفضة الأبعاد والتركيبات النانوية . 103 : 239-245 . Bibcode : 2018PhyE..103..239O . doi : 10.1016/j.physe.2018.06.013 . S2CID 125645480 .
↑ دوارتي، إف جيه ، وجيمس، آر أو (2003). "ليزر الحالة الصلبة القابل للضبط الذي يتضمن وسائط كسب من جسيمات نانوية بوليمرية مطعمة بصبغة". رسائل البصريات 28 ( 21): 2088-90 . رمز Bibcode : 2003OptL...28.2088D . doi : 10.1364/OL.28.002088 . PMID 14587824 .
↑ سينغ، ب. ن.، براتيكشا، ج. ف.، تشين، ج.، أتاناسوف، أ. ج. (2017). "الأساليب التجميعية القائمة على الجسيمات النانوية العضوية للعلاج الجيني". مجلة تريندز في التكنولوجيا الحيوية . 35 (12): 1121-1124 . doi : 10.1016/j.tibtech.2017.07.010 . PMID 28818304 . .
↑ وانغ ز، وانغ ز، لو و.و، تشن و، يانغ د، بنغ س (أكتوبر 2017). "استراتيجيات جديدة للمواد الحيوية لتوصيل عوامل النمو بشكل مُتحكم به للتطبيقات الطبية الحيوية" . NPG Asia Materials . 9 (10): e435. doi : 10.1038/am.2017.171 .
↑ Jóźwik A، Marchewka J، Strzałkowska N، Horbańczuk J، Szumacher-Strabel M، Cieślak A، وآخرون . (11 مايو 2018). "تأثير مستويات مختلفة من جزيئات النحاس والزنك والمنغنيز النانوية في النظام الغذائي للدجاج الرومي على نشاط أمينوببتيداز" . جزيئات . 23 (5): 1150. دوى : 10.3390 / جزيئات23051150 . بمك 6100587 . بميد 29751626 .
↑ "مختبر تقنية النانو في المنسوجات" . nanotextiles.human.cornell.edu . تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .
↑ إيفانز ب (يناير 2018). "التنبؤ بمقاومة الجسيمات النانوية عند أرقام رينولدز المنخفضة باستخدام منهج حل بولتزمان-BGK المباشر" (ملف PDF) . مجلة الفيزياء الحاسوبية . 352 : 123-141 . Bibcode : 2018JCoPh.352..123E . doi : 10.1016/j.jcp.2017.09.038 .
↑ حافظي، ف.، رانسينغ، ر. س.، لويس، ر. و. (14 سبتمبر 2017). "حساب مقاومة الهواء على الأسطوانات النانوية" (ملف PDF) . المجلة الدولية للأساليب العددية في الهندسة . 111 (11): 1025-1046 . Bibcode : 2017IJNME.111.1025H . doi : 10.1002/nme.5489 . S2CID 125299766 .
↑ شيراغيان، جي، ويستوبا، إم بي (ديسمبر 2020). "دراسة التقادم بالأشعة فوق البنفسجية على البيتومين المُعدَّل بمركب من الطين وجزيئات السيليكا المدخنة النانوية" . التقارير العلمية . 10 (1): 11216. Bibcode : 2020NatSR..1011216C . doi : 10.1038/s41598-020-68007-0 . PMC 7343882. PMID 32641741 .
↑ مينديز، بي بي، كونيوت، جيه، أفيتال، إيه، وآخرون. توصيل الأحماض النووية بتقنية النانو. نات ريف ميثودز برايمرز 2، 24 (2022). https://doi.org/10.1038/s43586-022-00104-y
↑ غافاس إس، قاضي إس، كاربينسكي تي إم (ديسمبر 2021). "الجسيمات النانوية لعلاج السرطان: التقدم الحالي والتحديات" . رسائل أبحاث النانو . 16 (1) 173. Bibcode : 2021NRL....16..173G . doi : 10.1186/s11671-021-03628-6 . ISSN 1556-276X . PMC 8645667. PMID 34866166 .
↑ بازاك ر، حوري م، العشي س، كامل س، رفعت ت (مايو 2015). "الاستهداف النشط للسرطان بواسطة الجسيمات النانوية: مراجعة شاملة للأدبيات" . مجلة أبحاث السرطان وعلم الأورام السريري . 141 (5): 769-784 . doi : 10.1007/s00432-014-1767-3 . ISSN 0171-5216 . PMC 4710367. PMID 25005786 .
↑ ديرام ن، تشانغ سي، كرمانيان إس إس، جونستون إيه بي، سوتش جي كي (مايو 2019). "جسيمات نانوية بوليمرية حساسة للأس الهيدروجيني لتوصيل الأدوية" . اتصالات سريعة في علم الجزيئات الكبيرة . 40 (10) e1800917. doi : 10.1002/marc.201800917 . ISSN 1022-1336 . PMID 30835923 .
↑ كريمي م، سهندي زانغ آباد ب، قاسمي أ، أميري م، بهرامي م، مالك زاد ح، وآخرون . (24 أغسطس 2016). "حاملات نانوية ذكية حساسة لدرجة الحرارة لتوصيل العوامل العلاجية: التطبيقات والتطورات الحديثة" . مجلة ACS للمواد والتطبيقات . 8 (33): 21107-21133 . Bibcode : 2016AAMI....821107K . doi : 10.1021/ acsami.6b00371 . ISSN 1944-8244 . PMC 5003094. PMID 27349465 .
↑ منيمة ح، محمد سلمان س، قاضي مصطفى م (22 مارس 2023). "آفاق العلاج الإشعاعي القائم على الجسيمات النانوية في علاج السرطان" . مجلة السرطانات . 15 (6): 1892. Bibcode : 2023Cance..15.1892H . doi : 10.3390/cancers15061892 . PMC 10047050. PMID 36980778 .
↑ "واقي الشمس" . إدارة الغذاء والدواء الأمريكية. مؤرشف من الأصل في 2 يونيو 2009. تم الاطلاع عليه في 6 ديسمبر 2016 .
↑ ميتشنيك، إم. أ.، فيرهيرست، د.، بينيل، إس. آر. (يناير 1999). "أكسيد الزنك فائق النعومة (Z-Cote) كعامل واقٍ من أشعة الشمس فوق البنفسجية UVA/UVB مستقر ضوئيًا". مجلة الأكاديمية الأمريكية للأمراض الجلدية . 40 (1): 85-90 . doi : 10.1016/s0190-9622(99)70532-3 . PMID 9922017 .
↑ هايم جي، فيلدر إي، طاهر إم إن، كالتبيتزل أ، هاينريش أور، بروشهاوزن سي، وآخرون . (21 مايو 2015). “التأثيرات السمية الجينية لجسيمات أكسيد الزنك النانوية”. مقياس النانو . 7 (19): 8931– 8. بيب كود : 2015نانوس...7.8931H . دوى : 10.1039/c5nr01167a . بميد 25916659 . S2CID 205976044 .
↑ وانغ ب، تشانغ ي، ماو ز، يو د، غاو س (1 أغسطس 2014). "سمية جسيمات أكسيد الزنك النانوية للخلايا البلعمية الكبيرة نتيجة امتصاص الخلايا وإطلاق أيونات الزنك داخلها". مجلة علوم النانو وتكنولوجيا النانو . 14 (8): 5688-5696 . doi : 10.1166/jnn.2014.8876 . PMID 25935990. S2CID 23744621 .
↑ غوسينز، آي.، كرمانيزاده، أ.، جاكوبسن، ن. ر.، لينز، أ. ج.، بوكرز، ب.، دي يونغ، و. هـ.، وآخرون . (2015). "تحديد المخاطر المقارن من خلال التعرض الرئوي لجرعة واحدة من أكسيد الزنك والمواد النانوية الفضية في الفئران" . PLOS ONE . 10 (5) e0126934. Bibcode : 2015PLoSO..1026934G . doi : 10.1371 /journal.pone.0126934 . PMC 4429007. PMID 25966284 .
↑ هاناغاتا ن، موريتا هـ (2015). "أيونات الكالسيوم تُنقذ خلايا الظهارة الرئوية البشرية من سمية جسيمات أكسيد الزنك النانوية" . مجلة العلوم السمية . 40 (5): 625-35 . doi : 10.2131/jts.40.625 . PMID 26354379 .
↑ كيم واي إتش، كواك كيه إيه، كيم تي إس، سيوك جيه إتش، روه إتش إس، لي جيه كيه، وآخرون . (30 يونيو 2015). "اعتلال الشبكية الناجم عن جسيمات أكسيد الزنك النانوية في الفئران: تقييم باستخدام التصوير المقطعي المحوسب الدقيق وعلم الأنسجة المرضية" . مجلة البحوث السمية . 31 (2): 157-163 . Bibcode : 2015ToxRe..31..157K . doi : 10.5487/TR.2015.31.2.157 . PMC 4505346. PMID 26191382 .
↑ موريديان م، خورسندي ل، طالبي أ.ر (2015). "التقييم المورفومتري والستيريولوجي لتأثيرات جسيمات أكسيد الزنك النانوية على نسيج الخصية في الفئران" . مجلة براتيسلافا الطبية . 116 (5): 321-325 . doi : 10.4149/bll_2015_060 . PMID 25924642 .
↑ سالاتا ، أو. في. (2004). "تطبيقات الجسيمات النانوية في علم الأحياء والطب" . مجلة تكنولوجيا النانو الحيوية . 2 (1) 3. doi : 10.1186/1477-3155-2-3 . PMC 419715. PMID 15119954 .

للمزيد من القراءة

جاكي واي. يينغ (2001). المواد النانوية التركيبية . دار النشر الأكاديمية. ص 5 وما يليها. ISBN 978-0-12-744451-2.
الجسيمات النانوية المستخدمة في تحويل الطاقة الشمسية ( ساينس ديلي ).
"الجسيمات النانوية: مراجعة في مجال الصحة المهنية" مؤرشفة بتاريخ 24 سبتمبر 2015 على موقع Wayback Machine، من تأليف آر جيه أيتكن وآخرين. تقرير بحثي رقم 274/2004 صادر عن الهيئة التنفيذية للصحة والسلامة.
"EMERGNANO: مراجعة للأبحاث المكتملة والقريبة من الاكتمال في مجال البيئة والصحة والسلامة المتعلقة بالمواد النانوية وتكنولوجيا النانو" بقلم آر جيه أيتكين وآخرين.
جهاز التحليل الديناميكي التفاضلي عالي النقل لدراسات الجسيمات النانوية بواسطة SEADM، 2014.

روابط خارجية

صور الجسيمات النانوية على موقع Nanohedron.com
محاضرات حول جميع مراحل علم وتكنولوجيا الجسيمات النانوية، مؤرشفة بتاريخ 29 أغسطس 2010 في أرشيف الإنترنت (Wayback Machine).
مشروع ENPRA – تقييم مخاطر الجسيمات النانوية المصنعة، وهو مشروع تابع للبرنامج الإطاري السابع للمفوضية الأوروبية بقيادة معهد الطب المهني.

[epaXXXXa-1] وكالة حماية البيئة الأمريكية (): " الوحدة 3: خصائص الجسيمات - فئات حجم الجسيمات ". من موقع وكالة حماية البيئة .

[iupac2012-2] 1 2 3 4 5 فيرت م، دوي ي، هيلويتش ك.هـ، هيس م، هودج ب، كوبيسا ب، وآخرون (2012). "مصطلحات البوليمرات الحيوية وتطبيقاتها (توصيات الاتحاد الدولي للكيمياء البحتة والتطبيقية 2012)" . الكيمياء البحتة والتطبيقية . 84 (2): 377-410 . doi : 10.1351/PAC-REC-10-12-04 . S2CID 98107080 .

[3] توريس-توريس سي، لوبيز-سواريز أ، كان-أوك ب، رانجيل-روخو ر، تامايو-ريفيرا ل، أوليفر أ (24 يوليو 2015). "تأثير كير البصري الجماعي الذي تُظهره تركيبة متكاملة من النقاط الكمومية السيليكونية وجزيئات الذهب النانوية المدمجة في السيليكا المزروعة بالأيونات" . تقنية النانو . 26 (29) 295701. Bibcode : 2015Nanot..26C5701T . doi : 10.1088/0957-4484 / 26/29/295701 . ISSN 0957-4484 . PMID 26135968. S2CID 45625439 .

[chae2003-4] 1 2 تشاي إس واي، بارك إم كيه، لي إس كيه، كيم تي واي، كيم إس كيه، لي دبليو آي (أغسطس 2003). "تحضير جسيمات نانوية من ثاني أكسيد التيتانيوم ذات حجم مُتحكم به واستخلاص أغشية محفزة ضوئية شفافة بصريًا". كيمياء المواد . 15 (17): 3326-3331 . Bibcode : 2003ChMat..15.3326C . doi : 10.1021/cm030171d .

[simo2011-5] جاك سيمونيس ج، كوتزي باسون أ (2011). "تقييم مرشح خزفي دقيق المسام منخفض التكلفة للقضاء على الكائنات الدقيقة المسببة للأمراض الشائعة". فيزياء وكيمياء الأرض، الأجزاء أ/ب/ج . 36 ( 14-15 ): 1129-1134 . Bibcode : 2011PCE....36.1129S . doi : 10.1016/j.pce.2011.07.064 .

[bati2015-6] 1 2 سيلفيرا باتيستا، سي. أ.، لارسون، ر. ج.، كوتوف، ن. أ. (9 أكتوبر 2015). "عدم جمع تفاعلات الجسيمات النانوية" . مجلة ساينس . 350 (6257) 1242477. doi : 10.1126/science.1242477 . PMID 26450215 .

[7] كاي دبليو، نيكس دبليو دي (سبتمبر 2016). العيوب في المواد الصلبة البلورية . كامبريدج كور. doi : 10.1017/cbo9781316389508 . ISBN 978-1-107-12313-7تم الاطلاع عليه بتاريخ 21 مايو 2020 .

[8] تشين سي سي، تشو سي، وايت إي آر، تشيو سي واي، سكوت إم سي، ريغان بي سي، وآخرون (أبريل 2013) . "التصوير ثلاثي الأبعاد للانخلاعات في جسيم نانوي بدقة ذرية". مجلة نيتشر . 496 (7443): 74-77 . Bibcode : 2013Natur.496...74C . doi : 10.1038/nature12009 . PMID 23535594. S2CID 4410909 .

[9] غو د، شي غ، لو ج (8 يناير 2014). "الخواص الميكانيكية للجسيمات النانوية: الأساسيات والتطبيقات" . مجلة الفيزياء د: الفيزياء التطبيقية . 47 (1) 013001. رمز Bibcode : 2014JPhD...47a3001G . doi : 10.1088/0022-3727/47/1/013001 .

[10] خان، إي.، سعيد، ك.، خان، إي. (نوفمبر 2019). "الجسيمات النانوية: خصائصها وتطبيقاتها وسميتها" . المجلة العربية للكيمياء . 12 (7): 908-931 . Bibcode : 2019ArJC...12..908K . doi : 10.1016/j.arabjc.2017.05.011 .

[11] كارلتون سي، رابنبرغ إل، فيريرا بي (سبتمبر 2008). "حول تكوين الانخلاعات الجزئية في الجسيمات النانوية". رسائل المجلة الفلسفية . 88 ( 9-10 ): 715-724 . Bibcode : 2008PMagL..88..715C . doi : 10.1080/09500830802307641 . S2CID 40776948 .

[12] "الهياكل النانوية غير المتناحية" . ميركين . تم الاطلاع عليه بتاريخ 22 أغسطس 2021 .

[Sajanlal-2011-13] 1 2 3 4 ساجانلال بي آر، سريبراساد تي إس، سامال إيه كيه، براديب تي (16 فبراير 2011). "المواد النانوية غير المتجانسة: التركيب، والنمو، والتجميع، والوظائف" . مراجعات النانو . 2 : 5883. doi : 10.3402/nano.v2i0.5883 . ISSN 2000-5121 . PMC 3215190. PMID 22110867 .

[ADARS108952-14] 1 2 كناور أ، كوهلر ج م (2016). "تفسير الرنين البصري المستوي المعتمد على الحجم للموشورات النانوية الفضية المثلثة". الكيمياء الفيزيائية والكيمياء الفيزيائية . 18 (23): 15943-15949 . Bibcode : 2016PCCP...1815943K . doi : 10.1039/c6cp00953k . PMID 27241479 .

[iupac1997-15] ماكنوت، آلان د.، ويلكنسون، أندرو ر.، محرران. (1997). موسوعة المصطلحات الكيميائية: توصيات الاتحاد الدولي للكيمياء البحتة والتطبيقية ( الطبعة الثانية). بلاكويل ساينس. ISBN 978-0-86542-684-9.

[alem2007-16] أليمان جيه في، تشادويك إيه في، هي جيه، هيس إم، هوري كيه، جونز آر جي، وآخرون . (1 يناير 2007). "تعريفات المصطلحات المتعلقة ببنية ومعالجة المحاليل الغروية، والهلاميات، والشبكات، والمواد الهجينة غير العضوية-العضوية (توصيات الاتحاد الدولي للكيمياء البحتة والتطبيقية 2007)" . الكيمياء البحتة والتطبيقية . 79 (10): 1801-1829 . Bibcode : 2007PApCh..79.1801A . doi : 10.1351/pac200779101801 . S2CID 97620232 .

[iso80004-2-17] "ISO/TS 80004-2: مفردات تقنيات النانو، الجزء 2: الأجسام النانوية" . المنظمة الدولية للتوحيد القياسي . 2015. تم الاطلاع عليه بتاريخ 18 يناير 2018 .

[fahlm2007-18] فاهلمان، ب. د. (2007). كيمياء المواد . سبرينغر. ص 282-283. ISBN 978-1-4020-6119-6.

[pais2005-19] بايس، أ. (2005). الرب دقيق: علم وحياة ألبرت أينشتاين . مطبعة جامعة أكسفورد. ISBN 978-0-19-280672-7تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .

[sima2018-20] 1 2 سيماكوف، س. ك. (2018). "نشأة الماس النانوي والميكروني في الطبيعة: نظرة عامة" . حدود علوم الأرض . 9 (6): 1849-1858 . Bibcode : 2018GeoFr...9.1849S . doi : 10.1016/j.gsf.2017.10.006 .

[sima2015-21] سيماكوف إس كيه، كوتشي إيه، سكريبانو في، كيمورا واي، هاما تي، سوزوكي إن، وآخرون (2015). " اكتشاف الماس النانوي في صخور زينوليث الوشاح الضحلة من نوع هيبليان" . التقارير العلمية . 5 10765. Bibcode : 2015NatSR...510765S . doi : 10.1038/srep10765 . PMC 5377066. PMID 26030133 .

[plan2012-22] بلين، ج. م. (2012). "الغبار الكوني في الغلاف الجوي للأرض" . مجلة الجمعية الكيميائية . 41 (19): 6507-6518 . Bibcode : 2012ChSRv..41.6507P . doi : 10.1039/C2CS35132C . PMID 22678029 .

[zook2001-23] زوك، هـ. أ. (2001). "قياسات المركبات الفضائية لتدفق الغبار الكوني". في: بوكر-إهرنبرينك، ب.، وشمتز، ب. (محرران). تراكم المادة خارج الأرض عبر تاريخ الأرض . بوسطن، ماساتشوستس: سبرينغر. ص 75-92 . doi : 10.1007/978-1-4419-8694-8_5 . ISBN 978-1-4613-4668-5.

[time2016-24] "الجدول الزمني لتكنولوجيا النانو | نانو" . www.nano.gov . تم الاطلاع عليه بتاريخ 12 ديسمبر 2016 .

[reiss2010-25] ريس، جي، وهوتن، أ (2010). "الجسيمات النانوية المغناطيسية" . في ساتلر، ك. د. (محرر). دليل الفيزياء النانوية: الجسيمات النانوية والنقاط الكمومية . مطبعة سي آر سي. ص 21. ISBN 978-1-4200-7545-8.

[khan2012-26] خان، ف. أ. (2012). أساسيات التكنولوجيا الحيوية . مطبعة سي آر سي. ص 328. ISBN 978-1-4398-2009-4.

[fara1857-27] فاراداي، مايكل (1857). "العلاقات التجريبية للذهب (وغيره من المعادن) بالضوء" . معاملات الجمعية الملكية بلندن ، 147 : 145-181. رمز Bibcode : 1857RSPT..147..145F . doi : 10.1098/rstl.1857.0011 .

[beil1903-28] بيلبي، جي تي (31 يناير 1904). "تأثير الحرارة والمذيبات على الأغشية الرقيقة من المعدن" . وقائع الجمعية الملكية في لندن . 72 ( 477-486 ): 226-235 . Bibcode : 1903RSPS...72..226B . doi : 10.1098/rspl.1903.0046 .

[turn1908-29] تيرنر، ت. (1908). "الفضة الشفافة والأغشية المعدنية الأخرى" . وقائع الجمعية الملكية أ . 81 (548): 301-310 . Bibcode : 1908RSPSA..81..301T . doi : 10.1098/rspa.1908.0084 . JSTOR 93060 .

[gran1976c-30] 1 2 غرانكفيست سي، بورمان آر، وينز جيه، سيفرز إيه (1976). "امتصاص الأشعة تحت الحمراء البعيدة في جزيئات الألومنيوم فائقة الدقة". رسائل المراجعة الفيزيائية . 37 (10): 625-629. Bibcode : 1976PhRvL..37..625G . doi : 10.1103/PhysRevLett.37.625 .

[haya1997-31] 1 2 3 4 هاياشي، سي.، أويدا، ر.، تاساكي، أ. (1997). الجسيمات فائقة الدقة: العلوم والتكنولوجيا الاستكشافية (ترجمة عام 1997 للتقرير الياباني لمشروع إراتو ذي الصلة 1981-1986) . منشورات نويز.

[kiss1999-32] 1 2 كيس إل بي، سودرلوند جيه، نيكلاسون جي إيه، غرانكفيست سي جي (1 مارس 1999). "نهج جديد لأصل التوزيعات اللوغاريتمية الطبيعية لأحجام الجسيمات النانوية". تقنية النانو . 10 (1): 25-28 . Bibcode : 1999Nanot..10...25K . doi : 10.1088/0957-4484/10/1/006 . S2CID 250854158 .

[agam2007-33] أغام، م. أ.، وغو، ك. (2007). "تعديل كريات البوليمر النانوية باستخدام حزمة الإلكترون" . مجلة علوم النانو وتكنولوجيا النانو . 7 (10): 3615-3619 . doi : 10.1166/jnn.2007.814 . PMID 18330181 .

[kral2015-34] كرالج إس، ماكوفيتش دي (27 أكتوبر 2015). "التجميع المغناطيسي لتجمعات جسيمات أكسيد الحديد النانوية فائقة المغناطيسية في سلاسل وحزم نانوية". ACS Nano . 9 (10): 9700-7 . Bibcode : 2015ACSNa...9.9700K . doi : 10.1021/acsnano.5b02328 . PMID 26394039 .

[choy2004-35] تشوي جيه إتش، جانغ إي إس، وون جيه إتش، تشونغ جيه إتش، جانغ دي جيه، كيم واي دبليو (2004). "طريقة المعالجة الحرارية المائية لإنتاج الشعاب المرجانية النانوية والألياف النانوية من أكسيد الزنك". مجلة الفيزياء التطبيقية ، 84 (2): 287. Bibcode : 2004ApPhL..84..287C . doi : 10.1063/1.1639514 .

[sun2002-36] صن، ي، شيا، ي (2002). "تخليق جسيمات الذهب والفضة النانوية ذات الشكل المُتحكم به" . مجلة ساينس . 298 (5601): 2176-2179 . Bibcode : 2002Sci...298.2176S . doi : 10.1126 / science.1077229 . PMID 12481134. S2CID 16639413 .

[murp2002-37] مورفي سي جيه (13 ديسمبر 2002). "علم المواد: المكعبات النانوية والصناديق النانوية". مجلة ساينس . 298 (5601): 2139-2141 . doi : 10.1126/science.1080007 . PMID 12481122. S2CID 136913833 .

[38] دوفريسن أ (يونيو 2013). "السليلوز النانوي: مادة نانوية حيوية جديدة لا تعرف الزمن" . مواد اليوم . 16 (6): 220-227 . doi : 10.1016/j.mattod.2013.06.004 .

[39] لو كور دي، براس جيه، دوفريسن إيه (10 مايو 2010). "جسيمات النشا النانوية: مراجعة". الجزيئات الحيوية الكبيرة . 11 (5): 1139-1153 . Bibcode : 2010Biomm..11.1139L . doi : 10.1021/bm901428y . PMID 20405913 .

[luch2008-40] 1 2 لوتشيني أ، جيهو د.هـ، بيشوب ب، تران د، شيا س، دوفور ر.ل، وآخرون . (يناير 2008). "جسيمات الهيدروجيل الذكية: استخلاص المؤشرات الحيوية: تنقية أحادية الخطوة بالتقارب، والاستبعاد الحجمي، والحماية من التحلل" . رسائل نانو . 8 (1): 350-361 . Bibcode : 2008NanoL...8..350L . doi : 10.1021/ nl072174l . PMC 2877922. PMID 18076201 .

[41] غوميس سي جيه (2019). " نضج أوستوالد للجسيمات النانوية المحصورة: الاقتران الكيميائي الميكانيكي في المسام النانوية". نانوسكيل . 11 (15): 7386-7393 . doi : 10.1039/C9NR01349K . PMID 30938749. S2CID 91189669 .

[42] ثانه إن تي، ماكلين إن، محي الدين إس (2014). "آليات تكوين ونمو الجسيمات النانوية في المحلول" . مجلة الكيمياء. 114 ( 15): 7610-7630 . doi : 10.1021/cr400544s . PMID 25003956 .

[Seepmaetal2021-43] سيبما إس واي، رويز-هيرنانديز إس إي، نيركه جي، سويتايرت كيه، فيليبس إيه بي، كويبرز بي دبليو، وآخرون (2021). "التحكم في حجم جسيمات كربونات الكالسيوم _{باستخدام} نسب {Ca2 ⁺ }:{CO32– _} في البيئات المائية" . نمو البلورات وتصميمها . 21 (3): ^1576-1590 . doi : 10.1021 /acs.cgd.0c01403 . ISSN 1528-7505 . PMC 7976603. PMID 33762898 .

[Crystal_Nucleation_Kinetics_from_In-44] 1 2 3 كولكارني إس إيه، كادام إس إس، ميكس إتش، ستانكيويتش إيه آي، تير هورست جيه إتش (2013). "حركية تكوين النوى البلورية من أوقات الحث وعرض المناطق شبه المستقرة". نمو البلورات وتصميمها . 13 (6): 2435-2440 . Bibcode : 2013CrGrD..13.2435K . doi : 10.1021/cg400139t .

[45] فولمر م، ويبر من الألف إلى الياء (1927). “تكوين النواة في الأنظمة المفرطة التشبع”. Zeitschrift für Physikalische Chemie . 125 : 236 – 242.

[46] لامير، في. ك.، ودينغار، ر. هـ. (1950). "نظرية وإنتاج وآلية تكوين المحاليل الغروية أحادية التشتت". مجلة الجمعية الكيميائية الأمريكية . 72 (11): 4847-4854 . Bibcode : 1950JAChS..72.4847L . doi : 10.1021/ja01167a001 .

[Transition_Metal_Nanocluster_Format-47] 1 2 واتزكي، إم. أ.، وفينكي، آر. جي. (1997). "دراسات حركية وآلية لتكوين التجمعات النانوية للمعادن الانتقالية. آلية جديدة عند استخدام الهيدروجين كعامل مختزل: تكوين بطيء ومستمر ونمو سطحي سريع ذاتي التحفيز". مجلة الجمعية الكيميائية الأمريكية . 119 (43): 10382-10400 . Bibcode : 1997JAChS.11910382W . doi : 10.1021/ja9705102 .

[48] وايت هيد، سي بي، أوزكار، إس، فينكي، آر جي (2019). "نموذج لامير لعام 1950 لتكوين الجسيمات من خلال التكوين الفوري والنمو المتحكم فيه بالانتشار: نظرة تاريخية على أصول النموذج، وافتراضاته، ومعادلاته، وبيانات حركية تكوين غرواني الكبريت الأساسية". مجلة المواد الكيميائية . 31 (18): 7116-7132 . Bibcode : 2019ChMat..31.7116W . doi : 10.1021/acs.chemmater.9b01273 . hdl : 11511/32852 . S2CID 202880673 .

[49] وايت هيد سي بي، أوزكار إس، فينكي آر جي (2021). "نموذج لامير لعام 1950 لتكوين الجسيمات: مراجعة وتحليل نقدي لأساسه النظري الكلاسيكي للتنوي والتقلب، وللنماذج والآليات المنافسة لتغيرات الطور وتكوين الجسيمات، ثم تطبيقه على جسيمات نانوية من هاليد الفضة، وأشباه الموصلات، والمعادن، وأكاسيد المعادن" . مواد متقدمة 2 : 186-235 . doi : 10.1039 /d0ma00439a .

[50] الاتحاد الدولي للكيمياء البحتة والتطبيقية (IUPAC )، موسوعة المصطلحات الكيميائية ، الطبعة الخامسة (الكتاب الذهبي) (2025). النسخة الإلكترونية: (2006 – ) " نضج أوستوالد ". doi : 10.1351/goldbook.O04348

[51] هورنشتاين بي جيه، فينكي آر جي (2004). "دراسات حركية وآلية لتجمعات النانو للمعادن الانتقالية مع التركيز على تكتل تجمعات النانو: عرض لطريقة حركية تسمح برصد جميع المراحل الثلاث لتكوين تجمعات النانو وشيخوختها" . مجلة المواد الكيميائية . 16 (1): 139-150 . doi : 10.1021/cm034585i .

[52] بيسون سي، فيني إي إي، فينكي آر جي (2005). "آلية التجميع الذاتي للجسيمات النانوية للمعادن الانتقالية". مجلة الجمعية الكيميائية الأمريكية . 127 (22): 8179-8184 . Bibcode : 2005JAChS.127.8179B . doi : 10.1021/ja0504439 . PMID 15926847 .

[53] بيسون سي، فيني إي إي، فينكي آر جي (2005). "دراسات حركية وآلية لتكوين النوى النانوية، ونموها، ثم تكتلها: آلية أكثر عمومية من أربع خطوات تتضمن التحفيز الذاتي المزدوج". كيم. ماتير . 17 (20): 4925-4938 . doi : 10.1021/cm050207x .

[54] فيني إي إي، فينكي آر جي (2008). "آلية التحفيز الذاتي المزدوج ذات الأربع خطوات لتكوين ونمو وتكتل التجمعات النانوية للمعادن الانتقالية: دراسات تعتمد على المعدن، والرابطة، والتركيز، ودرجة الحرارة، والمذيب". مجلة المواد الكيميائية 20 (5): 1956-1970 . doi : 10.1021/cm071088j .

[55] كينت، ب. د.، موندلوخ، ج. إ.، فينكي، ر. ج. (2014). "آلية من أربع خطوات لتكوين محفزات غير متجانسة مدعومة بجزيئات نانوية عند ملامستها للمحلول: تحويل Ir(1,5-COD)Cl/γ-Al2O3 إلى Ir(0)~170/γ-Al2O3". مجلة الجمعية الكيميائية الأمريكية ، 136 (5): 1930-1941 . doi : 10.1021/ja410194r . PMID 24444431 .

[56] ثانه إن تي، ماكلين إن، محي الدين إس (2014). "آليات التكوين والنمو للجسيمات النانوية في المحلول" . مجلة الكيمياء. 114 ( 15): 7610-7630 . doi : 10.1021/cr400544s . PMID 25003956 .

[57] غراماتيكوبولوس، ب. (2019). "النمذجة الذرية لتكوين ونمو الجسيمات النانوية النقية والهجينة بواسطة ترسيب حزمة العناقيد" . الرأي الحالي في الهندسة الكيميائية . 23 : 164-173 . Bibcode : 2019COCE...23..164G . doi : 10.1016/j.coche.2019.04.004 . S2CID 181326215 .

[buze2007-58] بوزيا سي، باتشيكو الثاني، روبي ك (ديسمبر 2007). "المواد النانوية والجسيمات النانوية: مصادرها وسميتها". التفاعلات الحيوية . 2 (4): MR17– MR71. arXiv : 0801.3280 . doi : 10.1116/1.2815690 . PMID 20419892. S2CID 35457219 .

[vale2016a-59] ASTM E 2456 06 المصطلحات القياسية المتعلقة بتقنية النانو

[vale2016e-60] فالنتي جي، رامبازو آر، بوناكي إس، بيتريزا إل، ماركاتشيو إم، مونتالتي إم، وآخرون (2016). "يؤدي التطعيم المتغير إلى تبديل الآلية في التلألؤ الكيميائي المُوَلَّد كهربائيًا لجزيئات السيليكا النانوية ذات الغلاف الأساسي Ru(bpy)32+". مجلة الجمعية الكيميائية الأمريكية . 138 (49): 15935-15942 . Bibcode : 2016JAChS.13815935V . doi : 10.1021/jacs.6b08239 . hdl : 11585/583548 . PMID 27960352 .

[61] فيكيلوف، ب. ج. (2010). "التنوي" . نمو البلورات وتصميمها . 10 (12): 5007-5019 . Bibcode : 2010CrGrD..10.5007V . doi : 10.1021/cg1011633 . PMC 2995260. PMID 21132117 .

[62] ثانه إن تي، ماكلين إن، محي الدين إس (2014). "آليات تكوين ونمو الجسيمات النانوية في المحلول" . مجلة الكيمياء . 114 (15): 7610-7630 . doi : 10.1021/cr400544s . PMID 25003956 .

[gubi2009-63] غوبين، سيرجي ب. (2009). الجسيمات النانوية المغناطيسية . وايلي-في سي إتش. رقم ISBN 978-3-527-40790-3.

[64] فولاث د، فيشر ف.د، هوليك د (23 أغسطس 2018). " طاقة سطح الجسيمات النانوية - تأثير حجم الجسيمات وبنيتها" . مجلة بيلشتاين لتقنية النانو . 9 : 2265-2276 . doi : 10.3762/bjnano.9.211 . PMC 6122122. PMID 30202695 .

[65] جيانغ كيو، ليانغ إل إتش، تشاو دي إس (يوليو 2001). "انكماش الشبكة والإجهاد السطحي للبلورات النانوية ذات التركيب المكعب المتمركز على الوجوه". مجلة الكيمياء الفيزيائية ب . 105 (27): 6275-6277 . رمز Bibcode : 2001JPCB..105.6275J . doi : 10.1021/jp010995n .

[66] كورتني، توماس هـ. (2000). السلوك الميكانيكي للمواد ( الطبعة الثانية). بوسطن: ماكجرو هيل. ISBN 0-07-028594-2. OCLC 41932585 .

[67] راموس م، أورتيز-جوردان ل، هورتادو-ماسياس أ، فلوريس س، إليزالدي-غاليندو ج ت، روشا س، وآخرون . (يناير 2013). "الصلابة ومعامل المرونة لجزيئات الذهب النانوية ذات التناظر السداسي" . المواد . 6 (1): 198-205 . Bibcode : 2013Mate....6..198R . doi : 10.3390/ ma6010198 . PMC 5452105. PMID 28809302 .

[68] أوه إس إتش، ليغروس إم، كينر دي، ديم جي (فبراير 2009). "ملاحظة مباشرة لتكوّن الخلع وهروبه في بلورة ألومنيوم أحادية دون الميكرومتر". مجلة نيتشر ماتيريالز . 8 (2): 95-100 . Bibcode : 2009NatMa...8...95O . doi : 10.1038/nmat2370 . PMID 19151703 .

[69] فيروز واي، مورديهاي د (يناير 2016). “نحو قوة عالمية تعتمد على الحجم للجسيمات النانوية المكعبة المتمركزة حول الوجه”. اكتا ماديا . 103 : 433– 441. بيب كود : 2016AcMat.103..433F . دوى : 10.1016/j.actamat.2015.10.027 .

[70] كوليك أ، كيس أ، غريمو ج، هينغسبيرغر س، لونغو ج، زيسيت ب، وآخرون (2007)، "الخواص الميكانيكية على المستوى النانوي - تقنيات القياس والتطبيقات"، في بوشان ب (محرر)، دليل سبرينغر لتقنية النانو ، سلسلة أدلة سبرينغر، سبرينغر، الصفحات 1107-1136 ، رمز Bibcode : 2007shnt.book.1107K ، doi : 10.1007/978-3-540-29857-1_36 ، ISBN 978-3-540-29857-1

[Guo-2014-71] 1 2 3 4 5 6 غو د، شي غ، لو ج (8 يناير 2014). "الخواص الميكانيكية للجسيمات النانوية: الأساسيات والتطبيقات" . مجلة الفيزياء د: الفيزياء التطبيقية . 47 (1) 013001. رمز Bibcode : 2014JPhD...47a3001G . doi : 10.1088/0022-3727/47/1/013001 . ISSN 0022-3727 .

[Tan-2004-72] تان إس ، شيرمان آر إل، فورد دبليو تي (1 أغسطس 2004). "ضغط الكريات المجهرية البوليمرية على المستوى النانوي باستخدام مجهر القوة الذرية". لانغمير . 20 (17): 7015-7020 . doi : 10.1021/la049597c . ISSN 0743-7463 . PMID 15301482 .

[73] أويانغ كيو، إيشيدا كيه، أوكادا كيه (15 يناير 2001). "دراسة الالتصاق الدقيق باستخدام مجهر القوة الذرية" . مجلة علوم الأسطح التطبيقية . 169-170 ( 1-2 ): 644-648 . رمز Bibcode : 2001ApSS..169..644O . doi : 10.1016/S0169-4332(00)00804-7 . ISSN 0169-4332 .

[74] لارسون، آي.، دروموند، سي. جيه.، تشان، دي. واي.، غريسر، إف. (1 ديسمبر 1993). "قياسات القوة المباشرة بين أسطح ثاني أكسيد التيتانيوم". مجلة الجمعية الكيميائية الأمريكية . 115 (25): 11885-11890 . Bibcode : 1993JAChS.11511885L . doi : 10.1021/ja00078a029 . ISSN 0002-7863 .

[Kappl-2002-75] كابل ، م.، وبوت، هـ. ج. (2002). "تقنية المسبار الغرواني وتطبيقها على قياسات قوة الالتصاق" . توصيف الجسيمات وأنظمة الجسيمات . 19 (3): 129-143 . doi : 10.1002/1521-4117(200207)19:3 < 129::AID-PPSC129 > 3.0.CO ; 2-G . ISSN 1521-4117 .

[76] كاسياس جي، بالوماريس بايز جي بي، رودريغيز لوبيز جي إل، لوه جيه، بونس أ، إسبارزا آر، وآخرون . (11 ديسمبر 2012). “دراسة TEM في الموقع للسلوك الميكانيكي للجسيمات النانوية المزدوجة”. مجلة فلسفية . 92 (35): 4437– 4453. بيب كود : 2012PMag...92.4437C . دوى : 10.1080/14786435.2012.709951 . ردمك 1478-6435 . S2CID 137390443 .

[buff1976-77] 1 2 بوفات، ب.، وبوريل، ج. ب. (1976). "تأثير الحجم على درجة انصهار جزيئات الذهب" . مجلة Physical Review A. 13 ( 6): 2287-2298 . Bibcode : 1976PhRvA..13.2287B . doi : 10.1103/PhysRevA.13.2287 .

[hewa2013-78] 1 2 3 هيواكوروبو واي إل، دومبروفسكي إل إيه، تشين سي، تيمتشينكو في، جيانغ إكس، بايك إس، وآخرون (2013). "طريقة "المضخة والمسبار" البلازمونية لدراسة السوائل النانوية شبه الشفافة". البصريات التطبيقية . 52 (24): 6041-50 . Bibcode : 2013ApOpt..52.6041H . doi : 10.1364/AO.52.006041 . PMID 24085009 .

[wu2015-79] وو جيه، يو بي، سوشا إيه إس، سابلون كيه إيه، تشين إتش، تشو زد، وآخرون (1 أبريل 2015). "تحسين كفاءة النطاق العريض في الخلايا الشمسية ذات النقاط الكمومية المقترنة بنجوم نانوية بلازمونية متعددة الأشواك". طاقة النانو . 13 : 827-835 . Bibcode : 2015NEne...13..827W . doi : 10.1016/j.nanoen.2015.02.012 . S2CID 98282021 .

[tayl2012a-80] 1 2 تايلور، ر. أ.، أوتانيكار، ت.، روزنغارتن، ج. (2012). "تحسين المرشحات البصرية القائمة على السوائل النانوية لأنظمة الخلايا الكهروضوئية/الحرارية" . الضوء: العلوم والتطبيقات . 1 (10) e34. Bibcode : 2012LSA.....1E..34T . doi : 10.1038/lsa.2012.34 .

[tayl2013c-81] 1 2 تايلور، ر. أ.، أوتانيكار، ت. ب.، هيروكيروبو، ي.، بريموند، ف.، روزنغارتن، ج.، هوكس، إ. ر.، وآخرون . (2013). "جدوى المرشحات البصرية القائمة على السوائل النانوية" . البصريات التطبيقية . 52 (7): 1413-1422 . Bibcode : 2013ApOpt..52.1413T . doi : 10.1364/AO.52.001413 . hdl : 1959.4/unsworks_57107 . PMID 23458793 .

[tayl2011-82] تايلور، ر. أ.، فيلان، ب. إ.، أوتانيكار، ت. ب.، أدريان، ر.، براشر، ر. (2011). "توصيف الخصائص البصرية للسوائل النانوية: نحو جامعات شمسية فعالة للامتصاص المباشر" . رسائل أبحاث النانو . 6 (1): 225. Bibcode : 2011NRL ..... 6..225T . doi : 10.1186 / 1556-276X-6-225 . PMC 3211283. PMID 21711750 .

[vale2018a-83] 1 2 فالنتي جي، رامبازو إي، كيساركار إس، جينوفيز دي، فيوراني إيه، زانوت إيه، وآخرون (2018). "التألق الكيميائي المُوَلَّد كهربائيًا من جسيمات نانوية قائمة على معقدات معدنية لتطبيقات أجهزة الاستشعار عالية الحساسية". مراجعات كيمياء التناسق . 367 : 65-81 . doi : 10.1016/j.ccr.2018.04.011 . hdl : 11585/653909 . S2CID 103192810 .

[tayl2013b-84] 1 2 3 تايلور ر، كولومب س، أوتانيكار ت، فيلان ب، غوناوان أ، ليف و، وآخرون (2013). "جسيمات صغيرة، تأثيرات كبيرة: مراجعة للتطبيقات المتنوعة للسوائل النانوية" . مجلة الفيزياء التطبيقية . 113 (1): 011301–011301–19. Bibcode : 2013JAP...113a1301T . doi : 10.1063/1.4754271 .

[chau2012-85] 1 2 غوش تشودري ر، باريا س (11 أبريل 2012). "الجسيمات النانوية ذات النواة/الغلاف: فئاتها، وخصائصها، وآليات تصنيعها، وتوصيفها، وتطبيقاتها". مجلة المراجعات الكيميائية . 112 (4): 2373-2433 . doi : 10.1021/cr100449n . PMID 22204603 .

[jacky2019-86] لو جيه إف، تشين واي إتش، ين إف، كونغ إس كيه، هو إتش بي، يونغ كيه تي (ديسمبر 2019). "جسيمات نانوية ذات تحويل تصاعدي وتنازلي لتطبيقات الفوتونيات الحيوية والطب النانوي". مراجعات كيمياء التنسيق . 400 213042. doi : 10.1016/j.ccr.2019.213042 . S2CID 203938224 .

[yu2017-87] يو ب، ياو ي، وو ج، نيو إكس، روغاش أ.ل، وانغ ز (ديسمبر 2017). "تأثيرات الجسيمات النانوية ذات النواة المعدنية البلازمونية والغلاف العازل على تعزيز امتصاص الضوء واسع النطاق في الخلايا الشمسية ذات الأغشية الرقيقة" . التقارير العلمية . 7 (1): 7696. Bibcode : 2017NatSR...7.7696Y . doi : 10.1038/ s41598-017-08077-9 . PMC 5550503. PMID 28794487 .

[white1991-88] وايتسايدز، جي إم، وآخرون (1991). "التجميع الذاتي الجزيئي والكيمياء النانوية: استراتيجية كيميائية لتخليق البنى النانوية". مجلة ساينس . 254 (5036): 1312-1319 . Bibcode : 1991Sci...254.1312W . doi : 10.1126/science.1962191 . PMID 1962191 .

[dabbs2000-89] دابس، د. م. ، أكساي، إ. أ.، أكساي (2000). "السيراميك ذاتي التجميع". المراجعة السنوية للكيمياء الفيزيائية 51 : 601-622 . رمز Bibcode : 2000ARPC...51..601D . doi : 10.1146/annurev.physchem.51.1.601 . PMID 11031294. S2CID 14113689 .

[TankardPCCP2024-90] تانكارد ، ر . إي.، روميجيو، ف.، أكازاوا، س. ك.، كرابي، أ.، سلوث، أ. ف.، سيشر، ن. م.، وآخرون . (2024). "جسيمات نانوية مستقرة مختارة الكتلة من AuTiOx لأكسدة أول أكسيد الكربون" . الكيمياء الفيزيائية والكيمياء الفيزيائية . 26 (12): 9253-9263 . Bibcode : 2024PCCP...26.9253T . doi : 10.1039/D4CP00211C . PMID 38445363 .

[anan2019-91] أناندكومار م، بهاتاشاريا س، ديشباندي أ.س. (2019). "تخليق وتوصيف محاليل نانوية أحادية الطور متعددة المكونات من أكسيد الفلوريت عند درجات حرارة منخفضة" . RSC Advances . 9 (46): 26825–26830 . Bibcode : 2019RSCAd...926825A . doi : 10.1039/C9RA04636D . PMC 9070433. PMID 35528557 .

[92] حسيني م، مشرقي م، عشقي ح (2016). "التخليق الحيوي والنشاط المضاد للبكتيريا لجزيئات الذهب النانوية المغلفة بإنزيمات الاختزال" . رسائل الميكرو والنانو . 11 (9): 484-489 . doi : 10.1049/mnl.2016.0065 . S2CID 89082048 .

[93] سايتو تي، كيمورا إس، نيشياما واي، إيسوغاي إيه (أغسطس 2007). "ألياف السليلوز النانوية المُحضّرة بواسطة أكسدة السليلوز الطبيعي بوساطة TEMPO". الجزيئات الحيوية الكبيرة . 8 (8): 2485-2491 . doi : 10.1021/bm0703970 . PMID 17630692 .

[94] فان واي، سايتو تي، إيسوغاي إيه (17 مارس 2010). "شعيرات نانوية فردية من الكيتين مُحضّرة من كيتين ألفا منزوع الأسيتيل جزئيًا عن طريق تأيين سطح اللييف". بوليمرات الكربوهيدرات . 79 (4): 1046-1051 . doi : 10.1016/j.carbpol.2009.10.044 .

[95] حبيبي ي (2014). "التطورات الرئيسية في التعديل الكيميائي للنانوسليلوز". مجلة الجمعية الكيميائية ، 43 (5): 1519-1542 . Bibcode : 2014CSRev..43.1519H . doi : 10.1039/c3cs60204d . PMID 24316693 .

[96] جياين جي، شياوباو إف، دولبيك آر، سيون إكس، جوريفيتش جيه، بولس إم (أبريل 2010). "تطوير تصنيع المساحيق النانوية باستخدام بلازما الحث". علوم وتكنولوجيا البلازما . 12 (2): 188-199 . Bibcode : 2010PlST...12..188G . doi : 10.1088/1009-0630/12/2/12 . ISSN 1009-0630 . S2CID 250860605 .

[gran1976-97] 1 2 غرانكفيست سي جي، وبورمان آر إيه (1976). "جسيمات معدنية فائقة الدقة" . مجلة الفيزياء التطبيقية . 47 (5): 2200-2219. Bibcode : 1976JAP....47.2200G . doi : 10.1063/1.322870 . S2CID 53659172 .

[hahn1990-98] هان، هـ.، وأفرباك، ر. س. (1990). "إنتاج مساحيق نانوية بلورية بواسطة الترسيب المغناطيسي". مجلة الفيزياء التطبيقية . 67 (2): 1113-1115. رمز Bibcode : 1990JAP....67.1113H . doi : 10.1063/1.345798 .

[wang2005-99] وانغ جيه بي، باي جيه (2005). "جسيمات نانوية من نوع FeCo Au Ag ذات عزم مغناطيسي عالٍ وبنية غلافية". مجلة الفيزياء التطبيقية ، 87 : 152502. doi : 10.1063/1.2089171 .

[henn2014-100] 1 2 هينيس م، لوتنيك أ، ماير إس جي (2014). "التخليق بمساعدة البلازما والتحليل عالي الدقة للجسيمات النانوية المغناطيسية ذات النواة والقشرة ثنائية المعدن غير المتناحية" . مجلة بيلشتاين لتقنية النانو . 5 : 466-475 . doi : 10.3762/bjnano.5.54 . PMC 3999878. PMID 24778973 .

[llam2014-101] ياموسا د، روانو م، مارتينيز ل، مايورال أ، رومان إ، غارسيا-هيرنانديز م، وآخرون (2014). "الخطوة الحاسمة نحو هندسة مُخصصة للجسيمات النانوية ذات البنية الأساسية المغلفة (core@shell) والجسيمات النانوية ذات البنية الأساسية المغلفة المغلفة (core@shell@shell)". Nanoscale . 6 ( 22): 13483–13486 . Bibcode : 2014Nanos...613483L . doi : 10.1039/c4nr02913e . hdl : 10261/182011 . PMID 25180699 .

[mich2018-102] ميشيلاكاكي، إي.، بوكوس، ن.، دراغاتوجيانيس، د.أ.، ستاثوبولوس، س.، شاريتيديس، ك.أ.، تسوكالاس، د. (27 يونيو 2018). " تخليق جسيمات نانوية من الهافنيوم وأغشية جسيمات نانوية من الهافنيوم عن طريق تكثيف الغاز والترسيب النشط" . مجلة بيلشتاين لتقنية النانو . 9 : 1868-1880 . doi : 10.3762/bjnano.9.179 . PMC 6036986. PMID 30013881 .

[bello1998-103] بيلوني ج، مصطفوي م، ريميتا ح، مارينييه ج ل، ديلكورت أ م (1998). "تخليق التجمعات النانوية والغرويات النانوية أحادية ومتعددة المعادن باستخدام الإشعاع". المجلة الجديدة للكيمياء . 22 (11): 1239-1255. Bibcode : 1998NJCh...22.1239B . doi : 10.1039/A801445K .

[brin1990-104] برينكر، سي جيه ، وشيرر، جي دبليو (1990). علم سول-جل: فيزياء وكيمياء معالجة سول-جل . دار النشر الأكاديمية. ISBN 978-0-12-134970-7.

[hench1990-105] هينش إل إل، ويست جيه كيه (1990). "عملية سول-جل". مراجعات كيميائية . 90 : 33-72 . doi : 10.1021/cr00099a003 .

[klein1994-106] كلاين ل (1994). بصريات سول-جل: المعالجة والتطبيقات . سبرينغر فيرلاغ. ISBN 978-0-7923-9424-2تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .

[corr2009-107] كوريو، روبرت، آن، نغوين ترونغ (2009). الكيمياء الجزيئية للمواد النانوية المشتقة من طريقة سول-جل . جون وايلي وأولاده. ISBN 978-0-470-72117-9.

[sadr2017-108] صدري ر (15 أكتوبر 2017). "دراسة التوظيف الوظيفي الصديق للبيئة والسهل لصفائح الجرافين النانوية وتطبيقه في نقل الحرارة بالحمل". تحويل الطاقة وإدارتها . 150 : 26-36 . Bibcode : 2017ECM...150...26S . doi : 10.1016/j.enconman.2017.07.036 .

[prim1991-109] برايم، ك. ل.، ووايتسايدز، ج. م. (1991). "الطبقات العضوية ذاتية التجميع: أنظمة نموذجية لدراسة امتزاز البروتينات على الأسطح". مجلة ساينس . 252 (5009): 1164-1167 . رمز Bibcode : 1991Sci...252.1164P . doi : 10.1126/science.252.5009.1164 . PMID 2031186. S2CID 26062996 .

[liu2010-110] ليو و، غريتاك أ.ب، لي ج، وونغ س.ر، بارك ج، مارشال ل.ف، وآخرون . (20 يناير 2010). "نقاط كمومية مدمجة متوافقة حيوياً عبر تخليق ربيطة بوليمر عشوائي قائم على الإيميدازول بوساطة RAFT" . مجلة الجمعية الكيميائية الأمريكية . 132 (2): 472-483 . Bibcode : 2010JAChS.132..472L . doi : 10.1021/ ja908137d . PMC 2871316. PMID 20025223 .

[111] هوك ن، راكانييلو جي إف، أسبينال إس، دينورا ن، خوتوريانسكي في، بيرنكوب-شنورش أ (2022). " جسيمات نانوية مثيولة للتطبيقات الطبية الحيوية: محاكاة لعناصر الجسم الأساسية" . العلوم المتقدمة . 9 (1) 2102451. Bibcode : 2022AdvSc...902451H . doi : 10.1002/advs.202102451 . PMC 8728822. PMID 34773391 .

[aker2002-112] أكرمان، م. إي. ، تشان، و. س.، لاكونين، ب.، بهاتيا، س. ن.، روسلاهتي، إي. (2002). "استهداف البلورات النانوية في الجسم الحي" . وقائع الأكاديمية الوطنية للعلوم في الولايات المتحدة الأمريكية . 99 (20): 12617-12621 . Bibcode : 2002PNAS...9912617A . doi : 10.1073 /pnas.152463399 . PMC 130509. PMID 12235356 .

[hosh2004-113] هوشينو أ، فوجيوكا ك، أوكو ت، ناكامورا س، سوغا م، ياماغوتشي ي، وآخرون (2004). "النقاط الكمومية الموجهة إلى العضية المحددة في الخلايا الحية" . علم الأحياء الدقيقة والمناعة . 48 (12): 985-994 . doi : 10.1111/j.1348-0421.2004.tb03621.x . PMID 15611617 .

[suzu2007-114] سوزوكي كي جي، فوجيوارا تي كي، إيديدين إم، كوسومي إيه (2007). "التجنيد الديناميكي لإنزيم فوسفوليباز سي في تجمعات مستقبلات مرتبطة بـ GPI ومثبتة مؤقتًا يحفز إشارات IP3 Ca2+: دراسة تتبع الجزيء المفرد 2" . مجلة بيولوجيا الخلية . 177 (4): 731-42 . doi : 10.1083/jcb.200609175 . PMC 2064217. PMID 17517965 .

[sung2004-115] سونغ كيه إم، موسلي دي دبليو، بيل بي آر، تشانغ إس، جاكوبسون جيه إم (2004). "تخليق جسيمات الذهب النانوية أحادية الوظيفة بواسطة تفاعلات الطور الصلب fmoc". مجلة الجمعية الكيميائية الأمريكية . 126 (16): 5064-5065 . Bibcode : 2004JAChS.126.5064S . doi : 10.1021/ja049578p . PMID 15099078. S2CID 24702517 .

[fu2004-116] فو أ، ميشيل سي إم، تشا ج، تشانغ هـ، يانغ هـ، أليفيساتوس إيه بي (2004). "بنى نانوية منفصلة من النقاط الكمومية/الذهب مع الحمض النووي". مجلة الجمعية الكيميائية الأمريكية . 126 (35): 10832-3 . Bibcode : 2004JAChS.12610832F . doi : 10.1021/ja046747x . PMID 15339154 .

[howa2008-117] هاورث إم، ليو دبليو، بوثينفيتيل إس، تشنغ واي، مارشال إل إف، شميدت إم إم، وآخرون (2008). " نقاط كمومية أحادية التكافؤ صغيرة الحجم لتصوير المستقبلات على الخلايا الحية" . نيتشر ميثودز . 5 (5): 397-399 . doi : 10.1038/nmeth.1206 . PMC 2637151. PMID 18425138 .

[118] كامبل، سي تي (20 أغسطس 2013). "طاقة الجسيمات النانوية المعدنية المدعومة: علاقتها بمعدلات التلبيد والنشاط التحفيزي". مجلة أبحاث الكيمياء . 46 (8): 1712-1719 . doi : 10.1021/ar3003514 . ISSN 0001-4842 . PMID 23607711 .

[physwo2011-119] "الجسيمات النانوية تحاكي خلايا الدم الحمراء" . مؤرشف من الأصل في 1 يوليو 2011. تم الاطلاع عليه في 1 يوليو 2011 .

[onoda1979-120] أونودا، جي واي جونيور، وهينش، إل إل، محرران. (1979). معالجة السيراميك قبل الحرق . نيويورك: وايلي وأولاده. ISBN 978-0-471-65410-0.

[aksay1983-121] أكساي، آي إيه، لانج، إف إف، ديفيس، بي آي (1983). "تجانس مركبات Al2O3-ZrO2 بواسطة الترشيح الغرواني". مجلة الجمعية الأمريكية للخزف . 66 (10): C 190. doi : 10.1111/j.1151-2916.1983.tb10550.x .

[fran1996-122] فرانكس، جي في، لانج، إف إف (1996). "التحول من اللدونة إلى الهشاشة في مساحيق الألومينا المشبعة المضغوطة". مجلة الجمعية الأمريكية للخزف . 79 (12): 3161-3168. doi : 10.1111 /j.1151-2916.1996.tb08091.x

[evan1969b-123] إيفانز، أ. ج.، دافيدج، ر. و. (1969). "قوة وكسر أكسيد المغنيسيوم متعدد البلورات كامل الكثافة". مجلة الفلسفة 20 (164): 373-388. رمز Bibcode : 1969PMag...20..373E . doi : 10.1080/14786436908228708 .

[evan1970c-124] إيفانز إيه جي، دافيدج آر دبليو (1970). "قوة وأكسدة نتريد السيليكون المُلبّد بالتفاعل". مجلة علوم المواد 5 ( 4): 314-325. Bibcode : 1970JMatS...5..314E . doi : 10.1007/BF02397783 . S2CID 137539240 .

[lange1983-125] لانج إف إف، ميتكالف إم (يونيو 1983). "أصول الكسور المرتبطة بالمعالجة: الجزء الثاني، حركة التكتلات والأسطح الداخلية الشبيهة بالشقوق الناتجة عن التلبيد التفاضلي". مجلة الجمعية الأمريكية للخزف . 66 (6): 398-406 . doi : 10.1111/j.1151-2916.1983.tb10069.x .

[evan1987d-126] إيفانز، أ.ج. (1987). " اعتبارات تأثيرات عدم التجانس في التلبيد". مجلة الجمعية الأمريكية للخزف . 65 (10): 497-501 . doi : 10.1111/j.1151-2916.1982.tb10340.x

[hass2008-127] 1 2 3 4 5 6 7 هاسيلوف م، ريدمان جيه دبليو، رانفيل جيه إف، تيدي ك (يوليو 2008). "منهجيات تحليل وتوصيف الجسيمات النانوية في تقييم المخاطر البيئية للجسيمات النانوية المصنعة". علم السموم البيئية . 17 (5): 344-361 . Bibcode : 2008Ecotx..17..344H . doi : 10.1007/s10646-008-0225-x . PMID 18483764. S2CID 25291395 .

[powe2007-128] باورز، ك. و.، بالازويلوس، م.، مودجيل، ب. م.، روبرتس، س. م. (يناير 2007). "توصيف حجم وشكل وحالة تشتت الجسيمات النانوية للدراسات السمية". علم السموم النانوية . 1 (1): 42-51 . doi : 10.1080/17435390701314902 . S2CID 137174566 .

[boxa2008-129] 1 2 3 4 5 تيدي ك، بوكسال أ ب، تير س ب، لويس ج، ديفيد هـ، هاسيلوف م (يوليو 2008). "الكشف عن الجسيمات النانوية المصنعة وتوصيفها في الغذاء والبيئة" (ملف PDF) . إضافات الأغذية والملوثات: الجزء أ . 25 (7): 795-821 . doi : 10.1080/02652030802007553 . PMID 18569000. S2CID 23910918 .

[lins2011-130] لينسينجر تي بي، روبن جي، سولانس سي، رامش آر (يناير 2011). "مواد مرجعية لقياس حجم الجسيمات النانوية". مجلة TrAC Trends in Analytical Chemistry . 30 (1): 18–27 . doi : 10.1016/j.trac.2010.09.005 . hdl : 10261/333681 .

[131] راوات، ب. س.، سريفاستافا، ر.، ديكسيت، ج.، أسوكان، ك. (2020). "تعديلات الترتيب الهيكلي والوظيفي والمغناطيسي في أكسيد الجرافين والجرافيت بواسطة تشعيع أيونات الذهب بطاقة 100 ميجا إلكترون فولت" . فراغ . 182 109700. Bibcode : 2020Vacuu.18209700R . doi : 10.1016/j.vacuum.2020.109700 . S2CID 225410221 .

[zoro2014-132] زورودو، م. أ.، ميديتشي، س.، ليدا، أ.، نورتشي، ف. م.، بيانا، ج. إ.، بيانا، م. (31 أكتوبر 2014). "سمية الجسيمات النانوية". الكيمياء الطبية الحالية . 21 (33): 3837-3853 . doi : 10.2174/0929867321666140601162314 . PMID 25306903. S2CID 24001137 .

[cris2017-133] كريسبوني، جي.، نورتشي، في. إم.، لاخوفيتش، ج.، بيانا، إم.، ميديتشي، إس.، زورودو، إم. إيه. (2017). الفصل 18 - سمية الجسيمات النانوية: المسببات والآليات، في الهندسة النانوية المضادة للميكروبات . إلسيفير. الصفحات 511-546. doi : 10.1016/B978-0-323-52733-0.00018-5 . ISBN 978-0-323-52733-0.

[mnyu2003-134] منيوسيوالا أ، دار AS، المغني PA (1 مارس 2003). "«سدّ الفجوة»: العلم والأخلاق في تقنية النانو (ملف PDF) . تقنية النانو . 14 (3): R9– R13. doi : 10.1088/0957-4484/14/3/201 . S2CID 663082. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 26 سبتمبر 2020.

[mu2013-135] «دراسة من جامعة ميسوري تكشف احتمال دخول الجسيمات النانوية السامة إلى سلسلة الغذاء البشري» . جامعة ميسوري . ٢٢ أغسطس ٢٠١٣. تاريخ الاطلاع: ٢٣ أغسطس ٢٠١٣ .

[ying2016-136] يينغ، جاكي (2001). المواد النانوية التركيبية . نيويورك: أكاديميك برس. ISBN 978-0-12-744451-2تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .

[137] نوه إس واي، ناش إيه، نوتمان آر (2020). " تجمع الجسيمات النانوية المخططة في طبقات ثنائية من الفوسفوليبيدات المختلطة" . نانوسكيل . 12 (8): 4868-81 . doi : 10.1039/c9nr07106g . PMID 31916561. S2CID 210119752 .

[euheXXXX-138] تقنيات النانو: 6. ما هي الآثار الضارة المحتملة للجسيمات النانوية؟ europa.eu

[thak2013-139] ثاك، تي إتش إف، ويب، جيه آر، ناش، إيه، رابوبورت، جيه زد، نوتمان، آر. (2013). "نفاذية جسيمات البوليسترين النانوية عبر أغشية ثنائية الطبقة من الدهون النموذجية". المادة اللينة . 9 (43): 10265-10274. رمز Bibcode : 2013SMat....910265T . doi : 10.1039/c3sm51225h .

[greu2011-140] غريليش سي، ديندورف جيه، سيمون تي، إيغلر جي، إيبل إم، كولر إم (يناير 2011). "امتصاص وتوزيع جزيئات الفضة النانوية داخل الخلايا الجذعية اللحمية المتوسطة البشرية". أكتا بيوماتيريليا . 7 (1): 347-354 . doi : 10.1016/j.actbio.2010.08.003 . PMID 20709196 .

[hanle2009-141] هانلي سي، ثوربر أ، حنا سي، بونوز أ، تشانغ جيه، وينجيت دي جي (ديسمبر 2009). "تأثير نوع الخلية وحجم جسيمات أكسيد الزنك النانوية على سمية الخلايا المناعية وتحفيز السيتوكينات" . رسائل أبحاث النانو . 4 (12): 1409-1420 . Bibcode : 2009NRL.....4.1409H . doi : 10.1007/ s11671-009-9413-8 . PMC 2894345. PMID 20652105 .

[vines2009-142] فاينز تي، فونس تي (2009). "تقييم سلامة وفعالية التكلفة للأدوية النانوية المبكرة". مجلة القانون والطب . 16 (5): 822-45 . PMID 19554862 .

[bens2005-143] بنسون، هـ. أ.، سارفيا ، ف.، ريسك، س.، روبرتس، م. س. (2005). "تأثير الموقع التشريحي والتركيبة الموضعية على اختراق واقيات الشمس للجلد" . العلاجات وإدارة المخاطر السريرية . 1 (3): 209-218 . PMC 1661631. PMID 18360561 .

[howa2009-144] هوارد، ف. (2009). "بيان الأدلة: انبعاثات الجسيمات والصحة (مجلس الإدارة، بشأن منشأة رينغاسكيدي المقترحة لتحويل النفايات إلى طاقة)." تم الاطلاع عليه في 26 أبريل 2011.

[piet2015-145] بيترز ن (مارس 2015). "ضغط الدم والتعرض لتلوث الهواء في المدرسة في نفس اليوم: علاقتهما بالجسيمات النانوية والخشنة لدى الأطفال" . منظورات الصحة البيئية . 123 (7): 737-742 . Bibcode : 2015EnvHP.123..737P . doi : 10.1289/ehp.1408121 (غير نشط في 29 يناير 2026). PMC 4492263. PMID 25756964 . {{cite journal}}: صيانة CS1: تم تعطيل DOI اعتبارًا من يناير 2026 ( رابط )

[146] Mapanao AK، Giannone G، Summa M، Ermini ML، Zamborlin A، Santi M، et al. (2020). "الحركية الحيوية وإزالة هياكل الذهب فائقة الصغر المستنشقة في النانو" . التقدم النانوي . 2 (9): 3815–3820 . بيب كود : 2020NanoA...2.3815M . دوى : 10.1039/D0NA00521E . بمك 9417912 . بميد 36132776 .

[147] كاسانو د، ماباناو أك، خلاصة م، فلاميديس واي، جيانوني جي، سانتي إم، وآخرون . (21 أكتوبر 2019). “السلامة الحيوية والحركية الحيوية للمعادن النبيلة: تأثير طبيعتها الكيميائية”. المواد الحيوية التطبيقية من ACS . 2 (10): 4464-4470 . دوى : 10.1021/acsabm.9b00630 . بميد 35021406 . S2CID 204266885 .

[epa2013a-148] 1 2 3 4 5 6 "المواد النانوية التي تقوم وكالة حماية البيئة بتقييمها" . وكالة حماية البيئة. مؤرشف من الأصل في 25 سبتمبر 2009. تم الاطلاع عليه في 6 فبراير 2013 .تتضمن هذه المقالة نصًا من هذا المصدر، وهو متاح للعموم .

[wayla2016-149] سوزان وايلاند وبينيلوبي فينير-كريسب. الحد من مخاطر المبيدات: نصف قرن من التقدم. رابطة خريجي وكالة حماية البيئة. مارس 2016.

[150] تاي واي، ميدجلي إيه سي (29 مارس 2022)، "الجسيمات النانوية في طب القلب والأوعية الدموية: اتجاهات علاج احتشاء عضلة القلب" ، المستحضرات الصيدلانية النانوية في الطب التجديدي ( الطبعة الأولى)، بوكا راتون: مطبعة سي آر سي، الصفحات 303-327 ، doi : 10.1201/9781003153504-17 ، ISBN 978-1-003-15350-4تم الاطلاع عليه بتاريخ 23 مايو 2022

[151] غو إكس، ليو زد، تاي واي، تشو لي، ليو كيه، كونغ دي، وآخرون . (1 أبريل 2022). "حوامل الهيدروجيل والجسيمات النانوية لعلاج أمراض الكلى: الاتجاهات والتطورات الحديثة" . التقدم في الهندسة الطبية الحيوية . 4 (2): 022006. Bibcode : 2022PBioE...4b2006G . doi : 10.1088/2516-1091/ ac6e18 . ISSN 2516-1091 . PMID 41287232. S2CID 248688540 .

[hubler2010-152] هابلر أ، أوسواغوو أ (2010). "بطاريات الكم الرقمية: تخزين الطاقة والمعلومات في مصفوفات الأنابيب النانوية المفرغة" . التعقيد . 15 (5): 48-55 . doi : 10.1002/cplx.20306 . S2CID 6994736 .

[steph2015-153] ستيفنسون سي، هابلر أ (2015). " استقرار وتوصيلية الأسلاك ذاتية التجميع في مجال كهربائي عرضي" . تقارير علمية 5 15044. رمز Bibcode : 2015NatSR...515044S . doi : 10.1038/srep15044 . PMC 4604515. PMID 26463476 .

[hubler2013-154] هابلر أ، ليون د (2013). "اعتماد قوة العزل الكهربائي على حجم الفجوة في فجوات الفراغ النانوية". معاملات IEEE في العوازل الكهربائية . 20 (4): 1467-1471. Bibcode : 2013ITDEI..20.1467L . doi : 10.1109/TDEI.2013.6571470 . S2CID 709782 .

[omid2019-155] أوميدفار أ (2016). "تعزيز التألق المعدني لأكسيد الجرافين بواسطة جسيمات البلاديوم النانوية في الجزء الأزرق المخضر من الطيف". الفيزياء الصينية ب . 25 (11) 118102. Bibcode : 2016ChPhB..25k8102O . doi : 10.1088/1674-1056/25/11/118102 . S2CID 125102995 .

[rash2017-156] رشيديان، ف.م. (2017). "دراسة تأثير الحجم الخارجي للجسيمات النانوية الكروية من البلاديوم والذهب". المواد البصرية . 64 : 413-420 . Bibcode : 2017OptMa..64..413R . doi : 10.1016/j.optmat.2017.01.014 .

[omid2018-157] أوميدفار أ (2018). "تحسين الخصائص البصرية غير الخطية لأكسيد الجرافين عن طريق إصلاحه بجزيئات البلاديوم النانوية". فيزيكا إي: الأنظمة منخفضة الأبعاد والتركيبات النانوية . 103 : 239-245 . Bibcode : 2018PhyE..103..239O . doi : 10.1016/j.physe.2018.06.013 . S2CID 125645480 .

[duar2003-158] دوارتي، إف جيه ، وجيمس، آر أو (2003). "ليزر الحالة الصلبة القابل للضبط الذي يتضمن وسائط كسب من جسيمات نانوية بوليمرية مطعمة بصبغة". رسائل البصريات 28 ( 21): 2088-90 . رمز Bibcode : 2003OptL...28.2088D . doi : 10.1364/OL.28.002088 . PMID 14587824 .

[singh2017-159] سينغ، ب. ن.، براتيكشا، ج. ف.، تشين، ج.، أتاناسوف، أ. ج. (2017). "الأساليب التجميعية القائمة على الجسيمات النانوية العضوية للعلاج الجيني". مجلة تريندز في التكنولوجيا الحيوية . 35 (12): 1121-1124 . doi : 10.1016/j.tibtech.2017.07.010 . PMID 28818304 . .

[wang2017-160] وانغ ز، وانغ ز، لو و.و، تشن و، يانغ د، بنغ س (أكتوبر 2017). "استراتيجيات جديدة للمواد الحيوية لتوصيل عوامل النمو بشكل مُتحكم به للتطبيقات الطبية الحيوية" . NPG Asia Materials . 9 (10): e435. doi : 10.1038/am.2017.171 .

[josw2018-161] Jóźwik A، Marchewka J، Strzałkowska N، Horbańczuk J، Szumacher-Strabel M، Cieślak A، وآخرون . (11 مايو 2018). "تأثير مستويات مختلفة من جزيئات النحاس والزنك والمنغنيز النانوية في النظام الغذائي للدجاج الرومي على نشاط أمينوببتيداز" . جزيئات . 23 (5): 1150. دوى : 10.3390 / جزيئات23051150 . بمك 6100587 . بميد 29751626 .

[corn2016-162] "مختبر تقنية النانو في المنسوجات" . nanotextiles.human.cornell.edu . تم الاطلاع عليه بتاريخ 6 ديسمبر 2016 .

[evan2018-163] إيفانز ب (يناير 2018). "التنبؤ بمقاومة الجسيمات النانوية عند أرقام رينولدز المنخفضة باستخدام منهج حل بولتزمان-BGK المباشر" (ملف PDF) . مجلة الفيزياء الحاسوبية . 352 : 123-141 . Bibcode : 2018JCoPh.352..123E . doi : 10.1016/j.jcp.2017.09.038 .

[hafe2017-164] حافظي، ف.، رانسينغ، ر. س.، لويس، ر. و. (14 سبتمبر 2017). "حساب مقاومة الهواء على الأسطوانات النانوية" (ملف PDF) . المجلة الدولية للأساليب العددية في الهندسة . 111 (11): 1025-1046 . Bibcode : 2017IJNME.111.1025H . doi : 10.1002/nme.5489 . S2CID 125299766 .

[165] شيراغيان، جي، ويستوبا، إم بي (ديسمبر 2020). "دراسة التقادم بالأشعة فوق البنفسجية على البيتومين المُعدَّل بمركب من الطين وجزيئات السيليكا المدخنة النانوية" . التقارير العلمية . 10 (1): 11216. Bibcode : 2020NatSR..1011216C . doi : 10.1038/s41598-020-68007-0 . PMC 7343882. PMID 32641741 .

[166] مينديز، بي بي، كونيوت، جيه، أفيتال، إيه، وآخرون. توصيل الأحماض النووية بتقنية النانو. نات ريف ميثودز برايمرز 2، 24 (2022). https://doi.org/10.1038/s43586-022-00104-y

[167] غافاس إس، قاضي إس، كاربينسكي تي إم (ديسمبر 2021). "الجسيمات النانوية لعلاج السرطان: التقدم الحالي والتحديات" . رسائل أبحاث النانو . 16 (1) 173. Bibcode : 2021NRL....16..173G . doi : 10.1186/s11671-021-03628-6 . ISSN 1556-276X . PMC 8645667. PMID 34866166 .

[168] بازاك ر، حوري م، العشي س، كامل س، رفعت ت (مايو 2015). "الاستهداف النشط للسرطان بواسطة الجسيمات النانوية: مراجعة شاملة للأدبيات" . مجلة أبحاث السرطان وعلم الأورام السريري . 141 (5): 769-784 . doi : 10.1007/s00432-014-1767-3 . ISSN 0171-5216 . PMC 4710367. PMID 25005786 .

[169] ديرام ن، تشانغ سي، كرمانيان إس إس، جونستون إيه بي، سوتش جي كي (مايو 2019). "جسيمات نانوية بوليمرية حساسة للأس الهيدروجيني لتوصيل الأدوية" . اتصالات سريعة في علم الجزيئات الكبيرة . 40 (10) e1800917. doi : 10.1002/marc.201800917 . ISSN 1022-1336 . PMID 30835923 .

[170] كريمي م، سهندي زانغ آباد ب، قاسمي أ، أميري م، بهرامي م، مالك زاد ح، وآخرون . (24 أغسطس 2016). "حاملات نانوية ذكية حساسة لدرجة الحرارة لتوصيل العوامل العلاجية: التطبيقات والتطورات الحديثة" . مجلة ACS للمواد والتطبيقات . 8 (33): 21107-21133 . Bibcode : 2016AAMI....821107K . doi : 10.1021/ acsami.6b00371 . ISSN 1944-8244 . PMC 5003094. PMID 27349465 .

[171] منيمة ح، محمد سلمان س، قاضي مصطفى م (22 مارس 2023). "آفاق العلاج الإشعاعي القائم على الجسيمات النانوية في علاج السرطان" . مجلة السرطانات . 15 (6): 1892. Bibcode : 2023Cance..15.1892H . doi : 10.3390/cancers15061892 . PMC 10047050. PMID 36980778 .

[fdasun2016-172] "واقي الشمس" . إدارة الغذاء والدواء الأمريكية. مؤرشف من الأصل في 2 يونيو 2009. تم الاطلاع عليه في 6 ديسمبر 2016 .

[mitch1999-173] ميتشنيك، إم. أ.، فيرهيرست، د.، بينيل، إس. آر. (يناير 1999). "أكسيد الزنك فائق النعومة (Z-Cote) كعامل واقٍ من أشعة الشمس فوق البنفسجية UVA/UVB مستقر ضوئيًا". مجلة الأكاديمية الأمريكية للأمراض الجلدية . 40 (1): 85-90 . doi : 10.1016/s0190-9622(99)70532-3 . PMID 9922017 .

[heim2015-174] هايم جي، فيلدر إي، طاهر إم إن، كالتبيتزل أ، هاينريش أور، بروشهاوزن سي، وآخرون . (21 مايو 2015). “التأثيرات السمية الجينية لجسيمات أكسيد الزنك النانوية”. مقياس النانو . 7 (19): 8931– 8. بيب كود : 2015نانوس...7.8931H . دوى : 10.1039/c5nr01167a . بميد 25916659 . S2CID 205976044 .

[zhang2014-175] وانغ ب، تشانغ ي، ماو ز، يو د، غاو س (1 أغسطس 2014). "سمية جسيمات أكسيد الزنك النانوية للخلايا البلعمية الكبيرة نتيجة امتصاص الخلايا وإطلاق أيونات الزنك داخلها". مجلة علوم النانو وتكنولوجيا النانو . 14 (8): 5688-5696 . doi : 10.1166/jnn.2014.8876 . PMID 25935990. S2CID 23744621 .

[gosen2015-176] غوسينز، آي.، كرمانيزاده، أ.، جاكوبسن، ن. ر.، لينز، أ. ج.، بوكرز، ب.، دي يونغ، و. هـ.، وآخرون . (2015). "تحديد المخاطر المقارن من خلال التعرض الرئوي لجرعة واحدة من أكسيد الزنك والمواد النانوية الفضية في الفئران" . PLOS ONE . 10 (5) e0126934. Bibcode : 2015PLoSO..1026934G . doi : 10.1371 /journal.pone.0126934 . PMC 4429007. PMID 25966284 .

[hana2015-177] هاناغاتا ن، موريتا هـ (2015). "أيونات الكالسيوم تُنقذ خلايا الظهارة الرئوية البشرية من سمية جسيمات أكسيد الزنك النانوية" . مجلة العلوم السمية . 40 (5): 625-35 . doi : 10.2131/jts.40.625 . PMID 26354379 .

[kim2015-178] كيم واي إتش، كواك كيه إيه، كيم تي إس، سيوك جيه إتش، روه إتش إس، لي جيه كيه، وآخرون . (30 يونيو 2015). "اعتلال الشبكية الناجم عن جسيمات أكسيد الزنك النانوية في الفئران: تقييم باستخدام التصوير المقطعي المحوسب الدقيق وعلم الأنسجة المرضية" . مجلة البحوث السمية . 31 (2): 157-163 . Bibcode : 2015ToxRe..31..157K . doi : 10.5487/TR.2015.31.2.157 . PMC 4505346. PMID 26191382 .

[mori2015-179] موريديان م، خورسندي ل، طالبي أ.ر (2015). "التقييم المورفومتري والستيريولوجي لتأثيرات جسيمات أكسيد الزنك النانوية على نسيج الخصية في الفئران" . مجلة براتيسلافا الطبية . 116 (5): 321-325 . doi : 10.4149/bll_2015_060 . PMID 25924642 .

[sala2004-180] سالاتا ، أو. في. (2004). "تطبيقات الجسيمات النانوية في علم الأحياء والطب" . مجلة تكنولوجيا النانو الحيوية . 2 (1) 3. doi : 10.1186/1477-3155-2-3 . PMC 419715. PMID 15119954 .

[

[

[ 3 ]

[ 4 ]

[ 5 ]

[ 6 ]

[ 7 ]

[ 8 ]

[ 9 ]

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[ 15 ]

[ 16 ]

[ 17 ]

[ 18 ]

[ 19 ]

[ 20 ]

[ 21 ]

[ 22 ]

، [ 23 ]

[

[

[

[ 27 ]

[ 28 ]

[ 29 ]

]

[

[

[ 33 ]

[ 34 ]

[ 35 ]

[ 36 ]

[ 37 ]

[ 38 ]

[ 39 ]

[ 40 ]

[ 41 ]

[ 42 ]

43

[ 44 ]

[ 45 ]

[ 46 ]

[ 47 ]

[ 48 ]

[ 49 ]

[ 50 ]

[ ٥١ ]

[ 52 ]

[ 53 ]

[ 54 ]

[ 55 ]

[ 56 ]

[ 57 ]

[ 58 ]

[ 59 ]

[ 60 ]

[ 61 ]

[ 62 ]

[ 63 ]

[ 64 ]

[

[

[

[

[

[ 70 ]

[ 71 ]

[ 72 ]

[ 73 ]

[ 74 ]

[ 75 ]

[ 76 ]

[ 77 ]

[ 78 ]

[ 79 ]

[ 80 ]

[ 81 ]

[ 82 ]

[ 83 ]

[ 84 ]

[ 85 ]

[ 86 ]

[ 87 ]

[ 88 ]

[ 89 ]

[ 90 ]

[ 91 ]

[ 92 ]

[ 93 ]

[ 94 ]

[ 95 ]

[ 96

[ 97 ]

[ 98 ]

[ 99 ]

[ 100 ]

اللغة	العربية (RTL)
روابط موسوعية	30 رابطاً
المصدر الأصلي	ويكيبيديا ↗
