بروتوكول الوقت الدقيق

بروتوكول الوقت الدقيق ( PTP ) هو بروتوكول لمزامنة الساعة عبر شبكة الكمبيوتر بدقة عالية نسبيًا وبالتالي دقة عالية محتملة . في شبكة المنطقة المحلية (LAN)، يمكن أن تكون الدقة أقل من الميكروثانية - مما يجعلها مناسبة لأنظمة القياس والتحكم. ^[1] يستخدم بروتوكول الوقت الدقيق لمزامنة المعاملات المالية ، ونقل أبراج الهاتف المحمول ، والمصفوفات الصوتية تحت سطح البحر ، والشبكات التي تتطلب توقيتًا دقيقًا ولكنها تفتقر إلى الوصول إلى إشارات الملاحة عبر الأقمار الصناعية . ^{[ بحاجة لمصدر ]}

تم نشر الإصدار الأول من PTP، IEEE 1588-2002 ، في عام 2002. IEEE 1588-2008 ، المعروف أيضًا باسم PTP الإصدار 2، غير متوافق مع إصدار 2002. تم نشر IEEE 1588-2019 في نوفمبر 2019 ويتضمن تحسينات متوافقة مع الإصدارات السابقة لإصدار 2008. يتضمن IEEE 1588-2008 مفهوم ملف تعريف يحدد معلمات تشغيل PTP والخيارات. تم تعريف العديد من الملفات التعريفية للتطبيقات بما في ذلك الاتصالات وتوزيع الطاقة الكهربائية والاستخدامات السمعية والبصرية .IEEE 802.1AS هو عبارة عن تكيف لـ PTP، يسمى gPTP، للاستخدام معجسر الصوت والفيديو(AVB)والشبكات الحساسة للوقت(TSN).

تاريخ

وفقًا لجون إيدسون، الذي قاد جهود توحيد معايير IEEE 1588-2002، "تم تصميم IEEE 1588 لملء مكانة لا تخدمها بشكل جيد أي من البروتوكولين المهيمنين، NTP و GPS . تم تصميم IEEE 1588 للأنظمة المحلية التي تتطلب دقة تتجاوز تلك التي يمكن تحقيقها باستخدام NTP. كما تم تصميمه للتطبيقات التي لا تتحمل تكلفة جهاز استقبال GPS في كل عقدة، أو التي لا يمكن الوصول إلى إشارات GPS فيها." ^[2]

تم تعريف بروتوكول نقل البيانات (PTP) في الأصل في معيار IEEE 1588-2002، والذي يحمل عنوانًا رسميًا وهو معيار لبروتوكول مزامنة الساعة الدقيقة لأنظمة القياس والتحكم الشبكية ، وتم نشره في عام 2002. في عام 2008، تم إصدار IEEE 1588-2008 كمعيار منقح؛ يُعرف أيضًا باسم إصدار PTP 2 (PTPv2)، وهو يحسن الدقة والدقة والمتانة ولكنه غير متوافق مع الإصدار الأصلي لعام 2002. ^[3] تم نشر IEEE 1588-2019 في نوفمبر 2019، ^[4] يُعرف بشكل غير رسمي باسم PTPv2.1 ويتضمن تحسينات متوافقة مع الإصدارات السابقة لإصدار عام 2008. ^[5]

بنيان

تصف معايير IEEE 1588 بنية رئيسية وتابعة هرمية لتوزيع الساعة تتكون من جزء أو أكثر من أجزاء الشبكة وساعة واحدة أو أكثر. الساعة العادية هي جهاز به اتصال شبكة واحد يكون إما مصدرًا أو وجهة لمرجع المزامنة. يُطلق على المصدر اسم القائد ، والمعروف أيضًا باسم الرئيسي، وتُسمى الوجهة باسم التابع ، والمعروف أيضًا باسم التابع. تحتوي ساعة الحدود على اتصالات شبكة متعددة وتزامن جزءًا من الشبكة مع جزء آخر. يتم اختيار قائد مزامنة واحد، أو انتخابه، لكل جزء من الشبكة. يُطلق على مرجع التوقيت الجذري اسم الرئيس الأعظم . ^[6]

تتكون بنية PTP البسيطة نسبيًا من ساعات عادية على شبكة مكونة من جزء واحد بدون ساعات حدودية. يتم انتخاب رئيس رئيسي وتتزامن جميع الساعات الأخرى معه.

يقدم IEEE 1588-2008 ساعة مرتبطة بمعدات الشبكة المستخدمة لنقل رسائل PTP. تعمل الساعة الشفافة على تعديل رسائل PTP أثناء مرورها عبر الجهاز. ^{[7] يتم تصحيح} الطوابع الزمنية في الرسائل وفقًا للوقت المستغرق في عبور معدات الشبكة. يعمل هذا المخطط على تحسين دقة التوزيع من خلال التعويض عن تباين التسليم عبر الشبكة.

يستخدم PTP عادةً نفس العصر الذي يستخدمه وقت يونكس (يبدأ من 1 يناير 1970). ^[أ] بينما يعتمد وقت يونكس على التوقيت العالمي المنسق (UTC) ويخضع للثواني الكبيسة ، يعتمد PTP على التوقيت الذري الدولي (TAI). يتواصل رئيس PTP مع الإزاحة الحالية بين UTC وTAI، بحيث يمكن حساب UTC من وقت PTP المستلم.

تفاصيل البروتوكول

يتم تحقيق المزامنة وإدارة نظام PTP من خلال تبادل الرسائل عبر وسيلة الاتصالات. ولتحقيق هذه الغاية، يستخدم PTP أنواع الرسائل التالية.

يتم استخدام الرسائل Sync و Follow_Up و Delay_Req و Delay_Resp بواسطة الساعات العادية والحدودية وتنقل المعلومات المتعلقة بالوقت المستخدمة لمزامنة الساعات عبر الشبكة.
تستخدم الساعات الشفافة Pdelay_Req و Pdelay_Resp و Pdelay_Resp_Follow_Up لقياس التأخيرات عبر وسيط الاتصالات حتى يمكن تعويضها بواسطة النظام. الساعات الشفافة والرسائل المرتبطة بها غير متوفرة في معيار IEEE 1588-2002 PTPv1 الأصلي، وتمت إضافتها في PTPv2.
يتم استخدام رسائل الإعلان بواسطة أفضل خوارزمية ساعة رئيسية في IEEE 1588-2008 لبناء تسلسل هرمي للساعة واختيار الساعة الرئيسية . ^[ب]
يتم استخدام رسائل الإدارة بواسطة إدارة الشبكة لمراقبة نظام PTP وتكوينه وصيانته.
تُستخدم رسائل الإشارة في الاتصالات غير الحرجة زمنيًا بين الساعات. تم تقديم رسائل الإشارة في IEEE 1588-2008.

يتم تصنيف الرسائل كرسائل حدث ورسائل عامة . رسائل الحدث مهمة من حيث الوقت حيث تؤثر دقة طابع الوقت للإرسال والاستلام بشكل مباشر على دقة توزيع الساعة. Sync و Delay_Req و Pdelay_Req و Pdelay_resp هي رسائل حدث . الرسائل العامة هي وحدات بيانات بروتوكول أكثر تقليدية حيث أن البيانات الموجودة في هذه الرسائل مهمة لـ PTP، لكن طابع الوقت للإرسال والاستلام الخاص بها ليس كذلك. رسائل Announce و Follow_Up و Delay_Resp و Pdelay_Resp_Follow_Up و Management و Signaling هي أعضاء في فئة الرسائل العامة . ^[8]^{: البند 6.4}

نقل الرسائل

قد تستخدم رسائل PTP بروتوكول مخطط بيانات المستخدم عبر بروتوكول الإنترنت (UDP/IP) للنقل. يستخدم IEEE 1588-2002 عمليات نقل IPv4 فقط، ^[9]^{: الملحق D} ولكن تم توسيع ذلك ليشمل IPv6 في IEEE 1588-2008. ^[8]^{: الملحق F} في IEEE 1588-2002، يتم إرسال جميع رسائل PTP باستخدام المراسلة متعددة البث ، بينما قدم IEEE 1588-2008 خيارًا للأجهزة للتفاوض على الإرسال أحادي البث على أساس كل منفذ على حدة. ^[8]^{: البند 16.1} تستخدم عمليات الإرسال متعددة البث عناوين IP متعددة البث ، والتي يتم تحديد عناوين مجموعات البث المتعدد لها لـ IPv4 وIPv6 (انظر الجدول). ^[8]^{: الملحق D وE} يتم إرسال رسائل الأحداث الحرجة زمنيًا (Sync وDelay_req وPdelay_Req وPdelay_Resp) إلى رقم المنفذ 319. تستخدم الرسائل العامة (Announce وFollow_Up وDelay_Resp وPdelay_Resp_Follow_Up والإدارة والإشارة) رقم المنفذ 320. ^[8]^{: البند 6.4}

عناوين المجموعة متعددة البث
رسائل	بروتوكول الإنترنت الإصدار الرابع	بروتوكول الإنترنت الإصدار 6	IEEE 802.3 Ethernet ^[8]^{: الملحق F}^[ج]	يكتب
جميع الرسائل باستثناء رسائل تأخير الأقران	224.0.1.129 ^[د]	FF0x::181 ^[هـ]	01-1ب-19-00-00-00 ^[ف]	قابلة للتوجيه
رسائل تأخير الأقران: Pdelay_Req و Pdelay_Resp و Pdelay_Resp_Follow_Up ^[g]	224.0.0.107 ^[ح]	FF02::6ب	01-80-C2-00-00-0E	غير قابلة للإعادة

في IEEE 1588-2008، تم تعريف التغليف أيضًا لـ DeviceNet ، ^[8]^{: الملحق G} ControlNet ^[8]^{: الملحق H} و PROFINET . ^[8]^{: الملحق I}

المجالات

المجال ^[i] عبارة عن مجموعة متفاعلة من الساعات التي تتزامن مع بعضها البعض باستخدام بروتوكول PTP. يتم تعيين الساعات لمجال ما بموجب محتويات حقل اسم المجال الفرعي (IEEE 1588-2002) أو حقل رقم المجال (IEEE 1588-2008) في رسائل بروتوكول PTP التي تتلقاها أو تولدها. تسمح المجالات لأنظمة توزيع الساعات المتعددة بمشاركة نفس وسيلة الاتصال.

محتويات حقل اسم المجال الفرعي ( IEEE 1588-2002 )	عنوان البث المتعدد IPv4 ( IEEE 1588-2002 ) ^[j]	رقم المجال ( IEEE 1588-2008 )	ملحوظات
_دفلت	224.0.1.129	0	المجال الافتراضي
_ALT1	224.0.1.130	1	المجال البديل 1
_ALT2	224.0.1.131	2	المجال البديل 2
_ALT3	224.0.1.132	3	المجال البديل 3
تطبيق محدد يصل إلى 15 أوكتيت ^[9]^{: البند 6.2.5.1}	224.0.1.130، 131 أو 132 وفقًا لدالة التجزئة على اسم المجال الفرعي ^[9]^{: الملحق ج}	4 إلى 127	المجالات المحددة من قبل المستخدم

أفضل خوارزمية للساعة الرئيسية

تقوم أفضل خوارزمية ساعة رئيسية (BMCA) بإجراء اختيار موزع لأفضل ساعة لتعمل كقائد بناءً على خصائص الساعة التالية:

المعرف – هو معرف رقمي فريد عالميًا للساعة. يتم إنشاؤه عادةً بناءً على عنوان MAC الخاص بالجهاز .
الجودة - تحاول كلتا نسختي IEEE 1588 تحديد جودة الساعة بناءً على الانحراف المتوقع في التوقيت، والتكنولوجيا المستخدمة لتنفيذ الساعة أو الموقع في مخطط طبقة الساعة ، على الرغم من أن الإصدار V1 (IEEE 1588-2002) فقط يعرف طبقة حقل البيانات . يحدد PTP V2 (IEEE 1588-2008) الجودة الشاملة للساعة باستخدام حقول البيانات clockAccuracy و clockClass .
الأولوية – تلميح أولوية معين إداريًا يستخدمه BMCA للمساعدة في اختيار رئيس تنفيذي لنطاق PTP. استخدم IEEE 1588-2002 متغيرًا منطقيًا واحدًا للإشارة إلى الأولوية. يتميز IEEE 1588-2008 بحقلين للأولوية مكونين من 8 بتات.
التباين - تقدير الساعة لاستقرارها بناءً على ملاحظة أدائها مقابل مرجع PTP.

يستخدم IEEE 1588-2008 خوارزمية اختيار هرمية تعتمد على الخصائص التالية، بالترتيب المشار إليه: ^[8]^{: الشكل 27}

الأولوية 1 – يمكن للمستخدم تعيين أولوية محددة مصممة بشكل ثابت لكل ساعة، وتحديد أولوية بينها مسبقًا. تشير القيم الرقمية الأصغر إلى أولوية أعلى.
الفئة - كل ساعة هي عضو في فئة معينة، وكل فئة تحصل على أولويتها الخاصة.
الدقة - الدقة بين الساعة والتوقيت العالمي المنسق، بالنانو ثانية (ns)
التباين - تباين الساعة
الأولوية 2 - الأولوية المحددة نهائيًا، والتي تحدد ترتيب النسخ الاحتياطي في حالة عدم كفاية المعايير الأخرى. تشير القيم الرقمية الأصغر إلى أولوية أعلى.
معرف فريد - يتم استخدام الاختيار المستند إلى عنوان MAC كعامل حاسم عندما تكون جميع الخصائص الأخرى متساوية.

يستخدم IEEE 1588-2002 خوارزمية اختيار تعتمد على خصائص مماثلة.

يتم الإعلان عن خصائص الساعة في رسائل مزامنة IEEE 1588-2002 وفي رسائل الإعلان IEEE 1588-2008 . ينقل القائد الحالي هذه المعلومات على فترات منتظمة. ستنقل الساعة التي تعتبر نفسها قائدًا أفضل هذه المعلومات من أجل استدعاء تغيير القائد. بمجرد أن يتعرف القائد الحالي على الساعة الأفضل، يتوقف القائد الحالي عن إرسال رسائل المزامنة وخصائص الساعة المرتبطة بها ( رسائل الإعلان في حالة IEEE 1588-2008) وتتولى الساعة الأفضل دور القائد. ^[10] لا يأخذ BMCA في الاعتبار سوى جودة الساعات المعلنة ذاتيًا ولا يأخذ جودة ارتباط الشبكة في الاعتبار. ^[11]

المزامنة

من خلال BMCA، يقوم PTP باختيار مصدر الوقت لنطاق IEEE 1588 ولكل جزء من الشبكة في النطاق.

تحدد الساعات الإزاحة بينها وبين قائدها. ^[12] دع المتغير يمثل الوقت الفعلي. بالنسبة لجهاز تابع معين، يتم تحديد الإزاحة عند الوقت بواسطة: $t$ $o(t)$ $t$

\o(t)=s(t)-m(t)

حيث يمثل الوقت الذي تم قياسه بواسطة ساعة المتابع في الوقت المادي ، ويمثل الوقت الذي تم قياسه بواسطة ساعة القائد في الوقت المادي . $s(t)$ $t$ $m(t)$ $t$

يقوم القائد ببث الوقت الحالي بشكل دوري كرسالة إلى الساعات الأخرى. بموجب IEEE 1588-2002، يُسمح بالبث مرة واحدة في الثانية. بموجب IEEE 1588-2008، يُسمح بما يصل إلى 10 مرات في الثانية.

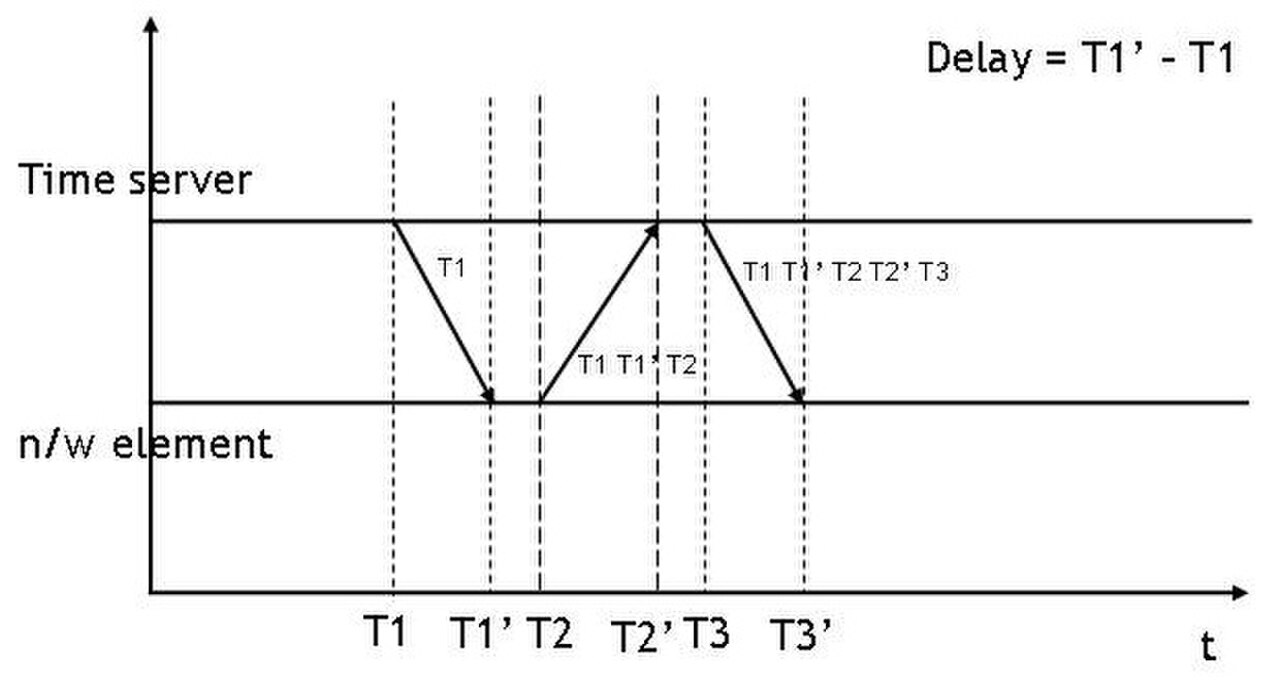

يبدأ كل بث في وقت معين برسالة مزامنة يرسلها القائد إلى جميع الساعات في المجال. وتلاحظ الساعة التي تستقبل هذه الرسالة الوقت المحلي عند استلام هذه الرسالة. $T_{1}$ $T_{1}'$

قد يرسل القائد لاحقًا رسالة متابعة متعددة البث مع طابع زمني دقيق. لا يتمتع جميع القادة بالقدرة على تقديم طابع زمني دقيق في رسالة المزامنة . فقط بعد اكتمال الإرسال، يمكنهم استرداد طابع زمني دقيق لإرسال المزامنة من أجهزة الشبكة الخاصة بهم. يستخدم القادة الذين يعانون من هذا القيد رسالة المتابعة لنقل . القادة الذين لديهم إمكانيات PTP مدمجة في أجهزة الشبكة الخاصة بهم قادرون على تقديم طابع زمني دقيق في رسالة المزامنة ولا يحتاجون إلى إرسال رسائل المتابعة. $T_{1}$ $T_{1}$

من أجل المزامنة الدقيقة مع قائدها، يجب على الساعات تحديد وقت عبور الشبكة لرسائل المزامنة بشكل فردي . يتم تحديد وقت العبور بشكل غير مباشر عن طريق قياس وقت الرحلة ذهابًا وإيابًا من كل ساعة إلى قائدها. تبدأ الساعات تبادلًا مع قائدها المصمم لقياس وقت العبور . يبدأ التبادل بإرسال ساعة رسالة Delay_Req في الوقت إلى القائد. يتلقى القائد ويضع علامة زمنية على Delay_Req في الوقت ويرد برسالة Delay_Resp . يدرج القائد علامة الوقت في رسالة Delay_Resp . $د$ $T_{2}$ $T_{2}'$ $T_{2}'$

ومن خلال هذه التبادلات تتعلم الساعة ، ، و . $T_{1}$ $T_{1}'$ $T_{2}$ $T_{2}'$

إذا كان هو وقت العبور لرسالة المزامنة ، وكان هو الإزاحة الثابتة بين ساعات القائد والساعة التابعة، إذن $د$ ${\tilde {o}}$

\ T_{1}'-T_{1}=\tilde {o}}+d{\text{ و }}\ T_{2}'-T_{2}=-\tilde {o}}+d

بدمج المعادلتين أعلاه، نجد أن

{\tilde {o}}={\frac {1}{2}}(T_{1}'-T_{1}-T_{2}'+T_{2})

الآن تعرف الساعة الإزاحة أثناء هذه المعاملة ويمكنها تصحيح نفسها بهذا المبلغ لجعلها تتفق مع قائدها. ${\tilde {o}}$

أحد الافتراضات هو أن تبادل الرسائل هذا يحدث على مدى فترة زمنية صغيرة جدًا بحيث يمكن اعتبار هذا الإزاحة ثابتًا بأمان على مدار تلك الفترة. افتراض آخر هو أن وقت عبور الرسالة المتجهة من القائد إلى التابع يساوي وقت عبور الرسالة المتجهة من التابع إلى القائد. أخيرًا، يُفترض أن القائد والتابع يمكنهما قياس الوقت الذي يرسلان فيه أو يستقبلان فيه رسالة بدقة. تحدد الدرجة التي تكون بها هذه الافتراضات صحيحة دقة الساعة في جهاز المتابع. ^[8]^{: البند 6.2}

الميزات الاختيارية

تسرد معايير IEEE 1588-2008 المجموعة التالية من الميزات التي قد تختار التطبيقات دعمها:

مقياس زمني بديل
مجموعة جراند ماستر
ماسترز أحادي البث
السيد البديل
تتبع المسار

يضيف IEEE 1588-2019 ميزات إضافية اختيارية ومتوافقة مع الإصدارات السابقة: ^[5]

ساعات شفافة معيارية
منافذ PTP خاصة للتفاعل مع وسائل النقل ذات التوزيع الزمني المدمج
رسائل Unicast Delay_Req و Delay_Resp
تكوين المنفذ اليدوي يتجاوز BMCA
معايرة عدم التماثل
القدرة على استخدام مرجع تردد الطبقة المادية (على سبيل المثال، Ethernet المتزامنة )
عزل الملف الشخصي
التفاعلات بين المجالات
TLV الأمان للتحقق من السلامة
مقاييس تقارير الأداء القياسية
مراقبة المنفذ التابع

المبادرات ذات الصلة

ندوة معهد مهندسي الكهرباء والإلكترونيات الدولية حول مزامنة الساعة الدقيقة للقياس والتحكم والاتصالات (ISPCS) هي حدث سنوي تنظمه معهد مهندسي الكهرباء والإلكترونيات ويتضمن برنامج اختبار التوصيل ومؤتمرًا يتضمن عروضًا بحثية وملصقات ودروسًا تعليمية ومناقشات تغطي العديد من جوانب PTP. ^[13]
يتناول معهد الأنظمة المضمنة (InES) التابع لجامعة زيورخ للعلوم التطبيقية/ZHAW التنفيذ العملي وتطبيق PTP.
IEEE 1588 هي تقنية أساسية في معيار LXI للاتصالات والتحكم في الاختبار والقياس.
IEEE 802.1AS-2011 هو جزء من مجموعة معايير IEEE Audio Video Bridging (AVB). ^[k] وهو يحدد ملف تعريف لاستخدام IEEE 1588-2008 لمزامنة الوقت عبر شبكة محلية جسرية افتراضية كما هو محدد بواسطة IEEE 802.1Q . على وجه الخصوص، يحدد 802.1AS كيف يمكن أن تكون IEEE 802.3 ( Ethernet ) و IEEE 802.11 ( Wi-Fi ) و MoCA كلها أجزاء من نفس نطاق توقيت PTP. ^[14]
SMPTE 2059 -2 هو ملف تعريف PTP للاستخدام في مزامنة أنظمة الوسائط البثية. ^[15]
يتضمن معيار التشغيل البيني للشبكات الصوتية AES67 ملف تعريف PTPv2 متوافقًا مع SMPTE ST2059-2. ^[16]
يستخدم Dante بروتوكول PTPv1 للمزامنة. ^[17]
يستخدم Q-LAN ^[18] و RAVENNA ^[17] بروتوكول PTPv2 لمزامنة الوقت.
يجمع مشروع الأرنب الأبيض بين Ethernet المتزامنة وPTP.
ملف تعريف صناعة بروتوكول الوقت الدقيق ملفات تعريف PTP (L2P2P و L3E2E) للأتمتة الصناعية في IEC 62439-3
تم اعتماد ملف تعريف PTP الخاص بـ IEC/IEEE 61850-9-3 لأتمتة محطات التوزيع الفرعية بواسطة IEC 61850
استخدام بروتوكول التكرار المتوازي لملفات تعريف PTP (L2P2P و L3E2E) للأتمتة الصناعية في الشبكات المتوازية
يتم دراسة PTP ليتم تطبيقه كبروتوكول مزامنة وقت آمن في مراقبة المناطق الواسعة لأنظمة الطاقة ^[19]

انظر أيضا

قائمة تنفيذات PTP – الأنظمة التي تدعم بروتوكول الوقت الدقيق
الاتصالات في الوقت الحقيقي – بروتوكولات وأجهزة اتصال توفر ضمانات في الوقت الحقيقي

ملحوظات

^ تسمح إمكانية الملف الشخصي بموجب IEEE 1588-2008 باستخدام العصور الخاصة بالتطبيق. ^[8]^{: الملحق ب}
^ في IEEE 1588-2002، يتم نقل المعلومات التي تحملها رسائل الإعلان في رسائل المزامنة . في IEEE 1588-2008، تم تحسين رسالة المزامنة ولم تعد هذه المعلومات تُنقل هنا.
^ PTP عبر Ethernet IEEE 802.3 باستخدام Ethertype 0x88F7
^ تستخدم المجالات غير الافتراضية IEEE 1588-2002 عناوين الوجهة 224.0.1.130 إلى 224.0.1.132 (انظر #المجالات).
^ حيث x هو نطاق العنوان (2 للرابط المحلي) وفقًا لـ RFC 2373 (انظر عنوان البث المتعدد IPv6 )
^ في بعض تطبيقات PTP، يجوز إرسال جميع رسائل PTP إلى 01-1B-19-00-00-00
^ تهدف رسائل تأخير الأقران إلى الانتشار إلى الجار المتصل مباشرة. تم تصميم عناوين البث المتعدد لهذه الرسائل لتكون محلية النطاق ولا يتم تمريرها عبر جهاز توجيه . كما توصي IEEE 1588-2008 أيضًا بتعيين وقت البقاء على 1 (IPv4) أو حد القفزة على 0 (IPv6) كضمان إضافي لعدم توجيه الرسائل.
^ لا توجد رسائل تأخير بين الأقران في IEEE 1588-2002
^ يعرّف IEEE 1588-2002 المجال على أنه أي مجموعة مترابطة من الساعات (بغض النظر عما إذا كانت متزامنة مع بعضها البعض أم لا) ويستخدم المجال الفرعي للإشارة إلى ما يُعرف بالمجال في IEEE 1588-2008.
^ يستخدم IEEE 1588-2008 224.0.1.129 كعنوان لجميع رسائل البث المتعدد.
^ تم توسيع AVB بشكل أكبر بواسطة مجموعة مهام الشبكات الحساسة للوقت (TSN) IEEE 802.1 .
