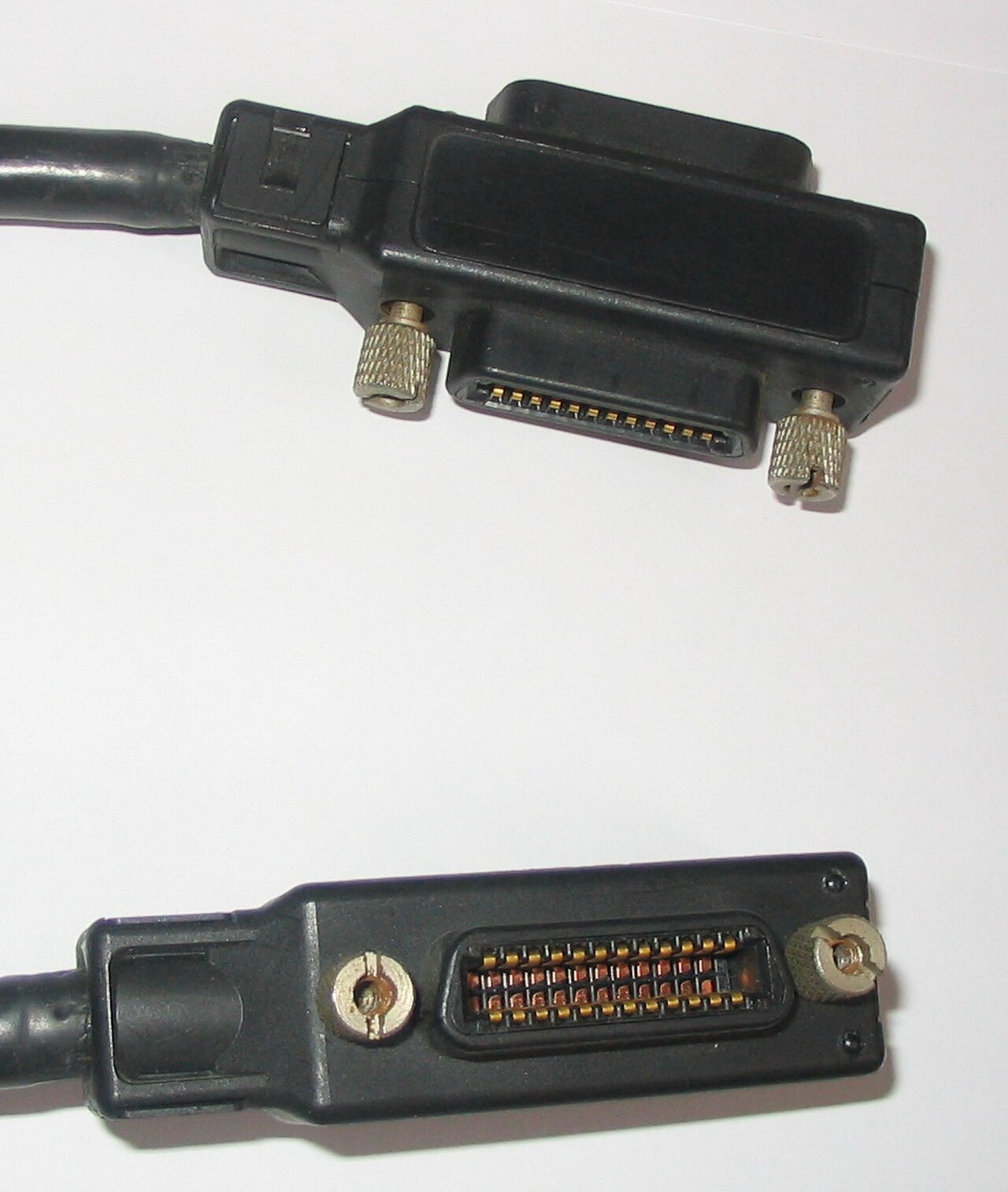

كابل IEEE 488 مع موصلات قابلة للتكديس

IEEE 488 ، والمعروف أيضًا باسم HP-IB ( ناقل واجهة Hewlett-Packard ) وبشكل عام GPIB ( ناقل واجهة للأغراض العامة )، هو ناقل واجهة متعدد الأساتذة متوازي ذو 8 بتات للاتصالات الرقمية قصيرة المدى تم تطويره بواسطة Hewlett-Packard . أصبح لاحقًا موضوعًا للعديد من المعايير.

على الرغم من أن الناقل تم إنشاؤه في أواخر الستينيات لربط معدات الاختبار الآلية معًا ، إلا أنه حقق أيضًا بعض النجاح خلال السبعينيات والثمانينيات كناقل محيطي لأجهزة الكمبيوتر الصغيرة المبكرة ، ولا سيما Commodore PET . لقد حلت المعايير الأحدث إلى حد كبير محل IEEE 488 لاستخدام الكمبيوتر، لكنها لا تزال تستخدم بواسطة معدات الاختبار.

تاريخ

في ستينيات القرن العشرين، قامت شركة هيوليت باكارد (HP) بتصنيع العديد من أدوات الاختبار والقياس الآلية، مثل أجهزة القياس المتعددة الرقمية وأجهزة التحليل المنطقية . كما طورت ناقل واجهة HP (HP-IB) لتمكين الترابط الأسهل بين الأجهزة ووحدات التحكم (أجهزة الكمبيوتر والأجهزة الأخرى). [1] تم فصل هذا الجزء من HP لاحقًا (حوالي عام 1999) باسم Agilent Technologies ، وفي عام 2014 تم فصل قسم الاختبار والقياس التابع لشركة Agilent باسم Keysight Technologies . [ بحاجة لمصدر ]

كان من السهل نسبيًا تنفيذ الحافلة باستخدام التكنولوجيا في ذلك الوقت، باستخدام حافلة متوازية بسيطة والعديد من خطوط التحكم الفردية. على سبيل المثال، كان كل من مبرمج مصدر الطاقة HP 59501 ومشغل التتابع HP 59306A عبارة عن أجهزة طرفية HP-IB بسيطة نسبيًا تم تنفيذها في TTL ، دون الحاجة إلى معالج دقيق.

قامت شركة HP بترخيص براءات اختراع HP-IB مقابل رسوم رمزية لمصنعين آخرين. وقد عُرفت باسم ناقل واجهة الأغراض العامة (GPIB)، وأصبحت معيارًا فعليًا للتحكم الآلي والصناعي في الأجهزة. ومع انتشار ناقل واجهة الأغراض العامة، قامت العديد من منظمات المعايير بإضفاء الطابع الرسمي عليه .

في عام 1975، قامت منظمة IEEE بتوحيد الناقل باعتباره واجهة رقمية قياسية للأجهزة القابلة للبرمجة ، IEEE 488؛ وتم تنقيحه في عام 1978 (إنتاج IEEE 488-1978). [2] تمت مراجعة المعيار في عام 1987، وتمت إعادة تسميته باسم IEEE 488.1 (IEEE 488.1-1987). قامت هذه المعايير بإضفاء الطابع الرسمي على المعلمات الميكانيكية والكهربائية والبروتوكول الأساسي لـ GPIB، لكنها لم تذكر شيئًا عن تنسيق الأوامر أو البيانات.

في عام 1987، قدم معهد مهندسي الكهرباء والإلكترونيات (IEEE) أكواد المعايير والتنسيقات والبروتوكولات والأوامر المشتركة ، IEEE 488.2. وقد تم تنقيحه في عام 1992. [3] قدم IEEE 488.2 قواعد بناء الجملة الأساسية واتفاقيات التنسيق، بالإضافة إلى الأوامر المستقلة عن الجهاز، وهياكل البيانات، وبروتوكولات الأخطاء، وما إلى ذلك. تم بناء IEEE 488.2 على IEEE 488.1 دون استبداله؛ يمكن أن تتوافق المعدات مع IEEE 488.1 دون اتباع IEEE 488.2.

في حين أن IEEE 488.1 حدد الأجهزة وIEEE 488.2 حدد البروتوكول، لم يكن هناك معيار للأوامر الخاصة بالأجهزة. كانت الأوامر للتحكم في نفس فئة الأجهزة، مثل أجهزة القياس المتعددة، تختلف بين الشركات المصنعة وحتى الطرز.

أدركت القوات الجوية الأمريكية، [4] ثم شركة هيوليت باكارد لاحقًا، أن هذه مشكلة. في عام 1989، طورت شركة هيوليت باكارد لغة قياس الاختبار (TML) [5] أو لغة أنظمة الاختبار والقياس (TMSL) [6] والتي كانت بمثابة مقدمة لأوامر قياسية للأجهزة القابلة للبرمجة (SCPI)، والتي تم تقديمها كمعيار صناعي في عام 1990. [7] أضافت SCPI أوامر عامة قياسية وسلسلة من فئات الأجهزة مع أوامر خاصة بالفئة المقابلة. فرضت SCPI قواعد IEEE 488.2، لكنها سمحت بنقلات مادية أخرى (غير IEEE 488.1).

وقد طورت اللجنة الكهروتقنية الدولية معاييرها الخاصة بالتوازي مع معهد مهندسي الكهرباء والإلكترونيات، مع IEC 60625-1 وIEC 60625-2 (IEC 625)، والتي تم استبدالها لاحقًا بـ IEC 60488-2 .

قدمت شركة National Instruments امتدادًا متوافقًا مع الإصدارات السابقة لمعيار IEEE 488.1، والمعروف في الأصل باسم HS-488. وقد زاد هذا الامتداد من الحد الأقصى لمعدل البيانات إلى 8 ميجا بايت /ثانية، على الرغم من أن المعدل ينخفض ​​مع توصيل المزيد من الأجهزة بالناقل. وقد تم دمج هذا في المعيار في عام 2003 (IEEE 488.1-2003)، [8] على الرغم من اعتراضات HP. [9] [10]

في عام 2004، قامت كل من IEEE وIEC بدمج معاييرهما الخاصة في "شعار مزدوج" معيار IEEE/IEC IEC 60488-1، معيار بروتوكول الأداء العالي للواجهة الرقمية القياسية للأجهزة القابلة للبرمجة - الجزء 1: عام ، [11] يحل محل IEEE 488.1/IEC 60625-1، وIEC 60488-2، الجزء 2: الرموز والتنسيقات والبروتوكولات والأوامر المشتركة ، [12] يحل محل IEEE 488.2/IEC 60625-2. [13]

صفات

IEEE 488 عبارة عن ناقل كهربائي متوازي مكون من 8 بتات يستخدم ستة عشر خط إشارة - ثمانية تستخدم لنقل البيانات ثنائي الاتجاه، وثلاثة للمصافحة ، وخمسة لإدارة الناقل - بالإضافة إلى ثمانية خطوط عودة أرضية.

تدعم الحافلة 31 عنوانًا أساسيًا للجهاز مكونًا من خمسة بتات مرقمة من 0 إلى 30، وتخصص عنوانًا فريدًا لكل جهاز على الحافلة. [14] [15]

يسمح المعيار لما يصل إلى 15 جهازًا بمشاركة ناقل مادي واحد يصل طوله الإجمالي إلى 20 مترًا (66 قدمًا). يمكن أن يكون الطوبولوجيا المادية خطيًا أو نجميًا (متشعبًا). [16] تسمح الممددات النشطة بناقلات أطول، مع إمكانية وجود ما يصل إلى 31 جهازًا نظريًا على ناقل منطقي.

يتم فصل وظائف التحكم ونقل البيانات منطقيًا؛ حيث يمكن لوحدة التحكم أن تخاطب جهازًا واحدًا باعتباره "متحدثًا" وجهازًا واحدًا أو أكثر باعتباره "مستمعًا" دون الحاجة إلى المشاركة في نقل البيانات. ومن الممكن أن تتشارك وحدات تحكم متعددة في نفس الناقل، ولكن لا يمكن أن تكون سوى وحدة تحكم واحدة "وحدة تحكم مسؤولة" في وقت واحد. [17]

في البروتوكول الأصلي، تستخدم عمليات النقل مصافحة متشابكة ثلاثية الأسلاك جاهزة-صالحة-مقبولة . [18] يبلغ الحد الأقصى لمعدل البيانات حوالي ميغا بايت واحد في الثانية. يخفف امتداد HS-488 اللاحق من متطلبات المصافحة، مما يسمح بما يصل إلى 8 ميجا بايت/ثانية. يحدد أبطأ جهاز مشارك سرعة الناقل. [19]

الموصلات

معهد مهندسي الكهرباء والإلكترونيات 488
التوصيلات

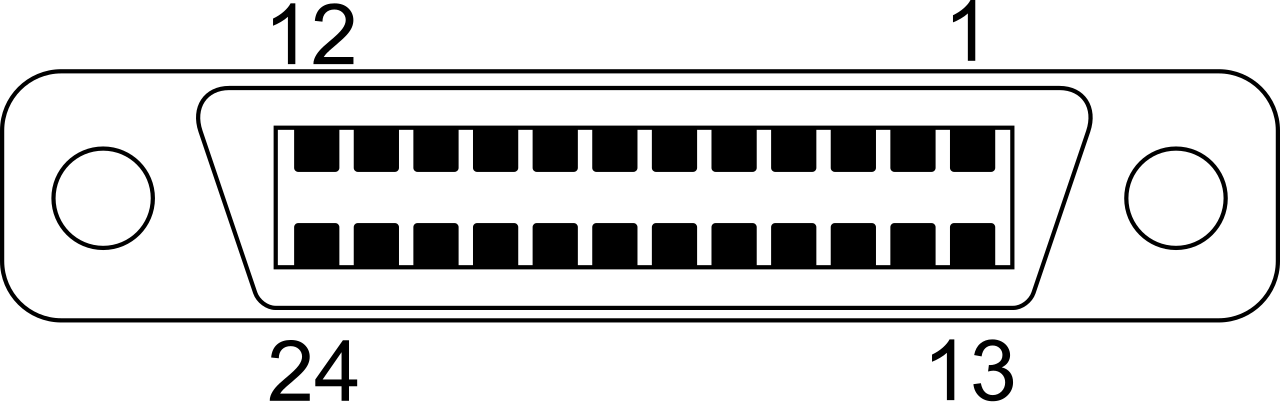

موصل IEEE 488 أنثى
الدبوس 1 دي او 1 بت إدخال/إخراج البيانات
الدبوس 2 دي او 2 بت إدخال/إخراج البيانات
الدبوس 3 دي او 3 بت إدخال/إخراج البيانات
الدبوس 4 دي او 4 بت إدخال/إخراج البيانات
الدبوس 5 إعلان عن الاهتمام إنهاء أو تحديد الهوية
الدبوس 6 داف البيانات صالحة
الدبوس 7 إن آر إف دي غير جاهز للبيانات
دبوس 8 مركز الدفاع الوطني لم يتم قبول البيانات
دبوس 9 مؤسسة التمويل الدولية واجهة واضحة
دبوس 10 إس آر كيو طلب الخدمة
الدبوس 11 شبكة الاتصالات العالمية انتباه
الدبوس 12 درع
الدبوس 13 دي او 5 بت إدخال/إخراج البيانات
الدبوس 14 دي او 6 بت إدخال/إخراج البيانات
الدبوس 15 دي او 7 بت إدخال/إخراج البيانات
الدبوس 16 دي او 8 بت إدخال/إخراج البيانات
الدبوس 17 رن التمكين عن بعد
الدبوس 18 أرضي (سلك ملتوي مع DAV)
الدبوس 19 أرضي (سلك ملتوي مع NRFD)
دبوس 20 أرضي (سلك ملتوي مع NDAC)
الدبوس 21 أرضي (سلك ملتوي مع IFC)
الدبوس 22 أرضي (سلك ملتوي مع SRQ)
الدبوس 23 أرضي (سلك ملتوي مع ATN)
الدبوس 24 الارضية المنطقية

تحدد IEEE 488 موصل شريطي صغير ذو 24 سنًا من تصميم Amphenol . تحتوي موصلات الشريط الصغيرة على غلاف معدني على شكل حرف D، لكنها أكبر من موصلات D-subminiature . يطلق عليها أحيانًا اسم "موصلات Centronics" بعد موصل الشريط الصغير ذو 36 سنًا الذي استخدمته Centronics في طابعاتها.

من السمات غير العادية لموصلات IEEE 488 أنها تستخدم عادةً تصميمًا "ثنائي الرأس"، حيث يكون الذكر على أحد الجانبين والأنثى على الجانب الآخر. وهذا يسمح بتكديس الموصلات لسهولة التوصيل . وتحدد الاعتبارات الميكانيكية عدد الموصلات المكدسة بأربعة أو أقل، على الرغم من أن الحل البديل الذي يتضمن دعم الموصلات ماديًا قد يكون قادرًا على التغلب على هذا.

يتم تثبيتها في مكانها بواسطة براغي، إما 6-32 UNK [20] (عفا عليها الزمن إلى حد كبير الآن) أو خيوط مترية M3.5 × 0.6 . اقترحت الإصدارات المبكرة من المعيار أنه يجب طلاء البراغي المترية باللون الأسود لتجنب الخلط مع خيوط UTS غير المتوافقة. ومع ذلك، بحلول مراجعة عام 1987 لم يعد هذا يعتبر ضروريًا بسبب انتشار الخيوط المترية. [21]

تنص معايير IEC 60625 على استخدام موصلات D-subminiature ذات 25 سنًا (نفس الموصلات المستخدمة في المنفذ الموازي على أجهزة الكمبيوتر المتوافقة مع IBM PC ). لم يكتسب هذا الموصل قبولًا كبيرًا في السوق مقارنة بالموصل ذي الـ 24 سنًا المعمول به.

القدرات

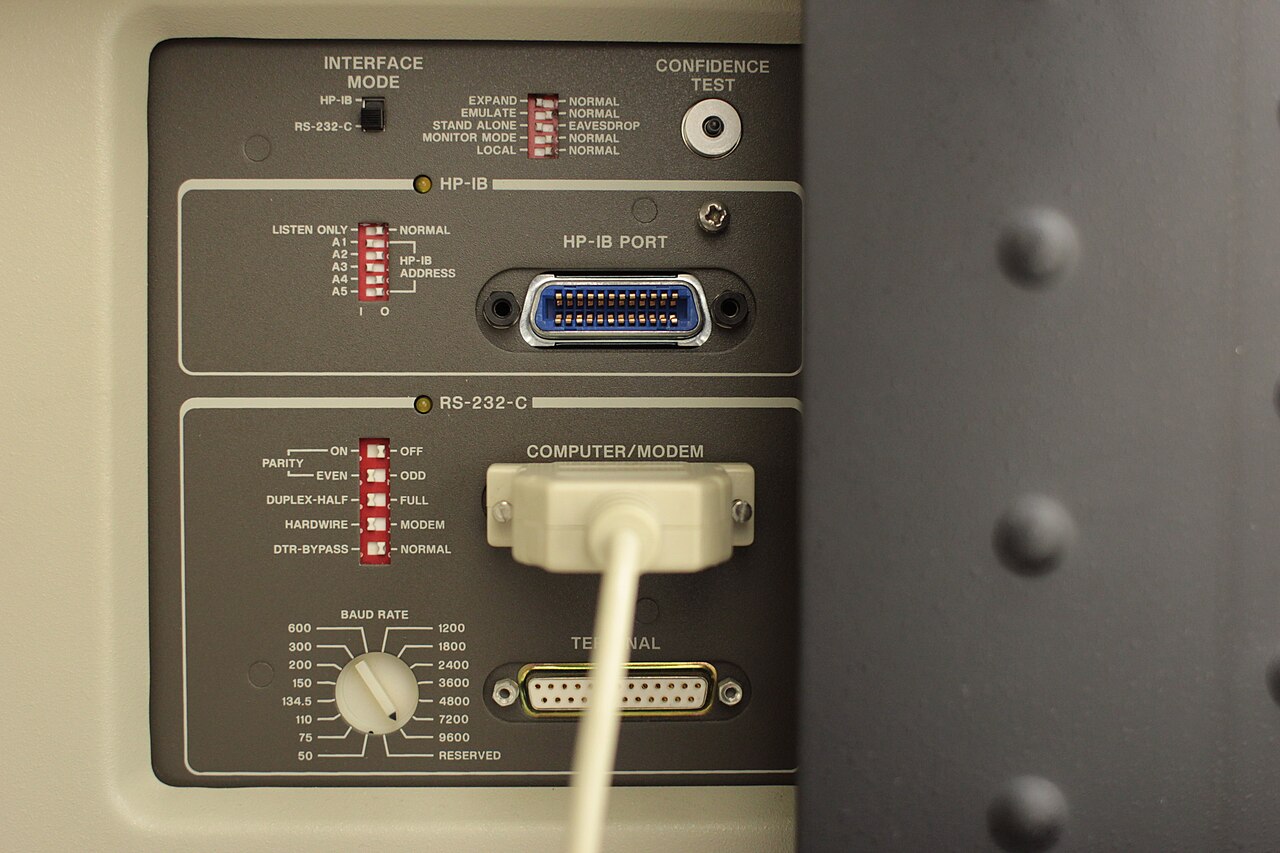

منفذ IEEE-488 مع الإمكانيات المدرجة على وحدة التحكم في درجة حرارة المختبر
القدرات [22]
وظيفة اختصار الوصف والأمثلة
مصافحة المصدر ش 1 مكتمل
مصافحة المتقبل أه 1 مكتمل
المتحدث الأساسي ت 5 يستجيب لاستطلاع متسلسل؛ يتوقف عن التحدث عند تلقي عنوان الاستماع؛ إمكانية التحدث فقط
6 يتوقف عن التحدث عند تلقي عنوان الاستماع؛ لا يتحدث فقط
7 لا يوجد استطلاع متسلسل؛ إلغاء المحادثات عند تلقي عنوان الاستماع؛ إمكانية التحدث فقط
المتحدث الموسع تي اي 0 لا يوجد متحدث ممتد
المستمع الأساسي ل 3 وضع الاستماع فقط؛ إلغاء الاستماع إذا تم استلام عنوان المحادثة
4 لا يستمع إذا تم استلام عنوان المحادثة
مستمع ممتد ليرة لبنانية 0 لا يوجد مستمع ممتد
طلب الخدمة ريال سعودي 0 لا توجد إمكانية لطلب الخدمة
1 مكتمل
بعيد-محلي رل 0 لا يوجد إغلاق محلي
1 مكتمل
استطلاع موازي ب ب 0 لا يستجيب للاستطلاع الموازي
مسح الجهاز دي سي 1 مكتمل
مشغل الجهاز دي تي 0 لا توجد إمكانية تشغيل الجهاز
1 مكتمل
وحدة التحكم ج 0 لا يوجد وظيفة تحكم
هـ 1 محرك المجمع المفتوح للإلكترونيات
2 ثلاثة سائقين للدولة

استخدم كواجهة كمبيوتر

بطاقة تحكم GPIB من National Instruments لناقل PCI

لم يخطط مصممو HP بشكل خاص ليكون IEEE 488 واجهة محيطية لأجهزة الكمبيوتر ذات الأغراض العامة؛ كان التركيز على الأجهزة. ولكن عندما احتاجت أجهزة الكمبيوتر الصغيرة المبكرة من HP إلى واجهة للأجهزة الطرفية ( محركات الأقراص ، ومحركات الأشرطة ، والطابعات ، والرسامات ، وما إلى ذلك)، كان HP-IB متاحًا بسهولة وقابلًا للتكيف بسهولة مع الغرض.

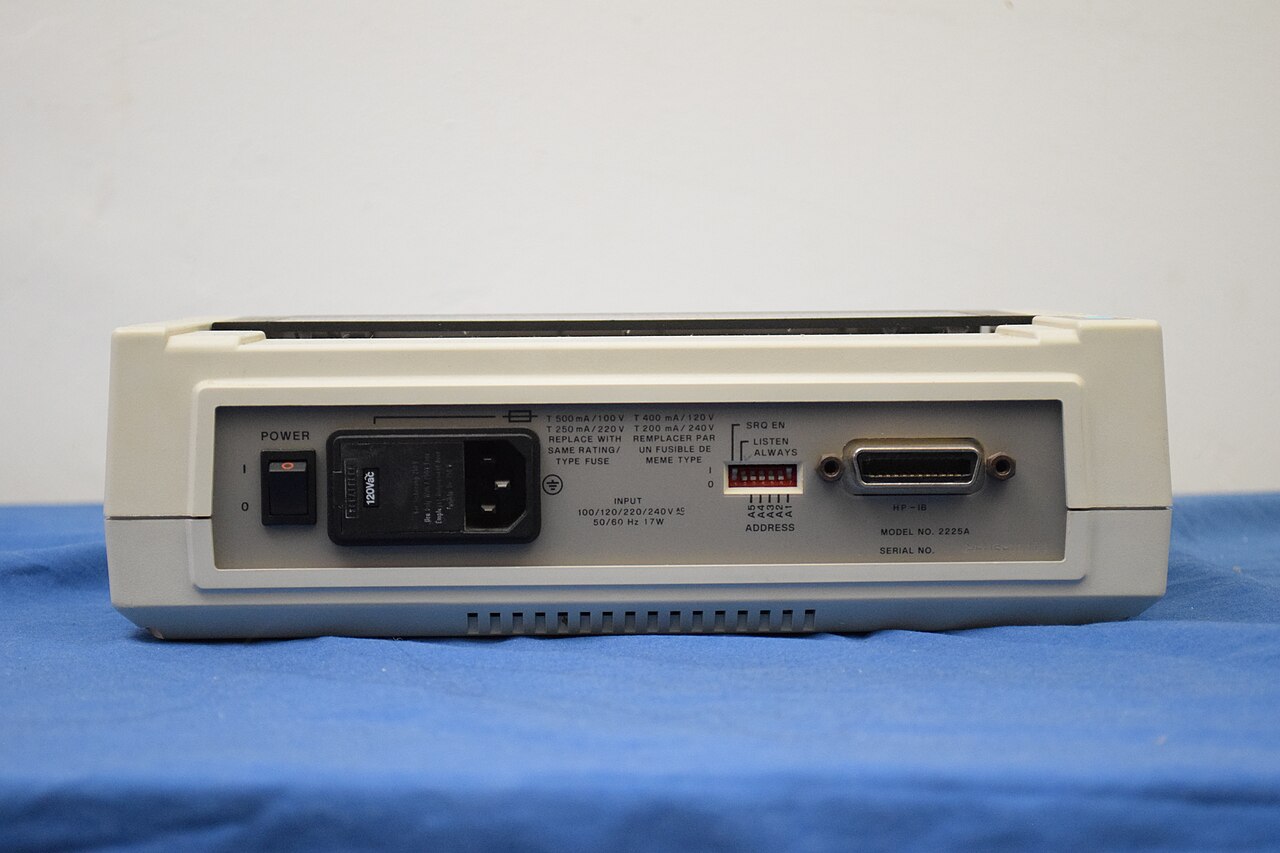

تشمل منتجات كمبيوتر HP التي استخدمت HP-IB سلسلة HP 80 وسلسلة HP 9800 [ 23] وسلسلة HP 2100 [24] وسلسلة HP 3000. [25] غالبًا ما تستخدم الأجهزة الطرفية لكمبيوتر HP التي لم تستخدم واجهة الاتصال RS-232 HP-IB بما في ذلك أنظمة الأقراص مثل HP 7935. كما أن بعض الآلات الحاسبة الجيبية المتقدمة من HP في الثمانينيات، مثل سلسلة HP-41 و HP-71B ، كانت تتمتع أيضًا بإمكانيات IEEE 488، عبر وحدة واجهة HP-IL /HP-IB الاختيارية.

وقد اعتمدت شركات تصنيع أخرى أيضًا تقنية GPIB لأجهزة الكمبيوتر الخاصة بها، كما هو الحال مع خط Tektronix 405x .

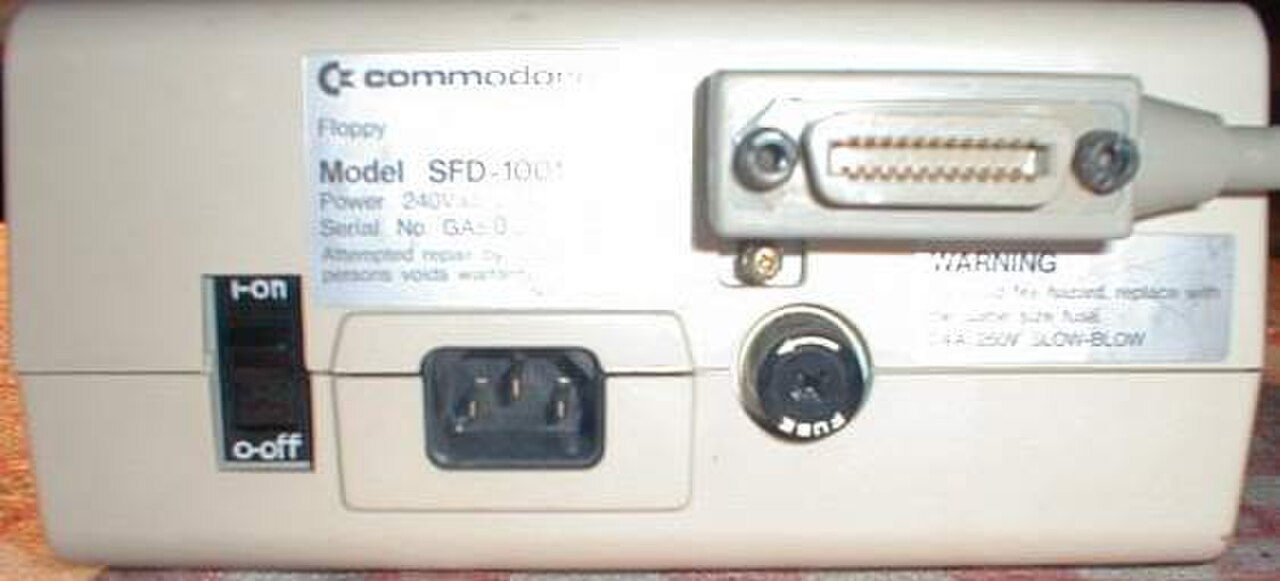

كانت مجموعة أجهزة الكمبيوتر الشخصية Commodore PET (التي تم طرحها في عام 1977) تتصل بأجهزتها الطرفية باستخدام ناقل IEEE 488، ولكن باستخدام موصل حافة بطاقة غير قياسي. استخدمت أجهزة Commodore التالية ذات الثماني بتات ناقلًا تسلسليًا كان بروتوكوله قائمًا على IEEE 488. [26] قامت Commodore بتسويق خرطوشة IEEE 488 لجهاز VIC-20 [27] وCommodore 64. [28] صنع العديد من الموردين الخارجيين لأجهزة Commodore 64 الطرفية خرطوشة لجهاز C64 توفر واجهة مشتقة من IEEE 488 على موصل حافة بطاقة مشابه لذلك الموجود في سلسلة PET. [29]

في نهاية المطاف، حلت المعايير الأسرع والأكثر اكتمالاً مثل SCSI محل IEEE 488 للوصول إلى الأجهزة الطرفية.

مقارنة مع معايير الواجهة الأخرى

كهربائيًا، استخدم IEEE 488 واجهة أجهزة يمكن تنفيذها ببعض المنطق المنفصل أو باستخدام متحكم دقيق. مكنت واجهة الأجهزة الأجهزة المصنعة من قبل شركات تصنيع مختلفة من التواصل مع مضيف واحد. نظرًا لأن كل جهاز يولد إشارات المصافحة غير المتزامنة المطلوبة بواسطة بروتوكول الناقل، يمكن خلط الأجهزة البطيئة والسريعة على ناقل واحد. نقل البيانات بطيء نسبيًا، لذلك يتم تجاهل مشكلات خط النقل مثل مطابقة المعاوقة وإنهاء الخط. لم يكن هناك متطلب للعزل الجلفاني بين الناقل والأجهزة، مما أدى إلى إمكانية حدوث حلقات أرضية تسبب ضوضاء إضافية وفقدان البيانات.

من الناحية المادية، كانت موصلات وكابلات IEEE 488 متينة ومثبتة في مكانها بواسطة براغي. وفي حين كانت الموصلات الكبيرة والمتينة ماديًا تشكل ميزة في الإعدادات الصناعية أو المختبرية، فإن حجم الموصلات وتكلفتها كانا يشكلان عائقًا في التطبيقات مثل أجهزة الكمبيوتر الشخصية.

على الرغم من أن الواجهات الكهربائية والفيزيائية كانت محددة جيدًا، لم تكن هناك مجموعة أوامر قياسية أولية. قد تستخدم الأجهزة من شركات تصنيع مختلفة أوامر مختلفة لنفس الوظيفة. [30] لم يتم توحيد بعض جوانب معايير بروتوكول الأوامر حتى الأوامر القياسية للأدوات القابلة للبرمجة (SCPI) في عام 1990. يمكن لخيارات التنفيذ (على سبيل المثال نهاية معالجة الإرسال) أن تعقد قابلية التشغيل البيني في الأجهزة التي تسبق IEEE 488.2.

تستفيد المعايير الأحدث مثل USB و FireWire و Ethernet من انخفاض تكاليف إلكترونيات الواجهة لتطبيق معايير أكثر تعقيدًا توفر نطاق ترددي أعلى. كانت الموصلات متعددة الموصلات (البيانات المتوازية) والكابلات المحمية أكثر تكلفة بطبيعتها من الموصلات والكابلات التي يمكن استخدامها مع معايير نقل البيانات التسلسلية مثل RS-232 و RS-485 وUSB وFireWire أو Ethernet. عدد قليل جدًا من أجهزة الكمبيوتر الشخصية أو الأجهزة الطرفية (مثل الطابعات أو الماسحات الضوئية) التي تطبق IEEE 488.
