سلسلة Radeon R100
تُعدّ Radeon R100 الجيل الأول من رقاقات رسومات Radeon من شركة ATI Technologies . تتميز هذه السلسلة بتسريع ثلاثي الأبعاد يعتمد على Direct3D 7.0 و OpenGL 1.3 ، وتُحوّل جميع الإصدارات، باستثناء الإصدارات الأساسية، حسابات هندسة النظام إلى مُحرك تحويل وإضاءة (T&L) مُدمج، ما يُمثل تحسينًا كبيرًا في الميزات والأداء مُقارنةً بتصميم Rage السابق . كما تتضمن المعالجات تسريع واجهة المستخدم الرسومية ثنائية الأبعاد ، وتسريع الفيديو ، ومخارج عرض مُتعددة. يُشير "R100" إلى الاسم الرمزي التطويري لوحدة معالجة الرسومات (GPU) التي تم إصدارها لأول مرة من هذا الجيل، والتي عُرفت إصداراتها المُختلفة مجتمعةً باسم Radeon 7200. وهي الأساس لمجموعة مُتنوعة من المنتجات اللاحقة، بما في ذلك RV100 الأساسي (Radeon VE أو Radeon 7000) وRV200 المُحسّن عالي الأداء (Radeon 7500)، حيث يدعم الإصداران الأخيران شاشتين.
تطوير
بنيان
أُطلقت وحدة معالجة الرسومات Radeon من الجيل الأول عام 2000، وكان اسمها الرمزي في البداية Rage 6 (ثم R100 لاحقًا )، كخليفة لبطاقة ATI القديمة Rage 128 Pro التي لم تستطع منافسة GeForce 256. وقد وُصفت البطاقة أيضًا باسم Radeon 256 في الأشهر التي سبقت إطلاقها، ربما للمقارنة مع بطاقة Nvidia المنافسة، إلا أن هذا الاسم أُسقط مع إطلاق المنتج النهائي.
صُممت بطاقة R100 بتقنية تصنيع أشباه الموصلات 180 نانومتر من شركة TSMC. [ 3 ] وكما هو الحال في GeForce، احتوت Radeon R100 على مُحرك تحويل وإضاءة (T&L) مُدمج لإجراء حسابات هندسية، مما يُخفف العبء عن وحدة المعالجة المركزية للحاسوب المُضيف. في عرض الرسومات ثلاثية الأبعاد، يُمكن للمعالج كتابة بكسلين إلى مخزن الإطارات وأخذ عينات من 3 خرائط نسيج لكل بكسل في كل دورة ساعة. يُشار إلى هذا عادةً بتكوين 2×3، أو تصميم ثنائي الأنابيب مع 3 وحدات نسيج لكل أنبوب. استخدمت وحدات معالجة الرسومات الأخرى المُعاصرة تكوينات مختلفة: GeForce 256 بتكوين 4×1، و GeForce2 GTS بتكوين 4×2، و 3dfx Voodoo 5 5500 بتصميم SLI 2×1+2×1. لم تُستخدم وحدة النسيج الثالثة كثيرًا في الألعاب خلال فترة استخدام البطاقة لأن البرامج لم تكن تُجري في كثير من الأحيان أكثر من معالجة نسيج مزدوجة.
فيما يتعلق بالمعالجة الرسومية، سمحت بنية "Pixel Tapestry" بدعم تقنيتي رسم الخرائط النتوءية المُطبقة على البيئة (EMBM) ورسم الخرائط النتوءية بضرب النقاط (Dot3)، مما وفر دعمًا شاملاً لرسم الخرائط النتوءية في ذلك الوقت إلى جانب طريقة النقش القديمة. [ 4 ] كما قدمت Radeon تقنية جديدة لتحسين عرض النطاق الترددي للذاكرة وتقليل التجاوز تُسمى HyperZ . تعمل هذه التقنية بشكل أساسي على تحسين الكفاءة العامة لعمليات العرض ثلاثي الأبعاد. وبفضل احتوائها على 3 وظائف مختلفة، تُمكّن Radeon من تقديم أداء تنافسي للغاية مقارنةً بالتصاميم المنافسة التي تتمتع بمعدلات تعبئة وعرض نطاق ترددي أعلى نظريًا.
أنتجت شركة ATI عرضًا توضيحيًا فوريًا لبطاقتها الجديدة، لعرض ميزاتها الجديدة. يقدم عرض Radeon's Ark بيئة خيال علمي تستخدم بكثافة ميزات مثل طبقات نسيج متعددة لتأثيرات الصور والتفاصيل. من بين هذه التأثيرات: رسم خرائط النتوءات البيئية ، ونسيج التفاصيل، وانعكاسات الزجاج، والمرايا، ومحاكاة واقعية للماء، وخرائط الإضاءة، وضغط النسيج ، والأسطح العاكسة المستوية، والرؤية القائمة على البوابات. [ 5 ]
من حيث الأداء، سجلت بطاقة Radeon نتائج أقل من GeForce2 في معظم الاختبارات المعيارية، حتى مع تفعيل تقنية HyperZ. وكان فرق الأداء ملحوظًا بشكل خاص في دقة الألوان 16 بت ، حيث تفوقت كل من GeForce2 GTS وVoodoo 5 5500 بشكل كبير. مع ذلك، استطاعت Radeon تقليص الفجوة، بل وتفوقت أحيانًا على منافستها الأسرع، GeForce2 GTS، في دقة الألوان 32 بت .
إلى جانب الأجهزة ثلاثية الأبعاد الجديدة، قدمت Radeon أيضًا تقنية إزالة التشابك لكل بكسل في محرك MPEG-2 الخاص بـ ATI والقادر على تشغيل HDTV .
معالجات البكسل R100
تتمتع وحدات معالجة الرسومات القائمة على معالج R100 بقدرة تظليل قابلة للبرمجة في مساراتها؛ ومع ذلك، فإن هذه الرقاقات ليست مرنة بما يكفي لدعم مواصفات Microsoft Direct3D لـ Pixel Shader 1.1. وقد أوضح أحد مهندسي ATI هذا الأمر في منشور على منتدى عام 2001:
قبل الإصدار النهائي لـ DirectX 8.0، قررت مايكروسوفت أنه من الأفضل إتاحة إمكانيات معالجة الصور المتعددة الموسعة لبطاقات RADEON وGeForce2 عبر إضافات دالة SetTextureStageState() بدلاً من واجهة مُظلل البكسل. وهناك عدة أسباب تقنية عملية لهذا القرار. فمعظم العمليات الحسابية التي يمكن إجراؤها باستخدام مُظلل البكسل يُمكن إجراؤها عبر دالة SetTextureStageState()، خاصةً مع التحسينات التي أُدخلت عليها في DirectX 8.0. في النهاية، هذا يعني أن DirectX 8.0 يُتيح الوصول إلى 99% من إمكانيات RADEON في مسار البكسل الخاص بها دون إضافة تعقيدات واجهة مُظلل البكسل "0.5".
بالإضافة إلى ذلك، يجب أن تفهم أن مصطلح "shader" مصطلح رسومي غامض للغاية. في الأساس، بدأنا نحن مصنعي الأجهزة باستخدام كلمة "shader" بكثرة بمجرد أن أصبحنا قادرين على إجراء عمليات الضرب النقطي لكل بكسل (أي جيل رقائق RADEON / GF). حتى قبل ذلك، كان "ATI_shader_op" هو امتداد OpenGL متعدد النسيج الخاص بنا على Rage 128 (والذي تم استبداله بامتداد EXT_texture_env_combine متعدد البائعين). تحتوي لعبة Quake III على ملفات ".shader" تستخدمها لوصف كيفية إضاءة المواد. هذه مجرد أمثلة قليلة على استخدام كلمة shader في صناعة الألعاب (ناهيك عن صناعة إنتاج الأفلام التي تستخدم أنواعًا عديدة من shaders، بما في ذلك تلك التي يستخدمها RenderMan من Pixar ).
مع الإصدار النهائي لـ DirectX 8.0، أصبح مصطلح "shader" أكثر وضوحًا، حيث يُستخدم فعليًا في واجهة المطورين لكتابة برامجهم، بدلًا من كونه مجرد مصطلح عام في مجال البرمجة. في DirectX 8.0، يوجد إصداران من مُظلِّلات البكسل: 1.0 و1.1. (ستحتوي الإصدارات اللاحقة من DirectX على مُظلِّلات 2.0 و3.0 وهكذا). بناءً على ما ذكرته سابقًا، لا يدعم RADEON أيًا من إصداري مُظلِّلات البكسل في DirectX 8.0. قام بعضكم بتعديل سجل النظام (Registry) وجعل برنامج التشغيل يُصدِّر رقم إصدار مُظلِّل البكسل 1.0 إلى 3DMark2001 . هذا يجعل 3DMark2001 يعتقد أنه قادر على تشغيل بعض الاختبارات. من المؤكد أنه لا ينبغي أن يتعطل البرنامج عند القيام بذلك، ولكنكم تُجبرون برنامج التشغيل (المُسرَّب و/أو غير المدعوم) على سلوك غير مُناسب. لا تدعم الشريحة معالجات البكسل 1.0 أو 1.1، لذا لن ترى عرضًا صحيحًا حتى لو لم يحدث عطل. وجود مفتاح التسجيل هذا يدل على أننا أجرينا بعض التجارب على برنامج التشغيل، وليس على أننا قد أنجزنا نصف عملية تطبيق معالجات البكسل على RADEON. معالجات البكسل 1.0 و1.1 في DirectX 8.0 غير مدعومة من قبل RADEON ولن تكون كذلك أبدًا. ببساطة، لا تستطيع الشريحة القيام بما هو مطلوب لدعم معالجات 1.0 أو 1.1. وينطبق هذا أيضًا على GeForce وGeForce2.
التطبيقات
100 راند
كانت الإصدارات الأولى من بطاقة Radeon (R100) هي Radeon DDR ، والتي توفرت في ربيع عام 2000 بخيارين من الذاكرة: 32 ميجابايت و64 ميجابايت. تميزت بطاقة 64 ميجابايت بسرعة معالجة أعلى قليلاً، بالإضافة إلى دعم تقنية VIVO (مدخل ومخرج الفيديو). بلغت سرعة المعالج 183 ميجاهرتز، بينما بلغت سرعة ذاكرة DDR SDRAM 5.5 نانوثانية 183 ميجاهرتز (366 ميجاهرتز فعليًا). قدمت R100 تقنية HyperZ ، وهي تقنية مبكرة لحذف أجزاء من الرسومات (ربما مستوحاة من تقنية Tile Rendering الموجودة في رقائق PowerVR من St Microelectronics )، والتي أصبحت المعيار في تطور الرسومات وتحسين العرض جيلًا بعد جيل، ويمكن اعتبارها أول بطاقة رسومات لا تعتمد على تقنية Tile Rendering (وبالتالي متوافقة مع DirectX 7 ) تستخدم تقنية Z-Buffer لتحسين العرض. استمر إنتاج هذه البطاقات حتى منتصف عام 2001، عندما حلت محلها بطاقة Radeon 7500 (RV200).
تمت إضافة بطاقة Radeon SDR أبطأ وأقصر عمراً (مع ذاكرة SDRAM سعة 32 ميجابايت ) في منتصف عام 2000 للتنافس مع GeForce2 MX .
في عام 2000 أيضًا، ظهرت بطاقة Radeon LE 32MB DDR المخصصة لمصنعي المعدات الأصلية (OEM) . بالمقارنة مع بطاقة Radeon DDR العادية من ATI، تُنتج Athlon Micro بطاقة LE باستخدام معالجات رسومات Radeon التي لم تستوفِ المواصفات المطلوبة، والتي كانت مُخصصة في الأصل لسوق مصنعي المعدات الأصلية الآسيويين. تعمل البطاقة بتردد ساعة منخفض يبلغ 143 ميجاهرتز لكل من ذاكرة الوصول العشوائي ومعالج الرسومات، كما تم تعطيل وظيفة Hyper-Z فيها. على الرغم من هذه العيوب، نافست Radeon LE بطاقات أخرى في نفس الفترة مثل GeForce 2 MX وRadeon SDR. مع ذلك، وعلى عكس منافسيها، تتمتع LE بإمكانيات أداء كبيرة، حيث يُمكن تفعيل Hyper-Z من خلال تعديل سجل النظام، بالإضافة إلى وجود مجال واسع لكسر السرعة. لا تُميز برامج التشغيل اللاحقة بين Radeon LE وبطاقات Radeon R100 الأخرى، ويتم تفعيل Hyper-Z افتراضيًا، على الرغم من احتمال وجود تشوهات بصرية في البطاقات التي تحتوي على خلل في جهاز Hyper-Z. [ 6 ]
في عام 2001، تم إصدار بطاقة Radeon R100 قصيرة العمر مزودة بذاكرة SDR سعة 64 ميجابايت باسم Radeon 7200. بعد إيقاف إنتاج هذه البطاقة وجميع بطاقات Radeon R100 الأقدم، أصبحت سلسلة R100 تُعرف لاحقًا باسم Radeon 7200، بما يتماشى مع نظام التسمية الجديد لشركة ATI.
RV100

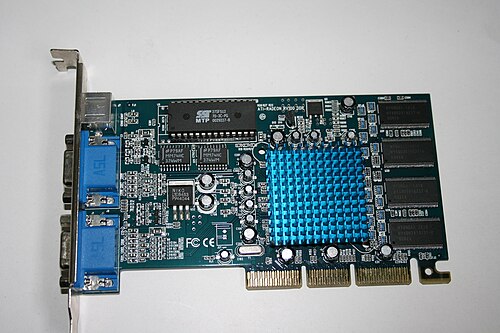

تم إنشاء نسخة اقتصادية من جهاز R100 وأطلق عليها اسم Radeon VE، والتي عُرفت لاحقًا باسم Radeon 7000 في عام 2001 عندما أعادت ATI تسمية منتجاتها.
يحتوي معالج RV100 على مسار بكسل واحد فقط، ولا يحتوي على وحدة معالجة ضوئية وإضاءة مدمجة ، وناقل ذاكرة 64 بت، ولا يدعم تقنية HyperZ . ولكنه أضاف دعمًا لشاشتين بتقنية HydraVision، ودمج وحدة RAMDAC ثانية في النواة (لتقنية HydraVision ).
من ناحية الأداء ثلاثي الأبعاد، لم يكن أداء بطاقة Radeon VE جيدًا مقارنةً ببطاقة GeForce2 MX من نفس الحقبة، على الرغم من أن دعمها لشاشات العرض المتعددة كان متفوقًا بشكل واضح على GeForce2 MX. تتميز بطاقة Matrox G450 بأفضل دعم لشاشتين من بين وحدات معالجة الرسومات، ولكنها الأبطأ أداءً في مجال الرسومات ثلاثية الأبعاد.
كان RV100 هو الأساس لحل Mobility Radeon لأجهزة الكمبيوتر المحمولة.
RV200

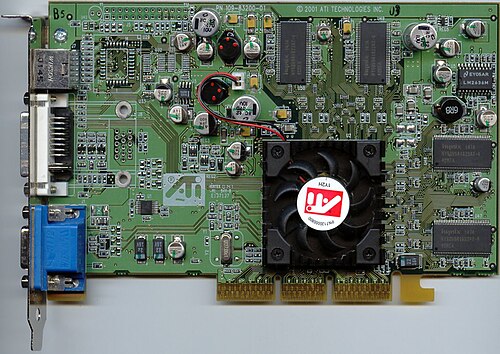

تُعدّ بطاقة Radeon 7500 (RV200) نسخة مصغّرة من بطاقة R100، مصنّعة بتقنية 150 نانومتر. وقد سمحت الكثافة المحسّنة والتعديلات المختلفة على البنية لوحدة معالجة الرسومات بالعمل بترددات أعلى. كما مكّنت البطاقة من العمل بتردد غير متزامن، بينما كانت بطاقة R100 الأصلية تعمل بتردد متزامن مع ذاكرة الوصول العشوائي (RAM). وكانت أول وحدة معالجة رسومات من ATI متوافقة مع Direct3D 7 تدعم شاشتين (Hydravision). [ 7 ]
أُطلقت بطاقة Radeon 7500 في النصف الثاني من عام 2001 بالتزامن مع بطاقة Radeon 8500 (R200). واستخدمت واجهة AGP 4x. وفي نفس الفترة التي أُعلن فيها عن بطاقتي Radeon 8500 و7500، أطلقت شركة Nvidia المنافسة بطاقتي GeForce 3 Ti500 وTi200، حيث تُعتبر بطاقتا 8500 وTi500 منافستين مباشرتين، بينما لا تُعتبر بطاقتا 7500 وTi200 كذلك.
كانت بطاقة Radeon 7500 المكتبية تأتي عادةً بتردد 290 ميجاهرتز للمعالج و230 ميجاهرتز للذاكرة. وقد نافست بطاقة GeForce2 Ti، ولاحقًا بطاقة GeForce4 MX440.
مصفوفة ميزات راديون
يوضح الجدول التالي ميزات وحدات معالجة الرسومات AMD / ATI ( انظر أيضًا: قائمة وحدات معالجة الرسومات AMD ).
| اسم سلسلة وحدة معالجة الرسومات | يتعجب | ماخ | غضب ثلاثي الأبعاد | Rage Pro | الغضب 128 | 100 راند | 200 راند | 300 راند | 400 راند | 500 راند | 600 راند | RV670 | 700 راند | دائم الخضرة | الجزر الشمالية | الجزر الجنوبية | جزر البحر | الجزر البركانية | جزر القطب الشمالي / بولاريس | فيغا | نافي 1x | نافي 2x | نافي 3x | نافي 4x | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| مطلق سراحه | 1986 | 1991 | أبريل 1996 | مارس 1997 | أغسطس 1998 | أبريل 2000 | أغسطس 2001 | سبتمبر 2002 | مايو 2004 | أكتوبر 2005 | مايو 2007 | نوفمبر 2007 | يونيو 2008 | سبتمبر 2009 | أكتوبر 2010 | ديسمبر 2010 | يناير 2012 | سبتمبر 2013 | يونيو 2015 | يونيو 2016، أبريل 2017، أغسطس 2019 | يونيو 2017، فبراير 2019 | يوليو 2019 | نوفمبر 2020 | ديسمبر 2022 | فبراير 2025 | ||
| اسم التسويق | يتعجب | ماخ | غضب ثلاثي الأبعاد | Rage Pro | الغضب 128 | راديون 7000 | راديون 8000 | راديون 9000 | Radeon X700/X800 | Radeon X1000 | راديون إتش دي 2000 | راديون HD 3000 | راديون HD 4000 | راديون HD 5000 | راديون HD 6000 | راديون HD 7000 | راديون 200 | راديون 300 | Radeon 400/500/600 | Radeon RX Vega، Radeon VII | راديون آر إكس 5000 | راديون آر إكس 6000 | Radeon RX 7000 | راديون آر إكس 9000 | |||
| دعم AMD |  |  | |||||||||||||||||||||||||
| عطوف | ثنائي الأبعاد | ثلاثي الأبعاد | |||||||||||||||||||||||||
| بنية مجموعة التعليمات | غير معروف للعامة | مجموعة تعليمات تيرا سكيل | مجموعة تعليمات GCN | مجموعة تعليمات الحمض النووي الريبوزي المنقح | |||||||||||||||||||||||
| البنية الدقيقة | غير معروف للعامة | GFX1 | GFX2 | تيرا سكيل 1 (VLIW5) (GFX3) | TeraScale 2 (VLIW5) (GFX4) | TeraScale 2 (VLIW5) حتى 68xx (GFX4) | TeraScale 3 (VLIW4) in 69xx [ 8 ] [ 9 ] (GFX5) | الجيل الأول من GCN (GFX6) | الجيل الثاني من GCN (GFX7) | الجيل الثالث من GCN (GFX8) | الجيل الرابع من GCN (GFX8) | الجيل الخامس من GCN (GFX9) | RDNA (GFX10.1) | RDNA 2 (GFX10.3) | RDNA 3 (GFX11) | RDNA 4 (GFX12) | |||||||||||
| يكتب | خط أنابيب ثابت [ أ ] | خطوط أنابيب البكسل والرؤوس القابلة للبرمجة | نموذج تظليل موحد | ||||||||||||||||||||||||
| Direct3D | غير متوفر | 5.0 | 6.0 | 7.0 | 8.1 | 9.0 11 ( 9_2 ) | 9.0b 11 ( 9_2 ) | 9.0c 11 ( 9_3 ) | 10.0 11 ( 10_0 ) | 10.1 11 ( 10_1 ) | 11 ( 11_0 ) | 11 ( 11_1 ) 12 ( 11_1 ) | 11 ( 12_0 ) 12 ( 12_0 ) | 11 ( 12_1 ) 12 ( 12_1 ) | 11 ( 12_1 ) 12 ( 12_2 ) | ||||||||||||
| نموذج التظليل | غير متوفر | 1.4 | 2.0+ | 2.0ب | 3.0 | 4.0 | 4.1 | 5.0 | 5.1 | 5.1 6.5 | 6.7 | 6.8 | |||||||||||||||
| OpenGL | غير متوفر | 1.1 | 1.2 | 1.3 | 1.5 [ ب ] [ 10 ] | 3.3 | 4.5 (ويندوز)، 4.6 (لينكس ميسا 25.2+) [ 11 ] | 4.6 [ 12 ] [ ج ] | |||||||||||||||||||
| فولكان | غير متوفر | 1.1 [ ج ] [ د ] | 1.3 [ 13 ] [ 14 ] [ هـ ] | 1.4 [ 15 ] | |||||||||||||||||||||||
| OpenCL | غير متوفر | قريب من المعدن | 1.1 (غير مدعوم من قبل ميسا ) | 1.2+ (على نظام Linux : 1.1+ (لا يوجد دعم للصور على Clover، مع Rusticl) مع Mesa، 1.2+ على GCN 1.Gen) | 2.0+ (برنامج تشغيل Adrenalin على نظام التشغيل Windows 7+ ) (على Linux ROCm، Mesa 1.2+ (لا يوجد دعم في Clover، فقط Rusticl وMesa و2.0+ و3.0 مع برامج تشغيل AMD أو AMD ROCm)، الجيل الخامس: 2.2 على نظام التشغيل Windows 10+ وLinux ROCm 5.0+ | 2.2+ و 3.0 ويندوز 8.1+ ولينكس ROCm 5.0+ (Mesa Rusticl 1.2+ و 3.0 (2.1+ و 2.2+)) [ 16 ] [ 17 ] [ 18 ] | |||||||||||||||||||||
| HSA / ROCm | غير متوفر | | ؟ | ||||||||||||||||||||||||
| شريحة ASIC لفك تشفير الفيديو | غير متوفر | أفيفو / يو في دي | الأشعة فوق البنفسجية+ | UVD 2 | UVD 2.2 | UVD 3 | الأشعة فوق البنفسجية 4 | UVD 4.2 | UVD 5.0 أو 6.0 | UVD 6.3 | UVD 7 [ 19 ] [ f ] | VCN 2.0 [ 19 ] [ f ] | VCN 3.0 [ 20 ] | VCN 4.0 | VCN 5.0 | ||||||||||||
| شريحة ASIC لترميز الفيديو | غير متوفر | VCE 1.0 | VCE 2.0 | VCE 3.0 أو 3.1 | VCE 3.4 | VCE 4.0 [ 19 ] [ f ] | |||||||||||||||||||||
| حركة السوائل [ g ] | | | | ؟ | |||||||||||||||||||||||
| توفير الطاقة | ؟ | باور بلاي | باور تييون | تقنية PowerTune و ZeroCore Power | ؟ | ||||||||||||||||||||||
| TrueAudio | غير متوفر | عبر معالج الإشارات الرقمية المخصص | عبر التظليل | ||||||||||||||||||||||||
| تقنية FreeSync | غير متوفر | 1 2 | |||||||||||||||||||||||||
| HDCP [ h ] | غير متوفر | ؟ | 1.4 | 2.2 | 2.3 [ 21 ] | ||||||||||||||||||||||
| جاهز للعب [ h ] | غير متوفر | 3.0 | | 3.0 | |||||||||||||||||||||||
| الشاشات المدعومة [ i ] | 1-2 | 2 | 2-6 | ؟ | 4 | ||||||||||||||||||||||
| أقصى دقة | ؟ | 2–6 × 2560×1600 | 2–6 × 4096×2160 @ 30 هرتز | 2–6 × 5120×2880 @ 60 هرتز | 3 × 7680×4320 @ 60 هرتز [ 22 ] | 7680×4320 @ 60 هرتز باور كلر | 7680x4320 @165 هرتز | 7680x4320 | |||||||||||||||||||
/drm/radeon[ j ] | | غير متوفر | |||||||||||||||||||||||||
/drm/amdgpu[ j ] | غير متوفر | النواة 6.19+ [ 23 ] | | ||||||||||||||||||||||||
- ↑ تحتوي سلسلة Radeon R100 على مُظلِّلات بكسل قابلة للبرمجة، لكنها لا تتوافق تمامًا مع DirectX 8 أو Pixel Shader 1.0. راجع المقال الخاص بمُظلِّلات البكسل في R100 .
- ↑ لا تتوافق البطاقات المستندة إلى R300 و R400 و R500 بشكل كامل مع OpenGL 2+ لأن الأجهزة لا تدعم جميع أنواع القوام غير قوى العدد اثنين (NPOT).
- 1 2 يتطلب التوافق مع OpenGL 4+ دعم تظليل FP64 ويتم محاكاة هذه على بعض رقائق TeraScale باستخدام أجهزة 32 بت.
- ↑ دعم Vulkan ممكن نظرياً ولكنه لم يتم تنفيذه في برنامج تشغيل مستقر.
- ↑ يعتمد دعم Vulkan في Linux على برنامج تشغيل نواة AMDgpu، بينما لا يدعم برنامج تشغيل radeon تقنية Vulkan.
- 1 2 3 تم استبدال UVD و VCE بـ Video Core Next (VCN) ASIC في تطبيق Raven Ridge APU لـ Vega.
- ↑ معالجة الفيديو بتقنية استيفاء معدل الإطارات. في نظام ويندوز، تعمل هذه التقنية كمرشح DirectShow في مشغل الفيديو. أما في نظام لينكس، فلا يوجد دعم لها من قِبل برامج التشغيل أو المجتمع.
- ١ ٢ لتشغيل محتوى الفيديو المحمي، يتطلب الأمر أيضًا دعمًا من البطاقة ونظام التشغيل وبرنامج التشغيل والتطبيق. كما يلزم وجود شاشة عرض متوافقة مع HDCP. يُعدّ HDCP إلزاميًا لإخراج بعض تنسيقات الصوت، مما يفرض قيودًا إضافية على إعدادات الوسائط المتعددة.
- ↑ قد يتم دعم المزيد من الشاشات من خلال وصلات DisplayPort الأصلية ، أو تقسيم الحد الأقصى للدقة بين شاشات متعددة باستخدام محولات نشطة.
- 1 2 DRM ( مدير العرض المباشر ) هو أحد مكونات نواة لينكس. AMDgpu هي وحدة نواة لينكس. يشير الدعم المذكور في هذا الجدول إلى أحدث إصدار.
نماذج
- تم إطلاق بطاقات R100 في الأصل بدون أي ترقيم باسم Radeon SDR و DDR و LE و VE؛ وتمت إعادة تسمية هذه المنتجات لاحقًا بأسمائها ضمن نظام التسمية المرقم، عندما تم طرح سلسلة Radeon 8000 .
| نموذج | يطلق | فاب (نانومتر) | واجهة ناقل البيانات | تردد المعالج (ميجاهرتز) | تردد الذاكرة (ميجاهرتز) | التكوين الأساسي 1 | معدل التعبئة | ذاكرة | الأداء (FLOPS) | استهلاك الطاقة (بالواط) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
عمليات MO | ميغابكسل/ثانية | MTexels/s | MVertices/s | الحجم ( ميغابايت ) | عرض النطاق الترددي ( جيجابايت /ثانية) | نوع الحافلة | عرض ناقل البيانات ( بت ) | ||||||||||
| راديون VE / راديون 7000 | 19 فبراير 2001 | RV100 (خنزير صغير) | 180 | AGP 4x، PCI | 150/166/183 | 150/166/183 | 1:0:3:1 | 183 (كحد أقصى) | 336 (كحد أقصى) | 549 (كحد أقصى) | 0 | 32، 64 | 2.688 (كحد أقصى) | جمهورية ألمانيا الديمقراطية | 64 | ؟ | 10 |
| Radeon LE / Radeon 7100 (OEM) | 6 أبريل 2001 [ 24 ] | Rage 6 / R100 | AGP 4x | 150 | 150 | 2:1:6:2 | 296 | 296 | 888 | 37.5 | 32 | 4.736 | 128 | ؟ | 11 | ||
| Radeon SDR / Radeon 7200 (SDR) | 1 يونيو 2000 | AGP 4x، PCI | 166 | 166 | 333 | 333 | 996 | 41.5 | 2.656 | SDR | ؟ | 14 | |||||
| Radeon DDR / Radeon 7200 (DDR) | 1 أبريل 2000 | AGP 4x | 166/183 أ | 166/183 أ | 333/366 أ | 333/366 أ | 966/1098 أ | 41.5/45.75 أ | 32، 64 | 5.312/5.856 أ | جمهورية ألمانيا الديمقراطية | ؟ | 13 | ||||
| Radeon DDR / Radeon 7200 VIVO | 2001 | AGP 4x، PCI | 166/183 ب | 166/183 ب | 333/366 ب | 333/366 ب | 966/1098 ب | 41.5/45.75 ب | 64 | 5.312/5.856 ب | ؟ | 17 | |||||
| راديون DDR / راديون 7500 فيفو "SE" | 200 | 200 | 400 | 400 | 1200 | 50.0 | 6.400 | ؟ | 20 | ||||||||
| Radeon 7500 LE | RV200 (مورفيوس) | 150 | 250 | 175 | 500 | 500 | 1500 | 62.5 | 32، 64 | 5.600 | 64 128 | ؟ | 21 | ||||
| راديون 7500 | 14 أغسطس 2001 | RV200 (مورفيوس) | 290 | 230 | 580 | 580 | 1740 | 72.5 | 32، 64، 128 [ 25 ] | 7.360 | 128 | ؟ | 23 | ||||
1. مسارات البكسل : مُظلِّلات الرؤوس : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض. أ. يشير الرقم الأول إلى البطاقات ذات ذاكرة 32 ميجابايت. يشير الرقم الثاني إلى البطاقات ذات ذاكرة 64 ميجابايت. ب. يشير الرقم الأول إلى بطاقات الشركات المصنعة الأصلية. يشير الرقم الثاني إلى بطاقات البيع بالتجزئة.
IGP (سلسلة 3xx)
- جميع الطرازات مصنعة باستخدام عملية تصنيع 180 نانومتر
- مبني على Radeon VE
| نموذج | يطلق | الاسم الرمزي | واجهة ناقل البيانات | تردد المعالج (ميجاهرتز) | تردد الذاكرة (ميجاهرتز) | التكوين الأساسي 1 | معدل التعبئة | ذاكرة | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
عمليات MO | ميغابكسل/ثانية | MTexels/s | MVertices/s | الحجم ( ميغابايت ) | عرض النطاق الترددي ( جيجابايت /ثانية) | نوع الحافلة | عرض ناقل البيانات ( بت ) | |||||||
| راديون 320 | مايو 2002 | A3 | جهاز الأمن الفيدرالي الروسي | 160 | 200,266 | 1:0:3:1 | 160 | 160 | 480 | 0 | ؟ | 1.6، 2.128 | جمهورية ألمانيا الديمقراطية | 64 |
| راديون 330 | 2002 | RS200L (ويلما) | 150 | 150 | 150 | 450 | ||||||||
| راديون 340 | RS200 (ويلما) | 183 | 183 | 183 | 549 | |||||||||
خطوط أنابيب بكسل واحد : تظليل الرؤوس : وحدات تعيين النسيج : وحدات إخراج العرض
سلسلة Mobility Radeon
يتم دمج وحدات معالجة الرسومات هذه إما في اللوحة الأم أو تشغل وحدة PCI Express المحمولة (MXM) .
| نموذج | يطلق | رقم الطراز | الاسم الرمزي | فاب (نانومتر) | تردد المعالج (ميجاهرتز) | تردد الذاكرة (ميجاهرتز) | التكوين الأساسي 1 | معدل التعبئة | ذاكرة | الامتثال لواجهة برمجة التطبيقات (الإصدار) | ملحوظات | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
بكسل ( GP /s) | الملمس ( GT /s) | الحجم ( ميغابايت ) | عرض النطاق الترددي ( جيجابايت /ثانية) | نوع الحافلة | عرض ناقل البيانات ( بت ) | ||||||||||||
| موبيليتي راديون 7000 | فبراير 2001 | M6 | RV100 | 180 | AGP 4× | 144 167 | 144 183 | 0:1:3:1 | 0.167 | 0.5 | 8 16 32 | 1.464 2.928 | SDR DDR | 32 64 | 7 | 1.3 | |
| موبيليتي راديون 7500 | ديسمبر 2001 | M7 | RV200 | 150 | 280 | 200 | 1:2:6:2 | 0.56 | 1.68 | 32 64 | 3.2 6.4 | جمهورية ألمانيا الديمقراطية | 64 128 | 7 | باور بلاي 2، دي إكس 7 تي آند إل | ||
1. تظليل الرؤوس : تظليل البكسل : وحدات تعيين النسيج : وحدات إخراج العرض .
