حافة (الأسلحة النارية)

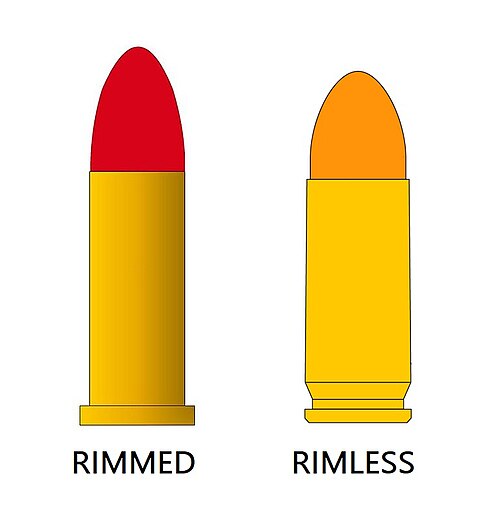

الخرطوشة ذات الحافة، والتي تُسمى أحيانًا بالخرطوشة ذات الشفة ، هي أقدم أنواع الخراطيش، وتتميز بحافة قطرها أكبر بكثير من قاعدة الخرطوشة. تستخدم هذه الخراطيش الحافة لتثبيت الخرطوشة (عادةً ذات الجوانب المستقيمة) في حجرة السلاح الناري، حيث تعمل الحافة على تثبيت الخرطوشة على العمق المناسب داخل الحجرة - وتُسمى هذه الوظيفة " ضبط المسافة بين رأس الخرطوشة والحجرة ". ولأن الخرطوشة ذات الحافة تُضبط المسافة بين رأسها والحجرة بناءً على الحافة، فإن طول الخرطوشة أقل أهمية مقارنةً بالخراطيش عديمة الحافة. ​​تسمح الخراطيش ذات الحافة ذات الجدران المستقيمة، مثل خراطيش البنادق ، بوضع أطوال مختلفة من نفس الخرطوشة في حجرة السلاح الناري؛ فإذا برزت الخرطوشة داخل حلزنة السبطانة متجاوزةً طول الحجرة، فإن الحلزنة تعمل كحجرة مُخددة لتسهيل عملية الاستخراج.

يُتيح هذا لبعض الأسلحة النارية المُصممة لاستخدام خراطيش ذات حواف متشابهة إمكانية استخدام خراطيش أقصر بأمان، مثل استخدام خراطيش عيار .38 سبيشال في مسدس عيار .357 ماغنوم ، حيث أن قطرها واحد بغض النظر عن التسمية. تُعدّ الخراطيش ذات الحواف مناسبة لأنواع مُعينة من آليات الإطلاق، مثل المسدسات والأسلحة النارية ذات آلية الكسر ، حيث تُساعد الحافة على تثبيت الخرطوشة في مكانها.

لا تعمل الخراطيش ذات الحواف بشكل جيد في الأسلحة النارية التي تُغذى من مخزن صندوقي ، إذ يجب تعبئة المخزن بعناية بحيث تُحمّل حافة كل خرطوشة متتالية قبل الخرطوشة التي تليها، حتى لا تعلق الخرطوشة بحافة الخرطوشة التي تليها أثناء سحبها من المخزن. مع ذلك، شهدت الأسلحة النارية ذات المخازن الصندوقية التي تُطلق خراطيش ذات حواف استخدامًا واسعًا؛ فقد استُخدمت بندقية لي-إنفيلد الشهيرة التي استخدمتها المملكة المتحدة، وبندقية موسين-ناغانت الروسية التي تستخدم آلية إيقاف لمنع التعلق، من قبل الحرب العالمية الأولى حتى بعد الحرب العالمية الثانية . كما صُممت المسدسات نصف الآلية لاستخدام الخراطيش ذات الحواف، مثل مسدس LAR Grizzly أو Desert Eagle عيار .357 ماغنوم أو .44 ماغنوم . ويُعد عيار .22 Long Rifle شائعًا جدًا في الأسلحة نصف الآلية.

تتوافق الخراطيش ذات الحافة مع الرشاشات التي تعمل بنظام التغذية الشريطية، والتي تستخدم آلية تغذية ثنائية المراحل (سحب للخارج - دفع للداخل)، ولا سيما رشاشات ماكسيم ، وفيكرز ، وبراوننج M1919 ، و M2HB . يمكن استخدام وصلات الدفع للداخل مع الخراطيش ذات الحافة باستخدام وصلات شريطية مصممة خصيصًا، ولكنها ليست بنفس موثوقية استخدامها مع الذخيرة عديمة الحافة.

تستخدم خراطيش الإطلاق الحلقي الحافة أيضًا لاحتواء مركب الإشعال لإشعال الخرطوشة بدلاً من كبسولة الإشعال المثبتة في المنتصف ، كما هو شائع في خراطيش الإطلاق المركزي . ^{[ 1 ]}

في نظام تسمية الخراطيش المتري ، تشير إضافة حرف "R" كبير في نهاية التسمية إلى خرطوشة ذات حافة. ​​على سبيل المثال، " 7.62×54mmR " هي خرطوشة ذات حافة، بينما " 7.62×51mm " هي خرطوشة بدون حافة. ​​أما في نظام التسمية الإمبراطوري أو الأمريكي التقليدي ، فلا يوجد عادةً فرق بين الخراطيش ذات الحافة والخراطيش بدون حافة، إلا إذا كان المقصود نسخة ذات حافة من خرطوشة عادةً ما تكون بدون حافة، مثل خرطوشة .45 Auto Rim ، وهي نسخة خاصة ذات حافة من خرطوشة .45 ACP ("مسدس كولت الأوتوماتيكي" المعروف أيضًا باسم ".45 Auto")، والمخصصة للاستخدام في مسدسات الخدمة M1917 .

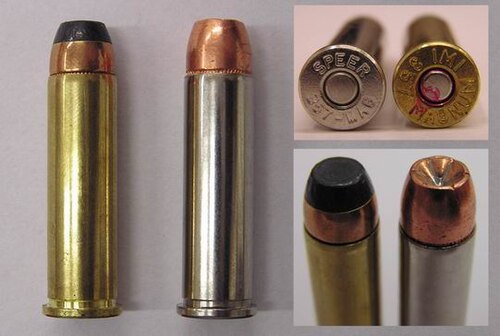

من أمثلة خراطيش المسدسات ذات الحافة: .38 سبيشال ، .357 ماغنوم ، .44 سبيشال ، .44 ماغنوم ، .45 سكوفيلد ، و .45 كولت . ومن أمثلة خراطيش البنادق ذات الحافة: .22 هورنت ، .30-30 وينشستر ، 7.62×54 ملم ، .303 بريتش ، 8×50 ملم ليبل ، و.45-70 غوفيرنمنت . ^{[ 2 ]}

في وقت مبكر من عام 1867، حصل جوزيف ويتوورث على براءة اختراع لخرطوشة "ذات ظهر معدني صلب بدون أي حافة بارزة، كما كان الحال سابقًا، حيث كان أخدود الحلقة المذكور سابقًا بديلاً عنها". ^{[ 3 ]} على الرغم من أن بعض البنادق صُممت لخرطوشات بدون حافة من قبل بيثيل بيرتون وإدوارد روبين وآخرين، إلا أن أول اعتماد لها لم يحدث حتى عام 1888 مع بندقية باترون 88 الألمانية .

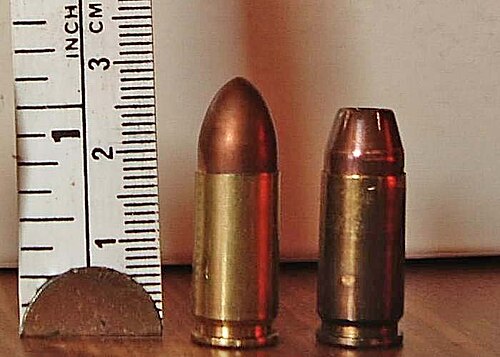

حافة الخرطوشة "بدون حافة" يكون قطرها مساوياً تقريباً أو مطابقاً تماماً لقطر قاعدة الخرطوشة. يُعرف التجويف المتشكل بين الحافة وجسم الخرطوشة باسم أخدود المستخرج ، والذي يسمح للمستخرج بالإمساك بالخرطوشة بعد إطلاقها. ولأن الحافة غير بارزة، يجب أن تستقر الخرطوشة على فوهة الخرطوشة في حالة الخرطوشة ذات الجدران المستقيمة، أو على كتف الخرطوشة في حالة الخرطوشة ذات العنق الضيق (مع العلم أن الخرطوشة ذات العنق الضيق يمكن أن تستقر على فوهة الخرطوشة، وذلك حسب نوع الخرطوشة)؛ ويُستخدم أخدود المستخرج فقط لعملية الاستخراج. وبفضل عدم وجود حافة بارزة ، تُغذى الخراطيش بدون حافة بسلاسة فائقة من المخازن الصندوقية والأسطوانية والأحزمة . لا تُعدّ الخراطيش عديمة الحواف مناسبة تمامًا لآليات الفتح السريع والمسدسات، على الرغم من أنه يمكن استخدامها في الأسلحة النارية ذات آلية الفتح السريع مع إجراء تعديلات مناسبة، مثل مستخرج/قاذف زنبركي أو، في المسدس، مشبك نصف قمر أو مشبك قمر كامل (على سبيل المثال، مسدسات كولت أو سميث آند ويسون M1917 عيار 0.45 ACP ). ^{[ 4 ]}

بما أن الخرطوشة ذات الجدران المستقيمة عديمة الحافة مصممة بحيث يكون موضع رأسها بعيدًا عن فوهة الغلاف، فإن هذا يمنع مُلقِّم الذخيرة أو الشركة المصنعة من استخدام عملية تثبيت قوية، وهي عبارة عن حلقة تُضغط أو تُكبس داخل غلاف الخرطوشة، مصممة لتثبيت الرصاصة بإحكام في مكانها حتى إطلاقها. يؤثر التثبيت على الطول الإجمالي للخرطوشة، وبالتالي لا يمكن استخدامه مع الخراطيش التي يكون موضع رأسها بعيدًا عن فوهة الغلاف. قد يُمثل هذا مشكلةً للمسدسات أو البنادق ذات العيار الكبير التي تستوعب أكثر من طلقة في آنٍ واحد، حيث يمكن أن يؤدي ارتداد إطلاق الطلقات المتتالية إلى ارتخاء الرصاصات في الخراطيش المتبقية، مما يتسبب في تغيير عمق تثبيتها، وهو ما قد يؤثر بشكل خطير على الدقة، أو قد يتسبب، في حالة المسدس، في بروز رصاصة بشكل كافٍ من مقدمة الأسطوانة لإعاقة دورانها، وبالتالي منع إطلاق المزيد من الطلقات. لا تُشكّل هذه المسألة مشكلةً بالنسبة للأسلحة النارية أحادية الطلقة ذات آلية الكسر ، لعدم وجود آلية إطلاق قابلة للتعطل، مع أنها قد تُسبب مشاكل في الدقة (وليس التعطل) في البنادق ذات الماسورتين ، أو بنادق الصيد ذات الماسورتين ، أو الأسلحة المُركّبة ، شريطة أن تحتوي على أكثر من ماسورة بندقية. بعض الأسلحة المُركّبة، مثل بنادق "الدرلينغ" أو "الفيرلينغ"، تُصنع بثلاث أو أربع ماسورات بنادق، دون أي ماسورات بنادق صيد.

من أمثلة خراطيش المسدسات عديمة الحافة: .380 ACP ، و9 ملم بارابيلوم ، و .357 SIG ، و .38 سوبر ، و .40 S&W ، و 10 ملم أوتو ، و .45 GAP ، و .45 ACP ، و .50 AE ، و .50 GI . أما أمثلة بنادق عديمة الحافة فتشمل: .223 ريمنجتون ، و 6.5×52 ملم كاركانو ، و 6.5×54 ملم مانليشر-شوناور ، و 6.5×55 ملم سويديش ، و.308 وينشستر ، و.30-06 سبرينغفيلد ، و 7.65×53 ملم ، و 7.92×57 ملم ماوزر . ^{[ 4 ]}

في الخراطيش شبه ذات الحافة، تبرز الحافة قليلاً عن قاعدة الخرطوشة، وإن لم يكن بنفس قدر الخراطيش ذات الحافة الكاملة. توفر هذه الحافة الصغيرة أقل قدر من التداخل عند التغذية من مخزن الخراطيش ، مع توفير مساحة كافية لضبط مسافة رأس الخرطوشة. الخراطيش شبه ذات الحافة أقل شيوعًا من الأنواع الأخرى. ^{[ 4 ]}

تُعرف ذخيرة .38 سوبر ، وهي ذخيرة ذات ضغط أعلى من ذخيرة .38 ACP القديمة، بانخفاض دقتها مقارنةً بالذخائر عديمة الحافة، ولذلك تُصمم معظم المسدسات الحديثة التي تعمل بذخيرة .38 سوبر بحيث يكون موضع الخرطوشة بعيدًا عن فوهة الغلاف، كما هو الحال في الذخائر عديمة الحافة. ​​إذا كان تجويف حجرة الإطلاق ضحلًا، بحيث يكون موضع الخرطوشة بعيدًا عن الفوهة، فإن الحافة تُستخدم فقط في عملية الاستخراج؛ أما في حجرة الإطلاق القياسية، فتُستخدم الحافة في كلٍ من ضبط موضع الخرطوشة واستخراجها. ^{[ 5 ]}

من أمثلة خراطيش المسدسات شبه الحلقية: .25 ACP ، و.32 ACP ، و 8×22 ملم نامبو ، و .38 ACP ، و .38 سوبر ، و 9 ملم براوننج لونج . أما أمثلة خراطيش البنادق شبه الحلقية فتشمل: .220 سويفت ، و.280 روس ، و 6.5×50 ملم أريساكا ، و.308 مارلين إكسبريس ، و .338 مارلين إكسبريس ، و .444 مارلين . ^{[ 4 ]}

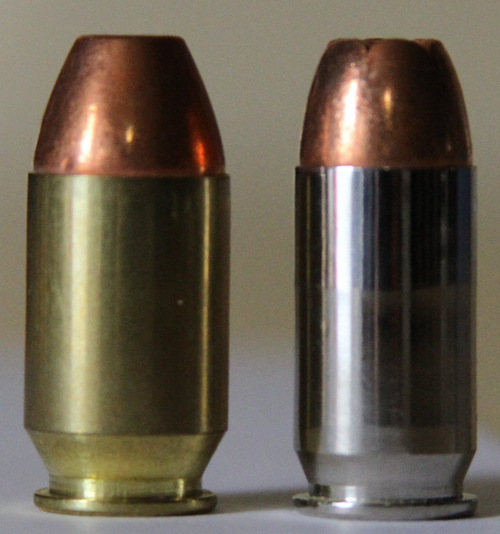

يحتوي مسدس .50 GI (على اليسار) على حافة مجوفة بنفس حجم مسدس .45 ACP بدون حافة (على اليمين).

• أ: حافة عادية
• ب: حافة مخفضة

تتميز الخراطيش ذات الحافة المخفضة بحافة أصغر قطرًا بكثير من قاعدة غلاف الخرطوشة، وتُستخدم فقط في عملية الاستخراج. وهي تعمل بنفس طريقة الخراطيش عديمة الحافة، حيث تسمح الحافة المخفضة بتحويل السلاح بسهولة لإطلاق خرطوشة أكبر من المعتاد، إذ لا يتطلب الأمر تعديل معظم آليات التلقيم والاستخراج طالما بقي حجم الحافة ثابتًا. ^{[ 4 ]} ومن المزايا الأخرى للخراطيش ذات الحافة المخفضة، وخاصةً تلك ذات الجدران المستقيمة، إمكانية استخدام أي طول تقريبًا من الخراطيش من نفس العيار.

من الأمثلة على الخراطيش ذات الحافة المخفضة خرطوشة .50 Action Express ، الشائعة الاستخدام في مسدس ديزرت إيجل . ولتبسيط عملية الإنتاج وخفض تكلفة الملكية، صُممت خرطوشة .50 AE بحافة مخفضة تُطابق قطر حافة خرطوشة .44 Magnum ، وهي العيار الأكثر شيوعًا في مسدس ديزرت إيجل. وباستخدام نفس أبعاد الحافة، يُمكن تحويل مسدس ديزرت إيجل من عيار .44 Magnum إلى عيار .50 Action Express بمجرد تغيير الماسورة والمخزن. أما الخراطيش القابلة للتحويل الأخرى، مثل خرطوشة .41 Action Express قصيرة العمر (ذات نفس قطر حافة خرطوشة 9×19 ملم بارابيلوم ) المستخدمة في مسدس جيريكو 941 القابل للتحويل وبندقية أوزي الرشاشة وبندقية كاربين، فكانت تعمل في نفس المخزن، وبالتالي لم تتطلب سوى تغيير الماسورة للعيار المختلف. ^{[ 6 ] [ 7 ]}

تُعدّ خرطوشة .440 كور-بون خرطوشة أخرى ذات حافة مُخفّضة بنفس قطر خرطوشة .44 ماغنوم. أما خرطوشة FN 5.7×28 ملم (المستخدمة في المسدس شبه الأوتوماتيكي FN Five-seveN وسلاح الدفاع الشخصي FN P90 ) فهي خرطوشة معروفة ذات حافة مُخفّضة قليلاً، ولكن سبب اختيارها غير واضح، إذ لا توجد خرطوشة أخرى معروفة بتوافقها معها.

تضمنت عائلات خراطيش بنادق وينشستر شورت ماغنوم ، ووينشستر سوبر شورت ماغنوم ، وريمنجتون ألترا ماغنوم ، وريمنجتون شورت أكشن ألترا ماغنوم، التي ظهرت في أوائل العقد الأول من القرن الحادي والعشرين، حوافًا مُخفّضة. جميع هذه الخراطيش مبنية على أساس خرطوشة .404 جيفري، مع تقليل قطر الحافة من 0.543 بوصة لتتناسب مع قطر وجه الترباس البالغ 0.532 بوصة لبنادق ماغنوم الموجودة. ^{[ 8 ] [ 7 ]}

إن الخراطيش الوحيدة المعروفة لبنادق الصيد التي تستخدم حوافًا مخففة هي خراطيش بندقية روبر المتكررة ^{[ 9 ]} وخرطوشة RAS12 عيار 12، المصممة خصيصًا لبندقية RAS-12 شبه الأوتوماتيكية. ^{[ 10 ]}

تستخدم خرطوشة بندقية بيوولف عيار 0.50 تصميم حافة مخففة. تُستخدم هذه الخرطوشة في أجزاء علوية خاصة من بنادق AR-15 ، وتتطابق حافتها مع حجم حافة خرطوشة 7.62×39 ملم ، مما يسمح باستخدام هذه الأجزاء في الأجزاء العلوية المصممة خصيصًا. ^{[ 8 ]}

وتشمل خراطيش البنادق الأخرى التي تم تخفيض سعرها .350 Legend و .400 Legend و .450 Bushmaster و .458 SOCOM و .500 Jeffery و .375 SWISS P.

تُستخدم الخراطيش ذات الحافة المخددة لسبب مختلف في المدافع الآلية المشتقة من مدفع بيكر عيار 20 ملم ، وأشهرها مدافع عائلة أورليكون . تتميز هذه الأسلحة ذات نظام الإشعال المتقدم بالكبسولة (API) والارتداد بحجرات ذات جوانب مستقيمة أطول من اللازم لاحتواء الخرطوشة. يُساوي قطر وجه الترباس قطر الخرطوشة ويتبعه داخل الحجرة. هذا يعني أن مخلب الاستخراج يجب أن يتناسب أيضًا مع الحجرة، ولذلك تم تقليص حافة الخرطوشة.

استُخدم مثال غير مألوف لذخيرة المدفع الرشاش ذي الحافة المخفضة في النموذج الأولي للمدفع الرشاش T168، وهو المدفع T268 عيار 31×120 ملم ذو الحافة المخفضة، والذي صُمم لتحميل الذخيرة عكسيًا في حجرة الإطلاق. ^{[ 11 ] [ 12 ]} كما وُجد مثال تلسكوبي، وهو قذيفة عيار 23×260 ملم المستخدمة في المدفع الرشاش Rikhter R-23 ، والتي تعمل بطريقة مماثلة.

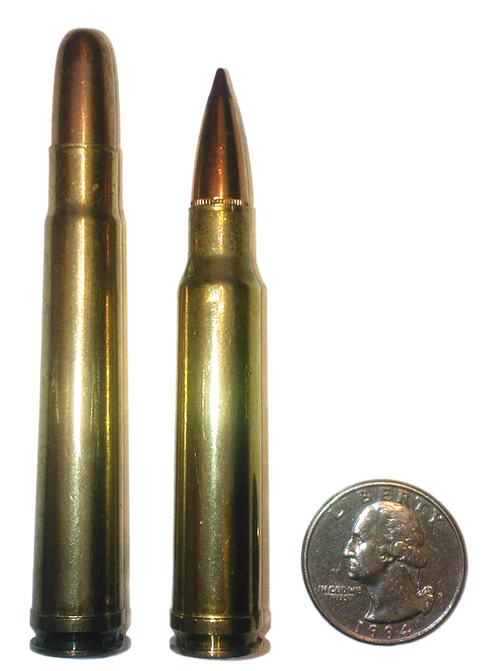

كان الغرض الأصلي من "الحزام" في الخراطيش ذات الحزام (والتي تُعرف غالبًا باسم خراطيش ماغنوم ذات الحزام ) هو توفير مسافة مناسبة بين رأس الخرطوشة وقاعدة الخرطوشة؛ حيث يُقطع أخدود المستخرج في الحزام تمامًا كما هو الحال في قاعدة الخرطوشة عديمة الحافة. ​​يعمل الحزام كحافة على ما هو في الأساس خرطوشة عديمة الحافة. ​​نشأ هذا التصميم في إنجلترا حوالي عام 1910 مع خرطوشة .400/375 Belted Nitro Express (المعروفة أيضًا باسم .375/.400 Holland & Holland و .375 Velopex). سمحت إضافة الحزام للخرطوشة بتحقيق مسافة مناسبة بين رأس الخرطوشة وقاعدة الخرطوشة، على الرغم من عدم وجود كتف واضح نسبيًا. يعود سبب عدم وجود كتف واضح إلى أن هذه الخراطيش البريطانية القديمة كانت مُصممة لإطلاق شحنات الكوردايت بدلًا من البارود عديم الدخان الحديث . كان الكوردايت يُصنع على شكل قضبان تشبه المعكرونة ، لذلك كان لا بد أن تكون الخراطيش أسطوانية الشكل تقريبًا لاستيعاب قضبان الكوردايت الدافعة. استُخدم الحزام في خراطيش أخرى مشتقة من عيار .375 فيلوبكس، مثل خرطوشة .375 هولاند آند هولاند ماغنوم المزودة بحزام من عام 1912، وذلك في بعض الحالات لتمكين الخرطوشة من العمل في بنادق ذات آلية الترباس (كانت خرطوشة .375 هولاند آند هولاند ماغنوم الأصلية ذات غلاف حافّي للاستخدام في البنادق ذات الماسورتين)، أو لمنع خرطوشة الماغنوم ذات الضغط العالي من أن تُوضع عن طريق الخطأ في بندقية ذات حجرة إطلاق مماثلة الحجم. ^{[ 13 ]}

من أمثلة خراطيش المسدسات ذات الحزام: مسدس .40 BSA الأوتوماتيكي و.40 G&A ماغنوم. أما أمثلة خراطيش البنادق/الرشاشات ذات الحزام فتشمل: .224 ويذر باي ماغنوم ، .300 وينشستر ماغنوم ، .375 H&H ماغنوم ، .450 مارلين ، .458 لوت ، 13×64 ملم B، و .55 بويز .

في الولايات المتحدة، أصبح الحزام مرادفًا إلى حد ما لكلمة "ماغنوم" خلال أواخر القرن العشرين. وفي الآونة الأخيرة، كانت خراطيش "ماغنوم" الجديدة التي طُرحت في الولايات المتحدة إما بدون حافة أو تستخدم حوافًا مُخفّضة مُستندة إلى خرطوشة .404 جيفري ، والتي تتناسب مع وجه الترباس نفسه بقطر .512 بوصة المستخدم في الخراطيش ذات الحزام. ^{[ 14 ]}
