تخطيطي

صورة مجهرية للكروموسومات البشرية

رسم تخطيطي لنفس الشيء

المخطط ، أو الرسم التخطيطي ، هو تمثيل مُصمّم لعناصر النظام باستخدام رموز بيانية مجردة بدلاً من الصور الواقعية. عادةً ما يُغفل المخطط جميع التفاصيل غير ذات الصلة بالمعلومات الأساسية التي يهدف إلى إيصالها، وقد يتضمن عناصر مُبسّطة للغاية لتسهيل فهم المعنى الأساسي، بالإضافة إلى تنظيم المعلومات بشكل أفضل.

على سبيل المثال، قد تُمثل خريطة مترو الأنفاق المخصصة للركاب محطة المترو بنقطة. لا تهدف هذه النقطة إلى محاكاة المحطة الحقيقية، بل إلى تزويد المشاهد بالمعلومات دون تشويش بصري غير ضروري. يستخدم المخطط التوضيحي لعملية كيميائية رموزًا بدلًا من تمثيلات تفصيلية للأوعية والأنابيب والصمامات والمضخات وغيرها من المعدات التي يتكون منها النظام، مما يُبرز وظائف العناصر الفردية والترابطات فيما بينها، ويُخفي تفاصيلها الفيزيائية. في مخطط الدائرة الإلكترونية ، قد لا يُشبه ترتيب الرموز الدائرة كما تبدو في الواقع: فبدلًا من تمثيل شكل الدائرة ، يهدف المخطط إلى توضيح طريقة عملها بشكل عام . وهذا يختلف عن مخطط الأسلاك ، الذي يحافظ على العلاقات المكانية بين كل مكون من مكوناته.

المخططات وأنواع أخرى من الرسوم البيانية، على سبيل المثال،

يجمع المخطط شبه التخطيطي بين بعض عناصر التجريد الموجودة في المخطط التخطيطي البحت وعناصر أخرى معروضة بأكبر قدر ممكن من الواقعية، وذلك لأسباب مختلفة. إنه حل وسط بين المخطط التجريدي البحت (مثل مخطط مترو واشنطن) والتمثيل الواقعي تمامًا (مثل الصورة الجوية المقابلة لواشنطن).

•
  خريطة شبه تخطيطية: Tabula Peutingeriana . على الرغم من أن الطرق والمعالم تظهر كتمثيلات مجردة لا تشبه الواقع، إلا أن مواقعها واتجاهاتها ومسافاتها دقيقة قدر الإمكان لجعل الخريطة عملية.

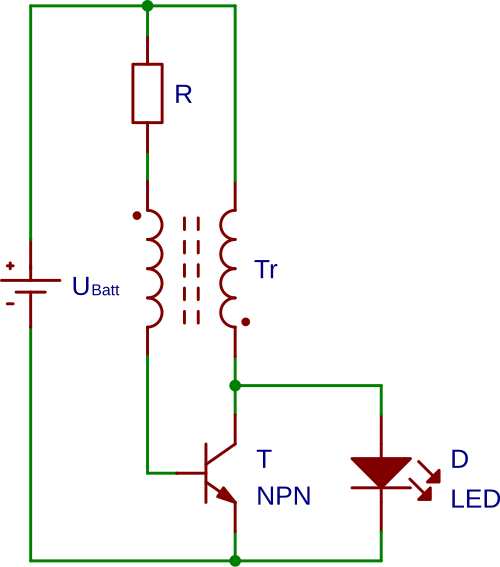

في الصناعات الكهربائية والإلكترونية، يُستخدم المخطط التخطيطي غالبًا لوصف تصميم المعدات. كما تُستخدم هذه المخططات بكثرة في صيانة وإصلاح الأنظمة الإلكترونية والكهروميكانيكية. ^{[ 1 ]} وبينما كانت المخططات تُرسَم يدويًا في السابق باستخدام قوالب موحدة أو رموز لاصقة مطبوعة مسبقًا، يُستخدم اليوم برنامج أتمتة تصميم الإلكترونيات (EDA أو "التصميم بمساعدة الحاسوب الكهربائي") على نطاق واسع.

في مجال أتمتة تصميم الدوائر الإلكترونية، وحتى ثمانينيات القرن الماضي، كانت المخططات التخطيطية هي التمثيل الرسمي الوحيد تقريبًا للدوائر. ومؤخرًا، مع تطور تكنولوجيا الحاسوب، ظهرت تمثيلات أخرى وطُوّرت لغات برمجة متخصصة ، نظرًا لأن المخططات التخطيطية التقليدية أصبحت أقل عملية مع النمو الهائل في تعقيد الدوائر الإلكترونية. فعلى سبيل المثال، تُعد لغات وصف الأجهزة ضرورية لتصميم الدوائر الرقمية الحديثة .

يقوم المصممون بإعداد مخططات الدوائر الإلكترونية باستخدام أدوات أتمتة تصميم الإلكترونيات (EDA)، والتي تُعرف بأدوات التقاط المخططات أو أدوات إدخال المخططات . تتجاوز هذه الأدوات مجرد رسم الأجهزة والوصلات، حيث تُدمج عادةً في عملية التصميم الكاملة وتُربط بأدوات EDA أخرى للتحقق من الدائرة قيد التصميم ومحاكاتها.

يمكن برمجة وحدات التحكم المنطقية القابلة للبرمجة (PLC) باستخدام مخططات السلم .

في تصميم أنظمة الطاقة الكهربائية، يُستخدم رسم تخطيطي يُسمى مخطط الخط الواحد بشكل متكرر لتمثيل المحطات الفرعية ، وأنظمة التوزيع، أو حتى شبكات الطاقة الكهربائية بأكملها. تُبسّط هذه المخططات التفاصيل وتُكثّفها، والتي تتكرر في كل طور من أطوار النظام ثلاثي الأطوار ، حيث تُظهر عنصرًا واحدًا فقط بدلًا من ثلاثة. غالبًا ما تحتوي المخططات الكهربائية لمفاتيح التبديل على وظائف أجهزة مشتركة مُحددة بأرقام وظائف قياسية . وهناك نوع آخر من المخططات المستخدمة في أنظمة الطاقة، وهو مخطط الخطوط الثلاثة .

لأغراض تحليل نظام الطاقة، يمكن الحصول على مخطط تخطيطي مكافئ لكل طور (أو أحادي الطور ) من مخطط الخط الواحد، إذا كان النظام متوازنًا. يُسمى هذا المخطط بمخطط المعاوقة إذا مُثّلت جميع المعاملات كمعاوقات ومصادر جهد . أما إذا مُثّلت جميع المعاملات كموصلات ومصادر تيار، فيُسمى مخطط الموصلات .

إذا كان نظام الطاقة غير متوازن، ولكنه خطي (أو يمكن تقريبه بنظام خطي)، فيمكن تطبيق نظرية فورتسكيو ( المكونات المتناظرة ). وبهذه الطريقة، من مخطط الخط الواحد، نحصل على ثلاثة مخططات تخطيطية مختلفة لكل طور، تُعرف بمخططات التسلسل : مخطط التسلسل الموجب ، ومخطط التسلسل السالب ، ومخطط التسلسل الصفري . ويمكن تمثيل كل من هذه المخططات كمخطط معاوقة أو كمخطط سماحية.

تُستخدم المخططات التوضيحية على نطاق واسع في كتيبات الصيانة لمساعدة المستخدمين على فهم ترابط الأجزاء، ولتوفير تعليمات مصورة تُسهّل عملية تفكيك وإعادة تجميع الأجزاء الميكانيكية. وتُخصّص العديد من كتيبات صيانة السيارات والدراجات النارية عددًا كبيرًا من الصفحات للمخططات التوضيحية.
