رسم توضيحي للأجزاء المفككة

الرسم التوضيحي المفكك هو رسم تخطيطي أو صورة أو رسم تخطيطي أو رسم فني لجسم ما، يوضح العلاقة أو ترتيب تجميع الأجزاء المختلفة. ^{[ 1 ]}

يُظهر هذا الرسم مكونات الجسم متباعدة قليلاً، أو معلقة في الفضاء المحيط في حالة الرسم التخطيطي ثلاثي الأبعاد . يُصوَّر الجسم كما لو أن انفجارًا صغيرًا مُتحكمًا فيه قد انبعث من منتصفه، مما أدى إلى انفصال أجزائه بمسافات متساوية عن مواقعها الأصلية.

يُستخدم الرسم التوضيحي المفكك في كتالوجات الأجزاء ، وكتيبات التجميع والصيانة، وغيرها من المواد التعليمية.

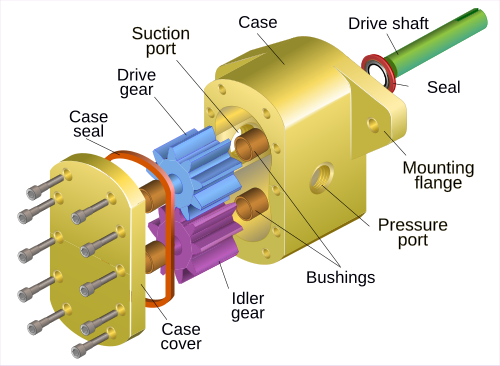

عادةً ما يُعرض إسقاط الرسم التوضيحي المُفصّل من الأعلى وبشكل مائل قليلاً من الجانب الأيسر أو الأيمن للرسم. (انظر الرسم التوضيحي المُفصّل لمضخة التروس إلى اليمين: فهو مُصوّر من الأعلى قليلاً ومن الجانب الأيسر للرسم بشكل مائل).

الرسم التوضيحي المُفصّل هو نوع من الرسومات يُظهر التجميع المُراد للأجزاء الميكانيكية أو غيرها. يُبيّن جميع أجزاء التجميع وكيفية تركيبها معًا. في الأنظمة الميكانيكية، عادةً ما يتم تجميع المكون الأقرب إلى المركز أولًا، أو يكون هو الجزء الرئيسي الذي تُجمّع فيه الأجزاء الأخرى. يُمكن أن يُساعد هذا الرسم أيضًا في تمثيل تفكيك الأجزاء، حيث تُزال الأجزاء الخارجية عادةً أولًا. ^{[ 2 ]}

تُعدّ الرسوم التوضيحية المُفصّلة شائعة في كتيبات الوصف ، حيث تُظهر مواقع الأجزاء، أو الأجزاء المُكوّنة لمجموعة أو مجموعة فرعية. عادةً ما تحتوي هذه الرسوم على رقم تعريف الجزء وعلامة تُشير إلى الجزء الذي يشغل الموضع المُحدد في الرسم. يُمكن للعديد من تطبيقات جداول البيانات إنشاء رسوم توضيحية مُفصّلة تلقائيًا، مثل الرسوم البيانية الدائرية المُفصّلة .

في رسومات براءات الاختراع ، عند عرض الأجزاء المفككة، يجب وضع الأجزاء المنفصلة بين قوسين، وذلك لإظهار العلاقة أو ترتيب تجميع الأجزاء المختلفة، انظر الصورة. عند عرض رسم توضيحي مفكك في شكل موجود على نفس الصفحة مع شكل آخر، يجب وضع الرسم التوضيحي المفكك بين قوسين. ^{[ 1 ]}

يمكن استخدام الرسومات التفصيلية في الرسم المعماري ، على سبيل المثال في عرض تصميم المناظر الطبيعية. تُتيح هذه الرسومات إمكانية إنشاء صورة تُحاكي حركة العناصر في الهواء فوق المخطط المعماري ، كما في اللوحات التكعيبية . ويمكن تظليل مواقع العناصر أو تحديدها بنقاط في مخطط الموقع. ^{[ 3 ]}

كان الرسم التوضيحي المفكك من بين العديد من الابتكارات الرسومية لعصر النهضة ، والتي طُوّرت لتوضيح التمثيل التصويري بطريقة طبيعية متجددة. ويمكن تتبع أصول الرسم التوضيحي المفكك إلى دفاتر مارينو تاكولا (1382-1453) في أوائل القرن الخامس عشر، وقد أتقنه فرانشيسكو دي جورجيو (1439-1502) وليوناردو دافنشي (1452-1519). ^{[ 4 ]}

ابتكر ليوناردو أحد الأمثلة الأولى الواضحة للرسم التوضيحي المفكك في رسمه التصميمي لآلة الحركة الترددية . وقد طبق ليوناردو أسلوب العرض هذا في العديد من الدراسات الأخرى، بما في ذلك تلك المتعلقة بتشريح جسم الإنسان. ^{[ 5 ]}

ظهر مصطلح "رسم العرض المفكك" في أربعينيات القرن العشرين، وكان من أوائل المصطلحات التي تم تعريفها في عام 1965 على أنها "رسم توضيحي ثلاثي الأبعاد (متساوي القياس) يوضح علاقات التزاوج بين الأجزاء والتجميعات الفرعية والتجميعات الأعلى. وقد يوضح أيضًا تسلسل تجميع أو تفكيك الأجزاء التفصيلية." ^{[ 6 ]}
