قائمة معالجات إنتل

الجدول الزمني للإصدار
**معالجات سطح المكتب x86**
1980
1978	إنتل 8086

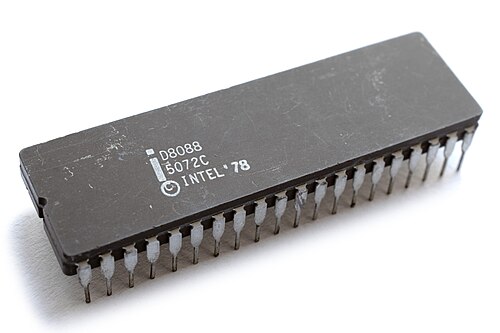

1979	إنتل 8088
1981

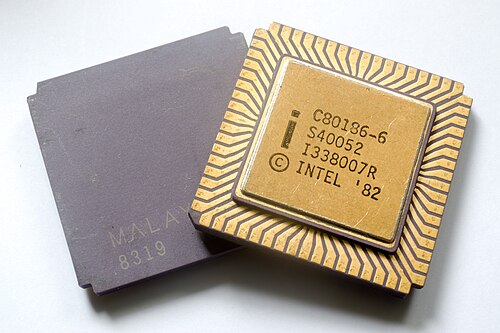

1982	إنتل 80186

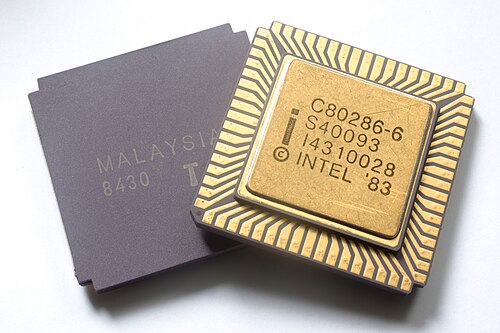

1982	إنتل 80286
1983
1984
1985	Intel386 DX
1986
1987
1988	Intel386 SX
1989	Intel486 DX
1990
1991	Intel486 SX
1992	Intel486 DX2
1993	بنتيوم (P5)
1994	معالج Intel486 بتقنية DirectX 4
1994	بنتيوم (P54C)
1995	بنتيوم (P54CQS)
	بنتيوم (P54CS)
	بنتيوم برو (P6)
1996
1997	بنتيوم إم إم إكس (P55C)
1997	بنتيوم 2 (كلاماث)
1998	بنتيوم 2 (ديشوتس)
1999	بنتيوم 3 (كاتماي)
1999	بنتيوم 3 (كوبرماين)
2000	بنتيوم 4 (ويلاميت)
2001	بنتيوم 3 (توالاتين)
2002	بنتيوم 4 (نورثوود)
2003
2004	بنتيوم 4 (بريسكوت)
2005	بنتيوم دي (سميثسفيلد)
2006	بنتيوم 4 (سيدار ميل)
	بنتيوم دي (بريسلر)
	المركز 2 (كونرو)
2007	النواة 2 (بينرين)
2008	معالج Core i من الجيل الأول (Nehalem)
2009
2010	معالج Core i من الجيل الأول (ويستمير)
2011	معالج Core i من الجيل الثاني (ساندي بريدج)
2012	معالج Core i من الجيل الثالث (Ivy Bridge)
2013	معالج Core i من الجيل الرابع (Haswell)
2014
2015	معالج Core i من الجيل الخامس (Broadwell)
2015	معالج Core i من الجيل السادس (Skylake)
2016
2017	معالج Core i من الجيل السابع (Kaby Lake)
2017	معالج Core i من الجيل الثامن (Coffee Lake)
2018	معالج Core i من الجيل التاسع (Coffee Lake)
2019
2020	معالج Core i من الجيل العاشر (Comet Lake)
2021	معالج Core i من الجيل الحادي عشر (Rocket Lake)
2022	معالج Core i من الجيل الثاني عشر (Alder Lake)
2023	معالج Core i من الجيل الثالث عشر (بحيرة رابتور)
2023	معالج Core i من الجيل الرابع عشر (بحيرة رابتور)
2024	سلسلة Core Ultra 2 (Arrow Lake)
2025
2026	سلسلة Core Ultra 3 (بانثر ليك)

تُقدّم هذه القائمة لمعالجات إنتل، مُصنّفةً حسب الجيل، عرضًا شاملاً لجميع معالجات إنتل ، بدءًا من معالج 4004 ذي الأربع بتات (1971) وصولًا إلى أحدث المعالجات المتطورة. وتُقدّم بيانات فنية موجزة لكل منتج.

أحدث

Xeon 6+

تم إطلاقه في معرض Computex 2026 في 1 يونيو 2026. يحمل الاسم الرمزي Clearwater Forest ، وهو مصمم لبنية الشبكات التحتية وخوادم مراكز البيانات. يدعم ما يصل إلى 1.5 تيرابايت من ذاكرة الوصول العشوائي DDR5 RDIMM بسرعة 8000 ميجا نقلة/ثانية وذاكرة ECC . ^[¹^]

خادم معالج مُسرّع

تدعم الطرازات المسطرة تقنية Intel Speed Select. جميع الطرازات مزودة بمعالجات E-Core فقط.

سلسلة Xeon 6900E+ (الاسم الرمزي " Clearwater Forest-AP ")
عائلة المعالجات	نموذج	النوى	إعدادات		معدل الساعة (جيجاهرتز)		مخبأ	أقصى قابلية للتوسع	دعم الذاكرة		TDP	تاريخ الافراج عنه
عائلة المعالجات	نموذج	النوى	البلاط	التكوين الأساسي	قاعدة	توربيني	مخبأ	أقصى قابلية للتوسع	الذاكرة	قنوات الذاكرة	TDP	تاريخ الافراج عنه
Xeon 6+	6990E+	288 (288)	12x بلاطة حسابية، 3x بلاطة قاعدة نشطة، 2x بلاطة إدخال/إخراج، 12x بلاطة EMIB	12 × 24	2.2	3.2	576 ميجابايت	2S	DDR5-8000 RDIMM	12	450 واط	1 يونيو 2026
	6980E+	264 (264)	11x بلاطة حسابية، 3x بلاطة قاعدة نشطة، 2x بلاطة إدخال/إخراج، 11x بلاطة EMIB	11 × 24	2.1		528 ميجابايت				400 واط
	6970E+	192 (192)	8x بلاطة حسابية، 3x بلاطة قاعدة نشطة، 2x بلاطة إدخال/إخراج، 8x بلاطة EMIB	8 × 24	2.3		480 ميجابايت				400 واط
	6960E+	144 (144)	6x بلاطة حسابية، 3x بلاطة قاعدة نشطة، 2x بلاطة إدخال/إخراج، 6x بلاطة EMIB	6 × 24	2.4		432 ميجابايت				330 واط

سلسلة Core 3

تم الإعلان عنه في معرض الإلكترونيات الاستهلاكية 2026 في 5 يناير 2026. الاسم الرمزي Panther Lake ، والذي يشمل فقط معالجات الأجهزة المحمولة ومعالجات ألعاب الأجهزة المحمولة.

معالجات الهواتف المحمولة

غالي

طاقة عالية

تدعم الطرازات المسطرة تقنية Intel vPRO .

سلسلة Core Ultra 300H (الاسم الرمزي " Panther Lake High Power ")
العلامة التجارية	رمز المنتج	النوى				معدل الساعة (جيجاهرتز)						Arc Graphics			NPU (TOPS)	مخبأ				قوة		مطلق سراحه
		النوى				قاعدة			توربيني			Arc Graphics				مخبأ				قوة
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	العلامة التجارية	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)		L0	L1	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا إكس 9	388H	4	8	4	16	2.1	1.6		5.1	3.8	3.7	Intel Arc B390	12 (96:12)	2.5	50	192 كيلوبايت	2.2 ميجابايت	22 ميجابايت	18 ميجابايت	25 واط	80 واط	5 يناير 2026
كور ألترا إكس 9	378H					2			5		3.6											4 أبريل 2026
كور ألترا إكس 7	368H					2			5		3.6											5 يناير 2026
كور ألترا إكس 7	358H					1.9	1.5		4.8	3.5	3.3
كور ألترا 9	386H					2.1	1.6		4.9	3.7	3.5	معالج رسومات Intel	4 (32:4)
كور ألترا 7	366H					2	1.6		4.8	3.6	3.4
كور ألترا 7	356H					1.9	1.5		4.7	3.5	3.3			2.45
كور ألترا 5	338H		4		12				4.7	3.4	3.3	Intel Arc B370	10 (80:10)	2.4	47		1.8 ميجابايت	18 ميجابايت			65 واط
كور ألترا 5	336H		4		12				4.6	3.4	3.2	معالج رسومات Intel	4 (32:4)	2.3	47		1.8 ميجابايت	18 ميجابايت			65 واط

استهلاك منخفض للطاقة

تدعم الطرازات المسطرة تقنية Intel vPRO .

سلسلة Core Ultra 300 (الاسم الرمزي " Panther Lake ")
العلامة التجارية	رمز المنتج	النوى			معدل الساعة (جيجاهرتز)				Arc Graphics			NPU (TOPS)	مخبأ				قوة		مطلق سراحه
		النوى			قاعدة		توربيني		Arc Graphics				مخبأ				قوة
		P	LP-E	المجموع	P	LP-E	P	LP-E	العلامة التجارية	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)		L0	L1	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا 7	365	4	4	8	2.4	1.8	4.8	3.6	معالج رسومات Intel	4 (32:4)	2.5	49	192 كيلوبايت	1.4 ميجابايت	14 ميجابايت	12 ميجابايت	25 واط	55 واط	5 يناير 2026
كور ألترا 7	355				2.3	1.7	4.7	3.5			2.45	49
كور ألترا 5	335				2.2	1.6	4.6	3.4			3.4	47
	332	2		6	1.6	1.9	4.4	3.3			2.3	46	96 كيلوبايت	896 كيلوبايت	9 ميجابايت
	325	4		8	2.1	1.6	4.5	3.4			2.45	47	192 كيلوبايت	1.4 ميجابايت	14 ميجابايت
	322	2		6	2.5	1.9	4.4	3.3			2.3	46	96 كيلوبايت	896 كيلوبايت	9 ميجابايت

قيمة

استهلاك منخفض للطاقة

النماذج المكتوبة بخط مائل موجودة في برنامج Intel SIPP (برنامج منصة تكنولوجيا المعلومات المستقرة).

سلسلة Core 300 (الاسم الرمزي " بحيرة وايلدكات ")
العلامة التجارية	رمز المنتج	النوى			معدل الساعة (جيجاهرتز)				Arc Graphics		NPU (TOPS)	مخبأ				قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى			قاعدة		توربيني		Arc Graphics			مخبأ				قوة
		P	LP-E	المجموع	LP-E	P	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	L0		L1	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور 7	360	2	4	6	1.5	1.4	4.8	3.6	2 (16:2)	2.6	17	96 كيلوبايت	896 كيلوبايت	9 ميجابايت	6 ميجابايت	15 واط	35 واط	16 أبريل 2026	426 دولارًا
كور 7	350						4.8	3.6		2.6	17								469 دولارًا
النواة 5	330						4.6	3.4		2.5	16								309 دولارًا
	320						4.6	3.4		2.5	16								340 دولارًا
	315						4.4	3.3		2.3	15								340 دولارًا
النواة 3	305						4.3		1 (8:1)										309 دولارًا
النواة 3	304	1		5			4.3		1 (8:1)			48 كيلوبايت	640 كيلوبايت	6.5 ميجابايت					309 دولارًا

ألعاب محمولة

سلسلة Arc G3 (الاسم الرمزي " بحيرة بانثر ")
العلامة التجارية	رمز المنتج	النوى				معدل الساعة (جيجاهرتز)						Arc Graphics			NPU (TOPS)	مخبأ				قوة		مطلق سراحه
		النوى				قاعدة			توربيني			Arc Graphics				مخبأ				قوة
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	العلامة التجارية	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)		L0	L1	المستوى الثاني	المستوى 3	قاعدة	توربيني
قوس	جي 3 إكستريم	2	8	4	14	1.9	1.5		4.7	3.4	3.1	Intel Arc B390	12 (96:12)	2.3	46	96 كيلوبايت	1.25 ميجابايت	13 ميجابايت	6 ميجابايت	25 واط	80 واط	28 مايو 2026
قوس	جي 3	2	8	4	14	1.9	1.5		4.6	3.3	3.1	Intel Arc B370	10 (80:10)	2.2	46	96 كيلوبايت	1.25 ميجابايت	13 ميجابايت	6 ميجابايت	25 واط	80 واط	28 مايو 2026

سلسلة Core 2 Plus

صدرت في 26 مارس 2026 باسم Arrow Lake Refresh .

سطح المكتب

مقبس LGA 1851

سلسلة Core Ultra 200S Plus (الاسم الرمزي " Arrow Lake-S Refresh ")
العلامة التجارية	رمز المنتج	النوى			معدل الساعة (جيجاهرتز)				Arc Graphics		أعلى (عدد صحيح 8)		مخبأ				قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى			قاعدة		توربيني		Arc Graphics		أعلى (عدد صحيح 8)		مخبأ				قوة
		P	هـ	المجموع	P	هـ	P	هـ	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع	L0	L1	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا 7	أكثر من 270 ألف	8	16	24	3.7	3.2	5.5	4.7	4 (64:4)	2.0	13	36	384 كيلوبايت	3.5 ميجابايت	40 ميجابايت	36 ميجابايت	125 واط	250 واط	26 مارس 2026	299 دولارًا
كور ألترا 5	أكثر من 250 ألف	6	12	18	4.2	3.3	5.3	4.6	4 (64:4)	1.9		30	288 كيلوبايت	2.6 ميجابايت	30 ميجابايت	30 ميجابايت		159 غرباً		199 دولارًا
كور ألترا 5	250KF Plus	6	12	18	4.2	3.3	5.3	4.6	غير متوفر			22	288 كيلوبايت	2.6 ميجابايت	30 ميجابايت	30 ميجابايت		159 غرباً		184 دولارًا

متحرك

غالي

سطح مكتب مُعاد استخدامه

سلسلة Core Ultra 200HX Plus (الاسم الرمزي " Arrow Lake-HX Refresh ")
العلامة التجارية	رمز المنتج	النوى			معدل الساعة (جيجاهرتز)				Arc Graphics		أعلى (عدد صحيح 8)		مخبأ		قوة		مطلق سراحه
		النوى			قاعدة		توربيني		Arc Graphics		أعلى (عدد صحيح 8)		مخبأ		قوة
		P	هـ	المجموع	P	هـ	P	هـ	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا 9	290HX Plus	8	16	24	2.7	1.8	5.5	4.7	4 (64:4)	2.0	13	36	40 ميجابايت	36 ميجابايت	55 واط	160 واط	6 يناير 2025
كور ألترا 7	270HX Plus	8	12	20	2.4	1.8	5.3	4.7	4 (64:4)	1.9	13	36	40 ميجابايت	36 ميجابايت	55 واط	160 واط	6 يناير 2025

سلسلة كور 2

صدرت سلسلة Core Series 2 في 24 أكتوبر 2024، خلفًا لسلسلة Meteor Lake، حيث انتقلت إنتل من تصميم السيليكون المتكامل إلى تصميم MCM المُجزأ. اقتصر إصدار Meteor Lake على الأجهزة المحمولة، بينما يشمل Arrow Lake معالجات سطح المكتب والأجهزة المحمولة. لا يدعم كل من Arrow Lake وLunar Lake تقنية Hyper-Threading .

سطح المكتب

مقبس LGA 1851. تدعم الطرازات المسطرة Intel vPRO مع شرائح Q870 (للمؤسسات) و W880 (لمحطات العمل للمبتدئين)، وذاكرة ECC فقط على شريحة W880.

سلسلة Core Ultra 200S التي تحمل الاسم الرمزي (" Arrow Lake-S ").
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				Arc Graphics		أعلى (عدد صحيح 8)		مخبأ				TDP		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )			قاعدة		توربيني		Arc Graphics		أعلى (عدد صحيح 8)		مخبأ				TDP
		P	هـ	المجموع	P	هـ	P	هـ	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع	L0	L1	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا 9	285 ألف	8	16	24	3.7	3.2	5.7	4.6	4 (64:4)	2.0	13	36	2.6 ميجابايت	3 ميجابايت	40 ميجابايت	36 ميجابايت	125 واط	250 واط	6 أكتوبر 2025	589 دولارًا
	285				2.5	1.9	5.4					36					65 واط	182 غرب	6 يناير 2025	549 دولارًا
	285T				1.4	1.2	5.3					35					35 واط	112 غرب	6 يناير 2025	549 دولارًا
كور ألترا 7	265 ألف		12	20	3.9	3.3	5.5					33	2.2 ميجابايت	2.7 ميجابايت	36 ميجابايت	30 ميجابايت	125 واط	250 واط	24 أكتوبر 2025	394 دولارًا
	265 كيلو فولت				3.9	3.3	5.5		غير متوفر			25					125 واط	250 واط	24 أكتوبر 2025	379 دولارًا
	265				2.4	1.8	5.2		4 (64:4)	1.95		33					65 واط	182 غرب	6 يناير 2025	384 دولارًا
	265 فهرنهايت				2.4	1.8			غير متوفر			25					65 واط	182 غرب		369 دولارًا
	265 طن				1.5	1.2			4 (64:4)	1.95		33					35 واط	112 غرب		384 دولارًا
كور ألترا 5	245 ألف	6	8	14	4.2	3.6			4 (64:4)	1.9		30	288 كيلوبايت	2.6 ميجابايت	24 ميجابايت	24 ميجابايت	125 واط	159 غرباً	24 أكتوبر 2025	309 دولارًا
	245 كيلو فولت				4.2	3.6			غير متوفر			22					125 واط	159 غرباً	24 أكتوبر 2025	294 دولارًا
	245				3.5	3.0	5.1	4.5	4 (64:4)	1.9		29					65 واط	121 غرب	6 يناير 2025	270 دولارًا
	245T				2.2	1.7	5.1	4.5	4 (64:4)	1.9		29					35 واط	114 غرب		270 دولارًا
	235				3.4	2.9	5.0	4.4	3 (48:3)	2.0		27					65 واط	121 غرب		247 دولارًا
	235T				2.2	1.6	5.0		3 (48:3)	2.0		27					35 واط	114 غرب		247 دولارًا
	225		4	10	3.3	2.7	4.9		2 (32:2)	1.8		23	1.1 ميجابايت	1.5 ميجابايت	22 ميجابايت	20 ميجابايت	65 واط	121 غرب		236 دولارًا
	225 فهرنهايت			10	3.3	2.7			غير متوفر			19	1.1 ميجابايت		22 ميجابايت	20 ميجابايت	65 واط	121 غرب		221 دولارًا
كور ألترا 3	205 ^{[ 2 ]}^{[ 3 ]}	4		8	3.8	3.2			2 (32:2)	1.8		13	896 كيلوبايت		16 ميجابايت	15 ميجابايت	57 غرباً	76 غرباً	أغسطس 2025	130-150 دولارًا (أوروبا فقط)

متحرك

غالي

تدعم الطرازات المسطرة تقنية Intel vPRO .

سطح مكتب مُعاد استخدامه

Core Ultra 200HX (الاسم الرمزي " Arrow Lake-HX ")
عائلة المعالجات	نموذج	النوى			معدل الساعة (جيجاهرتز)				Arc Graphics		أعلى (عدد صحيح 8)		مخبأ		TDP		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى			قاعدة		توربيني		Arc Graphics		أعلى (عدد صحيح 8)		مخبأ		TDP
		P	هـ	المجموع	P	هـ	P	هـ	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا 9	285HX	8	16	24	2.8	2.1	5.5	4.6	4 (64:4)	2.0	13	36	40 ميجابايت	36 ميجابايت	55 واط	160 واط	6 يناير 2025	612 دولارًا
كور ألترا 9	275HX		16	24	2.7	2.1	5.4			1.9		36	40 ميجابايت	36 ميجابايت				680 دولارًا
كور ألترا 7	265HX		12	20	2.6	2.3	5.3			1.9		33	36 ميجابايت	30 ميجابايت				450 دولارًا
	255HX			20	2.4	1.8	5.2	4.5		1.85		33	36 ميجابايت					507 دولارًا
	251HX	6		16	2.9	2.5	5.1		3 (48:3)	1.8		30	30 ميجابايت
كور 7	245HX		8	14	2.9	2.6				1.8		27	26 ميجابايت	24 ميجابايت
كور ألترا 5	245HX				3.1					1.9								306 دولارًا
كور ألترا 5	235HX				2.9					1.8								349 دولارًا

طاقة عالية

سلسلة Core Ultra 200H (المسماة " Arrow Lake-H ")
عائلة المعالجات	نموذج	النوى				معدل الساعة (جيجاهرتز)						Arc Graphics		أعلى (عدد صحيح 8)		مخبأ		TDP		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى				قاعدة			توربيني			Arc Graphics		أعلى (عدد صحيح 8)		مخبأ		TDP
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا 9	285H	6	8	2	16	2.9	2.7	1.0	5.4	4.5	2.5	8 (128:8)	2.35	13	99	26 ميجابايت	24 ميجابايت	45 واط	115 واط	6 يناير 2025	651 دولارًا
كور ألترا 7	265H					2.2	1.7	0.7	5.3	4.5			2.3		97			28 واط			471 دولارًا
كور ألترا 7	255H					2.0	1.5		5.1	4.4			2.25		96						514 دولارًا
كور ألترا 5	235H	4			4	2.4	1.8		5	4.4			2.25		94	20 ميجابايت	18 ميجابايت				354 دولارًا
كور ألترا 5	225H	4			4	1.7	1.3		4.9	4.3		7 (112:7)	2.2		83	20 ميجابايت	18 ميجابايت				385 دولارًا

استهلاك منخفض للطاقة

يستخدم معالج Arrow Lake-U شريحة Meteor Lake المحدثة المصنعة على عقدة Intel 3 .

سلسلة Core Ultra 200U (الاسم الرمزي " Arrow Lake-U ")
عائلة المعالجات	نموذج	النوى ( الخيوط )				معدل الساعة (جيجاهرتز)						Arc Graphics		أعلى (عدد صحيح 8)		مخبأ				TDP		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )				قاعدة			توربيني			Arc Graphics		أعلى (عدد صحيح 8)		مخبأ				TDP
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع	L0	L1	المستوى الثاني	المستوى 3	قاعدة	توربيني
كور ألترا 7	265U	2 (4)	8 (8)	2 (2)	12 (14)	2.1	1.7	0.7	5.3	4.2	2.4	4 (64:4)	2.1	12	24	96 كيلوبايت	1.3 ميجابايت	14 ميجابايت	12 ميجابايت	15 واط	57 غرباً	6 يناير 2025	448 دولارًا
كور ألترا 7	255U					2.0	1.7		5.2	4.2			2.1										490 دولارًا
كور ألترا 5	235U					2.0	1.5		4.9	4.1			2.05										332 دولارًا
كور ألترا 5	225U					1.5	1.8		4.8	3.8			2.0										363 دولارًا

استهلاك منخفض للغاية للطاقة

تعتمد هذه الأجزاء على معمارية Lunar Lake وتحتوي على ذاكرة وصول عشوائي LPDDR5X -8533 مدمجة . تدعم الطرازات المسطرة تقنية vPro Enterprise .

لا يدعم Lunar lake تقنية Hyper-Threading .

سلسلة Core Ultra 200V (الاسم الرمزي " بحيرة القمر ")
عائلة المعالجات	نموذج	النوى			معدل الساعة (جيجاهرتز)				Arc Graphics		أعلى (int8)		ذاكرة التخزين المؤقت الذكية	سعة الذاكرة	TDP		مطلق سراحه
		النوى			تردد الساعة الأساسي (جيجاهرتز)		تردد توربو (جيجاهرتز)		Arc Graphics		أعلى (int8)				TDP
		P	LP-E	المجموع	P	LP-E	P	LP-E	X ^e Cores ( VE : RT )	أقصى تردد (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع			قاعدة	توربيني
كور ألترا 9	288 فولت	4	4	8	3.3		5.1	3.7	8 (64:8)	2.05	48	120	12 ميجابايت	32 جيجابايت	30 واط	37 غرباً	3 سبتمبر 2024 ^{[ 4 ]}
كور ألترا 7	268 فولت				2.2		5.0			2.0		118		32 جيجابايت
	266 فولت						5.0			2.0		118		16 جيجابايت
	258 فولت						4.8			1.95	47	115		32 جيجابايت
	256 فولت						4.8			1.95	47	115		16 جيجابايت
كور ألترا 5	238 فولت				2.1		4.7	3.5	7 (56:7)	1.85	40	97	8 ميجابايت	32 جيجابايت
	236 فولت						4.7							16 جيجابايت
	228 فولت						4.5							32 جيجابايت
	226 فولت						4.5							16 جيجابايت

قيمة

طاقة عالية

هذه المعالجات هي نسخ محدثة من معالجات Raptor Lake-H وليست من نوع Arrow Lake.

سلسلة Core 200H (الاسم الرمزي " Raptor Lake-H Re-Refresh ")
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				الرسومات		ذاكرة التخزين المؤقت الذكية	TDP		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )			قاعدة		توربيني		الرسومات			TDP
		P	هـ	المجموع	P	هـ	P	هـ	الاتحاد الأوروبي	تردد الساعة (جيجاهرتز)		قاعدة	توربيني
كور 9	270H	6 (12)	8 (8)	14 (20)	2.7	2.0	5.8	4.1	96	1.55	24 ميجابايت	45 واط	115 واط	الربع الأول من عام 2025	697 دولارًا
كور 7	250 ساعة		8 (8)	14 (20)	2.5	1.8	5.4	4.0	96						502 دولارًا
كور 7	240H		4 (4)	10 (16)	2.5	1.8	5.2	4.0	64						502 دولارًا
النواة 5	220H	4 (8)	8 (8)	12 (16)	2.7	2.0	4.9	3.7	80	1.5	18 ميجابايت		95 واط		342 دولارًا
النواة 5	210H	4 (8)	4 (4)	8 (12)	2.2	1.6	4.8	3.6	48	1.4	12 ميجابايت		95 واط		342 دولارًا

استهلاك منخفض للطاقة

هذه المعالجات هي نسخ مُعاد تحديثها من معالجات Raptor Lake-U مع تعطيل تقنية Hyper-Threading .

سلسلة Core 200U (الاسم الرمزي " Raptor Lake-U Re-Refresh ")
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				الرسومات		ذاكرة التخزين المؤقت الذكية	TDP		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )			قاعدة		توربيني		الرسومات			TDP
		P	هـ	المجموع	P	هـ	P	هـ	الاتحاد الأوروبي	تردد الساعة (جيجاهرتز)		قاعدة	توربيني
كور 7	250U	2 (2)	4 (4)	6 (6)	1.8	1.2	5.4	4.0	96	1.3	12 ميجابايت	15 واط	55 واط	الربع الأول من عام 2025	426 دولارًا
النواة 5	220U	2 (2)	4 (4)	6 (6)	1.4	0.9	5.0	3.8	80	1.3	12 ميجابايت	15 واط	55 واط	الربع الأول من عام 2025	309 دولارًا

مغروس

هذه نماذج Raptor Lake التي تم إصدارها لمقبس LGA 1700 .

هجين

تتميز النماذج المذكورة في الجدول أدناه بتصميم هجين

سلسلة Core 201E (الاسم الرمزي "Bartlett Lake")
عائلة المعالجات	نموذج	النوى			معدل الساعة (جيجاهرتز)					الرسومات		ذاكرة التخزين المؤقت الذكية	TDP	مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى			قاعدة		توربيني		الأعلى.	الرسومات			TDP
		P	هـ	المجموع	P	هـ	P	هـ	الأعلى.	الاتحاد الأوروبي	تردد الساعة (جيجاهرتز)		قاعدة
النواة 5	211E	6 (12)	4 (4)	10 (16)	2.7	2.0	4.9	3.7	4.9	24	1.55	20 ميجابايت	65 واط	الربع الأول من عام 2025	221 دولارًا
	211TE	6 (12)	4 (4)	10 (16)	1.7	1.3	4.8	3.4	4.8	24		20 ميجابايت	45 واط		221 دولارًا
	221E	6 (12)	8 (8)	14 (20)	2.7	2.1	3.9	5.2	5.2	32		24 ميجابايت	65 واط		223 دولارًا
	221TE	6 (12)	8 (8)	14 (20)	1.8	1.3	5.0	3.6	5.0			24 ميجابايت	45 واط		223 دولارًا
كور 7	251E	8 (16)	16 (16)	24 (32)	2.1	1.6	5.6	4.4	5.6		1.66	36 ميجابايت	65 واط		384 دولارًا
كور 7	251TE	8 (16)	16 (16)	24 (32)	1.4	1.0	5.4	3.9	5.4		1.6	36 ميجابايت	45 واط		384 دولارًا

P-Core فقط

تحتوي النماذج في الجدول أدناه على وحدات P فقط .

سلسلة Core 203E (الاسم الرمزي "Bartlett Lake")
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)			الرسومات		ذاكرة التخزين المؤقت الذكية	TDP	مطلق سراحه	السعر (بالدولار الأمريكي)
عائلة المعالجات	نموذج	النوى ( الخيوط )	قاعدة	توربيني	الأعلى.	الاتحاد الأوروبي	تردد الساعة (جيجاهرتز)	ذاكرة التخزين المؤقت الذكية	قاعدة	مطلق سراحه	السعر (بالدولار الأمريكي)
النواة 3	201E	4 (8)	3.6	4.8	4.8	24	1.55	12 ميجابايت	60 واط	الربع الأول من عام 2025	134 دولارًا
النواة 3	201TE	4 (8)	2.9	4.6	4.6		1.55	12 ميجابايت	45 واط	الربع الأول من عام 2025	134 دولارًا
النواة 5	213PE	8 (16)	2.7	5.2	5.2		1.65	24 ميجابايت	65 واط	الربع الأول من عام 2026	221 دولارًا
	213PTE	8 (16)	2.1	5.2	5.2		1.65		45 واط		221 دولارًا
	223PE	8 (16)	2.9	5.4	5.4	32	1.65		65 واط		232 دولارًا
	223PTE		2.3	5.4	5.4				45 واط		232 دولارًا
	223PQE		4.0	5.5	5.5				125 واط		313 دولارًا
كور 7	253PE	10 (20)	2.5	5.3	5.5		1.65	33 ميجابايت	65 واط		384 دولارًا
	253PTE		1.8	5.3	5.4				45 واط		384 دولارًا
	253PQE		3.5	5.5	5.7				125 واط		409 دولارًا
كور 9	273PE	12 (24)	2.3	5.4	5.7			36 ميجابايت	65 واط		549 دولارًا
	273PTE		1.4	5.4	5.5				45 واط		549 دولارًا
	273PQE		3.4	5.5	5.9				125 واط		589 دولارًا

السلسلة الأساسية 1

تم إطلاق Core Ultra Series 1 في 14 ديسمبر 2023 ^{[ 5 ]} تحت الاسم الرمزي Meteor Lake مع إطلاق أجزاء Raptor Lake-U Refresh المحمولة كـ Core Series 1.

متحرك

يُعدّ معالج Meteor Lake أول جيل من معالجات Intel المحمولة التي تستخدم بنية رقاقة صغيرة ، مما يعني أن المعالج عبارة عن وحدة متعددة الرقاقات. ^{[ 5 ]}

غالي

في يونيو 2023، كشفت إنتل عن علامة تجارية جديدة لمعالجات ميتيور ليك، حيث استبدلت علامة "Core i3/i5/i7/i9" بنظام جديد من علامتين تجاريتين: Core وCore Ultra. تُخصص Core للمعالجات اليومية والاقتصادية، بينما تُخصص Core Ultra للمعالجات المتميزة. وتنقسم هذه المعالجات بدورها إلى Core 3/5/7/9 وCore Ultra 3/5/7/9. ^{[ 6 ]}

طاقة عالية

تدعم الطرازات المسطرة برنامج Intel vPRO Enterprise.

سلسلة Core Ultra 100H (الاسم الرمزي " Meteor Lake-H ")
عائلة المعالجات	نموذج	النوى ( الخيوط )				معدل الساعة (جيجاهرتز)						Arc Graphics		أعلى (عدد صحيح 8)		ذاكرة التخزين المؤقت الذكية	قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )				قاعدة			توربيني			Arc Graphics		أعلى (عدد صحيح 8)			قوة
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع		قاعدة	توربيني
كور ألترا 9	185H	6 (12)	8 (8)	2 (2)	16 (24)	2.3	1.8	1.0	5.1	3.8	2.5	8 (128)	2.35	11	35	24 ميجابايت	45 واط	115 واط	14 ديسمبر 2023	640 دولارًا
كور ألترا 7	165H					1.4	0.9	0.7	5.0				2.3		34		28 واط			460 دولارًا
كور ألترا 7	155H					1.4	0.9		4.8				2.25		33					503 دولارًا
كور ألترا 5	135H	4 (8)			14 (18)	1.7	1.2		4.6	3.6			2.2			18 ميجابايت				342 دولارًا
كور ألترا 5	125 ساعة	4 (8)			14 (18)	1.2	0.7		4.5	3.6		7 (112)	2.2			18 ميجابايت				375 دولارًا

استهلاك منخفض للطاقة

تدعم الطرازات المسطرة برنامج Intel vPRO Enterprise.

سلسلة Core Ultra 105U (الاسم الرمزي " Meteor Lake-U15 ")
عائلة المعالجات	نموذج	النوى ( الخيوط )				معدل الساعة (جيجاهرتز)						Arc Graphics		أعلى (عدد صحيح 8)		ذاكرة التخزين المؤقت الذكية	قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )				قاعدة			توربيني			Arc Graphics		أعلى (عدد صحيح 8)			قوة
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع		قاعدة	توربيني
كور ألترا 7	165U	2 (4)	8 (8)	2 (2)	12 (14)	1.7	1.2	0.7	4.9	3.8	2.1	4 (64)	2.0	11	22	12 ميجابايت	15 واط	57 غرباً	14 ديسمبر 2023	448 دولارًا
كور ألترا 7	155U					1.7	1.2		4.8	3.8			1.95							460 دولارًا
كور ألترا 5	135U					1.7	1.1		4.4	3.6			1.9							322 دولارًا
	125U					1.3	0.8		4.3	3.6			1.85		21					363 دولارًا
	115U		4 (4)		8 (10)	1.5	1.0		4.2	3.5		3 (48)	1.8		21	10 ميجابايت				غير محدد

استهلاك منخفض للغاية للطاقة

جميع الطرازات تدعم تقنية Intel vPRO Enterprise.

سلسلة Core Ultra 104U (الاسم الرمزي " Meteor Lake-U9 ")
عائلة المعالجات	نموذج	النوى ( الخيوط )				معدل الساعة (جيجاهرتز)						Arc Graphics		أعلى (عدد صحيح 8)		ذاكرة التخزين المؤقت الذكية	قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )				قاعدة			توربيني			Arc Graphics		أعلى (عدد صحيح 8)			قوة
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)	وحدة معالجة الشبكات العصبية	المجموع		قاعدة	توربيني
كور ألترا 7	164U	2 (4)	8 (8)	2 (2)	12 (14)	1.1	0.7	0.4	4.8	3.8	2.1	4 (64)	1.8	11	21	12 ميجابايت	9 واط	30 واط	14 ديسمبر 2023	448 دولارًا
كور ألترا 5	134U	2 (4)	8 (8)	2 (2)	12 (14)	0.7	0.5	0.4	4.4	3.6	2.1	4 (64)	1.75	11	21	12 ميجابايت	9 واط	30 واط	14 ديسمبر 2023	332 دولارًا

قيمة

ولتغطية شريحة القيمة، قامت إنتل بتحديث منتجات رابتور ليك الخاصة بها وأطلقت عليها اسم سلسلة كور 1

استهلاك منخفض للطاقة

هذه المعالجات هي تحديثات جديدة لمعالج Raptor Lake-U .

سلسلة Core 100U (الاسم الرمزي " Raptor Lake-U Refresh ")
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				الرسومات		ذاكرة التخزين المؤقت الذكية	قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )			قاعدة		توربيني		الرسومات			قوة
		P	هـ	المجموع	P	هـ	P	هـ	الاتحاد الأوروبي	تردد الساعة (جيجاهرتز)		قاعدة	توربيني
كور 7	150U	2 (4)	8 (8)	10 (12)	1.8	1.2	5.3	4.0	96	1.3	12 ميجابايت	15 واط	55 واط	الربع الأول من عام 2024
النواة 5	120U		8 (8)	10 (12)	1.4	0.9	5.0	3.8	80	1.25	12 ميجابايت				340 دولارًا
النواة 3	100U		4 (4)	6 (8)	1.2	0.9	4.7	3.3	64	1.25	10 ميجابايت

E-Core فقط

هذه المعالجات هي من طراز Alder Lake .

سلسلة Nx5x (الاسم الرمزي " Twin Lake-N ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)		الرسومات		ذاكرة التخزين المؤقت الذكية	قوة		مطلق سراحه
عائلة المعالجات	نموذج	النوى ( الخيوط )	قاعدة	توربيني	الاتحاد الأوروبي	تردد الساعة (جيجاهرتز)	ذاكرة التخزين المؤقت الذكية	تحت	قاعدة	مطلق سراحه
النواة 3	N355	8 (8)	1.8	3.9	32	1.35	6 ميجابايت	9 واط	15 واط	6 يناير 2025
النواة 3	N350	8 (8)	0.8	3.9		1.35		مجهول	7 واط
معالج إنتل	N250	4 (4)	1.2	3.8		1.25			6 واط
معالج إنتل	N150	4 (4)	0.8	3.6	24	1.0			6 واط

إنترنت الأشياء / الأنظمة المدمجة

هذه معالجات تعتمد على شريحة Meteor Lake-PS وهي مصممة للاستخدام في أجهزة إنترنت الأشياء والأنظمة المدمجة.

غالي

طاقة عالية

سلسلة Core Ultra 100HL (الاسم الرمزي " Meteor Lake-PS ")
عائلة المعالجات	نموذج	النوى ( الخيوط )				معدل الساعة (جيجاهرتز)						Arc Graphics		ذاكرة التخزين المؤقت الذكية	قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )				قاعدة			توربيني			Arc Graphics			قوة
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)		قاعدة	توربيني
كور ألترا 7	165HL	6 (12)	8 (8)	2 (2)	16 (24)	1.4	0.9	0.7	5.0	3.8	2.5	8 (128:8)	2.3	24 ميجابايت	45 واط	115 واط	الربع الثاني من عام 2024	459 دولارًا
كور ألترا 7	155HL	6 (12)			16 (24)	1.4	0.9		4.8	3.8			2.25	24 ميجابايت				438 دولارًا
كور ألترا 5	135HL	4 (8)			14 (20)	1.7	1.2		4.6	3.6			2.2	18 ميجابايت				341 دولارًا
كور ألترا 5	125HL	4 (8)			14 (20)	1.2	0.7		4.5	3.6		7 (112:7)	2.2	18 ميجابايت				325 دولارًا

استهلاك منخفض للطاقة

سلسلة Core Ultra 100UL (الاسم الرمزي " Meteor Lake-PS ")
عائلة المعالجات	نموذج	النوى ( الخيوط )				معدل الساعة (جيجاهرتز)						Arc Graphics		ذاكرة التخزين المؤقت الذكية	قوة		مطلق سراحه	السعر (بالدولار الأمريكي)
		النوى ( الخيوط )				قاعدة			توربيني			Arc Graphics			قوة
		P	هـ	LP-E	المجموع	P	هـ	LP-E	P	هـ	LP-E	X ^e Cores ( VE : RT )	تردد الساعة (جيجاهرتز)		قاعدة	توربيني
كور ألترا 7	165UL	2 (4)	8 (8)	2 (2)	16 (24)	1.7	1.2	0.7	4.9	3.8	2.1	4 (64:4)	2.0	12 ميجابايت	15 واط	57 غرباً	الربع الثاني من عام 2024	447 دولارًا
كور ألترا 7	155UL					1.7	1.2		4.8	3.8			1.95					426 دولارًا
كور ألترا 5	135UL					1.6	1.1		4.4	3.6			1.9					331 دولارًا
كور ألترا 5	125UL					1.3	0.8		4.3	3.6			1.85					309 دولارًا
كور ألترا 3	105UL		4 (4)		8 (10)	1.5	1.0		4.2	3.5		3 (48:3)	1.8	10 ميجابايت				295 دولارًا

معالج Core i من الجيل الرابع عشر

سطح المكتب

تم إطلاق تحديث متكرر لمعالجات سطح المكتب Raptor Lake-S، والذي يُطلق عليه الجيل الرابع عشر من Intel Core، في 17 أكتوبر 2023. ^{[ 7 ]}^{[ 8 ]}

مقبس LGA 1700

تتميز الطرازات المسطرة بدعم ذاكرة UDIMM ECC عند إقرانها بلوحة أم تعتمد على مجموعة شرائح W680 وفقًا لصفحة منتج Intel Ark الخاصة بكل منها.

سلسلة معالجات Core i5/i7/i9 14000 (المسماة " Raptor Lake-S Refresh ").
العلامة التجارية للمعالج	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)						وحدة معالجة الرسومات		ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي) ^{[ أ ]}
					قاعدة		تعزيز التوربو				نموذج	أقصى تردد (جيجاهرتز)
					قاعدة		2.0		3.0	TVB
		P	هـ	المجموع	P	هـ	P	هـ	P	P				قاعدة	توربيني
معالج Core i9	14900 كيلوجول	8 (16)	16 (16)	24 (32)	3.2	2.4	5.9	4.5	6.2	6.2	UHD 770	1.65	36 ميجابايت	150 واط	253 غرباً	689 دولارًا
	14900 كيلو هرتز						5.6	4.4	5.8	6	UHD 770	1.65		125 واط		589 دولارًا
	14900KF						5.6	4.4	5.8	غير متوفر		-		125 واط		564 دولارًا
	14900				2.0	1.5	5.4	4.3	5.6	5.8	UHD 770	1.65		65 واط	219 غرب	549 دولارًا
	14900 فهرنهايت				2.0	1.5	5.4	4.3	5.6	5.8	غير متوفر	-		65 واط	219 غرب	524 دولارًا
	14900T				1.1	0.8	5.1	4.0	5.5	غير متوفر	UHD 770	1.65		35 واط	106 غرب	549 دولارًا
معالج Core i7	14790 فهرنهايت		8 (8)	16 (24)	2.1	1.5	5.3	4.2	5.4		غير متوفر	غير متوفر		65 واط	219 غرب	الصين فقط
	14700K		12 (12)	20 (28)	3.4	2.5	5.5	4.3	5.6		UHD 770	1.6	33 ميجابايت	125 واط	253 غرباً	409 دولارًا
	14700KF				3.4	2.5	5.5	4.3	5.6		غير متوفر			125 واط	253 غرباً	384 دولارًا
	14700				2.1	1.5	5.3	4.2	5.4		UHD 770	1.6		65 واط	219 غرب	384 دولارًا
	14700 فهرنهايت				2.1	1.5	5.3	4.2	5.4		غير متوفر			65 واط	219 غرب	359 دولارًا
	14700T				1.3	0.9	5.0	3.7	5.2		UHD 770	1.6		35 واط	106 غرب	384 دولارًا
معالج Core i5	14600K	6 (12)	8 (8)	14 (20)	3.5	2.6	5.3	4.0	غير متوفر		UHD 770	1.55	24 ميجابايت	125 واط	181 غرب	319 دولارًا
	14600KF				3.5	2.6	5.3	4.0			غير متوفر			125 واط	181 غرب	294 دولارًا
	14600				2.7	2.0	5.2	3.9			UHD 770	1.55		65 واط	154 غرب	255 دولارًا
	14600T				1.8	1.3	5.1	3.6			UHD 770	1.55		35 واط	92 واط	255 دولارًا

هذه النماذج هي في الواقع بحيرة ألدر .

معالج Intel 300/Core i3/5 من سلسلة 14000 (يُسمى " Raptor Lake-S Refresh ").
العلامة التجارية للمعالج	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				وحدة معالجة الرسومات		ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي) ^{[ أ ]}
					قاعدة		تعزيز التوربو		نموذج	أقصى تردد (جيجاهرتز)
					قاعدة		2.0
		P	هـ	المجموع	P	هـ	P	هـ				قاعدة	توربيني
معالج Core i5	14500	6 (12)	8 (8)	14 (20)	2.6	1.9	5.0	3.7	UHD 770	1.55	24 ميجابايت	65 واط	154 غرب	232 دولارًا
	14500T		8 (8)	14 (20)	1.7	1.2	4.8	3.4	UHD 770	1.55		35 واط	92 واط	232 دولارًا
	14490 فهرنهايت		4 (4)	10 (16)	2.8	2.1	4.9	3.7	غير متوفر			65 واط	148 غرب	الصين فقط
	14400				2.5	1.8	4.7	3.5	UHD 730	1.55	20 ميجابايت			221 دولارًا
	14400 فهرنهايت				2.5	1.8	4.7	3.5	غير متوفر					196 دولارًا
	14400T				1.5	1.1	4.5	3.2	UHD 730	1.55		35 واط	82 غرب	221 دولارًا
معالج Core i3	14100	4 (8)	غير متوفر	4 (8)	3.5	غير متوفر	4.7	غير متوفر	UHD 730	1.5	12 ميجابايت	60 واط	110 واط	134 دولارًا
	14100 فهرنهايت				3.5		4.7		غير متوفر			58 غرباً	110 واط	109 دولارًا
	14100T				2.7		4.4		UHD 730	1.5		35 واط	69 غرباً	134 دولارًا
إنتل المعالج	300	2 (4)		2 (4)	3.9		غير متوفر		UHD 710	1.45	6 ميجابايت	46 غرباً	غير متوفر	82 دولارًا
إنتل المعالج	300 طن	2 (4)		2 (4)	3.4		غير متوفر		UHD 710	1.45	6 ميجابايت	35 واط	غير متوفر	82 دولارًا

متحرك

تم إطلاق تحديث متكرر لمعالجات Raptor Lake-HX المحمولة، والذي يطلق عليه الجيل الرابع عشر من Intel Core، في 9 يناير 2024 ^{[ 9 ].}

Core i5/i7/i9 14000HX (الاسم الرمزي " Raptor Lake-HX Refresh ")
العلامة التجارية للمعالج	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				رسومات فائقة الوضوح		ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي) ^{[ أ ]}
		النوى ( الخيوط )			تردد الساعة الأساسي (جيجاهرتز)		تقنية Turbo Boost (جيجاهرتز)		رسومات فائقة الوضوح			TDP
		P	هـ	المجموع	P	هـ	P	هـ	الاتحاد الأوروبي	تردد المعالج المعزز (جيجاهرتز)		القاعدة (cTDP)	توربيني
معالج Core i9	14900HX	8 (16)	16 (16)	24 (32)	2.2	1.6	5.8	4.1	32	1.65	36 ميجابايت	55 واط (45 واط)	157 غرب	679 دولارًا
معالج Core i7	14700HX		12 (12)	20 (28)	2.1	1.5	5.5	1.6	32	33 ميجابايت	495 دولارًا
معالج Core i7	14650HX		8 (8)	16 (24)	2.2	1.6	5.2	3.7	16	30 ميجابايت	495 دولارًا
معالج Core i5	14500HX	6 (12)	8 (8)	14 (20)	2.6	1.9	4.9	3.5	32	1.55	24 ميجابايت			337 دولارًا
معالج Core i5	14450HX	6 (12)	4 (4)	10 (16)	2.4	1.8	4.8	3.5	16	1.5	20 ميجابايت			337 دولارًا

معالج Core i من الجيل الثالث عشر

سطح المكتب

تتميز الطرازات المسطرة بدعم ذاكرة vPro Enterprise و UDIMM ECC عند اقترانها بلوحة أم تعتمد على شريحة W680. ^{[ 10 ]}

سلسلة معالجات Core i5/i7/i9-13000 (المسماة " Raptor Lake-S ").
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)						رسومات مدمجة			مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	المقبس	يطلق
		النوى ( الخيوط )			قاعدة		توربو 2.0		أقصى توربو	توربو ماكس 3.0	وحدة معالجة الرسومات	تردد المعالج المعزز (جيجاهرتز)	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	أقصى توربو	توربو ماكس 3.0	وحدة معالجة الرسومات	تردد المعالج المعزز (جيجاهرتز)	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i9	13900 كيلوجول	8 (16)	16 (16)	24 (32)	3.2	2.4	5.4	4.3	6.0	5.8		1.65 جيجاهرتز	32	32 ميجابايت	36 ميجابايت	150	253	700 دولار	LGA 1700	12 يناير 2023
	13900 كيلوجول				3.0	2.2	5.4	4.3	5.8	5.7		1.65 جيجاهرتز	32			125		589 دولارًا		20 أكتوبر 2022
	13900KF				3.0	2.2	5.4	4.3	5.8	5.7	غير متوفر					125		564 دولارًا		20 أكتوبر 2022
	13900				2.0	1.5	5.2	4.2	5.6	5.5	UHD 770	1.65 جيجاهرتز	32			65	219	549 دولارًا		3 يناير 2023
	13900 فهرنهايت				2.0	1.5	5.2	4.2	5.6	5.5	غير متوفر					65	219	524 دولارًا
	13900T				1.1	0.8	5.1	3.9	5.3		UHD 770	1.65 جيجاهرتز	32			35	106	549 دولارًا
معالج Core i7	13700 كيلوجول		8 (8)	16 (24)	3.4	2.5	5.3	4.2	5.4		UHD 770	1.6 جيجاهرتز	32	24 ميجابايت	30 ميجابايت	125	253	409 دولارًا		20 أكتوبر 2022
	13700KF				3.4	2.5	5.3	4.2	5.4		غير متوفر				30 ميجابايت	125	253	384 دولارًا		20 أكتوبر 2022
	13790 فهرنهايت				2.1	1.5	5.1	4.1	5.2		غير متوفر				33 ميجابايت	65	219	الصين فقط		8 فبراير 2023
	13700										UHD 770	1.6 جيجاهرتز	32		30 ميجابايت			384 دولارًا		3 يناير 2023
	13700 فهرنهايت										غير متوفر							359 دولارًا
	13700T				1.4	1.0	4.8	3.6	4.9		UHD 770	1.6 جيجاهرتز	32			35	106	384 دولارًا
معالج Core i5	13600 كيلو هرتز	6 (12)		14 (20)	3.5	2.6	5.1	3.9	5.1	غير متوفر	UHD 770	1.5 جيجاهرتز	32	20 ميجابايت	24 ميجابايت	125	181	319 دولارًا		20 أكتوبر 2022
معالج Core i5	13600KF	6 (12)		14 (20)	3.5	2.6	5.1	3.9	5.1	غير متوفر	غير متوفر			20 ميجابايت	24 ميجابايت	125	181	294 دولارًا		20 أكتوبر 2022

النماذج الموجودة في الجدول أدناه هي نماذج محدثة من Alder Lake .

سلسلة معالجات Core i5/i3-13000 (المسماة " Raptor Lake-S ").
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)					رسومات مدمجة			مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	المقبس	يطلق
		النوى ( الخيوط )			قاعدة		توربو 2.0		أقصى توربو	وحدة معالجة الرسومات	تردد المعالج المعزز (جيجاهرتز)	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	أقصى توربو	وحدة معالجة الرسومات	تردد المعالج المعزز (جيجاهرتز)	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i5	13600	6 (12)	8 (8)	14 (20)	2.7	2.0	5.0	3.7	5.0	UHD 770	1.55 جيجاهرتز	32	11.5 ميجابايت	24 ميجابايت	65	154	255 دولارًا	LGA 1700	3 يناير 2023
	13600T				1.8	1.3	4.8	3.4	4.8						35	92	255 دولارًا
	13500				2.5	1.8	4.8	3.5	4.8						65	154	232 دولارًا
	13500T				1.6	1.2	4.6	3.2	4.6						35	92	232 دولارًا
	13400		4 (4)	10 (16)	2.5	1.8		3.3		UHD 730	1.55 جيجاهرتز	24	9.5 ميجابايت	20 ميجابايت	65	154	221 دولارًا
	13400 فهرنهايت				2.5	1.8		3.3		غير متوفر					65	148	196 دولارًا
	13400T				1.3	1.0	4.4	3.0	4.4	UHD 730	1.55 جيجاهرتز	24			35	82	221 دولارًا
	13490 فهرنهايت				2.5	1.8	4.8	3.5	4.8	غير متوفر				24 ميجابايت	65	148	الصين فقط		8 فبراير 2023
معالج Core i3	13100	4 (8)	غير متوفر	4 (8)	3.4	غير متوفر	4.5	غير متوفر	4.5	UHD 730	1.5 جيجاهرتز	24	5 ميجابايت	12 ميجابايت	60	89	134 دولارًا		3 يناير 2023
	13100 فهرنهايت				3.4		4.5		4.5	غير متوفر					58	89	109 دولارًا
	13100T				2.5		4.2		4.2	UHD 730	1.5 جيجاهرتز	24			35	69	134 دولارًا

متحرك

سطح مكتب مُعاد استخدامه

هذه القطع عبارة عن معالجات سطح مكتب مُعاد استخدامها للأجهزة المحمولة. جميع الطرازات قابلة لكسر السرعة . الطرازات التي تحتها خط تدعم تقنية vPro Enterprise وذاكرة UDIMM ECC عند استخدامها مع لوحة أم تعتمد على شريحة WM790 الخاصة بمحطات العمل المحمولة.

سلسلة معالجات Core i7/i9-13000HX (المسماة " Raptor Lake-HX ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	تردد الساعة (جيجاهرتز)				رسومات فائقة الوضوح	ذاكرة التخزين المؤقت الذكية	TDP (W)	السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )	الساعة الأساسية		ساعة توربو		رسومات فائقة الوضوح		TDP (W)
		P	هـ	المجموع	P	هـ	P		هـ			الاتحاد الأوروبي	تردد المعالج المعزز (جيجاهرتز)	قاعدة	توربيني
معالج Core i9	13980HX	8 (16)	16 (16)	24 (32)	2.2	1.6	5.6	4.0	32	1.65	36 ميجابايت	55 واط	157 غرب	668 دولارًا	4 يناير 2023 ^{[ 11 ]}
	13950HX						5.5	4.0						590 دولارًا
	13900HX						5.4	3.9						668 دولارًا
معالج Core i7	13850HX		12 (12)	20 (28)	2.1	1.5	5.3	3.8		1.6	30 ميجابايت			428 دولارًا
	13700HX		8 (8)	16 (24)	2.1	1.5	5.0	3.7		1.55	30 ميجابايت			485 دولارًا
	13650HX	6 (12)	8 (8)	18 (20)	2.6	1.9	4.9	3.6	16	1.55	24 ميجابايت			485 دولارًا

لا تزال النماذج الموجودة في الجدول أدناه عبارة عن قطع غيار لأجهزة سطح المكتب، ولكنها تستند إلى بنية Alder Lake وتم تحديثها لـ Raptor Lake.

سلسلة معالجات Core i5-13000HX (المسماة " Raptor Lake-HX ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	تردد الساعة (جيجاهرتز)				رسومات فائقة الوضوح	ذاكرة التخزين المؤقت الذكية	TDP (W)	السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )	الساعة الأساسية		ساعة توربو		رسومات فائقة الوضوح		TDP (W)
		P	هـ	الخيوط	P	هـ	P		هـ			الاتحاد الأوروبي	تردد المعالج المعزز (جيجاهرتز)	قاعدة	توربيني
معالج Core i5	13600HX	6 (12)	8 (8)	14 (20)	2.6	1.9	4.8	3.6	32	1.5	24 ميجابايت	55 واط	157 غرب	284 دولارًا	4 يناير 2023 ^{[ 12 ]}
	13500HX		8 (8)	14 (20)	2.5	1.8	4.7	3.5	32	1.5	24 ميجابايت			326 دولارًا
	13450HX		4 (4)	16	2.4	1.8	4.6	3.4	16	1.45	20 ميجابايت			326 دولارًا

طاقة عالية

تتميز الطرازات المسطرة بتقنية vPro Enterprise .

سلسلة معالجات Core i5/i7/i9-13000H (المسماة " Raptor Lake-H ").
عائلة المعالجات	نموذج	النوى ( الخيوط )	تردد الساعة (جيجاهرتز)				الرسومات	ذاكرة التخزين المؤقت الذكية	TDP (W)	السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )	الساعة الأساسية		ساعة توربو		الرسومات		TDP (W)
		P	هـ	الخيوط	P	هـ	P		هـ			الاتحاد الأوروبي	تردد المعالج المعزز (جيجاهرتز)	العلامة التجارية	قاعدة	توربيني
معالج Core i9	13900HK	6 (12)	8 (8)	14 (20)	2.6	1.9	5.4	4.1	96	1.5	معالج رسومات Intel Iris Xe	24 ميجابايت	45 واط	115 واط	697 دولارًا	4 يناير 2023 ^{[ 13 ]}
معالج Core i9	13900H				2.6	1.9	5.4	4.1							617 دولارًا
معالج Core i7	13800H				2.5	1.8	5.2	4.0							457 دولارًا
	13700H				2.4		5.0	3.7							502 دولارًا
	13620H		4 (4)	10 (16)	2.4		4.9	3.6	64		معالج رسومات Intel UHD				502 دولارًا
معالج Core i5	13600H	4 (8)	8 (8)	12 (16)	2.8	2.1	4.8	3.6	80		معالج رسومات Intel Iris Xe	12 ميجابايت		95 واط	311 دولارًا
	13500 ساعة		8 (8)	12 (16)	2.6	1.9	4.7	3.5	80	1.45	معالج رسومات Intel Iris Xe				342 دولارًا
	13420H		4 (4)	12	2.1	1.5	4.6	3.4	48	1.4	معالج رسومات Intel UHD				342 دولارًا

طاقة عالية، رفيع وخفيف الوزن

توجد هذه المعالجات على مقبس BGA1792 وهي ملحومة باللوحة الأم.

سلسلة معالجات Core i5/i7/i9-13005H (المسماة " Raptor Lake-PX ")}
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				معالج رسومات Intel Iris Xe		ذاكرة التخزين المؤقت الذكية	TDP (W)		السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )			الساعة الأساسية		ساعة توربو		معالج رسومات Intel Iris Xe			TDP (W)
		P	هـ	المجموع	P	هـ	P	هـ	الاتحاد الأوروبي	تردد المعالج المعزز (جيجاهرتز)		قاعدة	توربيني
معالج Core i9	13905H	6 (12)	8 (8)	14 (20)	2.6	1.9	5.4	4.1	96	1.5	24 ميجابايت	45 واط	115 واط	697 دولارًا	4 يناير 2023 ^{[ 14 ]}
معالج Core i7	13705H	6 (12)		14 (20)	2.4	1.8	5.0	3.7	96	1.5	24 ميجابايت			502 دولارًا
معالج Core i5	13505H	4 (8)		12 (16)	2.6	1.9	4.7	3.5	80	1.45	18 ميجابايت			342 دولارًا

نحيف وخفيف الوزن، موفر للطاقة

تتميز الطرازات المسطرة بتقنية vPro Enterprise .

سلسلة معالجات Core i5/i7-1300P (المسماة " Raptor Lake-P ")
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				معالج رسومات Intel Iris Xe		ذاكرة التخزين المؤقت الذكية	TDP (W)		السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )			الساعة الأساسية		ساعة توربو		معالج رسومات Intel Iris Xe			TDP (W)
		P	هـ	المجموع	P	هـ	P	هـ	الاتحاد الأوروبي	توربيني		قاعدة	توربيني
معالج Core i7	1370 بكسل	6 (12)	8 (8)	14 (20)	1.9	1.4	5.2	3.9	96	1.5	24 ميجابايت	28 واط	64 غرباً	438 دولارًا	4 يناير 2023 ^{[ 15 ]}
معالج Core i7	1360 بكسل	4 (8)		12 (16)	2.2	1.6	5.0	3.7	96		18 ميجابايت			480 دولارًا
معالج Core i5	1350 بكسل				1.9	1.4	4.7	3.5	80		12 ميجابايت			320 دولارًا
معالج Core i5	1340 بكسل				1.9	1.4	4.6	3.4	80	1.45	12 ميجابايت			353 دولارًا

استهلاك منخفض للطاقة

تتميز الطرازات المسطرة بتقنية vPro Enterprise .

سلسلة U300 و Core i3/i5/i7-1300U (المسماة " Raptor Lake-U ").
عائلة المعالجات	نموذج	النوى			معدل الساعة (جيجاهرتز)				معالج رسومات Intel			ذاكرة التخزين المؤقت الذكية	TDP (W)	السعر (بالدولار الأمريكي)	يطلق
		النوى			الساعة الأساسية		ساعة توربو		معالج رسومات Intel				TDP (W)
		P	هـ	المجموع	P	هـ	P	هـ	الاتحاد الأوروبي	تردد المعالج المعزز (جيجاهرتز)	العلامة التجارية		قاعدة
معالج Core i7	1365U	2 (4)	8 (8)	10 (12)	1.8	1.3	5.2	3.9	96	1.3	معالج رسومات Intel Iris Xe	12 ميجابايت	15 واط	426 دولارًا	4 يناير 2023 ^{[ 16 ]}
معالج Core i7	1355U				1.7	1.2	5.0	3.7	96	1.3				469 دولارًا
معالج Core i5	1345U				1.6	1.2	4.7	3.5	80	1.25				309 دولارًا
	1335U				1.3	0.9	4.6	3.4						340 دولارًا
	1334U				1.3		4.6	3.4						340 دولارًا
معالج Core i3	1315U		4 (4)	6 (8)	1.2		4.5	3.3	64		معالج رسومات Intel UHD	10 ميجابايت		309 دولارًا
معالج Core i3	1305U	1 (2)		5 (6)	1.6	1.2	4.5		64			10 ميجابايت		309 دولارًا
معالج إنتل	يو 300	1 (2)		5 (6)	1.2	0.9	4.4		3.3	48		8 ميجابايت		193 دولارًا

معالج Core I من الجيل الثاني عشر

تدعم الطرازات المسطرة ذاكرة UDIMM ECC عند اقترانها بشريحة W680.

سطح المكتب

سلسلة معالجات Core i3/i5/i7/i9-12000/Pentium G7000/Celeron G6000 (المسماة " Alder Lake-S ").
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)						رسومات مدمجة			مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	المقبس	يطلق
		النوى ( الخيوط )			قاعدة		توربيني				وحدة معالجة الرسومات	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	3.0	TVB	وحدة معالجة الرسومات	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i9	12900 كيلوجول	8 (16)	8 (8)	16 (24)	3.4	2.5	5.2	4.0	5.3	5.5	UHD 770	1.55 جيجاهرتز	32	14 ميجابايت	30 ميجابايت	150	241	739 دولارًا	LGA 1700	الربع الأول من عام 2022
	12900K				3.2	2.4	5.1	3.9	5.2	غير متوفر	UHD 770	1.55 جيجاهرتز	32			125		589 دولارًا		الربع الرابع من عام 2021
	12900KF				3.2	2.4	5.1	3.9	5.2		غير متوفر					125		569 دولارًا		الربع الرابع من عام 2021
	12900				2.4	1.8	5.0	3.8	5.1		UHD 770	1.55 جيجاهرتز	32			65	202	489 دولارًا		الربع الأول من عام 2022
	12900 فهرنهايت				2.4	1.8	5.0	3.8	5.1		غير متوفر					65	202	464 دولارًا
	12900T				1.4	1.0	4.8	3.6	4.9		UHD 770	1.55 جيجاهرتز	32			35	106	489 دولارًا
معالج Core i7	12700K		4 (4)	12 (20)	3.6	2.7	4.9	3.8	5.0		UHD 770	1.5 جيجاهرتز	32	12 ميجابايت	25 ميجابايت	125	190	409 دولارًا		الربع الرابع من عام 2021
	12700KF				3.6	2.7	4.9	3.8	5.0		غير متوفر					125	190	384 دولارًا		الربع الرابع من عام 2021
	12700				2.1	1.6	4.8	3.6	4.9		UHD 770	1.5 جيجاهرتز	32			65	180	339 دولارًا		الربع الأول من عام 2022
	12700 فهرنهايت				2.1	1.6	4.8	3.6	4.9		غير متوفر					65	180	314 دولارًا
	12700T				1.4	1.0	4.6	3.4	4.7		UHD 770	1.5 جيجاهرتز	32			35	95	339 دولارًا
معالج Core i5	12600K	6 (12)		10 (16)	3.7	2.8	4.9	3.6	4.9		UHD 770	1.45 جيجاهرتز	32	9.5 ميجابايت	20 ميجابايت	125	150	289 دولارًا		الربع الرابع من عام 2021
	12600KF			10 (16)	3.7	2.8	4.9	3.6	4.9		غير متوفر			9.5 ميجابايت	20 ميجابايت	125	150	264 دولارًا		الربع الرابع من عام 2021
	12600		غير متوفر	6 (12)	3.3	غير متوفر	4.8	غير متوفر	4.8		UHD 770	1.45 جيجاهرتز	32	7.5 ميجابايت	18 ميجابايت	65	117	223 دولارًا		الربع الأول من عام 2022
	12600T				2.1		4.6		4.6							35	74	223 دولارًا
	12500				3.0		4.6		4.6							65	117	202 دولارًا
	12500T				2.0		4.4		4.4							35	74	202 دولارًا
	12400				2.5						UHD 730		24			65	117	192 دولارًا
	12400 فهرنهايت				2.5						غير متوفر					65	117	167 دولارًا
	12400T				1.8		4.2		4.2		UHD 730	1.45 جيجاهرتز	24			35	74	192 دولارًا
معالج Core i3	12300	4 (8)		4 (8)	3.5		4.4		غير متوفر					5 ميجابايت	12 ميجابايت	60	89	143 دولارًا
	12300T				2.3		4.2									35	69	143 دولارًا
	12100				3.3		4.3									60	89	122 دولارًا
	12100 فهرنهايت				3.3		4.3				غير متوفر					60	89	97 دولارًا
	12100T				2.2		4.1				UHD 730	1.45 جيجاهرتز	24			35	69	122 دولارًا
بنتيوم	G7400	2 (4)		2 (4)	3.7		غير متوفر				UHD 710	1.35 جيجاهرتز	16	2.5 ميجابايت	6 ميجابايت	46	غير متوفر	64 دولارًا
بنتيوم	G7400T	2 (4)		2 (4)	3.1							1.35 جيجاهرتز			6 ميجابايت	35		64 دولارًا
سيليرون	G6900	2 (2)		2 (2)	3.4							1.3 جيجاهرتز			4 ميجابايت	46		42 دولارًا
سيليرون	G6900T	2 (2)		2 (2)	2.8							1.3 جيجاهرتز			4 ميجابايت	35		42 دولارًا

متحرك

سطح مكتب مُعاد استخدامه

تدعم الطرازات المسطرة ذاكرة UDIMM ECC عند اقترانها بشريحة WM690.

سلسلة معالجات Core i5/i7/i9-12000HX (المسماة " Alder Lake-HX ").
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				رسومات مدمجة			مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )			قاعدة		توربيني		وحدة معالجة الرسومات	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	وحدة معالجة الرسومات	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i9	12950HX	8 (16)	8 (8)	16 (24)	2.3	1.7	5.0	3.6	UHD 770	1.55	32	14 ميجابايت	30 ميجابايت	45 واط	157 غرب	590 دولارًا	10 مايو 2022
معالج Core i9	12900HX				2.3	1.7	5.0	3.6		1.55			30 ميجابايت			688 دولارًا
معالج Core i7	12850HX				2.1	1.5	4.8	3.4		1.45			25 ميجابايت			428 دولارًا
	12800HX				2.0		4.8	3.4					25 ميجابايت			502 دولارًا
	12650HX	6 (12)		14 (20)	2.0		4.7	3.3				11.5 ميجابايت	24 ميجابايت			472 دولارًا
معالج Core i5	12600HX	4 (8)		12 (16)	2.5	1.8	4.6	3.3		1.35		9 ميجابايت	18 ميجابايت			284 دولارًا
معالج Core i5	12450HX	4 (8)	4 (4)	8 (12)	2.4	1.8	4.4	3.1	UHD 710	16	1.3	12 ميجابايت	12 ميجابايت			313 دولارًا

طاقة عالية

سلسلة معالجات Core i5/i7/i9-12000H (المسماة " Alder Lake-H ")
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				رسومات مدمجة		مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )			قاعدة		توربيني		ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i9	12900HK	6 (12)	8 (8)	14 (20)	2.5	1.8	5.0	3.8	1.45	95	11.5 ميجابايت	24 ميجابايت	35 واط	115 واط	697 دولارًا	4 يناير 2022
معالج Core i9	12900H				2.5		5.0	3.8	1.45						617 دولارًا
معالج Core i7	12800H				2.4		4.8	3.7	1.4						457 دولارًا
	12700H				2.3	1.7	4.7	3.5							502 دولارًا
	12650H		4 (4)	10 (16)	2.3	1.7	4.7	3.5		64	5.5 ميجابايت				502 دولارًا
معالج Core i5	12600H	4 (8)	8 (8)	12 (16)	2.7	2.0	4.5	3.3		80	9 ميجابايت	18 ميجابايت		95 واط	311 دولارًا
	12500 ساعة		8 (8)	12 (16)	2.5	1.8	4.5		1.3	80	9 ميجابايت	18 ميجابايت			342 دولارًا
	12450H		4 (4)	8 (12)	2.0	1.5	4.4		1.2	48	7 ميجابايت	12 ميجابايت			342 دولارًا

قوة متوازنة

سلسلة معالجات Core i3/i5/i7-1200P (المسماة " Alder Lake-P ")
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				رسومات مدمجة		مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )			قاعدة		توربيني		ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i7	1280 بكسل	6 (12)	8 (8)	14 (20)	1.8	1.3	4.8	3.6	1.45	96	11.5 ميجابايت	24 ميجابايت	28 واط	64 غرباً	482 دولارًا	23 فبراير 2022
	1270 بكسل	4 (8)		12 (16)	2.2	1.6	4.8	3.5	1.4		9 ميجابايت	18 ميجابايت			438 دولارًا
	1260 بكسل				2.1	1.5	4.7	3.4				18 ميجابايت			480 دولارًا
معالج Core i5	1250 بكسل				1.7	1.2	4.4	3.3		80		12 ميجابايت			320 دولارًا
معالج Core i5	1240 بكسل				1.7	1.2			1.3	80					353 دولارًا
معالج Core i3	1220 بكسل	2 (4)		10 (12)	1.5	1.1			1.1	64	7.5 ميجابايت				309 دولارًا

استهلاك منخفض للطاقة

سلسلة معالجات Core i3/i5/i7-1205U (المسماة " Alder Lake-U15 ")
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				رسومات مدمجة		مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )			قاعدة		توربيني		ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i7	1265U	2 (4)	8 (8)	10 (12)	1.8	1.3	4.8	3.6	1.25	96	7.5 ميجابايت	12 ميجابايت	15 واط	55 واط	426 دولارًا	23 فبراير 2022
معالج Core i7	1255U				1.7	1.2	4.7	3.5	1.25	96					426 دولارًا
معالج Core i5	1245U				1.6	1.2	4.4	3.3	1.2	80					309 دولارًا
معالج Core i5	1230U				1.3	0.9			1.2	80					309 دولارًا
معالج Core i3	1215U		4 (4)	6 (8)	1.2				1.1	64	4.5 ميجابايت	10 ميجابايت			281 دولارًا
بنتيوم	8505	1 (2)		5 (6)					0.9	48	3.125	8 ميجابايت			161 دولارًا
سيليرون	7305	1 (1)		5 (5)			غير متوفر		0.9	48	3.125	8 ميجابايت			107 دولارًا

استهلاك منخفض للغاية للطاقة

سلسلة معالجات Core i3/i5/i7-1200U (المسماة " Alder Lake-U9 ").
عائلة المعالجات	نموذج	النوى ( الخيوط )			معدل الساعة (جيجاهرتز)				رسومات مدمجة		مخبأ		TDP (W)		السعر (بالدولار الأمريكي)	يطلق
		النوى ( الخيوط )			قاعدة		توربيني		ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
		P	هـ	المجموع	P	هـ	P	هـ	ماكس كلوك	الاتحاد الأوروبي	ذاكرة التخزين المؤقت من المستوى الثاني	ذاكرة تخزين ذكية	قاعدة	توربيني
معالج Core i7	1260U	2 (4)	8 (8)	10 (12)	1.1	0.8	4.7	3.5	0.9	96	7.5 ميجابايت	12 ميجابايت	9 واط	28 واط	426 دولارًا	23 فبراير 2022
معالج Core i7	1250U				1.1		4.7	3.5	0.9	96					426 دولارًا
معالج Core i5	1240U				1.1		4.4	3.3	0.9	80					309 دولارًا
معالج Core i5	1230U				1.0	0.7			0.9	80					309 دولارًا
معالج Core i3	1210U		4 (4)	6 (8)	1.0				0.85	64	4.5 ميجابايت	10 ميجابايت			281 دولارًا
بنتيوم	8505	1 (2)		5 (6)					0.7	48	3.125	8 ميجابايت			161 دولارًا
سيليرون	7305	1 (1)		5 (5)			غير متوفر		0.7	48	3.125	8 ميجابايت			107 دولارًا

قيمة

هذه المعالجات من نوع E-core فقط.

سلسلة N (الاسم الرمزي " Alder Lake-N ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)		رسومات مدمجة		ذاكرة التخزين المؤقت الذكية	TDP (W)		السعر (بالدولار الأمريكي)
عائلة المعالجات	نموذج	النوى ( الخيوط )	قاعدة	توربيني	الاتحاد الأوروبي	ماكس كلوك	ذاكرة التخزين المؤقت الذكية	تحت	قاعدة	السعر (بالدولار الأمريكي)
معالج Core i3	N305	8 (8)	1.8	3.8	32	1.25	6 ميجابايت	9 واط	15 واط	309 دولارًا
معالج Core i3	N300	8 (8)	0.8	3.8		1.25		مجهول	7 واط	309 دولارًا
معالج إنتل	N200	4 (4)	1.0	3.7		0.75		0.1 واط	6 واط	193 دولارًا
	N100		0.8	3.4	24	0.75		مجهول	6 واط	55 دولارًا
	N97		2.0	3.6	24	1.2			12 واط	128 دولارًا
	قناع تنفس N95		1.7	3.4	16	1.2			15 واط	مجهول
	N50	2 (2)	1.0	3.4	16	0.75			6 واط	128 دولارًا

سلسلة Atom x7000E (الاسم الرمزي " Alder Lake-N ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)		رسومات مدمجة		ذاكرة التخزين المؤقت الذكية	TDP (W)	السعر (بالدولار الأمريكي)
عائلة المعالجات	نموذج	النوى ( الخيوط )	قاعدة	توربيني	الاتحاد الأوروبي	ماكس كلوك	ذاكرة التخزين المؤقت الذكية	قاعدة	السعر (بالدولار الأمريكي)
الذرة	x7425E	4 (4)	1.5	3.4	24	1.0	6 ميجابايت	12 واط	58 دولارًا
	x7213E	2 (2)	1.7	3.2	16			10 واط	47 دولارًا
	x7211E	2 (2)	1.0	3.2	16			6 واط	39 دولارًا

معالج Core i من الجيل الحادي عشر

صدرت معالجات Intel Core i من الجيل الحادي عشر في 2 سبتمبر 2020، وتضمنت بنيتين منفصلتين. استندت معالجات أجهزة سطح المكتب إلى معمارية Rocket Lake التي صدرت في 30 مارس 2021، بينما استندت معالجات الأجهزة المحمولة إلى معمارية Tiger Lake التي أُطلقت في 2 سبتمبر 2020.

سطح المكتب

تعتمد أجزاء سطح المكتب القائمة على معالج Rocket Lake على بنية Cypress Cove ، وهي نسخة معدلة بتقنية 14 نانومتر من بنية Sunny Cove (البنية الدقيقة) بتقنية 10 نانومتر .

سلسلة معالجات Core i5/i7/i9-11000 (المسماة " Rocket Lake-S ").
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)				معالج الرسوميات المدمج	ذاكرة تخزين ذكية	TDP	السعر (بالدولار الأمريكي)	المقبس	يطلق
			قاعدة	توربيني			معالج الرسوميات المدمج
			قاعدة	جميع اللب	2.0	3.0	وحدة معالجة الرسومات						أقصى تردد (جيجاهرتز)	الاتحاد الأوروبي
معالج Core i9	11900 كيلوجول	8 (16)	3.5	4.8	5.1	5.2	UHD 750	1.3	32	16 ميجابايت	125 واط	539 دولارًا	LGA 1200	30 مارس 2021
	11900KF		3.5	4.8	5.1	5.2	غير متوفر				125 واط	513 دولارًا
	11900		2.5	4.7	5.0	5.1	UHD 750	1.3	32		65 واط	439 دولارًا
	11900 فهرنهايت		2.5	4.7	5.0	5.1	غير متوفر				65 واط	422 دولارًا
	11900T		1.5	3.7	4.8	4.9	UHD 750	1.3	32		35 واط	439 دولارًا
معالج Core i7	11700 كيلوجول		3.6	4.6	4.9	5.0	UHD 750	1.3	32		125 واط	399 دولارًا
	11700KF		3.6	4.6	4.9	5.0	غير متوفر				125 واط	374 دولارًا
	11700		2.5	4.4	4.8	4.9	UHD 750	1.3	32		65 واط	323 دولارًا
	11700 فهرنهايت		2.5	4.4	4.8	4.9	غير متوفر				65 واط	298 دولارًا
	11700T		1.4	3.6	4.5	4.6	UHD 750	1.3	32		35 واط	323 دولارًا
معالج Core i5	11600 كيلو هرتز	6 (12)	3.9	4.6	4.9	غير متوفر	UHD 750	1.3	32	12 ميجابايت	125 واط	262 دولارًا
	11600KF		3.9	4.6	4.9		غير متوفر				125 واط	237 دولارًا
	11600		2.8	4.3	4.8		UHD 750	1.3	32		65 واط	213 دولارًا
	11600T		1.7	3.5	4.1						35 واط	213 دولارًا
	11500		2.7	4.2	4.6						65 واط	192 دولارًا
	11500T		1.5	3.4	3.9			1.2			35 واط	192 دولارًا
	11400		2.6	4.2	4.4		UHD 730	1.3	24		65 واط	182 دولارًا
	11400 فهرنهايت		2.6	4.2	4.4		غير متوفر				65 واط	157 دولارًا
	11400T		1.3	3.3	3.7		UHD 730	1.2	24		35 واط	182 دولارًا

متحرك

تعتمد هذه النماذج على معمارية Tiger Lake التي تستخدم بنية Willow Cove الدقيقة بتقنية 10 نانومتر. وتتميز بخاصية TDP قابلة للتكوين لتغيير تردد الساعة الأساسي.

طاقة عالية

تم تصميم هذه المعالجات كمحطات عمل متنقلة وتدعم تقنية Intel vPro .

سلسلة Xeon W-11055M (الاسم الرمزي " Tiger Lake-H ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)				معالج الرسوميات المدمج	ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي)	يطلق
			قاعدة		توربيني		معالج الرسوميات المدمج
			مين	الأعلى	جميع اللب	الأعلى	وحدة معالجة الرسومات		أقصى تردد (جيجاهرتز)	الاتحاد الأوروبي			مين	الأعلى
Xeon W	11955M	8 (16)	2.1	2.6	4.5	5.0	UHD 770	1.45	32	24 ميجابايت	35 واط	45 واط	623 دولارًا	2 سبتمبر 2020
Xeon W	11855 مليون	6 (12)	2.6	3.2	4.4	4.9	UHD 770	1.45	32	18 ميجابايت	35 واط	45 واط	450 دولارًا	2 سبتمبر 2020

تدعم الطرازات المسطرة تقنية Intel vPro .

سلسلة معالجات Core i5/i7/i9-11000H (المسماة " Tiger Lake-H ").
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)				معالج الرسوميات المدمج	ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي)	يطلق
			قاعدة		توربيني		معالج الرسوميات المدمج
			مين	الأعلى	جميع اللب	الأعلى	وحدة معالجة الرسومات		أقصى تردد (جيجاهرتز)	الاتحاد الأوروبي			مين	الأعلى
معالج Core i9	11980HK	8 (16)	2.6	3.3	4.5	5.0	UHD 770	1.45	32	24 ميجابايت	45 واط	65 واط	583 دولارًا	20 سبتمبر 2020
	11950H		2.1	2.6	4.5	5.0					35 واط	45 واط	623 دولارًا
	11900H			2.5	4.4	4.9							546 دولارًا
معالج Core i7	11850H			2.5	4.3	4.8							395 دولارًا
	11800H		1.9	2.3	4.2	4.6								11 مايو 2021
	11600H	6 (12)	2.5	2.9	4.6					18 ميجابايت				15 يوليو 2021
معالج Core i5	11500H		2.4	2.9	4.2	4.6				12 ميجابايت			250 دولارًا	11 مايو 2021
	11400H		2.2	2.7	4.1	4.5	UHD 710		16
	11260H		2.1	2.6	4.0	4.4	UHD 710	1.4	16

طاقة عالية، رفيع وخفيف الوزن

سلسلة معالجات Core i5/i7-11300H (المسماة " Tiger Lake-H35 ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)				معالج الرسوميات المدمج	ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي)	يطلق
			قاعدة		توربيني		معالج الرسوميات المدمج
			مين	الأعلى	جميع اللب	الأعلى	وحدة معالجة الرسومات		أقصى تردد (جيجاهرتز)	الاتحاد الأوروبي			مين	الأعلى
معالج Core i7	11390H	4 (8)	2.9	3.4	4.6	5.0	رسومات Iris Xe	1.4	96	12 ميجابايت	28 واط	35 واط	426 دولارًا	21 يونيو 2021
	11375H		3.0	3.3	4.3	5.0		1.35					482 دولارًا	11 يناير 2021
	11370H		3.0	3.3		4.8							426 دولارًا	11 يناير 2021
معالج Core i5	11320H		2.5	3.2		4.5				8 ميجابايت			309 دولارًا	21 يونيو 2021
معالج Core i5	11300H		2.6	3.1	4.0	4.4		1.3	80	8 ميجابايت			309 دولارًا	11 يناير 2021

استهلاك منخفض للطاقة

تدعم هذه الطرازات ذاكرة DDR4-3200 وLPDDR4X-4267. الطرازات التي تحتها خط تدعم تقنية Intel vPro .

سلسلة Core i5/i7-1105G7 (الاسم الرمزي " Tiger Lake-UP3 ")
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)				معالج الرسوميات المدمج	ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي)	يطلق
			قاعدة		توربيني		معالج الرسوميات المدمج
			مين	الأعلى	جميع اللب	الأعلى	وحدة معالجة الرسومات		أقصى تردد (جيجاهرتز)	الاتحاد الأوروبي			مين	الأعلى
معالج Core i7	1195G7	4 (8)	1.3	2.9	4.6	5.0	Iris Xe G7	1.4	96	12 ميجابايت	12 واط	28 واط	20 مايو 2021	426 دولارًا
	1185G7		1.2	3.0	4.3	4.8		1.35					2 سبتمبر 2020
	1165G7		1.2	2.8	4.1	4.7		1.3					2 سبتمبر 2020
معالج Core i5	1155G7		1.0	2.5	4.3	4.5		1.35	80	8 ميجابايت			20 مايو 2021	309 دولارًا
	1145G7		1.1	2.6	3.8	4.4		1.3					11 يناير 2021
	1135G7		0.9	2.4	3.8	4.2		1.3					20 سبتمبر 2020

تدعم هذه الطرازات ذاكرة DDR4-3200 وLPDDR4X-3733. الطرازات التي تحتها خط تدعم تقنية Intel vPro .

سلسلة Core i3-1105G4/Pentium Gold 7505/Celeron 6305 (الاسم الرمزي " Tiger Lake-UP3 ").
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)				معالج الرسوميات المدمج	ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي)	يطلق
			قاعدة		توربيني		معالج الرسوميات المدمج
			مين	الأعلى	جميع اللب	الأعلى	وحدة معالجة الرسومات		أقصى تردد (جيجاهرتز)	الاتحاد الأوروبي			مين	الأعلى
معالج Core i3	1125G4	4 (8)	0.9	2.0	3.3	3.7	UHD G4	1.25	48	8 ميجابايت	12 واط	28 واط	281 دولارًا	2 سبتمبر 2020
معالج Core i3	1115G4	2 (4)	1.7	3.0	4.1					6 ميجابايت	12 واط	28 واط	281 دولارًا
بنتيوم جولد	7505	2 (4)	2.0		3.5					4 ميجابايت	15 واط		161 دولارًا
سيليرون	6505	2 (2)	1.8		غير متوفر					4 ميجابايت	15 واط		107 دولارًا

استهلاك منخفض للغاية للطاقة

تدعم هذه الطرازات ذاكرة LPDDR4X-4267. أما الطرازات التي تحتها خط فتدعم تقنية Intel vPro .

سلسلة معالجات Core i3/i5/i7-1100G7/G4 (المسماة " Tiger Lake-UP4 ").
عائلة المعالجات	نموذج	النوى ( الخيوط )	معدل الساعة (جيجاهرتز)				معالج الرسوميات المدمج	ذاكرة تخزين ذكية	TDP		السعر (بالدولار الأمريكي)	يطلق
			قاعدة		توربيني		معالج الرسوميات المدمج
			مين	الأعلى	جميع اللب	الأعلى	وحدة معالجة الرسومات		أقصى تردد (جيجاهرتز)	الاتحاد الأوروبي			مين	الأعلى
معالج Core i7	1180G7	4 (8)	0.9	2.2	3.7	4.6	Iris Xe G7	1.1	96	12 ميجابايت	7 واط	15 واط	426 دولارًا	11 يناير 2021
معالج Core i7	1160G7		0.9	2.1	3.6	4.4			96	12 ميجابايت			426 دولارًا	2 سبتمبر 2020
معالج Core i5	1140G7		0.8	1.8	4.2				80	8 ميجابايت			309 دولارًا	11 يناير 2021
معالج Core i5	1130G7			1.8	3.4	4.0			80				309 دولارًا	2 سبتمبر 2020
معالج Core i3	1120G4			1.5	3.0	3.5	UHD G4		48				281 دولارًا
معالج Core i3	1110G4	2 (4)	1.5	2.5	3.9		UHD G4		48	6 ميجابايت			281 دولارًا

معالج Core i من الجيل العاشر

سطح المكتب (الاسم الرمزي " بحيرة المذنب ")

تفتقر معالجات Pentium و Celeron إلى دعم AVX و AVX2 .

العلامة التجارية للمعالج	نموذج	النوى	الخيوط	معدل تردد ساعة المعالج (جيجاهرتز)					وحدة معالجة الرسومات		ذاكرة التخزين المؤقت الذكية (L3)	TDP		دعم الذاكرة	السعر (بالدولار الأمريكي) ^{[ أ ]}
				قاعدة	تعزيز التوربو				نموذج	أقصى معدل تردد للساعة (جيجاهرتز)		TDP
				قاعدة	جميع المواد الأساسية	2.0	3.0	TVB	نموذج	أقصى معدل تردد للساعة (جيجاهرتز)		قاعدة	تحت

معالج Core i9	10900K	10	20	3.7	4.8	5.1	5.2	5.3	UHD 630	1.20	20 ميجابايت ^{[ ب ]}	125 واط	95 واط	DDR4-2933 بسعة تصل إلى 128 جيجابايت	488 دولارًا
	10900KF			3.7	4.8	5.1	5.2	5.3	غير متوفر						472 دولارًا
	10910			3.6	4.7	5.0	غير متوفر	غير متوفر	UHD 630	1.2					مصنّع المعدات الأصلية
	10900			2.8	4.5		5.1	5.2	UHD 630	1.2		65 واط	غير متوفر		438 دولارًا
	10900 فهرنهايت			2.8	4.5		5.1	5.2	غير متوفر			65 واط	غير متوفر		422 دولارًا
	10900T			1.9	3.7	4.5	4.6	غير متوفر	UHD 630	1.2		35 واط	25 واط		438 دولارًا
	10850K			3.6	4.8	5.0	5.1	5.2				125 واط	95 واط		453 دولارًا
معالج Core i7	10700K	8	16	3.8	4.7			غير متوفر			16 ميجابايت				374 دولارًا
	10700KF			3.8	4.7				غير متوفر						349 دولارًا
	10700			2.9	4.6	4.7	4.8		UHD 630	1.2		65 واط	غير متوفر		323 دولارًا
	10700 فهرنهايت			2.9	4.6	4.7	4.8		غير متوفر			65 واط	غير متوفر		298 دولارًا
	10700T			2.0	3.7	4.4	4.5		UHD 630	1.2		35 واط	25 واط		325 دولارًا
معالج Core i5	10600K	6	12	4.1	4.5	4.8	غير متوفر		UHD 630	1.2	12 ميجابايت	125 واط	95 واط	DDR4-2666 حتى 128 جيجابايت	262 دولارًا
	10600KF			4.1	4.5	4.8			غير متوفر			125 واط	95 واط		237 دولارًا
	10600			3.3	4.4	4.8			UHD 630	1.2		65 واط	غير متوفر		213 دولارًا
	10600T			2.4	3.7	4.0				1.2		35 واط	25 واط		213 دولارًا
	10500			3.1	4.2	4.5				1.15		65 واط	غير متوفر		192 دولارًا
	10500T			2.3	3.5	3.8				1.15		35 واط	25 واط		192 دولارًا
	10400			2.9	4.0	4.3				1.1		65 واط	غير متوفر		182 دولارًا
	10400 فهرنهايت			2.9	4.0	4.3			غير متوفر			65 واط	غير متوفر		157 دولارًا
	10400T			2.0	3.2	3.6			UHD 630	1.1		35 واط	25 واط		182 دولارًا
معالج Core i3	10320	4	8	3.8	4.4	4.6				1.15	8 ميجابايت	65 واط	غير متوفر		154 دولارًا
	10300			3.7	4.2	4.4				1.15		65 واط	غير متوفر		143 دولارًا
	10300T			3.0	3.6	3.9				1.1		35 واط	25 واط		143 دولارًا
	10100			3.6	4.1	4.3				1.1	6 ميجابايت	65 واط	غير متوفر		122 دولارًا
	10100 فهرنهايت			3.6	4.1	4.3			غير متوفر			65 واط	غير متوفر		79 دولارًا
	10100T			3.0	3.5	3.8			UHD 630	1.1		35 واط	25 واط		122 دولارًا
بنتيوم جولد	G6600	2	4	4.2	غير متوفر						4 ميجابايت	58 غرباً	غير متوفر		86 دولارًا
	G6500			4.1								58 غرباً	غير متوفر		75 دولارًا
	G6500T			3.5						1.05		35 واط	25 واط		75 دولارًا
	G6400			4.0					UHD 610			58 غرباً	غير متوفر		64 دولارًا
	G6400T			3.4								35 واط	25 واط		64 دولارًا
سيليرون	G5925	2	2	3.6								58 غرباً	غير متوفر		52 دولارًا
	G5920			3.5							2 ميجابايت				52 دولارًا
	G5905			3.5							4 ميجابايت				42 دولارًا
	G5905T			3.3						1.0	4 ميجابايت	35 واط	25 واط
	G5900			3.4						1.05	2 ميجابايت	58 غرباً	غير متوفر
	G5900T			3.2						1.0	2 ميجابايت	35 واط	25 واط

١ ٢ ٣ ٤ السعر هو سعر البيع الموصى به للمستهلك (RCP) عند الإطلاق. سعر البيع الموصى به للمستهلك هو سعر البيع الذي تبيعه شركة إنتل للمعالجات لتجار التجزئة ومصنعي المعدات الأصلية. سعر البيع بالتجزئة الفعلي للمستهلكين أعلى.
↑ يتم تحديد الذاكرة الترانزستورية، مثل ذاكرة الوصول العشوائي (RAM) وذاكرة القراءة فقط (ROM) وذاكرة الفلاش وأحجام ذاكرة التخزين المؤقت بالإضافة إلى أحجام الملفات باستخدام المعاني الثنائية لـ K (1024¹ ) و M (1024² ) و G (1024³ ) وما إلى ذلك.

موبايل (تحت الأسماء الرمزية " بحيرة المذنب " و" بحيرة الجليد " و" بحيرة العنبر ")

عائلة المعالجات	نموذج	النوى	الخيوط	معدل الساعة (جيجاهرتز)		مخبأ			المفتش العام للشرطة			TDP	الاسم الرمزي	المقبس	يطلق
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	معدل الساعة (ميجاهرتز)
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	قاعدة	أقصى ديناميكية
معالج Core i7	10750H	6	12	2.60	5.00	384 كيلوبايت	1.5 ميجابايت	12 ميجابايت	UHD	350	1150	45 واط	بحيرة كوميت	BGA 1440	الربع الأول من عام 2020
	10710U	6	12	1.10	4.70	384 كيلوبايت	1.5 ميجابايت	12 ميجابايت	UHD	300	1150	15 واط	بحيرة كوميت	BGA 1528	الربع الثالث من عام 2019
	1065G7	4	8	1.30	3.90	256 كيلوبايت	1 ميجابايت	8 ميجابايت	آيريس بلس		1100		بحيرة الجليد	BGA 1526	الربع الثالث من عام 2019
	10610U			1.80	4.90				UHD		1150		بحيرة كوميت	BGA 1528	الربع الثاني من عام 2020
	1060G7			1.00	3.80				آيريس بلس		1100	9 واط	بحيرة الجليد	BGA 1377	الربع الثالث من عام 2019
	10510U			1.80	4.90				UHD		1150	15 واط	بحيرة كوميت	BGA 1528
	10510Y			1.20	4.50						1150	7 واط	مركز أمبر ليك للشباب	BGA 1377
معالج Core i5	10500H	6	12	2.50		384 كيلوبايت	1.5 ميجابايت	12 ميجابايت		350	1050	45 واط	بحيرة كوميت	BGA 1440	الربع الرابع من عام 2020
	10300H ^{[ 17 ]}	4	8	2.50		256 كيلوبايت	1 ميجابايت	8 ميجابايت		350	1050	45 واط		BGA 1440	الربع الرابع من عام 2020
	10210U	4	8	1.60	4.20	256 كيلوبايت	1 ميجابايت	6 ميجابايت	UHD 620	300	1100	15 واط		BGA 1528	الربع الثالث من عام 2019
معالج Core i3	10110Y	2	4	1.00	4.00	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	UHD 615		1000	7 واط	مركز أمبر ليك للشباب	BGA 1377
معالج Core i3	1005G1	2	4	1.20	3.40	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	UHD G1		900	15 واط	بحيرة الجليد	BGA 1526

معالج Core i من الجيل التاسع

سطح المكتب (الاسم الرمزي " تحديث بحيرة القهوة ")

عائلة المعالجات	نموذج	النوى	الخيوط	معدل الساعة (جيجاهرتز)		مخبأ			المفتش العام للشرطة			TDP	الاسم الرمزي	المقبس	يطلق
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	معدل الساعة (ميجاهرتز)
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	قاعدة	أقصى ديناميكية
معالج Core i9	9900KS	8	16	4.00	5.00	512 كيلوبايت	2 ميجابايت	16 ميجابايت	UHD 630	350	1200	127 غرب	بحيرة كوفي	LGA 1151	الربع الرابع من عام 2019
	9900K			3.60								95 واط			الربع الرابع من عام 2018
	9900			3.10								65 واط			الربع الثاني من عام 2019
	9900T			2.10	4.40							35 واط			الربع الثاني من عام 2019
معالج Core i7	9700K		8	3.60	4.90			12 ميجابايت				95 واط			الربع الرابع من عام 2018
	9700KF			3.60	4.90				غير متوفر	غير متوفر	غير متوفر	95 واط			الربع الأول من عام 2019
	9700			3.00	4.70				UHD 630	350	1200	65 واط			الربع الثاني من عام 2019
	9700 فهرنهايت			3.00	4.70				غير متوفر	غير متوفر	غير متوفر
	9700E			2.60	4.40				UHD 630	350	1150
	9700T			2.00	4.30						1200	35 واط
	9700TE			1.80	3.80						1150	35 واط
معالج Core i5	9600K	6	6	3.70	4.60	384 كيلوبايت	1.5 ميجابايت	9 ميجابايت			1150	95 واط			الربع الرابع من عام 2018
	9600KF			3.70					غير متوفر	غير متوفر	غير متوفر	95 واط			الربع الأول من عام 2019
	9600			3.10					UHD 630	350	1150	65 واط			الربع الثاني من عام 2019
	9600T			2.30	3.90						1150	35 واط
	9500			3.00	4.40						1100	65 واط
	9500 فهرنهايت				4.40				غير متوفر	غير متوفر	غير متوفر
	9500E				4.20				UHD 630	350	1100
	9500T			2.20	3.70							35 واط
	9500TE			2.20	3.60							35 واط
	9400			2.90	4.10						1050	65 واط
	9400 فهرنهايت			2.90	4.10				غير متوفر	غير متوفر	غير متوفر	65 واط			الربع الأول من عام 2019
	9400T			1.80	3.40				UHD 630	350	1050	35 واط			الربع الثاني من عام 2019
معالج Core i3	9350 ألف	4	4	4.00	4.60	256 كيلوبايت	1 ميجابايت	8 ميجابايت	UHD 630	350	1150	91 غرباً			الربع الأول من عام 2019
	9350KF			4.00	4.60				غير متوفر	غير متوفر	غير متوفر	91 غرباً			الربع الأول من عام 2019
	9320			3.70	4.40				UHD 630	350	1150	65 واط			الربع الثاني من عام 2019
	9300			3.70	4.30						1150	65 واط
	9300T			3.20	3.80						1100	35 واط
	9100			3.60	4.20			6 ميجابايت			1100	65 واط
	9100E			3.10	3.70						1050	65 واط
	9100 فهرنهايت			3.60	4.20				غير متوفر	غير متوفر	غير متوفر	65 واط
	9100T			3.10	3.70				UHD 630	350	1100	35 واط
	9100TE			2.20	3.20				UHD 630	350	1050	35 واط

معالج Core i من الجيل الثامن

سطح المكتب (الاسم الرمزي " بحيرة القهوة ")

عائلة المعالجات	نموذج	النوى	الخيوط	معدل الساعة (جيجاهرتز)		مخبأ			المفتش العام للشرطة			TDP	الاسم الرمزي	المقبس	يطلق
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	معدل الساعة (ميجاهرتز)
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	قاعدة	أقصى ديناميكية
معالج Core i7	8086K	6	12	4.00	5.00	384 كيلوبايت	1.5 ميجابايت	12 ميجابايت	UHD 630	350	1200	95 واط	بحيرة كوفي	LGA 1151	الربع الثاني من عام 2018
	8700K	3.70		4.70	الربع الرابع من عام 2017							95 واط
					الربع الرابع من عام 2017
	8700	3.20		4.60	65 واط
8700T ^{[ 18 ]}	2.40	4.00	35 واط	الربع الثاني من عام 2018
معالج Core i5	8600K	6	3.60	4.30	9 ميجابايت			1150			95 واط	الربع الرابع من عام 2017
	8600		3.10	4.30							65 واط	الربع الأول من عام 2018
	8600T		2.30	3.70							35 واط	الربع الثاني من عام 2017
	8500		3.00	4.10				1100			65 واط	الربع الثاني من عام 2018
	8500T ^{[ 19 ]}		2.10	3.50				1100			35 واط	الربع الثاني من عام 2018
	8400		2.80	4.00				1050			65 واط	الربع الرابع من عام 2017
	8400T		1.70	3.30		35 واط	الربع الثاني من عام 2018	1050
معالج Core i3	8350 ألف	4	4	4.00	غير متوفر	256 كيلوبايت	1 ميجابايت	8 ميجابايت			1150	91 غرباً			الربع الرابع من عام 2017
	8100			3.60				6 ميجابايت			1100	65 واط			الربع الرابع من عام 2017
	8100T ^{[ 20 ]}			3.10				6 ميجابايت	35 واط	الربع الثاني من عام 2018	1100

موبايل (تحت الأسماء الرمزية " بحيرة القهوة " و" بحيرة العنبر " و" بحيرة الويسكي ")

عائلة المعالجات	نموذج	النوى	الخيوط	معدل الساعة (جيجاهرتز)		مخبأ			المفتش العام للشرطة			TDP	الاسم الرمزي	المقبس	يطلق
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	معدل الساعة (ميجاهرتز)
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	قاعدة	أقصى ديناميكية
معالج Core i9	8950HK	6	12	2.90	4.80	384 كيلوبايت	1.5 ميجابايت	12 ميجابايت	UHD 630	350	1200	45 واط	بحيرة كوفي	BGA 1440	الربع الثاني من عام 2018
معالج Core i7	8850H			2.60	4.30			9 ميجابايت			1150
	8750H			2.20	4.10			9 ميجابايت			1100
	8700B			3.20	4.60			12 ميجابايت			1200	65 واط
	8665U	4	8	1.90	4.80	256 كيلوبايت	1 ميجابايت	8 ميجابايت	UHD 620	300	1150	15 واط	بحيرة الويسكي	BGA 1528	الربع الثاني من عام 2019
	8650U			1.90	4.20				UHD 620		1150	15 واط	كابي ليك آر	BGA 1356	الربع الثالث من عام 2017
	8569U			2.80	4.70				آيريس بلس 655		1200	28 واط	بحيرة كوفي	BGA 1528	الربع الثاني من عام 2019
	8565U			1.80	4.60				UHD 620		1150	15 واط	بحيرة الويسكي		الربع الثالث من عام 2018
	8559U			2.70	4.50				آيريس بلس 655		1200	28 واط	بحيرة كوفي		الربع الثاني من عام 2018
	8557U			1.70	4.50				آيريس بلس 645		1150	15 واط	بحيرة كوفي		الربع الثالث من عام 2019
	8550U			1.80	4.00				UHD 620		1150	15 واط	كابي ليك آر	BGA 1356	الربع الثالث من عام 2017
	8500Y	2	4	1.50	4.20	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	UHD 615		1050	5 واط	مركز أمبر ليك للشباب	BGA 1515	الربع الأول من عام 2019
معالج Core i5	8500B	6	6	3.00	4.10	384 كيلوبايت	1.5 ميجابايت	9 ميجابايت	UHD 630	350	1100	65 واط	بحيرة كوفي	BGA 1440	الربع الثاني من عام 2018
	8400H	4	8	2.50	4.20	256 كيلوبايت	1 ميجابايت	8 ميجابايت			1100	45 واط
	8400B	6	6	2.80	4.00	384 كيلوبايت	1.5 ميجابايت	9 ميجابايت			1050	65 واط
	8365U	4	8	1.60	4.10	256 كيلوبايت	1 ميجابايت	6 ميجابايت	UHD 620	300	1100	15 واط	بحيرة الويسكي	BGA 1528	الربع الثاني من عام 2019
	8350U	4	8	1.70	3.60	256 كيلوبايت	1 ميجابايت	6 ميجابايت	UHD 620		1100	15 واط	كابي ليك آر	BGA 1356	الربع الثالث من عام 2017
	8310Y	2	4	1.60	3.90	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	UHD 617		1050	7 واط	مركز أمبر ليك للشباب	BGA 1515	الربع الأول من عام 2019
	8300H	4	8	2.30	4.00	256 كيلوبايت	1 ميجابايت	8 ميجابايت	UHD 630	350	1000	45 واط	بحيرة كوفي	BGA 1440	الربع الثاني من عام 2018
	8279U			2.40	4.10			6 ميجابايت	آيريس بلس 655	300	1000	28 واط		BGA 1440	الربع الثاني من عام 2019
	8269U			2.60	4.20				آيريس بلس 655		1100	28 واط		BGA 1528	الربع الثاني من عام 2018
	8265U			1.60	3.90				UHD 620			15 واط	بحيرة الويسكي		الربع الثالث من عام 2018
	8260U			1.60	3.90				UHD 620			15 واط	بحيرة كوفي		الربع الرابع من عام 2019
	8259U			2.30	3.80				آيريس بلس 655		1050	28 واط			الربع الثاني من عام 2018
	8257U			1.40	3.90				آيريس بلس 645		1050	15 واط			الربع الثالث من عام 2019
	8250U			1.60	3.40				UHD 620		1100	15 واط	كابي ليك آر	BGA 1356	الربع الثالث من عام 2017
	8210Y	2	4	1.60	3.60	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	UHD 617		1050	7 واط	مركز أمبر ليك للشباب	BGA 1515	الربع الأول من عام 2019
	8200Y			1.30	3.90				UHD 615		950	5 واط	مركز أمبر ليك للشباب	BGA 1515	الربع الثالث من عام 2018
معالج Core i3	8145 يو			2.10					UHD 620		1000	15 واط	بحيرة الويسكي	BGA 1528	الربع الثالث من عام 2018
	8140U			2.10									بحيرة كوفي	BGA 1528	الربع الرابع من عام 2019
	8130U			2.20	3.40								كابي ليك آر	BGA 1356	الربع الأول من عام 2018
	8109U			3.00	3.60				آيريس بلس 655		1050	28 واط	بحيرة كوفي	BGA 1528	الربع الثاني من عام 2018
	8100H	4		3.00	غير متوفر	256 كيلوبايت	1 ميجابايت	6 ميجابايت	UHD 630	350	1000	45 واط		BGA 1440	الربع الثالث من عام 2018
	8100B	4		3.60	غير متوفر	256 كيلوبايت	1 ميجابايت	6 ميجابايت	UHD 630	350	1050	65 واط		BGA 1440
معالج Core m3	8100Y	2		1.10	3.40	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	UHD 615	300	900	5 واط	مركز أمبر ليك للشباب	BGA 1515

معالج Core i من الجيل السابع

سطح المكتب (الذي يحمل الاسم الرمزي " Kaby Lake " و " Skylake-X ").

عائلة المعالجات	نموذج	النوى	الخيوط	معدل الساعة (جيجاهرتز)		مخبأ			المفتش العام للشرطة			TDP	الاسم الرمزي	المقبس	يطلق
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	معدل الساعة (ميجاهرتز)
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	قاعدة	أقصى ديناميكية
معالج Core i9	7980XE	18	36	2.60	4.20	1.15 ميجابايت	18 ميجابايت	24.75 ميجابايت	غير متوفر	غير متوفر	غير متوفر	165 واط	سكايليك	المنطقة الإدارية المحلية 2066	الربع الثالث من عام 2017 ^{[ 21 ]}
	7960X	16	32	2.80	4.20	1 ميجابايت	16 ميجابايت	22 ميجابايت
	7940X	14	28	3.10	4.30	896 كيلوبايت	14 ميجابايت	19.25 ميجابايت
	7920X	12	24	2.90		768 كيلوبايت	12 ميجابايت	16.50 ميجابايت				140 واط
	7900X	10	20	3.30		640 كيلوبايت	10 ميجابايت	13.75 ميجابايت							الربع الثاني من عام 2017
معالج Core i7	7820X	8	16	3.60		512 كيلوبايت	8 ميجابايت	11 ميجابايت
	7800X	6	12	3.50	4.00	384 كيلوبايت	6 ميجابايت	8.25 ميجابايت
	7740X	4	8	4.30	4.50	256 كيلوبايت	1 ميجابايت	8 ميجابايت				112 غرب	كابي ليك		الربع الأول من عام 2017
	7700K			4.20	4.50				HD 630	350	1150	91 غرباً		LGA 1151
	7700			3.60	4.20							65 واط
	7700T			2.90	3.80							35 واط
معالج Core i5	7640X		4	4.00	4.20			6 ميجابايت	غير متوفر	غير متوفر	غير متوفر	112 غرب		المنطقة الإدارية المحلية 2066
	7600K			3.80	4.20				HD 630	350	1150	91 غرباً		LGA 1151
	7600			3.50	4.10						1150	65 واط
	7600T			2.80	3.70						1100	35 واط
	7500			3.40	3.80							65 واط
	7500T			2.70	3.30							35 واط
	7400			3.00	3.50						1000	65 واط
	7400T			2.40	3.00						1000	35 واط
معالج Core i3	7350 ألف	2		4.20	غير متوفر	128 كيلوبايت	512 كيلوبايت	4 ميجابايت			1150	60 واط
	7320			4.10								51 غرباً
	7300			4.00								51 غرباً
	7300T			3.50							1100	35 واط
	7100			3.90				3 ميجابايت				51 غرباً
	7100T			3.40								35 واط
	7101E			3.90								54 غرباً
	7101TE			3.40								35 واط
بنتيوم	G4620			3.70								51 غرباً
	G4600			3.60								51 غرباً
	G4600T			3.00							1050	35 واط
	G4560			3.50					HD 610			54 غرباً
	G4560T			2.90								35 واط
سيليرون	G3950		2	3.00				2 ميجابايت				51 غرباً
	G3930			2.90								51 غرباً
	G3930T			2.70							1000	35 واط

موبايل (الاسم الرمزي " بحيرة كابي " و " بحيرة أبولو ")

عائلة المعالجات	نموذج	النوى	الخيوط	معدل الساعة (جيجاهرتز)		مخبأ			المفتش العام للشرطة			TDP	الاسم الرمزي	المقبس	يطلق
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	معدل الساعة (ميجاهرتز)
				قاعدة	أقصى توربو	L1	المستوى الثاني	المستوى 3	المعالج	قاعدة	أقصى ديناميكية
معالج Core i7	7920HQ	4	8	3.10	4.10	256 كيلوبايت	1 ميجابايت	8 ميجابايت	HD 630	350	1100	45 واط	كابي ليك	BGA 1440	الربع الأول من عام 2017
	7820HQ			2.90	3.90
	7820HK			2.90	3.90
	7700HQ			2.80	3.80			6 ميجابايت
	7660U	2	4	2.50	4.00	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	آيريس بلس 640	300		15 واط		BGA 1356
	7600U			2.80	3.90				HD 620		1150	15 واط			الربع الثالث من عام 2016
	7567U			3.50	4.00				آيريس بلس 650		1150	28 واط			الربع الثالث من عام 2016
	7560U			2.40	3.80				آيريس بلس 640		1050	15 واط			الربع الأول من عام 2017
	7500U			2.70	3.50				HD 620			15 واط
	7Y75			1.30	3.60				HD 615			4.5 واط		BGA 1515
معالج Core i5	7440HQ	4		2.80	3.80	256 كيلوبايت	1 ميجابايت	6 ميجابايت	HD 630	350	1000	45 واط		BGA 1440
	7300HQ	4		2.50	3.50	256 كيلوبايت	1 ميجابايت	6 ميجابايت	HD 630	350		45 واط		BGA 1440
	7360U	2		2.30	3.60	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	آيريس بلس 640	300		15 واط		BGA 1356
	7300U			2.60	3.50			3 ميجابايت	HD 620		1100	15 واط
	7287U			3.30	3.70			4 ميجابايت	آيريس بلس 650		1100	28 واط
	7267U			3.10	3.50				آيريس بلس 650		1050	28 واط
	7260U			2.20	3.40				آيريس بلس 640		950	15 واط
	7200U			2.50	3.10			3 ميجابايت	HD 620		1000	15 واط			الربع الثالث من عام 2016
	7Y57			1.20	3.30			4 ميجابايت	HD 615		950	4.5 واط		BGA 1515	الربع الأول من عام 2017
	7Y54			1.20	3.20			4 ميجابايت	HD 615			4.5 واط		BGA 1515
معالج Core i3	7100H			3.00	غير متوفر			3 ميجابايت	HD 630	350		35 واط		BGA 1440
	7167U			2.80					آيريس بلس 650	300	1000	28 واط		BGA 1356
	7130U			2.70					HD 620			15 واط			الربع الثاني من عام 2017
	7100U			2.40					HD 620			15 واط			الربع الثالث من عام 2016
معالج Core m3	7Y32			1.10	3.00			4 ميجابايت	HD 615		900	4.5 واط		BGA 1515	الربع الثاني من عام 2017
معالج Core m3	7Y30			1.00	2.60			4 ميجابايت	HD 615		900	4.5 واط		BGA 1515	الربع الثالث من عام 2016
بنتيوم	N4200	4		1.10	2.50	224 كيلوبايت	2 ميجابايت	غير متوفر	HD 505	200	750	6 واط		BGA 1296	الربع الثالث من عام 2016
	4415U	2		2.30	غير متوفر	128 كيلوبايت	512 كيلوبايت	2 ميجابايت	HD 610	300	950	15 واط		BGA 1356	الربع الأول من عام 2017
	4415Y			1.60		128 كيلوبايت	512 كيلوبايت		HD 615		850	6 واط		BGA 1515	الربع الثاني من عام 2017
	4410Y			1.50		256 كيلوبايت	1 ميجابايت		HD 615		850			BGA 1515	الربع الأول من عام 2017
سيليرون	N3450	4		1.10	2.20	224 كيلوبايت	2 ميجابايت	غير متوفر	HD 500	200	700		بحيرة أبولو	BGA 1296	الربع الثالث من عام 2016
	N3350	2	2	1.10	2.40	112 كيلوبايت	2 ميجابايت	غير متوفر	HD 500	200	650		بحيرة أبولو	BGA 1296	الربع الثالث من عام 2016
	3965U			2.20	غير متوفر	128 كيلوبايت	512 كيلوبايت	2 ميجابايت	HD 610	300	900	15 واط	كابي ليك	BGA 1356	الربع الأول من عام 2017
	3865U			1.80	غير متوفر	128 كيلوبايت	512 كيلوبايت	2 ميجابايت	HD 610	300	900	15 واط	كابي ليك	BGA 1356	الربع الأول من عام 2017

معالج Core i من الجيل السادس

سطح المكتب (الاسم الرمزي " سكايليك ")

معالجات سطح المكتب الشائعة

الميزات الشائعة لمعالجات Skylake المكتبية الرئيسية:

واجهات DMI 3.0 و PCIe 3.0
يدعم هذا النظام ذاكرة ثنائية القناة بالتكوينات التالية: DDR3L-1600 بجهد 1.35 فولت (بحد أقصى 32 جيجابايت) أو DDR4-2133 بجهد 1.2 فولت (بحد أقصى 64 جيجابايت). ويُدعم DDR3 بشكل غير رسمي من قِبل بعض مُصنّعي اللوحات الأم ^{[ 22 ]}^{[ 23 ]}^{[ 24 ] .}
16 مسار PCIe 3.0
تدعم المعالجات التي تحمل علامة Core التجارية مجموعة تعليمات AVX2. أما المعالجات التي تحمل علامتي Celeron و Pentium التجارية فتدعم فقط حتى SSE4.2
معدل تردد ساعة الرسومات الأساسي 350 ميجاهرتز

العلامة التجارية للمعالج وطرازه		النوى (الخيوط)	معدل الساعة (جيجاهرتز)				وحدة معالجة الرسومات			مخبأ				TDP	المقبس	تاريخ الافراج عنه	سعر الإصدار (بالدولار الأمريكي)
			قاعدة	تقنية Turbo Boost 2.0			نموذج	الاتحاد الأوروبي	أقصى تردد (جيجاهرتز)	L1	المستوى الثاني	المستوى 3	L4 (eDRAM)
			قاعدة	1	2	4	نموذج	الاتحاد الأوروبي	أقصى تردد (جيجاهرتز)	L1	المستوى الثاني	المستوى 3	L4 (eDRAM)

معالج Core i7	6700K	4 (8)	4.0	4.2	4.0		HD 530	24	1.15 ^{[ 25 ]}	256 كيلوبايت	1 ميجابايت	8 ميجابايت	غير متوفر	91 غرباً	LGA 1151	5 أغسطس 2015	339 دولارًا
	6785R		3.3	3.9	3.8	3.5	آيريس برو 580	72					128 ميجابايت	65 واط	BGA 1440	3 مايو 2016	370 دولارًا
	6700		3.4	4.0	3.9	3.7	HD 530	24					غير متوفر	65 واط	LGA 1151	1 سبتمبر 2015	303 دولارًا
	6700T		2.8	3.6	3.5	3.4								35 واط		1 سبتمبر 2015	303 دولارًا
معالج Core i5	6600K	4 (4)	3.5	3.9	3.8	3.6						6 ميجابايت		91 غرباً		5 أغسطس 2015	242 دولارًا
	6685R		3.2	3.8	3.7	3.3	آيريس برو 580	72					128 ميجابايت	65 واط	BGA 1440	3 مايو 2016	288 دولارًا
	6600		3.3	3.9	3.8	3.6	HD 530	24					غير متوفر		LGA 1151	1 سبتمبر 2015	213 دولارًا
	6585R		2.8	3.6	3.5	3.1	آيريس برو 580	72	1.1				128 ميجابايت		BGA 1440	3 مايو 2016	255 دولارًا
	6500		3.2	3.6	3.5	3.3	HD 530	24	1.05				غير متوفر		LGA 1151	1 سبتمبر 2015	192 دولارًا
	6600T		2.7	3.5	3.4	3.3			1.1					35 واط		الربع الثالث من عام 2015	213 دولارًا
	6500T		2.5	3.1	3.0	2.8			1.1					35 واط		الربع الثالث من عام 2015	192 دولارًا
	6402P		2.8	3.4		3.2	HD 510	12	0.95					65 واط		27 ديسمبر 2015	182 دولارًا
	6400T		2.2	2.8	2.7	2.5	HD 530	24						35 واط		الربع الثالث من عام 2015
	6400		2.7	3.3		3.1								65 واط		5 أغسطس 2015
معالج Core i3	6320	2 (4)	3.9	غير متوفر					1.15	128 كيلوبايت	512 كيلوبايت	4 ميجابايت		51 غرباً		الربع الثالث من عام 2015	149 دولارًا
	6300		3.8						1.15			4 ميجابايت				الربع الثالث من عام 2015	138 دولارًا
	6100		3.7						1.05			3 ميجابايت				أكتوبر 2015	117 دولارًا
	6300T		3.3						0.95			4 ميجابايت		35 واط			138 دولارًا
	6100T		3.2						0.95			3 ميجابايت		35 واط			117 دولارًا
	6098P		3.6				HD 510	12	1.050					54 غرباً		27 ديسمبر 2015	117 دولارًا
بنتيوم	G4520	2 (2)	3.6				HD 530	24						51 غرباً		أكتوبر 2015	86 دولارًا
	G4500		3.5											51 غرباً		أكتوبر 2015	75 دولارًا
	G4500T		3.0						0.95					35 واط		الربع الثالث من عام 2015	75 دولارًا
	G4400		3.3				HD 510	12	1.0					54 غرباً		أكتوبر 2015	64 دولارًا
	G4400T		2.9						0.95					35 واط		الربع الثالث من عام 2015	64 دولارًا
	G4400TE		2.4											35 واط		الربع الرابع من عام 2015	70 دولارًا
سيليرون	G3920		2.9									2 ميجابايت		51 غرباً			52 دولارًا
	G3900		2.8											51 غرباً			42 دولارًا
	G3900TE		2.3											35 واط
	G3900T		2.6											35 واط

معالجات الهواتف المحمولة

للاطلاع على معالجات محطات العمل المتنقلة، انظر معالجات الخوادم .

العلامة التجارية للمعالج وطرازه		النوى (الخيوط)	معدل تردد وحدة المعالجة المركزية	معدل تردد المعالج التوربيني			وحدة معالجة الرسومات	معدل ساعة وحدة معالجة الرسومات		مخبأ				TDP	cTDP		تاريخ الافراج عنه	السعر (بالدولار الأمريكي)
العلامة التجارية للمعالج وطرازه		النوى (الخيوط)	معدل تردد وحدة المعالجة المركزية	نواة واحدة	ثنائي النواة	رباعي النواة	وحدة معالجة الرسومات	قاعدة	توربيني	L1	المستوى الثاني	المستوى 3	L4 (eDRAM)	TDP	أعلى	تحت	تاريخ الافراج عنه	السعر (بالدولار الأمريكي)

معالج Core i7	6970HQ	4 (8)	2.8 جيجاهرتز	3.7 جيجاهرتز	؟		آيريس برو 580	350 ميجاهرتز	1050 ميجاهرتز	256 كيلوبايت	1 ميجابايت	8 ميجابايت	128 ميجابايت	45 واط	غير متوفر	35 واط	الربع الأول من عام 2016	623 دولارًا
	6920HQ		2.9 جيجاهرتز	3.8 جيجاهرتز	3.6 جيجاهرتز	3.4 جيجاهرتز	HD 530		1050 ميجاهرتز				غير متوفر				1 سبتمبر 2015	568 دولارًا
	6870HQ		2.7 جيجاهرتز	3.6 جيجاهرتز	؟		آيريس برو 580		1000 ميجاهرتز				128 ميجابايت				الربع الأول من عام 2016	434 دولارًا
	6820HQ				3.4 جيجاهرتز	3.2 جيجاهرتز	HD 530		1050 ميجاهرتز				غير متوفر				1 سبتمبر 2015	378 دولارًا
	6820HK				3.4 جيجاهرتز	3.2 جيجاهرتز	HD 530		1050 ميجاهرتز				غير متوفر				1 سبتمبر 2015	378 دولارًا
	6770HQ		2.6 جيجاهرتز	3.5 جيجاهرتز	؟		آيريس برو 580		950 ميجاهرتز			6 ميجابايت	128 ميجابايت				الربع الأول من عام 2016	434 دولارًا
	6700HQ		2.6 جيجاهرتز	3.5 جيجاهرتز	3.3 جيجاهرتز	3.1 جيجاهرتز	HD 530		1050 ميجاهرتز			6 ميجابايت	غير متوفر				1 سبتمبر 2015	378 دولارًا
	6660U	2 (4)	2.4 جيجاهرتز	3.4 جيجاهرتز	3.2 جيجاهرتز	غير متوفر	آيريس 540	300 ميجاهرتز		128 كيلوبايت	512 كيلوبايت	4 ميجابايت	64 ميجابايت	15 واط		9.5 واط	الربع الأول من عام 2016	415 دولارًا
	6650U		2.2 جيجاهرتز		3.2 جيجاهرتز		آيريس 540						64 ميجابايت			9.5 واط	الربع الثالث من عام 2015	415 دولارًا
	6600U		2.6 جيجاهرتز		غير متوفر		HD 520						غير متوفر		25 واط	7.5 واط	1 سبتمبر 2015	393 دولارًا
	6567U		3.3 جيجاهرتز	3.6 جيجاهرتز	3.4 جيجاهرتز		آيريس 550		1100 ميجاهرتز				64 ميجابايت	28 واط	غير متوفر	23 غرباً	الربع الثالث من عام 2015	سيتم تحديده لاحقاً
	6560U		2.2 جيجاهرتز	3.2 جيجاهرتز	3.1 جيجاهرتز		آيريس 540		1050 ميجاهرتز				64 ميجابايت	15 واط		9.5 واط	الربع الثالث من عام 2015	سيتم تحديده لاحقاً
	6500U		2.5 جيجاهرتز	3.1 جيجاهرتز	3.0 جيجاهرتز		HD 520		1050 ميجاهرتز				غير متوفر	15 واط		7.5 واط	1 سبتمبر 2015	393 دولارًا
معالج Core i5	6440HQ	4 (4)	2.6 جيجاهرتز	3.5 جيجاهرتز	3.3 جيجاهرتز	3.1 جيجاهرتز	HD 530	350 ميجاهرتز	950 ميجاهرتز	256 كيلوبايت	1 ميجابايت	6 ميجابايت	غير متوفر	45 واط		35 واط	1 سبتمبر 2015	250 دولارًا
	6360U	2 (4)	2.0 جيجاهرتز	3.1 جيجاهرتز	2.9 جيجاهرتز	غير متوفر	آيريس 540	300 ميجاهرتز	1000 ميجاهرتز	128 كيلوبايت	512 كيلوبايت	4 ميجابايت	64 ميجابايت	15 واط		9.5 واط	الربع الثالث من عام 2015	304 دولارًا
	6350HQ	4 (4)	2.3 جيجاهرتز	3.2 جيجاهرتز	؟		آيريس برو 580	350 ميجاهرتز	900 ميجاهرتز	256 كيلوبايت	1 ميجابايت	6 ميجابايت	128 ميجابايت	45 واط		35 واط	الربع الأول من عام 2016	306 دولارًا
	6300HQ	4 (4)	2.3 جيجاهرتز	3.2 جيجاهرتز	3.0 جيجاهرتز	2.8 جيجاهرتز	HD 530	350 ميجاهرتز	950 ميجاهرتز	256 كيلوبايت	1 ميجابايت	6 ميجابايت	غير متوفر	45 واط		35 واط	1 سبتمبر 2015	250 دولارًا
	6300U	2 (4)	2.4 جيجاهرتز	3.0 جيجاهرتز	2.9 جيجاهرتز	غير متوفر	HD 520	300 ميجاهرتز	1000 ميجاهرتز	128 كيلوبايت	512 كيلوبايت	3 ميجابايت	غير متوفر	15 واط		7.5 واط	1 سبتمبر 2015	281 دولارًا
	6287U		3.1 جيجاهرتز	3.5 جيجاهرتز	3.3 جيجاهرتز		آيريس 550		1100 ميجاهرتز			4 ميجابايت	64 ميجابايت	28 واط		23 غرباً	الربع الثالث من عام 2015	304 دولارًا
	6267U		2.9 جيجاهرتز	3.3 جيجاهرتز	3.1 جيجاهرتز		آيريس 550		1050 ميجاهرتز					28 واط		23 غرباً		304 دولارًا
	6260U		1.8 جيجاهرتز	2.9 جيجاهرتز	2.7 جيجاهرتز		آيريس 540		950 ميجاهرتز					15 واط		9.5 واط		304 دولارًا
	6200U		2.3 جيجاهرتز	2.8 جيجاهرتز	2.7 جيجاهرتز		HD 520		1000 ميجاهرتز			3 ميجابايت	غير متوفر	15 واط		7.5 واط	1 سبتمبر 2015	281 دولارًا
معالج Core i3	6167U		2.7 جيجاهرتز	غير متوفر	غير متوفر		آيريس 550						64 ميجابايت	28 واط		23 غرباً	الربع الثالث من عام 2015	304 دولارًا
	6157U		2.4 جيجاهرتز				آيريس 550						64 ميجابايت	28 واط		23 غرباً	الربع الثالث من عام 2016	304 دولارًا
	6100H		2.7 جيجاهرتز				HD 530	350 ميجاهرتز	900 ميجاهرتز				غير متوفر	35 واط		غير متوفر	1 سبتمبر 2015	225 دولارًا
	6100U		2.3 جيجاهرتز				HD 520	300 ميجاهرتز	1000 ميجاهرتز					15 واط		7.5 واط	1 سبتمبر 2015	281 دولارًا
	6006U		2.0 جيجاهرتز				HD 520	300 ميجاهرتز	900 ميجاهرتز					15 واط		غير متوفر	نوفمبر 2016	281 دولارًا
معالج Core m7	6Y75		1.2 جيجاهرتز	3.1 جيجاهرتز	2.9 جيجاهرتز		HD 515	300 ميجاهرتز	1000 ميجاهرتز			4 ميجابايت		4.5 واط	7 واط	3.5 واط	1 سبتمبر 2015	393 دولارًا
معالج Core m5	6Y57		1.1 جيجاهرتز	2.8 جيجاهرتز	2.4 جيجاهرتز				900 ميجاهرتز									281 دولارًا
معالج Core m5	6Y54		1.1 جيجاهرتز	2.7 جيجاهرتز	2.4 جيجاهرتز				900 ميجاهرتز
معالج Core m3	6Y30		0.9 جيجاهرتز	2.2 جيجاهرتز	2.0 جيجاهرتز				850 ميجاهرتز							3.8 واط
بنتيوم	4405U		2.1 جيجاهرتز	غير متوفر	غير متوفر		HD 510		950 ميجاهرتز			2 ميجابايت		15 واط	غير متوفر	10 واط	الربع الثالث من عام 2015	161 دولارًا
بنتيوم	4405Y		1.5 جيجاهرتز	غير متوفر	غير متوفر		HD 515		800 ميجاهرتز					6 واط		4.5 واط	الربع الثالث من عام 2015	161 دولارًا
سيليرون	G3902E	2 (2)	1.6 جيجاهرتز	غير متوفر			HD 510	350 ميجاهرتز	950 ميجاهرتز					25 واط		غير متوفر	الربع الأول من عام 2016	107 دولارًا
	G3900E		2.4 جيجاهرتز					350 ميجاهرتز	950 ميجاهرتز					35 واط		غير متوفر	الربع الأول من عام 2016
	3955U		2.0 جيجاهرتز					300 ميجاهرتز	900 ميجاهرتز					15 واط		10 واط	الربع الرابع من عام 2015
	3855U		1.6 جيجاهرتز					300 ميجاهرتز	900 ميجاهرتز					15 واط		10 واط	الربع الرابع من عام 2015

جميع المعالجات

جميع المعالجات مدرجة بترتيب زمني.

المعالجات ذات 4 بت

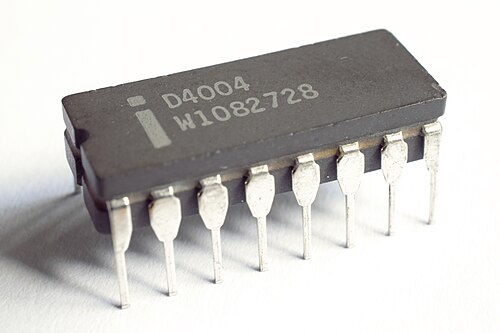

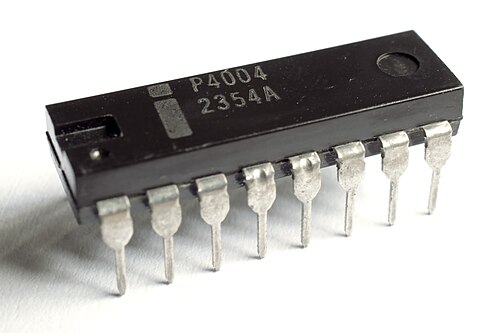

إنتل 4004

أول معالج دقيق متوفر تجارياً (معالج دائرة متكاملة أحادي الشريحة)

تم طرحه في 15 نوفمبر 1971
معدل الساعة 740 كيلو هرتز ^{[ أ ]}
0.07 مليون عملية حسابية
عرض الناقل: 4 بتات (عنوان/بيانات متعددة الاتجاهات خماسية الاتجاه بسبب محدودية عدد المنافذ)
PMOS
2300 ترانزستور بدقة 10 ميكرومتر
ذاكرة قابلة للعنونة 640 بايت
ذاكرة البرنامج 4 كيلوبايت (4096 بايت)
صُممت في الأصل للاستخدام في آلة حاسبة Busicom

عائلة MCS-4:

4004 – وحدة المعالجة المركزية
4001 – ذاكرة قراءة فقط (ROM) بسعة 256 بايت ومنفذ 4 بت
4002 – ذاكرة وصول عشوائي 320 بت ومنفذ 4 بت
4003 – مسجل إزاحة ذو 10 بت
4008 – واجهة الذاكرة والإدخال/الإخراج
4009 – واجهة الذاكرة والإدخال/الإخراج
4211 – منفذ إدخال/إخراج بايت للأغراض العامة
4265 – جهاز إدخال/إخراج للأغراض العامة قابل للبرمجة
4269 – جهاز عرض لوحة مفاتيح قابل للبرمجة
4289 - واجهة الذاكرة القياسية لـ MCS-4/40
4801 – بلورة مولد الساعة بتردد 5.185 ميجاهرتز لأجهزة 4004/4201A أو 4040/4201A

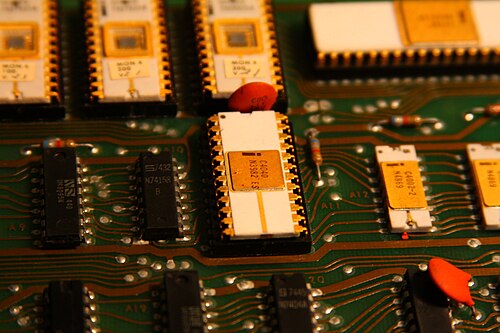

إنتل 4040

تم طرحه في عام 1974 من قبل شركة إنتل
كانت سرعة الساعة 740 كيلو هرتز (وهي نفس سرعة المعالج الدقيق 4004).
3000 ترانزستور
كانت ميزات المقاطعة متاحة
حجم الذاكرة القابلة للبرمجة: 8 كيلوبايت (8192 بايت)
640 بايت من ذاكرة البيانات
DIP ذو 24 سنًا

المعالجات ذات 8 بت

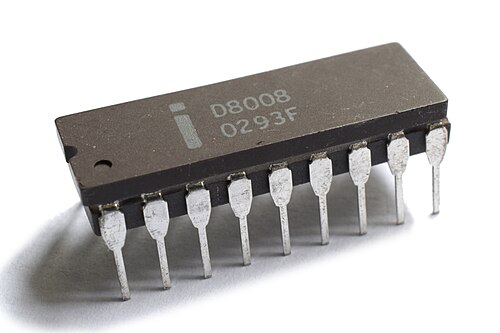

8008

تم طرحه في الأول من أبريل عام 1972
معدل الساعة 500 كيلو هرتز (8008-1: 800 كيلو هرتز)
0.05 مليون نقطة في الثانية
عرض الناقل: 8 بتات (عنوان/بيانات متعددة الإرسال ثلاثيًا نظرًا لمحدودية عدد المنافذ)
تحميل تحسين منطق PMOS
3500 ترانزستور بدقة 10 ميكرومتر
ذاكرة قابلة للعنونة 16 كيلوبايت
كانت شائعة في أجهزة الكمبيوتر الصغيرة ذات 8 بت المبكرة، والمحطات الطرفية البسيطة، والآلات الحاسبة العامة، وآلات تعبئة الزجاجات.
تم تطويره بالتزامن مع 4004
كان من المفترض في الأصل استخدامه في الحاسوب الصغير Datapoint 2200
نشر واسع النطاق لأجهزة الكمبيوتر الصغيرة من شركة تكساس إنسترومنتس طراز 742 في أكثر من 3000 وكالة بيع سيارات فورد

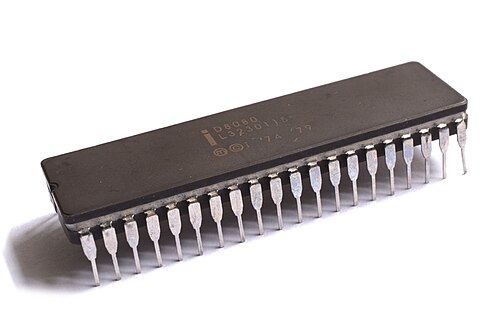

8080

تم طرحه في الأول من أبريل عام 1974
معدل الساعة 2 ميجاهرتز (نادر جدًا 8080B: 3 ميجاهرتز)
0.29 مليون عملية حسابية في الثانية ^{[ 26 ]}
عرض ناقل البيانات: 8 بت، ناقل العناوين: 16 بت
منطق NMOS لتحميل التحسين
4500 ترانزستور عند 6 ميكرومتر
لغة التجميع متوافقة مع الإصدارات السابقة من 8008
ذاكرة قابلة للعنونة 64 كيلوبايت (64 × 1024 بايت)
أداء يصل إلى 10 أضعاف أداء 8008
يستخدم في طائرة ألتاير 8800 ، وجهاز التحكم في إشارات المرور ، وصاروخ كروز
تطلب الأمر شريحتين داعمتين مقابل 20 شريحة للمعالج 8008

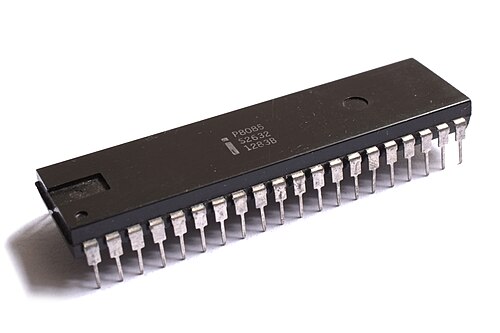

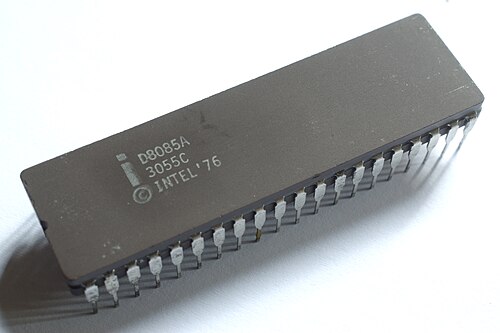

8085

تم طرحه في مارس 1976
معدل الساعة 3 ميجاهرتز ^{[ 27 ]}
0.37 مليون ميل في الثانية
عرض ناقل البيانات: 8 بت، ناقل العناوين: 16 بت، متعدد الإرسال
منطق NMOS لحمل الاستنزاف
6500 ترانزستور عند 3 ميكرومتر
نظام تشغيل ثنائي متوافق مع معالج 8080
يُستخدم في موازين توليدو . كما يُستخدم كوحدة تحكم في الأجهزة الطرفية للحاسوب - أجهزة المودم، والأقراص الصلبة، والطابعات، وما إلى ذلك.
شريحة CMOS 80C85 في مركبة Mars Sojourner ، وجهاز Radio Shack المحمول طراز 100

المتحكمات الدقيقة

هي عبارة عن دوائر متكاملة تحتوي على وحدة معالجة مركزية، وذاكرة وصول عشوائي، وذاكرة قراءة فقط (أو ذاكرة قراءة فقط قابلة للبرمجة أو ذاكرة قراءة فقط قابلة للمسح والبرمجة)، ومنافذ إدخال/إخراج، ومؤقتات، ومقاطعات.

إنتل 8048

بنية هارفارد أحادية المُراكم

عائلة MCS-48 :

8020 - وحدة تحكم دقيقة أحادية المكون 8 بت، ذاكرة قراءة فقط 1 كيلوبايت، ذاكرة وصول عشوائي 64 بايت، 13 منفذ إدخال/إخراج
8021 - وحدة تحكم دقيقة أحادية المكون 8 بت، ذاكرة قراءة فقط 1 كيلوبايت، ذاكرة وصول عشوائي 64 بايت، 21 منفذ إدخال/إخراج
8022 – وحدة تحكم دقيقة أحادية المكون 8 بت، ذاكرة قراءة فقط 2 كيلوبايت، ذاكرة وصول عشوائي 64 بايت مع محول تناظري/رقمي مدمج
8035 – وحدة تحكم دقيقة 8 بت، ذاكرة وصول عشوائي 64 بايت
8039 – وحدة تحكم دقيقة 8 بت، ذاكرة وصول عشوائي 128 بايت
8040 – وحدة تحكم دقيقة 8 بت، ذاكرة وصول عشوائي 256 بايت
8048 – وحدة تحكم دقيقة أحادية المكون 8 بت، ذاكرة قراءة فقط 1 كيلوبايت، ذاكرة وصول عشوائي 64 بايت، 27 منفذ إدخال/إخراج، 0.73 مليون تعليمات في الثانية عند 11 ميجاهرتز
8049 – وحدة تحكم دقيقة أحادية المكون 8 بت، ذاكرة قراءة فقط 2 كيلوبايت، ذاكرة وصول عشوائي 128 بايت، 27 منفذ إدخال/إخراج،
8050 – وحدة تحكم دقيقة أحادية المكون 8 بت، ذاكرة قراءة فقط 4 كيلوبايت، ذاكرة وصول عشوائي 256 بايت، 27 منفذ إدخال/إخراج،
8748 – وحدة تحكم دقيقة أحادية المكون 8 بت، ذاكرة قراءة فقط قابلة للمسح والبرمجة (EPROM) سعة 1 كيلوبايت، ذاكرة وصول عشوائي (RAM) سعة 64 بايت، 27 منفذ إدخال/إخراج،
8749 – Single-Component 8-bit Microcontroller, 2 KB EPROM, 128 byte RAM, 27 I/O ports,
87P50 – 8-bit Microcontroller, ext. ROM socket (2758/2716/2732), 256 byte RAM, 27 I/O ports
8648 – Single-Component 8-bit Microcontroller, 1 KB OTP EPROM, 64 byte RAM, 27 I/O ports
8041 – Universal Peripheral Interface 8-bit Slave Microcontroller, 1 KB ROM, 64 byte RAM
8041AH – Universal Peripheral Interface 8-bit Slave Microcontroller, 1 KB ROM, 128 byte RAM
8641 – Universal Peripheral Interface 8-bit Slave Microcontroller ?
8741 – Universal Peripheral Interface 8-bit Slave Microcontroller, 1 KB EPROM, 64 byte RAM
8741AH – Universal Peripheral Interface 8-bit Slave Microcontroller, 1 KB EPROM, 128 byte RAM
8042 – Universal Peripheral Interface 8-bit Slave Microcontroller, 2 KB ROM, 256 byte RAM
8742 – Universal Peripheral Interface 8-bit Slave Microcontroller, 2 KB EPROM, 128 byte RAM
8742AH – Universal Peripheral Interface 8-bit Slave Microcontroller, 2 KB OTP EPROM, 256 byte RAM

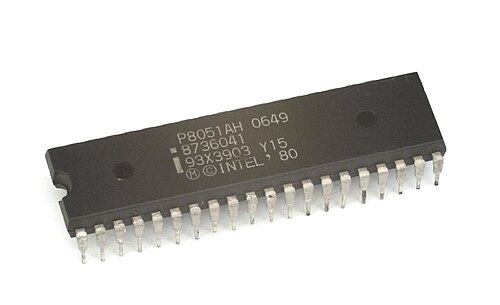

Intel 8051

Single accumulator Harvard architecture

MCS-51 family:

8031 – 8-bit Control-Oriented Microcontroller
8032 – 8-bit Control-Oriented Microcontroller
8044 – High Performance 8-bit Microcontroller
8344 – High Performance 8-bit Microcontroller
8744 – High Performance 8-bit Microcontroller
8051 – 8-bit Control-Oriented Microcontroller
8052 – 8-bit Control-Oriented Microcontroller
8054 – 8-bit Control-Oriented Microcontroller
8058 – 8-bit Control-Oriented Microcontroller
8351 – 8-bit Control-Oriented Microcontroller
8352 – 8-bit Control-Oriented Microcontroller
8354 – 8-bit Control-Oriented Microcontroller
8358 – 8-bit Control-Oriented Microcontroller
8751 – 8-bit Control-Oriented Microcontroller
8752 – 8-bit Control-Oriented Microcontroller
8754 – 8-bit Control-Oriented Microcontroller
8758 – 8-bit Control-Oriented Microcontroller

Intel 80151

Single accumulator Harvard architecture

MCS-151 family:

80151 – High Performance 8-bit Control-Oriented Microcontroller
83151 – High Performance 8-bit Control-Oriented Microcontroller
87151 – High Performance 8-bit Control-Oriented Microcontroller
80152 – High Performance 8-bit Control-Oriented Microcontroller
83152 – High Performance 8-bit Control-Oriented Microcontroller

Intel 80251

Single accumulator Harvard architecture

MCS-251 family:

80251 – 8/16/32-bit Microcontroller
80252 – 8/16/32-bit Microcontroller
80452 – 8/16/32-bit Microcontroller
83251 – 8/16/32-bit Microcontroller
87251 – 8/16/32-bit Microcontroller
87253 – 8/16/32-bit Microcontroller

MCS-96 family

8061 – 16-bit Microcontroller (parent of MCS-96 family ROMless With A/D, most sold to Ford)
8094 – 16-bit Microcontroller (48-Pin ROMLess Without A/D)
8095 – 16-bit Microcontroller (48-Pin ROMLess With A/D)
8096 – 16-bit Microcontroller (68-Pin ROMLess Without A/D)
8097 – 16-bit Microcontroller (68-Pin ROMLess With A/D)
8394 – 16-bit Microcontroller (48-Pin With ROM Without A/D)
8395 – 16-bit Microcontroller (48-Pin With ROM With A/D)
8396 – 16-bit Microcontroller (68-Pin With ROM Without A/D)
8397 – 16-bit Microcontroller (68-Pin With ROM With A/D)
8794 – 16-bit Microcontroller (48-Pin With EROM Without A/D)
8795 – 16-bit Microcontroller (48-Pin With EROM With A/D)
8796 – 16-bit Microcontroller (68-Pin With EROM Without A/D)
8797 – 16-bit Microcontroller (68-Pin With EROM With A/D)
8098 – 16-bit Microcontroller
8398 – 16-bit Microcontroller
8798 – 16-bit Microcontroller
80196 – 16-bit Microcontroller
83196 – 16-bit Microcontroller
87196 – 16-bit Microcontroller
80296 – 16-bit Microcontroller

The bit-slice processor

3000 family

Introduced in the third quarter of 1974, these bit-slicing components used bipolar Schottky transistors. Each component implemented two bits of a processor function; packages could be interconnected to build a processor with any desired word length.

Members of the 3000 family:

3001 – Microcontrol Unit

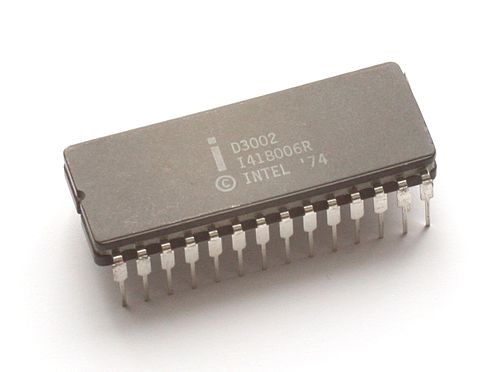

3002 – 2-bit Arithmetic Logic Unit slice^[28]

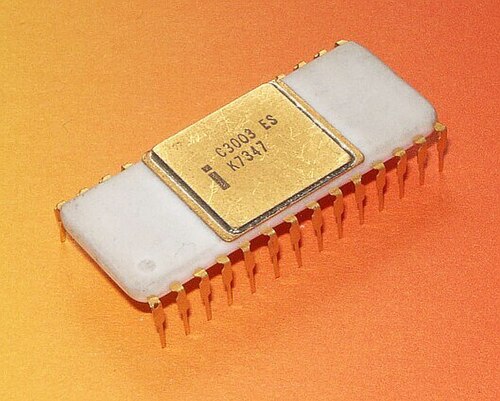

3003 – Look-ahead Carry Generator
3205 – High-performance 1 of 8 Binary Decoder
3207 – Quad Bipolar-to-MOS Level Shifter and Driver
3208 – Hex Sense Amp and Latch for MOS Memories
3210 – TTL-to-MOS Level Shifter and High Voltage Clock Driver
3211 – ECL-to-MOS Level Shifter and High Voltage Clock Driver
3212 – Multimode Latch Buffer
3214 – Interrupt Control Unit
3216 – Parallel, Inverting Bi-Directional Bus Driver
3222 – Refresh Controller for 4K (4096 B) NMOS DRAMs
3226 – Parallel, Inverting Bi-Directional Bus Driver
3232 – Address Multiplexer and Refresh Counter for 4K DRAMs
3242 – Address Multiplexer and Refresh Counter for 16K (16 × 1024 B) DRAMs
3245 – Quad Bipolar TTL-to-MOS Level Shifter and Driver for 4K
3246 – Quad Bipolar ECL-to-MOS Level Shifter and Driver for 4K
3404 – High-performance 6-bit Latch
3408 – Hex Sense Amp and Latch for MOS Memories
3505 – Next generation processor

Bus width 2n bits data/address (depending on number n of slices used)

The 16-bit processors: MCS-86 family

8086

Introduced June 8, 1978
Clock rates:
- 5 MHz, 0.33 MIPS^[27]
- 8 MHz, 0.66 MIPS
- 10 MHz, 0.75 MIPS
The memory is divided into odd and even banks. It accesses both banks concurrently to read 16 bits of data in one memory cycle
Data bus width: 16 bits, address bus: 20 bits, multiplexed
29,000 transistors at 3 μm
Addressable memory: 1 megabyte (1024² B)
Up to 10× the performance of 8080
First used in the Compaq Deskpro IBM PC-compatible computers. Later used in portable computing, and in the IBM PS/2 Model 25 and Model 30. Also used in the AT&T PC6300 / Olivetti M24, a popular IBM PC-compatible (predating the IBM PS/2 line) and the WANG PC.
Used segment registers to access more than 64 KB of data at once.
The first x86 CPU
Later renamed the iAPX 86^[29]

8088

Introduced June 1, 1979
Clock rates:
- 4.77 MHz, 0.33 MIPS
- 8 MHz, 0.66 MIPS^[27]
16-bit internal architecture
External data bus width: 8 bits, address bus: 20 bits, lower 8 bits multiplexed
29,000 transistors at 3 μm
Addressable memory: 1 megabyte
Identical to 8086 except for its 8-bit external bus (hence an 8 instead of a 6 at the end); identical Execution Unit (EU), different Bus Interface Unit (BIU)^[29]
Used in IBM PC and PC-XT and compatibles
Later renamed the iAPX 88^[29]

80186

Introduced 1982
Clock rates
- 6 MHz, > 1 MIPS
55,000 transistors
Included two timers, a DMA controller, and an interrupt controller on the chip in addition to the processor (these were at fixed addresses which differed from the IBM PC, although it was used by several PC compatible vendors such as Australian company Cleveland)
Added a few opcodes and exceptions to the 8086 design, otherwise identical instruction set to 8086 and 8088
- BOUND, ENTER, LEAVE
- INS, OUTS
- IMUL imm, PUSH imm, PUSHA, POPA
- RCL/RCR/ROL/ROR/SHL/SHR/SAL/SAR reg, imm
Address calculation and shift operations are faster than 8086
Used mostly in embedded applications – controllers, point-of-sale systems, terminals, and the like
Used in several non-PC compatible computers including RM Nimbus, Tandy 2000, and CP/M 86 Televideo PM16 server
Later renamed to iAPX 186

80188

A version of the 80186 with an 8-bit external data bus
Later renamed the iAPX 188

80286

Introduced February 1, 1982
Clock rates:
- 6 MHz, 0.9 MIPS
- 8 MHz, 10 MHz, 1.5 MIPS
- 12.5 MHz, 2.66 MIPS
- 16 MHz, 20 MHz and 25 MHz available.
Data bus width: 16 bits, address bus: 24 bits
Included memory protection hardware to support multitasking operating systems with per-process address space.
134,000 transistors at 1.5 μm
Addressable memory 16 MB
Added protected-mode features to 8086 with essentially the same instruction set
3–6× the performance of the 8086
Widely used in IBM PC AT and AT clones contemporary to it

32-bit processors: the non-x86 microprocessors

iAPX 432

Introduced January 1, 1981 as Intel's first 32-bit microprocessor
Multi-chip CPU
Object/capability architecture
Microcoded operating system primitives
One terabyte virtual address space
Hardware support for fault tolerance
Two-chip General Data Processor (GDP), consists of 43201 and 43202
43203 Interface Processor (IP) interfaces to I/O subsystem
43204 Bus Interface Unit (BIU) simplifies building multiprocessor systems
43205 Memory Control Unit (MCU)
Architecture and execution unit internal data base paths: 32 bits
Clock rates:
- 5 MHz
- 7 MHz
- 8 MHz

i960 a.k.a. 80960

Introduced April 5, 1988
RISC-like 32-bit architecture
Predominantly used in embedded systems
Evolved from the capability processor developed for the BiiN joint venture with Siemens
Many variants identified by two-letter suffixes

i860 a.k.a. 80860

Initial version 80860XR Introduced February 26, 1989
RISC 32/64-bit architecture, with floating point pipeline characteristics very visible to programmer
Used in the Intel iPSC/860 Hypercube parallel supercomputer
Mid-life kicker in the 80860XP processor (primarily a speed bump, some refinement/extension of instruction set)
Used in the Intel Delta massively parallel supercomputer prototype, emplaced at California Institute of Technology
Used in the Intel Paragon massively parallel supercomputer, emplaced at Sandia National Laboratory

XScale

Introduced August 23, 2000
32-bit RISC microprocessor based on the ARM architecture
Many variants, such as the PXA2xx applications processors, IOP3xx I/O processors and IXP2xxx and IXP4xx network processors

32-bit processors: the 80386 range

80386DX

Introduced October 17, 1985
Clock rates:
- 16 MHz, 5 MIPS
- 20 MHz, 6 to 7 MIPS, introduced February 16, 1987
- 25 MHz, 7.5 MIPS, introduced April 4, 1988
- 33 MHz, 9.9 MIPS (9.4 SPECint92 on Compaq/i 16 KB L2), introduced April 10, 1989
Data bus width: 32 bits, address bus: 32 bits
275,000 transistors at 1 μm
Addressable memory 4 GB (4 × 1024³ B = 2³²)
Virtual memory 64 TB (64 × 1024⁴ B = 2⁴⁶)^[30]^[31]
First x86 chip to handle 32-bit data sets
Reworked and expanded memory protection support including paged virtual memory and virtual-86 mode, features required at the time by Xenix and Unix. This memory capability spurred the development and availability of OS/2 and is a fundamental requirement for modern operating systems like Linux, Windows, and macOS
First used by Compaq in the Deskpro 386. Used in desktop computing
Unlike the DX naming convention of the 486 chips, it had no math co-processor
Later renamed Intel386 DX

80386SX

Introduced June 16, 1988
Clock rates:
- 16 MHz, 2.5 MIPS
- 20 MHz, 3.1 MIPS, introduced January 25, 1989
- 25 MHz, 3.9 MIPS, introduced January 25, 1989
- 33 MHz, 5.1 MIPS, introduced October 26, 1992
32-bit internal architecture
External data bus width: 16 bits
External address bus width: 24 bits
275,000 transistors at 1 μm
Addressable memory 16 MB
Virtual memory 64 TB^[30]
Narrower buses enable low-cost 32-bit processing
Used in entry-level desktop and portable computing
No math co-processor
No commercial software used protected mode or virtual storage for many years
Later renamed Intel386 SX

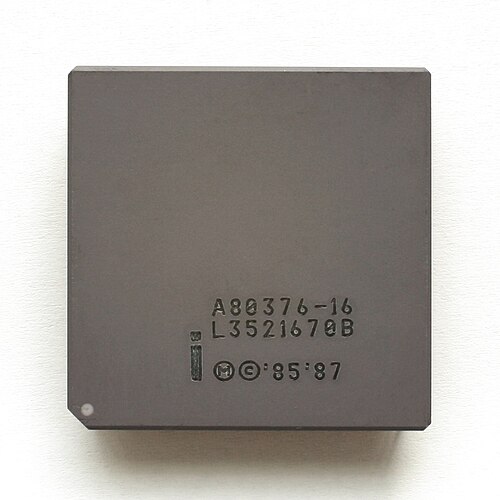

80376

Introduced January 16, 1989; discontinued June 15, 2001
Variant of 386SX intended for embedded systems
No "real mode", starts up directly in "protected mode"
Replaced by much more successful 80386EX from 1994

80386SL

Introduced October 15, 1990
Clock rates:
- 20 MHz, 4.21 MIPS
- 25 MHz, 5.3 MIPS, introduced September 30, 1991
32-bit internal architecture
External bus width: 16 bits
855,000 transistors at 1 μm
Addressable memory 4 GB
Virtual memory 64 TB^[30]
First chip specifically made for portable computers because of low power consumption of chip
Highly integrated, includes cache, bus, and memory controllers

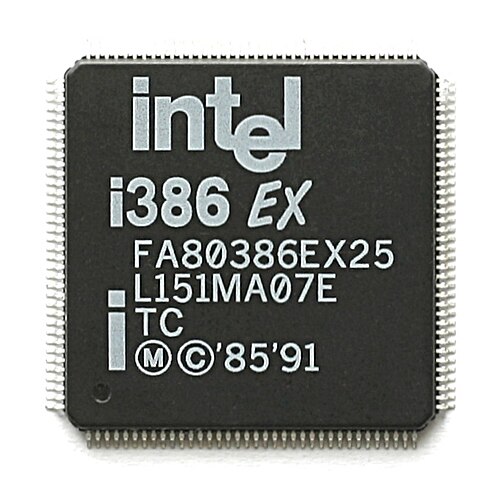

80386EX

Introduced August 1994
Variant of 80386SX intended for embedded systems
Static core (i.e. may run as slowly (and thus, power efficiently) as desired) down to full halt
On-chip peripherals:
- Clock and power management
- Timers/counters
- Watchdog timer
- Serial I/O units (sync and async) and parallel I/O
- DMA
- RAM refresh
- JTAG test logic
Significantly more successful than the 80376
Used aboard several orbiting satellites and microsatellites
Used in NASA's FlightLinux project

32-bit processors: the 80486 range

80486DX

Introduced April 10, 1989
Clock rates:
- 25 MHz, 20 MIPS (16.8 SPECint92, 7.40 SPECfp92)
- 33 MHz, 27 MIPS (22.4 SPECint92 on Micronics M4P 128 KB L2), introduced May 7, 1990
- 50 MHz, 41 MIPS (33.4 SPECint92, 14.5 SPECfp92 on Compaq/50L 256 KB L2), introduced June 24, 1991
Bus width: 32 bits
1.2 million transistors at 1 μm; the 50 MHz was at 0.8 μm
Addressable memory 4 GB
Virtual memory 64 TB^[30]
Level 1 cache of 8 KB on chip
Math coprocessor on chip
50× performance of the 8088
Officially named Intel486 DX
Used in desktop computing and servers
Family 4 model 1

80486SX

Introduced April 22, 1991
Clock rates:
- 16 MHz, 13 MIPS
- 20 MHz, 16.5 MIPS, introduced September 16, 1991
- 25 MHz, 20 MIPS (12 SPECint92), introduced September 16, 1991
- 33 MHz, 27 MIPS (15.86 SPECint92), introduced September 21, 1992
Bus width: 32 bits
1.185 million transistors at 1 μm and 900,000 at 0.8 μm
Addressable memory 4 GB
Virtual memory 64 TB^[30]
Identical in design to 486DX but without a math coprocessor. The first version was an 80486DX with disabled math coprocessor in the chip and different pin configuration. If the user needed math coprocessor capabilities, they must add 487SX which was actually a 486DX with different pin configuration to prevent the user from installing a 486DX instead of 487SX, so with this configuration 486SX+487SX you had 2 identical CPU's with only 1 effectively turned on
Officially named Intel486 SX
Used in low-cost entry to 486 CPU desktop computing, as well as extensively in low cost mobile computing
Upgradable with the Intel OverDrive processor
Family 4 model 2

80486DX2

Introduced March 3, 1992
Runs at twice the speed of the external bus (FSB)
Socket 3
Clock rates:
- 40 MHz
- 50 MHz, 41 MIPS
- 66 MHz, 54 MIPS
Officially named Intel486 DX2
Family 4 model 3

80486SL

Introduced November 9, 1992
Clock rates:
- 20 MHz, 15.4 MIPS
- 25 MHz, 19 MIPS
- 33 MHz, 25 MIPS
Bus width: 32 bits
1.4 million transistors at 0.8 μm
Addressable memory 4 GB
Virtual memory 64 TB
Officially named Intel486 SL
Used in notebook computers
Family 4 model 4

80486DX4

Introduced March 7, 1994
Clock rates:
- 75 MHz, 53 MIPS (41.3 SPECint92, 20.1 SPECfp92 on Micronics M4P 256 KB L2)
- 100 MHz, 70.7 MIPS (54.59 SPECint92, 26.91 SPECfp92 on Micronics M4P 256 KB L2)
1.6 million transistors at 0.6 μm
Bus width: 32 bits
Addressable memory 4 GB
Virtual memory 64 TB
Socket 3 168-pin PGA Package, or 208 sq. ftP package
Officially named Intel486 DX4
Used in high performance entry-level desktops and value notebooks
Family 4 model 8

32-bit processors: P5 microarchitecture

Original Pentium

Introduced March 22, 1993
Bus width: 64 bits
System bus clock rate 60 or 66 MHz
Address bus: 32 bits
Addressable memory 4 GB
Virtual memory 64 TB
Superscalar architecture
Runs on 3.3 volts (except the very first generation "P5")
Used in desktops
8 KB of instruction cache
8 KB of data cache
P5 – 0.8 μm process technology
- Introduced March 22, 1993
- 3.1 million transistors
- The only Pentium to run on 5 Volts
- Socket 4 273 pin PGA Package
- Package dimensions 2.16 in × 2.16 in
- Family 5 model 1
- Variants
  - 60 MHz, 100 MIPS (70.4 SPECint92, 55.1 SPECfp92 on Xpress 256 KB L2)
  - 66 MHz, 112 MIPS (77.9 SPECint92, 63.6 SPECfp92 on Xpress 256 KB L2)
P54 – 0.6 μm process technology
- Socket 5 296/320-pin PGA package
- 3.2 million transistors
- Variants
  - 75 MHz, 126.5 MIPS (2.31 SPECint95, 2.02 SPECfp95 on Gateway P5 256K L2)
    - Introduced October 10, 1994
  - 90, 100 MHz, 149.8 and 166.3 MIPS respectively (2.74 SPECint95, 2.39 SPECfp95 on Gateway P5 256K L2 and 3.30 SPECint95, 2.59 SPECfp95 on Xpress 1ML2 respectively)
    - Introduced March 7, 1994
P54CQS – 0.35 μm process technology
- Socket 5 296/320 pin PGA package
- 3.2 million transistors
- Variants
  - 120 MHz, 203 MIPS (3.72 SPECint95, 2.81 SPECfp95 on Xpress 1 MB L2)
    - Introduced March 27, 1995
Intel Pentium P54 133 MHz
P54CS – 0.35 μm process technology
- 3.3 million transistors
- 90 mm² die size
- Family 5 model 2
- Variants
- Socket 5 296/320-pin PGA package
  - 133 MHz, 218.9 MIPS (4.14 SPECint95, 3.12 SPECfp95 on Xpress 1 MB L2)
    - Introduced June 12, 1995
  - 150, 166 MHz, 230 and 247 MIPS respectively
    - Introduced January 4, 1996
- Socket 7 296/321-pin PGA package
  - 200 MHz, 270 MIPS (5.47 SPECint95, 3.68 SPECfp95)
    - Introduced June 10, 1996

Pentium with MMX Technology

P55C – 0.35 μm process technology
- Introduced January 8, 1997
- Intel MMX (instruction set) support
- Socket 7 296/321 pin PGA (pin grid array) package
- 16 KB L1 instruction cache
- 16 KB data cache
- 4.5 million transistors
- System bus clock rate 66 MHz
- Basic P55C is family 5 model 4, mobile are family 5 model 7 and 8
- Variants
  - 166, 200 MHz introduced January 8, 1997
  - 233 MHz introduced June 2, 1997
  - 133 MHz (Mobile)
  - 166, 266 MHz (Mobile) introduced January 12, 1998
  - 200, 233 MHz (Mobile) introduced September 8, 1997
  - 300 MHz (Mobile) introduced January 7, 1999

32-bit processors: P6/Pentium M microarchitecture

Pentium Pro

Introduced November 1, 1995
Multichip Module (2 die)
Precursor to Pentium II and III
Primarily used in server systems
Socket 8 processor package (387 pins; Dual SPGA)
5.5 million transistors
Family 6 model 1
0.6 μm process technology
- 16 KB L1 cache
- 256 KB integrated L2 cache
- 60 MHz system bus clock rate
- Variants
  - 150 MHz
0.35 μm process technology, (two die, a 0.35 μm CPU with 0.6 μm L2 cache)
- 5.5 million transistors
- 512 KB or 256 KB integrated L2 cache
- 60 or 66 MHz system bus clock rate
- Variants
  - 150 MHz (60 MHz bus clock rate, 256 KB 0.6 μm cache) introduced November 1, 1995
  - 166 MHz (66 MHz bus clock rate, 512 KB 0.35 μm cache) introduced November 1, 1995
  - 180 MHz (60 MHz bus clock rate, 256 KB 0.6 μm cache) introduced November 1, 1995
  - 200 MHz (66 MHz bus clock rate, 256 KB 0.6 μm cache) introduced November 1, 1995
  - 200 MHz (66 MHz bus clock rate, 512 KB 0.35 μm cache) introduced November 1, 1995
  - 200 MHz (66 MHz bus clock rate, 1 MB 0.35 μm cache) introduced August 18, 1997

Pentium II

Introduced May 7, 1997
Pentium Pro with MMX and improved 16-bit performance
242-pin Slot 1 (SEC) processor package
Voltage identification pins
7.5 million transistors
32 KB L1 cache
512 KB 1⁄2 frequency external L2 cache
The Performance Enhanced mobile Pentium II (codenamed Dixon) had a full-speed 256 KB L2 cache
Klamath – 0.35 μm process technology (233, 266, 300 MHz)
- 66 MHz system bus clock rate
- Family 6 model 3
- Variants
  - 233, 266, 300 MHz introduced May 7, 1997
Deschutes – 0.25 μm process technology (333, 350, 400, 450 MHz)
- Introduced January 26, 1998
- 66 MHz system bus clock rate (333 MHz variant), 100 MHz system bus clock rate for all subsequent models
- Family 6 model 5
- Variants
  - 333 MHz introduced January 26, 1998
  - 350, 400 MHz introduced April 15, 1998
  - 450 MHz introduced August 24, 1998
  - 233, 266 MHz (Mobile) introduced April 2, 1998
  - 333 MHz Pentium II Overdrive processor for Socket 8 Introduced August 10, 1998
  - 300 MHz (Mobile) introduced September 9, 1998
  - 333 MHz (Mobile) introduced January 25, 1999

Celeron (Pentium II–based)

Covington – 0.25 μm process technology
- Introduced April 15, 1998
- 242-pin Slot 1 SEPP (Single Edge Processor Package)
- 7.5 million transistors
- 66 MHz system bus clock rate
- Slot 1
- 32 KB L1 cache
- No L2 cache
- Variants
  - 266 MHz introduced April 15, 1998
  - 300 MHz introduced June 9, 1998
Mendocino – 0.25 μm process technology
- Introduced August 24, 1998
- 242-pin Slot 1 SEPP (Single Edge Processor Package), Socket 370 PPGA package
- 19 million transistors
- 66 MHz system bus clock rate
- Slot 1, Socket 370
- 32 KB L1 cache
- 128 KB integrated cache
- Family 6 model 6
- Variants
  - 300, 333 MHz introduced August 24, 1998
  - 366, 400 MHz introduced January 4, 1999
  - 433 MHz introduced March 22, 1999
  - 466 MHz
  - 500 MHz introduced August 2, 1999
  - 533 MHz introduced January 4, 2000
  - 266 MHz (Mobile)
  - 300 MHz (Mobile)
  - 333 MHz (Mobile) introduced April 5, 1999
  - 366 MHz (Mobile)
  - 400 MHz (Mobile)
  - 433 MHz (Mobile)
  - 450 MHz (Mobile) introduced February 14, 2000
  - 466 MHz (Mobile)
  - 500 MHz (Mobile) introduced February 14, 2000

Pentium II Xeon(chronological entry)

Introduced June 29, 1998

Pentium III

Katmai – 0.25 μm process technology
- Introduced February 26, 1999
- Improved PII (i.e. P6-based core) now including Streaming SIMD Extensions (SSE)
- 9.5 million transistors
- 512 KB (512 × 1024 B) 1⁄2 bandwidth L2 External cache
- 242-pin Slot 1 SECC2 (Single Edge Contact cartridge 2) processor package
- System bus clock rate 100 MHz, 133 MHz (B-models)
- Slot 1
- Family 6 model 7
- Variants
  - 450, 500 MHz introduced February 26, 1999
  - 550 MHz introduced May 17, 1999
  - 600 MHz introduced August 2, 1999
  - 533, 600 MHz introduced (133 MHz bus clock rate) September 27, 1999
Coppermine – 0.18 μm process technology
- Introduced October 25, 1999
- 28.1 million transistors
- 256 KB (512 × 1024 B) Advanced Transfer L2 cache (integrated)
- 242-pin Slot-1 SECC2 (Single Edge Contact cartridge 2) processor package, 370-pin FC-PGA (flip-chip pin grid array) package
- System Bus clock rate 100 MHz (E-models), 133 MHz (EB models)
- Slot 1, Socket 370
- Family 6 model 8
- Variants
  - 500 MHz (100 MHz bus clock rate)
  - 533 MHz
  - 550 MHz (100 MHz bus clock rate)
  - 600 MHz
  - 600 MHz (100 MHz bus clock rate)
  - 650 MHz (100 MHz bus clock rate) introduced October 25, 1999
  - 667 MHz introduced October 25, 1999
  - 700 MHz (100 MHz bus clock rate) introduced October 25, 1999
  - 733 MHz introduced October 25, 1999
  - 750, 800 MHz (100 MHz bus clock rate) introduced December 20, 1999
  - 850 MHz (100 MHz bus clock rate) introduced March 20, 2000
  - 866 MHz introduced March 20, 2000
  - 933 MHz introduced May 24, 2000
  - 1000 MHz introduced March 8, 2000 (not widely available at time of release)
  - 1100 MHz
  - 1133 MHz (first version recalled, later re-released)
  - 400, 450, 500 MHz (Mobile) introduced October 25, 1999
  - 600, 650 MHz (Mobile) introduced January 18, 2000
  - 700 MHz (Mobile) introduced April 24, 2000
  - 750 MHz (Mobile) introduced June 19, 2000
  - 800, 850 MHz (Mobile) introduced September 25, 2000
  - 900, 1000 MHz (Mobile) introduced March 19, 2001
Tualatin – 0.13 μm process technology
- Introduced July 2001
- 28.1 million transistors
- 32 KB (32 × 1024 B) L1 cache
- 256 KB or 512 KB Advanced Transfer L2 cache (integrated)
- 370-pin FC-PGA2 (flip-chip pin grid array) package
- 133 MHz system bus clock rate
- Socket 370
- Family 6 model 11
- Variants
  - 1133 MHz (256 KB L2)
  - 1133 MHz (512 KB L2)
  - 1200 MHz
  - 1266 MHz (512 KB L2)
  - 1333 MHz
  - 1400 MHz (512 KB L2)

Pentium II Xeon and Pentium III Xeon

PII Xeon
- Variants
  - 400 MHz introduced June 29, 1998
  - 450 MHz (512 KB L2 cache) introduced October 6, 1998
  - 450 MHz (1 MB and 2 MB L2 cache) introduced January 5, 1999
PIII Xeon
- Introduced October 25, 1999
- 9.5 million transistors at 0.25 μm or 28 million at 0.18 μm
- L2 cache is 256 KB, 1 MB, or 2 MB Advanced Transfer Cache (Integrated)
- Processor Package Style is Single Edge Contact Cartridge (S.E.C.C.2) or SC330
- System Bus clock rate 133 MHz (256 KB L2 cache) or 100 MHz (1–2 MB L2 cache)
- System Bus width: 64 bits
- Addressable memory: 64 GB
- Used in two-way servers and workstations (256 KB L2) or 4- and 8-way servers (1–2 MB L2)
- Family 6 model 10
- Variants
  - 500 MHz (0.25 μm process) introduced March 17, 1999
  - 550 MHz (0.25 μm process) introduced August 23, 1999
  - 600 MHz (0.18 μm process, 256 KB L2 cache) introduced October 25, 1999
  - 667 MHz (0.18 μm process, 256 KB L2 cache) introduced October 25, 1999
  - 733 MHz (0.18 μm process, 256 KB L2 cache) introduced October 25, 1999
  - 800 MHz (0.18 μm process, 256 KB L2 cache) introduced January 12, 2000
  - 866 MHz (0.18 μm process, 256 KB L2 cache) introduced April 10, 2000
  - 933 MHz (0.18 μm process, 256 KB L2 cache)
  - 1000 MHz (0.18 μm process, 256 KB L2 cache) introduced August 22, 2000
  - 700 MHz (0.18 μm process, 1–2 MB L2 cache) introduced May 22, 2000

Celeron (Pentium III Coppermine-based)

Coppermine-128, 0.18 μm process technology
- Introduced March, 2000
- Streaming SIMD Extensions (SSE)
- Socket 370, FC-PGA processor package
- 28.1 million transistors
- 66 MHz system bus clock rate, 100 MHz system bus clock rate from January 3, 2001
- 32 KB L1 cache
- 128 KB Advanced Transfer L2 cache
- Family 6 model 8
- Variants
  - 533 MHz
  - 566 MHz
  - 600 MHz
  - 633, 667, 700 MHz introduced June 26, 2000
  - 733, 766 MHz introduced November 13, 2000
  - 800 MHz introduced January 3, 2001
  - 850 MHz introduced April 9, 2001
  - 900 MHz introduced July 2, 2001
  - 950, 1000, 1100 MHz introduced August 31, 2001
  - 550 MHz (Mobile)
  - 600, 650 MHz (Mobile) introduced June 19, 2000
  - 700 MHz (Mobile) introduced September 25, 2000
  - 750 MHz (Mobile) introduced March 19, 2001
  - 800 MHz (Mobile)
  - 850 MHz (Mobile) introduced July 2, 2001
  - 600 MHz (LV Mobile)
  - 500 MHz (ULV Mobile) introduced January 30, 2001
  - 600 MHz (ULV Mobile)

XScale(chronological entry – non-x86 architecture)

Introduced August 23, 2000

Pentium 4 (not 4EE, 4E, 4F), Itanium, P4-based Xeon, Itanium 2(chronological entries)

Introduced April 2000 – July 2002

Pentium III Tualatin-based

Tualatin – 0.13 μm process technology
- 32 KB L1 cache
- 512 KB Advanced Transfer L2 cache
- 133 MHz system bus clock rate
- Socket 370
- Variants
  - 1.0 GHz
  - 1.13 GHz
  - 1.26 GHz
  - 1.4 GHz

Celeron (Pentium III Tualatin-based)

Tualatin Celeron – 0.13 μm process technology
- 32 KB L1 cache
- 256 KB Advanced Transfer L2 cache
- 100 MHz system bus clock rate
- Socket 370
- Family 6 model 11
- Variants
  - 1.0 GHz
  - 1.1 GHz
  - 1.2 GHz
  - 1.3 GHz
  - 1.4 GHz

Pentium M

Banias0.13 μm process technology
- Introduced March 2003
- 64 KB L1 cache
- 1 MB L2 cache (integrated)
- Based on Pentium III core, with SSE2 SIMD instructions and deeper pipeline
- 77 million transistors
- Micro-FCPGA, Micro-FCBGA processor package
- Heart of the Intel mobile Centrino system
- 400 MHz NetBurst-style system bus
- Family 6 model 9
- Variants
  - 900 MHz (ultra-low voltage)
  - 1.0 GHz (ultra-low voltage)
  - 1.1 GHz (low voltage)
  - 1.2 GHz (low voltage)
  - 1.3 GHz
  - 1.4 GHz
  - 1.5 GHz
  - 1.6 GHz
  - 1.7 GHz
Dothan 0.09 μm (90 nm) process technology
- Introduced May 2004
- 2 MB L2 cache
- 140 million transistors
- Revised data prefetch unit
- 400 MHz NetBurst-style system bus
- 21 W TDP
- Family 6 model 13
- Variants
  - 1.00 GHz (Pentium M 723) (ultra-low voltage, 5 W TDP)
  - 1.10 GHz (Pentium M 733) (ultra-low voltage, 5 W TDP)
  - 1.20 GHz (Pentium M 753) (ultra-low voltage, 5 W TDP)
  - 1.30 GHz (Pentium M 718) (low voltage, 10 W TDP)
  - 1.40 GHz (Pentium M 738) (low voltage, 10 W TDP)
  - 1.50 GHz (Pentium M 758) (low voltage, 10 W TDP)
  - 1.60 GHz (Pentium M 778) (low voltage, 10 W TDP)
  - 1.40 GHz (Pentium M 710)
  - 1.50 GHz (Pentium M 715)
  - 1.60 GHz (Pentium M 725)
  - 1.70 GHz (Pentium M 735)
  - 1.80 GHz (Pentium M 745)
  - 2.00 GHz (Pentium M 755)
  - 2.10 GHz (Pentium M 765)
Dothan 533 0.09 μm (90 nm) process technology
- Introduced Q1 2005
- Same as Dothan except with a 533 MHz NetBurst-style system bus and 27 W TDP
- Variants
  - 1.60 GHz (Pentium M 730)
  - 1.73 GHz (Pentium M 740)
  - 1.86 GHz (Pentium M 750)
  - 2.00 GHz (Pentium M 760)
  - 2.13 GHz (Pentium M 770)
  - 2.26 GHz (Pentium M 780)
Stealey 0.09 μm (90 nm) process technology
- Introduced Q2 2007
- 512 KB L2, 3 W TDP
- Variants
  - 600 MHz (A100)
  - 800 MHz (A110)

Celeron M

Banias-512 0.13 μm process technology
- Introduced March 2003
- 64 KB L1 cache
- 512 KB L2 cache (integrated)
- SSE2 SIMD instructions
- No SpeedStep technology, is not part of the 'Centrino' package
- Family 6 model 9
- Variants
  - 310, 1.20 GHz
  - 320, 1.30 GHz
  - 330, 1.40 GHz
  - 340, 1.50 GHz
Dothan-1024 90 nm process technology
- 64 KB L1 cache
- 1 MB L2 cache (integrated)
- SSE2 SIMD instructions
- No SpeedStep technology, is not part of the 'Centrino' package
- Variants
  - 350, 1.30 GHz
  - 350J, 1.30 GHz, with Execute Disable bit
  - 360, 1.40 GHz
  - 360J, 1.40 GHz, with Execute Disable bit
  - 370, 1.50 GHz, with Execute Disable bit
    - Family 6, Model 13, Stepping 8^[32]
  - 380, 1.60 GHz, with Execute Disable bit
  - 390, 1.70 GHz, with Execute Disable bit
Yonah-1024 65 nm process technology
- 64 KB L1 cache
- 1 MB L2 cache (integrated)
- SSE3 SIMD instructions, 533 MHz front-side bus, execute-disable bit
- No SpeedStep technology, is not part of the 'Centrino' package
- Variants
  - 410, 1.46 GHz
  - 420, 1.60 GHz,
  - 423, 1.06 GHz (ultra-low voltage)
  - 430, 1.73 GHz
  - 440, 1.86 GHz
  - 443, 1.20 GHz (ultra-low voltage)
  - 450, 2.00 GHz

Intel Core

Yonah 0.065 μm (65 nm) process technology
- Introduced January 2006
- 533/667 MHz front-side bus
- 2 MB (Shared on Duo) L2 cache
- SSE3 SIMD instructions
- 31W TDP (T versions)
- Family 6, Model 14
- Variants:
  - Intel Core Duo T2700 2.33 GHz
  - Intel Core Duo T2600 2.16 GHz
  - Intel Core Duo T2500 2 GHz
  - Intel Core Duo T2450 2 GHz
  - Intel Core Duo T2400 1.83 GHz
  - Intel Core Duo T2300 1.66 GHz
  - Intel Core Duo T2050 1.6 GHz
  - Intel Core Duo T2300e 1.66 GHz
  - Intel Core Duo T2080 1.73 GHz
  - Intel Core Duo L2500 1.83 GHz (low voltage, 15 W TDP)
  - Intel Core Duo L2400 1.66 GHz (low voltage, 15 W TDP)
  - Intel Core Duo L2300 1.5 GHz (low voltage, 15 W TDP)
  - Intel Core Duo U2500 1.2 GHz (ultra-low voltage, 9 W TDP)
  - Intel Core Solo T1350 1.86 GHz (533 FSB)
  - Intel Core Solo T1300 1.66 GHz
  - Intel Core Solo T1200 1.5 GHz^[33]

Dual-Core Xeon LV

Sossaman 0.065 μm (65 nm) process technology
- Introduced March 2006
- Based on Yonah core, with SSE3 SIMD instructions
- 667 MHz frontside bus
- 2 MB shared L2 cache
- Variants
  - 2.0 GHz

32-bit processors: NetBurst microarchitecture

Pentium 4

0.18 μm process technology (1.40 and 1.50 GHz)
- Introduced November 20, 2000
- L2 cache was 256 KB Advanced Transfer cache (integrated)
- Processor package Style was PGA423, PGA478
- System bus clock rate 400 MHz
- SSE2 SIMD Extensions
- 42 million transistors
- Used in desktops and entry-level workstations
0.18 μm process technology (1.7 GHz)
- Introduced April 23, 2001
- See the 1.4 and 1.5 chips for details
0.18 μm process technology (1.6 and 1.8 GHz)
- Introduced July 2, 2001
- See 1.4 and 1.5 chips for details
- Core voltage is 1.15 volts in Maximum Performance Mode; 1.05 volts in battery optimized mode
- Power <1 watt in battery optimized mode
- Used in full-size and then light mobile PCs
0.18 μm process technology Willamette (1.9 and 2.0 GHz)
- Introduced August 27, 2001
- See 1.4 and 1.5 chips for details
Family 15 model 1
Pentium 4 (2 GHz, 2.20 GHz)
- Introduced January 7, 2002
Pentium 4 (2.4 GHz)
- Introduced April 2, 2002
0.13 μm process technology Northwood A (1.7, 1.8, 1.9, 2, 2.2, 2.4, 2.5, 2.6, 2.8 (OEM), 3.0 (OEM) GHz)
- Improved branch prediction and other microcodes tweaks
- 512 KB integrated L2 cache
- 55 million transistors
- 400 MHz system bus
Family 15 model 2
0.13 μm process technology Northwood B (2.26, 2.4, 2.53, 2.66, 2.8, 3.06 GHz)
- 533 MHz system bus. (3.06 includes Intel's Hyper-Threading technology)
0.13 μm process technology Northwood C (2.4, 2.6, 2.8, 3.0, 3.2, 3.4 GHz)
- 800 MHz system bus (all versions include Hyper-Threading)
- 6500 to 10,000 MIPS

Itanium(chronological entry – new non-x86 architecture)

Introduced 2001

Xeon (32-bit NetBurst)

Official designation now Xeon; i.e. not "Pentium 4 Xeon"
Xeon 1.4, 1.5, 1.7 GHz
- Introduced May 21, 2001
- L2 cache was 256 KB Advanced Transfer cache (integrated)
- Processor package Organic Land Grid Array 603 (OLGA 603)
- System bus clock rate 400 MHz
- SSE2 SIMD Extensions
- Used in high-performance and mid-range dual processor enabled workstations
Xeon 2.0 GHz and up to 3.6 GHz
- Introduced September 25, 2001

Itanium 2(chronological entry – new non-x86 architecture)

Introduced July 2002
See main entry

Mobile Pentium 4-M

0.13 μm process technology
55 million transistors
512 KB L2 cache
BUS a 400 MHz
Supports up to 1 GB of DDR 266 MHz memory
Supports ACPI 2.0 and APM 1.2 System Power Management
1.3–1.2 V (SpeedStep)
Power: 1.2 GHz 20.8 W, 1.6 GHz 30 W, 2.6 GHz 35 W
Sleep power 5 W (1.2 V)
Deeper sleep power 2.9 W (1.0 V)
- 1.40 GHz – 23 April 2002
- 1.50 GHz – 23 April 2002
- 1.60 GHz – 4 March 2002
- 1.70 GHz – 4 March 2002
- 1.80 GHz – 23 April 2002
- 1.90 GHz – 24 June 2002
- 2.00 GHz – 24 June 2002
- 2.20 GHz – 16 September 2002
- 2.40 GHz – 14 January 2003
- 2.50 GHz – 16 April 2003
- 2.60 GHz – 11 June 2003

Pentium 4 EE

Introduced September 2003
"Extreme Edition"
Built from the Xeon's "Gallatin" core, but with 2 MB cache

Pentium 4E

Introduced February 2004
Built on 0.09 μm (90 nm) process technology Prescott (2.4 A, 2.8, 2.8 A, 3.0, 3.2, 3.4, 3.6, 3.8 ) 1 MB L2 cache
533 MHz system bus (2.4A and 2.8A only)
800 MHz system bus (all other models)
125 million transistors in 1 MB models
169 million transistors in 2 MB models
Hyper-Threading support is only available on CPUs using the 800 MHz system bus.
The processor's integer instruction pipeline has been increased from 20 stages to 31 stages, which theoretically allows for even greater bandwidth
7500 to 11,000 MIPS
LGA 775 versions are in the 5xx series (32-bit) and 5x1 series (with Intel 64)
The 6xx series has 2 MB L2 cache and Intel 64

64-bit processors: IA-64

New instruction set, not at all related to x86
Before the feature was eliminated (Montecito, July 2006) IA-64 processors supported 32-bit x86 in hardware, but slowly (see its 2001 market reception and 2006 architectural changes)

Itanium

Code name Merced
Family 7
Released May 29, 2001
733 MHz and 800 MHz
2 MB cache
All recalled and replaced by Itanium 2

Itanium 2

Family 0x1F
Released July 2002
900 MHz – 1.6 GHz
McKinley 900 MHz 1.5 MB cache, Model 0x0
McKinley 1 GHz, 3 MB cache, Model 0x0
Deerfield 1 GHz, 1.5 MB cache, Model 0x1
Madison 1.3 GHz, 3 MB cache, Model 0x1
Madison 1.4 GHz, 4 MB cache, Model 0x1
Madison 1.5 GHz, 6 MB cache, Model 0x1
Madison 1.67 GHz, 9 MB cache, Model 0x1
Hondo 1.4 GHz, 4 MB cache, dual-core MCM, Model 0x1

64-bit processors: Intel 64 – NetBurst microarchitecture

Intel Extended Memory 64 Technology
Mostly compatible with AMD's AMD64 architecture
Introduced Spring 2004, with the Pentium 4F (D0 and later P4 steppings)

Pentium 4F

Prescott-2M built on 0.09 μm (90 nm) process technology
2.8–3.8 GHz (model numbers 6x0)
Introduced February 20, 2005
Same features as Prescott with the addition of:
- 2 MB cache
- Intel 64-bit
- Enhanced Intel SpeedStep Technology (EIST)
Cedar Mill built on 0.065 μm (65 nm) process technology
3.0–3.6 GHz (model numbers 6x1)
Introduced January 16, 2006
Die shrink of Prescott-2M
Same features as Prescott-2M
Family 15 Model 4

Pentium D

Dual-core microprocessor
No Hyper-Threading
800 (4×200) MHz front-side bus
LGA 775 (Socket T)
Smithfield (Pentium D) – 90 nm process technology (2.66–3.2 GHz)
- Introduced May 26, 2005
- 2.66–3.2 GHz (model numbers 805–840)
- 230 million transistors
- 1 MB × 2 (non-shared, 2 MB total) L2 cache
- Cache coherency between cores requires communication over the FSB
- Performance increase of 60% over similarly clocked Prescott
- 2.66 GHz (533 MHz FSB) Pentium D 805 introduced December 2005
- Contains 2× Prescott dies in one package
- Family 15 Model 4
Presler (Pentium D) – 65 nm process technology (2.8–3.6 GHz)
- Introduced January 16, 2006
- 2.8–3.6 GHz (model numbers 915–960)
- 376 million transistors
- 2× 2 MB (non-shared, 4 MB total) L2 cache
- Contains 2× Cedar Mill dies in one package
- Variants
  - Pentium D 945

Pentium Extreme Edition

Dual-core microprocessor
Enabled Hyper-Threading
800 (4×200) MHz front-side bus
Smithfield (Pentium Extreme Edition) – 90 nm process technology (3.2 GHz)
- Variants
  - Pentium 840 EE – 3.20 GHz (2 × 1 MB L2)
Presler (Pentium Extreme Edition) – 65 nm process technology (3.46, 3.73)
- 2 MB × 2 (non-shared, 4 MB total) L2 cache
- Variants
  - Pentium 955 EE – 3.46 GHz, 1066 MHz front-side bus
  - Pentium 965 EE – 3.73 GHz, 1066 MHz front-side bus

Xeon (64-bit NetBurst)

Nocona
- Introduced 2004
Irwindale
- Introduced 2004
Cranford
- Introduced April 2005
- MP version of Nocona
Potomac
- Introduced April 2005
- Cranford with 8 MB of L3 cache
Paxville DP (2.8 GHz)
- Introduced October 10, 2005
- Dual-core version of Irwindale, with 4 MB of L2 cache (2 MB per core)
- 2.8 GHz
- 800 MT/s front-side bus
Paxville MP – 90 nm process (2.67 – 3.0 GHz)
- Introduced November 1, 2005
- Dual-core Xeon 7000 series
- MP-capable version of Paxville DP
- 2 MB of L2 cache (1 MB per core) or 4 MB of L2 (2 MB per core)
- 667 MT/s FSB or 800 MT/s FSB
Dempsey – 65 nm process (2.67–3.73 GHz)
- Introduced May 23, 2006
- Dual-core Xeon 5000 series
- MP version of Presler
- 667 MT/s or 1066 MT/s FSB
- 4 MB of L2 cache (2 MB per core)
- LGA 771 (Socket J).
Tulsa – 65 nm process (2.5–3.4 GHz)
- Introduced August 29, 2006
- Dual-core Xeon 7100-series
- Improved version of Paxville MP
- 667 MT/s or 800 MT/s FSB

64-bit processors: Intel 64 – Core microarchitecture

Xeon (64-bit Core microarchitecture)

Woodcrest – 65 nm process technology
- Server and Workstation CPU (SMP support for dual CPU system)
- Introduced June 26, 2006
- Intel VT-x, multiple OS support
- EIST (Enhanced Intel SpeedStep Technology) in 5140, 5148LV, 5150, 5160
- Execute Disable Bit
- TXT, enhanced security hardware extensions
- SSSE3 SIMD instructions
- iAMT2 (Intel Active Management Technology), remotely manage computers
- Variants
  - Xeon 5160, 3.00 GHz (4 MB L2, 1333 MHz FSB, 80 W)
  - Xeon 5150, 2.66 GHz (4 MB L2, 1333 MHz FSB, 65 W)
  - Xeon 5140, 2.33 GHz (4 MB L2, 1333 MHz FSB, 65 W)
  - Xeon 5130, 2.00 GHz (4 MB L2, 1333 MHz FSB, 65 W)
  - Xeon 5120, 1.86 GHz (4 MB L2, 1066 MHz FSB, 65 W)
  - Xeon 5110, 1.60 GHz (4 MB L2, 1066 MHz FSB, 65 W)
  - Xeon 5148LV, 2.33 GHz (4 MB L2, 1333 MHz FSB, 40 W) (low voltage edition)
Clovertown – 65 nm process technology
- Server and Workstation CPU (SMP support for dual CPU system)
- Introduced December 13, 2006
- Quad-core
- Intel VT-x, multiple OS support
- EIST (Enhanced Intel SpeedStep Technology) in E5365, L5335
- Execute Disable Bit
- TXT, enhanced security hardware extensions
- SSSE3 SIMD instructions
- iAMT2 (Intel Active Management Technology), remotely manage computers
- Variants
  - Xeon X5355, 2.66 GHz (2×4 MB L2, 1333 MHz FSB, 105 W)
  - Xeon E5345, 2.33 GHz (2×4 MB L2, 1333 MHz FSB, 80 W)
  - Xeon E5335, 2.00 GHz (2×4 MB L2, 1333 MHz FSB, 80 W)
  - Xeon E5320, 1.86 GHz (2×4 MB L2, 1066 MHz FSB, 65 W)
  - Xeon E5310, 1.60 GHz (2×4 MB L2, 1066 MHz FSB, 65 W)
  - Xeon L5320, 1.86 GHz (2×4 MB L2, 1066 MHz FSB, 50 W) (low voltage edition)

Intel Core 2

Conroe – 65 nm process technology
- Desktop CPU (SMP support restricted to 2 CPUs)
- Two cores on one die
- Introduced July 27, 2006
- SSSE3 SIMD instructions
- 291 million transistors
- 64 KB of L1 cache per core (32+32 KB 8-way)
- Intel VT-x, multiple OS support
- TXT, enhanced security hardware extensions
- Execute Disable Bit
- EIST (Enhanced Intel SpeedStep Technology)
- iAMT2 (Intel Active Management Technology), remotely manage computers
- Intel Management Engine introduced
- LGA 775
- Variants
  - Core 2 Duo E6850, 3.00 GHz (4 MB L2, 1333 MHz FSB)
  - Core 2 Duo E6800, 2.93 GHz (4 MB L2, 1066 MHz FSB)
  - Core 2 Duo E6750, 2.67 GHz (4 MB L2, 1333 MHz FSB, 65 W)
  - Core 2 Duo E6700, 2.67 GHz (4 MB L2, 1066 MHz FSB)
  - Core 2 Duo E6600, 2.40 GHz (4 MB L2, 1066 MHz FSB, 65 W)
  - Core 2 Duo E6550, 2.33 GHz (4 MB L2, 1333 MHz FSB)
  - Core 2 Duo E6420, 2.13 GHz (4 MB L2, 1066 MHz FSB)
  - Core 2 Duo E6400, 2.13 GHz (2 MB L2, 1066 MHz FSB)
  - Core 2 Duo E6320, 1.86 GHz (4 MB L2, 1066 MHz FSB) Family 6, Model 15, Stepping 6
  - Core 2 Duo E6300, 1.86 GHz (2 MB L2, 1066 MHz FSB)
Conroe XE – 65 nm process technology
- Desktop Extreme Edition CPU (SMP support restricted to 2 CPUs)
- Introduced July 27, 2006
- Same features as Conroe
- LGA 775
- Variants
  - Core 2 Extreme X6800 – 2.93 GHz (4 MB L2, 1066 MHz FSB)
Allendale (Intel Core 2) – 65 nm process technology
- Desktop CPU (SMP support restricted to 2 CPUs)
- Two CPUs on one die
- Introduced January 21, 2007
- SSSE3 SIMD instructions
- 167 million transistors
- TXT, enhanced security hardware extensions
- Execute Disable Bit
- EIST (Enhanced Intel SpeedStep Technology)
- iAMT2 (Intel Active Management Technology), remotely manage computers
- LGA 775
- Variants
  - Core 2 Duo E4700, 2.60 GHz (2 MB L2, 800 MHz FSB)
  - Core 2 Duo E4600, 2.40 GHz (2 MB L2, 800 MHz FSB)
  - Core 2 Duo E4500, 2.20 GHz (2 MB L2, 800 MHz FSB)
  - Core 2 Duo E4400, 2.00 GHz (2 MB L2, 800 MHz FSB)
  - Core 2 Duo E4300, 1.80 GHz (2 MB L2, 800 MHz FSB) Family 6, Model 15, Stepping 2
Merom – 65 nm process technology
- Mobile CPU (SMP support restricted to 2 CPUs)
- Introduced July 27, 2006
- Family 6, Model 15
- Same features as Conroe
- Socket M / Socket P / 479-ball Micro-FCBGA
- Variants
  - Core 2 Extreme X7900 2.80 GHz (4 MB L2, 800 MHz FSB)
  - Core 2 Extreme X7800 2.60 GHz (4 MB L2, 800 MHz FSB)
  - Core 2 Duo T7800, 2.60 GHz (4 MB L2, 800 MHz FSB) (Santa Rosa platform)
  - Core 2 Duo T7700, 2.40 GHz (4 MB L2, 800 MHz FSB)
  - Core 2 Duo T7600, 2.33 GHz (4 MB L2, 667 MHz FSB)
  - Core 2 Duo T7500, 2.20 GHz (4 MB L2, 800 MHz FSB)
  - Core 2 Duo T7400, 2.16 GHz (4 MB L2, 667 MHz FSB)
  - Core 2 Duo T7300, 2.00 GHz (4 MB L2, 800 MHz FSB)
  - Core 2 Duo T7250, 2.00 GHz (2 MB L2, 800 MHz FSB)
  - Core 2 Duo T7200, 2.00 GHz (4 MB L2, 667 MHz FSB)
  - Core 2 Duo T7100, 1.80 GHz (2 MB L2, 800 MHz FSB)
  - Core 2 Duo T5600, 1.83 GHz (2 MB L2, 667 MHz FSB) Family 6, Model 15, Stepping 6
  - Core 2 Duo T5550, 1.83 GHz (2 MB L2, 667 MHz FSB, no VT)
  - Core 2 Duo T5500, 1.66 GHz (2 MB L2, 667 MHz FSB, no VT)
  - Core 2 Duo T5470, 1.60 GHz (2 MB L2, 800 MHz FSB, no VT) Family 6, Model 15, Stepping 13
  - Core 2 Duo T5450, 1.66 GHz (2 MB L2, 667 MHz FSB, no VT)
  - Core 2 Duo T5300, 1.73 GHz (2 MB L2, 533 MHz FSB, no VT)
  - Core 2 Duo T5270, 1.40 GHz (2 MB L2, 800 MHz FSB, no VT)
  - Core 2 Duo T5250, 1.50 GHz (2 MB L2, 667 MHz FSB, no VT)
  - Core 2 Duo T5200, 1.60 GHz (2 MB L2, 533 MHz FSB, no VT)
  - Core 2 Duo L7700, 1.80 GHz (4 MB L2, 800 MHz FSB) (low voltage) Family 6, Model 15, Stepping 11
  - Core 2 Duo L7500, 1.60 GHz (4 MB L2, 800 MHz FSB) (low voltage)
  - Core 2 Duo L7400, 1.50 GHz (4 MB L2, 667 MHz FSB) (low voltage)
  - Core 2 Duo L7300, 1.40 GHz (4 MB L2, 800 MHz FSB) (low voltage)
  - Core 2 Duo L7200, 1.33 GHz (4 MB L2, 667 MHz FSB) (low voltage)
  - Core 2 Duo U7700, 1.33 GHz (2 MB L2, 533 MHz FSB) (ultra low voltage)
  - Core 2 Duo U7600, 1.20 GHz (2 MB L2, 533 MHz FSB) (ultra low voltage)
  - Core 2 Duo U7500, 1.06 GHz (2 MB L2, 533 MHz FSB) (ultra low voltage)
  - Core 2 Duo U7100, 1.20 GHz (4 MB L2, 800 MHz FSB) (ultra low voltage) Family 6, Model 15, Stepping 11
  - Core 2 Solo U2100, 1.06 GHz (1 MB L2, 533 MHz FSB) (ultra low voltage)
  - Core 2 Solo U2200, 1.20 GHz (1 MB L2, 533 MHz FSB) (ultra low voltage)
Kentsfield – 65 nm process technology
- Two dual-core CPU dies in one package
- Desktop CPU quad-core (SMP support restricted to 4 CPUs)
- Introduced December 13, 2006
- Same features as Conroe but with 4 CPU cores
- 586 million transistors
- LGA 775
- Family 6, Model 15, Stepping 11
- Variants
  - Core 2 Extreme QX6850, 3 GHz (2×4 MB L2 cache, 1333 MHz FSB)
  - Core 2 Extreme QX6800, 2.93 GHz (2×4 MB L2 cache, 1066 MHz FSB) (April 9, 2007)
  - Core 2 Extreme QX6700, 2.66 GHz (2×4 MB L2 cache, 1066 MHz FSB) (November 14, 2006)
  - Core 2 Quad Q6700, 2.66 GHz (2×4 MB L2 cache, 1066 MHz FSB) (July 22, 2007)
  - Core 2 Quad Q6600, 2.40 GHz (2×4 MB L2 cache, 1066 MHz FSB) (January 7, 2007)
Wolfdale – 45 nm process technology
- Die shrink of Conroe
- Same features as Conroe with the addition of:
  - 50% more cache, 6 MB as opposed to 4 MB
  - Intel Trusted Execution Technology
  - SSE4 SIMD instructions
- 410 million transistors
- Variants
  - Core 2 Duo E8600, 3.33 GHz (6 MB L2, 1333 MHz FSB)
  - Core 2 Duo E8500, 3.16 GHz (6 MB L2, 1333 MHz FSB)
  - Core 2 Duo E8435, 3.07 GHz (6 MB L2, 1066 MHz FSB)
  - Core 2 Duo E8400, 3.00 GHz (6 MB L2, 1333 MHz FSB)
  - Core 2 Duo E8335, 2.93 GHz (6 MB L2, 1066 MHz FSB)
  - Core 2 Duo E8300, 2.83 GHz (6 MB L2, 1333 MHz FSB)
  - Core 2 Duo E8235, 2.80 GHz (6 MB L2, 1066 MHz FSB)
  - Core 2 Duo E8200, 2.66 GHz (6 MB L2, 1333 MHz FSB)
  - Core 2 Duo E8135, 2.66 GHz (6 MB L2, 1066 MHz FSB)
  - Core 2 Duo E8190, 2.66 GHz (6 MB L2, 1333 MHz FSB, no TXT, no VT)
Wolfdale-3M (Intel Core 2) – 45 nm process technology
- Intel Trusted Execution Technology
- Variants
  - Core 2 Duo E7600, 3.06 GHz (3 MB L2, 1066 MHz FSB)
  - Core 2 Duo E7500, 2.93 GHz (3 MB L2, 1066 MHz FSB)
  - Core 2 Duo E7400, 2.80 GHz (3 MB L2, 1066 MHz FSB)
  - Core 2 Duo E7300, 2.66 GHz (3 MB L2, 1066 MHz FSB)
  - Core 2 Duo E7200, 2.53 GHz (3 MB L2, 1066 MHz FSB)
Yorkfield, 45 nm process technology
- Quad-core CPU
- Die shrink of Kentsfield
- Contains 2× Wolfdale dual-core dies in one package
- Same features as Wolfdale
- 820 million transistors
- Variants
  - Core 2 Extreme QX9770, 3.20 GHz (2×6 MB L2, 1600 MHz FSB)
  - Core 2 Extreme QX9650, 3.00 GHz (2×6 MB L2, 1333 MHz FSB)
  - Core 2 Quad Q9705, 3.16 GHz (2×3 MB L2, 1333 MHz FSB)
  - Core 2 Quad Q9700, 3.16 GHz (2×3 MB L2, 1333 MHz FSB)
  - Core 2 Quad Q9650, 3 GHz (2×6 MB L2, 1333 MHz FSB)
  - Core 2 Quad Q9550, 2.83 GHz (2×6 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q9550s, 2.83 GHz (2×6 MB L2, 1333 MHz FSB, 65 W TDP)
  - Core 2 Quad Q9450, 2.66 GHz (2×6 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q9505, 2.83 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q9505s, 2.83 GHz (2×3 MB L2, 1333 MHz FSB, 65 W TDP)
  - Core 2 Quad Q9500, 2.83 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP, no TXT)
  - Core 2 Quad Q9400, 2.66 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q9400s, 2.66 GHz (2×3 MB L2, 1333 MHz FSB, 65 W TDP)
  - Core 2 Quad Q9300, 2.50 GHz (2×3 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q8400, 2.66 GHz (2×2 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q8400s, 2.66 GHz (2×2 MB L2, 1333 MHz FSB, 65 W TDP)
  - Core 2 Quad Q8300, 2.50 GHz (2×2 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q8300s, 2.50 GHz (2×2 MB L2, 1333 MHz FSB, 65 W TDP)
  - Core 2 Quad Q8200, 2.33 GHz (2×2 MB L2, 1333 MHz FSB, 95 W TDP)
  - Core 2 Quad Q8200s, 2.33 GHz (2×2 MB L2, 1333 MHz FSB, 65 W TDP)
  - Core 2 Quad Q7600, 2.70 GHz (2×1 MB L2, 800 MHz FSB, no SSE4) (no Q7600 listed here)
Intel Core2 Quad Mobile processor family – 45 nm process technology
- Quad-core CPU
- Variants
  - Core 2 Quad Q9100, 2.26 GHz (2×6 MB L2, 1066 MHz FSB, 45 W TDP)
  - Core 2 Quad Q9000, 2.00 GHz (2×3 MB L2, 1066 MHz FSB, 45 W TDP)

Pentium Dual-Core

Allendale (Pentium Dual-Core) – 65 nm process technology
- Desktop CPU (SMP support restricted to 2 CPUs)
- Two cores on one die
- Introduced January 21, 2007
- SSSE3 SIMD instructions
- 167 million transistors
- TXT, enhanced security hardware extensions
- Execute Disable Bit
- EIST (Enhanced Intel SpeedStep Technology)
- Variants
  - Intel Pentium E2220, 2.40 GHz (1 MB L2, 800 MHz FSB)
  - Intel Pentium E2200, 2.20 GHz (1 MB L2, 800 MHz FSB)
  - Intel Pentium E2180, 2.00 GHz (1 MB L2, 800 MHz FSB)
  - Intel Pentium E2160, 1.80 GHz (1 MB L2, 800 MHz FSB)
  - Intel Pentium E2140, 1.60 GHz (1 MB L2, 800 MHz FSB)
Wolfdale-3M (Pentium Dual-Core) – 45 nm process technology
- Intel Pentium E6800, 3.33 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6700, 3.20 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6600, 3.06 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6500, 2.93 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E6300, 2.80 GHz (2 MB L2,1066 MHz FSB)
- Intel Pentium E5800, 3.20 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5700, 3.00 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5500, 2.80 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5400, 2.70 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5300, 2.60 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E5200, 2.50 GHz (2 MB L2, 800 MHz FSB)
- Intel Pentium E2210, 2.20 GHz (1 MB L2, 800 MHz FSB)

Celeron (64-bit Core microarchitecture)

Allendale (Celeron, 64-bit Core microarchitecture) – 65 nm process technology
- Variants
  - Intel Celeron E1600, 2.40 GHz (512 KB L2, 800 MHz FSB)
  - Intel Celeron E1500, 2.20 GHz (512 KB L2, 800 MHz FSB)
  - Intel Celeron E1400, 2.00 GHz (512 KB L2, 800 MHz FSB)
  - Intel Celeron E1200, 1.60 GHz (512 KB L2, 800 MHz FSB)
Wolfdale-3M (Celeron, 64-bit Core microarchitecture) – 45 nm process technology
- Variants
  - Intel Celeron E3500, 2.70 GHz (1 MB L2, 800 MHz FSB)
  - Intel Celeron E3400, 2.60 GHz (1 MB L2, 800 MHz FSB)
  - Intel Celeron E3300, 2.50 GHz (1 MB L2, 800 MHz FSB)
  - Intel Celeron E3200, 2.40 GHz (1 MB L2, 800 MHz FSB)
Conroe-L (Celeron, 64-bit Core microarchitecture) – 65 nm process technology
- Variants
  - Intel Celeron 450, 2.20 GHz (512 KB L2, 800 MHz FSB)
  - Intel Celeron 440, 2.00 GHz (512 KB L2, 800 MHz FSB)
  - Intel Celeron 430, 1.80 GHz (512 KB L2, 800 MHz FSB)
  - Intel Celeron 420, 1.60 GHz (512 KB L2, 800 MHz FSB)
  - Intel Celeron 220, 1.20 GHz (512 KB L2, 533 MHz FSB)
Conroe-CL (Celeron, 64-bit Core microarchitecture) – 65 nm process technology
- LGA 771 package
- Variants
  - Intel Celeron 445, 1.87 GHz (512 KB L2, 1066 MHz FSB)

Celeron M (64-bit Core microarchitecture)

Merom-L65 nm process technology
- 64 KB L1 cache
- 1 MB L2 cache (integrated)
- SSE3 SIMD instructions, 533 MHz/667 MHz front-side bus, execute-disable bit, 64-bit
- No SpeedStep technology, is not part of the 'Centrino' package
- Variants
  - 520, 1.60 GHz
  - 530, 1.73 GHz
  - 540, 1.86 GHz
  - 550, 2.00 GHz
  - 560, 2.13 GHz
  - 570, 2.26 GHz
  - 667 MHz FSB
    - 575, 2.00 GHz
    - 585, 2.16 GHz

64-bit processors: Intel 64 – Nehalem microarchitecture

Intel Pentium (Nehalem)

Clarkdale (Pentium, Nehalem microarchitecture) – 32 nm process technology (manufacturing 7 Jan 2010)
- 2 physical cores/2 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 3 MB L3 cache
- Introduced January 2010
- Socket 1156 LGA
- 2-channel DDR3
- Integrated HD GPU
- Variants
  - G6950, 2.8 GHz (no Hyper-Threading)^[34]
  - G6960, 2.933 GHz (no Hyper-Threading)

Core i3 (1st generation)

Clarkdale (Core i3 1st generation) – 32 nm process technology
- 2 physical cores/4 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 4 MB L3 cache
- Introduced on January 7, 2010
- Socket 1156 LGA
- 2-channel DDR3
- Integrated HD GPU
- Variants
  - 530, 2.93 GHz Hyper-Threading
  - 540, 3.06 GHz Hyper-Threading
  - 550, 3.2 GHz Hyper-Threading
  - 560, 3.33 GHz Hyper-Threading

Core i5 (1st generation)

Lynnfield (Core i5 1st generation) – 45 nm process technology
- 4 physical cores/4 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 8 MB L3 cache
- Introduced September 8, 2009
- Family 6 Model E (Ext. Model 1E)
- Socket 1156 LGA
- 2-channel DDR3
- Variants
  - 750S, 2.40 GHz/3.20 GHz Turbo Boost
  - 750, 2.66 GHz/3.20 GHz Turbo Boost
  - 760, 2.80 GHz/3.33 GHz Turbo Boost
Clarkdale (Core i5 1st generation) – 32 nm process technology
- 2 physical cores/4 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 4 MB L3 cache
- Introduced January, 2010
- Socket 1156 LGA
- 2-channel DDR3
- Integrated HD GPU
- AES Support
- Variants
  - 650/655K, 3.2 GHz Hyper-Threading Turbo Boost
  - 660/661, 3.33 GHz Hyper-Threading Turbo Boost
  - 670, 3.46 GHz Hyper-Threading Turbo Boost
  - 680, 3.60 GHz Hyper-Threading Turbo Boost

Core i7 (1st generation)

Bloomfield (Core i7 1st generation) – 45 nm process technology
- 4 physical cores/8 threads
- 256 KB L2 cache
- 8 MB L3 cache
- Front-side bus replaced with QuickPath up to 6.4 GT/s
- Hyper-Threading is again included. This had previously been removed at the introduction of Core line
- 781 million transistors
- Intel Turbo Boost Technology
- TDP 130 W
- Introduced November 17, 2008
- Socket 1366 LGA
- 3-channel DDR3
- Variants
  - 975 (extreme edition), 3.33 GHz/3.60 GHz Turbo Boost
  - 965 (extreme edition), 3.20 GHz/3.46 GHz Turbo Boost
  - 960, 3.20 GHz/3.46 GHz Turbo Boost
  - 950, 3.06 GHz/3.33 GHz Turbo Boost
  - 940, 2.93 GHz/3.20 GHz Turbo Boost
  - 930, 2.80 GHz/3.06 GHz Turbo Boost
  - 920, 2.66 GHz/2.93 GHz Turbo Boost
Lynnfield (Core i7 1st generation) – 45 nm process technology
- 4 physical cores/8 threads
- 32+32 KB L1 cache
- 256 KB L2 cache
- 8 MB L3 cache
- No QuickPath, instead compatible with slower DMI interface
- Hyper-Threading is included
- Introduced September 8, 2009
- Socket 1156 LGA
- 2-channel DDR3
- Variants
  - 880, 3.06 GHz/3.73 GHz Turbo Boost (TDP 95 W)
  - 870/875K, 2.93 GHz/3.60 GHz Turbo Boost (TDP 95 W)
  - 870S, 2.67 GHz/3.60 GHz Turbo Boost (TDP 82 W)
  - 860, 2.80 GHz/3.46 GHz Turbo Boost (TDP 95 W)
  - 860S, 2.53 GHz/3.46 GHz Turbo Boost (TDP 82 W)

Westmere

Gulftown, 32 nm process technology
- 6 physical cores
- 256 KB L2 cache
- 12 MB L3 cache
- Front-side bus replaced with QuickPath up to 6.4 GT/s
- Hyper-Threading is included
- Intel Turbo Boost Technology
- Socket 1366 LGA
- TDP 130 W
- Introduced 16 March 2010
- Variants
  - 990X Extreme Edition, 3.46 GHz/3.73 GHz Turbo Boost
  - 980X Extreme Edition, 3.33 GHz/3.60 GHz Turbo Boost
  - 970, 3.20 GHz/3.46 GHz Turbo Boost
Clarksfield – Intel Core i7 Mobile processor family – 45 nm process technology
- 4 physical cores
- Hyper-Threading is included
- Intel Turbo Boost Technology
- Variants
  - 940XM Extreme Edition, 2.13 GHz/3.33 GHz Turbo Boost (8 MB L3, TDP 55 W)
  - 920XM Extreme Edition, 2.00 GHz/3.20 GHz Turbo Boost (8 MB L3, TDP 55 W)
  - 840QM, 1.86 GHz/3.20 GHz Turbo Boost (8 MB L3, TDP 45 W)
  - 820QM, 1.73 GHz/3.06 GHz Turbo Boost (8 MB L3, TDP 45 W)
  - 740QM, 1.73 GHz/2.93 GHz Turbo Boost (6 MB L3, TDP 45 W)
  - 720QM, 1.60 GHz/2.80 GHz Turbo Boost (6 MB L3, TDP 45 W)

Xeon (Nehalem microarchitecture)

Gainestown – 45 nm process technology
- Same processor dies as Bloomfield
- 256 KB L2 cache
- 8 MB L3 cache, 4 MB may be disabled
- QuickPath up to 6.4 GT/s
- Hyper-Threading is included in some models
- 781 million transistors
- Introduced March 29, 2009
- Variants
  - W5590, X5570, X5560, X5550, E5540, E5530, L5530, E5520, L5520, L5518, 4 cores, 8 MB L3 cache, HT
  - E5506, L5506, E5504, 4 cores, 4 MB L3 cache, no HT
  - L5508, E5502, E5502, 2 cores, 4 MB L3 cache, no HT

64-bit processors: Intel 64 – Sandy Bridge / Ivy Bridge microarchitecture

Celeron (Sandy Bridge/Ivy Bridge microarchitecture)

Sandy Bridge (Celeron-branded) – 32 nm process technology
- 2 physical cores/2 threads (500 series), 1 physical core/1 thread (model G440) or 1 physical core/2 threads (models G460 & G465)
- 2 MB L3 cache (500 series), 1 MB (model G440) or 1.5 MB (models G460 & G465)
- Introduced 3rd quarter, 2011
- Socket 1155 LGA
- 2-channel DDR3-1066
- 400 series has max TDP of 35 W
- 500-series variants ending in 'T' have a peak TDP of 35 W; others, 65 W
- Integrated GPU
  - All variants have peak GPU turbo frequencies of 1 GHz
  - Variants in the 400 series have GPUs running at a base frequency of 650 MHz
  - Variants in the 500 series ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
  - All variants have 6 GPU execution units
- Variants
  - G440, 1.6 GHz
  - G460, 1.8 GHz
  - G465, 1.9 GHz
  - G470, 2.0 GHz
  - G530T, 2.0 GHz
  - G540T, 2.1 GHz
  - G550T, 2.2 GHz
  - G530, 2.4 GHz
  - G540, 2.5 GHz
  - G550, 2.6 GHz
  - G555, 2.7 GHz

Pentium (Sandy Bridge/Ivy Bridge microarchitecture)

Sandy Bridge (Pentium-branded) – 32 nm process technology
- 2 physical cores/2 threads
- 3 MB L3 cache
- 624 million transistors
- Introduced May, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333 (800 series) or DDR3-1066 (600 series)
- Variants ending in 'T' have a peak TDP of 35 W, others 65 W
- Integrated GPU (HD 2000)
  - All variants have peak GPU turbo frequencies of 1.1 GHz
  - Variants ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
  - All variants have 6 GPU execution units
- Variants
  - G620T, 2.2 GHz
  - G630T, 2.3 GHz
  - G640T, 2.4 GHz
  - G645T, 2.5 GHz
  - G860T, 2.6 GHz
  - G620, 2.6 GHz
  - G622, 2.6 GHz
  - G630, 2.7 GHz
  - G632, 2.7 GHz
  - G640, 2.8 GHz
  - G840, 2.8 GHz
  - G645, 2.9 GHz
  - G850, 2.9 GHz
  - G860, 3.0 GHz
  - G870, 3.1 GHz
Ivy Bridge (Pentium-branded) – 22 nmtri-gate transistor process technology
- 2 physical cores/2 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 3 MB L3 cache
- Introduced September, 2012
- Socket 1155 LGA
- 2-channel DDR3-1333 for G2000 series
- 2-channel DDR3-1600 for G2100 series
- All variants have GPU base frequencies of 650 MHz and peak GPU turbo frequencies of 1.05 GHz
- Variants ending in 'T' have a peak TDP of 35 W; others, TDP of 55 W
- Variants
  - G2020T, 2.5 GHz
  - G2030T, 2.6 GHz
  - G2100T, 2.6 GHz
  - G2120T, 2.7 GHz
  - G2010, 2.8 GHz
  - G2020, 2.9 GHz
  - G2030, 3.0 GHz
  - G2120, 3.1 GHz
  - G2130, 3.2 GHz
  - G2140, 3.3 GHz

Core i3 (2nd and 3rd generation)

Sandy Bridge (Core i3 2nd generation) – 32 nm process technology
- 2 physical cores/4 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 3 MB L3 cache
- 624 million transistors
- Introduced January, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333
- Variants ending in 'T' have a peak TDP of 35 W, others 65 W
- Integrated GPU
  - All variants have peak GPU turbo frequencies of 1.1 GHz
  - Variants ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
  - Variants ending in '5' have Intel HD Graphics 3000 (12 execution units); others have Intel HD Graphics 2000 (6 execution units)
- Variants
  - i3-2100T, 2.5 GHz
  - i3-2120T, 2.6 GHz
  - i3-2100, 3.1 GHz
  - i3-2102, 3.1 GHz
  - i3-2105, 3.1 GHz
  - i3-2120, 3.3 GHz
  - i3-2125, 3.3 GHz
  - i3-2130, 3.4 GHz
Ivy Bridge (Core i3 3rd generation) – 22 nmtri-gate transistor process technology
- 2 physical cores/4 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 3 MB L3 cache
- Introduced September, 2012
- Socket 1155 LGA
- 2-channel DDR3-1600
- Variants ending in '5' have Intel HD Graphics 4000; others have Intel HD Graphics 2500
- All variants have GPU base frequencies of 650 MHz and peak GPU turbo frequencies of 1.05 GHz
- TDP 55 W
- Variants
  - i3-3220T, 2.8 GHz
  - i3-3240T, 2.9 GHz
  - i3-3210, 3.2 GHz
  - i3-3220, 3.3 GHz
  - i3-3225, 3.3 GHz
  - i3-3240, 3.4 GHz
  - i3-3250, 3.5 GHz

Core i5 (2nd and 3rd generation)

Sandy Bridge (Core i5 2nd generation) – 32 nm process technology
- 4 physical cores/4 threads (except for i5-2390T which has 2 physical cores/4 threads)
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 6 MB L3 cache (except for i5-2390T which has 3 MB)
- 995 million transistors
- Introduced January, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333
- Variants ending in 'S' have a peak TDP of 65 W; others, 95 W except where noted
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Integrated GPU
  - i5-2500T has a peak GPU turbo frequency of 1.25 GHz, others 1.1 GHz
  - Variants ending in 'T' have GPUs running at a base frequency of 650 MHz; others at 850 MHz
  - Variants ending in '5' or 'K' have Intel HD Graphics 3000 (12 execution units), except i5-2550K which has no GPU; others have Intel HD Graphics 2000 (6 execution units)
  - Variants ending in 'P' and the i5-2550K have no GPU
- Variants
  - i5-2390T, 2.7 GHz/3.5 GHz Turbo Boost (35 W max. TDP)
  - i5-2500T, 2.3 GHz/3.3 GHz Turbo Boost (45 W max. TDP)
  - i5-2400S, 2.5 GHz/3.3 GHz Turbo Boost
  - i5-2405S, 2.5 GHz/3.3 GHz Turbo Boost
  - i5-2500S, 2.7 GHz/3.7 GHz Turbo Boost
  - i5-2300, 2.8 GHz/3.1 GHz Turbo Boost
  - i5-2310, 2.9 GHz/3.2 GHz Turbo Boost
  - i5-2320, 3.0 GHz/3.3 GHz Turbo Boost
  - i5-2380P, 3.1 GHz/3.4 GHz Turbo Boost
  - i5-2400, 3.1 GHz/3.4 GHz Turbo Boost
  - i5-2450P, 3.2 GHz/3.5 GHz Turbo Boost
  - i5-2500, 3.3 GHz/3.7 GHz Turbo Boost
  - i5-2500K, 3.3 GHz/3.7 GHz Turbo Boost
  - i5-2550K, 3.4 GHz/3.8 GHz Turbo Boost
Ivy Bridge (Core i5 3rd generation) – 22 nmTri-gate transistor process technology
- 4 physical cores/4 threads (except for i5-3470T which has 2 physical cores/4 threads)
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 6 MB L3 cache (except for i5-3470T which has 3 MB)
- Introduced April, 2012
- Socket 1155 LGA
- 2-channel DDR3-1600
- Variants ending in 'S' have a peak TDP of 65 W, Variants ending in 'T' have a peak TDP of 35 or 45 W (see variants); others, 77 W except where noted
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Variants ending in 'P' have no integrated GPU; others have Intel HD Graphics 2500 or Intel HD Graphics 4000 (i5-3475S and i5-3570K only)
- Variants
  - i5-3470T, 2.9 GHz/3.6 GHz max Turbo Boost (35 W TDP)
  - i5-3570T, 2.3 GHz/3.3 GHz max Turbo Boost (45 W TDP)
  - i5-3330S, 2.7 GHz/3.2 GHz max Turbo Boost
  - i5-3450S, 2.8 GHz/3.5 GHz max Turbo Boost
  - i5-3470S, 2.9 GHz/3.6 GHz max Turbo Boost
  - i5-3475S, 2.9 GHz/3.6 GHz max Turbo Boost
  - i5-3550S, 3.0 GHz/3.7 GHz max Turbo Boost
  - i5-3570S, 3.1 GHz/3.8 GHz max Turbo Boost
  - i5-3330, 3.0 GHz/3.2 GHz max Turbo Boost
  - i5-3350P, 3.1 GHz/3.3 GHz max Turbo Boost (69 W TDP)
  - i5-3450, 3.1 GHz/3.5 GHz max Turbo Boost
  - i5-3470, 3.2 GHz/3.6 GHz max Turbo Boost
  - i5-3550, 3.3 GHz/3.7 GHz max Turbo Boost
  - i5-3570, 3.4 GHz/3.8 GHz max Turbo Boost
  - i5-3570K, 3.4 GHz/3.8 GHz max Turbo Boost

Core i7 (2nd and 3rd generation)

Sandy Bridge (Core i7 2nd generation) – 32 nm process technology
- 4 physical cores/8 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 8 MB L3 cache
- 995 million transistors
- Introduced January, 2011
- Socket 1155 LGA
- 2-channel DDR3-1333
- Variants ending in 'S' have a peak TDP of 65 W, others – 95 W
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Integrated GPU
  - All variants have base GPU frequencies of 850 MHz and peak GPU turbo frequencies of 1.35 GHz
  - Variants ending in 'K' have Intel HD Graphics 3000 (12 execution units); others have Intel HD Graphics 2000 (6 execution units)
- Variants
  - i7-2600S, 2.8 GHz/3.8 GHz Turbo Boost
  - i7-2600, 3.4 GHz/3.8 GHz Turbo Boost
  - i7-2600K, 3.4 GHz/3.8 GHz Turbo Boost
  - i7-2700K, 3.5 GHz/3.9 GHz Turbo Boost
Sandy Bridge-E (Core i7 3rd generation X-Series) – 32 nm process technology
- Up to 6 physical cores/12 threads depending on model number
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- Up to 20 MB L3 cache depending on model number
- 2.27 billion transistors
- Introduced November, 2011
- Socket 2011 LGA
- 4-channel DDR3-1600
- All variants have a peak TDP of 130 W
- No integrated GPU
- Variants (all marketed under "Intel Core X-series processors")^[35]
  - i7-3820, 3.6 GHz/3.8 GHz Turbo Boost, 4 cores, 10 MB L3 cache
  - i7-3930K, 3.2 GHz/3.8 GHz Turbo Boost, 6 cores, 12 MB L3 cache
  - i7-3960X, 3.3 GHz/3.9 GHz Turbo Boost, 6 cores, 15 MB L3 cache
  - i7-3970X, 3.5 GHz/4.0 GHz Turbo Boost, 6 cores, 15 MB L3 cache
Ivy Bridge (Core i7 3rd generation) – 22 nmTri-gate transistor process technology
- 4 physical cores/8 threads
- 32+32 KB (per core) L1 cache
- 256 KB (per core) L2 cache
- 8 MB L3 cache
- Introduced April, 2012
- Socket 1155 LGA
- 2-channel DDR3-1600
- Variants ending in 'S' have a peak TDP of 65 W, variants ending in 'T' have a peak TDP of 45 W, others – 77 W
- Variants ending in 'K' have unlocked multipliers; others cannot be overclocked
- Integrated GPU Intel HD Graphics 4000
- Variants
  - i7-3770T – 2.5 GHz/3.7 GHz Turbo Boost
  - i7-3770S – 3.1 GHz/3.9 GHz Turbo Boost
  - i7-3770 – 3.4 GHz/3.9 GHz Turbo Boost
  - i7-3770K – 3.5 GHz/3.9 GHz Turbo Boost

64-bit processors: Intel 64 – Haswell microarchitecture

Core i3 (4th generation)

Haswell (Core i3 4th generation) – 22nm process technology
- 2 physical cores/4 threads
- 4 MB L3 cache
- Introduced Q2'13
- Socket 1150 LGA
- 2-channel DDR3L-1333/1600
- Integrated GPU
- Variants
  - i3-4370 – 3.8 GHz

Core i5 (4th generation)

Haswell (Core i5 4th generation) – 22nm process technology
- 4 physical cores/4 threads
- 4 MB L3 cache
- Introduced Q2'13
- Socket 1150 LGA
- 2-channel DDR3L-1333/1600
- Integrated GPU
- Variants
  - i5-4460 – 3.2 GHz/3.40 GHz Turbo Boost
  - i5-4590 – 3.7 GHz/3.70 GHz Turbo Boost
  - i5-4690 – 3.5 GHz/3.90 GHz Turbo Boost

64-bit processors: Intel 64 – Broadwell microarchitecture

Core i3 (5th generation)

Broadwell (Core i3 5th generation) – 14nm process technology

Core i5 (5th generation)

Broadwell (Core i5 5th generation) – 14nm process technology
- 4 physical cores/4 threads
- 4 MB L3 cache
- Introduced Q2'15
- Socket 1150 LGA
- 2-channel DDR3L-1333/1600
- Integrated GPU
- Variants
  - i5-5575R – 2.80 GHz/3.30 GHz Turbo Boost
  - i5-5675C – 3.10 GHz/3.60 GHz Turbo Boost
  - i5-5675R – 3.10 GHz/3.60 GHz Turbo Boost

Core i7 (5th generation, Including Core-X Series)

Broadwell (Core i7 5th generation) – 14nm process technology
- 4 physical cores/8 threads
- 6 MB L3 cache
- Introduced Q2'15
- Socket 1150 LGA
- 2-channel DDR3L-1333/1600
- Integrated GPU
- Variants
  - i7-5775C – 3.30 GHz/3.70 GHz Turbo Boost
  - i7-5775R – 3.30 GHz/3.80 GHz Turbo Boost
Broadwell-E – 14nm process technology
- 6–10 physical cores/12–20 threads
- 15–25 MB L3 cache
- Introduced Q2'16
- Socket 2011-v3 LGA
- 4-channel DDR4-2133/2400
- No Integrated GPU
- Variants (all marketed under "Intel Core X-series processors")^[35]
  - i7-6800K – 3.40 GHz/3.60 GHz Turbo Boost/3.80 GHz Turbo Boost Max Technology 3.0 Frequency 15 MB L3 cache
  - i7-6850K – 3.60 GHz/3.80 GHz Turbo Boost/4.00 GHz Turbo Boost Max Technology 3.0 Frequency 15 MB L3 cache
  - i7-6900K – 3.20 GHz/3.70 GHz Turbo Boost/4.00 GHz Turbo Boost Max Technology 3.0 Frequency 20 MB L3 cache
  - i7-6950X – 3.00 GHz/3.50 GHz Turbo Boost/4.00 GHz Turbo Boost Max Technology 3.0 Frequency 25 MB L3 cache

Other Broadwell CPUs

Not listed (yet) are several Broadwell-based CPU models:^[36]

Server and workstation CPUs
- single-CPU: Pentium D15nn, Xeon D-15nn, Xeon E3-12nn v4, Xeon E5-16nn v4
- dual-CPU: Xeon E5-26nn v4
- quad-CPU: Xeon E5-46nn v4, Xeon E7-48nn v4
- octo-CPU: Xeon E7-88nn v4
Embedded CPUs
- Core i7-57nnEQ, Core i7-58nnEQ
Mobile CPUs
- Celeron 32nnU, Celeron 37nnU
- Pentium 38nnU
- Core M-5Ynn
- Core i3-50nnU
- Core i5-5nnnU
- Core i7-55nnU, Core i7-56nnU, Core i7-57nnHQ, Core i7-59nnHQ

Note: this list does not say that all processors that match these patterns are Broadwell-based or fit into this scheme. The model numbers may have suffixes that are not shown here.

64-bit processors: Intel 64 – Skylake microarchitecture

Core i3 (6th generation)

Skylake (Core i3 6th generation) – 14 nm process technology
- 2 physical cores/4 threads
- 3–4 MB L3 cache
- Introduced Q3'15
- Socket 1151 LGA
- 2-channel DDR3L-1333/1600, DDR4-1866/2133
- Integrated GPU Intel HD Graphics 530 (only i3-6098P have HD Graphics 510)
- Variants
  - i3-6098P – 3.60 GHz
  - i3-6100T – 3.20 GHz
  - i3-6100 – 3.70 GHz
  - i3-6300T – 3.30 GHz
  - i3-6300 – 3.80 GHz
  - i3-6320 – 3.90 GHz

Core i5 (6th generation)

Skylake (Core i5 6th generation) – 14nm process technology
- 4 physical cores/4 threads
- 6 MB L3 cache
- Introduced Q3'15
- Socket 1151 LGA
- 2-channel DDR3L-1333/1600, DDR4-1866/2133
- Integrated GPU Intel HD Graphics 530
- Variants
  - i5-6300HQ – 2.30/3.20 GHz Turbo Boost
  - i5-6400T – 2.20 GHz/2.80 GHz Turbo Boost
  - i5-6400 – 2.70 GHz/3.30 GHz Turbo Boost
  - i5-6440hq
  - i5-6500T – 2.50 GHz/3.10 GHz Turbo Boost
  - i5-6500 – 3.20 GHz/3.60 GHz Turbo Boost
  - i5-6600T – 2.70 GHz/3.50 GHz Turbo Boost
  - i5-6600 – 3.30 GHz/3.90 GHz Turbo Boost
  - i5-6600K – 3.50 GHz/3.90 GHz Turbo Boost

Core i7 (6th generation)

Skylake (Core i7 6th generation) – 14nm process technology
- 4 physical cores/8 threads
- 8 MB L3 cache
- Introduced Q3'15
- Socket 1151 LGA
- 2-channel DDR3L-1333/1600, DDR4-1866/2133
- Integrated GPU Intel HD Graphics 530
- Variants
  - i7-6700T – 2.80 GHz/3.60 GHz Turbo Boost
  - i7-6700 – 3.40 GHz/4.00 GHz Turbo Boost
  - i7-6700K – 4.00 GHz/4.20 GHz Turbo Boost

Other Skylake processors

Many Skylake-based processors are not yet listed in this section: mobile i3/i5/i7 processors (U, H, and M suffixes), embedded i3/i5/i7 processors (E suffix), certain i7-67nn/i7-68nn/i7-69nn.^[37] Skylake-based "Core X-series" processors (certain i7-78nn and i9-79nn models) can be found under current models.

64-bit processors: Intel 64 (7th generation) – Kaby Lake microarchitecture

64-bit processors: Intel 64 (8th and 9th generation) – Coffee Lake microarchitecture

64-bit processors: Intel 64 – Cannon Lake microarchitecture

64-bit processors: Intel 64 (10th generation) – Ice Lake microarchitecture

64-bit processors: Intel 64 (10th generation) – Comet Lake microarchitecture

64-bit processors: Intel 64 (11th generation) – Tiger Lake microarchitecture

64-bit processors: Intel 64 (12th generation) – Alder Lake microarchitecture

64-bit processors: Intel 64 (13th and 14th generation) – Raptor Lake microarchitecture

Intel Tera-Scale

2007: Teraflops Research Chip, an 80 core processor prototype.
2009: Single-chip Cloud Computer, a research microprocessor containing the most Intel Architecture cores ever integrated on a silicon CPU chip: 48.

Intel Xeon Phi

Manycore processors, originating from the cancelled Larrabee processor.

2010: Knights Ferry (32-core processor prototype on 45nm)
2012: Knights Corner (Xeon Phi x100 series, with 57 to 61 cores on 22nm)
2016: Knights Landing (Xeon Phi x200 series, with 64 to 72 cores on 14nm; introduced AVX-512)
2017: Knights Mill (Xeon phi x205 series, with 64 to 72 cores on 14nm; added improved support for deep learning)

Intel Atom

Intel Quark

A product line of SoCs and microcontrollers, targeting much lower size and power consumption than Intel Atom.

2013: Clanton (Quark X1000, SoC at 400 MHz, i586 instruction set with x87)
2015: Silver Butte (Quark D1000, microcontroller at 32 MHz, runs reduced version of the IA-32 instruction set)
2015: Mint Valley (Quark D2000, microcontroller at 32 MHz, i586 instruction set without x87)
2015: Atlas Peak (Quark SE C1000, microcontroller at 32 MHz. i586 instruction set without x87)
2017: Sue Creek (Quark S1000, non-x86^[38])

C&T F8680

The F8680 was an 80186-class SoC originally developed by Chips and Technologies, Inc. − after Intel acquired C&T in 1997, Intel continued shipments of this SoC until 2000.^[39]

Intel 805xx product codes

Intel discontinued the use of part numbers such as 80486 in the marketing of mainstream x86-architecture processors with the introduction of the Pentium brand in 1993. However, numerical codes, in the 805xx range, continued to be assigned to these processors for internal and part numbering uses. The following is a list of such product codes in numerical order:

Product code	Marketing name(s)	Codename(s)
80500	Pentium	P5 (A-step)
80501	Pentium	P5
80502	Pentium	P54C, P54CS
80503	Pentium with MMX Technology	P55C, Tillamook
80521	Pentium Pro	P6
80522	Pentium II	Klamath
80523	Pentium II, Celeron, Pentium II Xeon	Deschutes, Covington, Drake
80524	Pentium II, Celeron	Dixon, Mendocino
80525	Pentium III, Pentium III Xeon	Katmai, Tanner
80526	Pentium III, Celeron, Pentium III Xeon	Coppermine, Cascades
80528	Pentium 4, Xeon	Willamette (Socket 423), Foster
80529	canceled	Timna
80530	Pentium III, Celeron	Tualatin
80531	Pentium 4, Celeron	Willamette (Socket 478)
80532	Pentium 4, Celeron, Xeon	Northwood, Prestonia, Gallatin
80533	Pentium III	Coppermine (cD0-step)
80534	Pentium 4 SFF	Northwood (small form factor)
80535	Pentium M, Celeron M 310–340	Banias
80536	Pentium M, Celeron M 350–390	Dothan
80537	Core 2 Duo T5xxx, T7xxx, Celeron M 5xx	Merom
80538	Core Solo, Celeron M 4xx	Yonah
80539	Core Duo, Pentium Dual-core T-series	Yonah
80541	Itanium	Merced
80542	Itanium 2	McKinley
80543	Itanium 2	Madison
80546	Pentium 4, Celeron D, Xeon	Prescott (Socket 478), Nocona, Irwindale, Cranford, Potomac
80547	Pentium 4, Celeron D	Prescott (LGA 775)
80548	canceled	Tejas and Jayhawk
80549	Itanium 2 90xx	Montecito
80550	Dual-core Xeon 71xx	Tulsa
80551	Pentium D, Pentium EE, Dual-core Xeon	Smithfield, Paxville DP
80552	Pentium 4, Celeron D	Cedar Mill
80553	Pentium D, Pentium EE	Presler
80554	Celeron 800/900/1000 ULV	Shelton
80555	Dual-core Xeon 50xx	Dempsey
80556	Dual-core Xeon 51xx	Woodcrest
80557	Core 2 Duo E4xxx. E6xxx, Dual-core Xeon 30xx, Pentium Dual-core E2xxx	Conroe
80560	Dual-core Xeon 70xx	Paxville MP
80562	Core 2 Quad, Core 2 Extreme QX6xxx, Quad-core Xeon 32xx	Kentsfield
80563	Quad-core Xeon 53xx	Clovertown
80564	Xeon 7200	Tigerton-DC
80565	Xeon 7300	Tigerton
80566	Atom Z5xx	Silverthorne
80567	Itanium 91xx	Montvale
80569	Core 2 Quad Q9xxx, Core 2 Extreme QX9xxx, Xeon 33xx	Yorkfield
80570	Core 2 Duo E8xxx, Xeon 31xx	Wolfdale
80571	Core 2 Duo E7xxx, Pentium Dual-core E5xxx, Pentium Dual-core E2210	Wolfdale-3M
80573	Xeon 5200	Wolfdale-DP
80574	Core 2 Extreme QX9775, Xeon 5400	Harpertown
80576	Core 2 Duo P7xxx, T8xxx, P8xxx, T9xxx, P9xxx, SL9xxx, SP9xxx, Core 2 Extreme X9xxx	Penryn
80577	Core 2 Duo P7xxx, P8xxx, SU9xxx, T6xxx, T8xxx	Penryn-3M
80578	EP80578	Vermilion Range
80579	EP80579	Tolapai
80580	Core 2 Quad Q8xxx, Q9xxx, Xeon 33xx	Yorkfield-6M
80581	Core 2 Quad Q9xxx	Penryn-QC
80582	Xeon 74xx	Dunnington
80583	Xeon 74xx	Dunnington-QC
80584	Xeon X33x3 LV	Yorkfield CL
80585	Core 2 Solo SU3xxx, Celeron 7xx, 9xx	Penryn-L
80586	Atom 2xx, N2xx	Diamondville
80587	Atom 3xx	Diamondville DC
80588	Xeon L3014, E3113	Wolfdale-CL

Intel 806xx product codes

Product code	Marketing name(s)	Codename(s)
80601	Core i7-9xx, Core i7-9xx Extreme Edition	Bloomfield
80602	Xeon 55xx	Gainestown
80603	Itanium 93xx	Tukwila
80604	Xeon 65xx, Xeon 75xx	Beckton
80605	Core i5-7xx, Core i7-8xx, Xeon 34xx	Lynnfield
80606	canceled	Havendale
80607	Core i7-7xx QM, Core i7-8xx QM, Core i7-9xx XM	Clarksfield
80608	canceled	Auburndale
80609	Atom Z6xx	Lincroft
80610	Atom N400, D400, D500	Pineview
80611	canceled	Larrabee
80612	Xeon C35xx, Xeon C55xx	Jasper Forest
80613	Core i7-9xxX, Xeon 36xx	Gulftown
80614	Xeon 56xx	Westmere-EP
80615	Xeon E7-28xx, Xeon E7-48xx, Xeon E7-88xx	Westmere-EX
80616	Pentium G6xxx, Core i3-5xx, Core i5-6xx	Clarkdale
80617	Mobile Core i5-5xx, Core i7-6xxM/UM/LM	Arrandale
80618	Atom E6x0	Tunnel Creek
80619	Core i7-3xxx	Sandy Bridge-EP
80620	Xeon E5-24xx, Xeon E5-14xx, Pentium 14xx	Sandy Bridge-EN
80621	Xeon E5-16xx, Xeon E5-26xx, Xeon E5-46xx	Sandy Bridge-EP-8, Sandy Bridge-EP-4
80622		Sandy Bridge-EP-8
80623	Core i3/i5/i7-2xxx, Pentium Gxxx, Xeon E3-12xx	Sandy Bridge-HE-4, Sandy Bridge-M-2
80627	Mobile Core i3/i5/i7-2xxxM, Pentium Bxxx, Celeron Bxxx	Sandy Bridge-HE-4, Sandy Bridge-H-2, Sandy Bridge-M-2
80631	Itanium 95xx	Poulson
80632	Atom E6x5C	Stellarton
80633	Core i7-48xx, -49xx	Ivy Bridge-E
80634	Xeon E5-24xx-v2, E5-14xx-v2, Pentium-14xx-v2	Ivy Bridge-EN
80635	Xeon E5-26xx-v2, E5-16xx-v2	Ivy Bridge-EP
80636	Xeon E7-v2	Ivy Bridge-EX
80637	Core i3/i5/i7-3xxx, Xeon E3-12xx-v2	Ivy Bridge
80638	Mobile Core i3/i5/i7-3xxxM	Ivy Bridge
80640	Atom Z24xx	Penwell
80641	Atom D2xxx, Atom N2xxx	Cedarview
80642	Atom Z2xxx	Penwell
80643	Xeon E5-14xx/24xx-v3	Haswell-EN
80644	Xeon E5-16xx/26xx-v3	Haswell-EP
80645	Xeon E7-48xx/88xx-v3	Haswell-EX
80646	Core i3/i5/i7 – 4xxx, Pentium G3xxx, Celeron G18xx, Xeon E3-12xx-v3	Haswell
80647	Mobile Core i5/i7 – 4xxxM	Haswell-H, Haswell-M
80648	Core i7-58xx, -59xx	Haswell-E
80649	Xeon Phi x100	Knight's Corner
80650	Atom Z27xx	Cloverview
80651	Atom Z25xx	Cloverview
80652	Atom Z34xx	Merrifield
80653	Atom Z36xx, Atom Z37xx, Atom E38xx, Celeron N28xx, Celeron J1xxx, Celeron J28xx, Celeron J29xx, Pentium A10xx, Pentium J2xxx, Pentium N35xx	Bay Trail-T, Bay Trail-I, Bay Trail-D, Bay Trail-M
80654	Atom C23xx	Avoton
80655	Atom C2356	Rangeley
80658	Core i3/i5/i7 – 5xxx, Core M – 5Yxx	Broadwell-Y, Broadwell-U, Broadwell-H
80660	Xeon E5-16xx-v4, Xeon E5-26xx-v4	Broadwell-EP
80661	Quark SoC X10xx	Clanton
80662	Core i3/i5/i7-6xxx, Core m3/m5/m7-6Yxx, Pentium G4xxx, Xeon E3-12xx v5, Xeon E3-15xxM v5	Skylake
80663	Atom Z35xx	Moorefield
80664	Atom x5-Z8xxx	Cherry Trail
80665	Atom x5-E8000, Celeron N3xxx, Pentium N37xx, Celeron J3xxx, Pentium J37xx	Braswell
80667	Xeon Phi x200 (standalone socketed processors)	Knights Landing
80668	Celeron N/J33xx, Pentium N/J42xx, Atom x5/7-E39xx	Apollo Lake
80671	Core i7-68xx, -69xx	Broadwell-E
80673	Xeon Bronze/Silver/Gold/Platinum x1xx, Xeon D-21xx, Xeon W-21xx, 3175X, Core i7/i9-7xxx, 9xxx	Skylake-X, Skylake-SP, Skylake-DE
80674	Xeon D-15xx	Broadwell
80677	Core i3/i5/i7-7xxx	Kaby Lake, Amber Lake
80679	Itanium 97xx	Kittson
80680	Celeron N/J4xxx, Pentium N/J5xxx	Gemini Lake
80682	Xeon D-16xx	Hewitt Lake
80683	Xeon Phi 72x5	Knights Mill
80684	Core i3/i5/i7-8xxx, -8Yxx, 9xxx	Coffee Lake, Whiskey Lake
80686	Xeon D-17xx, -18xx, -27xx, -28xx	Ice Lake
80689	Core i3/i5/i7-10xxGx, Xeon Bronze/Silver/Gold/Platinum x3xx, Xeon W-33xx	Ice Lake
80690	Core i3/i5/i7-11xxGx	Tiger Lake
80691	Core i3/i5-LxxGx	Lakefield
80692	Atom P5xxx	Snow Ridge
80695	Xeon Bronze/Silver/Gold/Platinum x2xx, Xeon W-32xx	Cascade Lake
80697	Celeron N45xx/51xx, Pentium Silver N60xx	Jasper Lake

Intel 807xx product codes


Product code	Marketing name(s)	Codename(s)
80701	Core i3/i5/i7/i9-10xxx	Comet Lake
80703	Atom X6xxx, Celeron N/J62xx, Pentium N/J64xx	Elkhart Lake
80706	Xeon Gold/Platinum x3xxH	Cooper Lake
80708	Core i5/i7/i9-11xxx	Rocket Lake
80711	Arc (Pro) Axxx	Alchemist
80713	Xeon Bronze/Silver/Gold/Platinum/Max x4xx, Xeon w3/w5/w7/w9-x4xx	Sapphire Rapids
80715	Atom X7xxx, Core i3/i5/i7/i9-12xxx, -13xxx, -14xxx, Core 3/5/7/9 1xx, 2xx, Processor 3xx, Nxxx	Alder Lake, Raptor Lake, Amston Lake, Bartlett Lake, Twin Lake
80719	Atom C5xxx	Parker Ridge
80720	Xeon 6xxxP	Granite Rapids
80722	Xeon Silver/Gold/Platinum x5xx	Emerald Rapids
80723	Core Ultra 5/7/9 1xx	Meteor Lake
80726	Arc (Pro) Bxxx	Battlemage
80729	Core Ultra 5/(X)7/(X)9 3xx	Panther Lake
80765	Atom C3xxx	Denverton
80767	Atom P6xxx	Grand Ridge
80768	Core Ultra 5/7/9 2xx	Arrow Lake
80771	Xeon 6xxxE	Sierra Forest
80776	Core 3/5/7 3xx	Wildcat Lake

Notes

↑The 4004's original goal was to equal the clock rate of the IBM 1620 Model I (1 MHz); this was not quite met.

References

↑Kennedy, Patrick (2026-06-01). "Intel Xeon 6+ Clearwater Forest is Out". ServeTheHome. Retrieved 2026-06-09.
↑"Intel Accidently Publishes Core Ultra 3 205 "Arrow Lake-S" CPU Specs". TechPowerUp. Retrieved 2025-09-01.
↑MSRP & Release date has very little info as intel has taken the CPU off of their website.
↑"Intel Core Ultra 9 288V specifications". CPU-World.
12Intel (2023-12-14). "Intel Core Ultra Ushers in the Age of the AI PC". Newsroom. Retrieved 2026-06-05.
↑Robinson, Cliff (2023-06-15). "Intel Overhauls Core Branding with Meteor Lake". ServeTheHome. Retrieved 2026-06-05.
↑Bonshor, Gavin. "Intel Announces 14th Gen Core Series For Desktop: Core i9-14900K, Core i7-14700K and Core i5-14600K". www.anandtech.com. Archived from the original on October 17, 2023. Retrieved 2023-10-17.
↑"Intel Launches Intel Core 14th Gen Desktop Processors for Enthusiasts". Intel. Archived from the original on October 17, 2023. Retrieved 2023-10-17.
↑"Intel Releases 14th Gen Core HX "Raptor Lake Refresh" Mobile Processors". TechPowerUP. 8 January 2024.
↑Bonshor, Gavin (March 9, 2022). "The Intel W680 Chipset Overview: Alder Lake Workstations Get ECC Memory and Overclocking Support". AnandTech. Archived from the original on April 14, 2022. Retrieved April 14, 2022.
↑https://www.techpowerup.com/cpu-specs/core-i9-13980hx.c3016.{{cite web}}: Missing or empty |title= (help)
↑https://www.techpowerup.com/cpu-specs/core-i5-13600hx.c3030.{{cite web}}: Missing or empty |title= (help)
↑https://www.techpowerup.com/cpu-specs/core-i9-13900hk.c3047.{{cite web}}: Missing or empty |title= (help)
↑https://www.techpowerup.com/cpu-specs/core-i9-13905h.c3049.{{cite web}}: Missing or empty |title= (help)
↑https://www.techpowerup.com/cpu-specs/core-i7-1370p.c3055.{{cite web}}: Missing or empty |title= (help)
↑https://www.techpowerup.com/cpu-specs/core-i7-1365u.c3070.{{cite web}}: Missing or empty |title= (help)
↑"Intel Core i5 10300H - Detailed Specification and Benchmarks - Cpuscores". cpuscores.com. Retrieved 2026-01-16.
↑"Intel Core i7-8700T: Detailed Specifications and Benchmark Ratings - CpuTronic". CpuTronic.com. Retrieved 2024-12-24.
↑"Intel Core i5-8500T: Detailed Specifications and Benchmark Ratings - CpuTronic". CpuTronic.com. Retrieved 2024-12-24.
↑"Intel Core i3-8100T: Detailed Specifications and Benchmark Ratings - CpuTronic". CpuTronic.com. Retrieved 2024-12-24.
↑"Intel Unveils Full Intel Core X-series Processor Family Specs". Intel Newsroom. Archived from the original on 2017-08-07. Retrieved 2017-08-07.
↑"GIGABYTE – Motherboard – Socket 1151 – GA-Z170-HD3 DDR3 (rev. 1.0)". Gigabyte.com. Retrieved November 2, 2015.
↑"Z170-P D3 – Overview". Asus. Retrieved November 2, 2015.
↑"Z170 Pro4/D3". ASRock. Retrieved November 2, 2015.
↑Cutress, Ian (August 5, 2015). "The Intel 6th Gen Skylake Review: Core i7-6700K and i5-6600K Tested". AnandTech. Retrieved January 24, 2018.{{cite web}}: CS1 maint: deprecated archival service (link)
↑"Intel Processors". Archived from the original on 2012-04-24. Retrieved 2013-01-28.
1 2 3"Intel Microprocessor Quick Reference Guide – Product Family". Archived from the original on 2010-03-04. Retrieved 2010-01-08.
↑HAYES, JOHN.P (1978). Computer Architecture and Organization. McGraw-Hill International Book Company. p. 201. ISBN 0-07-027363-4.
1 2 3Intel IAPX 86,88 User's Manual, August 1981, Intel order number 210201-001
1 2 3 4 5Badri Ram (1 September 2001). Adv Microprocessors Interfacing. Tata McGraw-Hill Education. pp. 208–. ISBN 978-0-07-043448-6.
↑Rant, Jon; "Extending the Legacy of Leadership: The 80386 Arrives", Intel Corporation, Special 32-Bit Issue Solutions, November/December 1985, page 2
↑Intel Processor Spec Finder for Celeron MArchived November 3, 2009, at the Wayback Machine
↑Not listed as an official model by Intel but used by Apple in their Intel-based Mac Mini, released March 2006 Archived March 20, 2009, at the Wayback Machine
↑"Intel Pentium Processor G6950 (3M Cache, 2.80 GHz) with SPEC Code(s) SLBMS". Ark.intel.com. 2010-07-13. Archived from the original on 2011-03-09. Retrieved 2010-07-29.
1 2"Intel Core X-series Processors in Intel's database on ark.intel.com". Archived from the original on 2017-12-08. Retrieved 2018-03-31.
↑ "معالجات برودويل على موقع ark.intel.com" . مؤرشف من الأصل بتاريخ 31 مارس 2018. تم الاطلاع عليه بتاريخ 31 مارس 2018 .
↑ "آرك: سكاي ليك" . مؤرشف من الأصل بتاريخ 31-03-2018 . تم الاطلاع عليه بتاريخ 31-03-2018 .
↑ CNX Software، معالج Intel Quark S1000 "Sue Creek" لدعم التعرف على الكلام على الشريحة ، 19 يونيو 2017.
↑ إنتل، إشعار تغيير المنتج رقم 847: إيقاف إنتاج المنتج F8680 ، 23 يوليو 1999. مؤرشف من الأصل في 15 أغسطس 2000.

روابط خارجية

[RCP-9] ١ ٢ ٣ ٤ السعر هو سعر البيع الموصى به للمستهلك (RCP) عند الإطلاق. سعر البيع الموصى به للمستهلك هو سعر البيع الذي تبيعه شركة إنتل للمعالجات لتجار التجزئة ومصنعي المعدات الأصلية. سعر البيع بالتجزئة الفعلي للمستهلكين أعلى.

[prefix-18] يتم تحديد الذاكرة الترانزستورية، مثل ذاكرة الوصول العشوائي (RAM) وذاكرة القراءة فقط (ROM) وذاكرة الفلاش وأحجام ذاكرة التخزين المؤقت بالإضافة إلى أحجام الملفات باستخدام المعاني الثنائية لـ K (1024¹ ) و M (1024² ) و G (1024³ ) وما إلى ذلك.

[28] The 4004's original goal was to equal the clock rate of the IBM 1620 Model I (1 MHz); this was not quite met.

[1] Kennedy, Patrick (2026-06-01). "Intel Xeon 6+ Clearwater Forest is Out". ServeTheHome. Retrieved 2026-06-09.

[2] "Intel Accidently Publishes Core Ultra 3 205 "Arrow Lake-S" CPU Specs". TechPowerUp. Retrieved 2025-09-01.

[3] MSRP & Release date has very little info as intel has taken the CPU off of their website.

[4] "Intel Core Ultra 9 288V specifications". CPU-World.

[:1-5] 12Intel (2023-12-14). "Intel Core Ultra Ushers in the Age of the AI PC". Newsroom. Retrieved 2026-06-05.

[6] Robinson, Cliff (2023-06-15). "Intel Overhauls Core Branding with Meteor Lake". ServeTheHome. Retrieved 2026-06-05.

[:2-7] Bonshor, Gavin. "Intel Announces 14th Gen Core Series For Desktop: Core i9-14900K, Core i7-14700K and Core i5-14600K". www.anandtech.com. Archived from the original on October 17, 2023. Retrieved 2023-10-17.

[:3-8] "Intel Launches Intel Core 14th Gen Desktop Processors for Enthusiasts". Intel. Archived from the original on October 17, 2023. Retrieved 2023-10-17.

[techpowerup.com-10] "Intel Releases 14th Gen Core HX "Raptor Lake Refresh" Mobile Processors". TechPowerUP. 8 January 2024.

[11] Bonshor, Gavin (March 9, 2022). "The Intel W680 Chipset Overview: Alder Lake Workstations Get ECC Memory and Overclocking Support". AnandTech. Archived from the original on April 14, 2022. Retrieved April 14, 2022.

[12] ttps://www.techpowerup.com/cpu-specs/core-i9-13980hx.c3016.{{cite web}}: Missing or empty |title= (help)

[13] ttps://www.techpowerup.com/cpu-specs/core-i5-13600hx.c3030.{{cite web}}: Missing or empty |title= (help)

[14] ttps://www.techpowerup.com/cpu-specs/core-i9-13900hk.c3047.{{cite web}}: Missing or empty |title= (help)

[15] ttps://www.techpowerup.com/cpu-specs/core-i9-13905h.c3049.{{cite web}}: Missing or empty |title= (help)

[16] ttps://www.techpowerup.com/cpu-specs/core-i7-1370p.c3055.{{cite web}}: Missing or empty |title= (help)

[17] ttps://www.techpowerup.com/cpu-specs/core-i7-1365u.c3070.{{cite web}}: Missing or empty |title= (help)

[19] "Intel Core i5 10300H - Detailed Specification and Benchmarks - Cpuscores". cpuscores.com. Retrieved 2026-01-16.

[20] "Intel Core i7-8700T: Detailed Specifications and Benchmark Ratings - CpuTronic". CpuTronic.com. Retrieved 2024-12-24.

[21] "Intel Core i5-8500T: Detailed Specifications and Benchmark Ratings - CpuTronic". CpuTronic.com. Retrieved 2024-12-24.

[22] "Intel Core i3-8100T: Detailed Specifications and Benchmark Ratings - CpuTronic". CpuTronic.com. Retrieved 2024-12-24.

[:0-23] "Intel Unveils Full Intel Core X-series Processor Family Specs". Intel Newsroom. Archived from the original on 2017-08-07. Retrieved 2017-08-07.

[24] "GIGABYTE – Motherboard – Socket 1151 – GA-Z170-HD3 DDR3 (rev. 1.0)". Gigabyte.com. Retrieved November 2, 2015.

[25] "Z170-P D3 – Overview". Asus. Retrieved November 2, 2015.

[26] "Z170 Pro4/D3". ASRock. Retrieved November 2, 2015.

[The_Intel_6th_Gen_Skylake_Review-27] Cutress, Ian (August 5, 2015). "The Intel 6th Gen Skylake Review: Core i7-6700K and i5-6600K Tested". AnandTech. Retrieved January 24, 2018.{{cite web}}: CS1 maint: deprecated archival service (link)

[29] "Intel Processors". Archived from the original on 2012-04-24. Retrieved 2013-01-28.

[intel1-30] 1 2 3"Intel Microprocessor Quick Reference Guide – Product Family". Archived from the original on 2010-03-04. Retrieved 2010-01-08.

[31] HAYES, JOHN.P (1978). Computer Architecture and Organization. McGraw-Hill International Book Company. p. 201. ISBN 0-07-027363-4.

[intel2-32] 1 2 3Intel IAPX 86,88 User's Manual, August 1981, Intel order number 210201-001

[Ram2001-33] 1 2 3 4 5Badri Ram (1 September 2001). Adv Microprocessors Interfacing. Tata McGraw-Hill Education. pp. 208–. ISBN 978-0-07-043448-6.

[34] Rant, Jon; "Extending the Legacy of Leadership: The 80386 Arrives", Intel Corporation, Special 32-Bit Issue Solutions, November/December 1985, page 2

[35] Intel Processor Spec Finder for Celeron MArchived November 3, 2009, at the Wayback Machine

[36] Not listed as an official model by Intel but used by Apple in their Intel-based Mac Mini, released March 2006 Archived March 20, 2009, at the Wayback Machine

[37] "Intel Pentium Processor G6950 (3M Cache, 2.80 GHz) with SPEC Code(s) SLBMS". Ark.intel.com. 2010-07-13. Archived from the original on 2011-03-09. Retrieved 2010-07-29.

[ark-core-x-series-38] 1 2"Intel Core X-series Processors in Intel's database on ark.intel.com". Archived from the original on 2017-12-08. Retrieved 2018-03-31.

[39] "معالجات برودويل على موقع ark.intel.com" . مؤرشف من الأصل بتاريخ 31 مارس 2018. تم الاطلاع عليه بتاريخ 31 مارس 2018 .

[40] "آرك: سكاي ليك" . مؤرشف من الأصل بتاريخ 31-03-2018 . تم الاطلاع عليه بتاريخ 31-03-2018 .

[41] CNX Software، معالج Intel Quark S1000 "Sue Creek" لدعم التعرف على الكلام على الشريحة ، 19 يونيو 2017.

[42] إنتل، إشعار تغيير المنتج رقم 847: إيقاف إنتاج المنتج F8680 ، 23 يوليو 1999. مؤرشف من الأصل في 15 أغسطس 2000.

[

[ 2 ]

[ 3 ]

[ 4 ]

[ 6 ]

[ أ ]

[ 9 ].

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[ 15 ]

[ 16 ]

[ ب ]

[ 17 ]

[ 18 ]

[ 19 ]

[ 20 ]

[ 22 ]

[ 23 ]

[ 24 ] .

[ 25 ]

[ أ ]

[ 26 ]

[ 27 ]

[28]

[29]

[30]

[31]

[32]

[33]

[34]

[35]

[36]

[37]

[38]

[39]
