TI MSP430

مع ذلك، توجد قيود تحول دون استخدامه في الأنظمة المدمجة الأكثر تعقيدًا . لا يحتوي معالج MSP430 على ناقل ذاكرة خارجي ، لذا فهو يقتصر على الذاكرة المدمجة، بسعة تصل إلى 512 كيلوبايت من ذاكرة الفلاش و66  كيلوبايت من ذاكرة الوصول العشوائي (RAM)، والتي قد تكون صغيرة جدًا للتطبيقات التي تتطلب مخازن مؤقتة كبيرة أو جداول بيانات. كذلك، على الرغم من احتوائه على وحدة تحكم DMA ، إلا أنه من الصعب جدًا استخدامها لنقل البيانات خارج الشريحة بسبب عدم وجود إشارة خرج DMA. ^{[ 6 ]}

يستخدم معالج MSP430 بنية فون نيومان ، مع مساحة عنوان واحدة للتعليمات والبيانات. يتم عنونة الذاكرة بالبايت ، ويتم دمج أزواج البايتات بنظام little-endian لتكوين كلمات من 16 بت .

يحتوي المعالج على 16 مسجلاً، كل منها 16 بت، ^{[ 7 ]} منها أربعة مخصصة لأغراض خاصة: R0 هو عداد البرنامج ، وR1 هو مؤشر المكدس ، وR2 هو مسجل الحالة ، وR3 هو "مولد ثوابت" يقرأ كصفر ويتجاهل عمليات الكتابة. تتيح ترميزات وضع العناوين الإضافية باستخدام R3 وR2 ما مجموعه ست قيم ثابتة شائعة الاستخدام (0، 1، 2، 4، 8، و-1) دون الحاجة إلى كلمة معامل مباشرة. أما المسجلات من R4 إلى R15 فهي متاحة للاستخدام العام.

مجموعة التعليمات بسيطة للغاية: تتكون من 27 تعليمة موزعة على ثلاث فئات. تظهر معظم التعليمات في نسخ لاحقة .B (بايت 8 بت) و .W (كلمة 16 بت)، وذلك حسب قيمة بت B/W: حيث تكون قيمة البت 1 في حالة 8 بت و0 في حالة 16 بت. غياب اللاحقة يعادل .W. تؤثر عمليات البايت على الذاكرة على البايت المُشار إليه فقط، بينما تؤدي عمليات البايت على المسجلات إلى مسح البايت الأكثر أهمية.

يُخزَّن إزاحة القفزة الموقعة ذات العشر بتات كإزاحة كلمة. تُضاعف الإزاحة قبل إضافتها إلى عداد البرنامج (PC). يمكن تنفيذ القفزات ذات الـ 16 بت باستخدام تعليمة MOVOR.ADD

تتكون التعليمات من 16 بت، متبوعة بكلمتين إضافيتين كحد أقصى، كل منهما 16 بت. تُحدد أنماط العنونة بواسطة حقلَي نمط عنونة المصدر (As) ذي البتّين، ونمط عنونة الوجهة (Ad) ذي البتّ الواحد. يمكن إنشاء بعض الإصدارات الخاصة باستخدام R0، وتُفسَّر الأنماط الأخرى غير العنونة المباشرة باستخدام R2 (سجل الحالة) وR3 (مولد الثوابت) تفسيرًا خاصًا. ولأن Ad يتكون من بتّ واحد فقط، فإنه لا يُمكنه تحديد سوى مجموعة فرعية من أنماط عنونة As.

تضيف أنماط العنونة المفهرسة كلمة امتداد بطول 16 بت إلى التعليمات. إذا كانت كل من المصدر والوجهة مفهرسة، فإن كلمة امتداد المصدر تأتي أولاً. يشير x إلى كلمة الامتداد التالية في سلسلة التعليمات في الجدول أدناه.

تستغرق التعليمات عمومًا دورة واحدة لكل كلمة يتم جلبها أو تخزينها، لذا تتراوح أوقات التعليمات من دورة واحدة لتعليمات السجل-السجل البسيطة إلى 6 دورات لتعليمات مع فهرسة كل من المصدر والوجهة.

تُضيف وحدة العنونة ذات 20 بت في معالج MSP430X تعليمات إضافية قد تتطلب ما يصل إلى 10 دورات ساعة. يتطلب ضبط أو مسح بت طرفي دورتي ساعة. كما تتطلب عملية القفز، سواءً نُفذت أم لا، دورتي ساعة. في سلسلة 2xx، يبلغ زمن دورة الساعة الرئيسية (MCLK) 125 نانوثانية عند تردد 16  ميجاهرتز.

يُسمح بالانتقال إلى عداد البرنامج وتنفيذ القفزات. على سبيل المثال، يتم تنفيذ العودة من الروتين الفرعي على النحو التالي MOV @SP+,PC.

عند استخدام R0 (PC) أو R1 (SP) مع وضع العنونة بالزيادة التلقائية، تتم زيادتهما دائمًا بمقدار اثنين. أما السجلات الأخرى (من R4 إلى R15) فتتم زيادتها بمقدار حجم المعامل، إما 1 أو 2 بايت.

يحتوي سجل الحالة على أربعة بتات للحالة الحسابية، وبت تمكين المقاطعة العامة، وأربعة بتات لتعطيل ساعات مختلفة للدخول في وضع الطاقة المنخفضة. عند معالجة مقاطعة، يحفظ المعالج سجل الحالة في المكدس ويمسح بتات الطاقة المنخفضة. إذا لم يُعدّل معالج المقاطعة سجل الحالة المحفوظ، فإن العودة من المقاطعة ستستأنف وضع الطاقة المنخفضة الأصلي.

تُنفَّذ العديد من التعليمات الإضافية كأسماء بديلة لأشكال التعليمات المذكورة أعلاه. على سبيل المثال، لا توجد تعليمة "العودة من روتين فرعي" محددة، ولكنها تُنفَّذ على النحو التالي MOV @SP+,PC. أما التعليمات المُحاكاة فهي:

لاحظ أنه يمكن تحديد الثوابت الفورية −1 (0xffff) و 0 و 1 و 2 و 4 و 8 في تعليمة من كلمة واحدة دون الحاجة إلى معامل فوري منفصل.

لا يدعم معالج MSP430 الأساسي ذاكرة (ذاكرة القراءة فقط + ذاكرة الوصول العشوائي + الأجهزة الطرفية) تتجاوز مساحة عناوينها البالغة 64 كيلوبايت. ولتوفير هذه الإمكانية، يستخدم إصدار موسع من MSP430 سجلات 20 بت ومساحة عناوين 20 بت، مما يسمح بسعة  ذاكرة تصل إلى 1 ميجابايت. ويستخدم هذا الإصدار نفس مجموعة التعليمات المستخدمة في الإصدار الأساسي، ولكن مع امتدادين:

1. عدد محدود من التعليمات ذات 20 بت للعمليات الشائعة، و
2. آلية عامة للكلمات البادئة يمكنها توسيع أي تعليمات إلى 20 بت.

تتضمن التعليمات الموسعة بعض القدرات الإضافية، ولا سيما عمليات الإزاحة متعددة البتات وعمليات التحميل/التخزين متعددة السجلات.

تستخدم العمليات ذات 20 بت لاحقة الطول "A" (للعنوان) بدلاً من .B أو .W. ولا تزال .W هي الخيار الافتراضي. وبشكل عام، تقوم العمليات الأقصر بمسح البتات العليا من سجل الوجهة.

التعليمات الجديدة هي كالتالي:

يمكن إضافة كلمة بادئة إلى جميع التعليمات الأخرى لتمديدها إلى 20 بت. تحتوي كلمة البادئة على بت إضافي لحجم المعامل، والذي يُدمج مع بت العرض/العرض الحالي لتحديد حجم المعامل. يوجد تركيب حجم واحد غير مستخدم؛ وتشير الدلائل إلى أنه قد يُستخدم في المستقبل لحجم معامل 32 بت. ^{[ 8 ]}

تأتي الكلمة البادئة بصيغتين، ويعتمد الاختيار بينهما على التعليمات اللاحقة. إذا احتوت التعليمات على أي معاملات غير مسجلة، فسيتم استخدام الصيغة البسيطة، التي توفر حقلين من 4 بتات لتمديد أي إزاحة أو قيمة ثابتة فورية في سلسلة التعليمات إلى 20 بتًا.

إذا كانت التعليمة تُنفذ من سجل إلى سجل، يُستخدم امتداد مختلف. يتضمن هذا الامتداد علامة "ZC" التي تمنع إدخال بت الحمل (مفيدة لتعليمات مثل DADD التي تستخدم بت الحمل دائمًا)، وعدد مرات التكرار. يُشفّر حقل من 4 بتات في الامتداد إما عدد مرات التكرار (من 0 إلى 15 تكرارًا بالإضافة إلى التنفيذ الأولي)، أو رقم سجل يحتوي على عدد مرات التكرار المكون من 4 بتات.

الكود المصدري التالي بلغة التجميع خاص ببرنامج فرعي يُسمى memcpy، يقوم بنسخ كتلة من كلمات البيانات ذات حجم محدد من موقع إلى آخر. يتم نسخ كتلة البيانات كلمةً كلمة.

 1000 1000 44B5 0000 1004 5325 1006 5336 1008 43FB 100A 4130 100 درجة مئوية

; memcpy -- ; نسخ كتلة من الذاكرة من موقع إلى آخر. ; ; سجلات الإدخال ; R4 - عنوان كتلة البيانات المصدر ; R5 - عنوان كتلة البيانات الهدف ; R6 - عدد الكلمات المراد نسخهاorg 1000h ;الأصل عند 1000h memcpy: mov.w @ r4 + , 0 ( r5 ) ;نسخ الكلمة من @r4 إلى @r5، وزيادة r4 add.w #2,r5 ;زيادة مؤشر الوجهة add.w #-1,r6 ;إنقاص عداد الكلمات jnz memcpy ;القفز إذا كان r6 ≠ 0 mov.w @ sp + , pc ;العودة end

إذا لم تكن هناك حاجة إلى الجهاز الطرفي، فيمكن استخدام الدبوس للإدخال/الإخراج للأغراض العامة. تُقسّم الدبابيس إلى مجموعات من 8 بت تُسمى "منافذ"، ويتم التحكم في كل منها بواسطة عدد من السجلات ذات 8 بت. في بعض الحالات، تُرتّب المنافذ في أزواج يمكن الوصول إليها كسجلات ذات 16 بت.

تُعرّف عائلة MSP430 أحد عشر منفذًا للإدخال/الإخراج، من P0 إلى P10، مع العلم أنه لا يوجد شريحة تُنفّذ أكثر من عشرة منها. يُنفّذ المنفذ P0 فقط في عائلة '3xx. أما المنافذ من P7 إلى P10 فتُنفّذ فقط في أكبر أفراد عائلتي '4xx و'2xx (ذات عدد الأطراف الأعلى). تحتوي أحدث عائلتي '5xx و'6xx على المنافذ من P1 إلى P11، وقد أُعيد تعيين سجلات التحكم لتوفير المزيد من أزواج المنافذ. يُتحكّم بكل منفذ بواسطة السجلات التالية. المنافذ التي لا تُنفّذ ميزات مُحدّدة (مثل المقاطعة عند تغيير الحالة) لا تُنفّذ السجلات المُقابلة لها.

P x IN

مدخل المنفذ x . هذا سجل للقراءة فقط، ويعكس الحالة الحالية لدبابيس المنفذ.

P x OUT

مخرج المنفذ x . يتم إخراج القيم المكتوبة إلى سجل القراءة/الكتابة هذا عبر الدبابيس المقابلة عند تهيئتها للإخراج.

نقطة × اتجاه

اتجاه بيانات المنفذ x . تُهيئ البتات المكتوبة كـ 1 الدبوس المقابل للإخراج. تُهيئ البتات المكتوبة كـ 0 الدبوس للإدخال.

P x SEL

تحديد وظيفة المنفذ x . تُهيئ البتات المكتوبة كـ 1 الدبوس المقابل للاستخدام بواسطة الجهاز الطرفي المتخصص. تُهيئ البتات المكتوبة كـ 0 الدبوس للإدخال/الإخراج للأغراض العامة. المنفذ 0 (في الأجزاء من سلسلة '3xx فقط) غير مُستخدم مع الأجهزة الطرفية الأخرى ولا يحتوي على سجل P0SEL.

P x REN

تفعيل مقاومة المنفذ x (للمنفذين '2xx و'5xx فقط). تُفعّل البتات المُعيّنة في هذا السجل مقاومات السحب الضعيفة لأعلى أو لأسفل على منافذ الإدخال/الإخراج المقابلة حتى عند تهيئتها كمدخلات. ويُحدد اتجاه السحب بواسطة البت المكتوب في سجل P x OUT.

P x DS

قوة محرك المنفذ x (5xx فقط). تُمكّن البتات المُعيّنة في هذا السجل من إخراج تيارات عالية. يؤدي ذلك إلى زيادة طاقة الإخراج، ولكنه قد يتسبب في تداخل كهرومغناطيسي (EMI).

يمكن للمنافذ من 0 إلى 2 توليد مقاطعات عند تغير المدخلات. وتُستخدم سجلات إضافية لضبط هذه الخاصية.

P x IES

تحديد حافة مقاطعة المنفذ x . يحدد هذا الخيار الحافة التي ستؤدي إلى ضبط بت IFG الخاص بالمنفذ x . عندما يتغير بت الإدخال من مطابقته لحالة IES الخاصة بالمنفذ x إلى عدم مطابقته لها (أي عندما يتغير بت في P x IES XOR P x IN من حالة المسح إلى حالة الضبط)، يتم ضبط بت IFG المقابل في المنفذ x .

P x IE

تفعيل مقاطعة المنفذ x . عند ضبط كل من هذا البت وبت P x IFG المقابل ، يتم توليد مقاطعة.

P x IFG

علامة مقاطعة المنفذ x . يتم ضبطها عندما يُجري الدبوس المقابل تغيير الحالة المطلوب من قِبل P x IES. لا يمكن مسحها إلا بواسطة البرنامج. (يمكن أيضًا ضبطها بواسطة البرنامج.)

P x IV

متجه مقاطعة المنفذ x (خاص بـ '5xx فقط). هذا السجل ذو 16 بت هو مُشفِّر أولوية يُستخدم لمعالجة مقاطعات تغيير الدبوس. إذا كان n هو بت المقاطعة ذو الرقم الأدنى المعلق في P x IFG والمُفعَّل في P x IE، فإن قراءة هذا السجل تكون 2n + 2. أما إذا لم يكن هناك بت كهذا، فتكون القراءة 0. يسمح عامل القياس 2 بالاستخدام المباشر كإزاحة في جدول التفرع . كما أن قراءة هذا السجل تُزيل علامة P x IFG المُبلَّغ عنها.

تُستخدم بعض المنافذ لأغراض خاصة، إما كمدخلات أو مخرجات. (على سبيل المثال، يمكن تهيئة منافذ المؤقت كمدخلات التقاط أو مخرجات PWM). في هذه الحالة، يتحكم بت P x DIR في أي من الوظيفتين يؤديها المنفذ عند ضبط بت P x SEL. إذا كانت هناك وظيفة خاصة واحدة فقط، فسيتم تجاهل P x DIR بشكل عام. يظل سجل P x IN قابلاً للقراءة حتى مع ضبط بت P x SEL، ولكن يتم تعطيل توليد المقاطعات. إذا كان بت P x SEL غير مضبوط، يتم تجميد مدخل الوظيفة الخاصة وفصله عن المنفذ الخارجي. كذلك، فإن تهيئة منفذ كمخرج للأغراض العامة لا يُعطّل توليد المقاطعات.

تناظري

• محول تناظري إلى رقمي

توفر سلسلة MSP430 نوعين من محولات الإشارة التناظرية إلى الرقمية (ADC): محولات تقريب متتالي بدقة 10 و12 بت ، بالإضافة إلى محول سيجما-دلتا بدقة 16 بت . وتتيح وحدات التحكم في نقل البيانات ومخزن مؤقت للتحويل والتحكم بسعة 16 كلمة لـ MSP430 تحويل العينات وتخزينها دون تدخل وحدة المعالجة المركزية، مما يقلل من استهلاك الطاقة.

• مجموعة تناظرية

يمكن تهيئة وحدة Analog Pool (A-POOL) كمحول تناظري رقمي (ADC)، أو محول رقمي تناظري (DAC)، أو مقارن، أو وحدة تحكم في الجهد (SVS)، أو مستشعر درجة حرارة. تتيح هذه الوحدة للمستخدم مرونةً في برمجة سلسلة من الوظائف التناظرية بإعداد واحد فقط.

• المقارن أ، أ+

توفر وحدة المقارنة في معالج MSP430 تحويلات دقيقة من الإشارات التناظرية إلى الرقمية. تراقب الإشارات التناظرية الخارجية وتوفر قياسات الجهد وقيمة المقاومة. تدعم أوضاع طاقة قابلة للتحديد.

• DAC12

وحدة DAC12 هي وحدة تحويل رقمي تناظري (DAC) ذات 12 بت، تعمل بجهد خرج محدد، وتتميز بإمكانية اختيار مرجع داخلي/خارجي، ووقت استقرار قابل للبرمجة لتحقيق استهلاك أمثل للطاقة. يمكن تهيئتها للعمل في وضع 8 أو 12 بت. عند وجود عدة وحدات DAC12، يمكن تجميعها معًا لتحديث البيانات بشكل متزامن.

• مضخمات العمليات

يتميز هذا الجهاز بمصدر طاقة واحد، وتشغيل بتيار منخفض مع مخارج كاملة النطاق وأوقات استقرار قابلة للبرمجة. خيارات التكوين التي يمكن تحديدها عبر البرنامج: وضع كسب الوحدة، وضع المقارنة، مضخم كسب قابل للبرمجة عاكس، مضخم كسب قابل للبرمجة غير عاكس، مضخم تفاضلي ومضخم قياس.

• سيجما-دلتا (SD)

تتميز وحدات SD16/SD16_A/SD24_A بمحولات تناظرية/رقمية من نوع سيجما-دلتا بدقة 16/24 بت مع مرجع داخلي 1.2 فولت. يحتوي كل محول على ما يصل إلى ثمانية مداخل متعددة الإرسال التفاضلي بالكامل، بما في ذلك مستشعر حرارة مدمج. تُعد هذه المحولات مُعدِّلات سيجما-دلتا من الدرجة الثانية ذات معدل أخذ عينات زائد قابل للتحديد يصل إلى 1024 (SD16_A/SD24_A) أو 256 (SD16).

المؤقتات

• مؤقت أساسي (BT)

يحتوي جهاز BT على مؤقتين مستقلين من 8 بت، يمكن توصيلهما على التوالي لتشكيل مؤقت/عداد من 16 بت. يمكن قراءة وكتابة بيانات كلا المؤقتين بواسطة البرمجيات. تم تطوير جهاز BT ليتضمن ساعة توقيت حقيقية مدمجة. ويقوم تقويم داخلي بتعويض الأشهر التي تقل أيامها عن 31 يومًا، ويتضمن تصحيحًا للسنوات الكبيسة.

• ساعة الوقت الحقيقي

وحدات RTC_A/B عبارة عن وحدات عداد أجهزة 32 بت، توفر عدادات الساعة مع تقويم، ومنبه قابل للبرمجة، ومعايرة. تتضمن وحدة RTC_B نظام بطارية احتياطية قابل للتبديل، مما يتيح لوحدة RTC العمل عند انقطاع مصدر الطاقة الرئيسي.

• مؤقتات 16 بت

المؤقتات A وB وD عبارة عن مؤقتات/عدادات غير متزامنة ذات 16 بت، مزودة بما يصل إلى سبعة سجلات التقاط/مقارنة وأنماط تشغيل متنوعة. تدعم هذه المؤقتات عمليات التقاط/مقارنة متعددة، ومخرجات تعديل عرض النبضة (PWM)، وتوقيت الفترات الزمنية. كما تتميز بقدرات مقاطعة واسعة. يُضيف المؤقت B ميزات إضافية مثل أطوال مؤقت قابلة للبرمجة (8 أو 10 أو 12 أو 16 بت) وتحديثات سجلات المقارنة ذات المخزن المؤقت المزدوج، بينما يُضيف المؤقت D  وضعًا عالي الدقة (4 نانوثانية).

• برنامج مراقبة (WDT+)

يقوم جهاز WDT+ بإعادة تشغيل النظام بشكل مُتحكم به بعد حدوث مشكلة برمجية. إذا انقضت الفترة الزمنية المُحددة، يتم إعادة ضبط النظام. في حال عدم الحاجة إلى وظيفة مراقبة النظام في تطبيق ما، يُمكن تهيئة الوحدة كمؤقت زمني لتوليد مقاطعات على فترات زمنية مُحددة.

نظام

• معيار التشفير المتقدم (AES)

تقوم وحدة تسريع AES بتشفير وفك تشفير البيانات ذات 128 بت باستخدام مفاتيح 128 بت وفقًا لمعيار التشفير المتقدم في الأجهزة، ويمكن تهيئتها باستخدام برامج المستخدم.

• إعادة ضبط انقطاع التيار الكهربائي (BOR)

تكتشف دائرة إعادة التشغيل (BOR) انخفاض جهد التغذية وتعيد ضبط الجهاز عن طريق إرسال إشارة إعادة التشغيل عند توصيل الطاقة أو فصلها. تبقى دائرة إعادة التشغيل (BOR) الخاصة بوحدة التحكم الدقيقة MSP430 في وضع الطاقة الصفرية قيد التشغيل باستمرار، حتى في جميع أوضاع الطاقة المنخفضة.

• وحدة تحكم الوصول المباشر للذاكرة (DMA)

تقوم وحدة التحكم DMA بنقل البيانات من عنوان إلى آخر عبر نطاق العناوين بالكامل دون تدخل وحدة المعالجة المركزية. تزيد وحدة DMA من إنتاجية الوحدات الطرفية وتقلل من استهلاك الطاقة في النظام. تحتوي الوحدة على ما يصل إلى ثلاث قنوات نقل مستقلة.

على الرغم من كفاءة نظام DMA الفرعي في معالج MSP430، إلا أنه يعاني من عدة عيوب، أبرزها غياب إشارة نقل خارجية. فمع إمكانية بدء عملية نقل DMA خارجيًا، لا يوجد مؤشر خارجي على اكتمالها. ونتيجةً لذلك، يقتصر نقل البيانات عبر DMA من وإلى المصادر الخارجية على عمليات نقل بايتات محددة مسبقًا، بدلًا من نقل كتل كاملة تلقائيًا عبر DMA. وهذا قد يُؤدي إلى تعقيد كبير (كأن يتطلب تعديلات يدوية مكثفة على الكود) عند تنفيذ اتصالات بين المعالجات أو بين المعالج وUSB. ^{[ 6 ]} يستخدم المرجع المذكور نمط مؤقت غير شائع لتوليد إشارات عالية السرعة لنقل البيانات عبر DMA. ولا تتمتع المؤقتات بالمرونة الكافية لتعويض غياب إشارة نقل DMA الخارجية بسهولة.

تؤدي عمليات الوصول المباشر إلى الذاكرة (DMA) التي تتضمن نقل الكلمات إلى مواقع البايت إلى اقتطاع البيانات إلى 8 بتات بدلاً من تحويلها إلى عمليات نقل بايتين. وهذا يجعل استخدام DMA مع قيم A/D أو D/A ذات 16 بت أقل فائدة مما ينبغي (مع أنه من الممكن نقل هذه القيم عبر منفذ A أو B في بعض إصدارات MSP 430 باستخدام إشارة تشغيل خارجية مرئية لكل عملية نقل، مثل خرج المؤقت).

• وحدة المحاكاة المحسّنة (EEM)

توفر وحدة EEM مستويات مختلفة من ميزات تصحيح الأخطاء، مثل 2-8 نقاط توقف للأجهزة، ونقاط توقف معقدة، وإيقاف العملية عند حدوث قراءة/كتابة في عنوان محدد، وغير ذلك. وهي مُدمجة في جميع أجهزة MSP430 التي تعتمد على ذاكرة الفلاش.

• مضاعف الأجهزة

تتضمن بعض طرازات MSP430 وحدة ضرب أجهزة مُرتبطة بالذاكرة، تُنفذ عمليات ضرب وتجميع متنوعة بدقة 16×16+32→33 بت. وعلى غير المعتاد في MSP430، تحتوي هذه الوحدة على سجل ضمني للكتابة فقط بسعة 2 بت، مما يجعل تبديل السياق شبه مستحيل . لا تتداخل هذه الوحدة مع أنشطة وحدة المعالجة المركزية، ويمكن الوصول إليها عبر DMA. يدعم سجل MPY في جميع أجهزة MSP430F5xx وبعض أجهزة MSP430F4xx دقة تصل إلى 32 بت × 32 بت.

السجلات الثمانية المستخدمة هي:

عنوان	اسم	وظيفة
0x130	MPY	المعامل 1 لعملية الضرب غير الموقع
0x132	MPYS	المعامل 1 لعملية الضرب الموقّع
0x134	ماك	المعامل 1 لعملية الضرب والتجميع غير الموقعة
0x136	ماك	المعامل 1 لعملية الضرب والتجميع الموقعة
0x138	OP2	المعامل الثاني لعملية الضرب
0x13A	ResLo	نتيجة الضرب المنخفضة
0x13C	ResHi	نتيجة مضاعفة عالية
0x13E	SumExt	تنفيذ عملية الضرب والتجميع

يُكتب المعامل الأول في أحد أربعة سجلات ذات 16 بت. ويحدد العنوان المكتوب العملية التي ستُنفذ. وبينما يمكن قراءة القيمة المكتوبة من أي من السجلات، لا يمكن استعادة رقم السجل المكتوب إليه.

إذا كانت عملية الضرب والتجميع مطلوبة، فيجب أيضًا تهيئة سجلات ResLoو .ResHi

بعد ذلك، في كل مرة تُجرى فيها عملية كتابة على OP2السجل، تُجرى عملية ضرب ويُخزن الناتج أو يُضاف إلى سجلات النتائج. SumExtالسجل هو سجل للقراءة فقط، ويحتوي على بت الحمل الناتج عن عملية الجمع (0 أو 1 في حالة الضرب غير المُوَقَّع)، أو امتداد الإشارة للمجموع ذي 32 بت (0 أو -1) في حالة الضرب المُوَقَّع. في حالة الضرب المُوَقَّع المُجمَّع، SumExtيجب دمج القيمة مع البت الأكثر أهمية من SumHiالمحتويات السابقة لتحديد نتيجة الحمل الحقيقية (-1 أو 0 أو +1).

تتوفر النتيجة بعد ثلاث دورات ساعة من التأخير، وهو الوقت اللازم لجلب التعليمات التالية وكلمة الفهرس التالية. لذا، يكون التأخير غير ملحوظ في العادة. ولا يلزم تأخير صريح إلا عند استخدام نمط عنونة غير مباشر لجلب النتيجة.

• وحدة حماية الذاكرة (MPU)

تحمي وحدة المعالجة المركزية FRAM من الكتابة العرضية إلى أجزاء الذاكرة المخصصة للقراءة فقط، أو من تنفيذ التعليمات البرمجية من ذاكرة ثابتة. ويمكن لهذه الوحدة تحديد أي تقسيم للذاكرة باستخدام عنونة على مستوى البت، مما يجعل الذاكرة بأكملها متاحة لعمليات القراءة والكتابة والتنفيذ في أجهزة FRAM.

• وحدة إدارة الطاقة (PMM)

تُولّد وحدة إدارة الطاقة جهد تغذية للمنطق الأساسي، وتوفر آليات متعددة للإشراف على كلٍ من الجهد المُطبّق على الجهاز والجهد المُولّد للمنطق الأساسي ومراقبته. وهي مُدمجة مع مُنظّم جهد منخفض التسرب (LDO)، ووحدة إعادة ضبط عند انخفاض الجهد (BOR)، ووحدة إشراف ومراقبة لجهد التغذية.

• مشرف الجهد الكهربائي للإمداد (SVS)

وحدة SVS هي وحدة قابلة للتهيئة تُستخدم لمراقبة جهد تغذية AVCC أو جهد خارجي. يمكن تهيئة وحدة SVS لتفعيل مؤشر أو توليد إعادة ضبط عند التشغيل (POR) عندما ينخفض ​​جهد التغذية أو الجهد الخارجي عن عتبة يحددها المستخدم.

الاتصال والتفاعل

• منافذ الإدخال/الإخراج التي تعمل باللمس السعوي

توفر وحدة الإدخال/الإخراج المدمجة بتقنية اللمس السعوي العديد من المزايا لتطبيقات أزرار اللمس وأشرطة التمرير اللمسية. لا يتطلب النظام مكونات خارجية لتوليد التذبذب الذاتي (مما يقلل من تكلفة المواد)، ويمكن توصيل المكثف (الذي يحدد تردد التذبذب الذاتي) مباشرةً. إضافةً إلى ذلك، لا حاجة إلى مُضاعِفات إشارة خارجية للسماح بتوصيل عدة نقاط، ويمكن لكل نقطة إدخال/إخراج أن تعمل مباشرةً كمدخل استشعار سعوي.  يضمن التخلف المغناطيسي الذي يبلغ حوالي 0.7 فولت تشغيلًا مستقرًا. تتم عملية التحكم والتسلسل بالكامل عبر البرمجيات.

• وحدات الإدخال/الإخراج للأغراض العامة

تحتوي أجهزة MSP430 على ما يصل إلى 12 منفذ إدخال/إخراج رقمي. كل منفذ مزود بثمانية دبابيس إدخال/إخراج. يمكن تهيئة كل دبوس إدخال/إخراج كمدخل أو مخرج، ويمكن قراءته أو الكتابة إليه بشكل فردي. يتمتع المنفذان P1 وP2 بخاصية المقاطعة. تتميز أجهزة MSP430F2xx وF5xx وبعض أجهزة F4xx بمقاومات سحب مدمجة قابلة للتهيئة بشكل فردي، سواءً للأعلى أو للأسفل.

• واجهة أمامية للترددات اللاسلكية دون الجيجا هرتز

يوفر جهاز الإرسال والاستقبال المرن CC1101 بترددات أقل من 1  جيجاهرتز الحساسية وأداء الحجب اللازمين لتحقيق روابط اتصال ناجحة في أي بيئة ترددات لاسلكية. كما يتميز باستهلاك منخفض للطاقة ويدعم معدلات بيانات وأنماط تعديل مرنة.

• USART (UART، SPI، I²C)

تدعم واجهة الإرسال/الاستقبال المتزامنة/غير المتزامنة العالمية (USART) الاتصال غير المتزامن عبر RS-232 والاتصال المتزامن عبر SPI باستخدام وحدة أجهزة واحدة. كما تدعم وحدات USART الخاصة بمعالج MSP430F15x/16x بروتوكول I²C، ومعدل نقل بيانات قابل للبرمجة، وإمكانية المقاطعة المستقلة للاستقبال والإرسال.

• USB

وحدة USB متوافقة تمامًا مع مواصفات USB 2.0، وتدعم التحكم، والمقاطعة، ونقل البيانات المجمعة بسرعة 12  ميجابت في الثانية (السرعة الكاملة). تدعم الوحدة عمليات تعليق USB واستئنافه وتنشيطه عن بُعد، ويمكن تهيئتها لما يصل إلى ثماني نقاط إدخال وثماني نقاط إخراج. تتضمن الوحدة واجهة فيزيائية مدمجة (PHY)؛ وحلقة قفل الطور (PLL) لتوليد إشارة ساعة USB؛ ونظام إمداد طاقة مرن يُمكّن الأجهزة التي تعمل بالطاقة عبر ناقل البيانات أو ذاتيًا.

• USCI (UART، SPI، I²C، LIN، IrDA)

تتميز وحدة واجهة الاتصال التسلسلي العالمية (USCI) بقناتين مستقلتين يمكن استخدامهما في آن واحد. تدعم القناة غير المتزامنة (USCI_A) وضع UART، ووضع SPI، وتشكيل النبضات لتقنية IrDA، والكشف التلقائي عن معدل الباود لاتصالات LIN. أما القناة المتزامنة (USCI_B) فتدعم وضعي I²C وSPI.

• USI (SPI، I²C)

وحدة واجهة الاتصال التسلسلي العالمية (USI) هي واجهة اتصال تسلسلي متزامنة بطول بيانات يصل إلى 16 بت ويمكنها دعم اتصالات SPI و I²C بأقل قدر من البرامج.

• تعديل الأشعة تحت الحمراء

تتوفر هذه الميزة في رقاقات سلسلة MSP430FR4xxx و MSP430FR2xxx، ويتم ضبطها عبر مجموعة سجلات SYSCFG. تتصل هذه الوحدة الطرفية بوحدات طرفية أخرى (المؤقتات، eUSCI_A) لتوليد إشارة معدلة بالأشعة تحت الحمراء على طرف الإخراج. ^{[ 9 ]}

القياس

• ESP430 (مدمج في أجهزة FE42xx)

تقوم وحدة ESP430CE بإجراء حسابات القياس بشكل مستقل عن وحدة المعالجة المركزية. تحتوي الوحدة على معالج SD16 منفصل، ومضاعف للأجهزة، ومحرك معالج ESP430 المدمج لتطبيقات قياس الطاقة أحادية الطور.

• واجهة المسح الضوئي (SIF)

تُستخدم وحدة SIF، وهي عبارة عن آلة حالة قابلة للبرمجة بواجهة أمامية تناظرية، لقياس الحركة الخطية أو الدورانية تلقائيًا بأقل استهلاك ممكن للطاقة. تدعم هذه الوحدة أنواعًا مختلفة من مستشعرات LC والمستشعرات المقاومة، بالإضافة إلى ترميز التربيع.

عرض

• شاشة LCD/شاشة LCD_A/شاشة LCD_B

تتحكم وحدة LCD/LCD_A مباشرةً بشاشات LCD لما يصل إلى 196 جزءًا. تدعم شاشات LCD الثابتة، وشاشات LCD ثنائية وثلاثية ورباعية التعدد. تحتوي وحدة LCD_A على مضخة شحن مدمجة للتحكم في التباين. تُمكّن وحدة LCD_B من وميض الأجزاء الفردية بذاكرة وميض منفصلة.

• LCD_E

تأتي وحدة التحكم LCD_E مع وحدات التحكم الدقيقة من سلسلة MSP430FR4xxx الأحدث، وتُشغّل شاشات LCD مباشرةً حتى 448 جزءًا. تدعم شاشات LCD الثابتة، وشاشات LCD ثنائية وثلاثية ورباعية وخماسية وسداسية وسباعية وثمانية (مع انحياز 1/3). يمكن إعادة برمجة دبابيس الأجزاء والدبابيس المشتركة إلى دبابيس تشغيل شاشة LCD المتاحة. يمكن تشغيل هذه الوحدة الطرفية في وضع الطاقة المنخفضة LPM3.5 (تشغيل ساعة الوقت الحقيقي + إيقاف تشغيل نواة المعالج الرئيسية). ^{[ 9 ]}

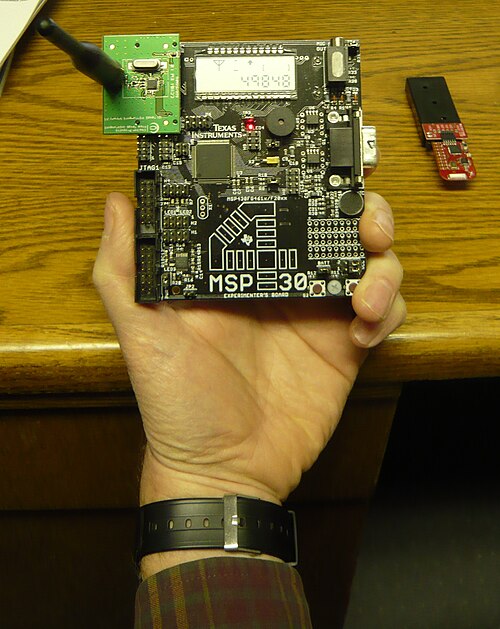

لقد عالجت شركة TI مشكلة الميزانية المحدودة من خلال توفير لوحة تجريبية صغيرة جدًا، eZ430-F2013 ، على ذاكرة USB (أصبحت الآن قديمة). سهّل هذا على المصممين اختيار شريحة MSP430 لمنصات تطوير منخفضة التكلفة يمكن استخدامها مع جهاز كمبيوتر. تحتوي eZ430-F2013 على متحكم دقيق MSP430F2013 على لوحة نماذج أولية قابلة للفصل، وقرص مضغوط مرفق ببرامج التطوير. وهي مفيدة للمدارس والهواة والمخترعين المنزليين. كما أنها تحظى بترحيب المهندسين في الشركات الكبيرة الذين يعملون على مشاريع نماذج أولية في ظل قيود الميزانية الرأسمالية.

أصدرت شركة تكساس إنسترومنتس لوحة MSP430 LaunchPad في يوليو 2010 بسعر 4.30 دولارًا أمريكيًا. تحتوي لوحة MSP430 LaunchPad على محاكي ذاكرة فلاش مدمج ، ومنفذ USB ، ومؤشرين ضوئيين LED قابلين للبرمجة ، وزر ضغط قابل للبرمجة. ^{[ 13 ]} كما تتوفر لوحة درع إضافية لتسهيل تجربة استخدام لوحة LaunchPad .

وقد قامت شركة TI منذ ذلك الحين بتوفير العديد من منصات الإطلاق الجديدة القائمة على منصة MSP430:

• يتميز MSP-EXP430F5529LP بوحدة التحكم الدقيقة MSP430F5529 القادرة على التعامل مع أجهزة USB، مع  ذاكرة فلاش بسعة 128 كيلوبايت وذاكرة  SRAM بسعة 8 كيلوبايت .
• يتميز MSP-EXP430FR5969 بوحدة التحكم الدقيقة MSP430FR5969 FRAM التي تحتوي على ذاكرة FRAM بسعة 64  كيلوبايت وذاكرة  SRAM بسعة 2 كيلوبايت
• يتميز MSP-EXP430FR4133 بوحدة التحكم الدقيقة MSP430FR4133 FRAM مع  ذاكرة FRAM سعة 16 كيلوبايت،  وذاكرة SRAM سعة 2 كيلوبايت، وشاشة LCD مدمجة.
• يتميز MSP-EXP430FR6989 بوحدة التحكم الدقيقة MSP430FR6989 FRAM مع  ذاكرة FRAM سعة 128 كيلوبايت،  وذاكرة SRAM سعة 2 كيلوبايت، وشاشة LCD مدمجة، وواجهة مسح ضوئي موسعة.
• تتميز وحدة MSP-EXP430FR2311 بوحدة التحكم الدقيقة MSP430FR2311 FRAM المزودة بذاكرة FRAM سعة 4  كيلوبايت،  وذاكرة SRAM سعة 1 كيلوبايت، ومضخم عمليات، ومضخم مقاومة تحويلية.
• تتميز وحدة MSP-EXP430FR2433 بوحدة التحكم الدقيقة MSP430FR2433 FRAM التي تحتوي على ذاكرة FRAM بسعة 15.5  كيلوبايت  وذاكرة SRAM بسعة 4 كيلوبايت
• تتميز وحدة MSP-EXP430FR2355 بمعالج MSP430FR2355 FRAM MCU الذي يحتوي على  ذاكرة FRAM بسعة 32 كيلوبايت،  وذاكرة SRAM بسعة 4 كيلوبايت، ومحول تناظري رقمي (ADC) بدقة 12 بت، ومحول رقمي تناظري (DAC) بدقة 12 بت، ومضخم عمليات/مضخم قابل للبرمجة (PGA)، ووحدة تحكم في المقاطعات المتداخلة (ICC).
• يتميز MSP-EXP430FR5994 بوحدة التحكم الدقيقة MSP430FR5994 FRAM مع  ذاكرة FRAM سعة 256 كيلوبايت،  وذاكرة SRAM سعة 8 كيلوبايت، ومحول تناظري رقمي 12 بت، ووحدة معالجة الإشارات الرقمية LEA DSP الطرفية.

تتضمن جميع منصات الإطلاق الثلاث هذه مصحح أخطاء JTAG بتقنية eZ-FET مع منفذ UART خلفي  بسرعة تصل إلى 1 ميجابت/ثانية. أما منصات إطلاق FRAM (مثل MSP-EXP430FR5969 وMSP-EXP430FR4133) فتتضمن ميزة EnergyTrace، وهي ميزة يدعمها برنامج Code Composer Studio IDE من TI لمراقبة وتحليل استهلاك الطاقة.

تُعدّ سلسلة MSP430x1xx الجيل الأول المزود بذاكرة فلاش. وهي عمومًا أكثر كفاءة من الجيل '3xx، ولكنها تفتقر إلى وحدة تحكم LCD مدمجة . توفر وحدات التحكم الدقيقة هذه، التي تعتمد على ذاكرة فلاش أو ذاكرة قراءة فقط (ROM) وتتميز باستهلاكها المنخفض جدًا للطاقة، أداءً يصل إلى 8 ملايين عملية حسابية في الثانية (MIPS)، وجهد  تشغيل يتراوح بين 1.8 و3.6 فولت، وسعة ذاكرة فلاش تصل إلى 60  كيلوبايت، بالإضافة إلى مجموعة واسعة من الأجهزة الطرفية التناظرية والرقمية.

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 0.1 ميكرو أمبير
  •  وضع الساعة في الوقت الحقيقي 0.7 ميكرو أمبير
  • 200  ميكرو أمبير / MIPS نشط
  • يتميز بخاصية الاستيقاظ السريع من وضع الاستعداد في أقل من 6  ميكروثانية.

• معلمات الجهاز
  • خيارات الفلاش: 1-60  كيلوبايت
  • خيارات ذاكرة القراءة فقط (ROM): 1-16  كيلوبايت
  • ذاكرة الوصول العشوائي: 128 بايت - 10  كيلوبايت
  • خيارات GPIO: 14، 22، 48 دبوسًا
  • خيارات محول الإشارة التناظرية إلى الرقمية: الميل، وSAR ذو 10 و12 بت
  • وحدات طرفية مدمجة أخرى: محول رقمي تناظري 12 بت، ما يصل إلى مؤقتين 16 بت، مؤقت مراقبة، إعادة ضبط عند انخفاض الجهد، وحدة SVS، وحدة USART (UART، SPI)، DMA، مضاعف 16×16، وحدة المقارنة A، مستشعر درجة الحرارة

تُشبه سلسلة MSP430F2xx سلسلة 1xx، لكنها تعمل باستهلاك طاقة أقل، وتدعم ترددات تصل إلى 16 ميجاهرتز ،  وتتميز بساعة داخلية أكثر دقة (±2%)، مما يُسهّل تشغيلها دون الحاجة إلى بلورة خارجية. توفر هذه الأجهزة فائقة الكفاءة في استهلاك الطاقة، والمبنية على ذاكرة فلاش،  نطاق تشغيل يتراوح بين 1.8 و3.6 فولت. وهي مزودة بمذبذب منخفض الطاقة للغاية (VLO)، ومقاومات سحب داخلية، وخيارات ذات عدد قليل من الأطراف.

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 0.1 ميكرو أمبير
  •  وضع الاستعداد 0.3 ميكرو أمبير (VLO)
  •  وضع الساعة في الوقت الحقيقي 0.7 ميكرو أمبير
  • 220  ميكرو أمبير / MIPS نشط
  • تتميز هذه الخاصية بالاستيقاظ فائق السرعة من وضع الاستعداد في أقل من 1  ميكروثانية

• معلمات الجهاز
  • خيارات الفلاش: 1-120  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): 128  بايت - 8  كيلوبايت
  • خيارات منافذ الإدخال/الإخراج العامة (GPIO): 10، 11، 16، 24، 32، و48 منفذًا
  • خيارات محول الإشارة التناظرية إلى الرقمية: الميل، وSAR ذو 10 و12 بت، وSigma Delta ذو 16 و24 بت
  • ملحقات متكاملة أخرى: مكبرات تشغيلية، محول رقمي تناظري 12 بت، ما يصل إلى مؤقتين 16 بت، مؤقت مراقبة، إعادة ضبط عند انخفاض الجهد، وحدة SVS، وحدة USI (I²C، SPI)، وحدة USCI، DMA، مضاعف 16×16، وحدة المقارنة A+، مستشعر درجة الحرارة

تتميز سلسلة MSP430G2xx Value Series بوحدات تحكم دقيقة فائقة الكفاءة في استهلاك الطاقة تعتمد على ذاكرة فلاش، وتصل سرعتها إلى 16 مليون تعليمات في الثانية، وتعمل بجهد يتراوح بين 1.8 و3.6 فولت. وتشمل هذه السلسلة مذبذبًا منخفض الطاقة للغاية (VLO)، ومقاومات سحب داخلية، وخيارات ذات عدد قليل من الأطراف، بأسعار أقل من سلسلة MSP430F2xx.

• استهلاك منخفض للطاقة للغاية، يصل إلى (2.2  فولت):
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 0.1 ميكرو أمبير
  • 0.4  ميكرو أمبير وضع الاستعداد (VLO)
  •  وضع الساعة في الوقت الحقيقي 0.7 ميكرو أمبير
  • 220  ميكرو أمبير / MIPS نشط
  • استيقاظ فائق السرعة من وضع الاستعداد في أقل من 1 ميكروثانية

• معلمات الجهاز
  • خيارات الفلاش: 0.5–56  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): 128 بايت - 4  كيلوبايت
  • خيارات GPIO: 10، 16، 24، 32 دبوسًا
  • خيارات محول الإشارة التناظرية إلى الرقمية: الميل، SAR ذو 10 بت
  • ملحقات متكاملة أخرى: مدخلات/مخرجات تعمل باللمس السعوي، ما يصل إلى 3 مؤقتات 16 بت، مؤقت مراقبة، إعادة ضبط عند انخفاض الجهد، وحدة USI (I²C، SPI)، وحدة USCI، Comparator_A+، مستشعر درجة الحرارة

تُعدّ سلسلة MSP430x3xx أقدم الأجيال، حيث صدرت بين عامي 1995 و1998. [ 14 ^{] صُمّم معالج} MSP430 كخليفة لمعالج TSS400 لأجهزة القياس التي تعمل بالبطاريات. ^{[ 15 ]} احتوت جميع معالجات MSP430x3xx على وحدة تحكم LCD مدمجة، بالإضافة إلى مذبذب رقمي مُتحكّم به (DCO) مع حلقة قفل التردد (FLL) لتوفير ساعة نظام مستقرة (من 1 إلى 4  ميجاهرتز) باستخدام بلورة منخفضة التردد (32 كيلوهرتز  ). ^{[ 16 ]} لا يدعم هذا الجيل ذاكرة EEPROM ، بل يدعم فقط ذاكرة ROM المقنعة وذاكرة EPROM القابلة للمسح بالأشعة فوق البنفسجية والبرمجة لمرة واحدة . توفر الأجيال اللاحقة خيارات ذاكرة الفلاش وذاكرة ROM المقنعة فقط . تعمل هذه الأجهزة بجهد يتراوح بين 2.5 و5.5 فولت، وتصل سعة ذاكرة ROM فيها إلى 32  كيلوبايت.

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 0.1 ميكرو أمبير
  •  وضع الساعة في الوقت الحقيقي 0.9 ميكرو أمبير
  • 160  ميكرو أمبير / MIPS نشط
  • يتميز بخاصية الاستيقاظ السريع من وضع الاستعداد في أقل من 6  ميكروثانية.

• معلمات الجهاز:
  • خيارات ذاكرة القراءة فقط (ROM): 2-32  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): 512 بايت - 1  كيلوبايت
  • خيارات GPIO: 14، 40 دبوسًا
  • خيارات محول الإشارة التناظرية إلى الرقمية: الميل، SAR 14 بت
  • الأجهزة الطرفية المدمجة الأخرى: وحدة تحكم شاشة LCD، ومضاعف

تُشبه سلسلة MSP430x4xx سلسلة الجيل 1xx، ولكنها تتضمن وحدة تحكم LCD مدمجة، وهي أكبر حجمًا وأكثر كفاءة في كثير من الأحيان. توفر هذه الأجهزة، التي تعتمد على ذاكرة فلاش أو ذاكرة قراءة فقط (ROM)، أداءً يتراوح بين 8 و16 مليون عملية حسابية في الثانية (MIPS) عند جهد تشغيل يتراوح بين 1.8 و3.6 فولت، مع دعم FLL وSVS. تُعد هذه السلسلة مثالية لتطبيقات قياس الطاقة المنخفضة والتطبيقات الطبية .

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 0.1 ميكرو أمبير
  •  وضع الساعة في الوقت الحقيقي 0.7 ميكرو أمبير
  • 200  ميكرو أمبير / MIPS نشط
  • يتميز بخاصية الاستيقاظ السريع من وضع الاستعداد في أقل من 6  ميكروثانية.

• معلمات الجهاز:
  • خيارات ذاكرة الفلاش/ذاكرة القراءة فقط: 4 - 120  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): 256 بايت - 8  كيلوبايت
  • خيارات منافذ الإدخال/الإخراج العامة (GPIO): 14، 32، 48، 56، 68، 72، 80 منفذًا
  • خيارات محول الإشارة التناظرية إلى الرقمية: الميل، وSAR ذو 10 و12 بت، وSigma Delta ذو 16 بت
  • وحدات طرفية متكاملة أخرى: SCAN_IF، ESP430، محول رقمي تناظري 12 بت، مضخمات تشغيلية، ساعة توقيت حقيقية، ما يصل إلى مؤقتين 16 بت، مؤقت مراقبة، مؤقت أساسي، إعادة ضبط عند انخفاض الجهد، SVS، وحدة USART (UART، SPI)، وحدة USCI، وحدة تحكم شاشة LCD، DMA، مضاعف 16×16 و32×32، Comparator_A، مستشعر درجة الحرارة، سرعة معالج 8 مليون تعليمات في الثانية

تتميز سلسلة MSP430x5xx بقدرتها على العمل بتردد يصل إلى 25 ميجاهرتز، وذاكرة فلاش  تصل سعتها إلى 512 كيلوبايت ، وذاكرة وصول عشوائي (RAM) تصل سعتها إلى 66 كيلوبايت. وتعتمد هذه السلسلة على ذاكرة الفلاش، وتتميز باستهلاك منخفض للطاقة أثناء التشغيل، حيث تصل سرعة المعالجة إلى 25 مليون عملية في الثانية (MIPS) عند جهد تشغيل يتراوح بين 1.8 و3.6 فولت (165 ميكرو أمبير/MIPS). وتتضمن وحدة إدارة طاقة مبتكرة لتحقيق الاستهلاك الأمثل للطاقة، بالإضافة إلى منفذ USB مدمج. ^{[ 17 ]}

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 0.1 ميكرو أمبير
  •  وضع الساعة في الوقت الحقيقي 2.5 ميكرو أمبير
  • 165  ميكرو أمبير / MIPS نشط
  • يتميز بخاصية الاستيقاظ السريع من وضع الاستعداد في أقل من 5  ميكروثانية.

• معلمات الجهاز:
  • خيارات الذاكرة الفلاشية: حتى 512  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): حتى 66  كيلوبايت
  • خيارات محول الإشارة التناظرية إلى الرقمية: 10 و 12 بت SAR
  • خيارات منافذ الإدخال/الإخراج العامة (GPIO): 29، 31، 47، 48، 63، 67، 74، 87 منفذًا
  • ملحقات مدمجة اختيارية أخرى: محول رقمي تناظري 12 بت، تعديل عرض النبضة عالي الدقة، منافذ  إدخال/إخراج 5 فولت، منفذ USB، مفتاح بطارية احتياطية، ما يصل إلى 4 مؤقتات 16 بت، مؤقت مراقبة، ساعة الوقت الحقيقي، إعادة ضبط عند انخفاض الجهد، وحدة SVS، وحدة USCI، وحدة DMA، مضاعف 32×32، وحدة Comp B، مستشعر درجة الحرارة

تتميز سلسلة MSP430x6xx بقدرتها على العمل بتردد يصل إلى 25 ميجاهرتز، وذاكرة فلاش  تصل سعتها إلى 512 كيلوبايت ، وذاكرة وصول عشوائي (RAM) تصل سعتها إلى 66 كيلوبايت. وتعتمد هذه السلسلة على ذاكرة الفلاش، وتتميز باستهلاك منخفض للطاقة أثناء التشغيل، حيث تصل سرعة المعالجة إلى 25 مليون عملية في الثانية (MIPS) عند جهد تشغيل يتراوح بين 1.8 و3.6 فولت (165 ميكرو أمبير/MIPS). وتتضمن وحدة إدارة طاقة مبتكرة لتحقيق الاستهلاك الأمثل للطاقة، بالإضافة إلى منفذ USB مدمج. وتتوافق العديد من أجهزة سلسلة 6xx من حيث التوصيلات مع أجهزة سلسلة 5xx المماثلة، مع إضافة دعم منفذ USB في أجهزة سلسلة 6xx.

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 0.1 ميكرو أمبير
  •  وضع الساعة في الوقت الحقيقي 2.5 ميكرو أمبير
  • 165  ميكرو أمبير / MIPS نشط
  • يتميز بخاصية الاستيقاظ السريع من وضع الاستعداد في أقل من 5  ميكروثانية.

• معلمات الجهاز:
  • خيارات الذاكرة الفلاشية: حتى 512  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): حتى 66  كيلوبايت
  • خيارات محول الإشارة التناظرية إلى الرقمية: 12 بت SAR
  • خيارات GPIO: 74 دبوسًا
  • الأجهزة الطرفية المدمجة الأخرى: منفذ USB، شاشة LCD، محول رقمي تناظري، مقارن B، وحدة الوصول المباشر للذاكرة، مضاعف 32×32، وحدة إدارة الطاقة (BOR، SVS، SVM، منظم الجهد الخطي المنخفض)، مؤقت مراقبة، ساعة الوقت الحقيقي، مستشعر درجة الحرارة

توفر سلسلة RF SoC (CC430) تكاملاً محكماً بين نواة المتحكم الدقيق، والأجهزة الطرفية، والبرمجيات، وجهاز الإرسال والاستقبال اللاسلكي. تتميز هذه السلسلة  بجهاز إرسال واستقبال لاسلكي بتردد أقل من 1 جيجاهرتز، ويعمل بجهد يتراوح بين 1.8  و3.6 فولت. ويمكن برمجتها باستخدام بيئة تطوير  Arduino المتكاملة (IDE) عبر واجهة برمجة التطبيقات panStamp .

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 1 ميكرو أمبير
  •  وضع الساعة في الوقت الحقيقي 1.7 ميكرو أمبير
  • 180  ميكرو أمبير / MIPS نشط

• معلمات الجهاز:
  • خيارات السرعة: حتى 20  ميجاهرتز
  • خيارات الفلاش: حتى 32  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): حتى 4  كيلوبايت
  • خيارات محول الإشارة التناظرية إلى الرقمية: 12 بت SAR
  • خيارات GPIO: 30 و 44 دبوسًا
  • وحدات طرفية مدمجة أخرى: وحدة تحكم شاشة LCD، ما يصل إلى مؤقتين 16 بت، مؤقت مراقبة، ساعة الوقت الحقيقي (RTC)، وحدة إدارة الطاقة (BOR، SVS، SVM، LDO)، وحدة USCI، DMA، مضاعف 32x32، Comp B، مستشعر درجة الحرارة

توفر سلسلة FRAM من شركة Texas Instruments ذاكرة موحدة مع تقسيم ديناميكي وسرعات كتابة أسرع بمئة مرة من ذاكرة الفلاش. كما تتميز FRAM بقدرتها على الاحتفاظ بحالة الطاقة في جميع أوضاع التشغيل، مما يضمن استمرارية الكتابة حتى في حالة انقطاع التيار الكهربائي. وبفضل قدرتها على تحمل الكتابة لأكثر من 100 تريليون دورة، لم تعد هناك حاجة إلى ذاكرة EEPROM. ويبلغ استهلاك الطاقة أثناء التشغيل أقل من 100  ميكرو أمبير/ميغاهرتز.

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  • الاحتفاظ بذاكرة الوصول العشوائي (RAM) 320 نانو أمبير
  •  وضع الساعة في الوقت الحقيقي 0.35 ميكرو أمبير
  • 82  ميكرو أمبير / MIPS نشط

• معلمات الجهاز:
  • خيارات السرعة: من 8 إلى 24  ميجاهرتز
  • خيارات ذاكرة الوصول العشوائي (FRAM): من 4 إلى 256  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي (RAM): من 0.5 إلى 8  كيلوبايت
  • خيارات محول الإشارة التناظرية إلى الرقمية: 10 أو 12 بت SAR
  • خيارات منافذ الإدخال/الإخراج العامة (GPIO): من 17 إلى 83 منفذ إدخال/إخراج عام
  • وحدات طرفية مدمجة أخرى محتملة: وحدة معالجة مركزية، ما يصل إلى 6 مؤقتات 16 بت، مؤقت مراقبة، ساعة الوقت الحقيقي، وحدة إدارة الطاقة (BOR، SVS، SVM، LDO)، وحدة USCI، DMA، مضاعف، Comp B، مستشعر درجة الحرارة، مشغل شاشة LCD، I2C وUART BSL، واجهة مسح ضوئي موسعة، مضاعف 32 بت، AES، CRC، تسريع معالجة الإشارة، اللمس السعوي، تعديل الأشعة تحت الحمراء

تتضمن سلسلة الجهد المنخفض أجزاء MSP430C09x و MSP430L092، القادرة على العمل عند 0.9 فولت. تحتوي هاتان السلسلتان من وحدات التحكم الدقيقة ذات الجهد المنخفض 16 بت على تكوينات مع مؤقتين 16 بت، ومحول تناظري إلى رقمي (A/D) 8 بت، ومحول رقمي إلى تناظري (D/A) 8 بت، وما يصل إلى 11 دبوس إدخال/إخراج.

• نظرة عامة على مواصفات الطاقة، بدءًا من:
  •  الاحتفاظ بذاكرة الوصول العشوائي (RAM) بمقدار 1 ميكرو أمبير
  •  وضع الساعة في الوقت الحقيقي 1.7 ميكرو أمبير
  • 180  ميكرو أمبير / MIPS نشط

• معلمات الجهاز:
  • خيارات السرعة: 4  ميجاهرتز
  • خيارات ذاكرة القراءة فقط (ROM): 1-2  كيلوبايت
  • خيارات ذاكرة الوصول العشوائي الثابتة (SRAM): 2  كيلوبايت
  • خيارات محول الإشارة التناظرية إلى الرقمية: 8 بت SAR
  • خيارات GPIO: 11 دبوسًا
  • ملحقات متكاملة أخرى: ما يصل إلى مؤقتين 16 بت، مؤقت مراقبة، إعادة ضبط انخفاض الجهد، SVS، مقارن، مستشعر درجة الحرارة

تشمل العائلات الأخرى ضمن MSP430 أجزاء ذات وظائف ثابتة ، وأجزاء خاصة بالسيارات ، وأجزاء ذات درجات حرارة ممتدة .

وظيفة ثابتة : وحدة التحكم الدقيقة MSP430BQ1010 ذات 16 بت هي جهاز متطور ذو وظيفة ثابتة، يشكل وحدة التحكم والاتصالات في جانب جهاز الاستقبال لنقل الطاقة لاسلكيًا في التطبيقات المحمولة. تتوافق MSP430BQ1010 مع مواصفات اتحاد الطاقة اللاسلكية (WPC). لمزيد من المعلومات، راجع قسم الطاقة اللاسلكية .

السيارات : وحدات التحكم الدقيقة MSP430 من شركة تكساس إنسترومنتس (TI) هي معالجات إشارات مختلطة 16 بت، تعتمد على معمارية RISC، وهي حاصلة على شهادة AEC-Q100 ومناسبة لتطبيقات السيارات في بيئات تصل  درجة حرارتها المحيطة إلى 105 درجة مئوية. وتوفر شركة IHR GmbH برامج تشغيل متوافقة مع معيار LIN لوحدة التحكم الدقيقة MSP430.

نطاق درجات الحرارة الممتد : تحظى أجهزة MSP430 بشعبية واسعة في البيئات القاسية، مثل الاستشعار الصناعي، نظرًا لاستهلاكها المنخفض للطاقة وتكاملها التناظري المبتكر. تشمل بعض تطبيقاتها في البيئات القاسية قطاعات النقل/السيارات، والطاقة المتجددة، والقطاع العسكري/الفضاء/الطيران، واستكشاف المعادن، والصناعة، والسلامة والأمن.

• تعريفات الأجهزة:
  • نطاق درجة الحرارة: من -55  درجة مئوية إلى 150  درجة مئوية
  • EP: منتجات محسّنة -55  درجة مئوية إلى 125  درجة مئوية
  • س1: السيارات حاصلة على شهادة Q100 من -40  درجة مئوية إلى 105  درجة مئوية
  • نطاق درجة الحرارة: من -40  درجة مئوية إلى 105  درجة مئوية

لاحظ أنه عندما يتجاوز حجم ذاكرة الفلاش 64 ألف كلمة (128  كيلوبايت)، لا يمكن ترميز عناوين التعليمات في بايتين فقط. هذا التغيير في حجم المؤشر يُسبب بعض حالات عدم التوافق مع الأجزاء السابقة.

• الصفحة الرئيسية لمعالج TI MSP430
• لوحة تطوير MSP430 TITAN
• منتدى مجتمع TI E2E MSP430
• مجتمع MSP430 برعاية شركة تكساس إنسترومنتس
• مجموعة MSP430 على ياهو!
• MSP430.info
• منتدى MSP430 الإنجليزي-الياباني
• "فور-ثري-أو! | أخبار ومشاريع ومنتديات MSP430/432 وTivaC وC2000" . www.43oh.com . مؤرشف من الأصل بتاريخ 12 يناير 2024. تم الاطلاع عليه بتاريخ 8 نوفمبر 2025 .
• TinyOS-MSP430 – منفذ TinyOS
• صفحات مشروع MSP430 Egel - حوالي 50 مثالاً مع المصادر والرسومات التخطيطية، موثقة بشكل جيد.

• نظام تطوير الأنظمة المدمجة القائم على النموذج VisSim MSP430

• "WSim – محاكي برمجي لتقديرات المنصة الكاملة وتصحيح الأخطاء" . wsim.gforge.inria.fr . مؤرشف من الأصل بتاريخ 28 أكتوبر 2020.
• MSPSim – محاكي/مُحاكي MSP430 قائم على لغة جافا
• MSP430Static – أداة هندسة عكسية مكتوبة بلغة بيرل
• GoodFET – مصحح أخطاء JTAG مفتوح المصدر لمعالج MSP430 مكتوب بلغة C و Python
• mspdebug – مصحح أخطاء MSP430 JTAG مفتوح المصدر
• Trace32 MSP430 SIM – منطقة التنزيل مع محاكي مجموعة تعليمات MSP430 مجانًا للتقييم
• ERIKA Enterprise – تطبيق مجاني ومفتوح المصدر لنظام التشغيل في الوقت الحقيقي (RTOS) لواجهة برمجة التطبيقات ISO 17356 (المشتقة من واجهة برمجة التطبيقات OSEK/VDX)
• تعتمد منصة Energia على Wiring وArduino وتستخدم بيئة التطوير المتكاملة Processing. وتعتمد منصة الأجهزة على TI MSP430 LaunchPad
