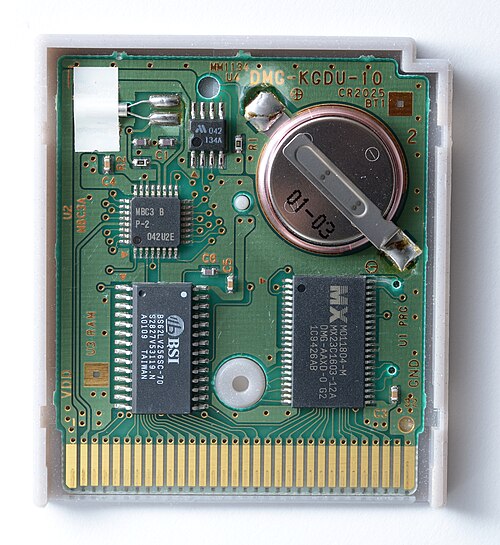

تستخدم العديد من أجهزة ألعاب الفيديو خراطيش ذاكرة قراءة فقط قابلة للتبديل، مما يسمح بتشغيل عدة ألعاب على جهاز واحد. يظهر هنا الجزء الداخلي لخرطوشة لعبة بوكيمون سيلفر لجهاز جيم بوي . ذاكرة القراءة فقط هي الدائرة المتكاملة الموجودة على اليمين والمُعَلَّمة بـ "MX23C1603-12A".

ذاكرة القراءة فقط ( ROM ) هي نوع من الذاكرة غير المتطايرة تُستخدم في أجهزة الحاسوب والأجهزة الإلكترونية الأخرى . لا يمكن تعديل البيانات المخزنة في ذاكرة القراءة فقط إلكترونيًا بعد تصنيعها . تُعد ذاكرة القراءة فقط مفيدة لتخزين البرامج التي نادرًا ما تُغيّر خلال عمر النظام، والمعروفة أيضًا باسم البرامج الثابتة (Firmware) . يمكن توزيع تطبيقات البرامج، مثل ألعاب الفيديو ، للأجهزة القابلة للبرمجة على شكل خراطيش قابلة للتوصيل تحتوي على ذاكرة القراءة فقط .

بالمعنى الدقيق، تشير ذاكرة القراءة فقط إلى الذاكرة المدمجة، مثل مصفوفة الثنائيات أو الدوائر المتكاملة من نوع ROM المقنعة ، والتي لا يمكن تغييرها إلكترونيًا بعد التصنيع. ورغم إمكانية تعديل الدوائر المنفصلة من حيث المبدأ، عبر إضافة أسلاك توصيل مؤقتة أو إزالة أو استبدال المكونات، فإن الدوائر المتكاملة لا يمكن تعديلها. ويتطلب تصحيح الأخطاء أو تحديث البرامج تصنيع أجهزة جديدة واستبدال الجهاز المُثبَّت.

يمكن مسح وإعادة برمجة ذاكرة أشباه الموصلات من نوع ROM ذات البوابة العائمة، والتي تتخذ أشكالاً متعددة مثل ذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)، وذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائياً (EEPROM)، وذاكرة الفلاش . ولكن عادةً ما تتم هذه العملية بسرعات منخفضة نسبياً، وقد تتطلب معدات خاصة، وعادةً ما تكون ممكنة لعدد محدود من المرات فقط. [ 1 ]

يُستخدم مصطلح "ROM" أحيانًا للإشارة إلى جهاز ROM يحتوي على برامج محددة أو ملف يحتوي على برامج ليتم تخزينه في جهاز ROM قابل للكتابة. على سبيل المثال، يصف المستخدمون الذين يقومون بتعديل أو استبدال نظام التشغيل أندرويد الملفات التي تحتوي على نظام تشغيل مُعدَّل أو بديل بأنها " ROM مخصص " نسبةً إلى نوع وحدة التخزين التي كان يُكتب عليها الملف، وقد يُميزون بين ROM (حيث يتم تخزين البرامج والبيانات، وعادةً ما تكون ذاكرة فلاش ) و RAM .

تُعدّ ذاكرة القراءة فقط (ROM) وذاكرة الوصول العشوائي (RAM) من المكونات الأساسية للحاسوب، ولكل منهما دورٌ مميز. ذاكرة الوصول العشوائي (RAM) هي وسيط تخزين مؤقت ومتطاير، يفقد البيانات عند إيقاف تشغيل النظام. في المقابل، ذاكرة القراءة فقط (ROM) غير متطايرة، لذا فهي تحتفظ ببياناتها حتى بعد إيقاف تشغيل الحاسوب. [ 2 ]

تاريخ

ذاكرة القراءة فقط ذات المكونات المنفصلة

استخدمت شركة IBM ذاكرة القراءة فقط المكثفة (CROS) وذاكرة القراءة فقط المحولة (TROS) لتخزين الشفرة الدقيقة لطرازات System/360 الأصغر حجمًا، 360/85 ، والطرازين الأولين من System/370 ( 370/155 و 370/165 ). كما احتوت بعض الطرازات على ذاكرة تحكم قابلة للكتابة (WCS) لدعم التشخيص والمحاكاة. واستخدم حاسوب توجيه أبولو ذاكرة حبلية أساسية ، تتم برمجتها بتمرير أسلاك عبر نوى مغناطيسية.

ذاكرة قراءة فقط ذات الحالة الصلبة

يُعدّ أبسط أنواع ذاكرة القراءة فقط (ROM) ذات الحالة الصلبة قديمًا قدم تقنية أشباه الموصلات نفسها. يمكن ربط بوابات المنطق التوافقي يدويًا لربط مدخلات العناوين ذات n بت بقيم عشوائية لمخرجات البيانات ذات m بت ( جدول بحث ). مع اختراع الدوائر المتكاملة ، ظهرت ذاكرة القراءة فقط المقنعة (Mask ROM ). تتكون هذه الذاكرة من شبكة من خطوط الكلمات (مدخلات العناوين) وخطوط البتات (مخرجات البيانات)، يتم ربطها بشكل انتقائي باستخدام مفاتيح الترانزستور ، ويمكنها تمثيل جدول بحث عشوائي بتصميم فيزيائي منتظم وتأخير انتشار يمكن التنبؤ به . تتم برمجة ذاكرة القراءة فقط المقنعة باستخدام أقنعة ضوئية في الطباعة الضوئية أثناء تصنيع أشباه الموصلات . يحدد القناع السمات أو الهياكل الفيزيائية التي ستتم إزالتها أو إضافتها في رقائق ذاكرة القراءة فقط، وسيمثل وجود هذه السمات أو عدم وجودها بتًا واحدًا أو صفرًا، اعتمادًا على تصميم ذاكرة القراءة فقط. [ 3 ] وبالتالي، بحكم التصميم، ستفشل أي محاولات لتغيير البيانات إلكترونيًا، لأن البيانات تُحدد بوجود أو عدم وجود سمات أو هياكل فيزيائية لا يمكن تغييرها إلكترونيًا. بالنسبة لكل برنامج حاسوبي، حتى بالنسبة لمراجعات البرنامج نفسه، يجب تغيير القناع بالكامل، وهو ما قد يكون مكلفًا.

في ذاكرة القراءة فقط المقنعة (Mask ROM)، تُشفّر البيانات فعليًا في الدائرة، لذا لا يمكن برمجتها إلا أثناء التصنيع. وهذا يؤدي إلى عدد من العيوب الخطيرة:

  • لا يكون شراء ذاكرة القراءة فقط المقنعة بكميات كبيرة اقتصاديًا إلا لأن المستخدمين يجب أن يتعاقدوا مع مصنع لإنتاج تصميم مخصص لكل قطعة أو مراجعة للبرامج.
  • إن الوقت اللازم بين إكمال تصميم ذاكرة القراءة فقط المقنعة واستلام المنتج النهائي طويل، وذلك لنفس السبب.
  • تعتبر ذاكرة القراءة فقط المقنعة غير عملية لأعمال البحث والتطوير لأن المصممين يحتاجون في كثير من الأحيان إلى تعديل محتويات الذاكرة بسرعة أثناء قيامهم بتحسين التصميم.
  • إذا تم شحن منتج بذاكرة قراءة فقط معيبة، فإن الطريقة الوحيدة لإصلاحه هي استدعاء المنتج واستبدال ذاكرة القراءة فقط فعليًا في كل وحدة تم شحنها.

وقد عالجت التطورات اللاحقة هذه النقائص. فقد سمحت ذاكرة القراءة فقط القابلة للبرمجة (PROM)، التي اخترعها وين تسينغ تشاو عام 1956، [ 4 ] [ 5 ] للمستخدمين ببرمجة محتوياتها مرة واحدة فقط عن طريق تغيير بنيتها فعليًا بتطبيق نبضات جهد عالٍ. وقد عالج هذا المشكلتين 1 و2 المذكورتين أعلاه، حيث يمكن للشركة ببساطة طلب كمية كبيرة من رقائق PROM الجديدة وبرمجتها بالمحتويات المطلوبة في الوقت الذي يناسب مصمميها.

أتاح ظهور ترانزستور تأثير المجال لأشباه الموصلات المعدنية المؤكسدة (MOSFET)، الذي اخترع في مختبرات بيل عام 1959، [ 6 ] الاستخدام العملي لترانزستورات أشباه الموصلات المعدنية المؤكسدة (MOS) كعناصر تخزين في خلايا الذاكرة في ذاكرة أشباه الموصلات ، وهي وظيفة كانت تؤديها سابقًا النوى المغناطيسية في ذاكرة الحاسوب . في عام 1967، اقترح داوون كانغ وسيمون سزي من مختبرات بيل إمكانية استخدام البوابة العائمة لجهاز أشباه الموصلات MOS كخلية في ذاكرة القراءة فقط القابلة لإعادة البرمجة (ROM)، مما أدى إلى اختراع دوف فروهمان من شركة إنتل لذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM) عام 1971. [ 7 ] [ 8 ] وقد حلّ اختراع EPROM عام 1971 المشكلة الثالثة بشكل أساسي، حيث يمكن إعادة ضبط EPROM (على عكس PROM) بشكل متكرر إلى حالتها غير المبرمجة عن طريق تعريضها لضوء فوق بنفسجي قوي.

ساهمت ذاكرة القراءة فقط القابلة للبرمجة والمسح الكهربائي (EEPROM)، التي طورها ياسوو تاروي، ويوتاكا هاياشي، وكيوكو ناغا في مختبر الهندسة الكهربائية عام 1972، [ 9 ] بشكل كبير في حل المشكلة الرابعة، إذ يمكن برمجة ذاكرة EEPROM في مكانها إذا كان الجهاز المحتوي عليها يوفر وسيلة لاستقبال محتويات البرنامج من مصدر خارجي (على سبيل المثال، جهاز كمبيوتر شخصي عبر كابل تسلسلي ). أما ذاكرة الفلاش ، التي اخترعها فوجيو ماسوكا في شركة توشيبا في أوائل الثمانينيات وسُوِّقت تجاريًا في أواخر الثمانينيات، فهي نوع من ذاكرة EEPROM يستغل مساحة الشريحة بكفاءة عالية، ويمكن مسحها وإعادة برمجتها آلاف المرات دون تلف. وهي تسمح بمسح وبرمجة جزء محدد فقط من الجهاز، بدلًا من الجهاز بأكمله. ويمكن القيام بذلك بسرعة عالية، ومن هنا جاء اسم "الفلاش". [ 10 ] [ 11 ]

حسّنت هذه التقنيات جميعها مرونة ذاكرة القراءة فقط (ROM)، ولكن بتكلفة باهظة لكل شريحة، مما جعل ذاكرة القراءة فقط المقنعة (Mask ROM) خيارًا اقتصاديًا لسنوات عديدة عند استخدامها بكميات كبيرة. (بحلول عام 2000، أدى انخفاض تكلفة الأجهزة القابلة لإعادة البرمجة إلى القضاء شبه التام على سوق ذاكرة القراءة فقط المقنعة). وقد تم تصور التقنيات القابلة لإعادة الكتابة كبديل لذاكرة القراءة فقط المقنعة.

أحدث التطورات هي ذاكرة NAND flash ، التي اخترعتها شركة توشيبا أيضًا. وقد خالف مصمموها الممارسات السابقة صراحةً، مصرحين بوضوح أن "الهدف من ذاكرة NAND flash هو استبدال الأقراص الصلبة " [ 12 ] بدلاً من الاستخدام التقليدي لذاكرة القراءة فقط (ROM) كشكل من أشكال التخزين الأساسي غير المتطاير . اعتبارًا من عام 2021لقد حققت تقنية NAND هذا الهدف بشكل كامل تقريبًا من خلال توفير إنتاجية أعلى من الأقراص الصلبة، وزمن استجابة أقل، وتحمل أعلى للصدمات المادية، وتصغير شديد (على شكل محركات أقراص فلاش USB وبطاقات ذاكرة microSD صغيرة الحجم ، على سبيل المثال)، واستهلاك طاقة أقل بكثير.

يُستخدم لتخزين البرامج

تستخدم العديد من الحواسيب ذات البرامج المخزنة نوعًا من التخزين غير المتطاير (أي التخزين الذي يحتفظ ببياناته عند انقطاع التيار الكهربائي) لتخزين البرنامج الأولي الذي يُشغَّل عند تشغيل الحاسوب أو عند بدء تنفيذه (وهي عملية تُعرف باسم التمهيد ، وغالبًا ما تُختصر إلى " تشغيل " ) . وبالمثل، يحتاج كل حاسوب متطور إلى نوع من الذاكرة القابلة للتغيير لتسجيل التغييرات في حالته أثناء تنفيذه.

استُخدمت أشكال من ذاكرة القراءة فقط كذاكرة تخزين غير متطايرة للبرامج في معظم الحواسيب المبكرة ذات البرامج المخزنة، مثل إينياك بعد عام 1948. (قبل ذلك، لم يكن حاسوبًا ذا برامج مخزنة، إذ كان يجب توصيل كل برنامج يدويًا بالجهاز، وهو ما قد يستغرق أيامًا أو أسابيع). كانت ذاكرة القراءة فقط أسهل في التنفيذ لأنها لم تكن تحتاج إلا إلى آلية لقراءة القيم المخزنة، وليس لتغييرها في مكانها، وبالتالي كان من الممكن تنفيذها باستخدام أجهزة كهروميكانيكية بدائية للغاية (انظر الأمثلة التاريخية أدناه). مع ظهور الدوائر المتكاملة في الستينيات، تم تنفيذ كل من ذاكرة القراءة فقط ونظيرتها القابلة للتغيير، ذاكرة الوصول العشوائي الثابتة، كمصفوفات من الترانزستورات في رقائق السيليكون. مع ذلك، يمكن تنفيذ خلية ذاكرة القراءة فقط (ROM) باستخدام عدد أقل من الترانزستورات مقارنةً بخلية ذاكرة الوصول العشوائي الثابتة (SRAM)، إذ تحتاج الأخيرة إلى مُثبِّت (يتكون من 5 إلى 20 ترانزستورًا) للاحتفاظ بمحتوياتها، بينما قد تتكون خلية ROM من غياب (منطقي 0) أو وجود (منطقي 1) ترانزستور واحد يربط خط البت بخط الكلمة. [ 13 ] ونتيجةً لذلك، يمكن تنفيذ ذاكرة ROM بتكلفة أقل لكل بت مقارنةً بذاكرة الوصول العشوائي (RAM) لسنوات عديدة.

كانت معظم أجهزة الكمبيوتر المنزلية في ثمانينيات القرن الماضي تخزن مترجم لغة BASIC أو نظام التشغيل في ذاكرة القراءة فقط (ROM)، نظرًا لارتفاع تكلفة أنواع التخزين غير المتطايرة الأخرى، مثل محركات الأقراص المغناطيسية . على سبيل المثال، احتوى جهاز Commodore 64 على 64 كيلوبايت من ذاكرة الوصول العشوائي (RAM) و20 كيلوبايت من ذاكرة القراءة فقط (ROM) تحتوي على مترجم لغة BASIC ونظام التشغيل KERNAL . أما أجهزة الكمبيوتر المنزلية أو المكتبية اللاحقة، مثل IBM PC XT، فكانت غالبًا ما تحتوي على محركات أقراص مغناطيسية، وسعة أكبر من ذاكرة الوصول العشوائي (RAM)، مما سمح لها بتحميل أنظمة التشغيل من القرص إلى ذاكرة الوصول العشوائي (RAM)، مع بقاء نواة تهيئة الأجهزة الأساسية وبرنامج الإقلاع فقط في ذاكرة القراءة فقط (ROM) (المعروفة باسم BIOS في أجهزة الكمبيوتر المتوافقة مع IBM ). وقد أتاح هذا الترتيب نظام تشغيل أكثر تعقيدًا وأسهل ترقية.

في أجهزة الكمبيوتر الحديثة، تُستخدم ذاكرة القراءة فقط (ROM) لتخزين البرامج الثابتة الأساسية لتشغيل المعالج، بالإضافة إلى البرامج الثابتة المختلفة اللازمة للتحكم الداخلي في الأجهزة المستقلة مثل بطاقات الرسومات ، ومحركات الأقراص الصلبة ، ومحركات الأقراص ذات الحالة الصلبة ، ومحركات الأقراص الضوئية ، وشاشات TFT ، وغيرها. اليوم، يتم استبدال العديد من هذه الذاكرات "للقراءة فقط" - وخاصة BIOS / UEFI - بذاكرة EEPROM أو ذاكرة فلاش (انظر أدناه)، للسماح بإعادة البرمجة في مكانها عند الحاجة إلى ترقية البرامج الثابتة. مع ذلك، قد تستخدم الأنظمة الفرعية البسيطة والمتطورة (مثل لوحة المفاتيح أو بعض وحدات التحكم في الاتصالات في الدوائر المتكاملة على اللوحة الرئيسية، على سبيل المثال) ذاكرة ROM المقنعة أو ذاكرة OTP (قابلة للبرمجة لمرة واحدة).

تنتشر تقنية ذاكرة القراءة فقط (ROM) والتقنيات اللاحقة لها ، مثل ذاكرة الفلاش، في الأنظمة المدمجة . وتُستخدم هذه التقنية في كل شيء، بدءًا من الروبوتات الصناعية وصولًا إلى الأجهزة المنزلية والإلكترونيات الاستهلاكية ( مشغلات MP3 ، وأجهزة الاستقبال الرقمي ، وغيرها)، وكلها مصممة لأداء وظائف محددة، ولكنها تعتمد على معالجات دقيقة للأغراض العامة . ونظرًا لارتباط البرمجيات الوثيق عادةً بالأجهزة، فنادرًا ما تكون هناك حاجة لتغييرات في البرامج في هذه الأجهزة (التي تفتقر عادةً إلى الأقراص الصلبة لأسباب تتعلق بالتكلفة أو الحجم أو استهلاك الطاقة). اعتبارًا من عام 2008، تستخدم معظم المنتجات ذاكرة الفلاش بدلًا من ذاكرة القراءة فقط المقنعة (Mass ROM)، ويوفر العديد منها وسيلة للاتصال بجهاز كمبيوتر لتحديث البرامج الثابتة ؛ على سبيل المثال، يمكن تحديث مشغل الصوت الرقمي لدعم تنسيق ملف جديد . وقد استغل بعض الهواة هذه المرونة لإعادة برمجة المنتجات الاستهلاكية لأغراض جديدة؛ فعلى سبيل المثال، مكّن مشروعا iPodLinux و OpenWrt المستخدمين من تشغيل توزيعات لينكس كاملة الميزات على مشغلات MP3 وأجهزة التوجيه اللاسلكية، على التوالي.

تُعد ذاكرة القراءة فقط (ROM) مفيدة أيضًا للتخزين الثنائي للبيانات المشفرة ، حيث تجعل استبدالها أمرًا صعبًا، وهو أمر قد يكون مرغوبًا فيه لتعزيز أمن المعلومات .

يُستخدم لتخزين البيانات

بما أن ذاكرة القراءة فقط (على الأقل في شكل قناع ثابت) غير قابلة للتعديل، فهي مناسبة فقط لتخزين البيانات التي لا يُتوقع تعديلها طوال عمر الجهاز. ولذلك، استُخدمت ذاكرة القراءة فقط في العديد من الحواسيب لتخزين جداول البحث اللازمة لتقييم الدوال الرياضية والمنطقية (على سبيل المثال، قد تقوم وحدة الفاصلة العائمة بجدولة دالة الجيب لتسريع الحساب). وكان هذا فعالاً بشكل خاص عندما كانت وحدات المعالجة المركزية بطيئة وكانت ذاكرة القراءة فقط رخيصة الثمن مقارنةً بذاكرة الوصول العشوائي.

تجدر الإشارة إلى أن محولات العرض في أجهزة الكمبيوتر الشخصية القديمة كانت تخزن جداول أحرف الخطوط النقطية في ذاكرة القراءة فقط (ROM). وهذا يعني عادةً أنه لا يمكن تغيير خط عرض النص بشكل تفاعلي. وينطبق هذا على كلٍ من محولات CGA و MDA المتوفرة مع جهاز IBM PC (النوع 5150). [ 14 ]

اختفى استخدام ذاكرة القراءة فقط (ROM) لتخزين كميات صغيرة من البيانات تقريبًا في الحواسيب الحديثة متعددة الأغراض. مع ذلك، اضطلعت ذاكرة NAND Flash بدور جديد كوسيط لتخزين كميات كبيرة من الملفات أو تخزينها بشكل ثانوي .

الأنواع

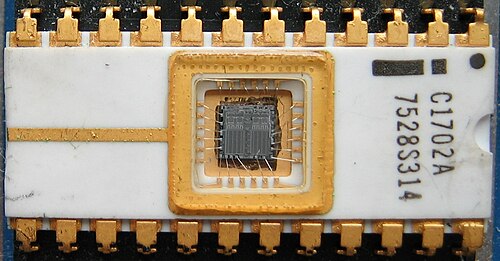

أول ذاكرة قراءة فقط قابلة للمسح والبرمجة كهربائياً (EPROM) ، وهي من نوع Intel 1702، حيث يمكن رؤية رقاقة المعالج ووصلات الأسلاك بوضوح من خلال نافذة المسح.

مبرمج من المصنع

ذاكرة قراءة فقط ماكرونكس MX23C1610MC-10 - 5 فولت 16 ميجابت (2 ميجا × 8 / 1 ميجا × 16)

ذاكرة القراءة فقط المقنعة (Mask ROM) هي ذاكرة للقراءة فقط، يقوم مصنّع الدوائر المتكاملة ببرمجة محتوياتها (بدلاً من المستخدم). ويُزوّد ​​العميل مصنّع الجهاز بمحتويات الذاكرة المطلوبة. تُحوّل البيانات المطلوبة إلى قناع ضوئي /طبقة قناع مخصصة للتوصيلات المعدنية النهائية على شريحة الذاكرة (ومن هنا جاءت التسمية).

يمكن صنع ذاكرة القراءة فقط المقنعة (Mask ROM) بعدة طرق، وكلها تهدف إلى تغيير الاستجابة الكهربائية للترانزستور عند معالجته على شبكة، مثل:

  • في ذاكرة القراءة فقط (ROM) ذات الترانزستورات في تكوين NOR، يُستخدم قناع ضوئي لتحديد مناطق معينة فقط من شبكة الترانزستورات، ثم تُملأ هذه المناطق بالمعدن لتوصيل جزء فقط من جميع الترانزستورات في شريحة ذاكرة القراءة فقط [ 3 ]. ينتج عن ذلك شبكة تُسبب فيها الترانزستورات المتصلة استجابة كهربائية مختلفة عند معالجتها، مقارنةً بالفراغات غير المتصلة في الشبكة. قد يُمثل الترانزستور المتصل القيمة 1، بينما يُمثل الترانزستور غير المتصل القيمة 0، أو العكس. تُعد هذه الطريقة الأقل تكلفة والأسرع في تصنيع ذاكرة القراءة فقط المقنعة [ 3 ]، إذ لا تتطلب سوى قناع واحد يحتوي على البيانات، وتتميز بأقل كثافة بين جميع أنواع ذاكرة القراءة فقط المقنعة، لأنها تُصنع في طبقة التمعدن [ 3 ]، التي قد تكون خصائصها كبيرة نسبيًا مقارنةً بأجزاء أخرى من ذاكرة القراءة فقط. تُعرف هذه الطريقة باسم ذاكرة القراءة فقط المبرمجة بالتلامس. في ذاكرة القراءة فقط (ROM) ذات تكوين NAND، يُعرف هذا ببرمجة الطبقة المعدنية، ويحدد القناع مكان ملء المناطق المحيطة بالترانزستورات بالمعدن الذي يؤدي إلى قصر الدائرة الكهربائية للترانزستورات، وقد يمثل الترانزستور غير المقصر الدائرة الرقم 0، بينما قد يمثل الترانزستور المقصر الدائرة الرقم 1، أو العكس. [ 15 ]
  • يُستخدم قناعَان لتحديد نوعين من مناطق زرع الأيونات في الترانزستورات، وذلك لتغيير خصائصها الكهربائية عند معالجتها في شبكة وتحديد نوعين من الترانزستورات. [ 3 ] يُحدد نوع الترانزستور ما إذا كان يُمثل بتًا واحدًا أو بتًا واحدًا. يُحدد أحد القناعَين مكانَ ترسيب نوعٍ مُعين من زرع الأيونات (الترانزستورات "1")، بينما يُحدد الآخر مكانَ ترسيب النوع الآخر (الترانزستورات "0"). يُعرف هذا باسم ذاكرة القراءة فقط ذات عتبة الجهد (VTROM)، حيث تُحدد أنواع زرع الأيونات المختلفة عتبات جهد مختلفة في الترانزستورات، وعتبة الجهد على الترانزستور هي التي تُحدد ما إذا كان 0 أو 1. يُمكن استخدام هذه التقنية مع تكوينات NAND وNOR. تُوفر هذه التقنية مستوى عالٍ من المقاومة ضد القراءة الضوئية للمحتويات، حيث يصعب تمييز مناطق زرع الأيونات بصريًا، [ 15 ] وهو ما يُمكن محاولته عن طريق إزالة غلاف ذاكرة القراءة فقط (ROM) واستخدام مجهر.
  • باستخدام مستويين من السماكة لأكسيد البوابة في الترانزستورات، [ 3 ] واستخدام قناع لتحديد موضع ترسيب طبقة أكسيد بسماكة معينة، وقناع آخر لترسيب الطبقة الأخرى. وبحسب السماكة، يمكن أن يمتلك الترانزستور خصائص كهربائية مختلفة، وبالتالي يُمثل إما 1 أو 0.
  • يتم استخدام عدة أقنعة لتحديد وجود أو عدم وجود الترانزستورات نفسها على شبكة. قد يُفسر عنونة ترانزستور غير موجود على أنها 0، وإذا كان الترانزستور موجودًا فقد يُفسر على أنه 1، أو العكس. يُعرف هذا ببرمجة الطبقة النشطة. [ 15 ]

يمكن ترتيب ترانزستورات ذاكرة القراءة فقط المقنعة (Mask ROM) في تكوينات NOR أو NAND، وتتميز بأصغر حجم ممكن للخلايا، حيث يُمثل كل بت بترانزستور واحد فقط. توفر ذاكرة NAND كثافة تخزين أعلى من ذاكرة NOR. كما تتوفر تكوينات OR، ولكنها، مقارنةً بذاكرة NOR، تربط الترانزستورات بجهد Vcc فقط بدلاً من Vss . [ 15 ] كانت ذاكرة القراءة فقط المقنعة (Mask ROM) الأقل تكلفة، وهي أبسط أجهزة ذاكرة أشباه الموصلات، إذ تتكون من طبقة معدنية واحدة وطبقة واحدة من السيليكون متعدد التبلور، مما يجعلها نوع ذاكرة أشباه الموصلات ذي أعلى إنتاجية تصنيعية [ 3 ] (أعلى عدد من الأجهزة العاملة لكل دورة تصنيع). يمكن تصنيع ذاكرة القراءة فقط (ROM) باستخدام إحدى تقنيات تصنيع أجهزة أشباه الموصلات المتعددة، مثل CMOS و nMOS و pMOS والترانزستورات ثنائية القطب . [ 16 ]

من الممارسات الشائعة استخدام ذاكرة غير متطايرة قابلة لإعادة الكتابة ، مثل ذاكرة UV- EPROM أو EEPROM ، خلال مرحلة تطوير المشروع، ثم التحول إلى ذاكرة Mask ROM بعد الانتهاء من كتابة الكود. على سبيل المثال، تأتي وحدات التحكم الدقيقة من Atmel بنوعين من الذاكرة: EEPROM وMask ROM.

تتمثل الميزة الرئيسية لذاكرة القراءة فقط المقنعة (Mask ROM) في تكلفتها المنخفضة. فهي، من حيث سعة البت، أكثر إحكامًا من أي نوع آخر من ذاكرة أشباه الموصلات . ونظرًا لأن تكلفة الدائرة المتكاملة تعتمد بشكل كبير على حجمها، فإن ذاكرة القراءة فقط المقنعة أرخص بكثير من أي نوع آخر من ذاكرة أشباه الموصلات.

مع ذلك، فإن تكلفة التغطية لمرة واحدة مرتفعة، كما أن هناك فترة زمنية طويلة بين مرحلة التصميم ومرحلة المنتج. أخطاء التصميم مكلفة: فإذا تم اكتشاف خطأ في البيانات أو الشفرة، تصبح ذاكرة القراءة فقط للتغطية عديمة الفائدة، ويجب استبدالها لتغيير الشفرة أو البيانات. [ 17 ]

اعتبارًا من عام 2003تنتج أربع شركات معظم رقائق ذاكرة القراءة فقط المقنعة هذه: سامسونج للإلكترونيات ، وشركة NEC ، وشركة Oki للصناعات الكهربائية ، وماكرونيكس . [ 18 ]

تحتوي بعض الدوائر المتكاملة على ذاكرة قراءة فقط (RAM) مُقنّعة. بينما تحتوي دوائر متكاملة أخرى على ذاكرة قراءة فقط مُقنّعة بالإضافة إلى مجموعة متنوعة من الأجهزة الأخرى. على وجه الخصوص، تحتوي العديد من المعالجات الدقيقة على ذاكرة قراءة فقط مُقنّعة لتخزين شفرتها البرمجية الدقيقة . بينما تحتوي بعض وحدات التحكم الدقيقة على ذاكرة قراءة فقط مُقنّعة لتخزين برنامج الإقلاع أو جميع برامجها الثابتة .

تُعد رقائق ذاكرة القراءة فقط المبرمجة بالقناع الكلاسيكية عبارة عن دوائر متكاملة تقوم بتشفير البيانات المراد تخزينها فعليًا، وبالتالي يستحيل تغيير محتوياتها بعد التصنيع.

من الممكن أيضاً كتابة محتويات ذاكرة القراءة فقط الليزرية (Laser ROM) باستخدام الليزر لتغيير الخصائص الكهربائية لبعض الثنائيات فقط على الذاكرة، أو باستخدام الليزر لقطع بعض وصلات البولي سيليكون فقط، بدلاً من استخدام قناع. [ 19 ] [ 20 ] [ 15 ]

قابل للبرمجة الميدانية

  • يمكن كتابة أو برمجة ذاكرة القراءة فقط القابلة للبرمجة (PROM)، أو ذاكرة القراءة فقط القابلة للبرمجة لمرة واحدة (OTP)، عبر جهاز خاص يُسمى مبرمج PROM . عادةً، يستخدم هذا الجهاز فولتيات عالية لإتلاف أو إنشاء روابط داخلية ( صمامات أو صمامات مضادة ) داخل الشريحة بشكل دائم. وبالتالي، لا يمكن برمجة ذاكرة PROM إلا مرة واحدة.
  • يمكن مسح ذاكرة القراءة فقط القابلة للبرمجة والمسح (EPROM) بتعريضها لضوء فوق بنفسجي قوي (لمدة 10 دقائق أو أكثر عادةً)، ثم إعادة كتابتها بعملية تتطلب جهدًا كهربائيًا أعلى من المعتاد. يؤدي التعرض المتكرر للأشعة فوق البنفسجية إلى تلف ذاكرة EPROM في النهاية، ولكن عمر معظم رقائق EPROM يتجاوز 1000 دورة من المسح وإعادة البرمجة. غالبًا ما يمكن تمييز رقائق EPROM من خلال "النافذة" الكوارتزية البارزة التي تسمح بدخول الأشعة فوق البنفسجية. بعد البرمجة، تُغطى النافذة عادةً بملصق لمنع المسح العرضي. بعض رقائق EPROM تُمسح في المصنع قبل تغليفها، ولا تحتوي على نافذة؛ وهذه في الواقع ذاكرة PROM.
  • تعتمد ذاكرة القراءة فقط القابلة للبرمجة والمسح الكهربائي (EEPROM) على بنية أشباه موصلات مشابهة لذاكرة EPROM، ولكنها تسمح بمسح محتوياتها بالكامل (أو بنوك محددة ) كهربائيًا، ثم إعادة كتابتها كهربائيًا، بحيث لا يلزم إزالتها من الحاسوب (سواء كان حاسوبًا عامًا أو حاسوبًا مدمجًا في كاميرا أو مشغل MP3، إلخ). وتُعد عملية الكتابة أو البرمجة على ذاكرة EEPROM أبطأ بكثير (مللي ثانية لكل بت) من القراءة من ذاكرة ROM أو الكتابة إلى ذاكرة RAM (نانو ثانية في كلتا الحالتين).
    • ذاكرة القراءة فقط القابلة للتعديل كهربائيًا (EAROM) هي نوع من ذاكرة EEPROM يمكن تعديلها بت واحد أو بضعة بتات في كل مرة. [ 21 ] عملية الكتابة بطيئة جدًا وتتطلب جهدًا أعلى (عادةً حوالي 12 فولت ) من الجهد المستخدم للقراءة. تُستخدم ذاكرة EAROM في التطبيقات التي تتطلب إعادة كتابة جزئية وغير متكررة. يمكن استخدامها كذاكرة تخزين غير متطايرة لمعلومات إعداد النظام الهامة؛ في العديد من التطبيقات، تم استبدال ذاكرة EAROM بذاكرة CMOS RAM التي تعمل بالتيار الكهربائي الرئيسي وتُدعم ببطارية ليثيوم .
    • ذاكرة الفلاش (أو ببساطة الفلاش ) هي نوع حديث من ذاكرة EEPROM، تم اختراعها عام 1984. تتميز ذاكرة الفلاش بإمكانية مسحها وإعادة كتابتها بسرعة أكبر من ذاكرة EEPROM العادية، كما تتميز التصاميم الأحدث بقدرة تحمل عالية جدًا (تتجاوز مليون دورة). تستخدم ذاكرة NAND الفلاش الحديثة مساحة رقاقة السيليكون بكفاءة عالية، مما ينتج عنه دوائر متكاملة فردية بسعة تصل إلى 32 جيجابايت اعتبارًا من عام 2007.هذه الميزة، إلى جانب متانتها وقدرتها على التحمل، سمحت لذاكرة NAND الفلاشية باستبدال الذاكرة المغناطيسية في بعض التطبيقات (مثل ذاكرة USB المحمولة ). تُسمى ذاكرة NOR الفلاشية أحيانًا ذاكرة ROM فلاشية أو ذاكرة EEPROM فلاشية عند استخدامها كبديل لأنواع ROM القديمة، ولكن ليس في التطبيقات التي تستفيد من قدرتها على التعديل السريع والمتكرر.

من خلال تطبيق حماية الكتابة ، قد تصبح بعض أنواع ذاكرة القراءة فقط القابلة لإعادة البرمجة مؤقتًا ذاكرة للقراءة فقط.

تقنيات أخرى

توجد أنواع أخرى من الذاكرة غير المتطايرة التي لا تعتمد على تقنية الدوائر المتكاملة ذات الحالة الصلبة، بما في ذلك:

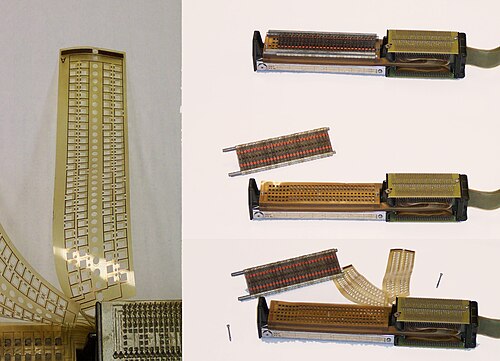

ذاكرة القراءة فقط للمصفوفة المحولة (TROS)، من نظام IBM 360/20
  • ذاكرة القراءة فقط (ROM) المصفوفة الثنائية ، التي استُخدمت بكميات قليلة في العديد من أجهزة الكمبيوتر في ستينيات القرن الماضي، بالإضافة إلى الآلات الحاسبة الإلكترونية وأجهزة التشفير الخاصة بلوحات المفاتيح الطرفية . تمت برمجة هذه الذاكرة عن طريق تثبيت ثنائيات أشباه الموصلات المنفصلة في مواقع محددة بين مصفوفة من مسارات خطوط الكلمات ومسارات خطوط البتات على لوحة الدوائر المطبوعة .
  • ذاكرة القراءة فقط (ROM) من نوع مصفوفة المقاومات أو المكثفات ، والتي استُخدمت في العديد من الحواسيب حتى سبعينيات القرن العشرين. ومثل ذاكرة القراءة فقط من نوع مصفوفة الثنائيات، كانت تُبرمج بوضع المكونات في مواقع محددة بين مصفوفة من خطوط الكلمات وخطوط البتات . وكانت جداول وظائف جهاز ENIAC عبارة عن ذاكرة قراءة فقط من نوع مصفوفة المقاومات، تُبرمج يدويًا بضبط مفاتيح دوارة. وقد خزّنت نماذج مختلفة من نظام IBM System/360 والأجهزة الطرفية المعقدة شفرتها الدقيقة في مصفوفة مكثفات، في متغيرات تُسمى BCROS ( ذاكرة قراءة فقط متوازنة للمكثفات في جهازي 360/50 و 360/65) ، أو CCROS ( ذاكرة قراءة فقط من مكثفات البطاقات في جهاز 360/30) .
  • تحقق ذاكرة القراءة فقط المصفوفية المحولة كثافة تخزين أعلى من ذاكرة القراءة فقط المصفوفية الثنائية أو المقاومة أو المكثفة، وذلك باستخدام كل عنصر من عناصر المصفوفة لتخزين بتات متعددة.
    • مُترجم حلقة دايموند ، الذي سُمّي نسبةً إلى مخترعه توماس إل. دايموند من مختبرات بيل، يعتمد على تمرير أسلاك عبر سلسلة من حلقات الفريت الكبيرة التي تعمل كمحولات، حيث تربط نبضات القيادة بملفات الاستشعار. [ 22 ] [ 23 ] تم اختراع مُترجم حلقة دايموند في أوائل الأربعينيات، واستُخدم في مفتاح التقاطع رقم 5 ، ومقاسم الهاتف TXE . وشكّلت حلقة دايموند الأساس لمعظم أشكال الذاكرة اللاحقة المقترنة بالمحولات أو ذاكرة "الحبل الأساسي".
    • تُعدّ تقنية التخزين للقراءة فقط باستخدام المحولات ( TROS ) (الموجودة في أجهزة 360/20 و 360/40 ووحدات التحكم الطرفية) تقنية ذاكرة قراءة فقط تعتمد على مصفوفة المحولات، وتعمل بنفس طريقة مترجم حلقة الماس. وهي أسرع وأكثر إحكامًا من تقنية CCROS من IBM المستخدمة في نظام IBM System/360 موديل 30 ، ولكنها أبطأ من تقنية BCROS من IBM المستخدمة في نظامي IBM System/360 موديل 50 وموديل 65 .
    • ذاكرة الحبل الأساسية ، والمعروفة أيضًا بذاكرة الجديلة السلكية، [ 24 ] والتي تربط خطوط القيادة بخطوط الاستشعار عبر نوى الفريت، تُستخدم حيث يكون الحجم والوزن و/أو التكلفة عوامل حاسمة. تخزن ذاكرة الحبل الأساسية عدة بتات من ذاكرة القراءة فقط (ROM) لكل نواة (على عكس ذاكرة القراءة/الكتابة الأساسية العادية)، وتُبرمج عن طريق نسج "أسلاك خط الكلمة" داخل أو خارج نوى محولات الفريت . هناك نوعان مختلفان من ذاكرة الحبل الأساسية، يتم التمييز بينهما بناءً على ما إذا كان يتم عكس مغنطة النوى أثناء التشغيل، وهما تقنية محول النبض وتقنية النواة التبديلية [ 25 ].
      • في تقنية محول النبض، تُربط خطوط التغذية بخطوط الاستشعار عبر نوى الفريت، لكن مغنطة النواة لا تُعكس، ولا تعتمد هذه الطريقة على حلقة التخلف المغناطيسي، إذ تُستخدم النوى كمحولات فقط. تعمل هذه التقنية بنفس طريقة مُترجم حلقة الماس، وقد استُخدمت في حواسيب PDP-9 و PDP-16 من شركة DEC ، وآلات حاسبة Hewlett-Packard 9100A و9100B، وآلات حاسبة Wang ، والعديد من الأجهزة الأخرى.
      • تُؤدي تقنية تبديل النواة إلى عكس مغنطة نوى الفريت. وهذا يختلف اختلافًا كبيرًا عن آلية عمل مُترجم حلقة الماس. وقد استُخدمت هذه التقنية في حواسيب مركبة أبولو الفضائية التابعة لوكالة ناسا ومعهد ماساتشوستس للتكنولوجيا ، [ 26 ]
    • ذاكرة لوحة الدوائر المطبوعة المقترنة حثيًا، والتي تستخدم الاقتران الحثي دون استخدام نوى الفريت، بل تعتمد على الاقتران بين خطوط القيادة وخطوط الاستشعار على مستويات منفصلة من لوحة الدوائر المطبوعة. تعمل هذه الذاكرة وفقًا لنفس مبدأ مترجم حلقة الماس، وقد استُخدمت في آلات حاسبة هيوليت-باكارد 9100A و9100B لتخزين بيانات التحكم الرئيسية (بالإضافة إلى ذاكرة حبلية ذات نواة محول نبضي تُستخدم لفك تشفير التعليمات الدقيقة). [ 27 ]

سرعة

على الرغم من أن السرعة النسبية لذاكرة الوصول العشوائي (RAM) مقابل ذاكرة القراءة فقط (ROM) قد تباينت بمرور الوقت، اعتبارًا من عام 2007يمكن قراءة رقائق ذاكرة الوصول العشوائي (RAM) الكبيرة بسرعة أكبر من معظم ذاكرات القراءة فقط (ROM). لهذا السبب (ولضمان الوصول الموحد)، يتم أحيانًا نسخ محتوى ذاكرة القراءة فقط إلى ذاكرة الوصول العشوائي أو نسخه مؤقتًا قبل استخدامه لأول مرة، ثم قراءته من ذاكرة الوصول العشوائي.

كتابة

بالنسبة لأنواع ذاكرة القراءة فقط (ROM) القابلة للتعديل الكهربائي، كانت سرعة الكتابة تقليديًا أبطأ بكثير من سرعة القراءة، وقد تتطلب جهدًا عاليًا غير معتاد، وتحريك وصلات التوصيل لتطبيق إشارات تمكين الكتابة، ورموز أوامر قفل/فتح خاصة. يمكن استخدام ذاكرة NAND Flash الحديثة لتحقيق أعلى سرعات كتابة بين جميع تقنيات ذاكرة القراءة فقط القابلة لإعادة الكتابة، حيث تصل السرعات إلى 10 جيجابايت / ثانية في محركات الأقراص الصلبة SSD. وقد تحقق ذلك بفضل زيادة الاستثمار في محركات الأقراص الصلبة SSD المخصصة للمستهلكين والشركات، ومنتجات ذاكرة الفلاش للأجهزة المحمولة المتطورة. على المستوى التقني، تحققت هذه المكاسب من خلال زيادة التوازي في تصميم وحدة التحكم والتخزين، واستخدام ذاكرات تخزين مؤقتة كبيرة للقراءة/الكتابة من نوع DRAM، وتطبيق خلايا ذاكرة قادرة على تخزين أكثر من بت واحد (DLC وTLC وMLC). يُعدّ هذا النهج الأخير أكثر عرضة للأعطال، ولكن تم التخفيف من ذلك إلى حد كبير من خلال التوفير الزائد (تضمين سعة احتياطية في المنتج لا يراها إلا وحدة تحكم محرك الأقراص) ومن خلال خوارزميات قراءة/كتابة متطورة بشكل متزايد في البرامج الثابتة لمحرك الأقراص.

التحمل والاحتفاظ بالبيانات

ذاكرة قابلة للمسح والبرمجة كهربائياً (EPROM)

نظرًا لأن كتابة ذاكرة القراءة فقط القابلة لإعادة الكتابة تتم عن طريق دفع الإلكترونات عبر طبقة عازلة كهربائيًا إلى بوابة ترانزستور عائمة ، فإنها لا تتحمل سوى عدد محدود من دورات الكتابة والمسح قبل أن يتلف العازل بشكل دائم. في ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائيًا (EPROM) الأولى، قد يحدث هذا بعد 1000 دورة كتابة فقط، بينما في ذاكرة EEPROM الحديثة من نوع Flash، قد يتجاوز عمرها الافتراضي مليون دورة. هذا العمر الافتراضي المحدود، بالإضافة إلى ارتفاع تكلفة البت الواحد، يعني أن التخزين القائم على تقنية Flash من غير المرجح أن يحل محل محركات الأقراص المغناطيسية تمامًا في المستقبل القريب.

لا يحدّ عدد دورات الكتابة من مدة صلاحية ذاكرة القراءة فقط (ROM) للقراءة بدقة. أما ذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائيًا (EPROM) وذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائيًا (EAROM) وذاكرة القراءة فقط القابلة للمسح والبرمجة كهربائيًا (EEPROM) وذاكرة الفلاش، فقد تكون مدة احتفاظها بالبيانات محدودة بتسرب الشحنة من البوابات العائمة لترانزستورات خلايا الذاكرة. في منتصف ثمانينيات القرن الماضي، أشارت أجيال EEPROM الأولى عمومًا إلى مدة احتفاظ بالبيانات تتراوح بين 5 و6 سنوات. بينما تُظهر مراجعة لذاكرة EEPROM المعروضة في عام 2020 أن الشركات المصنعة تشير إلى مدة احتفاظ بالبيانات تصل إلى 100 عام. تؤدي الظروف البيئية القاسية إلى تقليل مدة الاحتفاظ بالبيانات (حيث يتسارع التسرب بفعل درجات الحرارة المرتفعة أو الإشعاع ). لا تتأثر ذاكرة القراءة فقط المقنعة (Masked ROM) وذاكرة القراءة فقط القابلة للبرمجة باستخدام الصمامات/مضادات الصمامات (PROM) بهذا التأثير، لأن احتفاظها بالبيانات يعتمد على الثبات الفيزيائي للدائرة المتكاملة وليس الثبات الكهربائي، على الرغم من أن إعادة نمو الصمامات كان يمثل مشكلة في بعض الأنظمة في السابق. [ 28 ]

صور المحتوى

يمكن استخراج محتويات رقائق ذاكرة القراءة فقط (ROM) باستخدام أجهزة خاصة وبرامج تحكم مناسبة. وتُعدّ هذه الممارسة شائعة، على سبيل المثال، لقراءة محتويات خراطيش أجهزة ألعاب الفيديو القديمة . ومن الأمثلة الأخرى، إنشاء نسخ احتياطية من ذاكرة القراءة فقط (ROM) الخاصة بالبرامج الثابتة/أنظمة التشغيل من أجهزة الكمبيوتر القديمة أو غيرها من الأجهزة، وذلك لأغراض الأرشفة، حيث أن الرقائق الأصلية في كثير من الحالات هي من نوع PROM، وبالتالي فهي مُعرّضة لخطر تجاوز عمرها الافتراضي.

تُعرف ملفات تفريغ الذاكرة الناتجة باسم صور ROM أو ROMs المختصرة ، ويمكن استخدامها لإنتاج نسخ مكررة من ROMs - على سبيل المثال لإنتاج خراطيش جديدة أو كملفات رقمية للتشغيل في محاكيات أجهزة الألعاب . ظهر مصطلح "صورة ROM" عندما كانت معظم ألعاب أجهزة الألعاب تُوزع على خراطيش تحتوي على رقائق ROM، لكنه انتشر على نطاق واسع لدرجة أنه لا يزال يُستخدم للإشارة إلى صور الألعاب الأحدث التي تُوزع على أقراص CD-ROM أو وسائط بصرية أخرى.

تحتوي صور ذاكرة القراءة فقط (ROM) للألعاب التجارية والبرامج الثابتة وغيرها عادةً على برامج محمية بحقوق الطبع والنشر. يُعدّ نسخ وتوزيع هذه البرامج دون إذن انتهاكًا لقوانين حقوق الطبع والنشر في العديد من الدول، مع العلم أن النسخ لأغراض النسخ الاحتياطي قد يُعتبر استخدامًا عادلًا بحسب الموقع الجغرافي. على أي حال، يوجد مجتمع نشط يُعنى بتوزيع هذه البرامج وتداولها لأغراض الحفظ والمشاركة.

الجدول الزمني

تاريخ التقديماسم الشريحةالسعة ( بت )نوع ROMMOSFETالشركة المصنعةعمليةمنطقةمرجع
1956؟؟حفلة موسيقية؟أرما؟؟[ 4 ] [ 5 ]
1965؟256 بتذاكرة للقراءة فقطاضطراب ثنائي القطب TTLسيلفانيا؟؟[ 29 ]
1965؟1 كيلوبايتذاكرة للقراءة فقطالتخصص العسكريجنرال مايكروإلكترونيكس؟؟
196933011 كيلوبايتذاكرة للقراءة فقطثنائي القطبإنتل؟؟[ 29 ]
1970؟512 بتحفلة موسيقيةاضطراب ثنائي القطب TTLإشعاع؟؟[ 8 ]
197117022 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)MOS ثابت ( بوابة سيليكون )إنتل؟15  مم 2[ 8 ] [ 30 ]
1974؟4 كيلوبايتذاكرة للقراءة فقطالتخصص العسكريAMD ، جنرال إنسترومنت؟؟[ 29 ]
1974؟؟إيرومMNOSأداة عامة؟؟[ 8 ]
197527088 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)NMOS ( FGMOS )إنتل؟؟[ 31 ] [ 32 ]
1976؟2 كيلوبايتذاكرة EEPROMالتخصص العسكريتوشيبا؟؟[ 33 ]
1977μCOM-43 (PMOS)16 كيلوبايتحفلة موسيقيةPMOSNEC؟؟[ 34 ]
1977271616 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)TTLإنتل؟؟[ 35 ] [ 36 ]
1978EA8316F16 كيلوبايتذاكرة للقراءة فقطمرض التهاب النخاع والعصب البصريالمصفوفات الإلكترونية؟436  مم 2[ 29 ] [ 37 ]
1978μCOM-43 (CMOS)16 كيلوبايتحفلة موسيقيةCMOSNEC؟؟[ 34 ]
1978273232 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)NMOS ( HMOS )إنتل؟؟[ 31 ] [ 38 ]
1978236464 كيلوبايتذاكرة للقراءة فقطمرض التهاب النخاع والعصب البصريإنتل؟؟[ 39 ]
1980؟16 كيلوبايتذاكرة EEPROMمرض التهاب النخاع والعصب البصريموتورولا4000  نانومتر؟[ 31 ] [ 40 ]
1981276464 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)NMOS ( HMOS II )إنتل3500 نانومتر؟[ 31 ] [ 40 ] [ 41 ]
1982؟32 كيلوبايتذاكرة EEPROMالتخصص العسكريموتورولا؟؟[ 40 ]
198227128128 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)NMOS (HMOS II)إنتل؟؟[ 31 ] [ 40 ] [ 42 ]
1983؟64 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)CMOSسيجنيتكس3000  نانومتر؟[ 40 ]
198327256256 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)NMOS (HMOS)إنتل؟؟[ 31 ] [ 43 ]
1983؟256 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)CMOSفوجيتسو؟؟[ 44 ]
يناير 1984MBM 276464 كيلوبايتذاكرة EEPROMمرض التهاب النخاع والعصب البصريفوجيتسو؟528  مم 2[ 45 ]
1984؟512 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)مرض التهاب النخاع والعصب البصريAMD1700  نانومتر؟[ 40 ]
198427512512 كيلوبايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)NMOS (HMOS)إنتل؟؟[ 31 ] [ 46 ]
1984؟1 ميجابايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)CMOSNEC1200  نانومتر؟[ 40 ]
1987؟4 ميجابايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)CMOSتوشيبا800 نانومتر؟[ 40 ]
1990؟16 ميجابايتذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM)CMOSNEC600 نانومتر؟[ 40 ]
1993؟8 ميجابايتمرومCMOSهيونداي؟؟[ 47 ]
1995؟1 ميجابايتذاكرة EEPROMCMOSهيتاشي؟؟[ 48 ]
1995؟16 ميجابايتمرومCMOSايه كيه ام ، هيتاشي؟؟[ 48 ]
