سد تربيلا

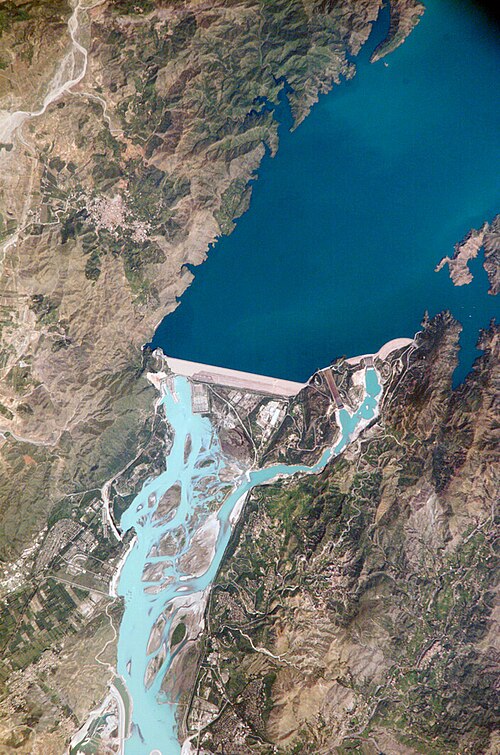

سد تربيلا ( بالبشتوية : د توربېلې بند ، بالهندية : تربیلا بند ) هو سد ترابي يقع على نهر السند في إقليم خيبر بختونخوا الباكستاني . يقع معظمه في منطقة سوابي . ^{[ 1 ]} يقع السد بالقرب من بلدة توبي ، على بُعد 105 كيلومترات (65 ميلاً) شمال غرب إسلام آباد و 125 كيلومتراً (80 ميلاً) شرق بيشاور . وهو أكبر سد ترابي في العالم . ^{[ 2 ] [ 3 ] [ 4 ]} يبلغ ارتفاع السد 143 متراً (470 قدماً) فوق قاع النهر، وتبلغ مساحة خزانه، بحيرة تربيلا ، حوالي 250 كيلومتراً مربعاً (97 ميلاً مربعاً ) . ^{[ 5 ]}

يقع سد تربيلا عند منبع نهر السند من سفوح جبال الهيمالايا ودخوله هضبة بوتوهار . يحتوي السد على خزان لتخزين المياه لأغراض الري ، والتحكم في الفيضانات ، وتوليد الطاقة الكهرومائية ، ^{[ 6 ]} حيث يستقبل مياه الأمطار الموسمية ويطلقها خلال فصل الشتاء الذي يشهد انخفاضًا في منسوب المياه. يبلغ متوسط ​​التدفق السنوي المتاح 101 مليار متر مكعب (3221 متر ^مكعب /ثانية). ^{[ 7 ]} وتبلغ سعته التخزينية 11.9 مليار متر مكعب. اكتمل بناء السد عام 1976. سترتفع القدرة المركبة لمحطات تربيلا الكهرومائية، البالغة 4888 ميغاواط، إلى 6418 ميغاواط بعد اكتمال التوسعة الخامسة المخطط لها والممولة من قبل البنك الآسيوي للاستثمار في البنية التحتية والبنك الدولي . وبذلك، سيصبح السد ثاني عشر أكبر سد كهرومائي في العالم من حيث قدرة إنتاج الكهرباء. ^{[ 8 ]}

يقع السد في بقعة ضيقة في وادي نهر السند، الذي سمي على اسم بلدة تربيلا في مقاطعة هاريبور التابعة لقسم هزارة داخل مقاطعة خيبر بختونخوا في باكستان .

يمتد جدار السد الرئيسي، المبني من التراب والصخور، لمسافة 2743 مترًا (8999 قدمًا) من الجزيرة إلى الضفة اليمنى للنهر، ويبلغ ارتفاعه 148 مترًا (486 قدمًا) . ويمتد سدان خرسانيان مساعدان فوق النهر من الجزيرة إلى الضفة اليسرى. وتقع مفيضات السد بالقرب من السدين المساعدين وليس من السد الرئيسي. وتبلغ سعة تصريف المفيض الرئيسي 18406 مترًا مكعبًا في الثانية (650000 قدم مكعب /ثانية) ، بينما تبلغ سعة تصريف المفيض المساعد 24070 مترًا مكعبًا في الثانية (850000 قدم مكعب /ثانية) . سنويًا، يمر أكثر من 70% من المياه المتدفقة في تربيلا عبر المفيضات دون استخدامها لتوليد الطاقة الكهرومائية . ^{[ 9 ]}

تم إنشاء خمسة أنفاق كبيرة كجزء من أعمال مخرج المياه . تُولّد الطاقة الكهرومائية حاليًا من توربينات في الأنفاق من 1 إلى 4، بينما يُستخدم النفق 5 لأغراض الري. ومن المقرر تحويل هذا النفق إلى محطة لتوليد الطاقة الكهرومائية لزيادة قدرة محطة تربيلا على توليد الكهرباء. وكانت الأنفاق الأربعة الأولى تُستخدم في الأصل لتحويل مجرى النهر أثناء بناء السد.

تقع محطة توليد الطاقة في منطقة توبي التابعة لمقاطعة سوابي.

تضم محطة الطاقة الكهرومائية MA الواقعة على الجانب الأيمن من السد الرئيسي 17 مولدًا يتم تغذيتها بالمياه من أنفاق المخرج 1 و2 و3. يوجد أربعة مولدات بقدرة 175 ميجاوات على النفق 1، وستة مولدات بقدرة 175 ميجاوات على النفق 2، وأربعة مولدات بقدرة 432 ميجاوات على النفق 3، وثلاثة مولدات بقدرة 470 ميجاوات على النفق 4، بإجمالي قدرة توليد تبلغ 4888 ميجاوات.

يبلغ طول خزان تربيلا 80.5 كيلومترًا (50.0 ميلًا) ، ومساحته 250 كيلومترًا مربعًا (97 ميلًا مربعًا ) . كان الخزان يخزن في البداية 11,600,000 فدان-قدم (14.3 كيلومترًا ^مكعبًا ) من المياه، بسعة تخزين حية تبلغ 9,700,000 فدان-قدم (12.0 كيلومترًا ^مكعبًا ) ، إلا أن هذه السعة انخفضت خلال السنوات الخمس والثلاثين اللاحقة من التشغيل إلى 6,800,000 فدان-قدم (8.4 كيلومترًا ^مكعبًا ) بسبب الترسيب. يبلغ أقصى ارتفاع للخزان 1,550 قدمًا (470 مترًا) فوق مستوى سطح البحر ، بينما يبلغ أدنى ارتفاع تشغيلي 1,392 قدمًا (424 مترًا) فوق مستوى سطح البحر. تمتد منطقة تجميع المياه أعلى سد تربيلا على مساحة 168,000 كيلومتر مربع (65,000 ميل مربع ) ، وتُغذى بشكل رئيسي بالثلوج وذوبان الأنهار الجليدية من المنحدرات الجنوبية لجبال الهيمالايا . يوجد رافدان رئيسيان لنهر السند أعلى سد تربيلا، وهما نهر شيوك الذي يصب بالقرب من سكاردو ، ونهر سيران بالقرب من تربيلا.

شُيّد سد تربيلا كجزء من مشروع حوض نهر السند بعد توقيع معاهدة مياه السند عام 1960 بين الهند وباكستان . وكان الهدف منه تعويض فقدان إمدادات المياه من الأنهار الشرقية ( رافي ، وسوتليج، وبياس ) التي خُصصت للاستخدام الحصري للهند بموجب بنود المعاهدة. ^{[ 10 ]} وبحلول منتصف سبعينيات القرن الماضي، أُضيفت قدرة توليد الطاقة في ثلاثة توسعات لاحقة لمشروع الطاقة الكهرومائية ، والتي اكتملت في عام 1992، ليصل إجمالي قدرة التوليد إلى 3478 ميغاواط.

تم بناء سد تربيلا على ثلاث مراحل لتلبية متطلبات تحويل مياه النهر. وقد تولت شركة ساليني إمبريجيلو الإيطالية أعمال البناء . ^{[ 11 ]}

شهد سد تربيلا حادثًا كبيرًا متعلقًا بالبناء في الفترة 1974-1975، حيث أدى تلف أنفاقه أثناء ملء الخزان الأولي إلى منع عملية حجز المياه المخطط لها. نتج عن ذلك انخفاض في إمدادات الري وتأخير في تشغيل محطة توليد الطاقة، مما أدى إلى انخفاض الإنتاج الزراعي، وزيادة الاعتماد على واردات القمح، وتأجيل توليد الطاقة الكهرومائية. وقد فرض هذا الحادث تكاليف اقتصادية باهظة، بما في ذلك نفقات الإصلاح وآثار أوسع على النمو الاقتصادي لباكستان خلال منتصف سبعينيات القرن الماضي، مما يسلط الضوء على الدور الحاسم للسد في قطاعي الزراعة والطاقة في البلاد. ^{[ 13 ]}

تم الاستحواذ على مساحة تبلغ حوالي 260 كيلومترًا مربعًا وحوالي 82,000 فدان (33,000 هكتار) من الأراضي لأغراض البناء. غمر الخزان الكبير للسد 135 قرية، مما أدى إلى نزوح حوالي 96,000 نسمة، ^{[ 14 ]} نُقل العديد منهم إلى بلدات محيطة بخزان تربيلا أو إلى وديان مرتفعة مجاورة. ^{[ 15 ]}

بالنسبة للأراضي والمباني التي تم الاستيلاء عليها بموجب قانون الاستملاك لعام 1894، دُفع تعويض نقدي قدره 469.65 مليون روبية للمتضررين. ونظرًا لغياب سياسة وطنية، تمت معالجة مخاوف إعادة توطين الأشخاص الذين نزحوا بسبب سد تربيلا على أساس مؤقت. وفي عام 2011، لم يكن العديد من هؤلاء الأشخاص قد أعيد توطينهم أو مُنحوا أراضي كتعويض عن خسائرهم من قبل حكومة باكستان، وفقًا لالتزاماتها التعاقدية مع البنك الدولي. ^{[ 16 ]}

نظرًا لأن منبع نهر السند هو مياه ذوبان الأنهار الجليدية في جبال الهيمالايا، فإن النهر يحمل كميات هائلة من الرواسب ، حيث يبلغ حمولته السنوية من الرواسب العالقة 200 مليون طن. ^{[ 17 ]} انخفضت سعة التخزين الحية لخزان تربيلا بأكثر من 33.5% لتصل إلى 6.434 مليون فدان قدم (MAF) مقابل سعتها الأصلية البالغة 9.679 مليون فدان قدم (MAF) بسبب الترسيب على مدى السنوات الـ 38 الماضية. ^{[ 18 ]} قُدِّر العمر الافتراضي للسد والخزان بحوالي 50 عامًا. ومع ذلك، كان الترسيب أقل بكثير من المتوقع، ويُقدَّر الآن أن العمر الافتراضي للسد سيبلغ 85 عامًا، أي حتى عام 2060 تقريبًا. ^{[ 19 ]}

تعتزم باكستان بناء عدة سدود كبيرة أعلى نهر تربيلا، بما في ذلك سد ديامر-باشا . عند اكتمال سد ديامر-باشا، ستنخفض كمية الرواسب المتدفقة إلى نهر تربيلا بنسبة 69%. ^{[ 20 ]}

إضافةً إلى تحقيق الغرض الأساسي من السد، وهو توفير المياه للري، ولّدت محطة تربيلا لتوليد الطاقة 341.139  مليار كيلوواط/ساعة من الطاقة الكهرومائية منذ بدء تشغيلها.  وسُجّل رقم قياسي سنوي في الإنتاج بلغ 16.463 مليار كيلوواط/ساعة خلال الفترة 1998-1999. وبلغ الإنتاج السنوي خلال الفترة 2007-2008 نحو 14.959  مليار كيلوواط/ساعة، بينما تقاسمت المحطة ذروة الحمل البالغة 3702  ميغاواط خلال العام، والتي مثّلت 23.057% من إجمالي ذروة نظام هيئة تطوير المياه والطاقة (WAPDA). ^{[ 21 ]}

تم التخطيط لتوسعة سد تربيلا - المرحلة الرابعة في يونيو 2012، ووُضعت دراسة الجدوى الأولية للمشروع. وقدّم السفير الأمريكي ريتشارد أولسون مساعداتٍ لبناء هذا المشروع خلال زيارته لباكستان في مارس 2013. ^{[ 22 ]} وفي سبتمبر 2013، وقّعت هيئة تنمية المياه والطاقة الباكستانية عقدًا بقيمة 26.053 مليار روبية مع شركة سينوهيدرو الصينية وشركة فويت هيدرو الألمانية لتنفيذ الأعمال المدنية في مشروع توسعة سد تربيلا - المرحلة الرابعة بقدرة 1410 ميغاواط. ^{[ 23 ]} وبدأ البناء في فبراير 2014، ^{[ 24 ]} واكتمل في فبراير 2018. ^{[ 25 ]}

أُنشئ هذا المشروع على النفق رقم 4 من سد تربيلا، ويتألف من ثلاث وحدات توربينية مولدة، تبلغ قدرة كل منها 470 ميغاواط. وكان من المتوقع أن يوفر المشروع ما معدله 3.84 مليار كيلوواط/ساعة سنويًا للشبكة الوطنية للكهرباء، وذلك بهدف دعم إمدادات الكهرباء خلال أشهر الصيف التي تشهد ذروة الطلب.

قُدّرت الفوائد السنوية للمشروع بـ 30.7 مليار روبية. ^{[ 26 ]} وعلى أساس سنوي، يتم تصريف أكثر من 70% من المياه المارة عبر تربيلا عبر المفيضات، بينما يُستخدم جزء فقط من النسبة المتبقية البالغة 30% لتوليد الطاقة الكهرومائية. ^{[ 9 ]}

أعلنت هيئة تنمية المياه والطاقة في باكستان عن ربط الوحدة الثالثة والأخيرة من مشروع تربيلا الرابع للطاقة الكهرومائية، بقدرة 1410 ميغاواط، بالشبكة الوطنية. وبهذا الربط، ارتفعت القدرة المركبة لمحطة تربيلا الكهرومائية إلى 4888 ميغاواط. ^{[ 27 ]}

بُني سد تربيلا بخمسة أنفاق أصلية، خُصصت الأنفاق الثلاثة الأولى منها لتوليد الطاقة الكهرومائية، بينما خُصص النفقان المتبقيان للري. يستخدم مشروع التوسعة في المرحلة الرابعة النفق الأول من نفقَي الري، في حين سيستخدم مشروع التوسعة في المرحلة الخامسة النفق الثاني. ^{[ 35 ]} وقد طلبت هيئة تنمية المياه والطاقة في باكستان إبداء الاهتمام بمشروع توسعة تربيلا-5 في أغسطس 2014، ^{[ 36 ]} وحصلت على الموافقة النهائية للبناء في سبتمبر 2015. ^{[ 35 ]}

يتألف مشروع الطاقة الكهرومائية لنفق 5 من عنصرين رئيسيين: مرافق توليد الطاقة ومرافق نقلها. وتشمل الأعمال الرئيسية في المشروع تعديلات على نفق 5، وبناء محطة توليد طاقة جديدة وملحقاتها لتوليد حوالي 1800 جيجاواط/ساعة من الطاقة سنويًا،  وخط نقل طاقة جديد مزدوج الدائرة بطول 50 كيلومترًا وبجهد 500 كيلوفولت من تربيلا إلى محطة شبكة إسلام آباد الغربية لنقل الطاقة، بالإضافة إلى محطة شبكة إسلام آباد الغربية الجديدة بجهد 500 كيلوفولت.

بدأ العمل في المشروع في أغسطس 2021، ومن المتوقع أن يستغرق إنجازه حوالي 3.5 سنوات. وقد تم تحديد ديسمبر 2026 موعدًا جديدًا للانتهاء. يتضمن المشروع تركيب ثلاث توربينات، تبلغ قدرة  كل منها 510 ميغاواط، في النفق الخامس لسد تربيلا، والذي كان مخصصًا سابقًا للاستخدام الزراعي. وبعد اكتمال المشروع، سترتفع القدرة الإجمالية لتوليد الطاقة في سد تربيلا إلى 6418  ميغاواط. ^{[ 37 ] [ 38 ]}
