برج ترانسبلان

في مجال نقل الطاقة الكهربائية ، يُعد برج التبديل برجًا يُستخدم لتغيير المواضع الفيزيائية النسبية لموصلات خط النقل في نظام متعدد الأطوار . يسمح برج التبديل بربط هذه الأجزاء معًا، مع الحفاظ على مسافة كافية بين الموصلات. وهذا أمر بالغ الأهمية لأنه يوزع المعاوقات الكهربائية بين أطوار الدائرة بمرور الوقت، مما يقلل من مشكلة حمل أحد الموصلات تيارًا أعلى من غيره.

تُنشأ خطوط الدائرة المزدوجة عادةً بموصلات من نفس الطور موضوعة متقابلة. على سبيل المثال، قد يكون جزء من الخط (من الأعلى إلى الأسفل) بالأطوار ABC على اليسار، والأطوار C'-B'-A' على اليمين. وقد يكون الجزء التالي بالأطوار BCA على اليسار، والأطوار A'-C'-B' على اليمين. وبالتالي، يكون اتجاه الدوران على كل جانب من البرج متعاكسًا. ^{[ 1 ]} يساعد التبديل على تقليل التداخل المتبادل بين الموصلات وبين الموصلات والأرض. ^{[ 2 ]} كما أنه مفيد في التخفيف من مشاكل مثل الفولتية المستحثة في خطوط الهاتف المجاورة. ^{[ 3 ]}

معرض

هنا، على اليمين يتم تدوير الأطوار؛ على اليسار، يتم تبديل طورين، وبالتالي يتغير اتجاه الدوران.

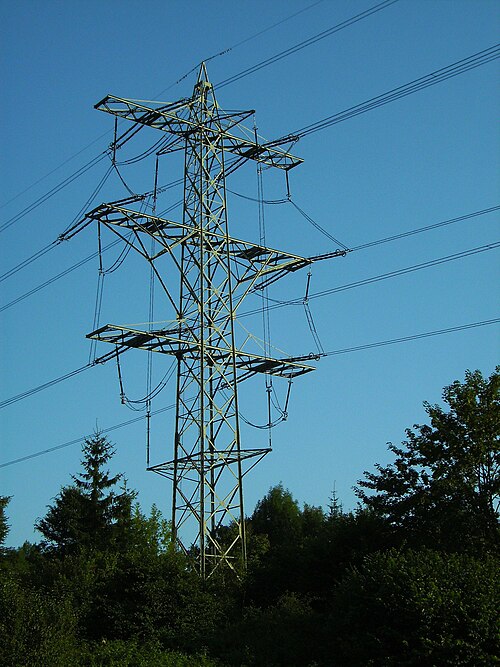

برج التبديل. على الجانب الأيمن، يتم تدوير الأطوار لأعلى، وعلى الجانب الأيسر لأسفل.
تبديل في مجال امتداد خط 420 كيلوفولت في السويد
