سد أورفت

سد أورفت ( بالألمانية : Urfttalsperre ) هو سد يبلغ ارتفاعه 58.50 مترًا، ويقع في الجزء الجنوبي الغربي من ولاية شمال الراين وستفاليا في ألمانيا. بُني عام 1905. يحجز السد مياه نهر أورفت في مقاطعة أويسكيرشن، مُشكلاً خزان أورفت ( Urftstausee ) الذي تبلغ مساحته 2.16  كيلومتر ^مربع . يُعرف الخزان أيضًا باسم بحيرة أورفت (Urftsee).

سد أورفت، الذي تم بناؤه خلال الفترة من 1900 إلى 1905، وخزان أورفت، الذي كان آنذاك أكبر خزان في أوروبا، والذي أصبح منذ عام 1993 تابعًا لمجلس مياه إيفل-رور ( Waserverband Eifel-Rur ).

يقع نظام حاجز أورفت، الذي يتألف من سد أورفت وخزان أورفت، في منطقة رور إيفل ، وهي منطقة فرعية من شمال إيفل ، جنوب سلسلة جبال كيرمتر ، شمال شرق هضبة درايبورن ، بين سيميرات - روربيرغ (في منطقة آخن المجاورة ) غربًا وشمالًا غربيًا، وشلايدن - غيموند ( مقاطعة أويسكيرشن ) شرقًا وجنوبًا شرقيًا. ويقع النظام مباشرة فوق بحيرة أوبرسي ، وهي الحوض الرئيسي ( فوربيكن ) لخزان رور ، حيث تُحجز مياه نهري أورفت ورور ، ويقع ضمن حدود منتزه إيفل الوطني ، الذي تأسس عام 2004، والذي يحيط به بدوره منتزه هوهيس فين-إيفل الطبيعي .

سد أورفت هو سد ثقلي منحني ، يواجه جانبه المحدب المنبع، ويحيط به سد ترابي (وتد إنتزه ) على جانب الخزان يصل ارتفاعه إلى حوالي نصف ارتفاع جدار السد. يقع السد على بعد حوالي 6.8 كيلومترات، في خط مستقيم، غرب شمال غرب مدينة غيموند ، وهي الجزء الشمالي من بلدة شلايدن في مقاطعة أويسكيرشن.

شُيّد سد أورفت بين عامي 1900 و1905. وضع التصميم العام للسد البروفيسور الدكتور أوتو إنتزه من آخن، وبُني وفقًا لما يُعرف بمبدأ إنتزه ، الذي أشرف أيضًا على عملية البناء. ولتشييد جدار السد، مُدّ خط سكة حديد من غيموند إلى الموقع لنقل العمال والمعدات. يتكون السد من حجارة ركام تتكون من صخور الجريواك والأردواز ، والتي استُخرجت محليًا، ويرتفع 58.5 مترًا فوق قاعدته . يبلغ طوله عند قمته حوالي 226 مترًا وعرضه 6 أمتار، بينما يبلغ عرضه عند قاعدته 50.5 مترًا. كان سد أورفت أيضًا الأعلى في أوروبا حتى بناء سد بوبر في جبال سيليزيا العملاقة عام 1912 .

بعد اكتماله، أصبح سد أورفت نموذجًا للعديد من المشاريع الأخرى محليًا ودوليًا، وذلك بعد أن ازدادت أهمية إدارة المياه لأغراض التصنيع عقب نهاية القرن التاسع عشر. بدأ الحجز التجريبي على النهر في نوفمبر 1904، وبدأ استخدامه في إدارة المياه في 26 أغسطس 1905.

يقع شمال سد أورفت، ويفصله عنه قاعدة شبه جزيرة ضيقة، مفيض على شكل سد فائض بعرض أقصى يبلغ 91 متراً، يتدفق على شكل شلال عبر 33 درجة. ويوجد داخل السد، على مسافات 2.5 متر، أنابيب رأسية مملوءة بالطين لتصريف المياه المتسربة إلى جدار السد.

تُتيح عدة أبراج تصريف سفلية الوصول إلى ممرات تفتيش على عمقين مختلفين، مما يسمح بفحص حالة سد أورفت. يمتد ممر التفتيش السفلي على طول وصلة قاعدته. خضع السد لعملية تجديد شاملة بين عامي 1994 و2000، شملت، من بين أمور أخرى، حل مشكلة ضغط الرفع. كما أُضيف إليه ممران جديدان للتفتيش، تم حفرهما باستخدام تقنيات التفجير ، ويبلغ طولهما الإجمالي 320 مترًا، بمتوسط ​​ارتفاع 3.10 متر وعرض 2.40 متر، بالإضافة إلى أعمال إحكام وصرف جديدة، والعديد من أجهزة القياس.

احتفل مجلس مياه إيفل-رور بالذكرى المئوية لافتتاح سد أورفت في 26 أغسطس 2005.

منذ اكتمال سد رور، لم يعد سد أورفت يحجز المياه على جانبه العلوي فحسب، بل إنه يحجز أيضًا مياه خزان رور (المعروف أيضًا باسم أوبرسي ) على جانبه السفلي حتى عمق 12 مترًا.

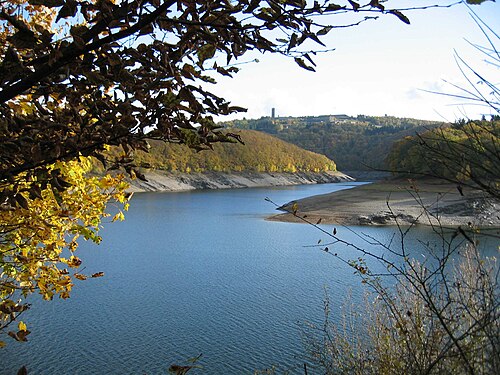

يبلغ طول خزان أورفت ( أو بحيرة أورفت ) 7.85 كيلومترًا عند امتلائه، وفقًا لخريطة دويتشه غروندكارت (مع أن المسافة المستقيمة من منبع البحيرة إلى السد لا تتجاوز 3.9 كيلومترًا)، وتبلغ مساحته الإجمالية 2.16 كيلومترًا ^مربعًا ، ويتسع لما يصل إلى 47.75 مليون متر مكعب من الماء. يجري نهر أورفت عبره من الشرق إلى الغرب. يقع الخزان ضمن مقاطعة أويسكيرشن جنوب سلسلة جبال كيرمتر ، غرب شمال غرب مدينة غيموند في بلدة شلايدن ، وأسفل قرية مالسبيندن بقليل. يمكن الوصول إلى الخزان من غيموند ومالسبيندن، أو جنوبًا عبر سلسلة جبال كيرمتر من هايمباخ .

تقع بحيرة أوبرسي في الطرف الشمالي الغربي من مياه خزان أورفت المتعرجة، أسفل سد أورفت مباشرةً ، وهي بمثابة الحوض الرئيسي لخزان رور، حيث يُحجز فيها كل من نهري رور وأورفت. وفي خزان أورفت (على ارتفاع 322.5  مترًا  فوق مستوى سطح البحر  )، المحاط بريف مُشجّر، تقع جزيرة كروميناول (بارتفاع أقصى 339.6 مترًا فوق مستوى سطح البحر ). وتبرز شبه جزيرة ألتنبرغ (بارتفاع أقصى 351.5  مترًا  فوق مستوى سطح  البحر ) ، ونيفسبيرغ (بارتفاع أقصى 370 مترًا  فوق  مستوى  سطح البحر )، وهوستراويل (بارتفاع أقصى 366.7 مترًا فوق مستوى سطح البحر ) داخل البحيرة. ويمكن الوصول إليها سيرًا على الأقدام أيضًا ، وذلك بحسب مستوى المياه.
