ياماها YM2151

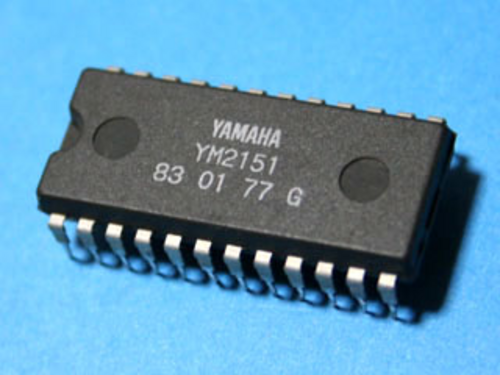

شريحة الصوت Yamaha YM2151 ، المعروفة أيضًا باسم OPM (مشغل FM من النوع M)، هي شريحة صوتية ثمانية القنوات بأربعة مشغلات، طورتها شركة Yamaha . كانت هذه الشريحة أول تطبيق من Yamaha لتوليف FM على شريحة واحدة ، وقد صُممت في الأصل لبعض لوحات مفاتيح Yamaha من سلسلة DX ( DX21 و DX27 و DX100 ^{[ 1 ]} ). كما استخدمتها Yamaha أيضًا في بعض البيانو الكهربائية ذات الأسعار الاقتصادية، مثل YPR-7 وYPR-8 وYPR-9.

استُخدمت شريحة YM2151 في العديد من لوحات أنظمة ألعاب الأركيد ، بدءًا من لعبة Marble Madness لجهاز Atari System 1 عام 1984، ثم لوحات أنظمة أركيد Sega بدءًا من عام 1985، ثم ألعاب أركيد من Konami و Capcom و Data East و Irem و Namco ، بالإضافة إلى آلات Williams للكرة والدبابيس ، وكان استخدامها الأكثر شيوعًا في منتصف إلى أواخر ثمانينيات القرن العشرين. كما استُخدمت أيضًا في أجهزة الكمبيوتر المنزلية X1 و X68000 من Sharp . ويحتوي جهاز الكمبيوتر Commander X16 ذو 8 بت، وهو جهاز كمبيوتر هواة "حديث ذو طابع كلاسيكي"، على شريحة YM2151 مدمجة لتوليد الصوت. ^{[ 2 ] [ 3 ]}

استُخدمت هذه الشريحة في وحدتي توليف الصوت FM من ياماها SFG-01 وSFG-05. وهما وحدتا توسعة لأجهزة كمبيوتر ياماها MSX، ​​وكانتا مُدمجتين بالفعل في بعض الأجهزة مثل ياماها CX5M . تحتوي وحدات SFG-05 اللاحقة على شريحة YM2164 (OPP)، وهي شريحة مُطابقة تقريبًا مع تغييرات طفيفة فقط في سجلات التحكم. ^{[ 4 ]} تبع وحدات SFG جهاز ياماها FB-01، وهو إصدار مستقل يعمل حصريًا بشريحة YM2164.

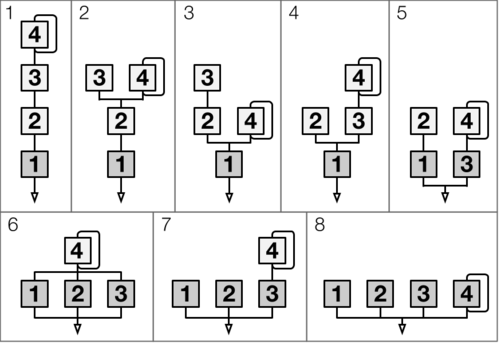

تستخدم شريحة YM2151 تقنية توليف صوتي تُعرف بتوليف التردد (FM)، والتي تُحقق من خلال تعديل طور التردد اللحظي لكل موجة صوتية عبر مُعدِّل. تحتوي الشريحة على ثماني قنوات (أو أصوات) توليف FM متزامنة، وتحتوي كل قناة على عدد من المُشغِّلات التي يمكن توصيلها بطرق متنوعة، باستخدام غلاف ADSR مُعدَّل بالإضافة إلى إعدادات تغيير معدل الإشارة، ومضاعفة التردد، وضبط التردد. يوجد أربعة مُشغِّلات لكل قناة، يحتوي كل منها على مُذبذب موجة جيبية ومُولِّد غلاف. يمكن إعادة ترتيب هذه المُشغِّلات في ثمانية توصيلات مختلفة (أو "خوارزميات FM" وفقًا لمصطلحات ياماها) للمُشغِّلات الأربعة لتوليد الصوت. تستند الخوارزميات إلى خوارزمية Yamaha DX9 ، التي تستخدم ثمانية من أصل 32 خوارزمية من DX7 ولكن تم تعديلها للاستخدام مع أربعة مُشغِّلات، بينما تستخدم شريحة YM2151 وشرائح FM اللاحقة ذات الأربعة مُشغِّلات ترتيبًا مُعدَّلًا قليلاً للمُشغِّلات للخوارزمية الثالثة. ^{[ 5 ]} يمكن أيضًا استبدال المشغل الرابع على القناة الثامنة بقناة ضوضاء متغيرة التردد لتوليد الضوضاء.

تم إقران جهاز YM2151 إما بجهاز تحويل رقمي تناظري ستيريو YM3012 أو جهاز تحويل رقمي تناظري أحادي الصوت YM3014 بحيث يمكن تزويد مكبرات الصوت بإخراج مولد نغمات FM الخاص به كصوت تناظري. ^{[ 6 ]}
