مورتييه 120 ملم Rayé Tracté Modèle F1
إنّ مدفع الهاون الثقيل الفرنسي MO -120 RT (الاسم المصنعي) أو MO-120-RT . يشير اختصار RT في الاسم إلى rayé, tracté ، أي "مُحلزن، مُجرور". يستخدم الجيش الفرنسي حاليًا مدفع MO-120-RT (حيث يُعرف باسم RT F1 أو Mortier de 120 mm Rayé Tracté Modèle F1 - "مدفع هاون مُحلزن مُجرور عيار 120 ملم، طراز F1")، كما تم تصديره إلى أكثر من 24 دولة أجنبية، أو في بعض الحالات، تم إنتاجه بموجب ترخيص. يُزوّد به وحدات المدفعية، حيث يُكمّل مدافع وأنظمة المدفعية؛ مع العلم أن وحدات المشاة تستخدمه في بعض الدول.
يوجد نظام هاون آلي مثبت على مركبة مشتق من MO-120 RT، يُعرف باسم 2R2M ، وهو قيد الخدمة لدى عدد من الدول.
تصميم
يستخدم مدفع MO-120 RT قذائف عيار 120 ملم بمدى 8.2 كم (5.1 ميل) وقذائف PRPA (قذيفة صاروخية مساعدة) بمدى 13 كم (8.1 ميل) . يمكن إطلاق السلاح إما بإسقاط القذيفة في الأنبوب (بعد محاذاة حلقات التخريش) مما يؤدي إلى إطلاق نار تلقائي بمجرد اصطدامها بقاعدة الأنبوب، أو بإطلاق نار مُتحكم به عن طريق إسقاط القذيفة في الأنبوب وسحب حبل قصير لتفعيل آلية الإطلاق في قاعدة الأنبوب.
يمكن أن تصل قذائف الهاون إلى ارتفاع 4000 متر (13000 قدم) وتصيب الأرض بنصف قطر قتل فعال يبلغ 76 مترًا (249 قدمًا) . [ 3 ]
خدمة
في الخدمة الفرنسية، يُجرّ هذا السلاح عادةً بواسطة المركبة المدرعة ذات العجلات VTM 120 ( Véhicule Tracteur Mortier de 120 mm )، وهي مشتقة من سلسلة ناقلات الجنود المدرعة VAB 4×4 . ويتم الجرّ بواسطة وصلة جرّ تُثبّت على فوهة السلاح. تحمل المركبة VTM 120 أيضًا 70 قذيفة هاون، وتوفر حماية باليستية أساسية للطاقم من نيران الأسلحة الصغيرة والشظايا. كما يمكن جرّ RT-61 بواسطة المركبة AMX-10 TM ( Tracteur de Mortier )، وهي نسخة من ناقلة الجنود المدرعة المجنزرة AMX-10P أو مركبة سكوربيون SERVAL الفرنسية المستقبلية.
في فرنسا، تم نقل جميع المدافع الهاون، التي كانت في الأصل مجهزة لأفواج المشاة، إلى أفواج المدفعية، حيث تعمل الآن على تعزيز المدفعية المقطورة عيار 155 ملم.
الشركة المصنعة هي شركة تاليس، التي كانت تحمل أسماء شركات سابقة هي TDA Armements و Thomson-Brandt، كما ذكر أعلاه، و Thomson-CSF/Daimler Benz Aerospace (فرنسا/ألمانيا)، و Hotchkiss Brandt (هولندا) تحت اسم "HB Rayé".
المتغيرات
النسخة التركية
في تركيا ، طُوِّرَ نموذجٌ مُشتقٌّ من هذا المدفعية وصُنِعَ بواسطة شركة MKEK تحت اسم هاون HY 12. يُجرّ هذا الهاون بواسطة شاحنة خفيفة من طراز Unimog، ويحمل طاقمًا من ستة أفراد و60 قذيفة هاون. وتُنتج شركة MKEK ذخيرة "قنبلة Mod 209 شديدة الانفجار" لهذا الهاون. [ 4 ]
النوع الياباني 96
تقوم قوات الدفاع الذاتي البرية اليابانية بتشغيل مدفع MO-120-RT سواء في التكوين المقطور أو مثبتًا في مركبة من النوع 96 .
- تكوين السحب في الخدمة اليابانية. المحرك الرئيسي هو تويوتا ميجا كروزر .
هاون ثقيل من طراز 96، إصدار قوات الدفاع الذاتي البرية اليابانية
متغير JGSDF SP من النوع 96
2R2M

نظام 2R2M هو نظام هاون آلي مثبت على مركبة مشتق من نظام MO-120 RT. [ 5 ]
نظام الدعم الناري الاستكشافي M327
بدأ سلاح مشاة البحرية الأمريكية البحث عن نظام دعم ناري استكشافي (EFSS) عام 2001 بعد أن كشفت بداية العمليات في أفغانستان عن افتقاره إلى مدفعية استكشافية أخف من مدفع هاوتزر عيار 155 ملم وأثقل من مدفع هاون عيار 60 ملم. في البداية، ارتبط سلاح 120 RT بتطوير طائرة MV-22 Osprey ، التي كان من المفترض أن تحمل سيارة جيب Growler ITV لسحبه؛ إلا أن كلا المسعىين واجها صعوبات وتأخيرات. استُخدم نظام EFSS عمليًا لأول مرة في أفغانستان في فبراير 2011، حيث أطلق قذيفة إضاءة M1105. [ 6 ] تم تقديم نظام EFSS الكامل عام 2009، ويتكون من مركبتين خفيفتين، إحداهما تسحب مدفع الهاون والأخرى مقطورة ذخيرة، تتسعان داخل طائرة MV-22 أو مروحية CH-53E Super Stallion ؛ وتتألف بطارية EFSS من حوالي 50 جنديًا من مشاة البحرية. [ 7 ]
بين عامي 2011 و2015، طوّر سلاح مشاة البحرية الأمريكية وشركة رايثيون ذخيرة المدى الممتد عالية الدقة (PERM) لنظام EFSS، وهي قذيفة موجهة بنظام تحديد المواقع العالمي (GPS) توفر مدىً أكبر ودقةً أفضل. وقد زاد مدى هذه القذيفة، التي يبلغ وزنها 16 كيلوغرامًا (35 رطلاً)، من 8 كيلومترات (5 أميال) إلى 16 كيلومترًا (9.9 أميال) ، حيث تسقط على بُعد 10 أمتار (33 قدمًا) من الهدف، وقد تصل المسافة إلى مترين فقط، بتكلفة 18,000 دولار أمريكي للقذيفة الواحدة، وبقوة تدميرية تتراوح بين 2.5 و3 أضعاف. ويعود المدى الإضافي إلى الزعانف الذيلية لتحقيق الاستقرار، والجنيحات الأمامية (canards) قرب مقدمة القذيفة لإجراء تعديلات أثناء الطيران وتسهيل انزلاقها أثناء الهبوط. أما القوة التدميرية الأكبر، فكانت نتيجةً لمسار طيرانها؛ إذ تصطدم قذائف المدفعية العادية بزاوية 45 درجة، مما يدفع النصف العلوي منها إلى أعلى في الهواء؛ بينما يؤدي الهبوط بزاوية حادة إلى توجيه طاقة وشظايا أكبر مباشرةً نحو الهدف. بل إنها كانت قادرة على إصابة الأهداف المائلة عكسيًا من خلال التحكم في مسارها. كما أن الدقة العالية تُقلل من الأعباء اللوجستية، إذ أن استخدام عدد أقل من القذائف لتدمير هدف واحد يعني أن الوحدة يمكنها البقاء لفترة أطول دون الحاجة إلى إعادة التموين. وكان من المقرر أن يبدأ استخدام نظام PERM في عام 2018. وخططت شركة رايثيون لإضافة نظام توجيه ليزري شبه نشط (SAL) إلى قذائف PERM لتمكينها من إصابة الأهداف المتحركة. [ 8 ] [ 9 ] [ 7 ] [ 10 ]
بحلول ديسمبر 2017، تخلّت قوات مشاة البحرية الأمريكية عن نظام إطلاق الصواريخ الموجهة (EFSS). ونظرًا لسعي مشاة البحرية إلى توسيع مدى ترسانة مدفعيتهم، لم يُعتبر المدى المحدود لنظام EFSS مناسبًا للمهام المستقبلية، لذا تم اختيار التخلي عنه لصالح توجيه المزيد من الموارد نحو عمليات إطلاق النار الدقيقة. [ 11 ] وفي عام 2021، حلّ محله نظام إطلاق الذخائر المتسكعة Hero-120 التي تُطلق من مركبات مختلفة. [ 12 ]

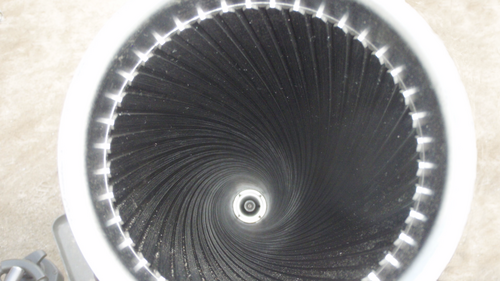

حلزنة هاون M327

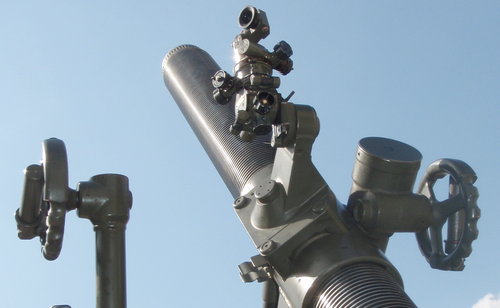

منظار هاون M327
هاون M327 عيار 120 ملم ذو سطح محزز
تم نقل مدفع رشاش M327 التابع لقوات مشاة البحرية الأمريكية داخليًا بواسطة مركبة هجوم برمائية
قذيفة شديدة الانفجار تابعة لقوات مشاة البحرية الأمريكية تظهر التخريش
طائرة MO-120 RT تابعة للحرس الوطني القبرصي
المشغلون
بلجيكا : تم تسليم 52 في الفترة 1965-1966. [ 13 ]
الكاميرون : تم تسليم 16 في عام 1973. [ 13 ]
كولومبيا : تم تسليم 38 طائرة تركية من طراز HY1-12 في عام 2009. [ 13 ]
قبرص : تم تسليم 114 سفينة في الفترة 1990-1991. [ 13 ] 112 سفينة في الخدمة في عام 2016. [ 14 ]
جيبوتي : تم تسليم 20 في عام 1981. [ 13 ]
الغابون : تم تسليم 4 في عام 1986. [ 13 ]
فرنسا : 128 في عام 2016. [ 15 ]
إيطاليا : تم تسليم 139 مركبة بين عامي 2000 و2004. [ 13 ] وتشير إحصائيات التوازن العسكري إلى وجود 142 مركبة في الخدمة اعتبارًا من عام 2016.[ 16 ]
اليابان : تم تسليم 462 سيارة بين عامي 1990 و 2017. [ 13 ]
الكويت : حوالي 12 في الخدمة. [ 17 ]
كردستان : مساعدات فرنسية لقوات البيشمركة لمحاربة داعش، كما تم الاستيلاء عليها من الجيش العراقي السابق خلال عملية تحرير العراق . [ 18 ] [ 19 ]
لبنان : 24 تم تسليمها في عام 2012. [ 20 ]
المكسيك : تم تسليم 32 سفينة في عام 1988، [ 13 ] ولا تزال في الخدمة. [ 15 ]
هولندا : تم تسليم 145 في الفترة 1966-1968 [ 13 ]
باكستان : في الخدمة مع الجيش الباكستاني وقوات الحدود . [ 21 ]
قطر : 200 في الخدمة [ 22 ]
المملكة العربية السعودية : تم تسليم 200 مركبة في الفترة 1990-1991 و25 مركبة من طراز 2R2M في الفترة 2009-2010، وكلاهما يستخدم من قبل الحرس الوطني . [ 13 ]
تركيا : تم نشر 127 جندياً في شمال قبرص اعتباراً من عام 2016[ 23 ]
أوكرانيا : 4 تم تسليمها من قبل بلجيكا خلال الغزو الروسي لأوكرانيا [ 2 ]
المشغلون السابقون
كندا [ 5 ]
العراق [ 24 ]
بنما، كانت تستخدم سابقاً من قبل قوات الدفاع البنمية . [ 25 ]
رواندا : تم تسليم 25 في الفترة 1990-1991. [ 13 ]
الولايات المتحدة : تم تسليم 66 وحدة بين عامي 2008 و 2013 [ 13 ] - في الخدمة مع سلاح مشاة البحرية الأمريكية كنظام دعم النيران الاستكشافي M327 عيار 120 ملم [ 26 ] تم إيقاف تشغيله في عام 2017. [ 27 ]
المتغيرات
- MO-120-LT – نسخة ذات ماسورة ملساء لمدفعية الجبال.
