هاون (سلاح)
الهاون اليوم عبارة عن مدفع بسيط وخفيف الوزن، يُحمل يدويًا، ويُعبأ من فوهته، ويتكون من أنبوب معدني أملس ( مع أن بعض الطرازات تستخدم ماسورة محلزنة ) مثبت على قاعدة (لتوزيع الارتداد ) ، مع حامل ثنائي خفيف الوزن ومنظار . تُستخدم المدافع عادةً كأسلحة غير مباشرة للدعم الناري القريب باستخدام أنواع مختلفة من الذخيرة. تاريخيًا، كانت المدافع تُستخدم كمدفعية حصار ثقيلة. تطلق المدافع قذائف متفجرة (تُسمى تقنيًا قنابل ) [ 1 ] في مسارات باليستية عالية الانحناء .
تاريخ
استُخدمت المدافع الهاونية لمئات السنين. يعود أول استخدام موثق للمدافع الهاونية إلى كوريا في معركة بحرية عام 1413، حيث طوّر صانعو الأسلحة الكوريون مدفع وان غو (مدفع هاون على شكل قرع) (완구، 碗口). [ 2 ] يعود تاريخ أقدم نسخة من مدفع وان غو إلى عام 1407. [ 3 ] يُنسب اختراع مدفع وان غو عمومًا إلى تشوي هاي سان (1380-1443)، ابن تشوي مو سون (1325-1395) . [ 4 ] خلال عهد أسرة مينغ ، سجّل الجنرال تشي جيغوانغ (1528-1588) استخدام مدفع صغير يُسمى هو دون باو، يشبه مدفع الهاون. [ 5 ]
استُخدمت المدافع لأول مرة في حروب الحصار خلال حصار القسطنطينية عام 1453 على يد محمد الفاتح . ويذكر جيوفاني دا تاجلياكوزو ، في روايته الإيطالية عن حصار بلغراد عام 1456، أن العثمانيين استخدموا سبعة مدافع هاون أطلقت قذائف حجرية بارتفاع ميل إيطالي واحد . [ 6 ] ويبدو أن زمن تحليق هذه القذائف كان كافيًا لتجنب الخسائر البشرية من خلال نشر مراقبين لرصد مساراتها. [ 7 ]
كانت المدافع القديمة، مثل مدفع بومارت فون شتاير الذي يعود للقرن الخامس عشر ، كبيرة الحجم وثقيلة الوزن، ما جعل نقلها صعبًا. صُنعت هذه الأسلحة ببساطة على شكل أوعية حديدية تُذكّر بمدافع المطابخ والصيدليات، ومنها استمدت اسمها. (تشير بعض المصادر القديمة إلى المدافع باسم " بنادق القدور" [ 8 ] ) . لعبت المدافع دورًا هامًا في غزو البندقية لموريا (1684-1699)، وخلال هذه الحملة، تم تفجير مستودع ذخيرة في البارثينون عام 1687. اخترع البارون مينو فان كوهورن مدفعًا متنقلًا مبكرًا عام 1701 [ 9 ] [ 10 ]. كان هذا المدفع يُطلق قذيفة متفجرة، مزودة بفتيل يُشعل بالغازات الساخنة عند إطلاقها. سرعان ما اكتسب مدفع كوهورن شعبية واسعة، ما استدعى ابتكار نوع جديد من السفن الحربية، وهي سفينة القنابل . كان استخدام المدافع الهاونية الأكثر مرونة كمدفعية ميدانية (بدلاً من مدفعية الحصار ) من أوائل الاستخدامات التي قامت بها القوات البريطانية في قمع الانتفاضة اليعقوبية عام 1719 في معركة غلين شيل . وقد تمتع الهاون ذو المسار عالي الزاوية بميزة كبيرة على المدافع الميدانية القياسية في التضاريس الوعرة للمرتفعات الغربية في اسكتلندا .
تراجع استخدام الهاون في أوروبا بشكل عام بحلول العصر النابليوني ، على الرغم من أن هاونات مانبي كانت تُستخدم على نطاق واسع على السواحل لإنزال الحبال إلى السفن المنكوبة. ولم ينتعش الاهتمام الأوروبي بأسلحة الهاون إلا مع بداية القرن العشرين. وقد استُخدمت الهاونات بكثافة من قبل كلا الجانبين خلال الحرب الأهلية الأمريكية (1861-1865). وفي حصار فيكسبيرغ عام 1863، أفاد الجنرال يوليسيس إس. غرانت بصنع هاونات "بأخذ جذوع من أصلب أنواع الخشب المتاحة، وحفرها لتكوين قذائف تزن 3 أو 5 كيلوغرامات (6 أو 12 رطلاً) ، وربطها بأحزمة حديدية متينة. وقد عملت هذه القذائف كـ "كوهورن" ، وتم إطلاقها بنجاح من خلالها إلى خنادق العدو". [ 11 ]
خلال الحرب الروسية اليابانية من عام 1904 إلى عام 1905، قام الفريق ليونيد غوبياتو من الجيش الإمبراطوري الروسي بتطبيق مبادئ إطلاق النار غير المباشر من مواقع إطلاق النار المغلقة في الميدان؛ وبالتعاون مع الجنرال رومان كوندراتينكو ، قام بتصميم أول مدفع هاون يطلق قذائف بحرية.
كان مصطلح "مدفع الهاون" يُستخدم خلال الحرب العالمية الأولى للإشارة إلى أنواع مختلفة من أسلحة المدفعية قصيرة المدى ذات الأحجام المتفاوتة. كان مداها قصيرًا جدًا لدرجة أنه كان لا بد من إطلاقها مباشرة من خنادق الخطوط الأمامية ، ومن هنا جاءت التسمية. [ 12 ] درس الجيش الإمبراطوري الألماني حصار بورت آرثر (1904-1905)، حيث عجزت المدفعية الثقيلة عن تدمير التحصينات الدفاعية كالسياج الشائك والمخابئ. ونتيجة لذلك، طوّر الألمان مدفع هاون قصير الماسورة يُعبأ من الفوهة ، يُسمى " مينينفيرفر " (قاذف الألغام). استُخدم " مينينفيرفر" بكثافة خلال الحرب العالمية الأولى ،وصُنع بثلاثة أحجام: 7.58 و 17 و25 سم (2.98 و 6.69 و9.84 بوصة) . اخترع البريطانيون مدفع هاون ستوكس خفيف الوزن .
الأنواع
هاون ستوكس
لم يظهر مدفع الهاون الحديث القابل للنقل من قبل شخص واحد إلا بعد أن ابتكره السير ويلفريد ستوكس عام 1915 خلال الحرب العالمية الأولى. في ظروف حرب الخنادق ، كانت هناك حاجة ماسة لسلاح متعدد الاستخدامات وسهل النقل يمكن تشغيله من قبل القوات المتحصنة في الخنادق. رُفض تصميم ستوكس في البداية في يونيو 1915 لعدم قدرته على استخدام مخزون ذخيرة الهاون البريطانية الموجودة، ولم يُسرّع تصنيع مدفع ستوكس إلا بتدخل ديفيد لويد جورج ( وزير الذخائر آنذاك ) والمقدم جيه سي ماثيسون من إدارة إمداد حرب الخنادق (الذي كان يتبع للويد جورج). أثبت السلاح فائدته الكبيرة في خنادق الجبهة الغربية الموحلة ، حيث كان من الممكن توجيه قذيفة الهاون لتسقط مباشرة في الخنادق ، حيث يستحيل وصول قذائف المدفعية إليها بسبب زاوية طيرانها المنخفضة. [ 13 ]
كان مدفع ستوكس الهاون سلاحًا بسيطًا يُعبأ من الفوهة، ويتكون من أنبوب معدني أملس مثبت على قاعدة (لامتصاص الارتداد) مع حامل ثنائي خفيف الوزن . عند إسقاط قنبلة هاون في الأنبوب، تتلامس كبسولة تفجير حساسة للصدمات في قاعدة القنبلة مع إبرة إطلاق في قاعدة الأنبوب، مما يؤدي إلى انفجارها وإطلاق القنبلة نحو الهدف. كان بإمكان مدفع ستوكس الهاون إطلاق ما يصل إلى 25 قنبلة في الدقيقة، ويبلغ مداه الأقصى 730 مترًا (800 ياردة) ، مستخدمًا المقذوف الأسطواني غير المستقر الأصلي. [ 14 ]
بعد الحرب العالمية الأولى، طُوِّرَت نسخة مُعدَّلة من الهاون، تُطلق قذيفةً انسيابيةً حديثةً مُثبَّتةً بزعانف ، ومُزوَّدةً بشحنةٍ مُعزِّزةٍ لزيادة المدى؛ [ 15 ] وكان هذا في الواقع سلاحًا جديدًا. وبحلول الحرب العالمية الثانية ، كان بإمكانه إطلاق ما يصل إلى 30 قنبلةً في الدقيقة، ويبلغ مداه أكثر من 2300 متر (2500 ياردة) مع بعض أنواع القذائف. [ 16 ] طوَّر الفرنسيون نسخةً مُحسَّنةً من هاون ستوكس باسم براندت Mle 27 ، ثمَّ حُسِّنَت لاحقًا باسم براندت Mle 31 ؛ وقد نُسِخَ هذا التصميم على نطاقٍ واسعٍ، سواءً بترخيصٍ أو بدونه. [ 17 ] [ 18 ] كانت هذه الأسلحة هي النماذج الأولية لجميع تطويرات الهاون الخفيفة اللاحقة في جميع أنحاء العالم.
حاملة هاون
ناقلات الهاون هي مركبات تحمل مدفع هاون كسلاح رئيسي. وقد استُخدمت مركبات عديدة لحمل مدافع الهاون، بدءًا من الشاحنات المدنية المُعدّلة التي يستخدمها المتمردون ، وصولًا إلى مركبات قتال المشاة المُعدّلة ، مثل أنواع مختلفة من ناقلة الجنود المدرعة M3 وناقلة الجنود المدرعة M113 ، وانتهاءً بمركبات مُصممة خصيصًا لحمل مدافع الهاون. تحمل المركبات الأبسط مدفع هاون مشاة قياسي، بينما في المركبات الأكثر تعقيدًا، يكون مدفع الهاون مُدمجًا بالكامل في المركبة ولا يمكن فصله عنها. لا يُمكن إطلاق النار من ناقلات الهاون أثناء الحركة، ويتطلب إطلاق النار من بعضها النزول من المركبة.
توجد العديد من المركبات القتالية المدرعة ، وحتى دبابات القتال الرئيسية ، التي يمكن تجهيزها بقذائف هاون، سواءً من خارج المقصورة أو داخلها. تستخدم دبابة ميركافا الإسرائيلية قذيفة هاون عيار 60 ملم (2.4 بوصة) كسلاح ثانوي. أما الجيش الروسي فيستخدم قذيفة الهاون الثقيلة ذاتية الدفع 2S4 تيولبان عيار 240 ملم (9.4 بوصة) ، وهي من أكبر قذائف الهاون المستخدمة حاليًا.
قذائف الهاون
المدافع الهاونية هي مدافع هاون تُعبأ من المؤخرة، وعادةً ما تكون مزودة بآلية ارتداد هيدروليكية ، وأحيانًا بآلية تلقيم آلية . تُركّب عادةً على مركبة مدرعة، وهي قادرة على إطلاق النار المباشر وغير المباشر . من أبرز نماذجها مدفعا Brandt Mle CM60A1 و Brandt 60 mm LR ، اللذان يجمعان بين خصائص مدافع الهاون الحديثة للمشاة وخصائص المدافع الحديثة. غالبًا ما تكون هذه الأسلحة ملساء السبطانة، وتطلق قذائف مُثبّتة بزعانف، وتستخدم شحنات دافعة صغيرة نسبيًا مقارنةً بوزن القذيفة. في حين زُوّدت بعضها بسبطانات محلزنة، مثل 2S31 Vena و 2S9 Nona . تتميز هذه المدافع بسبطانات قصيرة مقارنةً بالمدافع، وهي أخف وزنًا بكثير من المدافع ذات العيار المماثل - وهي جميعها خصائص مدافع الهاون للمشاة. ينتج عن ذلك سلاح هجين قادر على استهداف مناطق واسعة بنيران غير مباشرة بزاوية عالية، وكذلك استهداف أهداف محددة مثل المركبات والمخابئ بنيران مباشرة. تُعدّ هذه الأسلحة الهجينة أثقل وأكثر تعقيدًا من قذائف الهاون الخاصة بالمشاة، وتتفوق على قذائف آر بي جي في مكافحة الدروع واختراق التحصينات ، إلا أن مداها أقصر مقارنةً بالمدافع الحديثة، وقدرتها على مكافحة الدبابات أقل من الأسلحة الموجهة الحديثة المضادة للدبابات . مع ذلك، فهي تُستخدم في مهام محددة، مثل توفير قدرة متعددة المهام ضد الأفراد والدروع في التشكيلات المتحركة الخفيفة. وتُعدّ هذه الأنظمة، مثل نظام الهاون السوفيتي 2S9 نونا عيار 120 ملم (4.7 بوصة) ، ذاتية الدفع في الغالب (مع وجود نسخة مجرورة). ويُعدّ نظام الهاون المتطور ( AMOS ) مثالًا على نظام هاون مدفعي أكثر تطورًا. فهو يستخدم برج هاون أوتوماتيكي ثنائي الماسورة عيار 120 ملم، يُعبأ من المؤخرة، ويمكن تركيبه على مجموعة متنوعة من المركبات المدرعة وقوارب الهجوم. ومن الأمثلة الحديثة على نظام الهاون المدفعي نظام 2B9 فاسيلك .
هاون صنبور
يتكون مدفع الهاون ذو الأنبوب بشكل أساسي من قضيب صلب أو أنبوب ، يُركّب عليه أنبوب مجوف داخل القذيفة - وهو تصميم معكوس لمدفع الهاون الأنبوبي التقليدي. في أعلى الأنبوب داخل القذيفة، يوجد تجويف يحتوي على مادة دافعة ، مثل الكوردايت . عادةً ما توجد آلية إطلاق مدمجة في قاعدة الأنبوب، مع دبوس إطلاق طويل يمتد على طول الأنبوب لتفعيل كبسولة إشعال داخل القذيفة وإطلاق شحنة المادة الدافعة. تتمثل ميزة مدفع الهاون ذي الأنبوب في أن وحدة الإطلاق (اللوحة الأساسية والأنبوب) أصغر حجمًا وأخف وزنًا من مدفع الهاون الأنبوبي التقليدي ذي الحمولة والمدى المكافئين. كما أنه أسهل في التصنيع. علاوة على ذلك، لا تحتوي معظم مدافع الهاون ذات الأنبوب على ماسورة بالمعنى التقليدي، مما يعني إمكانية إطلاق ذخيرة بأي وزن وقطر تقريبًا من نفس المدفع.
تكمن العيوب في أنه على الرغم من أن معظم قذائف الهاون تتميز بشكل انسيابي في الجزء الخلفي يناسب استخدام هاون ذي أنبوب، إلا أن استخدام هذا الجزء لأنبوب الهاون يقلل من حجم ووزن حمولة القذيفة. إذا كان الجندي يحمل عددًا قليلًا من القذائف، فإن عيب وزن القذيفة لا يُعدّ كبيرًا. مع ذلك، فإن وزن كمية كبيرة من القذائف ذات الأنبوب الأثقل والأكثر تعقيدًا يُعادل الوزن المُوفّر.
يمكن لمدفع هاون شبه صامت أن يعمل وفق مبدأ الصنبور. تحتوي كل قذيفة على سدادة منزلقة محكمة الإغلاق داخل الأنبوب، تُركّب فوق الصنبور. عند إطلاق القذيفة، تُدفع بعيدًا عن الصنبور، ولكن قبل أن تتجاوز السدادة الصنبور، تُحجز بواسطة فتحة ضيقة في قاعدة الأنبوب. هذا يحبس الغازات المنبعثة من الشحنة الدافعة، وبالتالي صوت الإطلاق. بعد الحرب العالمية الثانية، اعتُمد مدفع الهاون البلجيكي Fly-K الصامت ذو الصنبور في الخدمة الفرنسية تحت اسم TN-8111. [ 19 ] [ 20 ]
قاذفة الصواريخ "باتيل بوجوجيت" عيار 40 ملم (1.6 بوصة) بدون غلاف، والتي تُركّب أسفل ماسورة البندقية، طُوّرت من قِبل مجموعة تطوير الدروع. [ 21 ] [ 22 ] [ 23 ] [ 24 ] [ 25 ]
تراجعت شعبية مدافع الهاون ذات الصنبور عمومًا بعد الحرب العالمية الثانية، وحلّت محلها مدافع هاون تقليدية أصغر حجمًا. تشمل الاستخدامات العسكرية لمدافع الهاون ذات الصنبور ما يلي:
- مدفع الهاون عيار 230 ملم (9.1 بوصة) الذي استخدمته بريطانيا على طائرة تشرشل AVRE في الحرب العالمية الثانية. [ 26 ]
- قذائف الهاون من طراز 98 عيار 320 ملم (13 بوصة) التي استخدمتها اليابان في الحرب العالمية الثانية كان لها بعض التأثير النفسي في معركتي إيو جيما وأوكيناوا
- قاذفات بلاكر بومبارد وبيات المضادة للدبابات التي استخدمتها بريطانيا في الحرب العالمية الثانية .
- كان نظام إطلاق "هيدجهوج" ، الذي يُستخدم من سطح السفينة، يعتمد على 24 مدفع هاون تُطلق نمطًا ماسيًا من قذائف مضادة للغواصات في البحر أمام السفينة. تنفجر القذيفة الغارقة إذا أصابت غواصة، وكان النمط بحيث تُصاب أي غواصة تقع جزئيًا في منطقة سقوط القذائف مرة واحدة على الأقل.
تشمل التطبيقات غير العسكرية استخدام قذائف هاون صغيرة العيار لإطلاق أهداف تدريبية خفيفة الوزن ومنخفضة السرعة مصنوعة من الفوم، تُستخدم لتدريب كلاب الصيد على صيد الطيور. وتستخدم قاذفات بسيطة غطاءً صغيرًا منفصلاً كدافع وحيد (مشابه أو مطابق للخراطيش المستخدمة في مسدسات المسامير الصناعية ).
الارتجال
كثيراً ما تستخدم الجماعات المتمردة قذائف هاون مرتجلة، أو "محلية الصنع"، لمهاجمة المنشآت العسكرية المحصنة أو لترويع المدنيين. وعادةً ما تُصنع هذه القذائف من أنابيب فولاذية ثقيلة مثبتة على إطار فولاذي. وقد تطلق هذه الأسلحة قذائف هاون قياسية، أو قذائف مصممة خصيصاً لهذا الغرض، أو أسطوانات غاز مُعاد استخدامها مملوءة بالمتفجرات والشظايا، أو أي نوع آخر من الذخائر المتفجرة أو الحارقة أو الكيميائية المرتجلة. وقد أطلق عليها الجيش الجمهوري الأيرلندي المؤقت اسم " مدمرات الثكنات " .
الحرب الأهلية السورية
تُعرف قذائف الهاون المرتجلة التي يستخدمها المتمردون في الحرب الأهلية السورية باسم "مدافع الجحيم ". وقد لاحظ المراقبون أنها "غير دقيقة بشكل كبير" ومسؤولة عن مقتل آلاف المدنيين. [ 27 ]
الحرب الأهلية السريلانكية
تُعرف قذائف الهاون المرتجلة التي استخدمها نمور التاميل المتمردون في الحرب الأهلية السريلانكية باسم "باسيلان 2000"، وتُعرف أيضاً باسم "قذيفة الهاون الصاروخية" أو "آرتي-هاون"، على غرار مدفع 122 ملم (4.8 بوصة) ، وهو خليفة مدفع بابا الذي استخدمته جبهة نمور التاميل في عملياتها البرية منذ ثمانينيات القرن الماضي. ولأن قذائف بابا كانت تحتوي على القطران، فقد تسببت في نشوب حريق عند اصطدامها بالأرض. [ 28 ] كان مدفع بابا، وهو النموذج الأولي لمدفع الهاون، بدائياً. ولكن مع مرور الوقت، تطور هذا السلاح.
تم تطوير نسخة محسّنة من مدفع باسيلان 2000، بخصائص مشابهة لقاذفات الصواريخ. كان باسيلان 2000 مدفع هاون ثقيل يُطلق من منصة إطلاق متنقلة مثبتة على جرار. لا تُصدر القذيفة ومضات نارية مستمرة من فوهتها كما هو الحال في المدفعية أو قاذفات الصواريخ المتعددة. وهذا مثالي لتمويه نمور التاميل وإخفاء أسلوب هجومهم. بمجرد إطلاق القذيفة، يمكن للمراقبين/الجواسيس/المراقبين المدنيين المتقدمين تصحيح مسار الإطلاق. طريقة تركيب الأنبوب مشابهة لوضع منصات إطلاق الصواريخ. يشير طول وقطر السبطانة إلى أن نظام باسيلان 2000 يشترك في خصائص مع قاذفة الصواريخ المتعددة الصينية الصنع من طراز 82 عيار 130 ملم (5.1 بوصة) ذات 30 أنبوبًا (التي قدمها جيش التحرير الفلسطيني في أوائل الثمانينيات)، بدلاً من صواريخ كاتيوشا الموجهة بالسكك الحديدية مثل صاروخ القسام. يبلغ وزن الرأس الحربي 70 كيلوغرامًا (150 رطلًا) وهو مملوء بمادة تي إن تي. وكان مداه يتراوح بين 15 و25 كيلومترًا (10 إلى 15 ميلًا) . وقد خضع الصاروخ منذ ذلك الحين لبعض التعديلات. كان صاروخ باسيلان 2000 أكثر فتكًا من قذيفة بابا الهاون. إلا أنه لم يُستخدم بكثافة في الهجمات البرية خلال حرب إيلام الرابعة . [ 29 ] [ 30 ]
حديث
تصميم

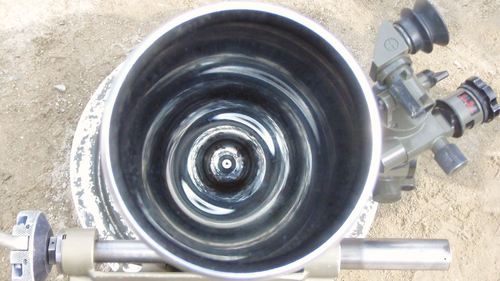

تتكون معظم أنظمة الهاون الحديثة من أربعة مكونات رئيسية: ماسورة، وقاعدة، وحامل ثنائي، ومنظار. يتراوح عيار الهاون الحديث عادةً بين 60 و120 ملم (2.4 إلى 4.7 بوصة) . ومع ذلك، فقد تم إنتاج هاونات بأحجام أكبر وأصغر. الهاون الحديث سلاح يُعبأ من الفوهة، وهو سهل التشغيل نسبيًا. يتكون من ماسورة يُسقط فيها الرماة قذيفة هاون. عندما تصل القذيفة إلى قاعدة الماسورة، تصطدم بدبوس إطلاق ثابت يُطلقها. تُضبط الماسورة عادةً بزاوية تتراوح بين 45 و85 درجة (800 إلى 1500 ميل)، وكلما زادت الزاوية، قصر المسار الأفقي للقذيفة. تحتوي بعض الهاونات على دبوس إطلاق متحرك، يُشغل بواسطة حبل أو آلية زناد .
الذخيرة
تأتي ذخيرة المدافع الهاون عمومًا بنوعين رئيسيين: ذخيرة مثبتة بزعانف وذخيرة مثبتة بالدوران. تتميز الذخيرة الأولى بزعانف قصيرة في الجزء الخلفي منها، تتحكم في مسارها أثناء الطيران. أما ذخيرة المدافع الهاون المثبتة بالدوران، فتدور أثناء تحركها وخروجها من أنبوب المدفع، مما يثبتها بنفس طريقة رصاصة البندقية. يمكن أن تكون كلا النوعين من الذخيرة ذخيرة إضاءة ( أشعة تحت الحمراء أو إضاءة مرئية)، أو ذخيرة دخان ، أو ذخيرة شديدة الانفجار ، أو ذخيرة تدريبية. يُشار إلى قنابل المدافع الهاون، خطأً في كثير من الأحيان، باسم "مدافع هاون". [ 31 ]
يمكن للمشغلين إطلاق قذائف مُثبَّتة بالدوران من ماسورة ملساء أو ماسورة مُحلَّزة. تتميز قذائف الهاون المُحلَّزة بدقة أعلى، ولكنها أبطأ في التلقيم. ولأن قذائف الهاون تُلقَّم عادةً من الفوهة، فإن قنابل الهاون المُخصصة للماسورة المُحلَّزة تحتوي عادةً على حلقة محفورة مسبقًا، تُسمى "المُسدِّع"، تتعشق مع حلزنة الماسورة. ويُستثنى من ذلك قذائف الهاون الأمريكية M2 عيار 110 ملم (4.2 بوصة) وقذائف الهاون M30 ، حيث تحتوي ذخيرتها على حلقة قابلة للتمدد أصغر من عيارها، تتسع عند الإطلاق. يسمح هذا للقذيفة بالانزلاق بحرية داخل الماسورة، مع تثبيتها في الحلزنة عند الإطلاق. يُشبه هذا النظام رصاصة مينييه المستخدمة في بنادق التلقيم الأمامي. ولزيادة المدى، تُركَّب حلقات دافعة (شحنات مُعزِّزة) على زعانف القنبلة. وعادةً ما يسهل إزالة هذه الحلقات، لأنها تؤثر بشكل كبير على سرعة القنبلة، وبالتالي على مداها. يمكن إطلاق بعض قذائف الهاون بدون أي شحنات إضافية، على سبيل المثال، قذيفة الهاون L16 عيار 81 ملم .
| تكلفة | سرعة الفوهة م/ث (قدم/ث) | المدى متر (ياردة) |
|---|---|---|
| أساسي | 73 (240) | 180–520 (200–570) |
| الشحنة 1 | 110 (360) | 390–1120 (430–1220) |
| الشحنة 2 | 137 (450) | 580–1710 (630–1870) |
| الشحن 3 | 162 (530) | 780–2,265 (853–2,477) |
| الشحن 4 | 195 (640) | 1070–3080 (1170–3370) |
| الشحن 5 | 224 (730) | 1340–3850 (1470–4210) |
| الشحنة 6 | 250 (820) | 1700–4680 (1860–5120) |
التوجيه الدقيق
قذيفة الهاون الموجهة بدقة XM395 (PGMM) هي قذيفة هاون موجهة عيار 120 ملم طورتها شركة أليانت تيك سيستمز . [ 33 ] تعتمد XM395 على مجموعة التوجيه الدقيق من أوربيتال إيه تي كيه لقذائف المدفعية عيار 155 ملم، وتجمع بين التوجيه عبر نظام تحديد المواقع العالمي (GPS) وأسطح التحكم الاتجاهي في حزمة واحدة تحل محل الصمامات القياسية، محولةً بذلك قذائف الهاون عيار 120 ملم إلى ذخائر موجهة بدقة. [ 34 ] تتكون ذخيرة XM395 من مجموعة توجيه عبر نظام تحديد المواقع العالمي (GPS) مثبتة على قذائف الهاون القياسية ذات التجويف الأملس عيار 120 ملم، وتشمل تركيب نظام فرعي أمامي وخلفي يحتوي على أجزاء المناورة. [ 35 ] [ 36 ]
قذيفة الهاون ستريكس هي قذيفة سويدية موجهة في نهاية الطور، تُطلق من مدفع هاون عيار 120 ملم، وتصنعها حاليًا شركة ساب بوفورز ديناميكس . تُطلق ستريكس بنفس طريقة إطلاق قذيفة الهاون التقليدية. تحتوي القذيفة على مستشعر تصوير بالأشعة تحت الحمراء ، يستخدمه لتوجيه نفسها نحو أي دبابة أو مركبة قتالية مدرعة في المنطقة المحيطة بمكان سقوطها. صُمم نظام التوجيه بحيث يتجاهل الأهداف المشتعلة. عند إطلاقها من أي مدفع هاون عيار 120 ملم، يصل المدى الطبيعي لقذيفة ستريكس إلى 4.5 كيلومتر (2.8 ميل) . ويمكن زيادة المدى إلى 7.5 كيلومتر (4.7 ميل) بإضافة محرك دفع خاص .
قذيفة الهاون الموجهة GMM 120 ( المعروفة باسم باتزمي ، أو مورتي ) هي قذيفة هاون موجهة بنظام تحديد المواقع العالمي (GPS) و/أو الليزر ، طورتها الصناعات العسكرية الإسرائيلية . [ 37 ] [ 38 ] وهناك قذيفة هاون موجهة إسرائيلية أخرى هي آيرون ستينغ ، التي طورتها شركة إلبيت . كما أن قذيفة الهاون الروسية KM-8 غران موجهة بالليزر. [ 39 ]
مقارنة بالمدفعية بعيدة المدى

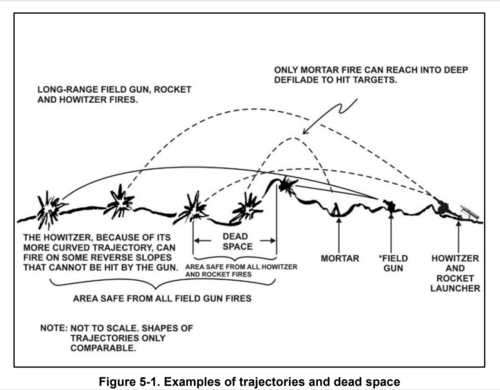

تعتبر المدافع الحديثة وذخائرها أصغر حجماً وأخف وزناً بشكل عام من المدفعية بعيدة المدى ، مثل المدافع الميدانية ومدافع الهاوتزر ، مما يسمح باعتبار المدافع الخفيفة ( 60 ملم أو 2.4 بوصة ) والمتوسطة ( 81 و82 ملم أو 3.19 و3.23 بوصة ) أسلحة خفيفة؛ أي قادرة على النقل بواسطة الأفراد دون مساعدة المركبات.
تُعدّ قذائف الهاون أسلحة قصيرة المدى، وغالبًا ما تكون أكثر فعالية من المدفعية بعيدة المدى في العديد من الأغراض ضمن مداها القصير. وبفضل مسارها العالي المنحني الذي يهبط عموديًا تقريبًا، تستطيع قذائف الهاون إصابة الأهداف القريبة، بما في ذلك تلك الموجودة خلف العوائق أو في التحصينات ، مثل المركبات الخفيفة خلف التلال أو المباني، أو المشاة في الخنادق أو مواقع التمركز . كما يُتيح ذلك شنّ هجمات من مواقع أدنى من موقع الهدف. (على سبيل المثال، لا تستطيع المدفعية بعيدة المدى قصف هدف يبعد كيلومترًا واحدًا (0.6 ميل) ويرتفع 30 مترًا (100 قدم) ، وهو هدف يسهل الوصول إليه بقذائف الهاون).
في حرب الخنادق ، يمكن لقذائف الهاون توجيه نيرانها مباشرةً إلى خنادق العدو ، وهو أمر يصعب أو يستحيل تحقيقه باستخدام المدفعية بعيدة المدى نظرًا لمسارها الأكثر استقامة. كما تُعدّ قذائف الهاون فعّالة للغاية عند استخدامها من مواقع مخفية، مثل المنحدرات الطبيعية على سفوح التلال أو من الغابات، خاصةً إذا تم توظيف مراقبين متقدمين في مواقع استراتيجية لتوجيه النيران، حيث يكون الهاون على مقربة نسبية من كلٍّ من المراقب المتقدم والهدف، مما يسمح بتوجيه النيران بسرعة ودقة وبأثر فتاك. تعاني قذائف الهاون من عدم الاستقرار عند استخدامها على الثلج أو الأرض الرخوة، لأن الارتداد يدفعها إلى الأرض أو الثلج بشكل غير متساوٍ. وتُعالج حقيبة راشن هذه المشكلة.
لا تحتاج قذائف الهاون ذات الزعانف المثبتة إلى تحمل قوى الدوران الناتجة عن التخريش أو الضغوط العالية، وبالتالي يمكنها حمل حمولة أكبر في غلاف أرق من ذخيرة المدفعية ذات التخريش. وبسبب اختلاف الحجم المتاح، فإن قذيفة هاون ملساء ذات قطر معين تتمتع بقوة تفجيرية أكبر من قذيفة مدفعية مماثلة الحجم من مدفع أو هاوتزر. على سبيل المثال، تتمتع قذيفة هاون عيار 120 ملم (4.7 بوصة) بنفس القدرة التفجيرية تقريبًا لقذيفة مدفعية عيار 152 أو 155 ملم (6.0 أو 6.1 بوصة) . كما أن الذخائر ذات الزعانف المثبتة التي تُطلق من ماسورة ملساء، والتي لا تعتمد على الدوران الناتج عن التخريش لتحقيق دقة أكبر، لا تعاني من عيب الانحراف في اتجاه الدوران.
أكبر المدافع
من القرن السابع عشر وحتى منتصف القرن العشرين، استُخدمت مدافع حصار ثقيلة جدًا وثابتة نسبيًا، يصل عيارها إلى متر واحد (39 بوصة) ، وغالبًا ما كانت تُصنع من الحديد الزهر، وكان قطر ماسورتها الخارجية أكبر بكثير من قطرها الداخلي. ومن الأمثلة المبكرة على ذلك مدفع "روارينغ ميغ" (Roaring Meg )، الذي بلغ قطر ماسورته 390 ملم (15.5 بوصة)، وكان يطلق كرة مجوفة وزنها 100 كيلوغرام (220 رطلًا) مملوءة بالبارود، وقد استُخدم خلال الحرب الأهلية الإنجليزية عام 1646.
كانت أكبر المدافع الهاون التي طُوّرت على الإطلاق هي مدفع "مونستر " البلجيكي ( 610 ملم أو 24 بوصة ) الذي طوره هنري جوزيف بايكهانز عام 1832، ومدفع ماليت ( 910 ملم أو 36 بوصة ) الذي طوره روبرت ماليت عام 1857، ومدفع " ليتل ديفيد " (910 ملم) الذي طُوّر في الولايات المتحدة لاستخدامه في الحرب العالمية الثانية. على الرغم من أن المدفعين الأخيرين كانا من عيار 910 ملم، إلا أن مدفع "مونستر" وحده هو الذي استُخدم في القتال (في معركة أنتويرب عام 1832). [ 40 ] أما مدفع "كارل-غيرات " الألماني الذي استُخدم في الحرب العالمية الثانية، فكان مدفع هاون عيار 600 ملم (24 بوصة)، وهو الأكبر الذي شارك في القتال في الحروب الحديثة.

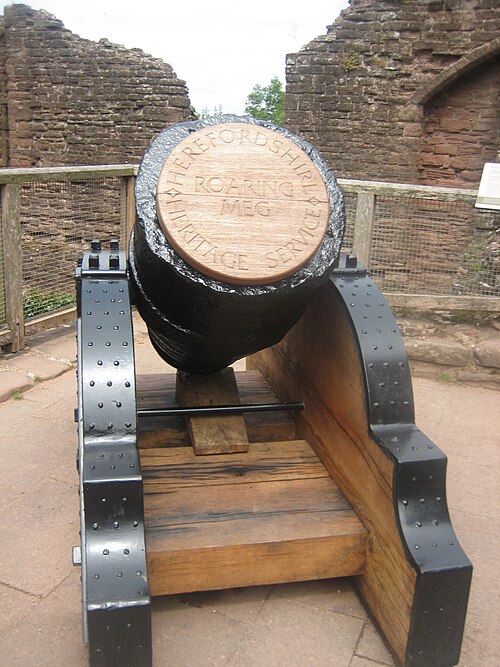

تمثال ميغ الهادر معروض في قلعة غودريتش- لقطات فيلمية للجيش الأمريكي خلال الحرب العالمية الثانية لقذيفة الهاون "ليتل ديفيد" عيار 914 ملم
