أليداد

اللوح الدوار ( alidade ) (يُلفظ /ˈæ.lɪ.deɪd/ ) ( من الصيغ القديمة alhidade و alhidad و alidad ) هو أداة تُمكّن من رؤية جسم بعيد واستخدام خط النظر لإنجاز مهمة ما. على سبيل المثال، قد تكون هذه المهمة تحديد موقع الجسم على خريطة بمقياس رسم في الموقع باستخدام رسم تخطيطي لخطوط متقاطعة في اتجاهه من نقطتين أو أكثر، أو قياس الزاوية والمسافة الأفقية إلى الجسم من القياس القطبي لنقطة مرجعية . يمكن أن تكون الزوايا المقاسة أفقية أو رأسية أو في أي مستوى مُختار.

كانت مسطرة الرصد (alidade) في الأصل جزءًا من أنواع عديدة من الأدوات العلمية والفلكية. في وقت من الأوقات، كانت بعض مساطر الرصد، وخاصة تلك التي تستخدم تدريجات ​​دائرية كما في الأسطرلابات ، تُسمى أيضًا بالديوبتر . ^{[ 1 ]} مع التكنولوجيا الحديثة، يُطلق الاسم على أدوات كاملة مثل " مسطرة الرصد ذات الطاولة المستوية ".

الكلمة باللغة العربية ( الحلقة العضدية ، الحلقة العدودية ، مضاءة " الحاكم " )، تعني نفس الجهاز. في اليونانية واللاتينية ، يُطلق عليه على التوالي δίοπτρα ، " ديوبترا "، و linea fiduciae ، " الخط الإيماني".

كانت أقدم أجهزة التوجيه تتكون من قضيب أو عصا أو ما شابهها، مزودة بريشة في كل طرف. تحتوي كل ريشة (وتسمى أيضًا ريشة صغيرة) على ثقب أو فتحة أو مؤشر آخر يسمح برؤية جسم بعيد. وقد تحتوي أيضًا على مؤشر أو مؤشرات لتحديد موقع على مقياس. صُنعت أجهزة التوجيه من الخشب والعاج والنحاس ومواد أخرى.

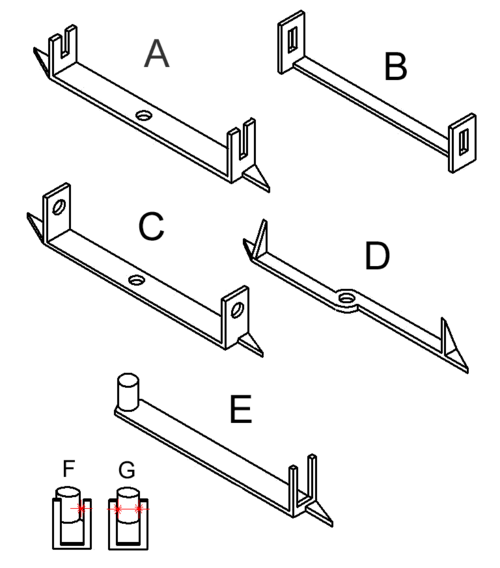

يُظهر الشكل على اليسار رسوماتٍ تُحاول توضيح الأشكال العامة لأنواع مختلفة من أدوات التوجيه (alidades) الموجودة على العديد من الآلات الموسيقية القديمة. وقد تكون أدوات التوجيه الحقيقية من هذا النوع أكثر زخرفةً، مما يُبرز المواهب الفنية للصانع ومهاراته التقنية. وفي مصطلحات ذلك العصر، تُسمى حافة أداة التوجيه التي تُقرأ عندها المقاييس أو يُرسم عندها الخط بالحافة المرجعية (refducial edge ).

يُظهر الرسم التخطيطي (Alidade B) قضيبًا مستقيمًا ومسطحًا مزودًا بريشة في كل طرف. لا تُستخدم أي مؤشرات. لا تقع الريشات في مركز القضيب، بل هي مُزاحة بحيث يتطابق خط النظر مع حافة القضيب.

تحتوي كل ريشة على فتحة مستطيلة الشكل، ويُثبّت سلك رفيع عموديًا داخلها. لاستخدام جهاز التوجيه، يُوجّه المستخدم نظره نحو جسم ما ويُحاذيه مع الأسلاك الموجودة في كل ريشة. يُمكن إيجاد هذا النوع من أجهزة التوجيه على طاولة الرسم البياني أو جهاز قياس الزوايا أو ما شابه ذلك.

يشبه جهازا التوجيه A وC جهاز التوجيه B ، لكنهما مزودان بفتحة أو ثقب دائري بدون سلك. في الرسم التوضيحي، تم تكبير حجم الفتحات لإظهار شكلها؛ ستكون أصغر في جهاز التوجيه الحقيقي، ربما  بعرض 2 مم تقريبًا. يمكن النظر من خلال الفتحات ومحاذاتها مع الجسم المراد رصده في المسافة. مع فتحة صغيرة، يكون الخطأ في رصد الجسم ضئيلاً. مع ذلك، إذا تم رصد جسم خافت، مثل نجم، من خلال ثقب صغير، يصعب رؤية الصورة.

يظهر هذا الشكل في الرسم التوضيحي مزودًا بمؤشرات. يمكن استخدام هذه المؤشرات لقراءة الزاوية من مقياس محفور حول الحافة الخارجية (أو طرف ) الجهاز. توجد هذه المؤشرات في الأسطرلابات ، وأسطرلابات البحارة، وأجهزة مماثلة.

يحتوي جهاز التوجيه D على ريش بدون فتحات. في هذه الحالة، يُرصد الجسم ويُدار جهاز التوجيه حتى تُغطي الريشتان المتقابلتان الجسم في آنٍ واحد. مع المهارة، يُمكن لهذا النوع من أجهزة التوجيه الحصول على قياسات دقيقة للغاية. في هذا المثال، تظهر المؤشرات.

يُعدّ جهاز Alidade E مثالًا على تصميمٍ مميزٍ للغاية من ابتكار يوهانس هيفيليوس . سار هيفيليوس على خطى تيكو براهي في فهرسة مواقع النجوم بدقةٍ عالية. ورغم امتلاكه للمناظير المستخدمة من قِبل علماء الفلك في بلدانٍ أخرى، إلا أنه اختار الاعتماد على الملاحظة بالعين المجردة في أجهزة تحديد المواقع. وبفضل تصميم أجهزته وأجهزة Alidade، فضلًا عن مثابرته، تمكّن من الحصول على قياساتٍ دقيقةٍ للغاية.

يتميز تصميم هيفيليوس ^{[ 2 ]} بنقطة ارتكاز مع أسطوانة رأسية وريشة عند طرف الراصد. تحتوي الريشة على فتحتين ضيقتين تفصل بينهما مسافة تساوي قطر الأسطوانة تمامًا (في الرسم التوضيحي، تم حذف جزء الريشة بين الفتحتين للتوضيح؛ تمثل الحافتان اليمنى واليسرى للفتحة الفتحتين). إذا تمكن الراصد من رؤية نجم على جانب واحد فقط من الأسطوانة، كما هو موضح في الشكل F ، فإن المحاذاة غير صحيحة. بتحريك الريشة بعناية بحيث يمكن رؤية النجم بالكاد على جانبي الأسطوانة (الشكل G )، تتم محاذاة جهاز التوجيه مع موقع النجم. لا يمكن استخدام هذه الطريقة مع جسم قريب. فالنجم، لكونه بعيدًا جدًا بحيث لا يُظهر أي اختلاف في المنظر للعين المجردة، يمكن رصده كمصدر نقطي في الوقت نفسه على كلا الجانبين.

إن جهاز التوجيه هو جزء من جهاز الثيودوليت يدور حول المحور الرأسي، ويحمل المحور الأفقي الذي يدور حوله التلسكوب (أو العدسة، في الأجهزة القديمة التي لا تحتوي على تلسكوب) لأعلى أو لأسفل.

في السدس أو الثُمن، يُعرف الذراع الدوار الذي يحمل مرآة ومؤشرًا لدائرة مدرجة في مستوى رأسي باسم "الذراع المؤشر". ويُطلق عليه اليوم اسم "ذراع المؤشر".

تُستخدم طاولات تحديد الاتجاه (Alidade) منذ زمن طويل في أبراج مراقبة الحرائق لتحديد اتجاه حرائق الغابات . تُوضع خريطة طبوغرافية للمنطقة، بمقياس مناسب ، وتُركّب بشكل دائم على طاولة دائرية مستوية، محاطة بقوس مُعاير باتجاه الشمال الحقيقي للخريطة، ومُدرّج بالدرجات (وأجزاء) القوس. تُرتّب فتحتان رأسيتان للرؤية متقابلتان، ويمكن تدويرهما على طول القوس المُدرّج للطاولة الأفقية. لتحديد اتجاه حريق مُحتمل، ينظر المستخدم من خلال الفتحتين ويُعدّلهما حتى يُحاذيا مصدر الدخان (أو صاعقة برق مُرصودة لرصد الدخان). انظر: Osborne Fire Finder .

• منظار البندقية
• بيلوروس (آلة موسيقية)
