جهاز تشغيل إلكتروني أمريكي فوري لتشغيل مجموعة متنوعة من مصابيح الفلورسنت الأمريكية من نوع T8 .

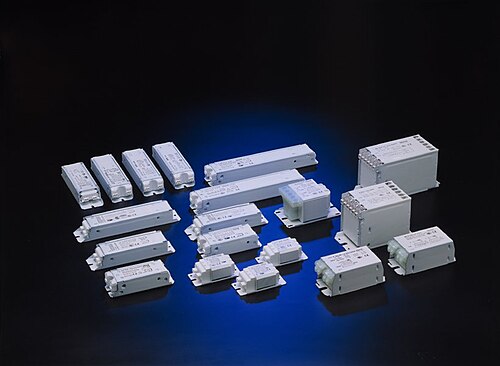

مجموعة متنوعة من أجهزة تثبيت التيار الكهربائي لمصابيح الفلورسنت وغيرها من مصابيح التفريغ

الصابورة الكهربائية هي جهاز يوضع على التوالي مع الحمل للحد من كمية التيار في الدائرة الكهربائية .

ومن الأمثلة المألوفة والشائعة الاستخدام الصابورة الحثية المستخدمة في المصابيح الفلورية للحد من التيار المار عبر الأنبوب، والذي قد يرتفع إلى مستوى مدمر بسبب المقاومة التفاضلية السالبة لخاصية الجهد والتيار للأنبوب.

تختلف أجهزة الصابورة اختلافًا كبيرًا في درجة تعقيدها. فقد تكون بسيطة مثل المقاوم أو المحث أو المكثف (أو مزيج من هذه) الموصولة على التوالي مع المصباح؛ أو معقدة مثل أجهزة الصابورة الإلكترونية المستخدمة في مصابيح الفلورسنت المدمجة (CFLs).

تحديد التيار

مُحَوِّل خانق (مُحَاث) نموذجي يعمل بجهد 230 فولت وتردد 50 هرتز، يُستخدم في أنظمة الإضاءة القديمة. هذا المثال مُستخدم في مصباح تسمير البشرة . يتطلب مفتاح تشغيل (موضح أدناه).

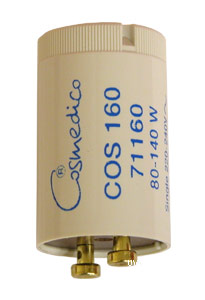

جهاز تشغيل المصباح ، وهو ضروري مع بعض أنواع كوابح الحث. يقوم بتوصيل طرفي المصباح لتسخينهما مسبقًا لمدة ثانية واحدة قبل إضاءته.

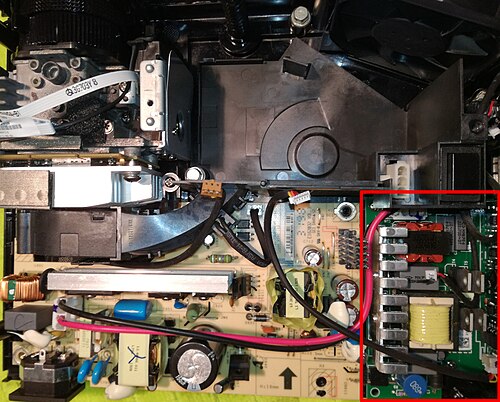

لوحة الصابورة لمصباح الأداء الفائق في جهاز عرض DLP (أسفل اليمين، محددة باللون الأحمر)

المُثبِّت الكهربائي هو جهاز يحد من التيار المار عبر الحمل الكهربائي . ويُستخدم غالبًا عندما ينخفض ​​جهد طرفي الحمل (مثل التفريغ القوسي) مع زيادة التيار المار فيه. إذا وُصِلَ هذا الجهاز بمصدر طاقة ذي جهد ثابت، فسيسحب تيارًا متزايدًا حتى يتلف أو يتسبب في تعطل مصدر الطاقة. ولمنع ذلك، يُوفِّر المُثبِّت مقاومة موجبة أو مفاعلة تحدّ من التيار المتاح لهذا الجهاز.

يمكن استخدام المقاومات الكابحة أيضًا ببساطة للحد من التيار في دائرة كهربائية عادية ذات مقاومة موجبة. قبل ظهور أنظمة الإشعال الإلكترونية، كانت أنظمة إشعال السيارات تتضمن عادةً مقاومة كابحة لتنظيم الجهد المطبق على نظام الإشعال.

المقاومات

المقاومات الثابتة

بالنسبة للأحمال البسيطة منخفضة الطاقة، مثل مصباح النيون ، يُستخدم عادةً مقاوم ثابت. ولأن مقاومة هذا المقاوم كبيرة، فإنها تحدد التيار في الدائرة، حتى في وجود مقاومة سالبة ناتجة عن مصباح النيون.

استُخدمت مقاومة كبح في الطرازات الأولى لمحركات السيارات لخفض جهد التغذية لنظام الإشعال بعد تشغيل المحرك. يتطلب تشغيل المحرك تيارًا كهربائيًا كبيرًا من البطارية ، مما ينتج عنه انخفاض كبير في الجهد. وللسماح بتشغيل المحرك، صُمم نظام الإشعال للعمل على هذا الجهد المنخفض. ولكن بمجرد تشغيل السيارة وفصل بادئ التشغيل، يصبح جهد التشغيل الطبيعي للبطارية مرتفعًا جدًا بالنسبة لنظام الإشعال. لتجنب هذه المشكلة، وُضعت مقاومة كبح على التوالي مع نظام الإشعال، مما أدى إلى وجود جهدين تشغيل مختلفين لنظامي التشغيل والإشعال.

في بعض الأحيان، كان هذا المقاوم المخفف يتعطل، وكانت العلامة الكلاسيكية لهذا العطل هي أن المحرك كان يعمل أثناء محاولة تشغيله (مع تجاوز المقاوم)، ولكنه كان يتوقف فورًا عند توقف محاولة التشغيل (وإعادة توصيل المقاوم في الدائرة عبر مفتاح الإشعال). أما أنظمة الإشعال الإلكترونية الحديثة (المستخدمة منذ ثمانينيات القرن الماضي أو أواخر سبعينياته) فلا تتطلب مقاومًا مخففًا، لأنها تتمتع بمرونة كافية للعمل على جهد التشغيل المنخفض أو جهد التشغيل العادي.

يُستخدم مُقاوم التوازن بشكل شائع في صناعة السيارات لضبط سرعة مروحة التهوية. مُقاوم التوازن عبارة عن مُقاوم ثابت مزود عادةً بنقطتي توصيل مركزيتين، ويُستخدم مفتاح اختيار سرعة المروحة لتجاوز أجزاء من مُقاوم التوازن: جميعها للسرعة القصوى، ولا شيء منها للسرعة المنخفضة. يحدث عطل شائع جدًا عند تشغيل المروحة باستمرار على السرعة القريبة من السرعة القصوى (عادةً 3 من 4). سيؤدي ذلك إلى تشغيل جزء قصير جدًا من ملف المُقاوم بتيار عالٍ نسبيًا (يصل إلى 10  أمبير)، مما يؤدي في النهاية إلى احتراقه. وهذا بدوره سيجعل المروحة غير قادرة على العمل عند سرعاتها المنخفضة.

في بعض الأجهزة الإلكترونية الاستهلاكية، ولا سيما أجهزة التلفاز في عصر الصمامات ( أنابيب التفريغ )، وكذلك في بعض مشغلات الأسطوانات منخفضة التكلفة، كانت سخانات أنابيب التفريغ موصولة على التوالي. ولأن انخفاض الجهد عبر جميع السخانات الموصولة على التوالي كان عادةً أقل من جهد التيار الكهربائي الكامل، كان من الضروري توفير مُثبِّت لخفض الجهد الزائد. وكثيراً ما استُخدم المقاوم لهذا الغرض، لأنه كان رخيصاً ويعمل مع كل من التيار المتردد والتيار المستمر .

المقاومات ذاتية التغير

تتميز بعض المقاومات الصابورة بخاصية زيادة مقاومتها مع زيادة التيار المار بها، وانخفاضها مع انخفاضه. وتشبه هذه المقاومات في تصميمها المصابيح المتوهجة . فكما هو الحال مع فتيل التنجستن في المصباح المتوهج العادي، ترتفع درجة حرارة المقاومة الصابورة مع زيادة التيار ، مما يزيد من مقاومتها ويؤدي إلى انخفاض الجهد. أما مع انخفاض التيار ، فتبرد المقاومة الصابورة، مما يقلل من مقاومتها ويؤدي إلى انخفاض الجهد . وبالتالي، تعمل المقاومة الصابورة على تقليل تقلبات التيار، بغض النظر عن تغيرات الجهد المطبق أو أي تغييرات أخرى في الدائرة الكهربائية. وتُعرف هذه المقاومات أحيانًا باسم " المقاومات الصابورة "، وقد استُخدمت في دوائر التسخين التسلسلي لأجهزة استقبال الراديو والتلفزيون المنزلية التي تعمل بالتيار المتردد/المستمر في الفترة من ثلاثينيات إلى ستينيات القرن العشرين .

تتيح هذه الخاصية تحكمًا أدق في التيار مقارنةً بمجرد اختيار مقاومة ثابتة مناسبة. كما يقل فقد الطاقة في الصابورة المقاومة، لأن نسبة أقل من إجمالي الطاقة تُفقد في الصابورة مقارنةً بما قد يتطلبه الأمر مع مقاومة ثابتة.

كانت مجففات الملابس المنزلية أحيانًا مزودة بمصباح مبيد للجراثيم موصول على التوالي بمصباح متوهج عادي؛ حيث كان المصباح المتوهج يعمل كجهاز موازنة للمصباح المبيد للجراثيم. وكان من الشائع استخدام مصباح أنبوبي دائري في المنازل في ستينيات القرن الماضي في الدول التي تستخدم جهدًا كهربائيًا يتراوح بين 220 و240 فولت، وكان يعمل كجهاز موازنة بواسطة مصباح سلكي عادي. أما مصابيح بخار الزئبق  ذاتية الموازنة، فتستخدم أسلاكًا من التنجستن داخل غلاف المصباح لتعمل كجهاز موازنة، وللتعويض جزئيًا عن نقص الضوء الأحمر الناتج عن عملية بخار الزئبق.

الصابورات التفاعلية

المصباح الفلوري هو جهاز ذو مقاومة تفاضلية سالبة. [ 1 ] [ 2 ] أثناء التشغيل، تؤدي زيادة التيار المار عبر أنبوب الفلورسنت إلى انخفاض الجهد الكهربائي عليه. إذا تم توصيل الأنبوب مباشرةً بخط الطاقة، فإن انخفاض جهد الأنبوب سيؤدي إلى تدفق تيار متزايد حتى يتلف. [ 1 ] [ 3 ] ولمنع ذلك، يتم توصيل أنابيب الفلورسنت بخط الطاقة عبر مُحَوِّل . يُضيف المُحَوِّل مُعاوقة موجبة (مقاومة تيار متردد) إلى الدائرة لموازنة المقاومة السالبة للأنبوب، مما يحد من التيار. [ 1 ]

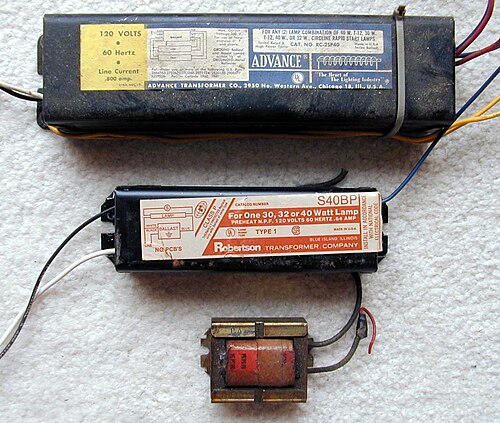

عدة كوابح مغناطيسية أمريكية لمصابيح الفلورسنت . الكابح العلوي عبارة عن كوابح منظم ذاتي سريع التشغيل لسلسلة  مصابيح بقدرة 30-40 واط. الكابح الأوسط عبارة عن كوابح مفاعل تسخين مسبق  لمصباح واحد بقدرة 30-40 واط، بينما الكابح السفلي عبارة عن ملف حث بسيط يُستخدم مع  مصباح تسخين مسبق بقدرة 15 واط.

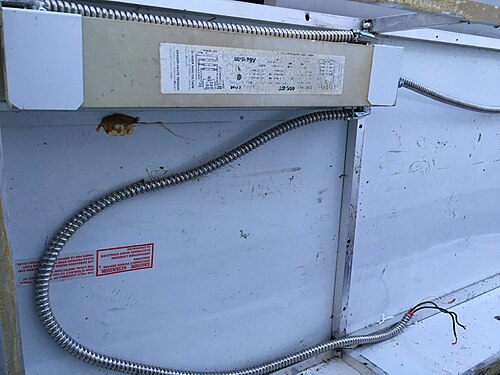

مُحَوِّل مغناطيسي أمريكي للوحات الإعلانية، مُثبَّت في إطار من الألومنيوم. تتميز مُحَوِّلات إضاءة اللوحات الإعلانية في الولايات المتحدة بقدرة تحمل أعلى من غيرها، نظرًا لانخفاض درجات الحرارة الخارجية التي تزيد من الطاقة اللازمة لتشغيل أنبوب الفلورسنت. ويتم تحديد حجمها بناءً على الطول الإجمالي للأنبوب المستخدم.
مصابيح الفلورسنت الأوروبية النموذجية ذات 230 فولت من نوع T12 بقدرة 40 واط أو T8 بقدرة 36 ​​واط .

يُعدّ المحث ، وعادةً ما يكون خانقًا ، عنصرًا شائعًا جدًا في كوابح التيار الكهربائي لتوفير ظروف التشغيل والبدء الكهربائية المناسبة لتشغيل مصباح فلورسنت أو مصباح تفريغ عالي الكثافة . (بسبب استخدام المحث، تُسمى هذه الكوابح عادةً بالكوابح المغناطيسية ). للمحث فائدتان:

  1. تحد مفاعلته من الطاقة المتاحة للمصباح مع الحد الأدنى من فقد الطاقة في المحث
  2. تُستخدم ذروة الجهد الناتجة عن انقطاع التيار عبر المحث بسرعة في بعض الدوائر لإشعال القوس الكهربائي في المصباح أولاً.

من عيوب المحث أن التيار يخرج عن طور الجهد، مما ينتج عنه معامل قدرة ضعيف . في كوابح الإضاءة الأكثر تكلفة، يُستخدم مكثف عادةً مع المحث لتصحيح معامل القدرة. في كوابح المحولات الذاتية التي تتحكم في مصباحين أو أكثر، تستخدم كوابح تردد التيار الكهربائي عادةً علاقات طور مختلفة بين المصابيح. هذا لا يقلل فقط من وميض المصابيح الفردية، بل يساعد أيضًا في الحفاظ على معامل قدرة عالٍ. تُسمى هذه الكوابح غالبًا بكوابح التقدم والتأخر لأن التيار في أحد المصابيح يتقدم على طور التيار الكهربائي الرئيسي، بينما يتأخر التيار في المصباح الآخر عنه.

في معظم أجهزة الصابورة 220-240 فولت، لا يتم دمج المكثف داخل جهاز الصابورة كما هو الحال في أجهزة الصابورة في أمريكا الشمالية، ولكنه يتم توصيله بالتوازي أو بالتوالي مع جهاز الصابورة.

في أوروبا، ومعظم  المناطق التي تستخدم جهدًا كهربائيًا يتراوح بين 220 و240 فولت، يكون جهد الخط كافيًا لتشغيل مصابيح تزيد قدرتها عن 30 واط باستخدام ملف حث موصول على التوالي. أما في أمريكا الشمالية واليابان، فقد لا يكون جهد الخط (120  فولت أو 100  فولت على التوالي) كافيًا لتشغيل مصابيح تزيد قدرتها عن 30  واط باستخدام ملف حث موصول على التوالي، لذا يُضاف ملف محول ذاتي إلى وحدة التحكم لرفع الجهد. صُمم المحول الذاتي بمعامل حث تسريبي ( معامل حث دائرة قصر ) كافٍ للحد من التيار بشكل مناسب.

نظراً لكبر حجم المحاثات والمكثفات المستخدمة، فضلاً عن القلب الحديدي الثقيل للمحث، فإنّ كوابح التيار التفاعلية التي تعمل بتردد التيار الكهربائي تميل إلى أن تكون كبيرة وثقيلة. كما أنها تُصدر عادةً ضوضاء صوتية ( طنين بتردد التيار الكهربائي ).

قبل عام 1980 في الولايات المتحدة، كانت الزيوت القائمة على ثنائي الفينيل متعدد الكلور (PCB) تستخدم كزيت عازل في العديد من الصابورات لتوفير التبريد والعزل الكهربائي (انظر زيت المحولات ).

الصابورات الإلكترونية

يستخدم المُحَوِّل الإلكتروني دوائر إلكترونية صلبة لتوفير ظروف التشغيل والبدء الكهربائية المناسبة لتشغيل مصابيح التفريغ. يتميز المُحَوِّل الإلكتروني بصغر حجمه وخفة وزنه مقارنةً بالمُحَوِّل المغناطيسي ذي القدرة المُماثلة. كما أنه عادةً ما يكون أقل ضجيجًا من المُحَوِّل المغناطيسي، الذي يُصدر طنينًا بتردد التيار الكهربائي نتيجة اهتزاز رقائق القلب. [ 4 ]

تعتمد الصابورات الإلكترونية غالبًا على بنية مزود الطاقة ذي الوضع المُبدَّل (SMPS)، حيث تقوم أولًا بتقويم الطاقة الداخلة ثم تقطيعها بتردد عالٍ. وقد تسمح الصابورات الإلكترونية المتقدمة بتعتيم الإضاءة عبر تعديل عرض النبضة أو عبر تغيير التردد إلى قيمة أعلى. كما قد توفر الصابورات التي تتضمن وحدة تحكم دقيقة (الصابورات الرقمية) إمكانية التحكم والمراقبة عن بُعد عبر شبكات مثل LonWorks ، وواجهة الإضاءة الرقمية القابلة للعنونة (DALI)، و DMX512 ، وواجهة التسلسل الرقمي (DSI)، أو التحكم التناظري البسيط باستخدام إشارة تحكم في السطوع بجهد 0-10  فولت تيار مستمر. وقد تم طرح أنظمة للتحكم عن بُعد في مستوى الإضاءة عبر شبكة لاسلكية متداخلة . [ 5 ]

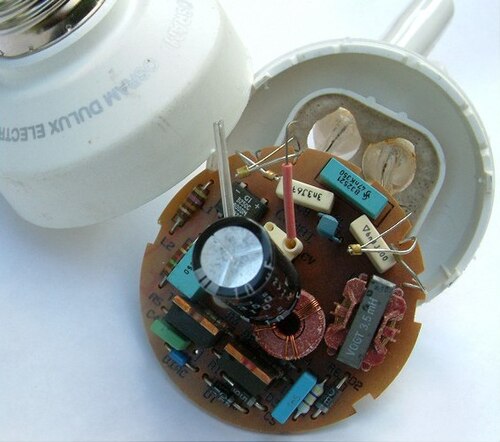

الصابورة الإلكترونية لمصباح الفلورسنت المدمج

تُزوّد ​​الصابورات الإلكترونية عادةً المصباح بالطاقة بتردد 20  كيلوهرتز أو أعلى، بدلاً من تردد التيار الكهربائي الرئيسي الذي يتراوح بين 50 و60 هرتز ؛ مما يُزيل بشكل كبير تأثير الوميض الوميضي، الناتج عن تردد التيار الكهربائي المرتبط بالإضاءة الفلورية (انظر الصرع الحساس للضوء ). يُجدد التردد العالي للصابورة الإلكترونية الفوسفور في المصباح الفلوري بسرعة كبيرة بحيث لا يُلاحظ أي وميض . يتراوح مؤشر الوميض، المستخدم لقياس تعديل الضوء الملحوظ، بين 0.00 و1.00، حيث يشير 0 إلى أدنى احتمال للوميض، بينما يشير 1 إلى أعلى احتمال. يتراوح مؤشر الوميض للمصابيح التي تعمل بالصابورات المغناطيسية بين 0.04 و0.07، بينما يقل مؤشر الوميض للصابورات الرقمية عن 0.01. [ 6 ]

بسبب بقاء كمية أكبر من الغاز متأينًا في تيار القوس الكهربائي، يعمل المصباح بكفاءة أعلى بنحو 9% عند ترددات أعلى من 10  كيلوهرتز تقريبًا. وتزداد كفاءة المصباح بشكل حاد عند تردد 10  كيلوهرتز تقريبًا، وتستمر في التحسن حتى تردد 20  كيلوهرتز تقريبًا. [ 7 ] وقد تم اختبار تركيب كوابح إلكترونية على مصابيح الشوارع القائمة في بعض المقاطعات الكندية حوالي عام 2012؛ [ 8 ] ومنذ ذلك الحين، أصبحت عمليات استبدال المصابيح بمصابيح LED أكثر شيوعًا.

تكون المصابيح منخفضة الضغط، بما فيها المصابيح الفلورية، أكثر كفاءة عند تشغيلها بواسطة كوابح إلكترونية. أما المصابيح عالية الضغط، مثل مصابيح هاليد المعادن ومصابيح الصوديوم عالية الضغط ، فلا تستفيد من استخدام الكوابح الإلكترونية، لأن تردد التشغيل العالي يقلل من موثوقيتها بسبب الرنين الصوتي . في المقابل، تكون هذه المصابيح أكثر كفاءة عند تشغيلها بتيار موجة مربعة منخفض التردد ، في نطاق 100-400 هرتز .

تستطيع العديد من الصابورات الإلكترونية الحديثة تشغيل كلٍ من مصابيح الصوديوم عالية الضغط ومصابيح الهاليد المعدني . تعمل الصابورة في البداية كمُشغِّل للقوس الكهربائي بواسطة مُشعلها الداخلي، مُزوِّدةً بنبضة جهد عالٍ، ثم تعمل لاحقًا كمُحدِّد/مُنظِّم للتدفق الكهربائي داخل الدائرة. كما تتميز الصابورات الإلكترونية بانخفاض درجة حرارتها وخفة وزنها مقارنةً بنظيراتها المغناطيسية. [ 6 ]

تصميمات كوابح مصابيح الفلورسنت

التسخين المسبق

تعتمد هذه التقنية على استخدام سلك تسخين / مهبط في كل طرف من طرفي المصباح، بالتزامن مع مفتاح ميكانيكي أو أوتوماتيكي (ثنائي المعدن أو إلكتروني) يقوم بتوصيل سلكي التسخين/المهبط على التوالي مع وحدة التحكم الإلكترونية لتسخينهما مسبقًا. عند فصل سلكي التسخين/المهبط، تُطلق نبضة حثية من وحدة التحكم الإلكترونية لبدء تشغيل المصباح. يُعرف هذا النظام باسم "التسخين المسبق" في أمريكا الشمالية و"بدء التشغيل بالمفتاح" في المملكة المتحدة، ولا يوجد وصف محدد له في بقية أنحاء العالم. يشيع استخدام هذا النظام في الدول التي تستخدم جهدًا كهربائيًا يتراوح بين 200 و240 فولت (ولمصابيح بجهد يتراوح بين 100 و120 فولت وبقدرة تصل إلى 30 واط تقريبًا).

على الرغم من أن النبضة الحثية تزيد من احتمالية تشغيل المصباح عند فتح مفتاح التشغيل، إلا أنها ليست ضرورية في الواقع. يمكن أن يكون المقاوم هو وحدة التشغيل في هذه الأنظمة. استخدمت العديد من تجهيزات مصابيح الفلورسنت مصباحًا متوهجًا كوحدة تشغيل في أواخر الخمسينيات وحتى الستينيات. صُنعت مصابيح خاصة بقدرة 120  واط وجهد 170  فولت. احتوى المصباح على بادئ تشغيل حراري مدمج في قاعدته ذات الأربعة أطراف. كانت متطلبات الطاقة أكبر بكثير من استخدام وحدة تشغيل حثية (على الرغم من أن التيار المستهلك كان متساويًا)، ولكن غالبًا ما كان المستخدمون يفضلون الضوء الدافئ الصادر من وحدة التشغيل من نوع المصباح، لا سيما في البيئات المنزلية.

استُخدمت مُثبِّتات المقاومة مع مصادر التيار المستمر. اعتمدت هذه التركيبات على نوع التشغيل الحراري، وربما احتوت أيضًا على خانق في الدائرة لتوفير نبضة عند فتح مفتاح التشغيل لتحسين بدء التشغيل. كانت تركيبات التيار المستمر معقدة بسبب الحاجة إلى عكس قطبية التيار المُغذّي للأنبوب في كل مرة يبدأ فيها التشغيل. عدم القيام بذلك يُقصّر عمر الأنبوب بشكل كبير.

بدء فوري

لا يقوم كوابح التشغيل الفوري بتسخين الأقطاب مسبقًا، بل يستخدم جهدًا عاليًا نسبيًا (حوالي 600  فولت) لبدء قوس التفريغ. وهو النوع الأكثر كفاءة في استهلاك الطاقة، ولكنه ينتج عنه أقل عدد من دورات تشغيل المصباح، حيث يتم قذف المادة من سطح الأقطاب الباردة في كل مرة يتم فيها تشغيل المصباح. تُعد كوابح التشغيل الفوري الأنسب للتطبيقات ذات دورات التشغيل الطويلة، حيث لا يتم تشغيل المصابيح وإطفاؤها بشكل متكرر. على الرغم من أن هذه الكوابح كانت تُستخدم في الغالب في البلدان التي تستخدم  مصادر طاقة رئيسية بجهد 100-120 فولت (للمصابيح بقدرة 40  واط أو أكثر)، إلا أنها لاقت رواجًا لفترة وجيزة في بلدان أخرى لأن المصباح كان يبدأ التشغيل دون وميض أنظمة بدء التشغيل التقليدية. إلا أن هذا الرواج لم يدم طويلًا بسبب قصر عمر المصباح.

بداية سريعة

يُسخّن مُشغّل بدء التشغيل السريع أقطاب المصباح باستمرار أثناء التشغيل، باستخدام ملف تسخين مُدمج في مُشغّل المحوّل. يوفر بدء التشغيل السريع عمرًا أطول للمصباح وعدد دورات تشغيل أكبر من بدء التشغيل الفوري، ولكنه يُسبب خسائر عالية جدًا في طاقة المُشغّل نظرًا للطاقة الحرارية المُزوّدة للأقطاب. على الرغم من شيوعه في الولايات المتحدة وكندا للمصابيح بقدرة 40  واط فأكثر، يُستخدم بدء التشغيل السريع أحيانًا في بلدان أخرى، خاصةً عندما يكون وميض أنظمة بدء التشغيل غير مرغوب فيه.

صابورة قابلة للتعتيم

يُشبه المُشغِّل القابل للتعتيم إلى حد كبير المُشغِّل سريع التشغيل، باستثناء أن ملف التسخين فيه موصول بمُخفِّت إضاءة. يُمكن استخدام مُخفِّت إضاءة من نوع كوادراك مع مُشغِّل التعتيم، الذي يُحافظ على تيار التسخين مع السماح بالتحكم في تيار المصباح.  يلزم توصيل مُقاوم بقيمة 10 كيلو أوم تقريبًا بالتوازي مع أنبوب الفلورسنت لضمان تشغيل مُخفِّت كوادراك بكفاءة في مستويات الإضاءة المنخفضة.

توجد كوابح إلكترونية قابلة للتعتيم تستخدم واجهات 1-10 فولت أو DALI لتعتيم المصباح.

طارئ

صُممت وحدة التحكم الإلكترونية المزودة ببطارية قابلة للشحن لتوفير إضاءة طوارئ للخروج في حال انقطاع التيار الكهربائي. يمكن دمجها في وحدة إضاءة فلورية موجودة أو تركيبها بشكل منفصل خارجها. عند انقطاع التيار، تُضيء وحدة التحكم مصباحًا واحدًا أو أكثر في وحدة الإضاءة بإضاءة منخفضة لمدة لا تقل عن 90 دقيقة (وفقًا لما تنص عليه القوانين). يمكن استخدام هذه الوحدات كبديل لإضاءة الخروج التي تعمل بمولد كهربائي احتياطي.

هجين

المُحَوِّل الهجين هو مُحَوِّل مغناطيسي مزود بمُشغِّل إلكتروني مُدمج. ومثل المُحَوِّل المغناطيسي، يعمل المُحَوِّل الهجين بتردد التيار الكهربائي - 50  هرتز في أوروبا، على سبيل المثال. هذا النوع من المُحَوِّلات، والذي يُشار إليه أيضًا باسم مُحَوِّلات فصل الكاثود ، يفصل دائرة تسخين الأقطاب الكهربائية بعد تشغيل المصابيح.

عامل الصابورة ANSI

في أمريكا الشمالية، يُستخدم عامل ANSI الخاص بموازنات الإضاءة لمقارنة ناتج الضوء (باللومن) لمصباح يعمل بموازن مع ناتج الضوء الناتج عن مصباح يعمل بموازن مرجعي ANSI [ 9 ] . يعمل الموازن المرجعي على تشغيل المصباح بقدرته الاسمية المحددة من قبل ANSI. [ 10 ] [ 11 ] يجب مراعاة عامل الموازنات العملية في تصميم الإضاءة ؛ فقد يوفر عامل الموازن المنخفض الطاقة، ولكنه سينتج ضوءًا أقل ويقصر عمر المصباح. في حالة المصابيح الفلورية، يمكن أن يختلف عامل الموازن عن القيمة المرجعية 1.0. [ 12 ]

صمام ثلاثي الصابورة

استخدمت أجهزة التلفزيون الملونة القديمة التي تعتمد على الأنابيب صمامًا ثلاثيًا للموازنة ، مثل PD500، كمثبت تحويلة متوازية لجهد تسريع أنبوب أشعة الكاثود (CRT)، للحفاظ على عامل انحراف أنبوب أشعة الكاثود ثابتًا.
