قائمة تسميات المعدات

تُدرج هذه الصفحة المصطلحات الأمريكية القياسية المستخدمة في وصف بنية ووظيفة التروس الميكانيكية ، بالإضافة إلى تعريفات المصطلحات. وقد وضعت هذه المصطلحات جمعية مصنعي التروس الأمريكية (AGMA)، بموجب اعتماد من المعهد الوطني الأمريكي للمعايير (ANSI). ^{[ 1 ]}

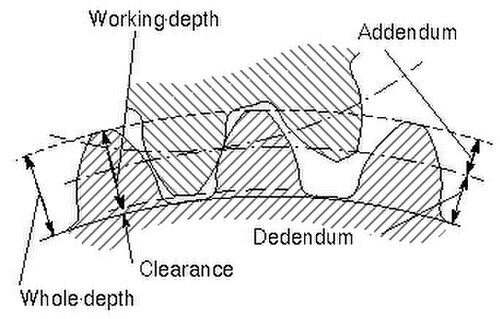

الإضافة هي الارتفاع الذي يبرز به سن الترس خارج دائرة الخطوة القياسية أو خط الخطوة (خارجياً للتروس الخارجية، أو داخلياً للتروس الداخلية) ؛ وهي أيضاً المسافة القطرية بين قطر الخطوة والقطر الخارجي. ^{[ 1 ]}

زاوية الإضافة في الترس المخروطي هي الزاوية بين مخروط الوجه ومخروط الخطوة. ^{[ 1 ]}

تتطابق دائرة الإضافة مع قمم أسنان الترس، وتكون متحدة المركز مع دائرة الخطوة القياسية (المرجعية) ، وتبعد عنها شعاعيًا بمقدار الإضافة . بالنسبة للتروس الخارجية ، تقع دائرة الإضافة على الأسطوانة الخارجية، بينما في التروس الداخلية تقع على الأسطوانة الداخلية. ^{[ 1 ]}

أمثلة من Apex إلى Back

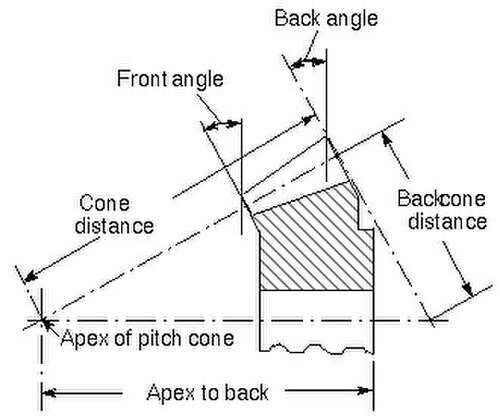

المسافة من قمة مخروط الترس أو الترس الهيبويدي، في اتجاه المحور، هي المسافة من قمة مخروط الترس إلى سطح التثبيت في الجزء الخلفي من القطعة الخام. ^{[ 1 ]}

الزاوية الخلفية للترس المخروطي هي الزاوية بين عنصر من عناصر المخروط الخلفي ومستوى الدوران ، وعادة ما تساوي زاوية الخطوة. ^{[ 1 ]}

المخروط الخلفي للترس المخروطي أو الترس الهيبويدي هو مخروط وهمي مماس للأطراف الخارجية للأسنان، وتكون عناصره عمودية على عناصر مخروط الخطوة. وعادةً ما يتم تشكيل سطح قطعة الترس الخام عند الأطراف الخارجية للأسنان على شكل هذا المخروط الخلفي. ^{[ 1 ]}

المسافة بين المخروط الخلفي في الترس المخروطي هي المسافة على طول عنصر من المخروط الخلفي من قمته إلى مخروط الخطوة. ^{[ 1 ]}

في الهندسة الميكانيكية ، يُعرف الخلوص بأنه ارتداد العجلات المتصلة في آلية ما عند تطبيق ضغط عليها. ويُعرّفه مصدر آخر بأنه أقصى مسافة يمكن أن يتحركها جزء من شيء ما دون تحريك أي جزء متصل به. ويُطلق عليه أيضًا اسم "الارتخاء" أو "الخلوص". في سياق التروس ، يُشير الخلوص إلى المسافة بين الأجزاء المتزاوجة، أو مقدار الحركة المفقودة نتيجةً للخلوص أو الارتخاء عند عكس الحركة وإعادة التلامس. في زوج من التروس، يُمثل الخلوص مقدار المسافة بين أسنان التروس المتزاوجة.

يُعدّ الخلوص أمرًا لا مفر منه في جميع الوصلات الميكانيكية العكسية تقريبًا، على الرغم من إمكانية الحدّ من آثاره. وقد يكون الخلوص مرغوبًا فيه أو غير مرغوب فيه، وذلك بحسب التطبيق. تشمل أسباب الحاجة إلى الخلوص السماح بالتشحيم والتمدد الحراري ، ومنع الانحشار. كما قد ينتج الخلوص عن أخطاء التصنيع والانحراف تحت الحمل.

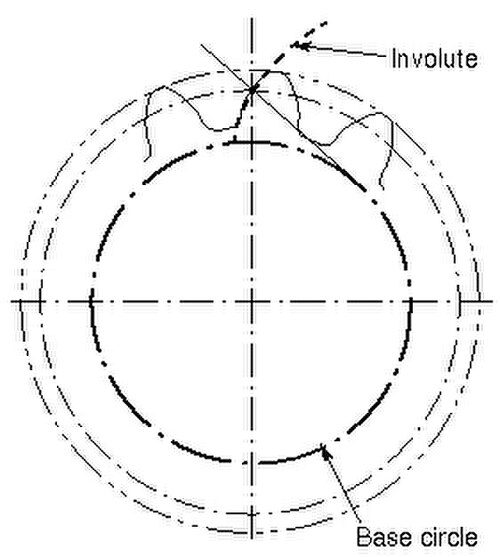

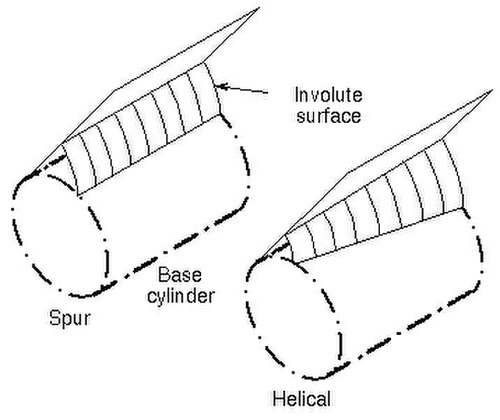

الدائرة الأساسية للترس الحلزوني هي الدائرة التي تُشتق منها ملامح أسنان الترس الحلزوني . ^{[ 1 ]}

الأسطوانة الأساسية تتوافق مع الدائرة الأساسية ، وهي الأسطوانة التي تتطور منها أسطح الأسنان الحلزونية . ^{[ 1 ]}

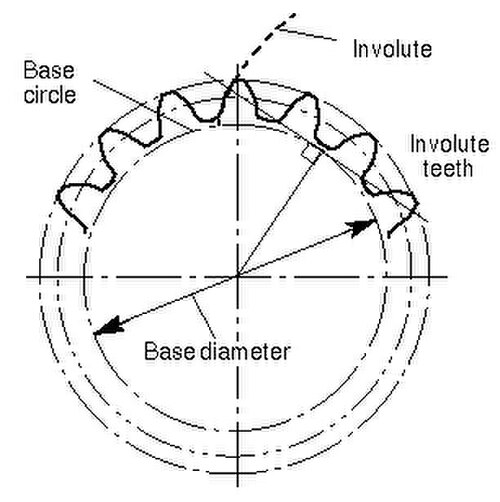

قطر قاعدة الترس الحلزوني هو قطر دائرة القاعدة . ^{[ 1 ]}

يُستخدم مصطلح "الترس الرئيسي" للإشارة إلى أكبر ترسين مستقيمين يتعشقان في أي آلة. أما الترس الأصغر فيُشار إليه عادةً باسم " الترس الصغير" . ^{[ 2 ]}

المسافة المركزية (التشغيلية) هي أقصر مسافة بين محورين غير متقاطعين. تُقاس على طول الخط العمودي المتبادل على المحورين، والذي يُسمى خط المراكز. ينطبق هذا على التروس المستقيمة، والتروس الحلزونية ذات المحاور المتوازية أو المتقاطعة، والتروس الدودية. ^{[ 1 ]}

يكون المستوى المركزي للترس الدودي عموديًا على محور الترس ويحتوي على العمود المشترك بين محوري الترس والدودة. في الحالة المعتادة عندما تكون المحاور متعامدة، فإنه يحتوي على محور الدودة. ^{[ 1 ]}

تُعرّف الخطوة الدائرية عرض سن واحد وفجوة واحدة مقاسة على قوس في دائرة الخطوة؛ بعبارة أخرى، هي المسافة على دائرة الخطوة من نقطة على سن إلى النقطة المقابلة لها على السن المجاور. وهذا يساوي π مقسومًا على الخطوة القطرية.

CP = المسافة الدائرية بالبوصة

DP = الخطوة القطرية

CP = π / DP ^{[ 3 ]}

اختبار الحركة المركبة (ذو الجانبين) هو طريقة فحص يتم فيها دحرجة ترس العمل في تلامس محكم ذي جانبين مع ترس رئيسي أو ترس محدد، وذلك لتحديد الاختلافات (الانحرافات) المركبة (القطرية). يجب إجراء اختبار الحركة المركبة على جهاز اختبار حركة مركبة ذي مسافة مركزية متغيرة. ^{[ 1 ]} وهذا هو اختبار الحركة المركبة ذو الجانبين

مسافة المخروط في الترس المخروطي هي المصطلح العام للمسافة على طول عنصر من مخروط الخطوة من القمة إلى أي موضع معين في الأسنان. ^{[ 1 ]}

المسافة الخارجية للمخروط في التروس المخروطية هي المسافة من قمة مخروط الخطوة إلى الأطراف الخارجية للأسنان. وعند عدم تحديد خلاف ذلك، يُفهم أن المسافة القصيرة للمخروط هي المسافة الخارجية للمخروط.

متوسط ​​المسافة المخروطية في التروس المخروطية هو المسافة من قمة مخروط الخطوة إلى منتصف عرض الوجه .

المسافة الداخلية للمخروط في التروس المخروطية هي المسافة من قمة مخروط الخطوة إلى الأطراف الداخلية للأسنان.

تنقل التروس المترافقة حركة دورانية منتظمة من عمود إلى آخر بواسطة أسنانها . يجب أن تمر الأعمدة العمودية على ملامح هذه الأسنان، عند جميع نقاط التلامس، بنقطة ثابتة في المحور المركزي المشترك للعمودين. ^{[ 1 ]} عادةً ما يُصنع سن الترس المترافق ليتناسب مع ملامح ترس آخر لا يُصنع وفقًا للممارسات القياسية.

الترس الحلزوني المتقاطع هو ترس يعمل على محاور غير متقاطعة وغير متوازية.

حلّ مصطلح "التروس الحلزونية المتقاطعة" محل مصطلح " التروس اللولبية" . نظرياً، يوجد تلامس نقطي بين الأسنان في أي لحظة. تتميز هذه التروس بأسنان ذات زوايا حلزونية متماثلة أو مختلفة، وذات اتجاه حلزوني متماثل أو متعاكس. يمكن لمزيج من التروس المستقيمة والحلزونية أو أنواع أخرى أن يعمل على محاور متقاطعة. ^{[ 1 ]}

نقطة التقاطع هي نقطة تقاطع محاور التروس المخروطية؛ وهي أيضاً نقطة التقاطع الظاهرية للمحاور في التروس الهيبويدية، والتروس الحلزونية المتقاطعة، والتروس الدودية، والتروس ذات الوجه المنزاح، عند إسقاطها على مستوى موازٍ لكلا المحورين. ^{[ 1 ]}

دائرة التاج في الترس المخروطي أو الترس الهيبويدي هي دائرة تقاطع المخروط الخلفي والمخروط الأمامي. ^{[ 1 ]}

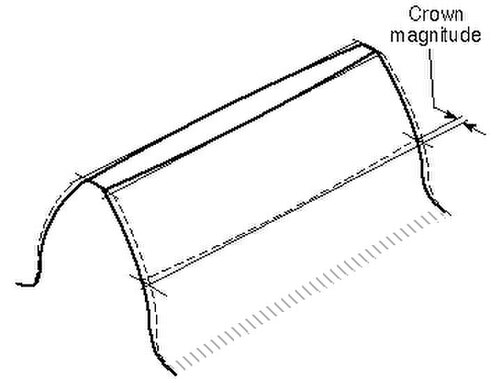

تتميز الأسنان المتوجة بأسطح معدلة في الاتجاه الطولي لإنتاج تلامس موضعي أو لمنع التلامس عند أطرافها. ^{[ 1 ]}

الخطوة القطرية (DP) هي عدد الأسنان لكل بوصة من قطر دائرة الخطوة. ووحدة قياس الخطوة القطرية هي البوصة المعكوسة (1/in). ^{[ 3 ]}

DP = الخطوة القطرية

قطر دائرة الملعب (PD) بالبوصة

CP = المسافة الدائرية بالبوصة

ن = عدد الأسنان

DP = n / PD

الخطوة القطرية (DP) تساوي π مقسومة على الخطوة الدائرية (CP).

DP = 3.1416 / CP

زاوية التخفيض في الترس المخروطي هي الزاوية بين عناصر المخروط الجذري ومخروط الخطوة. ^{[ 1 ]}

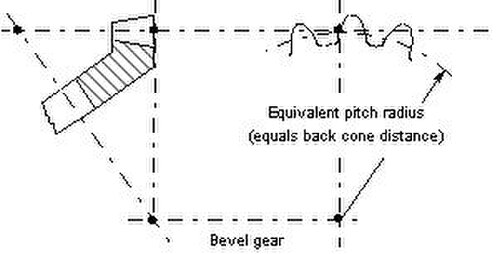

نصف قطر دائرة الخطوة المكافئ هو نصف قطر دائرة الخطوة في مقطع عرضي لأسنان التروس في أي مستوى عدا مستوى الدوران. وهو في الواقع نصف قطر انحناء سطح الخطوة في المقطع العرضي المحدد. ومن أمثلة هذه المقاطع: المقطع العرضي لأسنان التروس المخروطية والمقطع العمودي لأسنان التروس الحلزونية.

زاوية الوجه (الطرف) في الترس المخروطي أو الترس الهيبويدي، هي الزاوية بين عنصر من مخروط الوجه ومحوره. ^{[ 1 ]}

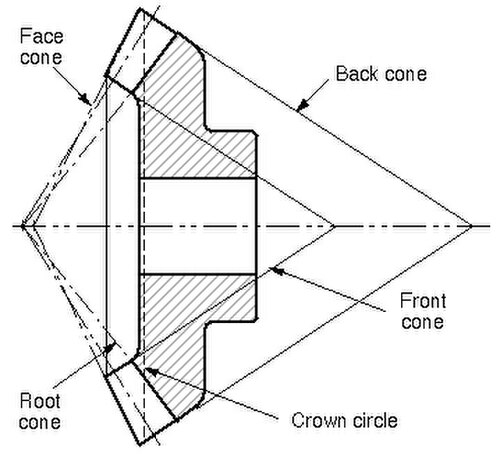

المخروط الوجهي ، المعروف أيضًا باسم المخروط الطرفي، هو السطح الوهمي الذي يتطابق مع قمم أسنان الترس المخروطي أو الترس الهيبويدي. ^{[ 1 ]}

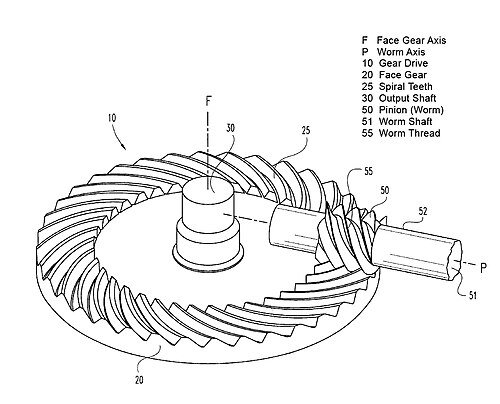

تتكون مجموعة التروس الوجهية عادةً من ترس قرصي الشكل، مُخدد على وجه واحد على الأقل، بالإضافة إلى ترس صغير مستقيم أو حلزوني أو مخروطي . يتميز الترس الوجهي بسطح خطوة مستوٍ وسطح جذر مستوٍ، وكلاهما عمودي على محور الدوران. ^{[ 1 ]} ويُشار إليه أيضًا باسم عجلة الوجه ، أو الترس التاجي ، أو عجلة التاج ، أو الترس المتقابل ، أو العجلة المتقابلة .

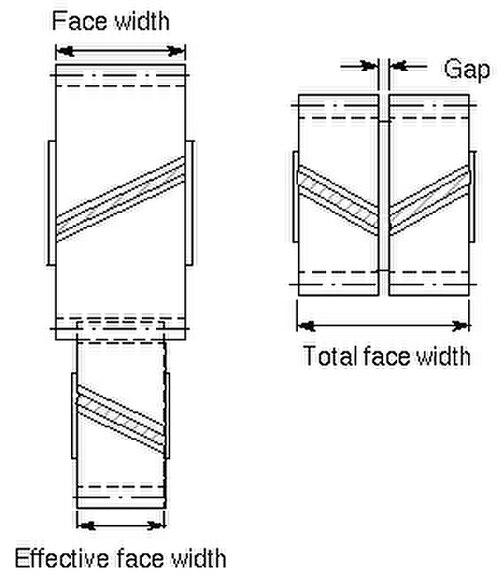

يُعرَّف عرض وجه الترس بأنه طول الأسنان في المستوى المحوري. أما بالنسبة للتروس الحلزونية المزدوجة، فلا يشمل ذلك الفجوة. ^{[ 1 ]}

يمثل عرض الوجه الكلي البعد الفعلي لقطعة التروس الخام بما في ذلك الجزء الذي يتجاوز عرض الوجه الفعال، أو كما هو الحال في التروس الحلزونية المزدوجة حيث يشمل عرض الوجه الكلي أي مسافة أو فجوة تفصل بين الحلزونات اليمنى واليسرى.

بالنسبة للترس الأسطواني، يُعرَّف عرض الوجه الفعال بأنه الجزء الذي يلامس الأسنان المتزاوجة. وقد يتزاوج أحد التروس في زوج من التروس مع جزء فقط من الترس المقابل له.

بالنسبة للتروس المخروطية ، تنطبق تعريفات مختلفة لعرض الوجه الفعال.

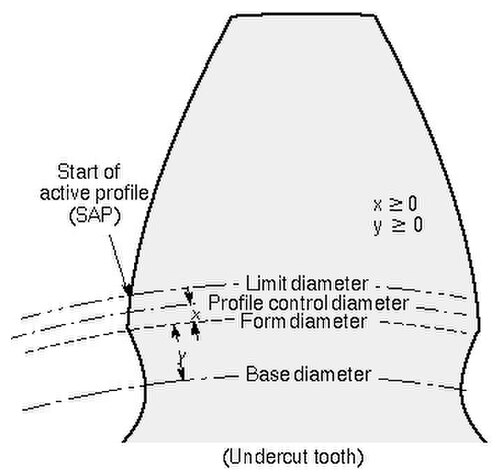

قطر الشكل هو قطر الدائرة التي يتقاطع عندها المنحنى الحلزوني (منحنى التقعر) الناتج عن أداة التشكيل مع المنحنى الحلزوني أو المقطع الجانبي المحدد. على الرغم من أن هذه المصطلحات غير مفضلة، إلا أنه يُعرف أيضًا باسم قطر الشكل الحلزوني الحقيقي (TIF)، أو قطر بداية المنحنى الحلزوني (SOI)، أو قطر القطع السفلي في حالة وجود قطع سفلي. لا يمكن أن يقل هذا القطر عن قطر دائرة القاعدة. ^{[ 1 ]}

تشير الزاوية الأمامية ، في التروس المخروطية ، إلى الزاوية بين عنصر من عناصر المخروط الأمامي ومستوى الدوران، وعادة ما تساوي زاوية الخطوة. ^{[ 1 ]}

المخروط الأمامي للترس المخروطي أو المخروطي هو مخروط وهمي مماس للأطراف الداخلية للأسنان، وتكون عناصره عمودية على عناصر مخروط الخطوة. عادةً ما يُشكّل سطح قطعة الترس الخام عند الأطراف الداخلية للأسنان على شكل هذا المخروط الأمامي، ولكن في بعض الأحيان قد يكون سطحًا مستويًا على ترس صغير أو أسطوانة في ترس مسطح تقريبًا. ^{[ 1 ]}

مركز الترس هو مركز دائرة الخطوة. ^{[ 1 ]}

نطاق التروس هو الفرق بين أعلى وأدنى نسب التروس ويمكن التعبير عنه كنسبة مئوية (على سبيل المثال، 500٪) أو كنسبة (على سبيل المثال، 5:1).

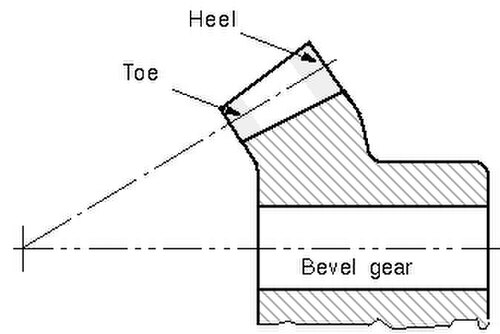

كعب السن في الترس المخروطي أو الترس الصغير هو جزء من سطح السن بالقرب من طرفه الخارجي .

طرف السن في الترس المخروطي أو الترس الصغير هو جزء من سطح السن بالقرب من نهايته الداخلية. ^{[ 1 ]}

يحتوي الرف الحلزوني على سطح مستوٍ ذي أسنان مائلة بالنسبة لاتجاه الحركة. ^{[ 1 ]}

زاوية الحلزون هي الزاوية بين سطح السن الحلزوني وسطح السن المستقيم المكافئ له. بالنسبة لنفس الخطوة ، تكون زاوية الحلزون أكبر مع زيادة قطر التروس. ويُفترض قياسها عند قطر الخطوة القياسي ما لم يُنص على خلاف ذلك.

عملية التشكيل بالقطع هي عملية تصنيع لصنع التروس والوصلات المسننة والعجلات المسننة باستخدام أداة أسطوانية ذات أسنان قطع حلزونية تُعرف باسم أداة التشكيل بالقطع.

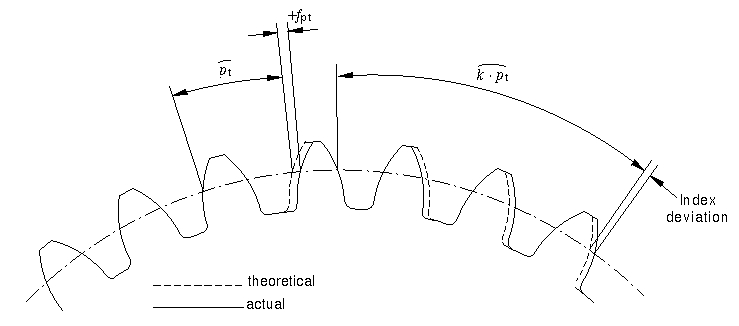

إزاحة أي جانب من جوانب السن عن موضعه النظري، بالنسبة إلى جانب السن المرجعي.

يُراعى في هذه القراءة اتجاهها وإشارتها الجبرية. يُعتبر انحرافًا سالبًا (-) إذا كان موضع جانب السن الفعلي أقرب إلى موضع جانب السن المرجعي، في اتجاه مسار القياس المحدد (مع عقارب الساعة أو عكسها). أما إذا كان موضع جانب السن الفعلي أبعد عن موضع جانب السن المرجعي، في اتجاه مسار القياس المحدد، عن موضعه النظري، فيُعتبر انحرافًا موجبًا (+).

اتجاه التسامح لانحراف المؤشر على طول قوس دائرة قطر التسامح داخل المستوى العرضي . ^{[ 1 ]}

السطح الداخلي للأسطوانة هو السطح الذي يتطابق مع قمم أسنان الترس الأسطواني الداخلي. ^{[ 1 ]}

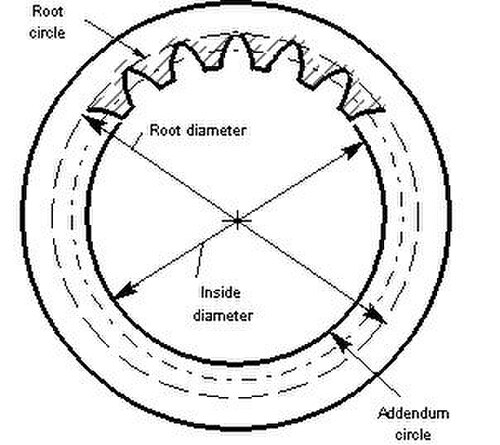

القطر الداخلي هو قطر دائرة الإضافة للترس الداخلي، ويُعرف أيضًا بالقطر الأصغر . ^{[ 1 ]}

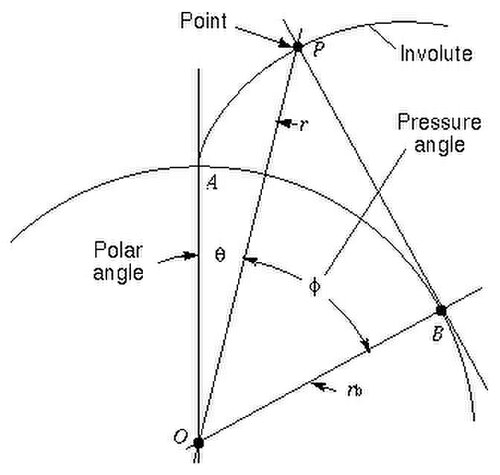

تُعرف الزاوية القطبية للانحناء ، والتي تُعبر عنها بالرمز θ، بأنها الزاوية بين متجه نصف القطر إلى نقطة P على منحنى الانحناء وخط شعاعي إلى نقطة تقاطع المنحنى مع دائرة القاعدة، A. ^{[ 1 ]}

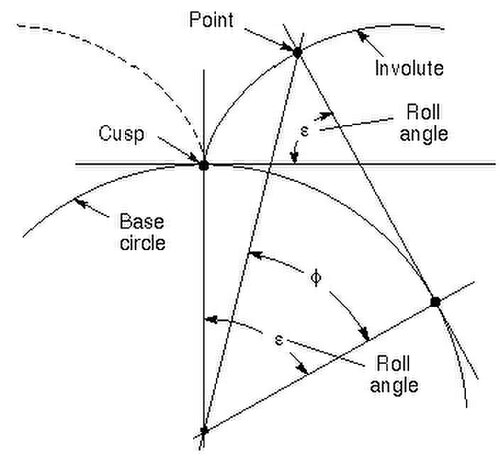

تُعرف زاوية دوران المنحنى الحلزوني ، والتي يُرمز لها بـ ε، بأنها الزاوية التي يساوي قوسها على دائرة القاعدة ذات نصف القطر الواحد ظل زاوية الضغط عند نقطة مختارة على المنحنى الحلزوني. ^{[ 1 ]}

الأسنان الحلزونية في التروس المستقيمة والتروس الحلزونية والديدان هي تلك التي يكون شكلها في المستوى العرضي (باستثناء منحنى التقعر) هو شكل حلزوني لدائرة. ^{[ 1 ]}

الخطوة هي التقدم المحوري لسن الترس الحلزوني خلال دورة كاملة واحدة (360 درجة)، أي أن الخطوة هي المسافة المحورية (الطول على طول المحور) لدورة حلزونية كاملة واحدة حول قطر خطوة الترس.

زاوية الميل هي 90 درجة بالنسبة لزاوية الحلزون بين سطح السن الحلزوني وسطح السن المستقيم المكافئ. ولنفس زاوية الميل ، تكون زاوية الميل أكبر مع صغر قطر التروس. ويُفترض قياسها عند قطر الخطوة القياسي ما لم يُنص على خلاف ذلك.

سن الترس المستقيم له زاوية ميل 90 درجة، وزاوية حلزونية 0 درجة.

انظر: زاوية الحلزون

يربط خط المراكز بين مركزي دائرتي الخطوة لترسين متشابكين؛ وهو أيضاً العمود المشترك لمحاور التروس الحلزونية المتقاطعة والتروس الدودية. عندما يكون أحد التروس مسنناً، يكون خط المراكز عمودياً على خط الخطوة الخاص به. ^{[ 1 ]}

المَعْلَم هو مقياس حجم سنّ الترس ، ويُستخدم عادةً مع تروس النظام المتري. وهو مشابه للخطوة القطرية (DP)، الشائعة الاستخدام مع تروس النظام البريطاني (البوصة)، لكنهما يختلفان في الوحدات المستخدمة وفي كونهما مقلوبين. المَعْلَم هو قطر دائرة الخطوة مقسومًا على عدد الأسنان. يمكن أيضًا تطبيق المَعْلَم على تروس النظام البريطاني باستخدام وحدات البوصة، لكن هذا الاستخدام غير شائع. يُعبَّر عن المَعْلَم عادةً بوحدة المليمتر (مم).

MM = وحدة القياس المترية

قطر دائرة الملعب (PD) بالمليمتر

ن = عدد الأسنان

MM = PD / n

تُستخدم عادةً في تحديد مواصفات التروس وفقًا لنظام القياس البريطاني (البوصة) معامل الخطوة القطري (DP)، وهو عدد الأسنان لكل بوصة من قطر دائرة الخطوة. ووحدة قياس معامل الخطوة القطري هي البوصة المعكوسة (1/in).

DP = الخطوة القطرية

قطر دائرة الملعب (PD) بالبوصة

ن = عدد الأسنان

DP = n / PD

عند التحويل بين وحدات القياس (البوصة والمليمتر)، توجد علاقة عكسية، وعادةً ما يتم التحويل بين وحدتي القياس (البوصة والمليمتر). وبأخذ هذين العاملين في الاعتبار، تكون صيغ التحويل كما يلي:

MM = 25.4 / DP

و

DP = 25.4 / مم

^{[ 3 ]}

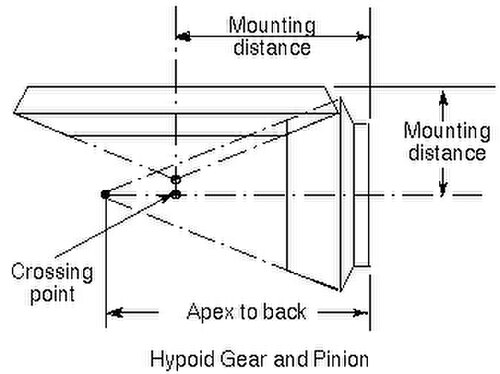

مسافة التركيب ، لتجميع التروس المخروطية أو التروس الهيبويدية، هي المسافة من نقطة تقاطع المحاور إلى سطح تحديد موقع الترس، والذي قد يكون في الخلف أو الأمام. ^{[ 1 ]}

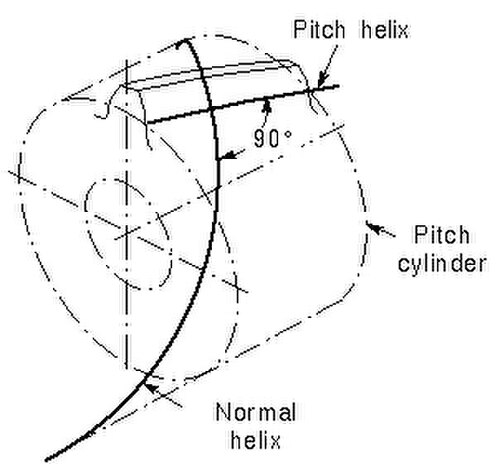

المعامل العادي هو قيمة المعامل في المستوى العادي للترس الحلزوني أو الدودة. ^{[ 1 ]}

${\displaystyle m_{n}=m_{t}\cos \beta \,}$

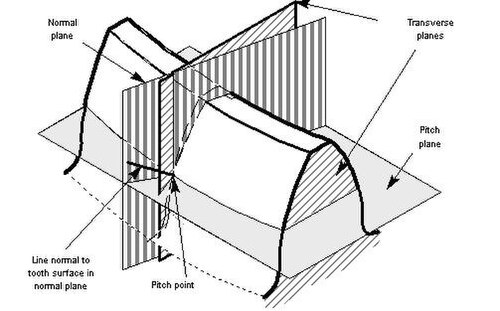

المستوى العمودي يكون عموديًا على سطح السن عند نقطة التماس، وعموديًا على مستوى التماس . في المسنن الحلزوني، يكون المستوى العمودي عموديًا على جميع الأسنان التي يتقاطع معها. أما في الترس الحلزوني، فيمكن أن يكون المستوى عموديًا على سن واحد فقط عند نقطة تقع على سطح المستوى. عند هذه النقطة، يحتوي المستوى العمودي على الخط العمودي على سطح السن.

من أهم مواضع المستوى العمودي في قياس الأسنان وتصميم الأدوات للأسنان الحلزونية والخيوط الدودية ما يلي:

1. المستوى العمودي على حلزون الخطوة على جانب السن؛
2. المستوى العمودي على حلزون الخطوة في مركز السن؛
3. المستوى العمودي على حلزون الخطوة في مركز الفراغ بين سنين

في الترس المخروطي الحلزوني، يكون أحد مواضع المستوى العمودي عند نقطة متوسطة ويكون المستوى عموديًا على أثر السن. ^{[ 1 ]}

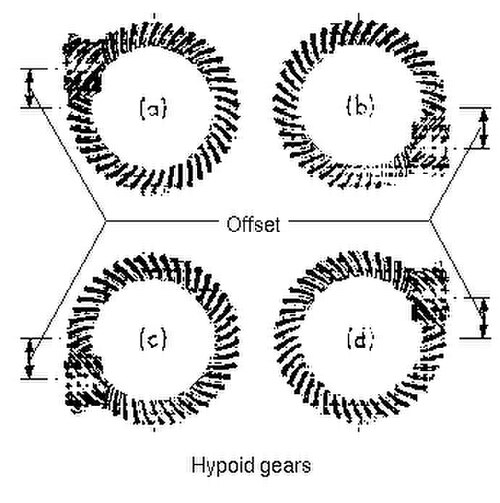

الإزاحة هي المسافة العمودية بين محاور التروس الهيبويدية أو التروس ذات الوجه المنزاح. ^{[ 1 ]}

في الرسم التوضيحي المجاور، يُشار إلى الشكلين (أ) و(ب) بأنهما ذوا إزاحة أسفل المركز ، بينما الشكلان (ج) و(د) ذوا إزاحة أعلى المركز . لتحديد اتجاه الإزاحة، يُعتاد النظر إلى الترس مع وجود الترس الصغير على اليمين. في حالة الإزاحة أسفل المركز، يكون للترس الصغير حلزون يساري، وفي حالة الإزاحة أعلى المركز، يكون للترس الصغير حلزون يميني.

السطح الخارجي ( الطرف أو الإضافة) هو السطح الذي يتطابق مع قمم أسنان الترس الأسطواني الخارجي. ^{[ 1 ]}

القطر الخارجي للترس هو قطر دائرة الطرف (الرأس). في الترس المخروطي، هو قطر دائرة التاج . في الترس الدودي ذي الحلق، هو القطر الأقصى للقطعة الخام. ينطبق هذا المصطلح على التروس الخارجية ، ويمكن معرفته أيضًا من القطر الأكبر . ^{[ 1 ]}

الترس الصغير هو ترس دائري ويشير عادةً إلى أصغر ترسين متشابكين.

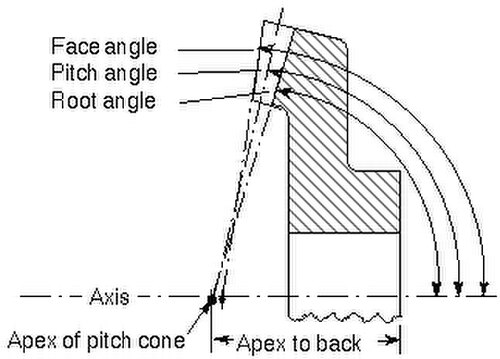

علاقات الزوايا

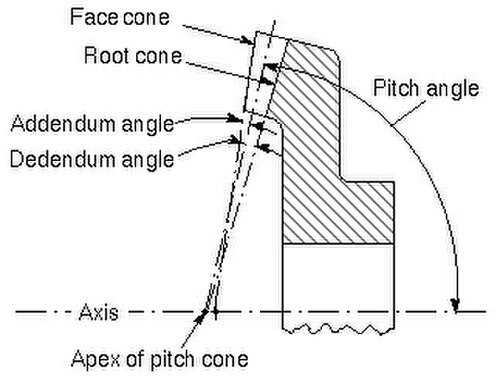

الزوايا

أمثلة على زاوية الميل

زاوية الخطوة في التروس المخروطية هي الزاوية بين عنصر من مخروط الخطوة ومحوره. في التروس المخروطية الخارجية والداخلية، تكون زوايا الخطوة أقل من 90 درجة وأكبر من 90 درجة على التوالي. ^{[ 1 ]}

دائرة الخطوة (التشغيلية) هي منحنى تقاطع سطح خطوة الدوران مع مستوى الدوران. وهي الدائرة الوهمية التي تتدحرج دون انزلاق مع دائرة خطوة الترس المقابل. ^{[ 1 ]} هذه هي الخطوط الخارجية للتروس المتقابلة. تُؤخذ العديد من القياسات المهمة على هذه الدائرة ومنها. ^{[ 1 ]}

مخروط الخطوة هو المخروط الوهمي الموجود في الترس المخروطي والذي يتدحرج دون انزلاق على سطح خطوة ترس آخر. ^{[ 1 ]}

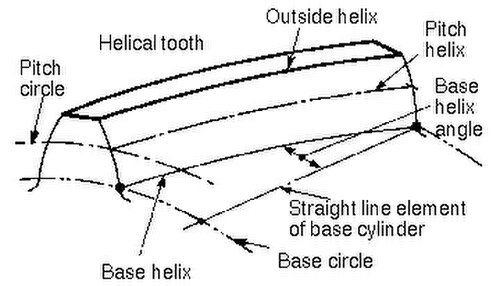

الحلزون المائل هو نقطة التقاء سطح السن مع أسطوانة الخطوة في الترس الحلزوني أو الدودة الأسطوانية. ^{[ 1 ]}

زاوية الحلزون الخارجي

زاوية الحلزون الخارجية هي زاوية الحلزون على الأسطوانة الخارجية.

يتوافق خط الخطوة ، في المقطع العرضي للرف، مع دائرة الخطوة (التشغيلية) في المقطع العرضي للترس. ^{[ 1 ]}

نقطة النغمة هي نقطة التماس بين دائرتين للنغمة (أو بين دائرة النغمة وخط النغمة ) وتقع على خط المركزين. ^{[ 1 ]}

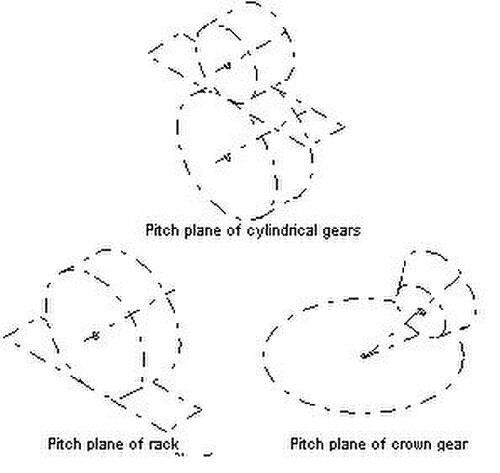

أسطح التدحرج هي مستويات أو أسطوانات أو مخاريط وهمية تتدحرج معًا دون انزلاق. عند نسبة سرعة ثابتة، تكون أسطوانات التدحرج ومخاريط التدحرج دائرية. ^{[ 1 ]}

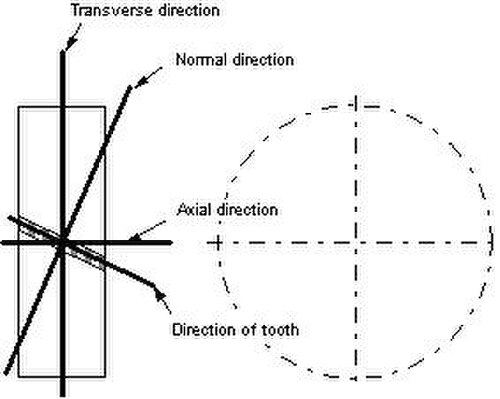

الاتجاهات الرئيسية هي اتجاهات في مستوى الخطوة، وتتوافق مع المقاطع العرضية الرئيسية للسن.

الاتجاه المحوري هو اتجاه موازٍ للمحور.

الاتجاه العرضي هو اتجاه يقع ضمن مستوى عرضي.

الاتجاه العمودي هو اتجاه يقع ضمن مستوى عمودي. ^{[ 1 ]}

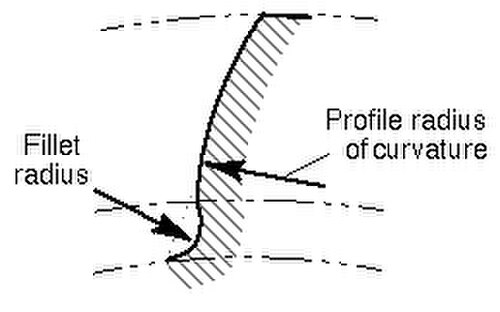

نصف قطر انحناء المظهر الجانبي هو نصف قطر انحناء المظهر الجانبي للسن، وعادة ما يكون ذلك عند نقطة التماس أو نقطة التلامس. ويتغير باستمرار على طول المظهر الجانبي المتطور. ^{[ 1 ]}

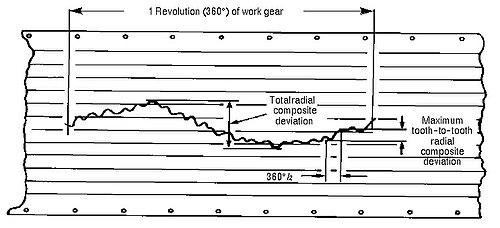

الانحراف المركب الشعاعي من سن إلى سن (الجانب المزدوج) هو أكبر تغيير في المسافة المركزية أثناء دوران الترس الذي يتم اختباره من خلال أي زاوية 360 درجة / z أثناء اختبار العمل المركب ذو الجانب المزدوج.

التفاوت الشعاعي المركب من سن إلى سن (الجانب المزدوج) هو مقدار الانحراف الشعاعي المركب المسموح به من سن إلى سن.

الانحراف المركب الشعاعي الكلي (الجانب المزدوج) هو التغير الكلي في المسافة المركزية أثناء دوران الترس الذي يتم اختباره دورة كاملة واحدة أثناء اختبار العمل المركب ذو الجانب المزدوج.

التفاوت الكلي المركب الشعاعي (الجانب المزدوج) هو مقدار الانحراف الكلي المركب الشعاعي المسموح به. ^{[ 1 ]}

زاوية الجذر في التروس المخروطية أو الهيبويدية هي الزاوية بين عنصر من مخروط الجذر ومحوره. ^{[ 1 ]}

معدات خارجية

تروس داخلية

دوائر الجذور للتروس الداخلية والخارجية

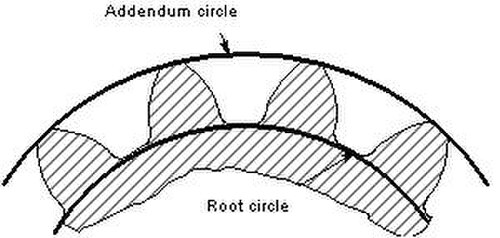

تتطابق دائرة الجذر مع قيعان فراغات الأسنان. ^{[ 1 ]}

المخروط الجذري هو السطح الوهمي الذي يتطابق مع قيعان فراغات الأسنان في الترس المخروطي أو الترس الهيبويدي. ^{[ 1 ]}

الأسطوانة الجذرية هي السطح الوهمي الذي يتطابق مع قيعان فراغات الأسنان في الترس الأسطواني. ^{[ 1 ]}

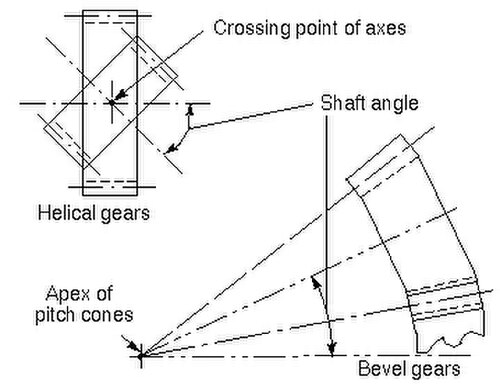

زاوية العمود هي الزاوية المحصورة بين محوري عمودين تروس غير متوازيين. في زوج من التروس الحلزونية المتقاطعة ، تقع زاوية العمود بين جزئي الدوران المتعاكسين للعمودين. وينطبق هذا أيضًا على التروس الدودية . في التروس المخروطية ، تكون زاوية العمود هي مجموع زاويتي الخطوة. أما في التروس الهيبويدية ، فتُحدد زاوية العمود عند بدء التصميم، ولا ترتبط ارتباطًا ثابتًا بزوايا الخطوة أو الزوايا الحلزونية. ^{[ 1 ]}

انظر: التروس الحلزونية المتقاطعة .

يحتوي الترس ذو الأسنان المستقيمة على سطح خطوة أسطواني وأسنان موازية للمحور. ^{[ 1 ]}

يحتوي مسنن التروس على سطح مستوٍ وأسنان مستقيمة متعامدة مع اتجاه الحركة. ^{[ 1 ]}

دائرة الخطوة القياسية هي الدائرة التي تتقاطع مع المنحنى الحلزوني عند النقطة التي تكون فيها زاوية الضغط مساوية لزاوية المقطع الجانبي للرف الأساسي. ^{[ 1 ]}

قطر دائرة الخطوة القياسية هو قطر دائرة الخطوة القياسية. في التروس المستقيمة والحلزونية، ما لم يُنص على خلاف ذلك، يرتبط قطر دائرة الخطوة القياسية بعدد الأسنان والخطوة العرضية القياسية. يمكن تقدير قطر دائرة الخطوة القياسية بأخذ متوسط ​​قطر أطراف أسنان التروس وقطر قواعدها. ^{[ 1 ]}

يُعدّ قطر دائرة الخطوة مفيدًا في تحديد المسافة بين مراكز التروس، لأنّ التباعد الصحيح بين التروس يستلزم دوائر خطوة متماسّة. ويمكن استخدام أقطار دائرة الخطوة لترسين لحساب نسبة التروس بنفس طريقة استخدام عدد الأسنان.

${\displaystyle d={\frac {N}{P_{d}}}={\frac {pN}{\pi }}\qquad {\text{التروس المسننة}}}$

${\displaystyle d={\frac {N}{P_{nd}\cos \psi }}\qquad {\text{التروس الحلزونية}}}$

أين${\displaystyle N}$هو العدد الإجمالي للأسنان،${\displaystyle p}$هي درجة الصوت الدائرية،${\displaystyle P_{d}}$هي المسافة القطرية، و${\displaystyle \psi }$هي زاوية الحلزون للتروس الحلزونية.

قطر دائرة الخطوة القياسية هو قطر دائرة الخطوة القياسية. في التروس المستقيمة والحلزونية، ما لم يُنص على خلاف ذلك، يرتبط قطر دائرة الخطوة القياسية بعدد الأسنان والخطوة العرضية القياسية. ويُحسب كما يلي: ^{[ 1 ]}

${\displaystyle d=km={\frac {zp}{\pi }}=z{\frac {m_{n}}{\cos \beta }}}$

${\displaystyle D={\frac {N}{P_{d}}}={\frac {Np}{\pi }}={\frac {N}{P_{nd}\cos \psi }}}$

نصف قطر الاختبار ( R _{_r} ) هو رقم يُستخدم كعرف حسابي لتسهيل تحديد مسافة الاختبار المناسبة بين الترس الرئيسي والترس العامل في اختبار الحركة المركبة. ويُستخدم كمقياس للحجم الفعال للترس. مجموع نصف قطر اختبار الترس الرئيسي ونصف قطر اختبار الترس العامل يُمثل مسافة مركز الإعداد على جهاز اختبار الحركة المركبة. لا يتطابق نصف قطر الاختبار مع أنصاف أقطار خطوة التشغيل لترسين متداخلين بإحكام إلا إذا كان كلاهما مثاليًا وبسماكة أسنان أساسية أو قياسية. ^{[ 1 ]}

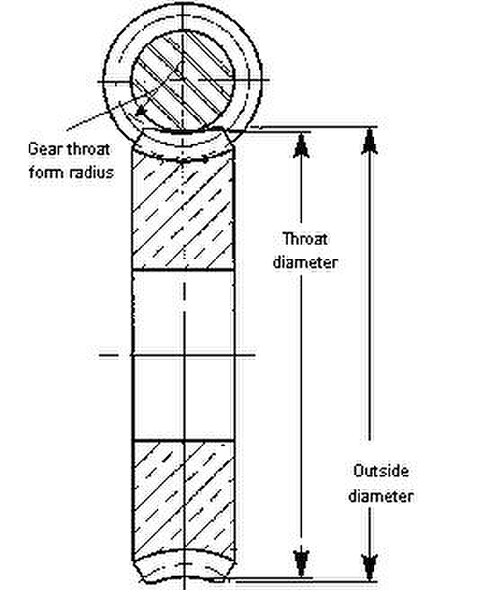

قطر الحلق هو قطر دائرة الإضافة في المستوى المركزي للترس الدودي أو للترس الدودي ذي الغلاف المزدوج. ^{[ 1 ]}

نصف قطر شكل الحلق هو نصف قطر حلق الترس الدودي المغلف أو الترس الدودي المغلف المزدوج، في مستوى محوري. ^{[ 1 ]}

نصف قطر طرف الأداة هو نصف قطر القوس الدائري المستخدم لربط حافة القطع الجانبية بحافة القطع النهائية في أدوات قطع التروس. ويُعدّ نصف قطر الحافة مصطلحًا بديلًا. ^{[ 1 ]}

يُعد تخفيف طرف السن تعديلاً لشكل السن حيث تتم إزالة كمية صغيرة من المادة بالقرب من طرف سن الترس. ^{[ 1 ]}

يشكل سطح السن ( الجانب) جانب سن الترس. ^{[ 1 ]}

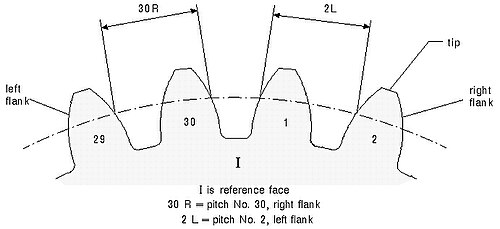

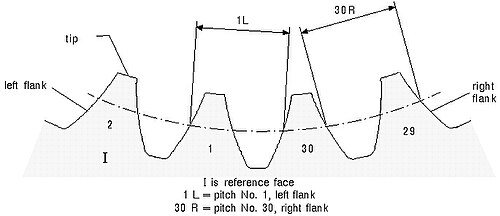

من الملائم اختيار أحد أوجه الترس كوجه مرجعي ووضع علامة عليه بالحرف "I". ويمكن تسمية الوجه الآخر غير المرجعي بالوجه "II".

بالنسبة للمراقب الذي ينظر إلى السطح المرجعي، بحيث يُرى السن وطرفه للأعلى، يكون الجانب الأيمن على اليمين والجانب الأيسر على اليسار. ويُرمز للجانبين الأيمن والأيسر بالحرفين "R" و"L" على التوالي.

• نسبة التروس
• ضرس
