تصنيف مقاومة الحريق

يشير تصنيف مقاومة الحريق عادةً إلى المدة التي يمكن لنظام الحماية السلبية من الحريق خلالها أن يصمد أمام اختبار مقاومة الحريق القياسي . ويمكن قياس ذلك ببساطة كمقياس زمني، أو قد يشمل معايير أخرى، تتضمن إثبات الأداء الوظيفي أو الملاءمة للغرض المطلوب.

يوضح الشكل التالي منحنيات الوقت/درجة الحرارة الدولية الأكثر استخداماً:

•
  منحنيات الوقت / درجة الحرارة المستخدمة لاختبار تصنيف مقاومة الحريق لأنظمة الحماية السلبية من الحرائق مثل موانع الحريق ، وأبواب الحريق ، وتجميعات الجدران والأرضيات، وما إلى ذلك، والتي تستخدم في تقسيم المباني وصناعة البتروكيماويات في أوروبا وأمريكا الشمالية .
•
  منحنيات الزمن/ درجة الحرارة المستخدمة لاختبار تصنيف مقاومة الحريق لأنظمة الحماية السلبية من الحرائق في الأنفاق في ألمانيا وهولندا وفرنسا .
•
  منحنى الزمن/درجة الحرارة المستخدم لاختبار تصنيف مقاومة الحريق لأنظمة الحماية السلبية من الحرائق في الأنفاق في هولندا.
•

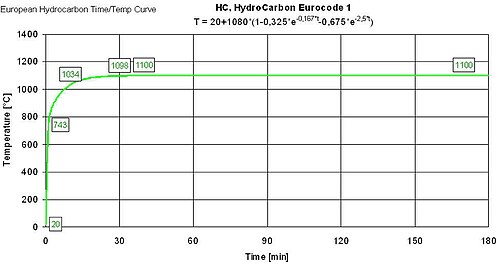

  منحنى الزمن/درجة الحرارة المستخدم لاختبار تصنيف مقاومة الحريق لأنظمة الحماية السلبية من الحرائق في أوروبا.
•
  منحنى الزمن/درجة الحرارة المستخدم لاختبار تصنيف مقاومة الحريق لأنظمة الحماية السلبية من الحرائق في الأنفاق في فرنسا .
•
  منحنى الزمن/درجة الحرارة المستخدم لاختبار تصنيف مقاومة الحريق لأنظمة الحماية السلبية من الحرائق في الأنفاق في ألمانيا .
•
  يخضع ضغط الفرن أيضاً لمعايير التفاوت المحددة لاختبارات الحصول على تصنيفات مقاومة الحريق. توضح هذه الصورة معايير التفاوت الأوروبية، وفقاً للمعيار الأوروبي NEN- EN 1363-1 .
•

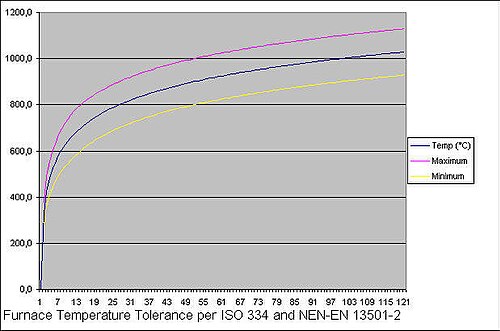

  تخضع درجات حرارة الأفران المستخدمة في اختبارات مقاومة الحريق للحصول على تصنيفات مقاومة الحريق لبعض التفاوتات المسموح بها. يوضح هذا الرسم البياني التفاوت المطبق على منحنى العناصر الإنشائية الأوروبية/السليلوزية.
•
  MOAC: أم جميع المنحنيات، من ASTM International ^{[ 1 ]}

توجد العديد من الاختلافات الدولية لأنواع لا حصر لها تقريبًا من المنتجات والأنظمة، بعضها يتطلب اختبارات متعددة.

يشترط معهد أبحاث البناء الكندي (التابع للمجلس الوطني للبحوث والناشر لقانون البناء النموذجي الكندي) نظام اختبار خاص لموانع الحريق المستخدمة في اختراق الأنابيب البلاستيكية . يجب إجراء اختبارات مقاومة الحريق لهذا التطبيق تحت ضغط فرن موجب قدره 50 باسكال لمحاكاة تأثير فروق درجات الحرارة المحتملة بين درجات الحرارة الداخلية والخارجية خلال فصل الشتاء في كندا. تُستخدم أغطية خاصة لتوفير شفط على الجانب العلوي من جهاز الاختبار للوصول إلى فرق الضغط المطلوب البالغ 50 باسكال. بعد ذلك، يمكن إجراء اختبار ضغط خرطوم يبلغ 30 رطل لكل بوصة مربعة.

قد يُطلب من طرق الرش المقاومة للحريق في الهواء الطلق والتي يجب أن تكون مؤهلة لمنحنى الهيدروكربون أن تجتاز مجموعة من الاختبارات البيئية قبل حدوث أي حرق، وذلك لتقليل احتمالية أن تجعل بيئات التشغيل العادية مكونًا حيويًا للنظام عديم الفائدة قبل أن يواجه حريقًا .

إذا لم يتم استيفاء الشروط البيئية الحرجة، فقد لا يكون التجميع مؤهلاً للحصول على تصنيف مقاومة الحريق.

يمكن الحصول على التصنيفات التالية عند إجراء الاختبار وفقًا لمعيار UL 72. ^{[ 2 ]}

تستخدم معظم الدول عادةً منحنى عناصر البناء للمساحات السكنية والتجارية، وهو منحنى متطابق تقريبًا في معظم الدول، إذ يُحاكي ما ينتج عن حرق الخشب . يتميز منحنى عناصر البناء بمعايير متعددة، منها على سبيل المثال لا الحصر، DIN4102 وBS476 وASTM E119 وULC-S101 وغيرها. أما بالنسبة للمنشآت الصناعية في قطاعي الهيدروكربونات والبتروكيماويات، فيُستخدم منحنى الهيدروكربونات (مثل UL 1709)، الذي يعكس ارتفاعًا أسرع في درجة الحرارة. وبخلاف منحنيات الأنفاق الحديثة الموضحة أعلاه، فإن معيار التعرض للهب النفاث هو المعيار الوحيد الشائع الاستخدام، ويُستخدم في حال تعرض المعدات لتأثيرات الحرارة الشديدة والزخم الناتج عن التعرض للهب النفاث.

أثناء اندلاع حريق في نفق ، كما هو الحال في صناعة البتروكيماويات، تتجاوز درجات الحرارة درجات حرارة حرائق المباني العادية (السليلوزية). ويعود ذلك إلى أن وقود الحريق هو الهيدروكربونات ، التي تحترق بدرجة حرارة أعلى (قارن منحنى الهيدروكربونات أعلاه بمنحنى ASTM E119)، وبسرعة أكبر، وعادةً ما تنفد أسرع مقارنةً بالخشب. ويكمن التعقيد الإضافي في الأنفاق في أن الحرارة لا تستطيع التسرب بنفس كفاءة التسرب في المساحات المفتوحة. فبدلاً من ذلك، ينحصر الحريق في أنبوب ضيق، حيث يتراكم الضغط والحرارة وينتشران بسرعة، مع مساحة ضئيلة للتسرب وفرصة ضئيلة للعزل .

يتكون نموذج الاختبار من مجسم لجزء من أرضية خرسانية ، مع مكونات المرافق الميكانيكية والكهربائية النموذجية (الأنابيب والكابلات) التي تخترق هيكل الأرضية. ويتم وضع مونة مقاومة للحريق حول نقاط الاختراق.

تُوضع عينة الاختبار المكتملة في فرن بحيث يكون أحد جوانبها مُعرَّضًا للنار. يُنهى الاختبار عندما تُحقق حواجز الحريق معايير الاختبار بنجاح في تقليل كمية الحرارة والدخان المسموح بمرورها عبر التركيبة، عند اختراق النار لحواجز الحريق. يُحدد هذا تصنيف F لحاجز الحريق . يُحدد متوسط ​​الوقت اللازم لتجاوز متوسط ​​ارتفاع درجة الحرارة المُحدد فوق درجة حرارة المحيط في أي موقع مدة تصنيف FT (الحريق ودرجة الحرارة). إذا تم اجتياز اختبار تدفق الماء بعد ذلك، يُمكن التعبير عن التصنيف كتصنيف FTH (الحريق ودرجة الحرارة وتدفق الماء). يُحدد أدنى هذه القيم الثلاث التصنيف الإجمالي.
