شبكة التحكم الجيوديسي

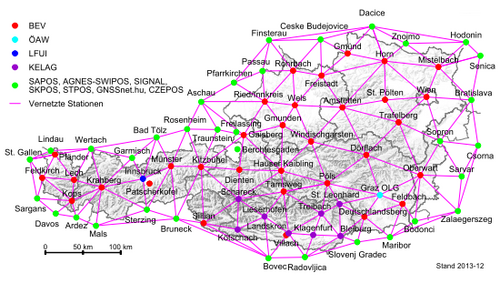

شبكة التحكم الجيوديسية هي شبكة، غالباً ما تتكون من مثلثات ، يتم قياسها بدقة باستخدام تقنيات المسح التحكمي ، مثل المسح الأرضي أو الجيوديسيا الفضائية . وتُعرف أيضاً باسم الشبكة الجيوديسية ، أو شبكة المرجع ، أو شبكة نقاط التحكم ، أو ببساطة شبكة التحكم .

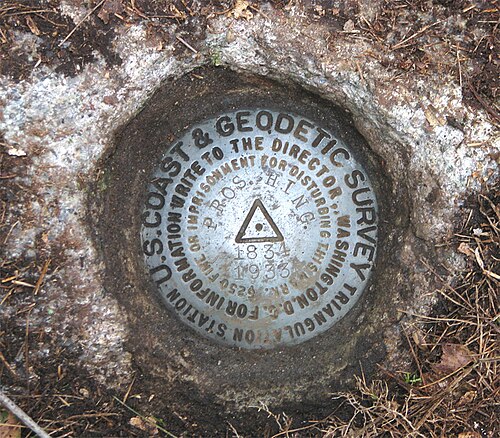

تتكون شبكة التحكم الجيوديسية من علامات جيوديسية ، وهي نقاط أو رؤوس ثابتة وقابلة للتحديد ذات قيم إحداثيات منشورة مستمدة من الملاحظات التي تربط النقاط ببعضها البعض. [ 1 ]
في الولايات المتحدة، توجد شبكة تحكم وطنية تُسمى النظام المرجعي المكاني الوطني (NSRS). ويمكن للعديد من المنظمات المساهمة بمعلومات في شبكة التحكم الجيوديسي. [ 2 ] [ 3 ] وفي المملكة المتحدة، تتولى هيئة المساحة البريطانية صيانة شبكة OS Net . [ 4 ]
تُحدد نقاط التحكم عالية الدقة (عادةً من ملليمتر إلى ديسيمتر على نطاق القارات) في المكان والزمان باستخدام تقنيات عالمية أو مكانية، وتُستخدم لربط نقاط التحكم منخفضة الدقة. تُستخدم نقاط التحكم منخفضة الدقة عادةً في الهندسة والإنشاء والملاحة . يُطلق على الفرع العلمي الذي يُعنى بتحديد إحداثيات النقاط في شبكة التحكم اسم الجيوديسيا .
التطبيقات
رسم الخرائط
بعد أن يُسجّل رسام الخرائط النقاط الرئيسية في الخريطة الرقمية وفقًا لإحداثياتها الحقيقية على الأرض، يُقال حينها إن الخريطة "تخضع للتحكم". وجود خريطة أساسية وبيانات أخرى تحت التحكم الجيوديسي يعني أنها ستتطابق بشكل صحيح.
عندما لا تكون طبقات الخريطة قابلة للتحكم، يتطلب الأمر جهدًا إضافيًا لضبطها ومحاذاتها، مما يُدخل خطأً إضافيًا. وتكون إحداثيات العالم الحقيقي هذه عادةً في إسقاط خريطة ووحدة وبيانات جيوديسية محددة . [ 5 ]
البناء والهندسة
تُستخدم شبكات التحكم المساحي في مراحل مختلفة من الهندسة والإنشاء. وتشمل تطبيقاتها، وفقًا للمعهد المعتمد للمساحين الهندسيين المدنيين ، ما يلي: [ 6 ]
- جمع البيانات الطبوغرافية،
- تخطيط مواقع البناء،
- التحقق من التنفيذ الفعلي،
- صيانة البنية التحتية، و
- مراقبة التشوه.
ومن الأمثلة على التطبيقات تحديد المواقع بدقة وكفاءة لآلات حفر الأنفاق . [ 7 ]
تقنيات القياس
التقنيات الأرضية
التثليث
في "الجيوديسيا الكلاسيكية" (حتى ستينيات القرن العشرين)، كانت تُنشأ شبكات التحكم عن طريق التثليث باستخدام قياسات الزوايا وبعض المسافات التقريبية. ويتم تحديد الاتجاه الدقيق نحو الشمال الجغرافي من خلال أساليب علم الفلك الجيوديسي. أما الأدوات الرئيسية المستخدمة فهي أجهزة الثيودوليت والتاكيومتر ، والتي أصبحت اليوم مزودة بأجهزة قياس المسافة بالأشعة تحت الحمراء ، وقواعد بيانات ، وأنظمة اتصالات، وجزئيًا عبر وصلات الأقمار الصناعية.
التثليث
بدأ استخدام قياس المسافة الإلكتروني (EDM) حوالي عام 1960، عندما أصبحت الأجهزة النموذجية صغيرة بما يكفي لاستخدامها ميدانيًا. وبدلًا من الاعتماد على قياسات المسافة المحدودة والأقل دقة، تم إنشاء أو تحديث بعض شبكات التحكم باستخدام التثليث، الذي يوفر قياسات مسافة أكثر دقة مما كان ممكنًا سابقًا، دون الحاجة إلى قياسات الزاوية.
أدى نظام قياس المسافة الإلكتروني (EDM) إلى زيادة دقة الشبكة إلى 1:1 مليون (1 سم لكل 10 كم؛ واليوم أفضل بعشر مرات على الأقل)، وجعل عمليات المسح أقل تكلفة.
التسوية
يمكن استخدام التسوية البصرية، التي تحدد فرق الارتفاع النسبي بين نقطتين، لتحديد المكون الرأسي لشبكات التحكم، لا سيما بالنسبة إلى المراجع الثابتة (مثل المرجع المستخدم في نيويلين ). ويمكن استخدام تقنيات التسوية المزدوجة لتقليل الخطأ. [ 8 ] [ 9 ]
الجيوديسيا عبر الأقمار الصناعية
بدأ استخدام الأقمار الصناعية في علم الجيوديسيا في نفس الفترة تقريبًا. وباستخدام أقمار صناعية ساطعة مثل إيكو 1 وإيكو 2 وبيجو ، تم تحديد شبكات عالمية، والتي قدمت فيما بعد دعمًا لنظرية الصفائح التكتونية .
ومن التحسينات المهمة الأخرى إدخال الأقمار الصناعية اللاسلكية والإلكترونية مثل Geos A وB (1965-1970)، ونظام Transit ( تأثير دوبلر ) (1967-1990) - الذي كان سلف نظام تحديد المواقع العالمي GPS - وتقنيات الليزر مثل LAGEOS (الولايات المتحدة الأمريكية، إيطاليا) أو Starlette (فرنسا). وعلى الرغم من استخدام المركبات الفضائية، فإن الشبكات الصغيرة للمشاريع المساحية والتقنية تُقاس في الغالب أرضيًا، ولكن في كثير من الحالات تُدمج في الشبكات الوطنية والعالمية بواسطة الجيوديسيا الفضائية.
أنظمة الملاحة العالمية عبر الأقمار الصناعية (GNSS)
يوجد في الوقت الحاضر عدة مئات من الأقمار الصناعية الجغرافية المكانية في المدار، بما في ذلك عدد كبير من أقمار الاستشعار عن بعد وأنظمة الملاحة مثل نظام تحديد المواقع العالمي (GPS) ونظام غلوناس ، والتي تبعتها أقمار غاليليو الأوروبية في عام 2020 وكوكبة بيدو الصينية .
رغم أن هذه التطورات جعلت المسح الجيوديسي عبر الأقمار الصناعية أكثر مرونة وفعالية من حيث التكلفة مقارنةً بنظيره الأرضي في المناطق الخالية من الأشجار أو المناطق الحضرية المكتظة، إلا أن الحاجة لا تزال قائمة لشبكات النقاط الثابتة لأغراض إدارية وقانونية على المستويين المحلي والإقليمي. ولا يمكن تعريف الشبكات الجيوديسية العالمية بأنها ثابتة، إذ أن الديناميكا الأرضية تُغير باستمرار مواقع جميع القارات بمقدار يتراوح بين 2 و20 سم سنويًا. ولذلك، فإن الشبكات العالمية الحديثة مثل ETRS89 و ITRF لا تُظهر إحداثيات "نقاطها الثابتة" فحسب، بل تُظهر أيضًا سرعاتها السنوية .
