مركز جيرالد راتنر لألعاب القوى

يُعدّ مركز جيرالد راتنر الرياضي (المعروف شعبيًا باسم " الجرذ ") منشأة رياضية بتكلفة 51 مليون دولار أمريكي، تقع ضمن حرم جامعة شيكاغو في منطقة هايد بارك ، جنوب مدينة شيكاغو بولاية إلينوي الأمريكية. سُمّي المبنى تيمنًا بجيرالد راتنر ، أحد خريجي جامعة شيكاغو . ^{[ 1 ]} وقد صمّم هذا الهيكل المعلّق، المدعوم بأعمدة وكابلات وأثقال موازنة ، المهندس المعماري سيزار بيلي ، المعروف بتصميمه لبرجي بتروناس .

تمت الموافقة على استخدام مركز راتنر الرياضي في سبتمبر 2003. يضم المركز، من بين أمور أخرى، صالة ألعاب رياضية للمنافسات، ومنشأة لياقة بدنية متعددة المستويات، ومسبحًا أولمبيًا ، واستوديو رقص متعدد الأغراض ، وقاعات اجتماعات، ومكاتب قسم الرياضة. ويُعد المركز مقرًا للعديد من الفرق الرياضية التابعة للجامعة، وقد استضاف العديد من بطولات الرابطة الوطنية لرياضة الجامعات (NCAA) الإقليمية للقسم الثالث وبطولات مؤتمرات رابطة الجامعات الرياضية .

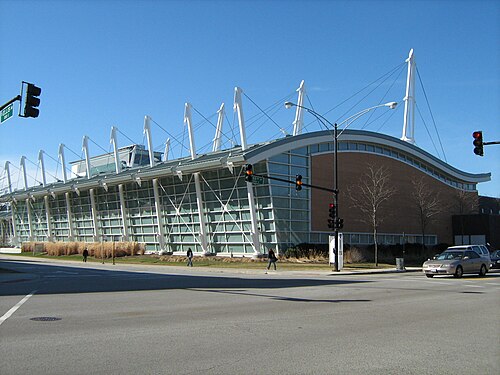

يقع مركز راتنر في الركن الجنوبي الغربي من تقاطع شارع إليس وشارع 55، ويتميز بتصميم حائز على جوائز، حيث يستخدم نظامًا خارجيًا معقدًا من الصواري والأثقال الموازنة بدلاً من أجهزة الدعم الداخلية، مما يتيح مساحات مفتوحة واسعة داخل المبنى. وقد نُسب الفضل إلى شركة سيزار بيلي وشركائه كمهندس معماري للتصميم، بينما كانت شركة OWP/P هي المهندس المعماري المسؤول عن المشروع. ^{[ 2 ]}

أُقيم حفل وضع حجر الأساس لمركز راتنر في 28 أكتوبر 2000. ^{[ 3 ]} افتُتح مركز راتنر للجمهور في 29 سبتمبر 2003، على الرغم من أنه لم يُفتتح رسميًا إلا في عطلة نهاية الأسبوع الخاصة بالعودة إلى الوطن في 11 أكتوبر. ^{[ 4 ]} كان المبنى، الذي يُمثل ثمرة تعاون بين شركة سيزار بيلي وشركائه وشركة OWP/P في شيكاغو، أول منشأة رياضية جديدة في حرم جامعة شيكاغو منذ 68 عامًا. ^{[ 4 ]} كان جزءًا من خطة تطوير رأسمالي شاملة للجامعة بقيمة 500 مليون دولار أمريكي، نُفذت بين عامي 1999 و2005. تضمنت الخطة أيضًا موقف سيارات من تصميم بيلي يقع على الجانب الآخر من الشارع المقابل لمركز ألعاب القوى. ^{[ 5 ]} يُسمى موقف السيارات "موقف سيارات مركز جيرالد راتنر لألعاب القوى". ^{[ 6 ]} يشتهر مركز ألعاب القوى بنظامه الإنشائي المبتكر المدعوم بكابلات غير متماثلة وأسقفه على شكل حرف S. ^{[ 7 ]} يتألف من مبنى ذي صاري في الشمال يضم مسبح مايرز-ماكلورين، ومبنى ذي صاري في الجنوب يضم الصالات الرياضية، ومبنى مركزي يضم مركز برنارد ديل جورنو للياقة البدنية. ^{[ 8 ]}

ساهم راتنر، الحاصل على بكالوريوس في الفلسفة عام 1935 ودكتوراه في القانون عام 1937، بمبلغ 15 مليون دولار من أصل 51 مليون دولار تكلفة المشروع. ^{[ 4 ]} كان راتنر خريجًا متميزًا (عضوًا في جمعية فاي بيتا كابا) ولعب في فريق البيسبول خلال فترة مشاركة الجامعة في مؤتمر بيج تين . ^{[ 9 ]} بعد تخرجه من كلية الحقوق، وحصوله على عضوية جمعية كويف ، أسس مكتبه الخاص للمحاماة، غولد وراتنر، عام 1949. ^{[ 10 ]} كما ساهمت هيلين مايرز ماكلورين ، وهي أيضًا خريجة من ثلاثينيات القرن الماضي، بأكثر من 5 ملايين دولار لتمويل حوض السباحة. ^{[ 3 ]} أما برنارد ديل جورنو ، لاعب الجمباز الحاصل على العديد من الشهادات من الجامعة (بكالوريوس في الآداب عامي 1954 و1955، وماجستير في إدارة الأعمال عام 1955 )، فقد قدم تبرعات عديدة، من بينها تبرع بقيمة 5 ملايين دولار عام 2006 لتمويل المرافق الرياضية وغيرها من البنى التحتية في الحرم الجامعي. عمل ديل جورنو في مجال العلاقات الصناعية وشؤون الموظفين في مصنع للصلب قبل أن يعمل لدى شركة باين ويبر ، التي أصبحت فيما بعد جزءًا من شركة يو بي إس للخدمات المالية . ^{[ 11 ] [ 12 ] [ 13 ]}

يضم المبنى مسبح مايرز-ماكلورين، بأبعاد 50 مترًا × 25 مترًا ، والذي يمكن تهيئته بما يصل إلى 20 حارة في الجزء الأطول (25 مترًا ) وتسعة حارات في الجزء الأطول (50 مترًا). يتميز المسبح بتصميم مرن مع حاجز متحرك يسمح بممارسة الأنشطة في وقت واحد. كما يحتوي على منصتي غطس بارتفاع متر واحد. يتراوح عمق المسبح بين 1.2 و4.1 متر في الجزء الضحل ومنطقة الغطس. ^{[ 14 ]} يضم المسبح المخصص للمنافسات، والذي تبلغ ^{مساحته 2295} مترًا مربعًا ، مقاعد تتسع لـ 350 متفرجًا. ^{[ 15 ]}

يضم المبنى أيضًا مركز برنارد ديل جورنو للياقة البدنية. ويشغل هذا المركز طابقين من مركز راتنر بالإضافة إلى منطقة القبة. وإلى جانب مركز اللياقة البدنية العام، يضم المركز استوديو رقص متعدد الأغراض، وقاعات دراسية واجتماعات، وخزائن ملابس دائمة وأخرى للاستخدام اليومي، وقاعة مشاهير ألعاب القوى بجامعة شيكاغو، ومكاتب قسم ألعاب القوى.

يضم المبنى أيضًا صالة رياضية للمنافسات وصالة رياضية إضافية، وكلاهما متاح للمستخدمين لأغراض ترفيهية. صالة المنافسات، وهي المبنى الواقع في أقصى الجنوب، ^{[ 8 ]} تُستخدم للتدريب والمباريات في كرة السلة والكرة الطائرة والمصارعة، ويمكن تحويلها إلى ملعبين ترفيهيين. أما الصالة الرياضية الإضافية فهي متعددة الأغراض، ويمكن استخدامها لكرة القدم داخل الصالات، بالإضافة إلى كرة السلة والكرة الطائرة وكرة الريشة. ^{[ 14 ]}

يُعدّ مركز راتنر مقرًا لفرق كرة السلة والكرة الطائرة والمصارعة بجامعة شيكاغو. وقد استضافت صالة الألعاب الرياضية، التي تتسع لـ 1658 متفرجًا، بطولات المصارعة التابعة لرابطة الجامعات الرياضية في أعوام 2004 و2007 و2010، وبطولة المصارعة الإقليمية لمنطقة البحيرات العظمى التابعة للرابطة الوطنية لرياضة الجامعات (NCAA) للقسم الثالث في عام 2006. ^{[ 14 ] [ 16 ]} كما استضاف المركز بطولة الكرة الطائرة النسائية التابعة لرابطة الجامعات الرياضية في عام 2009. ^{[ 17 ]} وكان مسبح مايرز-ماكلورين موقعًا لبطولة السباحة والغطس التابعة لرابطة الجامعات الرياضية في عام 2005. ^{[ 14 ]} كما استضاف منافسات السباحة في دورة الألعاب المثلية لعام 2006. ^{[ 18 ]}

يُتاح المركز لأعضاء هيئة التدريس والموظفين والخريجين والمتقاعدين في الجامعة والمستشفى، بالإضافة إلى أزواجهم وأبنائهم، باشتراك مدفوع، بينما يُتاح مجانًا للطلاب المسجلين. ^{[ 19 ]} كما تُتاح عضويات المرافق للطلاب، وكذلك لأعضاء هيئة التدريس والموظفين والخريجين والمتقاعدين في الجامعة والمستشفى ، بالإضافة إلى أزواجهم وأبنائهم. ^{[ 20 ]} أما عضوية الطلاب المسجلين فهي مجانية. ^{[ 14 ]}

يُكمّل هذا المبنى في الجامعة مبانيه السابقة، وهي قاعة هنري كراون الرياضية ، وملعب ستاغ فيلد بنسخته الحديثة ، والتي ستواصل تلبية احتياجات رواد الحرم الجامعي من المرافق الرياضية. تشمل مرافق قاعة هنري كراون الرياضية الداخلية مضمار جري داخلي بطول 200 متر، وملاعب للراكيت بول وكرة اليد والاسكواش ، وملاعب متعددة الأغراض، وقاعة متعددة الأغراض، وأجهزة لتمارين القلب والأوعية الدموية ورفع الأثقال. أما مجمع ستاغ فيلد الخارجي فيضم مضمارًا بطول 400 متر، وثمانية ^ملاعب تنس ، وملاعب للبيسبول والسوفتبول وكرة القدم الأمريكية وكرة القدم . [ ^{20 ]}

مسبح مايرز-ماكلورين في مركز راتنر

استُخدم في البناء 2000 طن قصير (1814 طنًا متريًا ؛ 1786 طنًا طويلًا ) من الفولاذ. ^{[ 4 ]} يرتكز سقف الصالة الرياضية، الذي يزن 2,000,000 رطل (907,185 كجم)، على زوج من الصواري الفولاذية بطول 125 قدمًا (38 مترًا) . ^{[ 4 ]} أما سقف المسبح فيرتكز على ثلاثة صواري. ^{[ 8 ]} يتكون كل صاري من ثلاثة مقاطع فولاذية هيكلية مجوفة (HSS) بقطر 18 بوصة (46 سم) مملوءة بخرسانة عالية المقاومة، مرتبة على شكل أعمدة مترابطة مدببة. ^{[ 7 ]}

تتصل الصواري المستوردة من ألمانيا بـ 120 كابلًا فولاذيًا عالي المتانة، يبلغ طولها الإجمالي حوالي 1981 مترًا (6500 قدم) . ^{[ 4 ]} وهي مائلة بزاوية 10 درجات عن الوضع الرأسي. ^{[ 21 ]} يدعم كل صاري مركب مدبب، يسند عوارض السقف المسطحة على شكل حرف S، 15 كابلًا متفرعًا؛ 9 كابلات أمامية و6 كابلات خلفية. ^{[ 7 ]} أثناء عملية البناء، مُلئت الصواري بخرسانة مصبوبة في الموقع بقوة ضغط 69000000 باسكال (10000 رطل لكل بوصة مربعة ) باستخدام تقنيات ضخ مبتكرة. ^{[ 7 ]}

تُوازن أثقالٌ خرسانيةٌ يبلغ مجموعها 2500 ياردة مكعبة (1911 مترًا ^مكعبًا ) - يصل حجم بعضها إلى 50 × 25 × 13 قدمًا (15.2 × 7.6 × 4.0 مترًا) - وزن السقف من أسفل الأرض. ^{[ 4 ]} تُشبه الصواري والأثقال عناصرَ خارجيةً تُضفي شكلًا على المبنى، كالدعامات الطائرة في العمارة القوطية ، التي تُهيمن على تصميم الحرم الجامعي. ^{[ 4 ] [ 8 ]} ويُقال إن المبنى يُجسّد العمارة القوطية من خلال التعبيرية الهيكلية . ^{[ 8 ]} وقد جعل تصميم الدعم الخارجي المساحة الداخلية أكثر تقبلاً للإضاءة الطبيعية المفتوحة، وأكثر ملاءمةً لحرية الحركة. ^{[ 15 ]}

صالة ألعاب مركز راتنر

صُمم السقف باستخدام كابلات متعددة المستويات متباعدة، بحيث تُشكل عناصر السقف الإنشائية سطحًا منحنيًا منتظمًا بعمق 83.8 سم . عناصر السقف منحنية وضحلة، وتدعم 7 ألواح معدنية بسمك 5.1 سم وطول 7.6 متر بين عوارض السقف. عوارض W33x169 مثنية على البارد بانحناءات عكسية متعددة الأقطار. تُعلق أسطح السقف المنحنية بكابلات فولاذية ألمانية "كاملة القفل"، وتتضمن ثلاث طبقات خارجية من أسلاك متشابكة على شكل حرف Z، مصممة لتقليل تسرب المياه والتآكل. ^{[ 7 ]}

كان تصميم الصواري معقدًا نظرًا لأهمية استقرارها البالغة لنجاح تصميم الهيكل المعلق ككل. إذ يمكن أن تؤدي إزاحة الصواري إلى تغيير كبير في طول الكابلات وشدّها، وإعادة توزيع الأحمال على الهيكل العلوي بما يخالف التصميم. وكان مفتاح التصميم الناجح هو التحكم في هبوط الأساسات . وقد وُجد أن التربة الطبيعية تحت سطح الموقع تتكون من طين غريني صلب أسفل طبقة رملية متوسطة الكثافة، والتي تبيّن أنها قابلة للهبوط بشكل مفرط بحيث لا تتحمل الهيكل. ولتحسين التربة، تم استخدام تقنية حقن التربة النفاثة ثلاثية السوائل لتقليل انضغاطية الطين الغريني، وزيادة صلابة طبقة الرمل، وتوفير نظام أساسات سطحي مناسب. ^{[ 21 ]} وقد مثّل هذا الموقع أول استخدام لهذه التقنيات الجيوتقنية لتحسين التربة. ^{[ 22 ]}

حاز التصميم الهندسي للمنشأة على جوائز من المجلس الأمريكي لشركات الهندسة ، والمعهد الأمريكي للإنشاءات الفولاذية ، ومجلس المهندسين الاستشاريين في إلينوي. ^{[ 14 ]} كما نال المبنى جائزة الاستحقاق في فئة المباني الجديدة التي تزيد تكلفتها عن 30 مليون دولار أمريكي، وذلك ضمن برنامج جوائز التميز في الهندسة الإنشائية لعام 2004 الذي أطلقه المجلس الوطني لجمعيات مهندسي الإنشاءات . ^{[ 7 ]} وحصل المبنى على جائزة الإنجاز المتميز في الهندسة المدنية لعام 2003 من الجمعية الأمريكية للمهندسين المدنيين ، وجائزة مشروع العام لعام 2004 من مجلة أخبار الإنشاءات في الغرب الأوسط . ^{[ 22 ]}

توجد أول جائزة هيزمان ، التي مُنحت لنجم فريق جامعة شيكاغو، جاي بيروانجر ، في مركز راتنر. ^{[ 23 ]}
