كان IBM BladeCenter هو بنية خادم الشفرات الخاصة بشركة IBM ، حتى تم استبداله بنظام Flex System في عام 2012. تم بيع قسم x86 لاحقًا إلى Lenovo في عام 2014. [ 1 ]

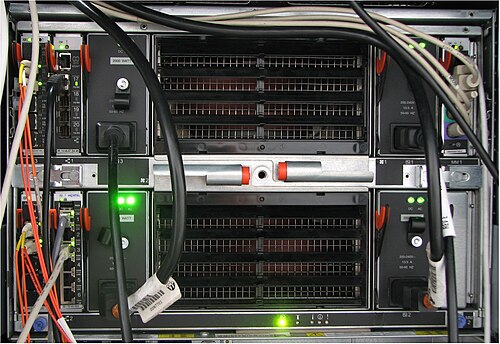

يظهر الجانب الخلفي لجهاز BladeCenter E على اليسار مفتاحي FC ومفتاحي إيثرنت . وعلى الجانب الأيمن وحدة إدارة موصولة بكابلات VGA وPS/2 للوحة المفاتيح والماوس.
يحتوي الحاسوب العملاق Magerit ( CeSViMa ) على 86 مركزًا للشفرات (6 مراكز شفرات E على كل رف حاسوبي).

تاريخ

تم طرح خادم IBM eServer BladeCenter في عام 2002، استناداً إلى أعمال هندسية بدأت في عام 1999، وقد دخل سوق خوادم الشفرات متأخراً نسبياً . وقد اختلف عن المنتجات السابقة في أنه قدم مجموعة من معالجات خوادم Intel x86 وخيارات الإدخال/الإخراج.

تم تغيير الاسم إلى IBM BladeCenter في عام 2005. وفي فبراير 2006، قدمت IBM جهاز BladeCenter H مع إمكانيات التبديل لشبكة إيثرنت 10 جيجابت و InfiniBand 4X.

كان موقع الويب المسمى Blade.org متاحًا لمجتمع الحوسبة الشفرية حتى عام 2009 تقريبًا. [ 2 ]

في عام 2012، تم طرح نظام فليكس البديل.

الأقفاص

مركز IBM BladeCenter (E)

تم تسويق جهاز IBM BladeCenter الأصلي لاحقًا باسم BladeCenter E. [ 3 ] تم ترقية مصادر الطاقة على مدار عمر الهيكل من 1200 إلى 1400 و1800 و2000 و2320 واط.

تم تطوير مركز BladeCenter (E) بشكل مشترك من قبل شركتي IBM و Intel ، ويتضمن ما يلي:

مركز شفرة IBM T

يُعدّ BladeCenter T نسخة شركات الاتصالات [ 4 ] من BladeCenter الأصلي، وهو متوفر بتيار متردد أو تيار مستمر (48 فولت) [ 5 ] . يحتوي على 8 فتحات للشفرات في وحدة 8U، ولكنه يستخدم نفس المفاتيح والشفرات المستخدمة في BladeCenter E العادي. وللحفاظ على التوافق مع معيار NEBS المستوى 3 / ETSI، تتوفر شفرات خاصة متوافقة مع نظام معدات بناء الشبكات (NEBS).

مركز شفرة IBM H

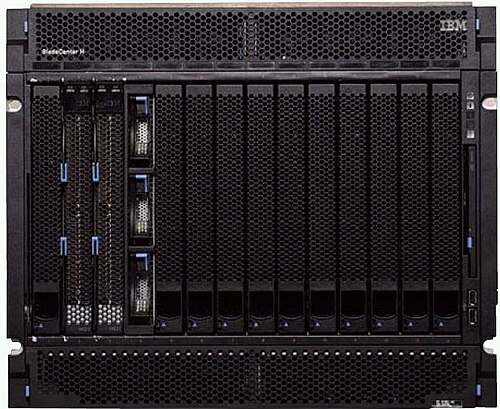

مركز الشفرة H

تصميم BladeCenter مُطوّر مع خيارات نسيج عالية السرعة، أُعلن عنه في عام 2006. [ 6 ] متوافق مع الإصدارات السابقة من مفاتيح وشفرات BladeCenter. الميزات: [ 7 ]

  • 14 فتحة للشفرات في 9U
  • درج وسائط مشترك مزود بمحرك أقراص ضوئية ومنفذ USB 2.0
  • 1 (قابلة للترقية إلى 2) وحدات إدارة متقدمة
  • فتحتان لمفاتيح جيجابت إيثرنت (يمكن أن تحتوي أيضًا على منفذ تمرير ضوئي أو نحاسي)
  • فتحتان لوحدات التبديل أو التمرير الاختيارية، ويمكن أن تحتوي على وظائف إضافية لشبكات إيثرنت، أو قناة الألياف، أو إنفينيباند، أو ماي رينت 2000
  • أربعة فتحات للمفاتيح عالية السرعة الاختيارية أو وحدات التمرير، ويمكن أن تحتوي على  إيثرنت بسرعة 10 جيجابت أو إنفينيباند 4X.
  • إمكانية منفذ تسلسلي سلكي اختياري
  • الطاقة : مصدران للطاقة (قابلان للترقية إلى أربعة)، مع موصلات إدخال Souriau UTG [ 8 ]
  • منفاخان احتياطيان عاليي السرعة

مركز IBM BladeCenter HT

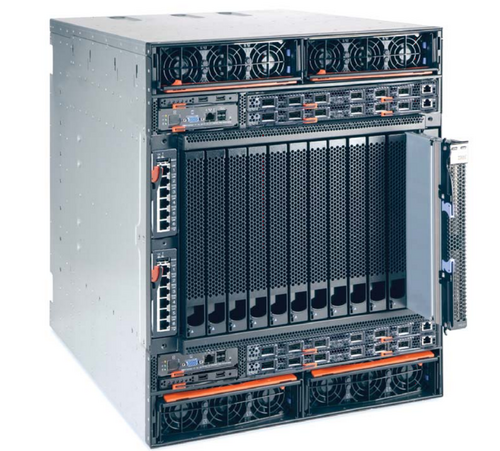

هيكل BladeCenter HT

يُعدّ BladeCenter HT نسخة شركات الاتصالات [ 9 ] من BladeCenter H، وهو متوفر بخياري  الطاقة AC أو DC (48 فولت). يحتوي على 12 فتحة للشفرات في وحدة 12U، ولكنه يستخدم نفس المفاتيح والشفرات المستخدمة في BladeCenter H العادي. وللحفاظ على التوافق مع معايير NEBS المستوى 3 / ETSI، تتوفر شفرات خاصة متوافقة مع معايير NEBS.

مركز IBM BladeCenter S

يستهدف هذا المنتج العملاء متوسطي الحجم بتوفير مساحة تخزين داخل هيكل BladeCenter، مما يغني عن شراء وحدات تخزين خارجية منفصلة. كما أنه يعمل  بجهد 120 فولت في سوق أمريكا الشمالية، ما يتيح استخدامه خارج مراكز البيانات. عند التشغيل بجهد 120  فولت، تنخفض سعة الهيكل الإجمالية. الميزات: [ 10 ]

  • 6 فتحات للشفرات في 7U
  • درج وسائط مشترك مزود بمحرك أقراص ضوئية ومنفذي USB 2.0
  • وحدة إدارة متقدمة واحدة كمعيار أساسي (لا يوجد خيار لوحدة ثانوية)
  • التخزين : ما يصل إلى 12 محرك أقراص SAS أو SATA قابلة للتبديل السريع بحجم 3.5 بوصة (أو 24 محرك أقراص بحجم 2.5 بوصة) مع إمكانية RAID 0 و1 و1E (إمكانيات RAID 5 وSAN اختيارية مع وحدتي تحكم SAS RAID).
    • وحدتا تخزين أقراص اختياريتان لمحركات الأقراص الصلبة، كل منهما تحتوي على ستة محركات أقراص SAS/SATA بحجم 3.5 بوصة
  • 4 فتحات لوحدات تبديل الإدخال/الإخراج قابلة للاستبدال السريع
  • الطاقة : وحدتان قابلتان للتبديل السريع بقدرة 950/1450 واط، مع إمكانية إضافة وحدتين اختياريتين بقدرة 950/1450 واط، مما يوفر طاقة احتياطية لتكوينات قوية؛ موصلات C19/C20
  • أربع مراوح قابلة للاستبدال السريع (بالإضافة إلى مروحة واحدة في كل وحدة تزويد طاقة)

قائمة عقد Blade

قائمة العقد النصلية IBM BladeCenter
واسعالمقابس20022003200420052006200720082009201020112012
x86إنتل21-4HS40
1(2)2(4)HX5
11-2HS20HS21HS22HS23
11HS12
HC10
AMD21-4LS41LS42
11-2LS20LS21
Pقوة24JS43 Exp [ 11 ]PS 704
22PS 702
12JS22 [ 12 ]JS23 [ 11 ]PS 703
11JS12 [ 13 ]PS 701
PS 700
باور بي سي12JS20 [ 14 ]JS21
خلية22QS20 [ 15 ]
1QS21 [ 16 ]QS22 [ 17 ]
ألتراسبارك2BC
شبكة11PN41

معالجات إنتل

وحدات تعتمد على معالجات x86 من إنتل .

HS12

(2008) الميزات:

  • المعالج : من معالج Celeron أحادي النواة 445 إلى معالج Intel Xeon رباعي النواة بتردد يصل إلى 2.83  جيجاهرتز
  • الذاكرة : 6 فتحات DIMM (حتى 24  جيجابايت)
  • محركات قابلة للاستبدال السريع

HS20

(2002–2006) الميزات:

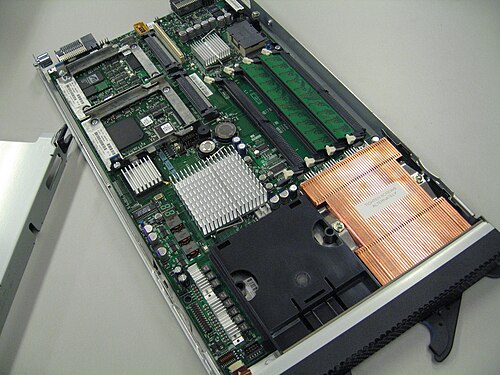

داخل شفرة IBM HS20. يوجد فتحتان لمحركات الأقراص بحجم 2.5 بوصة غير مستخدمتين.
  • المعالجات : معالج واحد أو اثنان من نوع Intel Xeon DP (أحادي أو ثنائي النواة)
  • الذاكرة : 4 فتحات DIMM
  • خيار لمحرك أقراص واحد أو اثنين بحجم 2.5 بوصة ( ATA100 أو SCSI U320 أو Serial Attached SCSI (SAS) حسب الجيل)
  • منفذان إيثرنت بسرعة 1  جيجابت/ثانية
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand)

HS21

(2007-2008) يمكن لهذا الطراز استخدام خيار الإدخال/الإخراج عالي السرعة الخاص بـ BladeCenter H، ولكنه متوافق مع الإصدارات السابقة من BladeCenter العادي. الميزات:

  • المعالجات : معالج واحد أو اثنان من نوع Intel Xeon DP (ثنائي أو رباعي النواة)
  • الذاكرة : 4 فتحات DIMM
  • خيار لمحرك أقراص SAS واحد أو اثنين بحجم 2.5 بوصة
  • منفذان إيثرنت بسرعة 1  جيجابت/ثانية
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand)
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت/ثانية إيثرنت أو إنفينيباند 4X)

HS21 XM

(2007-2008) يمكن لهذا الطراز استخدام خيار الإدخال/الإخراج عالي السرعة الخاص بـ BladeCenter H، ولكنه متوافق مع الإصدارات السابقة من BladeCenter العادي. الميزات:

  • المعالجات : معالج واحد أو اثنان من نوع Intel Xeon DP (ثنائي أو رباعي النواة)
  • الذاكرة : 8 فتحات DIMM
  • خيار لمحرك أقراص SAS واحد بحجم 2.5 بوصة أو محرك أقراص صلبة واحد أو اثنين من نوع SAS
  • منفذان إيثرنت بسرعة 1  جيجابت/ثانية
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، أو إيثرنت إضافي، أو Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت/ثانية إيثرنت أو إنفينيباند 4X بالإضافة إلى منافذ إضافية من نوع قناة الألياف أو الإيثرنت).

HS22

(2009–2011) الميزات:

  • المعالجات : معالج واحد أو اثنان من سلسلة Intel Xeon 5500 أو 5600 (بتردد يصل إلى 3.6  جيجاهرتز رباعي النواة أو 3.46  جيجاهرتز سداسي النواة)
  • الذاكرة : تصل إلى 192  جيجابايت DDR3 (12 فتحة VLP DIMM )
  • خيار لمحركي أقراص SAS 2.5 بوصة قابلين للتبديل السريع أو SSD ( RAID 0 و 1 ممكنان)
  • منفذان إيثرنت بسرعة 1  جيجابت/ثانية (Broadcom 5709S)
  • فتحة CIOv واحدة ( بطاقة PCI -Express فرعية قياسية) وفتحة CFFh واحدة (بطاقة PCI -Express فرعية عالية السرعة ) ليصبح المجموع 8 منافذ إدخال/إخراج لكل شفرة، بما في ذلك 4 منافذ إدخال/إخراج عالية السرعة.
  • يتطلب وحدة إدارة متقدمة

HS22v

(2010-2011) الميزات مشابهة جدًا لـ HS22 ولكن:

  • الذاكرة : تصل إلى 288  جيجابايت DDR3 (18 فتحة VLP DIMM)
  • يدعم ما يصل إلى قرصين بحجم 1.8 بوصة (SSD، غير قابلين للاستبدال أثناء التشغيل)
  • يتطلب وحدة إدارة متقدمة

HS23

(2012) الميزات:

  • منزل متنقل واحد
  • المعالجات : معالج واحد أو اثنان من نوع Intel Xeon E5-2600 أو E5-2600 v2
  • الذاكرة : 16 فتحة DIMM، تصل سرعتها إلى 1866  ميجاهرتز
  • قرصان صلبان قابلان للاستبدال السريع (SATA/SAS) أو أقراص SSD
  • منفذ إيثرنت مزدوج مدمج بسرعة 10 جيجابت/1 جيجابت قابل للتوسيع إلى4 × 10
  • Virtual Fabric / vNic's onboard
  • يتطلب وحدة إدارة متقدمة

HS23E

(2012) الميزات:

  • منزل متنقل واحد
  • المعالجات : معالج واحد أو اثنان من نوع Intel Xeon E5-2400
  • الذاكرة : 12 فتحة DIMM، تصل سرعتها إلى 1600  ميجاهرتز
  • قرصان صلبان قابلان للاستبدال السريع (SATA/SAS) أو أقراص SSD
  • منافذ إيثرنت جيجابت مزدوجة مدمجة مع TOE
  • يتطلب وحدة إدارة متقدمة

HS40

(2004) الميزات:

  • مزدوج العرض (يحتاج إلى فتحتين)
  • المعالجات : من معالج واحد إلى أربعة معالجات Intel Xeon MP
  • الذاكرة : (8 فتحات DIMM )
  • خيار لمحرك أقراص واحد أو اثنين من نوع ATA100 بحجم 2.5 بوصة
  • أربعة  منافذ إيثرنت بسرعة 1 جيجابت/ثانية
  • فتحتان للتوسعة لما يصل إلى أربعة منافذ إضافية (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand )

HC10

(2008) هذا الطراز من الشفرات موجه لسوق محطات العمل، الميزات:

  • المعالج : معالج Intel Core 2 Duo أحادي
  • الذاكرة : 8  جيجابايت كحد أقصى (4 فتحات DIMM )
  • محول فيديو NVIDIA
  • قرص صلب واحد من نوع SATA بسعة 60  جيجابايت
  • منفذان إيثرنت بسرعة 1  جيجابت/ثانية

HX5

(2010-2011) يستهدف هذا الطراز من الخوادم الشفرية سوق المحاكاة الافتراضية للخوادم. الميزات:

  • المعالجات : من 2 إلى 4 معالجات Intel E7 أو 6500 أو 7500 من سلسلة Xeon (4 - 10 أنوية لكل وحدة معالجة مركزية، تصل سرعتها إلى 2.67  جيجاهرتز)
  • الذاكرة : 256  جيجابايت كحد أقصى (16 فتحة DIMM )؛ قابلة للتوسيع إلى 40 فتحة باستخدام 24 DIMM كحد أقصى 5 شفرات ذاكرة (640  جيجابايت إجمالاً).
  • منفذان إيثرنت بسرعة 1  جيجابت/ثانية لكل شفرة

أساس AMD

وحدات تعتمد على معالجات x86 من AMD .

LS20

(2005-2006) الميزات:

  • المعالجات : معالج واحد أو اثنين من نوع AMD Opteron (أحادي أو ثنائي النواة)
  • الذاكرة : DDR (4 فتحات VLP DIMM )
  • خيار لمحرك أقراص واحد أو اثنين من نوع SCSI U320 بحجم 2.5 بوصة
  • منفذان إيثرنت بسرعة 1  جيجابت/ثانية
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، أو إيثرنت إضافي، أو Myrinet 2000 أو InfiniBand )

LS21

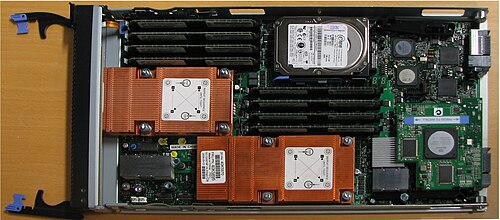

داخل شفرة IBM LS21. توجد لوحة دوائر صغيرة ظاهرة في أسفل اليمين وهي عبارة عن بطاقة فرعية اختيارية لقناة الألياف.

(2006) يمكن لهذا الطراز استخدام منافذ الإدخال/الإخراج عالية السرعة الخاصة بـ BladeCenter H، ولكنه متوافق أيضًا مع الإصدارات السابقة من BladeCenter العادي. الميزات:

  • المعالجات : معالج واحد أو اثنان من نوع AMD Opteron (ثنائي النواة)، يدعم  معالج رباعي النواة بتقنية 65 نانومتر بعد تحديث BIOS (تم اختباره).
  • الذاكرة : تصل إلى 32  جيجابايت من ذاكرة الوصول العشوائي (8 فتحات DIMM )
  • خيار لمحرك أقراص واحد من نوع SAS أو SATA بحجم 2.5 بوصة
  • منفذان جيجابت إيثرنت
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت/ثانية إيثرنت أو إنفينيباند 4X)

LS22

(2008) نسخة مطورة من LS21. الميزات:

  • المعالجات : معالج واحد أو اثنان من نوع AMD Opteron  بتقنية 45 نانومتر (رباعي أو سداسي النواة)
  • الذاكرة : تصل إلى 64  جيجابايت من ذاكرة الوصول العشوائي (8 فتحات DIMM )
  • خيار لمحركي أقراص SAS أو SATA بحجم 2.5 بوصة
  • منفذان جيجابت إيثرنت
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت إيثرنت أو إنفينيباند 4X)

LS41

(2006-2007) يمكن لهذا الطراز استخدام خيار الإدخال/الإخراج عالي السرعة الخاص بـ BladeCenter H، ولكنه متوافق مع الإصدارات السابقة من BladeCenter العادي. الميزات:

  • مزدوج العرض (يحتاج إلى فتحتين)
  • المعالجات : من واحد إلى أربعة معالجات AMD Opteron (ثنائية النواة)
  • الذاكرة : تصل إلى 64  جيجابايت من ذاكرة الوصول العشوائي (16 فتحة DIMM )
  • خيار لمحرك أقراص SAS واحد أو اثنين بحجم 2.5 بوصة
  • أربعة منافذ إيثرنت جيجابت
  • فتحتان للتوسعة لما يصل إلى أربعة منافذ إضافية (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت/ثانية إيثرنت أو إنفينيباند 4X)
  • سعة تخزين البيانات  ؟

LS42

(2008-2009) نموذج مطور من LS41. الميزات:

  • مزدوج العرض (يحتاج إلى فتحتين)
  • المعالجات : من معالج واحد إلى أربعة معالجات AMD Opteron (رباعي أو سداسي النواة)
  • الذاكرة : تصل إلى 128  جيجابايت من ذاكرة الوصول العشوائي (16 فتحة DIMM )
  • خيار لمحرك أقراص SAS واحد أو اثنين بحجم 2.5 بوصة
  • أربعة منافذ إيثرنت جيجابت
  • فتحتان للتوسعة لما يصل إلى أربعة منافذ إضافية (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت/ثانية إيثرنت أو إنفينيباند 4X)

يعتمد على الطاقة

وحدات تعتمد على معالجات PowerPC - أو معالجات Power ISA - من شركة IBM .

JS20

(2006) الميزات: [ 18 ]

  • يمكن تشغيل نظامي التشغيل AIX أو Linux
  • المعالجات : معالجان من نوع PowerPC 970 بسرعة 1.6 أو 2.2  جيجاهرتز
  • الذاكرة : 4 فتحات DIMM  لـ PC2700 ECC (بحد أقصى 8 جيجابايت)
  • خيار لمحرك أقراص واحد أو اثنين من نوع ATA100 بحجم 2.5 بوصة
  • منفذان جيجابت إيثرنت
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، أو إيثرنت إضافي، أو Myrinet 2000 أو InfiniBand )

JS21

(2006) يمكن لهذا الطراز أن يحتوي على خيار الإدخال/الإخراج عالي السرعة الخاص بـ BladeCenter H، ولكنه متوافق مع الإصدارات السابقة من BladeCenter العادي. الميزات:

  • يمكن تشغيل نظامي التشغيل AIX أو Linux
  • المعالجات : معالجان أحادي النواة من نوع PowerPC 970FX  بسرعة 2.7 جيجاهرتز أو معالجان ثنائيا النواة من نوع PowerPC 970MP  بسرعة 2.5 جيجاهرتز
  • الذاكرة : 4 فتحات DIMM لـ PC2-3200 أو PC2-4200 ECC (بحد أقصى 16  جيجابايت)
  • خيار لمحرك أقراص SAS واحد أو اثنين بحجم 2.5 بوصة
  • منفذان جيجابت إيثرنت
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، أو إيثرنت إضافي، أو Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت إيثرنت أو إنفينيباند 4X)

JS22

(2009) الميزات:

JS23

(2009) الميزات:

  • يمكن تشغيل أنظمة IBM i أو AIX أو Linux
  • المعالجات : معالجان ثنائيا النواة من نوع POWER6 بسرعة 4.2  جيجاهرتز
  • الذاكرة : 4 فتحات DIMM ECC Chipkill DDR2 SDRAM (بحد أقصى 64  جيجابايت)
  • قرص SAS واحد بحجم 2.5 بوصة بسعة تصل إلى 300 جيجابايت أو قرص SSD  واحد
  • بطاقة مزودة بمنفذي إيثرنت جيجابت
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، أو إيثرنت إضافي، أو Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت إيثرنت أو إنفينيباند 4X)
  • فتحة توسعة PCIe واحدة من نوع CIOv

JS43 Express

سمات:

JS12 Express

سمات:

  • يمكن تشغيل أنظمة IBM i أو AIX أو Linux
  • المعالج : معالج POWER6 ثنائي النواة بسرعة 3.8  جيجاهرتز
  • الذاكرة : 8 فتحات DIMM ECC Chipkill DDR2 SDRAM (بحد أقصى 64  جيجابايت)
  • من صفر إلى اثنين من محركات أقراص SAS بحجم 2.5 بوصة بسعة تصل إلى 146  جيجابايت
  • منفذان جيجابت إيثرنت، مع بطاقة جيجابت مزدوجة اختيارية
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (  قناة الألياف 4 جيجابت/ثانية، أو iSCSI ، أو InfiniBand 4X)

PS700

يحمل علامة تجارية كجزء من أنظمة IBM Power Systems . الميزات:

PS701

الميزات مشابهة جدًا لـ PS 700، ولكن

  • المعالج : ثماني النواة
  • الذاكرة : بحد أقصى 128  جيجابايت

PS702

تخيل اثنين من طراز PS 701 مربوطين معًا ظهرًا لظهر، لتشكيل نصل مزدوج العرض

PS703

الميزات مشابهة جدًا لـ PS 701، ولكن

  • المعالجات : معالجان ثماني النواة بسرعة 2.4  جيجاهرتز

PS704

تخيل اثنين من طراز PS 703 مربوطين معًا ظهرًا لظهر، لتشكيل نصل مزدوج العرض.

الخلايا

وحدات تعتمد على معالجات Cell من شركة IBM .

QS20

سمات:

  • مزدوج العرض (يحتاج إلى فتحتين)
  • يمكنه تشغيل نظام لينكس
  • المعالجات : معالجان من نوع Cell بسرعة 3.2  جيجاهرتز
  • الذاكرة : 1  جيجابايت XDRAM (512  ميجابايت لكل معالج)
  •  محرك أقراص IDE100 سعة 40 جيجابايت بحجم 2.5 بوصة
  • منفذان جيجابت إيثرنت
  • اتصال اختياري بتقنية InfiniBand 4X

QS21

سمات:

  • منزل متنقل واحد
  • يمكنه تشغيل نظام لينكس
  • المعالجات : معالجان من نوع Cell بسرعة 3.2  جيجاهرتز
  • الذاكرة : 2  جيجابايت (1  جيجابايت لكل معالج)
  • منفذان جيجابت إيثرنت
  • فتحة توسعة واحدة لما يصل إلى منفذين إضافيين (تخزين قناة الألياف، إيثرنت إضافي، Myrinet 2000 أو InfiniBand )
  • فتحة توسعة واحدة عالية السرعة لما يصل إلى منفذين إضافيين (10  جيجابت إيثرنت أو إنفينيباند 4X)

QS22

سمات:

قائم على UltraSPARC: 2BC

أعلنت شركة ثيميس للحاسوب عن جهاز لوحي (Blade) حوالي عام 2008. وكان يعمل بنظام التشغيل صن سولاريس من شركة صن مايكروسيستمز . احتوت كل وحدة على معالج UltraSPARC T2 واحد بـ 64 خيطًا بتردد 1.2 جيجاهرتز وذاكرة معالجة  تصل إلى 32  جيجابايت من نوع DDR2 SDRAM . [ 20 ]

شبكة متقدمة: PN41

تم تطويره بالتعاون مع CloudShield، الميزات: [ 21 ]

  • منزل متنقل واحد
  • المعالج : معالج الشبكة Intel IXP2805
  • فحص كامل للحمولة باستخدام فحص الحزم العميق (DPI)
  • معالجة وتحكم كاملان في الطبقة السابعة
  • إمكانية برمجة المستخدم باستخدام بيئة التطوير المتكاملة (IDE) القائمة على Eclipse ولغة التطوير المفتوحة RAVE
  • وحدات تحكم رباعية 1  جيجابت + رباعية 10  جيجابت إيثرنت
  • معدل نقل بيانات يصل إلى 20  جيجابت/ثانية لكل شفرة
  • التقاط حركة المرور الانتقائية، وإعادة كتابتها، وإعادة توجيهها
  • يحتوي على واجهات LAN و WAN

الوحدات

وحدات التبديل

يمكن أن يحتوي مركز BladeCenter على أربع وحدات تبديل كحد أقصى، ولكن خانتين منها مخصصتان فقط لوحدات تبديل إيثرنت أو وحدات تمرير إيثرنت. لاستخدام الخانات الأخرى، يلزم تركيب بطاقة فرعية على كل شفرة تحتاجها لتوفير وظائف SAN أو إيثرنت أو InfiniBand أو Myrinet المطلوبة . لا يُسمح بتركيب بطاقات فرعية من أنواع مختلفة في هيكل مركز BladeCenter نفسه.

إيثرنت جيجابت

أنتجت شركات IBM و Nortel و Cisco Systems وحدات تبديل جيجابت إيثرنت . كما أنتجت شركة BLADE Network Technologies بعض المحولات، ثم استحوذت عليها IBM لاحقًا. وفي جميع الحالات، تكون سرعة نقل البيانات داخل مركز BladeCenter، بين الشفرات، غير محجوبة. وتتراوح منافذ جيجابت إيثرنت الخارجية بين أربعة وستة منافذ، ويمكن أن تكون نحاسية أو من الألياف الضوئية .

شبكة منطقة التخزين

أنتجت شركات QLogic و Cisco و McData (التي استحوذت عليها Brocade) و Brocade مجموعة متنوعة من وحدات تبديل SAN، بسرعات تتراوح بين 1 و2 و4 و8  جيجابت في الثانية عبر قناة الألياف. وتُحدد سرعة نقل البيانات من وحدة تبديل SAN إلى الخادم الشريحي بناءً على أقل سرعة مشتركة بين بطاقة HBA الفرعية الخاصة بالخادم الشريحي ووحدة تبديل SAN . ويتراوح عدد المنافذ الخارجية من اثنين إلى ستة، حسب وحدة التبديل.

إنفيني باند

أنتجت شركة سيسكو وحدة تبديل InfiniBand . تقتصر سرعة نقل البيانات من بطاقة InfiniBand الفرعية إلى المبدل على IB 1X (2.5  جيجابت). يحتوي المبدل خارجيًا على منفذ IB 4X ومنفذ IB 12X. يمكن تقسيم منفذ IB 12X إلى ثلاثة منافذ IB 4X، ليصبح المجموع أربعة منافذ IB 4X، مع عرض نطاق ترددي خارجي نظري إجمالي يبلغ 40  جيجابت.

المرور

يتوفر نوعان من وحدات التوصيل المباشر: وحدة التوصيل المباشر النحاسية ووحدة التوصيل المباشر الليفية. يمكن استخدام وحدة التوصيل المباشر النحاسية مع شبكة إيثرنت فقط، بينما يمكن استخدام وحدة التوصيل المباشر الليفية مع شبكات إيثرنت، وشبكات التخزين الشبكية (SAN) ، وشبكات مايرنت .

كوبري

وحدات الربط متوافقة فقط مع BladeCenter H وBladeCenter HT. تعمل هذه الوحدات كمحولات إيثرنت أو SAN ، حيث تقوم بتوجيه حركة البيانات إلى InfiniBand . تكمن الميزة في أن نظام التشغيل على الشفرة يُظهر كل شيء بشكل طبيعي (اتصال إيثرنت أو SAN عادي )، بينما داخل BladeCenter، يتم توجيه جميع البيانات عبر InfiniBand .

وحدات تبديل عالية السرعة

وحدات التبديل عالية السرعة متوافقة فقط مع BladeCenter H وBladeCenter HT. يجب أن تحتوي الشفرة التي تحتاج إلى هذه الوظيفة على بطاقة فرعية عالية السرعة مثبتة. لا يمكن استخدام بطاقات فرعية عالية السرعة مختلفة في نفس هيكل BladeCenter.

إيثرنت بسرعة 10 جيجابت

كانت وحدة تحويل إيثرنت بسرعة 10 جيجابت متوفرة من شركة BLADE Network Technologies. وقد أتاح ذلك  اتصالاً بسرعة 10 جيجابت/ثانية لكل شفرة، وللاتصال خارج مركز الشفرات.

إنفيني باند 4X

هناك العديد من خيارات InfiniBand:

  • وحدة تحويل InfiniBand 4X SDR عالية السرعة من سيسكو . تتيح هذه الوحدة اتصال IB 4X لكل شفرة. خارجيًا، تحتوي الوحدة على منفذي IB 4X ومنفذي IB 12X. يمكن تقسيم منافذ 12X إلى ثلاثة منافذ 4X، مما يوفر ما مجموعه ثمانية منافذ IB 4X أو عرض نطاق نظري يبلغ 80  جيجابت. داخليًا بين الشفرات، تعمل الوحدة بشكل غير محظور.
  • وحدة تمرير عالية السرعة لشبكة إنفينيباند لتوصيل الشفرات مباشرةً بمحول إنفينيباند خارجي . تتوافق هذه الوحدة مع سرعات إنفينيباند SDR وDDR.
  • وحدة تحويل عالية السرعة بتقنية InfiniBand 4X QDR من شركة Voltaire (التي استحوذت عليها لاحقًا شركة Mellanox Technologies ). تتيح هذه الوحدة اتصالاً كاملاً بتقنية InfiniBand 4X QDR لكل شفرة. تحتوي الوحدة خارجيًا على 16 منفذ QSFP، جميعها تدعم تقنية 4X QDR.

Roadrunner TriBlade (وحدة مخصصة)

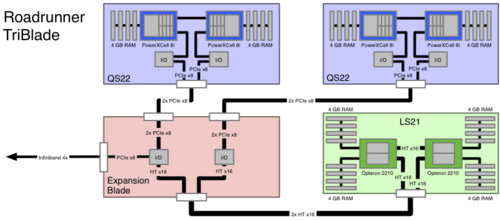

وصف تخطيطي لوحدة TriBlade

استخدم حاسوب IBM Roadrunner العملاق وحدةً مخصصةً تُسمى TriBlade من عام 2008 إلى عام 2013. تربط هذه الوحدة وحدتي QS22،  سعة كل منهما 8 جيجابايت من ذاكرة الوصول العشوائي (RAM)، عبر 4 منافذ PCIe x8، بوحدة LS21 سعة 16  جيجابايت من ذاكرة الوصول العشوائي (RAM)، أي منفذين لكل وحدة QS22. كما توفر إمكانية الاتصال الخارجي عبر محول Infiniband 4x DDR. وبذلك، يبلغ عرض وحدة TriBlade الواحدة أربعة فتحات. ويمكن تركيب ثلاث وحدات TriBlade في هيكل BladeCenter H واحد . [ 22 ]

انظر أيضاً

مراجع

  1. ↑ كونرت، بول (23 يناير 2014). "كان الأمر حتميًا: لينوفو تدفع 2.3 مليار دولار للاستحواذ على قسم خوادم IBM System x" . channelregister.co.uk . ذا ريجستر. مؤرشف من الأصل في 24 يناير 2014. تم الاطلاع عليه في 23 يناير 2014 .
  2. ↑ "معلومات خادم Blade من Blade.org" . مؤرشف من الأصل في 16 أغسطس 2009. تم الاطلاع عليه في 18 يوليو 2013 .
  3. ↑ "مواصفات هيكل IBM BladeCenter E" . IBM. 2007-02-05. مؤرشف من الأصل في 2012-10-03.
  4. ↑ "مواصفات هيكل IBM BladeCenter T" . IBM. 17-01-2006. مؤرشف من الأصل في 05-11-2012.
  5. ↑ "توصيل جهاز BladeCenter T من النوع 8720 بمصدر طاقة التيار المستمر" (ملف PDF) ، BladeCenter T - النوعان 8720 و8730 - دليل التثبيت والاستخدام (ملف PDF) ( الطبعة الخامسة )، IBM ، نوفمبر 2006، صفحة 22
  6. ↑ "يوفر هيكل IBM BladeCenter H أداءً عاليًا وموثوقية فائقة ومرونة قصوى" . www-01.ibm.com . 2006-02-09 . تم الاطلاع عليه بتاريخ 2020-12-27 .
  7. ↑ "مواصفات هيكل IBM BladeCenter H" . IBM. 2008-10-07. مؤرشف من الأصل في 2012-10-03.
  8. ^ "IBM BladeCenter H および関連オプションの発表" . www-01.ibm.com (باللغة اليابانية). 2008-11-19 . تم الاسترجاع 2020-12-23 .
  9. ↑ "مواصفات هيكل IBM BladeCenter HT" . IBM. 2008-01-26. مؤرشف من الأصل في 2012-10-03.
  10. ↑ "مواصفات هيكل IBM BladeCenter S" . IBM. 2008-10-07. مؤرشف من الأصل في 2012-10-03.
  11. 1 2 "خوادم IBM BladeCenter JS23 و JS43 Express" (PDF) .
  12. ↑ "يجمع خادم IBM BladeCenter JS22 بين قوة معالجة ممتازة وقابلية التوسع والموثوقية" . www-01.ibm.com . 2007-11-06 . تم الاطلاع عليه بتاريخ 2020-12-27 .
  13. ↑ "يجمع خادم IBM BladeCenter JS12 Express بين قوة معالجة ممتازة وقابلية التوسع والموثوقية" . www-01.ibm.com . 2008-04-02 . تم الاطلاع عليه بتاريخ 2020-12-27 .
  14. ↑ "IBM eServer BladeCenter JS20 - معالج SMP سريع بتردد 2.2 جيجاهرتز يمنح BladeCenter مزيدًا من القوة" . www-01.ibm.com . 12 أكتوبر 2004. تاريخ الاطلاع: 27 ديسمبر 2020 .
  15. ↑ "توفر وحدة IBM BladeCenter QS20 المزودة بمعالج Cell BE الجديد إمكانيات فريدة لـ" . www-01.ibm.com . 12 سبتمبر 2006. تاريخ الاطلاع: 27 ديسمبر 2020 .
  16. ↑ "يعزز IBM BladeCenter QS21 الأداء من خلال حلول مبتكرة للإدخال المرئي أو الرقمي" . www-01.ibm.com . 28-08-2007 . تم الاطلاع عليه بتاريخ 27-12-2020 .
  17. ↑ "دليل مبيعات IBM BladeCenter QS22" (ملف PDF) . مايو 2008.
  18. ↑ "نظرة عامة - IBM BladeCenter JS20" . www.ibm.com . 2008-10-06 . تم الاطلاع عليه بتاريخ 2020-12-25 .
  19. 1 2 3 4 "مركز معارف IBM" . www.ibm.com . 7 مايو 2020. تاريخ الاسترجاع: 18 ديسمبر 2020 .
  20. ↑ "خوادم T2BC Blade" . شركة ثيميس للحاسوب. مؤرشف من الأصل في 5 يونيو 2008. تم الاطلاع عليه في 18 يوليو 2013 .
  21. ↑ "شريحة شبكة IBM PN41" . IBM. 27-08-2008. مؤرشف من الأصل في 05-11-2012 . تم الاطلاع عليه في 15-06-2009 .
  22. ↑ كين كوتش (13 مارس 2008). "نظرة عامة على منصة رود رنر" (ملف PDF) . مختبر لوس ألاموس الوطني . مؤرشف من الأصل (ملف PDF) في 23 أكتوبر 2013. تم الاطلاع عليه في 18 يوليو 2013 .
  23. ↑ مونتويا، سوزان (30 مارس 2013). "نهاية المطاف للحاسوب العملاق رود رنر" . وكالة أسوشيتد برس. مؤرشف من الأصل في 2 أبريل 2015. تم الاطلاع عليه في 18 يوليو 2013 .
