لوحة مفاتيح موديل F

الموسوعة الحرة

كان الطراز F عبارة عن سلسلة من لوحات مفاتيح الكمبيوتر تم إنتاجها بشكل أساسي من عام 1981 إلى عام 1985 وبكميات أقل حتى عام 1994 بواسطة IBM ولاحقًا Lexmark . [1] يتكون تصميم المفتاح الميكانيكي من زنبرك منحني فوق لوحة دوائر مطبوعة سعوية، على غرار لوحة مفاتيح الطراز M اللاحقة التي استخدمت غشاءً بدلاً من لوحة الدوائر المطبوعة.

ظهر الطراز F لأول مرة مع جهاز كمبيوتر IBM System/23 Datamaster متعدد الإمكانات. وهو معروف بشكل أفضل كجزء من جهاز الكمبيوتر الشخصي IBM في عام 1981 مع بعض الاختلافات في تسمية أغطية المفاتيح، وتم إصداره لاحقًا مع جهاز الكمبيوتر الشخصي IBM/AT ، حيث تم إعادة تكوينه باستخدام بروتوكول AT وبعض مراجعات التخطيط. [2] [3] بعد تقديم لوحة مفاتيح الطراز M ، تم تقليص الإنتاج واقتصر في النهاية على وحدات الاستبدال للتثبيتات الحالية.

يعتبر التصميم السعوي متفوقًا على تصميم الغشاء اللاحق المستخدم في الطراز M. [4] فهو يتمتع بقوة تشغيل أخف تبلغ حوالي 600  م نيوتن ، وشعور أكثر وضوحًا، وردود فعل أعلى. كما يتمتع أيضًا بمتوسط ​​وقت بين الأعطال أعلى يتجاوز 100 مليون ضغطة مفتاح، وإمكانية تدوير n مفتاح بالكامل . تم التضحية بهذه المزايا في الطراز M من أجل خفض تكاليف التصنيع.

آي بي إم موديل إف (1984)
صوت جهاز IBM Model F من عام 1984.
هل تواجه مشاكل في تشغيل هذا الملف؟ راجع مساعدة الوسائط .

الاختلافات

كانت العديد من لوحات مفاتيح IBM تعتمد على تقنية Model F، وتتميز بأغطية مفاتيح وتخطيطات واتصالات مختلفة:

اسم رقم الصنف وصف صورة

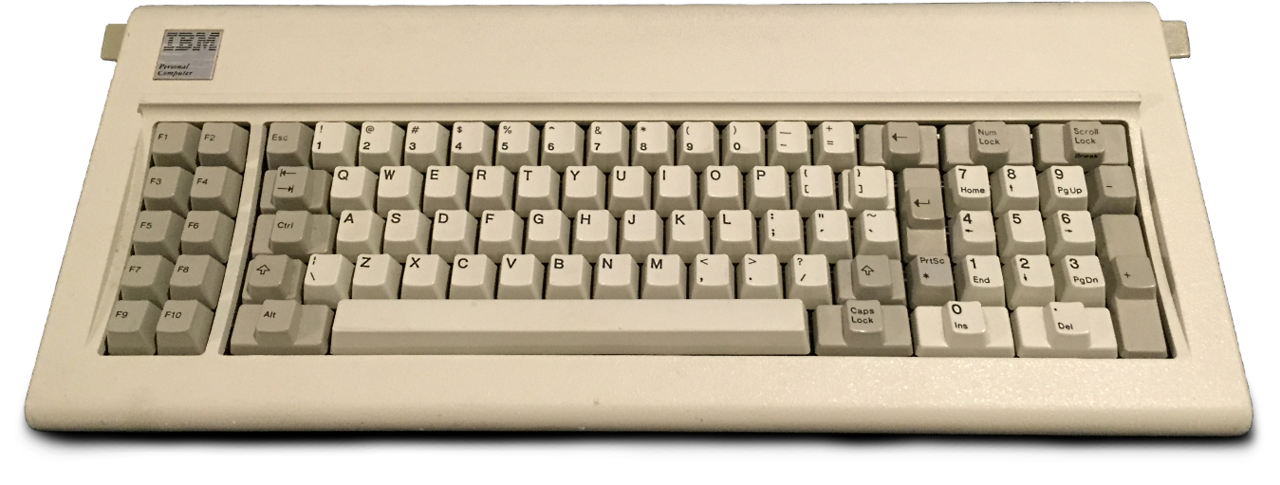

موديل F 'XT' 1801449 تم إصداره في عام 1981 مع جهاز IBM PC الأصلي. يستخدم موصل XT. لوحة مفاتيح PC/XT مكونة من 83 مفتاحًا
موديل F 'AT' 6450200 (الإصدار الأمريكي) [5] تم إصداره في عام 1984 مع جهاز IBM PC AT. يستخدم موصل AT. لوحة مفاتيح PC/AT مكونة من 84 مفتاحًا
نموذج F 'لوحة مفاتيح طرفية مكونة من 122 مفتاحًا' 611034x لوحة مفاتيح طرفية تم إصدارها في الأصل لجهاز IBM PC 3270. تم استخدامها لاحقًا مع بعض أجهزة الطرفية من IBM. تستخدم موصل طرفي خاص بشركة IBM. لوحة مفاتيح مكونة من 122 مفتاحًا
نموذج F 'لوحة مفاتيح طرفية مكونة من 104 مفاتيح' 1387033 تم إصدار لوحة مفاتيح طرفية لجهاز IBM 5085 وIBM 3290. [6]
موديل F '3178 مفتاح أزرق 87 مفتاحًا' 6019284 تم إصدار لوحة مفاتيح مكونة من 87 مفتاحًا لجهاز IBM 3178، وتم تسميتها بهذا الاسم بسبب مفتاح التبديل الأزرق الموجود في النصف العلوي. [7]
موديل F '4704 62 مفتاحًا' 6019284 تم إصدار لوحة مفاتيح مكونة من 62 مفتاحًا لجهاز IBM 4704 [8]
موديل F '4704 107 مفتاح' 6020218 تم إصدار لوحة مفاتيح مكونة من 107 مفاتيح لجهاز IBM 4704
موديل F '4704 50 مفتاحًا' 6019273 تم إصدار لوحة مفاتيح مكونة من 50 مفتاحًا لجهاز IBM 4704
موديل F 'Displaywriter' ؟ تم إصدار لوحة المفاتيح لنظام IBM Displaywriter ، [9] تتميز لوحات مفاتيح الطراز F هذه بمفاتيح بيضاء بالكامل.

المتحمسون وإعادة الإبداع الحديث

كما أن مجتمع المتحمسين للوحة مفاتيح Model M يقدرون أيضًا طرازات Model F ويعيدون ترميمها لاستخدامها مع الأنظمة الحديثة، على الرغم من أن عددًا أقل منها لا يزال قيد الاستخدام بسبب انخفاض حجم الإنتاج والتصميم الغريب والمحدود إلى حد ما بالمعايير الحديثة.

منذ عام 2016، كان هناك مشروع جارٍ لتصنيع لوحات مفاتيح للبيع مع إعادة إنشاء دقيقة لآلية النموذج F، بشكل مستقل تمامًا عن IBM. [10] [11] [12] يحتوي النموذج الجديد F على متغيرين يشبهان كلاهما 4704، ولكن مع تخطيطات افتراضية تم تعديلها في اتجاه النموذج M (لا سيما باستخدام مجموعة مفاتيح الأسهم المقلوبة T بدلاً من التخطيط المتقاطع القديم للنموذج Fs الأصلي). اجتذب هذا المشروع أكثر من 25000 مشترك وبدأ الشحن في ديسمبر 2019.

تصميم

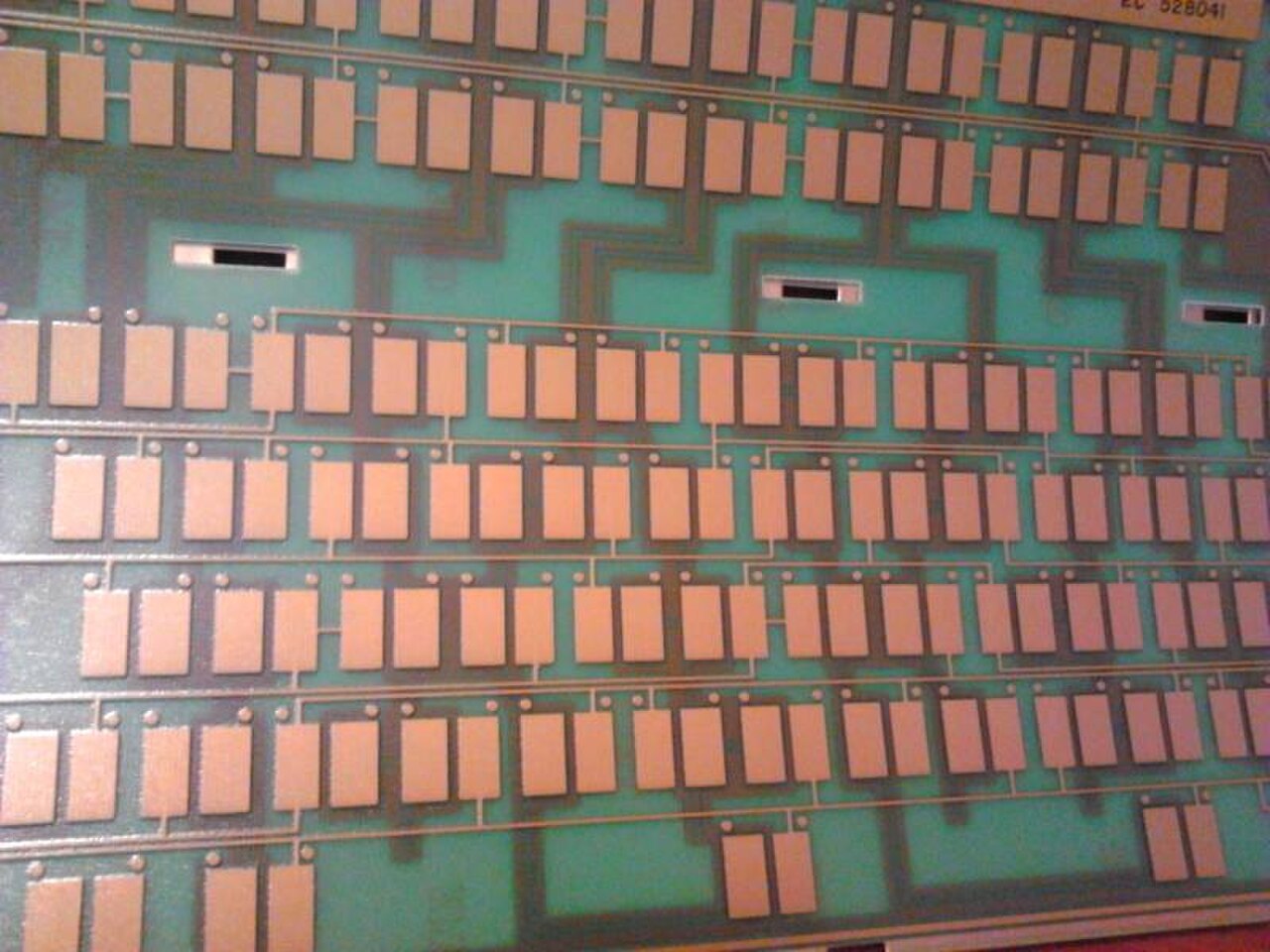

وسادات سعوية من طراز F من مجموعة مفتوحة
التآكل الذي يحدث على لوحة مفاتيح الطرفية طراز F 122 مع الغبار

كان تصميم مفتاح التبديل في طراز F أكثر متانة من آلية الزنبرك الشعاعي السابقة لشركة IBM، والتي كانت عرضة للفشل بسبب الحطام وكانت أكثر تعقيدًا في التصنيع والصيانة. [13] تتكون مجموعة الزنبرك من لوحة معدنية علوية بها فتحات مقطوعة حيث توجد أسطوانات الزنبرك البلاستيكية؛ ثم تقوم ورقة معدنية سفلية بتثبيت المجموعة معًا وضغط ورقة التلامس بفاصل رغوي. لا يمكن إزالة قضبان المسافة الخاصة بلوحات مفاتيح طراز F السابقة دون تفكيك التجميع الداخلي؛ وهذا يتسبب أيضًا في استجابة شعور مختلفة قليلاً عن قضيب المسافة على وجه التحديد: يقوم بعض المتحمسين بتعديل شد المثبت في لوحات مفاتيح طراز F المبكرة هذه لتوفير استجابة أكثر إرضاءً. [14]

إن الألواح المعدنية العلوية في لوحات مفاتيح طراز F معرضة للتآكل كما يمكن أن تتعفن الرغوة الداخلية أيضًا بسبب العمر، وهو ما يتطلب غالبًا التنظيف والطلاء لمنع المزيد من التآكل. يتم تثبيت جميع التجميعات الداخلية لطراز F معًا باستخدام ألسنة معدنية، على عكس طراز M الذي يستخدم مسامير بلاستيكية منصهرة تتطلب المزيد من المسامير المنصهرة أو تعديلها بالمسامير. [15]

من السمات المميزة لطراز Model F وجود غلاف بلاستيكي علوي مطلي بطلاء كريمي لإضفاء ملمس خشن. استخدمت لوحات مفاتيح Model M اللاحقة البلاستيك المحقون بدلاً من الطلاء لتحقيق هذا الملمس. البلاستيك المستخدم في Model F هش للغاية وعرضة للشقوق الدقيقة، ويمكن أن يتآكل الطلاء بسبب الاستخدام المفرط.

مقارنة مع موديل M

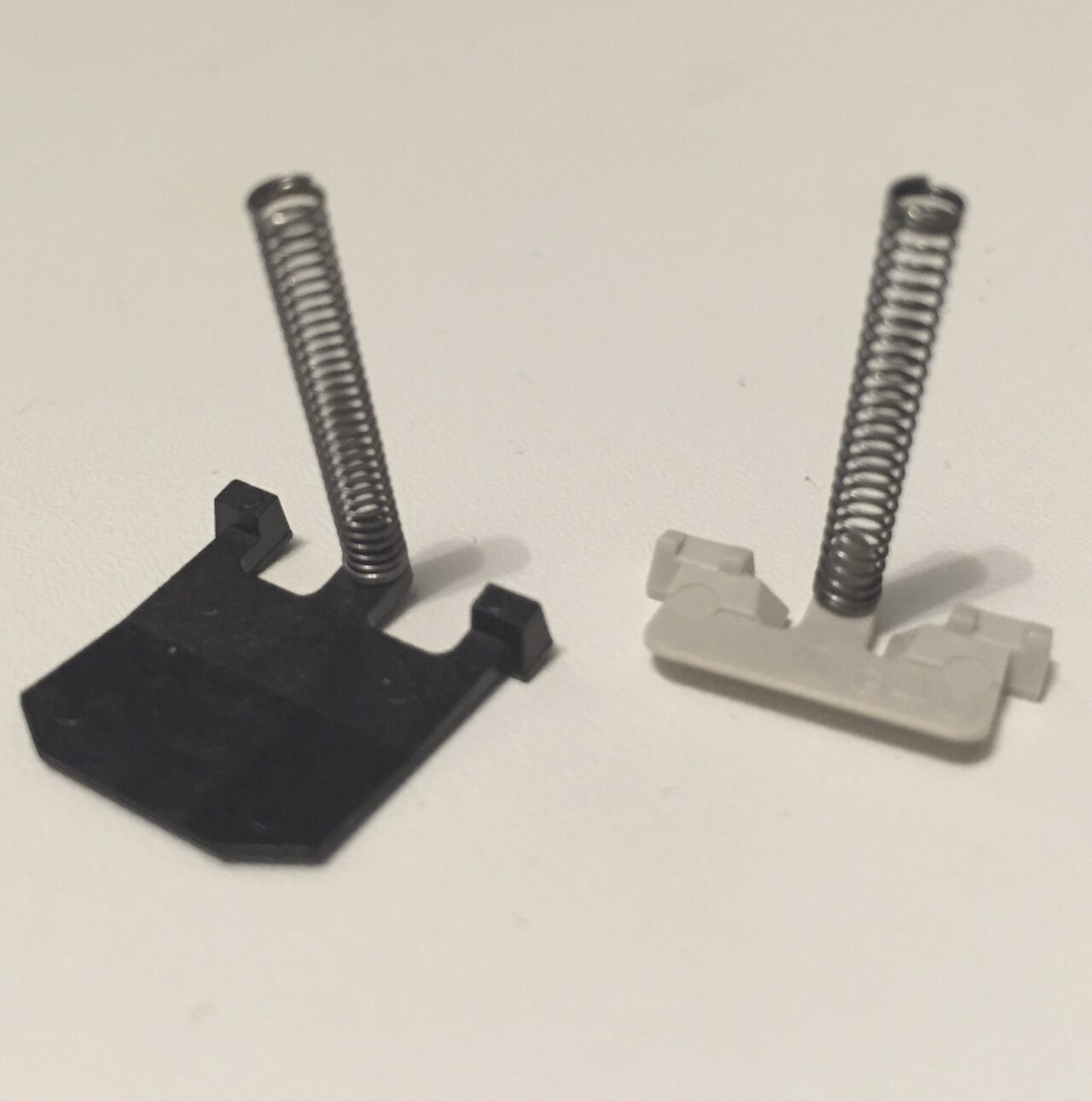

مقارنة بين زنبرك نموذج F (على اليسار) ونابض نموذج M (على اليمين)؛ يستخدم نموذج M زنبركًا يحتوي على عدد أقل من اللفات ولوحة أصغر للغشاء البلاستيكي الموجود أسفله.

على الرغم من أن الطرازين F وM يعتمدان على تقنية زنبرك الانبعاج، إلا أن هناك اختلافات كبيرة بينهما:

نموذج F موديل م
الهيكل الخارجي لوحة خلفية من البلاستيك المطلي (معدن الزنك في سلسلة 4704) والمعدن الفولاذي
(البلاستيك في سلسلة F AT ومعدن الزنك في سلسلة 4704) 		بلاستيك مصبوب (غير مطلي)، لوحة خلفية بلاستيكية
مثبت داخلي فقط في النماذج المبكرة
تنفيذ زنبرك الانبعاج لوحة سعوية غشاء بلاستيكي
تدوير المفتاح غير محدود 2-مفتاح التمرير [16] [ مصدر غير موثوق؟ ]
طريقة التجميع علامات التبويب المعدنية القابلة لإعادة الاستخدام مسامير بلاستيكية للاستخدام مرة واحدة
براميل الربيع يتم إدخالها بشكل فردي في طائرة معدنية قالب بلاستيكي واحد مع براميل محددة مسبقًا
