آي بي إم 8514
 | |
| تاريخ الافراج عنه | 1987 |
|---|---|
| بطاقات | |
| مستوى الدخول | محول صور IBM/A |
| تاريخ | |
| السلف | إي جي إيه ، بي جي سي |
| خليفة | إكس جي أيه |

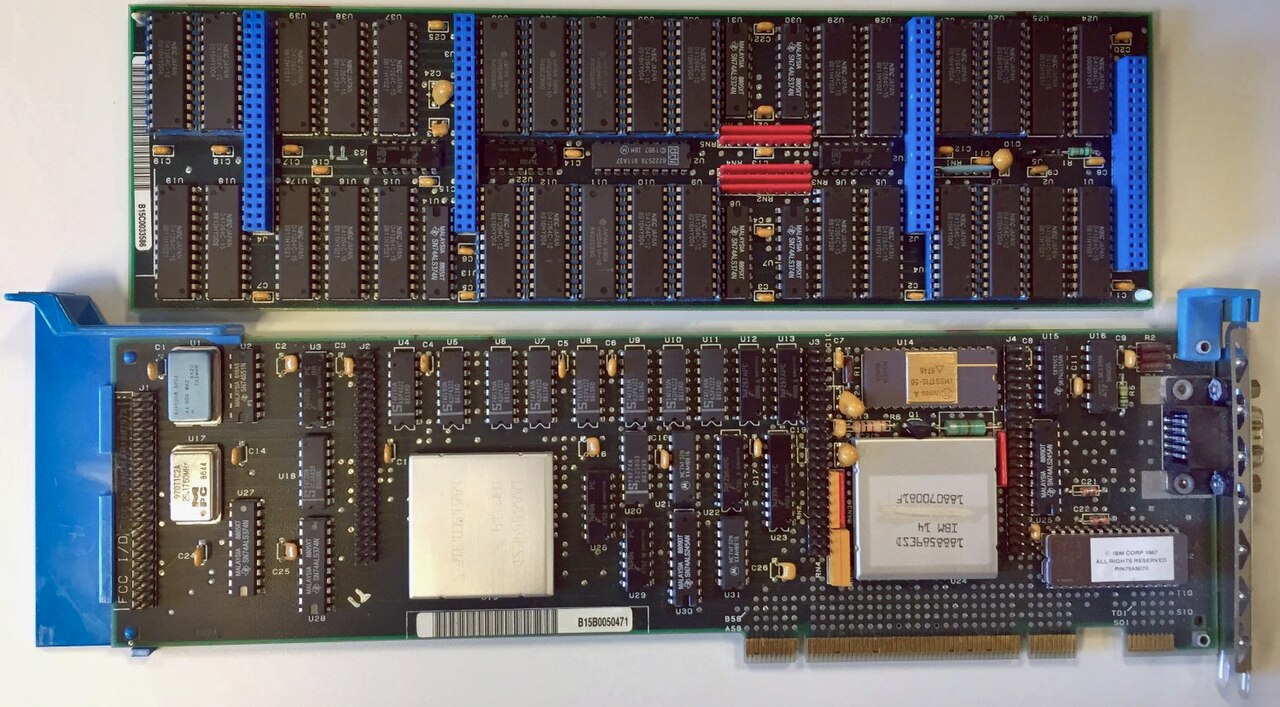

IBM 8514 هي بطاقة رسوميات تصنعها شركة IBM وتم تقديمها مع خط IBM PS/2 لأجهزة الكمبيوتر الشخصية في عام 1987. وهي تدعم دقة عرض 1024 × 768 بكسل مع 256 لونًا بتردد 43.5 هرتز ( متشابك )، أو 640 × 480 بتردد 60 هرتز ( غير متشابك ). [1] [2] يشير 8514 عادةً إلى أجهزة التحكم في العرض (مثل محول العرض 8514/A ). [2] ومع ذلك، باعت IBM شاشة CRT المصاحبة (للاستخدام مع 8514/A) والتي تحمل نفس التسمية، 8514.
تستخدم 8514 واجهة برمجة تطبيقات قياسية تسمى "واجهة المحول" أو AI. تُستخدم هذه الواجهة أيضًا بواسطة XGA و IBM Image Adapter/A ونسخ 8514/A وXGA مثل سلسلة ATI Technologies Mach و IIT AGX . تسمح الواجهة لبرامج الكمبيوتر بنقل عمليات الرسم ثنائية الأبعاد الشائعة ( رسم الخطوط وملء الألوان ونسخ الكتل عبر blitter ) إلى أجهزة 8514. يحرر هذا وحدة المعالجة المركزية المضيفة لمهام أخرى، ويحسن بشكل كبير سرعة إعادة رسم الرسوم المرئية (مثل مخطط دائري أو رسم توضيحي CAD ).
تم بيع 8514 في البداية مقابل 1290 دولارًا للمحول و270 دولارًا لتوسيع الذاكرة 512 كيلوبايت (ما يعادل 3500 دولار و720 دولارًا على التوالي، في عام 2023). [3] تطلب 8514/A ناقل بنية Micro Channel في وقت كانت فيه أنظمة ISA قياسية.
تاريخ
تم طرح 8514 مع أجهزة كمبيوتر IBM PS/2 في أبريل 1987. وكان بمثابة ترقية اختيارية لبنية Micro Channel المستندة إلى مجموعة رسومات الفيديو (VGA) الخاصة بـ PS/2 ، وتم تسليمها في غضون ثلاثة أشهر من طرح PS/2.
على الرغم من أنها ليست أول بطاقة فيديو للكمبيوتر الشخصي تدعم تسريع الأجهزة ، إلا أن بطاقة 8514 من IBM غالبًا ما يُنسب إليها الفضل [ من؟ ] باعتبارها أول مُسرِّع ثابت الوظيفة للأجهزة الشخصية في السوق . حتى طرح بطاقة 8514، كان تسريع رسومات الكمبيوتر الشخصي مقتصرًا على لوحات المعالجات المساعدة للرسوميات باهظة الثمن من فئة محطات العمل . صُممت لوحات المعالجات المساعدة (مثل سلسلة TARGA Truevision) حول شرائح وحدة المعالجة المركزية الخاصة أو معالج الإشارات الرقمية القابلة للبرمجة. ضحت المُسرِّعات ذات الوظائف الثابتة، مثل بطاقة 8514، بالقدرة على البرمجة من أجل نسبة تكلفة/أداء أفضل. [ بحاجة لمصدر ]
تم تصنيع لوحات 8514 المتوافقة لاحقًا استنادًا إلى شريحة Texas Instruments TMS34010 . [ بحاجة لمصدر ]
على الرغم من أن 8514 لم يكن من أكثر المنتجات مبيعًا، إلا أنه أنشأ سوقًا لمسرعات الرسوميات ذات الوظائف الثابتة لأجهزة الكمبيوتر الشخصية والتي نمت بشكل كبير في أوائل التسعينيات. [ بحاجة لمصدر ]
كانت شرائح ATI Mach 8 و Mach 32 من النسخ المقلدة الشائعة ، وقامت العديد من الشركات (ولا سيما S3 ) بتصميم شرائح تسريع رسوميات لم تكن متوافقة مع السجلات ولكنها كانت من الناحية النظرية مشابهة جدًا لشرائح 8514/A. [4]
تم استبدال 8514 بـ IBM XGA .
قدمت مجموعة VESA طريقة موحدة مشتركة للوصول إلى ميزات مثل مؤشرات الأجهزة، ونقل كتلة البت ( Bit Blt )، والصور خارج الشاشة ، والتحريك بالأجهزة، والرسم والوظائف الأخرى باستخدام وظائف VBE/المسرع (VBE/AF) في أغسطس 1996.
دعم البرمجيات
البرامج التي تدعم هذا المعيار الرسومي: [5]
- نظام التشغيل/2
- ويندوز 2.1
- ويندوز 3.x
- ويندوز 95 [6]
- إكس فري 86 2.1.1
- أوتوكاد 10
- القائمة السريعة [7]
- أي برنامج BGI يستخدم IBM8514.BGI
قدرات الإخراج
يقدم 8514:
- رسومات 640 × 480 مع 256 لونًا من أصل 262,144 ( 18 بت RGB )؛ وضع النص مع 80 × 34 حرفًا؛
- رسومات بدقة 1024 × 768 مع 256 لونًا من أصل 262,144 (18 بت RGB)؛ وضع النص مع 85×38 أو 146×51 حرفًا؛
قدمت لوحة الاستنساخ الأخيرة حلولاً إضافية: [ بحاجة لمصدر ]
- 800 × 600 مع عمق ألوان 16 بت و 24 بت
- 1280 × 1024 مع عمق ألوان 16 بت و24 بت
استنساخ
في أواخر الثمانينيات، قامت العديد من الشركات باستنساخ 8514/A غالبًا لناقل ISA. ومن بين تلك الشركات كان PWGA-1 من Western Digital Imaging (المعروف أيضًا باسم مجموعة شرائح WD9500 )، و 82C480 من Chips & Technologies ، و Mach8 من ATI وشرائح Mach32 اللاحقة . بطريقة أو بأخرى، كانت جميع النسخ أفضل من النسخة الأصلية مع سرعة أكبر ووظائف رسم محسنة واختيارات وضع فيديو محسنة بشكل عام. كان دعم النسخ للأوضاع غير المتشابكة بدقة مثل 800×600 و1280×1024 أمرًا نموذجيًا، وكانت جميع النسخ تحتوي على طوابير أوامر أطول لتحسين الأداء.
- ATI Technologies : Mach8 و Mach32 و [1] Graphics Vantage و 8514/Ultra
- الرقائق والتكنولوجيا : F82C480 B EIZO - AA40 و F82C481 Miro Magic Plus
- ماتروكس : MG-108
- Paradise Systems : Plus-A ، Renaissance Rendition II
- الحوسبة المكتبية: AGA 1024 (قادرة أيضًا على محاكاة معايير TIGA ) [8]
- NEC : محرك الرسوميات متعدد المزامنة

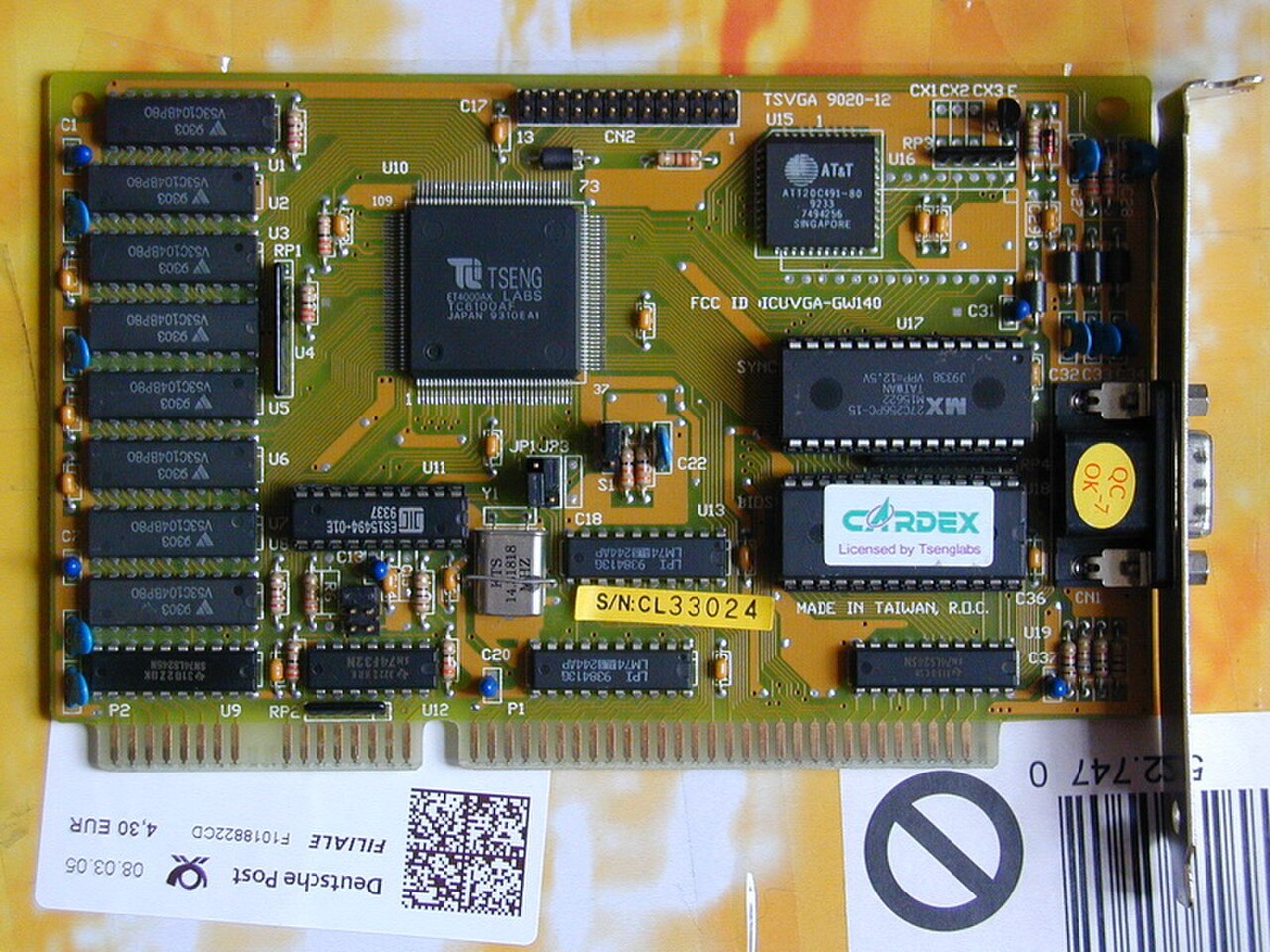

- كما تمت الإشارة إلى IIT AGX و Tseng Labs ET4000 على أنهما متوافقان مع IBM 8514. [5] [9] [10]
