RS-232

في مجال الاتصالات ، يُعدّ معيار RS-232، أو المعيار الموصى به 232 [ 1 ] ، معيارًا طُرح عام 1960 [ 2 ] لنقل البيانات عبر الاتصالات التسلسلية . يُعرّف هذا المعيار رسميًا الإشارات التي تربط بين جهاز طرفي للبيانات ( DTE )، مثل جهاز طرفي للحاسوب أو الحاسوب الشخصي ، وجهاز إنهاء دائرة البيانات ( DCE ) ، مثل المودم . كما يُحدد الخصائص الكهربائية وتوقيت الإشارات، ومعانيها، والحجم المادي للموصلات وتوزيع دبابيسها. الإصدار الحالي من المعيار هو TIA-232-F، بعنوان "واجهة بين جهاز طرفي للبيانات وجهاز إنهاء دائرة البيانات باستخدام تبادل البيانات الثنائية التسلسلي" ، والذي صدر عام 1997.
يُستخدم معيار RS-232 بشكل شائع مع المنافذ التسلسلية والكابلات التسلسلية . وهو يُستخدم على نطاق واسع في أجهزة الاتصالات الصناعية.
كان منفذ التسلسل المتوافق مع معيار RS-232 ميزة قياسية في العديد من أنواع الحواسيب. استخدمت الحواسيب الشخصية هذه المنافذ للاتصال ليس فقط بأجهزة المودم، بل أيضاً بالطابعات ، وفأرات الحاسوب ، ووحدات تخزين البيانات، ووحدات تزويد الطاقة غير المنقطعة ، وغيرها من الأجهزة الطرفية.
بالمقارنة مع الواجهات اللاحقة مثل RS-422 و RS-485 والإيثرنت ، تتميز RS-232 بسرعة نقل بيانات أقل، وطول كابل أقصى أقصر، ونطاق جهد أكبر، وموصلات قياسية أكبر، وعدم وجود إمكانية توصيل نقاط متعددة، وإمكانية توصيل نقاط متعددة محدودة. في أجهزة الكمبيوتر الشخصية الحديثة، حلت USB محل RS-232 في معظم وظائفها كواجهة طرفية. ومع ذلك، وبفضل بساطتها وانتشارها الواسع سابقًا، لا تزال واجهات RS-232 مستخدمة، لا سيما في آلات CNC الصناعية، ومعدات الشبكات، والأجهزة العلمية حيث يكون اتصال البيانات السلكي قصير المدى، من نقطة إلى نقطة، ومنخفض السرعة كافيًا تمامًا. [ 3 ]
نطاق المعيار
يُعرّف معيار RS-232-C الصادر عن رابطة الصناعات الإلكترونية (EIA) [ 4 ] اعتبارًا من عام 1969 ما يلي:
- خصائص الإشارة الكهربائية مثل مستويات المنطق ، ومعدل الباود ، والتوقيت، ومعدل التغير السريع للإشارات، ومستوى تحمل الجهد، وسلوك الدائرة القصيرة ، وسعة الحمل القصوى .
- الخصائص الميكانيكية للوصلات، والموصلات القابلة للتوصيل، وتحديد الدبابيس.
- وظائف كل دائرة في موصل الواجهة.
- مجموعات فرعية قياسية من دوائر الربط البيني لتطبيقات الاتصالات المختارة.
لا يُحدد المعيار عناصر مثل ترميز الأحرف (مثل ASCII أو EBCDIC أو غيرها)، أو تأطير الأحرف (بتات البدء أو التوقف، إلخ)، أو ترتيب إرسال البتات، أو بروتوكولات اكتشاف الأخطاء. يتم تحديد تنسيق الأحرف ومعدل بتات الإرسال بواسطة جهاز المنفذ التسلسلي، وعادةً ما يكون UART ، والذي قد يحتوي أيضًا على دوائر لتحويل مستويات المنطق الداخلية إلى مستويات إشارة متوافقة مع RS-232. لا يُحدد المعيار معدلات بتات الإرسال، باستثناء أنه ينص على أنه مُصمم لمعدلات بتات أقل من 20,000 بت في الثانية.
تاريخ
تم تقديم معيار RS-232 لأول مرة عام 1960 [ 2 ] من قبل جمعية الصناعات الإلكترونية (EIA) كمعيار موصى به . [ 5 ] [ 1 ] كانت أجهزة DTE الأصلية عبارة عن آلات كاتبة عن بعد كهروميكانيكية ، وكانت أجهزة DCE الأصلية عبارة عن أجهزة مودم (عادةً). عندما بدأ استخدام المحطات الطرفية الإلكترونية (الذكية والبسيطة)، صُممت في كثير من الأحيان لتكون قابلة للتبديل مع آلات الكتابة عن بعد، وبالتالي دعمت معيار RS-232.
التعديلات من أ إلى ج
خلال فترة الستينيات، خضع معيار 232 لبعض التعديلات في أعقاب الابتكارات الرئيسية في تكنولوجيا الكمبيوتر والشبكات.
في أكتوبر 1963، نشرت جمعية صناعات الإلكترونيات (EIA) أول مراجعة لها، وهي EIA RS-232-A. وقد أدخلت هذه المراجعة تحسينات متكررة شملت أنواعًا مختلفة من الموصلات ونطاقات جهد مختلفة. [ 2 ]
في أكتوبر 1965، نشرت جمعية صناعات الإلكترونيات (EIA) معيار EIA RS-232-B. وقد زاد هذا التعديل من مواصفات السعة للسماح بأطوال كابلات أطول وتحسين توقيت الإشارة. كما خفض الجهد من 25 فولت ذروة إلى ذروة إلى 15 فولت ذروة إلى ذروة . [ 2 ]
في أغسطس من عام 1969، نشرت جمعية صناعات الإلكترونيات (EIA) معيار EIA RS-232-C: واجهة بين معدات طرفية للبيانات ومعدات اتصالات البيانات باستخدام تبادل البيانات الثنائي التسلسلي . وقد خفض هذا التعديل الجهد إلى 12 فولت ذروة إلى ذروة، وأدخل استخدام مودمات معدات اتصالات البيانات (DCE) مع المعيار.
تحديث ومراجعة RS-232 د
مع تقدم التكنولوجيا، بدأ معيار RS-232 يصبح قديماً.
في عام 1975، أدت التعديلات التي أُدخلت على معيار RS-232 إلى إنشاء معيار EIA RS-422 الذي كان يُفترض أن يكون خليفته . ومع ذلك، فبينما كان معيار RS-422 قيد التطوير، كان معيار RS-232 يكتسب شعبية متزايدة في مجال الحوسبة، لذا تم تحديث المعيار ليتوافق مع الأنظمة القديمة واستمرار استخدامه.
في عام 1981، أسقطت إدارة معلومات الطاقة (EIA) تسمية المعيار الموصى به (RS) لجميع معاييرها المنشورة وأعادت نشر المعيار 232 باسم EIA-232-C.
في عام 1986، نشرت EIA معيار ANSI/EIA-232-D. تضمن التعديل تغييرات رئيسية بما في ذلك دمج موصل DB-25 كجزء من المعيار (تمت الإشارة إليه فقط في ملحق RS-232-C)، وتحديد حد سعة الدائرة عند 2.5 نانو فاراد.
رابطة صناعة الاتصالات والمراجعة هـ
في عام 1988، تم تأسيس جمعية صناعة الاتصالات (TIA)، كجزء من اندماج العديد من المنظمات تحت مظلة EIA. [ 6 ]
في عام 1991، أصدرت جمعية صناعات الاتصالات (TIA) وجمعية صناعات الإلكترونيات (EIA) معًا معيار ANSI/EIA/TIA-232-E-1991: واجهة بين معدات طرفية البيانات ومعدات اتصالات البيانات باستخدام تبادل البيانات الثنائية التسلسلية ، مضيفةً موصل "Alt A" القياسي الأصغر ذو 26 سنًا من نوع D، وأجرت تغييرات أخرى لتحسين التوافق مع ITU-T/CCITT V.24 (تحديد الدائرة)، و ITU-T/CCITT V.28 (جهد الإشارة وخصائص التوقيت) وISO 2110. [ 7 ]
تغيير اسم EIA ومراجعته F
في عام 1997، أعيد تنظيم رابطة الصناعات الإلكترونية تحت مظلة تحالف الصناعات الإلكترونية، مع اعتبار رابطة صناعة الاتصالات شركة تابعة لها. وفي أكتوبر من ذلك العام، نشرت رابطة صناعة الاتصالات معيار TIA ANSI/TIA/EIA-232-F: واجهة بين معدات طرفية للبيانات ومعدات إنهاء دوائر البيانات باستخدام تبادل البيانات الثنائية التسلسلية .
في عام 2002، فوضت EIA المعيار بالكامل إلى TIA، وأعيد نشر المراجعة F تحت TIA ANSI/TIA-232-F (R 2002)، من قبل لجنة TR-30 للوصول إلى الوسائط المتعددة والبروتوكولات والواجهات.
ما بعد حل إدارة تقييم الأثر البيئي
بعد حلّ تحالف الصناعات الإلكترونية ، أعادت جمعية صناعات الاتصالات (TIA) تأكيد المعيار تحت اسم TIA-232-F (R 2012) في عام 2012 دون أي تغييرات أو تعديلات رسمية. ولم تُجرَ أي تغييرات رسمية على المعيار منذ ذلك الحين.
قيود المعيار
نظراً لاستخدام بروتوكول RS-232 لأغراض تتجاوز الغرض الأصلي المتمثل في ربط طرفية بجهاز مودم، فقد تم تطوير معايير لاحقة لمعالجة القيود. تشمل المشكلات المتعلقة بمعيار RS-232 ما يلي: [ 8 ]
- تؤدي تقلبات الجهد الكبيرة والحاجة إلى مصادر تغذية موجبة وسالبة إلى زيادة استهلاك الطاقة للواجهة وتعقيد تصميم مصدر الطاقة. كما يحدّ شرط تقلب الجهد من السرعة القصوى للواجهة المتوافقة.
- إن الإشارة أحادية الطرف التي تشير إلى أرضية إشارة مشتركة تحد من مناعة الضوضاء ومسافة الإرسال.
- لا يوجد تعريف محدد للاتصال متعدد النقاط بين أكثر من جهازين. ورغم وجود حلول بديلة للاتصال متعدد النقاط، إلا أنها تعاني من قيود في السرعة والتوافق.
- لا يتناول المعيار إمكانية توصيل جهاز DTE بجهاز DTE آخر مباشرةً، أو جهاز DCE بجهاز DCE آخر. يمكن استخدام كابلات المودم الصفري لتحقيق هذه التوصيلات، ولكن المعيار لا يُحددها، كما أن بعض هذه الكابلات تستخدم توصيلات مختلفة عن غيرها.
- إن تعريفات طرفي الوصلة غير متناظرة. وهذا يجعل تحديد دور الجهاز المطوّر حديثاً أمراً إشكالياً؛ إذ يتعين على المصمم أن يقرر ما إذا كان سيستخدم واجهة مشابهة لواجهة DTE أو واجهة مشابهة لواجهة DCE، بالإضافة إلى تحديد تخصيصات دبابيس الموصل التي سيستخدمها.
- تم تصميم خطوط المصافحة والتحكم الخاصة بالواجهة لإعداد وتفكيك دائرة اتصال الطلب الهاتفي ؛ وعلى وجه الخصوص، فإن استخدام خطوط المصافحة للتحكم في التدفق لا يتم تنفيذه بشكل موثوق في العديد من الأجهزة.
- لم تُحدد طريقة لتزويد الجهاز بالطاقة. ورغم إمكانية استخلاص كمية ضئيلة من التيار من خطي DTR وRTS، إلا أن هذا مناسب فقط للأجهزة منخفضة الطاقة مثل الفأرة .
لأن المعيار لم يُراعِ متطلبات أجهزة مثل الحواسيب والطابعات وأجهزة الاختبار ومحطات نقاط البيع وغيرها، فقد لجأ المصممون الذين قاموا بتطبيق واجهة متوافقة مع RS-232 على أجهزتهم إلى تفسير المعيار بشكل فردي. ونتج عن ذلك مشاكل شائعة، منها عدم توافق دبابيس الدوائر على الموصلات مع المعايير، وإشارات تحكم غير صحيحة أو مفقودة. وأدى عدم الالتزام بالمعايير إلى ازدهار صناعة صناديق التوصيل ، وصناديق التوصيل، ومعدات الاختبار، والكتب، وغيرها من الوسائل المساعدة لتوصيل الأجهزة المختلفة. وكان من الانحرافات الشائعة عن المعيار استخدام جهد منخفض للإشارات. لذا، قام بعض المصنّعين بتصنيع أجهزة إرسال تُزوّد بجهد +5 فولت و-5 فولت، ووضعوا عليها علامة "متوافقة مع RS-232".
دورها في أجهزة الكمبيوتر الشخصية الحديثة

في كتاب " دليل تصميم أجهزة الكمبيوتر الشخصي 97 " [ 9 ] ، أوقفت مايكروسوفت دعم منفذ التسلسل المتوافق مع RS-232 في تصميم IBM PC الأصلي. اليوم، استُبدل RS-232 في معظم أجهزة الكمبيوتر الشخصية بمنفذ USB للاتصالات المحلية. من مزايا USB مقارنةً بـ RS-232 أنه أسرع، ويستخدم جهدًا أقل، وموصلاته أسهل في التوصيل والاستخدام. أما عيوب USB مقارنةً بـ RS-232 فهي أنه أكثر عرضةً للتداخل الكهرومغناطيسي (EMI)، وأن الحد الأقصى لطول الكابل المحدد وفقًا للمعايير أقصر بكثير (15 مترًا لـ RS-232 مقابل 3-5 أمتار لـ USB، حسب إصدار USB واستخدام الكابلات النشطة). يمكن استخدام كابلات RS-232 بطول 2000 متر باستخدام مشغلات خطوط مناسبة. [ 10 ] [ 11 ]
لا تزال أجهزة RS-232 مستخدمة في مجالات مثل أتمتة المختبرات والمسح. بعض أنواع وحدات التحكم المنطقية القابلة للبرمجة ، ومحركات التردد المتغير ، ومحركات المؤازرة ، ومعدات التحكم الرقمي المحوسبة قابلة للبرمجة عبر RS-232. وقد استجاب مصنّعو الحواسيب لهذا الطلب بإعادة طرح موصل DE-9M في حواسيبهم أو بتوفير محولات له.
تُستخدم منافذ RS-232 بشكل شائع للتواصل مع الأنظمة التي لا تحتوي على شاشة أو لوحة مفاتيح، مثل الخوادم ، أثناء بدء التشغيل عندما لا يكون نظام التشغيل قيد التشغيل، وبالتالي لا يمكن الاتصال بالشبكة. ويمكن لجهاز كمبيوتر مزود بمنفذ تسلسلي RS-232 التواصل مع المنفذ التسلسلي لنظام مضمن (مثل جهاز التوجيه ) كبديل للمراقبة عبر الإيثرنت.
استُخدم هذا المعيار أيضًا في أجهزة الحاسوب الشخصية (وغيرها من الأجهزة) لتمكينها من الاتصال بالمعدات الموجودة. ولأعوام طويلة، كان منفذ RS-232 المتوافق ميزة قياسية للاتصالات التسلسلية ، مثل اتصالات المودم، في العديد من أجهزة الحاسوب (حيث يعمل الحاسوب كجهاز طرفي للبيانات). وظل استخدامه واسع الانتشار حتى أواخر التسعينيات. أما في ملحقات الحاسوب الشخصي، فقد حلت محله إلى حد كبير معايير واجهات أخرى، مثل USB. ولا يزال RS-232 يُستخدم لتوصيل التصاميم القديمة من الملحقات، والمعدات الصناعية (مثل وحدات التحكم المنطقية القابلة للبرمجة )، ومنافذ وحدات التحكم ، والمعدات ذات الأغراض الخاصة.
واجهة مادية

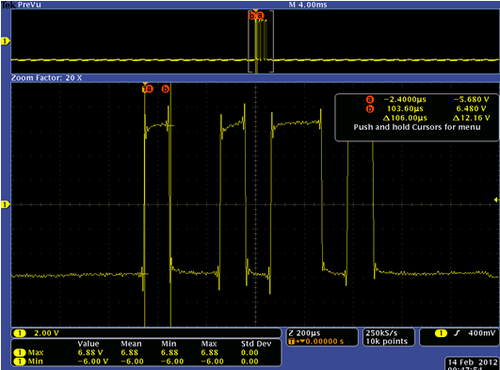

في بروتوكول RS-232، تُرسل بيانات المستخدم كسلسلة زمنية من البتات . يدعم هذا المعيار الإرسال المتزامن وغير المتزامن . بالإضافة إلى دوائر البيانات، يُحدد المعيار عددًا من دوائر التحكم لإدارة الاتصال بين جهاز طرفي البيانات (DTE) وجهاز التحكم في البيانات (DCE). تعمل كل دائرة بيانات أو تحكم في اتجاه واحد فقط، أي الإشارة من جهاز طرفي البيانات إلى جهاز التحكم في البيانات المتصل به أو العكس. ولأن إرسال البيانات واستقبالها يتم عبر دوائر منفصلة، يمكن للواجهة العمل بنظام الإرسال والاستقبال المتزامن (Full Dual-up) ، مما يدعم تدفق البيانات المتزامن في كلا الاتجاهين. لا يُحدد المعيار تأطير الأحرف ضمن تدفق البيانات أو ترميز الأحرف.
مستويات الجهد

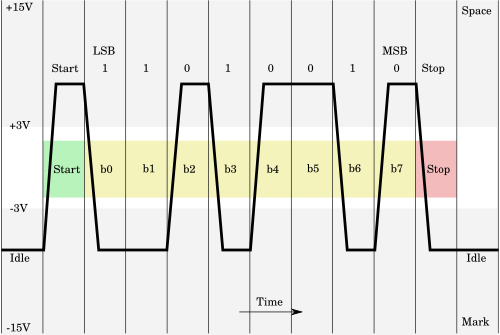

يُحدد معيار RS-232 مستويات الجهد التي تُقابل المستويين المنطقيين 1 و0 لخطوط نقل البيانات وإشارات التحكم. تكون الإشارات الصالحة إما في نطاق +3 إلى +15 فولت أو في نطاق -3 إلى -15 فولت بالنسبة إلى طرف التأريض المشترك (GND)؛ وبالتالي، فإن النطاق بين -3 و+3 فولت لا يُعد مستوىً صالحًا في RS-232. بالنسبة لخطوط نقل البيانات (TxD وRxD وما يُعادلها من قنوات ثانوية)، يُمثل المستوى المنطقي 1 بجهد سالب، وتُسمى حالة الإشارة "علامة". أما المستوى المنطقي 0 فيُشار إليه بجهد موجب، وتُسمى حالة الإشارة "فراغ". تتميز إشارات التحكم بقطبية معاكسة: فحالة التفعيل (أو الحالة النشطة) تكون بجهد موجب، وحالة عدم التفعيل (أو الحالة غير النشطة) تكون بجهد سالب. من أمثلة خطوط التحكم: طلب الإرسال (RTS)، وموافقة الإرسال (CTS)، وجاهزية طرفية البيانات (DTR)، وجاهزية مجموعة البيانات (DSR).
| دوائر البيانات | دوائر التحكم | الجهد االكهربى |
|---|---|---|
| 0 (مسافة) | أكد | من +3 إلى +15 فولت |
| 1 (علامة) | تم التأكيد | من -15 إلى -3 فولت |
يحدد المعيار جهد الدائرة المفتوحة الأقصى بـ 25 فولتًا: وتُستخدم مستويات إشارة ±5 فولت، و±10 فولت، و±12 فولت، و±15 فولت بشكل شائع، وذلك حسب الفولتية المتاحة لدائرة مُشغِّل الخط . تحتوي العديد من رقاقات مُشغِّل RS-232 على دوائر مضخة شحن مدمجة لإنتاج الفولتية المطلوبة من مصدر طاقة 3 أو 5 فولت. يجب أن تكون مُشغِّلات ومُستقبِلات RS-232 قادرة على تحمُّل حالات قصر الدائرة غير المحددة مع الأرض أو مع أي مستوى جهد يصل إلى ±25 فولتًا. كما يتم التحكم في معدل التغير ، أي سرعة تغير الإشارة بين المستويات.
نظراً لأن مستويات الجهد أعلى من مستويات المنطق المستخدمة عادةً في الدوائر المتكاملة، فإن دوائر القيادة الوسيطة الخاصة ضرورية لترجمة مستويات المنطق. كما تحمي هذه الدوائر الدوائر الداخلية للجهاز من حالات قصر الدائرة أو الارتفاعات المفاجئة التي قد تحدث على واجهة RS-232، وتوفر تياراً كافياً لتلبية متطلبات معدل التغير السريع لنقل البيانات.
نظرًا لاعتماد طرفي دائرة RS-232 على جهد تأريض صفري، ستحدث مشاكل عند توصيل الآلات والحواسيب حيث لا يكون الجهد بين طرفي التأريض صفرًا. قد يؤدي ذلك أيضًا إلى حلقة تأريض خطيرة . يحد استخدام تأريض مشترك من استخدام RS-232 في التطبيقات ذات الكابلات القصيرة نسبيًا. إذا كان الجهازان متباعدين بما فيه الكفاية أو يعملان على نظامي طاقة منفصلين، فسيكون لتوصيلات التأريض المحلية عند طرفي الكابل جهد مختلف؛ سيؤدي هذا الاختلاف إلى تقليل هامش الضوضاء للإشارات. يمكن لوصلات التسلسل التفاضلية المتوازنة، مثل RS-422 أو RS-485، تحمل فروق جهد تأريض أكبر نظرًا للإشارات التفاضلية. [ 12 ]
ستكون إشارات الواجهة غير المستخدمة والموصولة بالأرضي في حالة منطقية غير محددة. عند الحاجة إلى ضبط إشارة تحكم بشكل دائم على حالة محددة، يجب توصيلها بمصدر جهد يُفعّل مستويات المنطق 1 أو 0، على سبيل المثال باستخدام مقاومة سحب لأعلى . توفر بعض الأجهزة جهود اختبار على موصلات الواجهة الخاصة بها لهذا الغرض.
الموصلات
يمكن تصنيف أجهزة RS-232 إلى معدات طرفية للبيانات (DTE) أو معدات إنهاء دائرة البيانات (DCE)؛ ويحدد هذا التصنيف في كل جهاز الأسلاك التي سترسل وتستقبل كل إشارة. وفقًا للمعيار، تتمتع الموصلات الذكرية بوظائف دبابيس DTE، بينما تتمتع الموصلات الأنثوية بوظائف دبابيس DCE. قد تحتوي الأجهزة الأخرى على أي مزيج من نوع الموصل وتعريفات الدبابيس. صُنعت العديد من المحطات الطرفية بموصلات أنثوية، ولكنها بيعت مع كابل بموصلات ذكرية في كل طرف؛ وتفي المحطة الطرفية مع كابلها بالتوصيات الواردة في المعيار.
يوصي المعيار باستخدام موصل D-subminiature ذي 25 سنًا حتى الإصدار C، ويجعله إلزاميًا بدءًا من الإصدار D. معظم الأجهزة لا تستخدم سوى عدد قليل من الإشارات العشرين المحددة في المعيار، لذا فإن الموصلات والكابلات ذات عدد أقل من الأسنان كافية لمعظم التوصيلات، فهي أصغر حجمًا وأقل تكلفة. استبدل مصنّعو أجهزة الكمبيوتر الشخصية موصل DB-25M بموصل DE-9M الأصغر . هذا الموصل، ذو ترتيب الأسنان المختلف (انظر ترتيب أسنان المنفذ التسلسلي )، شائع الاستخدام في أجهزة الكمبيوتر الشخصية والأجهزة المرتبطة بها.
لا يعني وجود موصل D-sub ذي 25 سنًا بالضرورة وجود واجهة متوافقة مع معيار RS-232-C. على سبيل المثال، في جهاز IBM PC الأصلي، كان موصل D-sub الذكري يُستخدم كمنفذ RS-232-C DTE (مع واجهة حلقة تيار غير قياسية على دبابيس محجوزة)، بينما كان موصل D-sub الأنثوي في نفس طراز الكمبيوتر يُستخدم لمنفذ طابعة "Centronics" المتوازي . تُدخل بعض أجهزة الكمبيوتر الشخصية جهودًا أو إشارات غير قياسية على بعض دبابيس منافذها التسلسلية.
الكابلات
لا يحدد المعيار طولًا أقصى للكابل، بل يحدد السعة القصوى التي يجب أن تتحملها دائرة القيادة المتوافقة. وتشير قاعدة عامة شائعة الاستخدام إلى أن الكابلات التي يزيد طولها عن 15 مترًا (50 قدمًا) ستكون ذات سعة زائدة، ما لم تُستخدم كابلات خاصة. وباستخدام كابلات ذات سعة منخفضة، يمكن الحفاظ على الاتصال لمسافات أطول تصل إلى حوالي 300 متر (1000 قدم) . [ 13 ] أما بالنسبة للمسافات الأطول، فإن معايير الإشارة الأخرى، مثل RS-422 ، تُعدّ أنسب للسرعات العالية.
نظرًا لعدم تطبيق التعريفات القياسية دائمًا بشكل صحيح، فغالبًا ما يكون من الضروري الرجوع إلى الوثائق، أو اختبار التوصيلات باستخدام صندوق توصيل ، أو تجربة عدة كابلات للعثور على كابل مناسب لتوصيل جهازين. يتطلب توصيل جهاز DCE متوافق تمامًا مع المعايير وجهاز DTE كابلًا يربط أرقام الدبابيس المتطابقة في كل موصل (ما يُسمى "الكابل المباشر"). تتوفر " محولات الجنس " لحل مشكلة عدم تطابق الجنس بين الكابلات والموصلات. يتطلب توصيل الأجهزة ذات أنواع الموصلات المختلفة كابلًا يربط الدبابيس المتوافقة وفقًا للجدول أدناه. تُعد الكابلات ذات 9 دبابيس في أحد طرفيها و25 في الطرف الآخر شائعة. عادةً ما يُوفر مُصنّعو المعدات ذات موصلات 8P8C كابلًا بموصل DB-25 أو DE-9 (أو في بعض الأحيان موصلات قابلة للتبديل لتتمكن من العمل مع أجهزة متعددة). قد تتسبب الكابلات رديئة الجودة في إشارات خاطئة نتيجة التداخل بين خطوط البيانات والتحكم (مثل مؤشر الرنين ).
If a given cable will not allow a data connection, especially if a gender changer is in use, a null modem cable may be necessary. Gender changers and null modem cables are not mentioned in the standard, so there is no officially sanctioned design for them.
Data and control signals

The following table lists commonly used RS-232 signals (called "circuits" in the specifications) and their pin assignments on the recommended DB-25 connectors[14] (see Serial port pinouts for other commonly used connectors not defined by the standard).
| Circuit | Direction | DB-25 pin | |||
|---|---|---|---|---|---|
| Name | Typical purpose | Abbreviation | DTE | DCE | |
| Data Terminal Ready | DTE is ready to receive, initiate, or continue a call. | DTR | Out | In | 20 |
| Data Carrier Detect | DCE is receiving a carrier from a remote DCE. | DCD | In | Out | 8 |
| Data Set Ready | DCE is ready to receive and send data. | DSR | In | Out | 6 |
| Ring Indicator | DCE has detected an incoming ring signal on the telephone line. | RI | In | Out | 22 |
| Request To Send | DTE requests the DCE prepare to transmit data. | RTS | Out | In | 4 |
| Ready To Receive | DTE is ready to receive data from DCE. If in use, RTS is assumed to be always asserted. | RTR | Out | In | |
| Clear To Send | DCE is ready to accept data from the DTE. | CTS | In | Out | 5 |
| Transmitted Data | Carries data from DTE to DCE. | TxD | Out | In | 2 |
| Received Data | Carries data from DCE to DTE. | RxD | In | Out | 3 |
| Common Ground | Zero voltage reference for all of the above. | GND | Common | 7 | |
| Protective Ground | Connected to chassis ground. | PG | Common | 1 | |
The signals are named from the standpoint of the DTE. The ground pin is a common return for the other connections, and establishes the "zero" voltage to which voltages on the other pins are referenced. The DB-25 connector includes a second "protective ground" on pin 1; this is connected internally to equipment frame ground, and should not be connected in the cable or connector to signal ground.
Ring Indicator

Ring Indicator (RI) is a signal sent from the DCE to the DTE device. It indicates to the terminal device that the phone line is ringing. In many computer serial ports, a hardware interrupt is generated when the RI signal changes state. Having support for this hardware interrupt means that a program or operating system can be informed of a change in state of the RI pin, without requiring the software to constantly "poll" the state of the pin. RI does not correspond to another signal that carries similar information the opposite way.

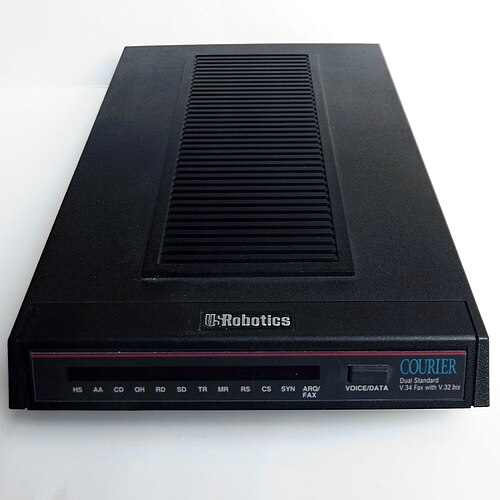

في المودم الخارجي، غالبًا ما يرتبط وضع مؤشر الرنين بضوء "AA" (الرد التلقائي)، الذي يومض إذا رصدت إشارة مؤشر الرنين رنينًا. تتبع إشارة مؤشر الرنين المُؤكدة نمط الرنين بدقة، مما يسمح للبرامج باكتشاف أنماط الرنين المميزة .
تستخدم بعض أجهزة تزويد الطاقة غير المنقطعة القديمة (UPS) إشارة مؤشر الرنين للإشارة إلى حالة انقطاع التيار الكهربائي إلى الكمبيوتر.
يمكن تهيئة بعض أجهزة الكمبيوتر الشخصية لتفعيل خاصية التنبيه عند الرنين ، مما يسمح لجهاز الكمبيوتر المعلق بالرد على المكالمات الهاتفية.
RTS و CTS و RTR
تم تعريف إشارتي طلب الإرسال (RTS) والإذن بالإرسال (CTS) في الأصل للاستخدام مع أجهزة المودم نصف المزدوجة (اتجاه واحد في كل مرة) مثل Bell 202. تُعطّل هذه الأجهزة أجهزة الإرسال الخاصة بها عند عدم الحاجة إليها، ويجب عليها إرسال تمهيد تزامن إلى جهاز الاستقبال عند إعادة تفعيلها. يُرسل جهاز DTE إشارة RTS للإشارة إلى رغبته في الإرسال إلى جهاز DCE، ويستجيب جهاز DCE بإرسال إشارة CTS لمنح الإذن، بمجرد تحقيق التزامن مع جهاز DCE في الطرف البعيد. لم تعد هذه الأجهزة شائعة الاستخدام. لا توجد إشارة مقابلة يمكن لجهاز DTE استخدامها لإيقاف البيانات الواردة من جهاز DCE مؤقتًا. وبالتالي، فإن استخدام RS-232 لإشارتي RTS وCTS، وفقًا للإصدارات القديمة من المعيار، غير متماثل.
يُستخدم هذا النظام أيضًا في محولات RS-232 إلى RS-485 الحديثة . RS-485 عبارة عن ناقل متعدد الوصول، حيث لا يمكن إلا لجهاز واحد الإرسال عليه في كل مرة، وهو مفهوم غير متوفر في RS-232. يقوم جهاز RS-232 بتفعيل إشارة RTS لإبلاغ المحول بالتحكم في ناقل RS-485، حتى يتمكن المحول، وبالتالي جهاز RS-232، من إرسال البيانات عبر الناقل.
تستخدم بيئات الاتصالات الحديثة أجهزة مودم ثنائية الاتجاه (في كلا الاتجاهين في آن واحد). في هذه البيئة، لا يوجد سبب يدعو أجهزة DTE إلى إلغاء تفعيل RTS. ومع ذلك، ونظرًا لاحتمالية تغير جودة الخط، وتأخيرات معالجة البيانات، وما إلى ذلك، تبرز الحاجة إلى تحكم متناظر ثنائي الاتجاه في تدفق البيانات .
طُوِّرَ بديلٌ متناظرٌ يُتيح التحكم في تدفق البيانات في كلا الاتجاهين، وسُوِّقَ في أواخر ثمانينيات القرن الماضي من قِبَل مُصنِّعي معداتٍ مُختلفين. أعاد هذا البديل تعريف إشارة RTS لتُشير إلى أنَّ جهاز DTE جاهزٌ لاستقبال البيانات من جهاز DCE. وتمَّ تقنين هذا النظام لاحقًا في الإصدار RS-232-E (الذي كان يُعرف آنذاك باسم TIA-232-E) من خلال تعريف إشارةٍ جديدةٍ، هي "RTR (جاهز للاستقبال)"، وهي الدائرة 133 في معيار CCITT V.24. وتمَّ تحديث معيار TIA-232-E والمعايير الدولية المُقابلة لإظهار أنَّ الدائرة 133، عند تنفيذها، تشترك في نفس الطرف مع إشارة RTS (طلب الإرسال)، وأنه عند استخدام الدائرة 133، يفترض جهاز DCE أنَّ إشارة RTS مُفعَّلةٌ دائمًا. [ 15 ]
في هذه الآلية، التي تُعرف عادةً باسم "التحكم في تدفق RTS/CTS" أو "مصافحة RTS/CTS" (مع أن الاسم الصحيح تقنيًا هو "RTR/CTS")، يُرسل جهاز DTE إشارة RTS عندما يكون جاهزًا لاستقبال البيانات من جهاز DCE، ويُرسل جهاز DCE إشارة CTS عندما يكون جاهزًا لاستقبال البيانات من جهاز DTE. على عكس الاستخدام الأصلي لإشارتي RTS وCTS مع أجهزة المودم نصف المزدوجة، تعمل هاتان الإشارتان بشكل مستقل عن بعضهما. هذا مثال على التحكم في تدفق البيانات عبر الأجهزة . مع ذلك، فإن مصطلح "التحكم في تدفق البيانات عبر الأجهزة" في وصف الخيارات المتاحة على جهاز مزود بمنفذ RS-232 لا يعني بالضرورة مصافحة RTS/CTS.
يجب تجهيز المعدات التي تستخدم هذا البروتوكول لتخزين بعض البيانات الإضافية مؤقتًا، حيث قد يكون النظام البعيد قد بدأ الإرسال قبل أن يقوم النظام المحلي بإلغاء تأكيد RTR.
RS-232 بثلاثة أسلاك وخمسة أسلاك
يُستخدم عادةً اتصال RS-232 بسيط بثلاثة أسلاك، يقتصر على إرسال البيانات واستقبالها والأرضي، عندما لا تكون جميع إمكانيات RS-232 مطلوبة. ويمكن استخدام اتصال بسلكين فقط (بيانات وأرضي) إذا كان تدفق البيانات أحادي الاتجاه (على سبيل المثال، ميزان بريدي رقمي يرسل قراءة الوزن دوريًا، أو جهاز استقبال GPS يرسل الموقع دوريًا، إذا لم تكن هناك حاجة إلى أي تهيئة عبر RS-232). وعندما يكون التحكم في تدفق البيانات عبر الأجهزة فقط مطلوبًا بالإضافة إلى نقل البيانات ثنائي الاتجاه، تُضاف خطوط RTS وCTS في نسخة بخمسة أسلاك.
ميزات نادرة الاستخدام
يحدد معيار EIA-232 توصيلات لعدة ميزات غير مستخدمة في معظم التطبيقات. ويتطلب استخدامها موصلات وكابلات ذات 25 سنًا.
اختيار معدل الإشارة
يمكن لجهاز DTE أو DCE تحديد استخدام معدل إشارة "عالي" أو "منخفض". يجب ضبط المعدلات، بالإضافة إلى الجهاز الذي سيختار المعدل، في كل من DTE وDCE. يختار الجهاز المُعدّ مسبقًا المعدل العالي عن طريق تشغيل إشارة مُحدد معدل إشارة البيانات (DSRS، الطرف 23). تُسمى هذه الإشارة أحيانًا مُحدد معدل البيانات (DRS)، ويجب عدم الخلط بينها وبين إشارة جاهزية مجموعة البيانات (DSR، الطرف 6) الأكثر شيوعًا.
اختبار الحلقة المرتدة
تتمتع العديد من أجهزة DCE بخاصية إعادة الإرسال الحلقي المستخدمة للاختبار. عند تفعيلها، تُعاد الإشارات إلى المرسل بدلاً من إرسالها إلى المُستقبِل. إذا كان ذلك مدعومًا، يمكن لجهاز DTE إرسال إشارة إلى جهاز DCE المحلي (المتصل به) للدخول في وضع إعادة الإرسال الحلقي عن طريق ضبط Local Loop (LL، الطرف 18) على ON، أو إلى جهاز DCE البعيد (المتصل به) للدخول في وضع إعادة الإرسال الحلقي عن طريق ضبط Remote Loop (RL، الطرف 21) على ON. يختبر هذا الأخير رابط الاتصال، بالإضافة إلى كلا جهازي DCE. عندما يكون جهاز DCE في وضع الاختبار، فإنه يُرسل إشارة إلى جهاز DTE عن طريق ضبط Test Indicator (TI، الطرف 25) على ON.
لا يتطلب اختبار الحلقة المرتدة الشائع الاستخدام أي قدرة خاصة من أي من الطرفين. فالحلقة المرتدة المادية هي ببساطة سلك يربط دبابيس متكاملة معًا في نفس الموصل (انظر الحلقة المرتدة ).
غالبًا ما يتم إجراء اختبار الحلقة المرتدة باستخدام جهاز DTE متخصص يسمى جهاز اختبار معدل خطأ البت (BERT).
إشارات التوقيت
تُزوّد بعض الأجهزة المتزامنة بإشارة ساعة لمزامنة نقل البيانات، خاصةً عند معدلات نقل البيانات العالية. يُوفّر مُكوّن DCE إشارتي توقيت. الطرف 15 هو ساعة الإرسال (TCK)، أو توقيت الإرسال (ST)؛ حيث يضع جهاز DTE البت التالي على خط بيانات الإرسال (الطرف 2) عندما تنتقل هذه الساعة من حالة الإيقاف إلى حالة التشغيل (وبذلك تكون مستقرة أثناء الانتقال من حالة التشغيل إلى حالة الإيقاف عندما يُسجّل مُكوّن DCE البت). الطرف 17 هو ساعة الاستقبال (RCK)، أو توقيت الاستقبال (RT)؛ حيث يقرأ جهاز DTE البت التالي من خط بيانات الاستقبال (الطرف 3) عندما تنتقل هذه الساعة من حالة التشغيل إلى حالة الإيقاف.
بدلاً من ذلك، يمكن لجهاز DTE توفير إشارة ساعة، تُسمى توقيت المُرسِل (TT، الطرف 24)، للبيانات المُرسَلة. تتغير البيانات عند انتقال إشارة الساعة من حالة الإيقاف إلى حالة التشغيل، وتُقرأ أثناء الانتقال من حالة التشغيل إلى حالة الإيقاف. يُمكن استخدام TT للتغلب على مشكلة تأخير الانتشار في الكابلات الطويلة. يجب أن يقطع ST كابلًا غير معروف الطول والتأخير، ثم يُخرج بتًا من DTE بعد تأخير غير معروف آخر، ويعيده إلى DCE عبر نفس تأخير الكابل غير المعروف. عند إرسال البيانات بسرعة عالية، قد لا يصل بت البيانات في الوقت المناسب لانتقال ST من حالة التشغيل إلى حالة الإيقاف.
بما أن العلاقة بين البت المرسل وTT قابلة للتحديد في تصميم جهاز DTE، وبما أن كلا الإشارتين تقطعان نفس طول الكابل، فإن استخدام TT يحل المشكلة. يمكن توليد TT عن طريق إعادة ST مع تغيير طور مناسب لمواءمتها مع البيانات المرسلة. تتيح إعادة ST إلى TT لجهاز DTE استخدام DCE كمرجع للتردد، وتصحيح توقيت الساعة بالنسبة للبيانات.
يُعد التوقيت المتزامن ضروريًا لبروتوكولات مثل SDLC و HDLC و X.25 .
القناة الثانوية
يمكن لأجهزة DTE وDCE، اختيارياً، إنشاء قناة بيانات ثانوية، مطابقة في قدراتها للقناة الأساسية. وفيما يلي تخصيصات المنافذ:
| إشارة | دبوس |
|---|---|
| أرضية مشتركة | 7 (نفس المرحلة الابتدائية) |
| البيانات المرسلة الثانوية (STD أو S.TxD) | 14 |
| البيانات الثانوية المستلمة (SRD أو S.RxD) | 16 |
| طلب إرسال ثانوي (SRTS أو S.RTS) | 19 |
| الموافقة الثانوية على الإرسال (SCTS أو S.CRS) | 13 |
| الكشف عن الحامل الثانوي (SDCD أو S.DCD) | 12 |
المعايير ذات الصلة
قد لا تتوافق معايير الإشارة التسلسلية الأخرى مع منافذ RS-232 المتوافقة مع المعايير. على سبيل المثال، استخدام مستويات TTL القريبة من +5 فولت و0 فولت يضع مستوى الإشارة في المنطقة غير المحددة في المعيار. تُستخدم هذه المستويات أحيانًا مع أجهزة استقبال GPS وأجهزة قياس العمق المتوافقة مع معيار NMEA 0183. يلزم وجود شريحة مثل MAX232 لتحويل مستويات الجهد.
تستخدم حلقة التيار 20 مللي أمبير غياب تيار 20 مللي أمبير للإشارة إلى حالة عالية، ووجود تيار في الحلقة للإشارة إلى حالة منخفضة؛ وتُستخدم هذه الطريقة غالبًا للوصلات بعيدة المدى والمعزولة بصريًا . يتطلب توصيل جهاز حلقة التيار بمنفذ RS-232 متوافق مُحوِّل مستوى. يمكن لأجهزة حلقة التيار توفير فولتيات تتجاوز حدود الفولتية التي يجب أن يتحملها الجهاز المتوافق. نفّذت بطاقة المنفذ التسلسلي الأصلية لجهاز IBM PC واجهة حلقة تيار 20 مللي أمبير، والتي لم تُحاكى من قِبل مُورِّدي المعدات المتوافقة مع المقابس الآخرين .
واجهات تسلسلية أخرى مشابهة لـ RS-232:
- RS-422 – نظام عالي السرعة مشابه لنظام RS-232 ولكنه يستخدم إشارات تفاضلية
- RS-423 – نظام عالي السرعة مشابه لنظام RS-422 ولكنه يستخدم إشارات غير متوازنة
- RS-449 – واجهة وظيفية وميكانيكية تستخدم إشارات RS-422 وRS-423؛ لم تلقَ رواجًا مثل RS-232 وتم سحبها من قبل EIA
- RS-485 – وهو نوع مشتق من RS-422 يمكن استخدامه كناقل بيانات في تكوينات متعددة النقاط
- معيار MIL-STD-188 هو نظام مشابه لمعيار RS-232، ولكنه يتميز بتحكم أفضل في المعاوقة وزمن الصعود. أحد الفروق الجوهرية هو أن معيار RS-232 يستخدم جهدًا موجبًا للإشارة إلى الصفر وجهدًا سالبًا للإشارة إلى الواحد، بينما يستخدم معيار MIL-STD-188 جهدًا سالبًا للصفر وجهدًا موجبًا للواحد.
- EIA-530 – نظام عالي السرعة يستخدم الخصائص الكهربائية لـ RS-422 أو RS-423 في تكوين دبابيس EIA-232، وبالتالي يجمع بين أفضل ما في كليهما؛ يحل محل RS-449
- EIA/TIA-561 – يحدد مخططات توصيل RS-232 للموصلات المعيارية ذات الثمانية مواضع والثمانية نقاط اتصال (8P8C) (والتي قد تسمى بشكل غير صحيح موصلات RJ45).
- EIA/TIA-562 – نسخة الجهد المنخفض من EIA/TIA-232
- معيار TIA-574 – يوحد ترتيب دبابيس موصل D-subminiature ذي 9 دبابيس لاستخدامه مع الإشارات الكهربائية EIA-232، كما هو الحال في جهاز IBM PC/AT
- EIA/TIA-694 – مشابه لـ TIA/EIA-232-F ولكنه يدعم معدلات بيانات أعلى تصل إلى 512 كيلوبت/ثانية
ينشر الاتحاد الدولي للاتصالات المعيار ITR-R V.24 (المعروف سابقًا باسم معيار CCITT V.24)، بعنوان "قائمة تعريفات دوائر التبادل بين معدات طرفية البيانات (DTE) ومعدات إنهاء دوائر البيانات (DCE)"، ويتضمن تعريفات دوائر متوافقة مع تلك الواردة في معيار EIA RS 232. لا يحدد المعيار V.24 مستويات الإشارة أو توقيتها. أما المعايير الكهربائية للإشارات، فتُحدد في المعيار ITU-RV.28.
أدوات التطوير
عند تطوير أو استكشاف أعطال الأنظمة التي تستخدم RS-232، يُعدّ الفحص الدقيق لإشارات الأجهزة أمرًا بالغ الأهمية لتحديد المشكلات. ويمكن القيام بذلك باستخدام أجهزة بسيطة مزودة بمؤشرات LED تُبيّن مستويات المنطق لإشارات البيانات والتحكم. كما يُمكن استخدام كابلات "Y" للسماح باستخدام منفذ تسلسلي إضافي لمراقبة جميع البيانات في اتجاه واحد. يُعدّ محلل الخط التسلسلي جهازًا مشابهًا لمحلل المنطق ، ولكنه مُخصّص لمستويات الجهد والموصلات وإشارات الساعة الخاصة بـ RS-232؛ حيث يقوم بجمع وتخزين وعرض إشارات البيانات والتحكم، مما يسمح للمطورين برؤيتها بالتفصيل. بعض هذه الأجهزة يعرض الإشارات على شكل موجات، بينما تتضمن الإصدارات الأكثر تطورًا القدرة على فك تشفير الأحرف في ASCII أو غيرها من الرموز الشائعة، وتفسير البروتوكولات الشائعة المستخدمة عبر RS-232 مثل SDLC و HDLC و DDCMP و X.25 . تتوفر محللات الخط التسلسلي كوحدات مستقلة، وكبرامج وكابلات توصيل لأجهزة تحليل المنطق وأجهزة راسم الإشارة للأغراض العامة ، وكبرامج تعمل على أجهزة الكمبيوتر الشخصية والأجهزة الأخرى الشائعة.
