D-subminiature

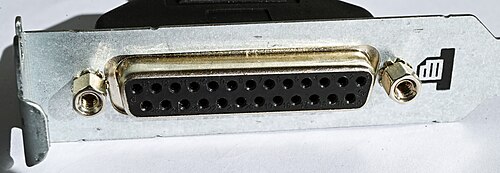

لم يُتبع نمط التسمية المذكور أعلاه دائمًا. نظرًا لأن أجهزة الكمبيوتر الشخصية استخدمت في البداية موصلات DB-25 لمنافذها التسلسلية والمتوازية ، فعندما بدأ منفذ التسلسل في الكمبيوتر الشخصي باستخدام موصلات ذات 9 دبابيس، غالبًا ما كانت تُسمى خطأً DB-9 بدلًا من DE-9 بسبب الجهل بحقيقة أن الحرف B يُمثل حجم غلاف أكبر بكثير. من الشائع الآن رؤية موصلات DE-9 تُباع على أنها موصلات "DB-9". يشير DB-9 دائمًا تقريبًا إلى موصل ذي 9 دبابيس بغلاف من الحجم E. عادةً ما تُسمى موصلات D-sub غير القياسية ذات 23 دبوسًا لمحركات الأقراص المرنة الخارجية ومخرج الفيديو في معظم أجهزة كمبيوتر Amiga بـ DB-23 ، على الرغم من أن حجم غلافها أصغر بدبوسين من مقابس DB العادية. كما استخدمت العديد من أجهزة الكمبيوتر موصل D-sub غير قياسي ذو 19 سنًا، والذي يسمى أحيانًا DB-19، ^{[ 8 ]} بما في ذلك Macintosh (محرك أقراص مرنة خارجي)، و Atari ST (محرك أقراص صلبة خارجي)، وNeXT ( شاشة عرض ميجابكسل ^{[ 9 ]} وطابعة ليزر ).

وانعكاساً لنفس الالتباس بين الحرفين DB و D فقط كما ذكر أعلاه، فإن الموصلات عالية الكثافة تسمى أيضاً DB-15HD (أو حتى DB-15 أو HD-15)، و DB-26HD (HD-26)، و DB-44HD، و DB-62HD، و DB-78HD على التوالي، حيث يشير HD إلى الكثافة العالية .

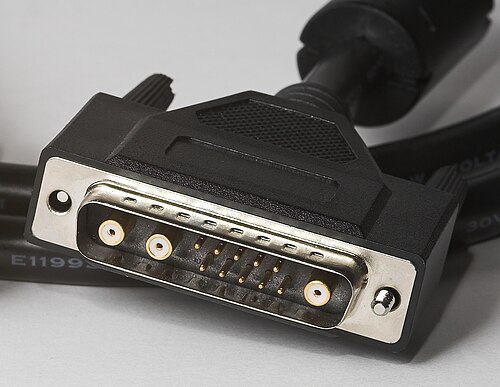

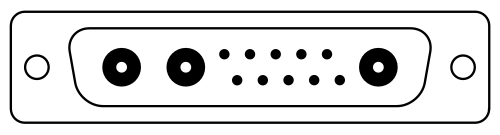

أنتجت شركة كانون أيضًا موصلات D-sub مُدمجة ذات نقاط تلامس أكبر حجمًا بدلًا من بعض نقاط التلامس العادية، وذلك لاستخدامها في توصيلات التيار العالي أو الجهد العالي أو التوصيلات المحورية. وكان طراز DB13W3 شائع الاستخدام في توصيلات الفيديو عالية الأداء؛ حيث يوفر هذا الطراز 10 دبابيس عادية (رقم 20) بالإضافة إلى ثلاثة نقاط تلامس محورية لإشارات الفيديو الحمراء والخضراء والزرقاء. وتُصنّع شركات أخرى حاليًا موصلات D-sub المُدمجة بتشكيلات متنوعة. ^{[ 10 ]} بعض هذه الطرازات يتحمل تيارات تصل إلى 40  أمبير، بينما بعضها الآخر مقاوم للماء ويتوافق مع معيار IP67 .

هناك عائلة أخرى من الموصلات ذات مظهر مشابه لعائلة D-sub تستخدم أسماء مثل HD-50 و HD-68 ، ولها غلاف على شكل حرف D يبلغ عرضه حوالي نصف عرض DB-25. وهي شائعة في ملحقات SCSI .

تُعرَّف موصلات D-sub الأصلية الآن بمعيار دولي، وهو IEC 60807-3 / DIN  41652. كما يحتفظ الجيش الأمريكي بمواصفات أخرى لموصلات D-subminiature، وهي معيار MIL-DTL-24308 . ^{[ 7 ]}

قد يكون موصل أنثى ذو 9 دبابيس في جهاز كمبيوتر شخصي متوافق مع IBM عبارة عن مخرج عرض فيديو رقمي RGBI مثل MDA أو Hercules أو CGA أو EGA (ونادرًا VGA أو غيرها). على الرغم من أن جميع هذه الشاشات تستخدم نفس موصل DE-9، إلا أنه لا يمكن استبدالها جميعًا، وقد تتلف الشاشات أو واجهات الفيديو إذا تم توصيلها بجهاز غير متوافق يستخدم نفس الموصل. ^{[ 14 ] [ 15 ] [ 16 ] [ 17 ] [ 18 ] [ 19 ]}

في وقت لاحق ، استُبدلت موصلات DE-9 بمقابس DE-15 عالية الكثافة في محولات الفيديو التناظرية ( VGA وما بعدها) (مع أن بعض أجهزة VGA القديمة كانت لا تزال تستخدم موصلات DE-9). تتميز موصلات DE-15 بنفس حجم غلاف موصلات DE-9 (انظر أعلاه). استُخدمت الدبابيس الإضافية في موصل DE-15 VGA لإضافة وظائف توصيل وتشغيل متطورة لاستشعار الشاشة .

استخدمت العديد من طرازات أجهزة Apple Macintosh، بدءًا من Macintosh II، مقابس DA-15 لإخراج فيديو RGB التناظري. احتوت هذه الموصلات على نفس عدد الدبابيس الموجودة في موصلات DE-15 المذكورة أعلاه، ولكنها استخدمت حجم الدبابيس والمسافة بينها وحجم الغلاف التقليدي لموصل DA-15 القياسي. كانت "محولات VGA" (أي محولات DA-15 إلى DE-15) متوفرة، ولكنها كانت أحيانًا مخصصة لشاشات معينة، أو تتطلب ضبطًا باستخدام مفتاح DIP ، حيث أن دبابيس استشعار الشاشة في Macintosh ^{[ 20 ]} على وجه الخصوص لم تكن متطابقة مع DDC في موصل VGA .

استخدم جهاز Apple IIGS السابق نفس موصل DA-15 المادي لنفس الغرض، ولكن بترتيب دبابيس غير متوافق. كما استخدم محول RGB الرقمي (وبالتالي غير المتوافق أيضًا) لجهاز Apple IIe موصل DA-15F. أما جهاز Apple IIc، فقد استخدم موصل DA-15F لمنفذ فيديو إضافي لم يكن RGB، ولكنه كان يوفر الإشارات اللازمة لاستخلاص RGB.

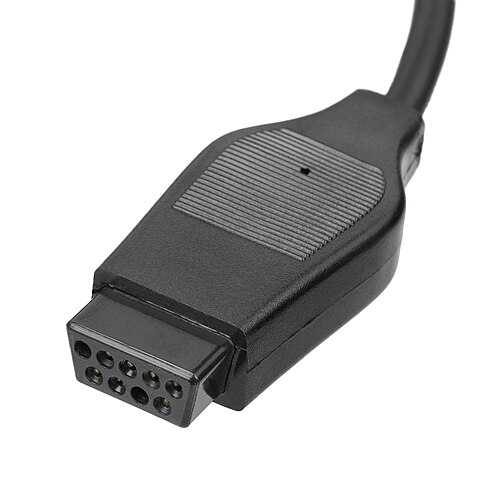

يستخدم جهاز ألعاب أتاري فيديو كمبيوتر سيستم (Atari Video Computer System) لعام 1977 موصلات DE-9 معدلة (ذكر في الجهاز، وأنثى في الكابل) لتوصيلات وحدة التحكم . تتميز منافذ عصا التحكم في أتاري بهياكل بلاستيكية مصبوبة بالكامل بدون الغطاء المعدني، كما أنها لا تحتوي على برغيي التثبيت. في السنوات اللاحقة، اعتمدت العديد من أجهزة ألعاب الفيديو وأجهزة الكمبيوتر المنزلية نفس الموصل لمنافذ الألعاب الخاصة بها ، على الرغم من عدم توافقها جميعًا. تدعم التوصيلات الأكثر شيوعًا خمسة توصيلات للإشارات المنفصلة (خمسة مفاتيح للحركة لأعلى، ولأسفل، ولليسار، ولليمين، وزر إطلاق النار)، بالإضافة إلى زوج من مقاييس الجهد 100 كيلو أوم ، أو ما يُعرف بالمجاديف ، للإدخال التناظري. تدعم بعض أجهزة الكمبيوتر أزرارًا إضافية، وفي بعضها الآخر، تدعم أيضًا أجهزة إضافية، مثل فأرة الكمبيوتر ، أو قلم الضوء ، أو لوحة الرسم، عبر منفذ الألعاب. على عكس عصي التحكم الرقمية الأساسية ذات الزر الواحد والمجاديف الأساسية، لم تكن هذه الأجهزة قابلة للتبديل بين الأنظمة المختلفة.

تشمل الأنظمة التي تستخدم موصل DE-9 لمنفذ الألعاب الخاص بها TI-99/4A ، ^{[ 21 ]} أجهزة كمبيوتر أتاري 8 بت ، أتاري ST ، أتاري 7800 ، VIC-20 ، كومودور 64 ، كومودور 128 ، أميغا ، أمستراد CPC (الذي يستخدم التوصيل المتسلسل عند توصيل عصا تحكم خاصة بأمستراد)، MSX ، ​​X68000 ، FM Towns ، كوليكو فيجن ، SG-1000 ، ماستر سيستم ، ميجا درايف/جينيسيس ، و 3DO Interactive Multiplayer .

يفتقر جهاز ZX Spectrum الأصلي إلى منفذ مدمج لعصا التحكم، لكنّ منافذ التوصيل الخارجية أتاحت إمكانية توصيل عصي التحكم DE-9. تضمنت الطرازات اللاحقة من علامة Amstrad التجارية منفذي DE-9، لكنها استخدمت تصميم ZX Interface 2 الخاص بها والمُخصّص لمفاتيح الأرقام. كما استخدمت أجهزة الكمبيوتر المنزلية من NEC (مثل PC-88 و PC-98 ) منافذ DE-9 لوحدات تحكم الألعاب، وذلك بحسب بطاقة الصوت المستخدمة.

يستخدم كل من نظام Fairchild Channel F System II ^{[ 22 ]} ونظام Bally Astrocade ^{[ 23 ]} موصلات DE-9 لعصا التحكم القابلة للفصل. وكلاهما غير متوافق مع موصل Atari.

تستخدم العديد من أجهزة كمبيوتر Apple II موصلات DE-9 لعصي التحكم، ولكنها تحتوي على منفذ أنثى في الكمبيوتر ومنفذ ذكر في وحدة التحكم، وتستخدم عصي تحكم تناظرية بدلاً من رقمية، كما أن ترتيب دبابيسها يختلف تمامًا عن ذلك المستخدم في الأنظمة المذكورة سابقًا. لم تُستخدم موصلات DE-9 لمنافذ الألعاب في أجهزة Macintosh أو Apple III أو أجهزة الكمبيوتر المتوافقة مع IBM PC أو معظم منصات الألعاب خارج الأمثلة المذكورة. وقد تحولت Sega إلى استخدام منافذ تحكم خاصة بها في Saturn و Dreamcast .

تُستخدم موصلات DA-15S لتوصيل عصا التحكم الخاصة بالكمبيوتر، حيث يدعم كل موصل DA-15 عصا تحكم، كل منها مزودة بمحورين تناظريين وزرين. بعبارة أخرى، يحتوي موصل محول الألعاب DA-15S على 4 مداخل لمقياس الجهد التناظري و4 مداخل للمفاتيح الرقمية. هذه الواجهة مخصصة للإدخال فقط، مع أنها توفر طاقة تيار مستمر +5 فولت. بعض عصي التحكم التي تحتوي على أكثر من محورين أو أكثر من زرين تستخدم الإشارات المخصصة لكلا عصا التحكم. في المقابل، تتوفر كابلات محول Y التي تسمح بتوصيل عصا تحكم منفصلة بمنفذ محول ألعاب DA-15 واحد؛ إذا كانت عصا التحكم المتصلة بأحد هذه المحولات تحتوي على أكثر من محورين أو زرين، فسيعمل أول محورين فقط من كل نوع.

تم تعديل موصل ألعاب الكمبيوتر IBM DA-15 لإضافة واجهة MIDI (متوافقة عادةً مع MPU-401 ) ، ويتم تطبيق ذلك غالبًا في موصلات الألعاب الموجودة على بطاقات الصوت الخارجية، مثل سلسلة Sound Blaster من Creative Labs . يحتوي موصل محول الألعاب القياسي (الذي طرحته IBM) على ثلاثة دبابيس أرضية وأربعة دبابيس طاقة +5 فولت، ويستبدل تعديل MIDI أحد الدبابيس الأرضية وأحد دبابيس +5 فولت، وكلاهما في الصف السفلي من الدبابيس، بدبابيس إشارة MIDI In وMIDI Out. (لا يوجد منفذ MIDI Thru). وقد طرحت Creative Labs هذا التعديل.

استخدمت وحدة ألعاب Neo Geo AES أيضًا موصل DA-15، إلا أن توصيلات الدبابيس مختلفة، وبالتالي فهي غير متوافقة مع وحدات تحكم ألعاب الكمبيوتر العادية DA-15. ^{[ 24 ]}

احتوت وحدة تحكم جهاز Family Computer على وحدات تحكم سلكية، بالإضافة إلى منفذ توسعة DA-15 لتوصيل أجهزة طرفية إضافية. ^{[ 25 ]} استخدمت العديد من النسخ المقلدة للجهاز منفذ DA-15 الذي يُنفذ جزءًا من منفذ توسعة Famicom، وبالتالي كان متوافقًا مع بعض أجهزة Famicom الطرفية. لاحقًا، تحولت النسخ المقلدة إلى منفذ DE-9 الأرخص سعرًا. ^{[ 26 ]}

استخدمت وحدة تحكم أتاري 5200 أيضًا وحدة DA-15 بدلاً من وحدة DE-9 المستخدمة في سابقتها لتسهيل عمل مصفوفة لوحة المفاتيح. ^{[ 27 ]} كما استخدمت وحدات أتاري فالكون ، وأتاري STe، وأتاري جاغوار وحدة DE-15. ^{[ 28 ]}
