مخطط الأرصاد الجوية

المخطط الجوي ، أو رسم الأرصاد الجوية ، ^{[ 1 ]} هو تمثيل بياني لمتغير جوي واحد أو أكثر بالنسبة للوقت، سواء كانت بيانات مُرصَدة أو مُتوقَّعة، لموقع مُحدَّد. [2] عند استخدام بيانات التنبؤ، يُنشأ المخطط الجوي عادةً مباشرةً من نموذج التنبؤ الجوي بناءً على خط الطول وخط العرض والارتفاع ^{للموقع ، [} 3 ] [ 4 ] ولكن يُمكن أيضًا ^{تصحيحه بواسطة خبير أرصاد جوية .} عند استخدام المخطط الجوي لعرض بيانات الأرصاد الجوية التاريخية ، يكون ذلك عادةً لمحطة أرصاد جوية مُحدَّدة .

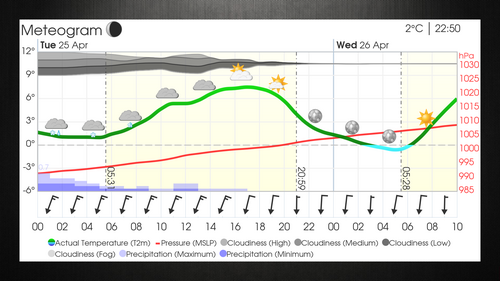

في مخطط الأرصاد الجوية، يُرسم الوقت على المحور السيني، بينما تُرسم قيم مختلف معايير الطقس على المحور الصادي. من أبرز معايير الطقس في مخطط الأرصاد الجوية: الهطول ، ودرجة الحرارة ، والضغط الجوي ، والغطاء السحابي ، وسرعة الرياح ، واتجاهها ، كما هو موضح في مخطط الأرصاد الجوية هذا المُقدم كجزء من توقعات الطقس من موقع yr.no. في هذا المثال، تُعرض سرعة الرياح واتجاهها بشكل مُبسط على هيئة أعمدة ، بينما يُمثل الهطول في أعمدة، وتُمثل درجة الحرارة والضغط الجوي في خطوط. أما الغطاء السحابي ، فيُعرض في طبقات، مما يُشير إلى كمية السحب على ارتفاعات مختلفة في الغلاف الجوي . يمكن أن تكون مخططات الأرصاد الجوية ثابتة أو تفاعلية، كما هو الحال في مخطط الأرصاد الجوية المباشر هذا للموقع الحالي، حيث يُمكن للمستخدم التكبير والتصغير والتمرير.

استخدم جيه إتش لامبرت (عالم رياضيات وعالم) وويليام بلايفير (خبير اقتصاديات سياسية)، في أواخر القرن الثامن عشر، رسوم السلاسل الزمنية بدلاً من الجداول لوصف البيانات. ^{[ 5 ]} مثّلت هذه التقنية إحياءً للعرض البياني بعد ما يقرب من 800 عام من أول استخدام معروف للسلاسل الزمنية. ^{[ 5 ]} على مدى القرنين الماضيين منذ لامبرت وبلايفير، استُخدمت رسوم السلاسل الزمنية بشكل متكرر لعرض البيانات، أو علاقات البيانات، لمجموعة متنوعة من المتغيرات. ^{[ 5 ]}

يُعدّ مخطط الأرصاد الجوية أحد تطبيقات الرسم البياني للسلاسل الزمنية. ^{[ 6 ] [ 7 ]} ويُعتبر المناخ والطقس مناسبين تمامًا للعرض باستخدام تقنيات السلاسل الزمنية نظرًا لطريقة تغير المتغيرات مع مرور الوقت. ^{[ 6 ] [ 7 ]}

يُعدّ تسجيل بيانات الطقس "أثناء حدوثها" باستخدام جهاز المَطْبِر الجويّ تطبيقًا آخر لتقنية السلاسل الزمنية. ومن الأمثلة على ذلك: مخططات الضغط الجويّ ، ومخططات الرياح، ومخططات الحرارة، بالإضافة إلى قياسات الغلاف الجويّ العلويّ المبكرة. ^{[ 7 ] [ 8 ]} وقد سجّل جهاز المَطْبِر الجويّ الميكانيكيّ، الذي استُخدم لإجراء أولى قياسات الغلاف الجويّ فوق سطح الأرض، البيانات في سلسلة من الخطوط تُشبه تلك التي يرسمها جهاز قياس الزلازل، وأصبح يُعرف باسم مخطط المَطْبِر الجويّ لبيانات القياس. ^{[ 7 ] [ 8 ] [ 9 ]}

وصف سوسير ^{[ 7 ]} استخدام مخططات الأرصاد الجوية لتحليل بيانات الطقس السطحي بالنسبة للزمن. ومن السهل إسقاط هذه المتغيرات على المستقبل باستخدام بيانات من نماذج التنبؤ، وإنتاج مخطط الأرصاد الجوية الحديث. وهكذا، تطور مفهوم مخططات الأرصاد الجوية ليشمل أي مجموعة من المتغيرات الجوية المرسومة بيانيًا بالنسبة للزمن، سواء كانت مرصودة أو متوقعة، وعادةً ما تقتصر على متغيرات سطحية ^{[ 8 ] [ 9 ]} ، مع أن بعضها يتضمن مخططات الزمن والارتفاع. ازداد استخدام مخططات الأرصاد الجوية في التسعينيات مع نمو القدرة الحاسوبية. واليوم، تُنشأ هذه المخططات من نماذج متنوعة وتُتاح للمتنبئين عبر الإنترنت. إضافةً إلى ذلك، يمتلك الباحثون والمتنبئون الميدانيون القدرة على إنشاء مخططات الأرصاد الجوية لاستخدامها محليًا على أنظمة الحوسبة الخاصة بهم.

يبدو أن التهجئة المختصرة meteogram قد استخدمت لأول مرة في الثمانينيات في برنامج الكمبيوتر WXP (معالج الطقس) الذي كان شائعًا آنذاك ، من قبل مطوره الرئيسي، دان فيتور.
